Einhaltung von Verlegetiefe für elektrische Leitungen beeinflusst die allgemeine Sicherheit, die Einhaltung gesetzlicher Vorschriften und die Zuverlässigkeit elektrischer Anlagen. Der National Electrical Code (NEC) hat genaue Vorgaben für die Verlegetiefe von Leitungen unter Berücksichtigung des Schutzes vor Stößen und Korrosion festgelegt. Ob Wohn-, Gewerbe- oder Industriegebäude – die Kenntnis dieser Standards ist unerlässlich, um Probleme zu vermeiden, die die Zuverlässigkeit der elektrischen Anlage beeinträchtigen könnten. Dieser Artikel behandelt die NEC-Richtlinien zur Verlegetiefe von Leitungen, zu verschiedenen Materialien und Umgebungen sowie zu sicheren Installationspraktiken, die den Konformitätsstandards entsprechen. Nach Abschluss des Artikels erhalten Sie ein umfassendes Verständnis dieser Sanierungsmaßnahmen.
Wie tief muss ein Elektrokabel vergraben werden?
Die erforderliche Tiefe für die Verlegung von Elektroleitungen hängt von den jeweiligen Installationen und Umgebungsbedingungen gemäß dem National Electrical Code (NEC) ab. Für den Einsatz in Wohngebäuden müssen PVC-Leitungen mindestens 18 cm tief vergraben werden, während starre Metallleitungen mindestens 6 cm tief vergraben werden müssen. Diese Werte können sich für Leitungen unter Betonplatten oder im Fahrzeugverkehr ändern. Beachten Sie wie immer den NEC und die örtlichen Bauvorschriften, um die für Ihre Situation passenden Grenzwerte zu bestimmen, insbesondere hinsichtlich der erforderlichen Tiefe von Elektroleitungen.
Verstehen der Vergrabungstiefe für verschiedene Leitungstypen
Die Art des Rohrs, die Umgebungsbedingungen und die entsprechenden Sicherheitsmaßnahmen beeinflussen die Verlegetiefe von Elektroleitungen. Die empfohlene Mindestverlegetiefe für nichtmetallische Leitungen wie PVC beträgt mindestens 18 cm. Starre Metallrohre benötigen in der Regel eine geringere Tiefe von etwa 6 cm, es sei denn, sie befinden sich unter einer Betonplatte oder anderem Fahrzeugverkehr. In diesem Fall können die lokalen und nationalen Elektrovorschriften (NEC) strengere Richtlinien vorsehen. Stellen Sie sicher, dass diese Vorschriften überprüft werden, da eine Nichtbeachtung zu rechtlich problematischen Installationen führen kann.
Welchen Einfluss hat der National Electrical Code auf die Bestattungsvorschriften?
Um Sicherheits- und Zuverlässigkeitsprobleme zu vermeiden, enthält der National Electrical Code (NEC) spezifische Anweisungen zur Verlegetiefe von elektrischen Leitungen und Kabeln. Aspekte wie Leitungstyp, Systemspannung und Installationsdetails wie Zufahrten und stark belastete Gräben beeinflussen diese Anforderungen. Der NEC schreibt Mindestverlegetiefen für verschiedene Materialien vor und setzt den Standard auf 18 Zoll für nichtmetallische Leitungen wie PVC und 6 Zoll für starre Metallleitungen in geschützten Zonen. Die Einhaltung der NEC-Richtlinien ist entscheidend für die Minimierung elektrischer Risiken. Die Kombination dieser Vorschriften mit lokalen Bestimmungen gewährleistet eine ordnungsgemäße Installation.
Faktoren, die beeinflussen, wie tief elektrische Leitungen vergraben werden müssen
Die erforderliche Verlegetiefe für die Installation elektrischer Leitungen hängt unter anderem von den folgenden Faktoren ab:
- Art des Rohrmaterials: Die Zusammensetzung des Rohrs (PVC, Hartmetall oder EMT) bestimmt die Mindestabdeckungshöhe. Unter normalen Bedingungen benötigt PVC eine Tiefe von 18 Zoll, während Hartmetallrohre (RMC) in geschützten Bereichen bis zu 6 Zoll tief sein können.
- Anwendungs- und Belastungsbedingungen: Leitungen, die starkem Fahrzeugverkehr und anderen Belastungen an der Oberfläche ausgesetzt sind, müssen möglicherweise tiefer verlegt werden, um den Leitungsschutz vor starken äußeren Kräften zu gewährleisten.
- Spannung des Stromkreises: Ein starker Anstieg der Spannung kann eine zusätzliche Abdeckung basierend auf etablierten Sicherheitsverfahren erforderlich machen, um die Leitung vor Störungen oder Schäden zu schützen.
- Umweltbedingungen: Bodenart, Feuchtigkeitsgehalt und Frostempfindlichkeit beeinflussen die Verlegetiefe. Die vergrabenen Leitungen können zudem anfällig für Bodenfrost oder Erosion sein und benötigen für Stabilität und eine ordnungsgemäße Verlegung eine größere Tiefe.
- Anforderungen der örtlichen Vorschriften: Der National Electrical Code (NEC) bietet allgemeine Richtlinien, doch die örtlichen Vorschriften legen oft strengere Anforderungen hinsichtlich der Tiefe des Bereichs fest.
Bei korrekter Beachtung all dieser Faktoren ist eine Installation sicher und konform. Es ist immer ratsam, vor Beginn kommunaler Bauarbeiten die NEC-Vorschriften und die örtlichen Vorschriften zu überprüfen.

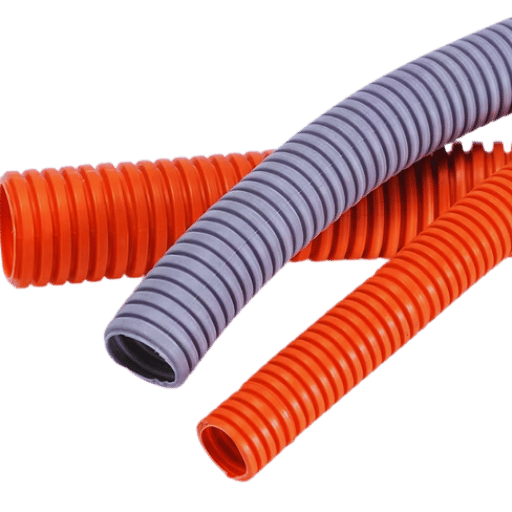

Wie definiert der NEC die Anforderungen an die Vergrabungstiefe?
Erkundung der NEC-Tabelle 300.5 und ihrer Auswirkungen
NEC Tabelle 300.5 legt die Mindestanforderungen an die Verlegungstiefe für verschiedene Arten von Elektroinstallationen fest und berücksichtigt dabei Faktoren wie Spannung, Verdrahtungsmethode und Standort. Sie definiert die zulässige Verlegetiefe für direkt vergrabene Kabel, Leitungen und Kabelkanäle unter Gehwegen, Einfahrten und auf freiem Feld. Beispielsweise erfordert ein direkt vergrabener Hausanschlussstromkreis mit 120 Volt oder weniger eine Mindestverlegungstiefe von 24 cm in normalem Boden. Diese Tiefe kann sich auch ändern, wenn zusätzliche Schutzmaßnahmen, wie z. B. Betonplatten, hinzugefügt werden, was sich auf die Verlegetiefe von Leitungen für elektrische Systeme auswirkt. Diese Richtlinien schützen das System vor Schäden durch Umwelteinflüsse oder andere physikalische Einflüsse. Zur Bestätigung der Konformität müssen diese Anweisungen für weitere Projektdetails mit den Richtlinien der Tabelle 300.5 abgeglichen werden.
Mindestvergrabungstiefe gemäß NEC-Richtlinien
Die Mindesttiefe, in der elektrische Leitungen vergraben werden dürfen, ist in der NEC-Tabelle 300.5 angegeben, unter Berücksichtigung der Art des Kabels, Verdrahtungsmethode und geografischer Standort. Beispielsweise müssen Erdkabel in Wohngebieten grundsätzlich 24 cm tief unter normalem Boden verlegt werden, um den NEC-Anforderungen zu entsprechen. Werden die Kabel unter einer ebenerdigen Betonplatte verlegt, kann die Verlegetiefe auf 18 cm reduziert werden. Für Kabelkanäle beträgt die erforderliche Tiefe üblicherweise 6 cm unter 2 cm Beton oder eine gleichwertige Schicht. Es empfiehlt sich, die NEC-Tabelle 300.5 für spezifische Installationsanforderungen zu konsultieren, um den Standard einzuhalten. Diese Konformität schützt die Verkabelung vor möglichen Schäden und gewährleistet gleichzeitig die dauerhafte Sicherheit.
Warum gelten für verschiedene Leitungstypen unterschiedliche Anforderungen an die Verlegung?
Die Rolle von PVC-Rohren in unterirdischen Installationen
Aufgrund seiner Korrosionsbeständigkeit gehören PVC-Rohre zu den am häufigsten verwendeten Materialien für elektrische Außenanlagen. Sie sind zudem kostengünstig und langlebig. Im Gegensatz zu Metallrohren verträgt PVC feuchte Umgebungen wie saure Böden mit hohem Grundwasserspiegel. Die Industrienormen für PVC-Rohre sind Schedule 40 und Schedule 80. Schedule 80 ist aufgrund seiner dickeren Wände, die einen besseren mechanischen Schutz bieten, häufiger anzutreffen.
Darüber hinaus reduzieren PVC-Rohre aufgrund ihres geringen Gewichts die Installations- und Arbeitskosten erheblich. Sie können zudem wasserdicht verschweißt werden, wodurch das Risiko von Wassereintritt in die elektrische Anlage deutlich reduziert wird. Die Temperaturbeständigkeit von PVC-Rohren reicht von -4 °C bis 140 °C und garantiert optimale Leistung in unterschiedlichen Klimazonen. Bei Verlegung in der in NEC Tabelle 300.5 angegebenen Tiefe sind PVC-Rohre ideal für hohe Belastungen und wechselnde Bodenverhältnisse.
PVC-Rohre sind sehr flexibel und eignen sich daher ideal für elektrische Anwendungen im Außenbereich. Durch Wärme können Biegungen entstehen, die eine nahtlose Verlegung um Hindernisse herum ermöglichen. Darüber hinaus minimiert die Nichtleitfähigkeit von PVC das Risiko von elektrischen Fehlern durch Erdungskontakt und gewährleistet so die Einhaltung von Sicherheitsvorschriften. Aus diesen Gründen eignen sich PVC-Rohre ideal für den verdeckten Einsatz in Wohn-, Gewerbe- und Industrieprojekten.
Wann sollten starre Metallrohre verwendet werden?
RMC umfasst starre Metallrohre (RMCs), die dort eingesetzt werden, wo Schutz und Haltbarkeit im Vordergrund stehen. Dank seiner Stahlkonstruktion ist RMC ein dickwandiges, hochbelastbares Rohr aus beschichtetem Stahl oder Aluminium. Es eignet sich hervorragend zum Schutz vor Umwelteinflüssen und Korrosion. RMC wird aufgrund seiner Robustheit häufig in Außenanlagen an Orten mit mechanischer Beanspruchung, hoher Luftfeuchtigkeit, in Industrieanlagen und in korrosiven Küstenregionen eingesetzt.
RMC eignet sich aufgrund seiner metallischen Zusammensetzung, die als Erdungsleiter fungiert, für Erdungssysteme mit verbesserter elektrischer Sicherheit. Der National Electrical Code (NEC) empfiehlt außerdem die Verwendung starrer Leitungen bei extremen Wetterbedingungen und in stark frequentierten Bereichen, in denen elektrische Geräte starken Stößen ausgesetzt sind. Es wird auch in strukturellen Anwendungen mit tragenden, in Beton eingebetteten Leitungssystemen eingesetzt.
Man kann durchaus behaupten, dass RMC sehr zuverlässig ist. Die Installation kann jedoch arbeitsintensiver sein und speziellere Werkzeuge erfordern als bei leichteren Rohren wie PVC, was bei der Projektplanung berücksichtigt werden sollte. Die Investition in RMC rechtfertigt sich oft durch die höhere Systemlebensdauer und den Schutz in rauen Umgebungen und macht es für unternehmenskritische Infrastrukturen in kommerziellen, industriellen und institutionellen Projekten unverzichtbar.

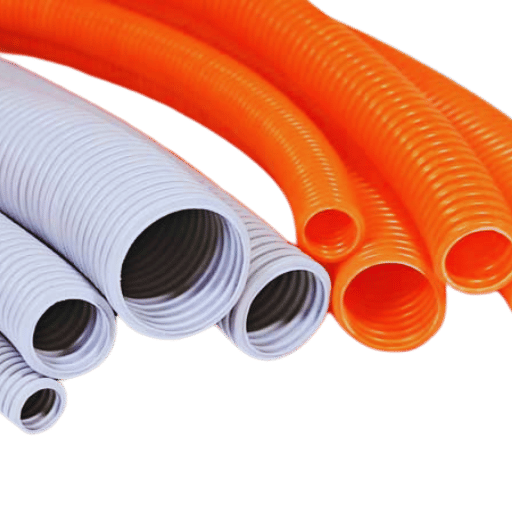

Gibt es lokale Vorschriften, die die Verlegetiefe von Leitungen beeinflussen?
Vergleich lokaler Vorschriften mit NEC-Standards
Obwohl der National Electrical Code (NEC) versucht, durch festgelegte Verfahren regionale Lösungen für eine Richtlinie zu finden, gibt es weiterhin Unterschiede. Lokale Vorschriften können zusätzliche Anforderungen im Hinblick auf regionale Gegebenheiten oder Sicherheitsbedenken definieren. Beispielsweise empfiehlt der NEC eine Mindesttiefe von 18 cm für Leitungen mit bis zu 600 Volt Spannung bei unterirdischer Verlegung. Lokale Behörden haben jedoch Spielraum, solche Standards je nach Bodenbeschaffenheit, Frosttiefe oder Hochwasserrisiko festzulegen.
Ein Beispiel hierfür sind tief verlegte Leitungen in frostgefährdeten Regionen. Gebiete mit starken Regenfällen und Überschwemmungen erfordern oft hohe Anforderungen an die Feuchtigkeitsbeständigkeit. Dazu gehört die Verwendung von betonummantelten Leitungen, um die Haltbarkeit elektrischer Außeninstallationen zu erhöhen. Hinzu kommen die Einschränkungen, die manche Gemeinden in landwirtschaftlichen Gebieten durchsetzen, indem sie Verlegetiefen von mehr als 60 Zentimetern verlangen, um Störungen durch schwere Landmaschinen zu vermeiden.
Diese Änderungen unterstreichen die Bedeutung der Überprüfung lokaler Verordnungen, da sie bei der Planung der unterirdischen Verlegung von Leitungen mit dem NEC zusammenarbeiten sollen. Die Berücksichtigung beider Aspekte mindert das Risiko in der Region und gewährleistet gleichzeitig die Sicherheit und Langlebigkeit elektrischer Systeme.
Sicherstellung der Einhaltung lokaler und nationaler Vorschriften
Um die lokalen und nationalen Normen für die Installation erdverlegter Leitungen zu erfüllen, prüfen Sie zunächst die Richtlinien des National Electrical Code (NEC) zu den grundlegenden Sicherheitspraktiken und Installationstechniken für geätzte Leitungssysteme. Prüfen Sie anschließend die örtlichen Planungs- und Bauvorschriften, da diese möglicherweise zusätzliche Anforderungen wie optimale Verlegetiefen oder andere betriebliche Einschränkungen enthalten. Die frühzeitige Beratung durch einen zugelassenen Elektrofachmann oder die örtliche Genehmigungsbehörde hilft sicherzustellen, dass alle Normen eingehalten werden. So vermeiden Sie Risiken hinsichtlich der Systemkonformität sowie betrieblicher, rechtlicher und funktionaler Aspekte.
Welche häufigen Fehler sollten beim Vergraben von Elektroleitungen vermieden werden?
Folgen der Nichtbeachtung der richtigen Vergrabungstiefe
Die Nichteinhaltung der vorgeschriebenen Verlegetiefe für Elektroleitungen kann schwerwiegende Folgen haben. Flach verlegte Leitungen sind anfälliger für Schäden durch Gartenarbeiten, Grabungen und schweres Gerät, was das Risiko von elektrischen Störungen und Sicherheitsrisiken erhöht. Zudem können die Leitungen Temperaturschwankungen und anderen Umweltbelastungen ausgesetzt sein, die sie mit der Zeit schwächen können. Solche Schäden können zu teuren Reparaturen und sogar Systemausfällen führen. Die Einhaltung der vorgeschriebenen Verlegetiefe schützt die Leitung vor äußeren Beschädigungen und gewährleistet ihre Langlebigkeit. Gleichzeitig werden die Sicherheitsvorschriften eingehalten.
Vermeidung von Abweichungen von den nationalen Elektronormen
Die Einhaltung der Installationsanweisungen ist wichtig, um die Anforderungen des National Electrical Code (NEC) zu erfüllen. Schutzmaßnahmen gegen Feuchtigkeit und hohe Belastung erfordern außerdem besondere Aufmerksamkeit hinsichtlich der verwendeten Leitungsmaterialien und der Verlegetiefe. Einzelheiten zu Ihren Arbeiten finden Sie in der neuesten NEC-Publikation. Die Einhaltung der Vorschriften und Standards sowie eine sorgfältige Planung minimieren Verstöße und verbessern die Sicherheit und Betriebsfähigkeit des Systems.
Häufig gestellte Fragen (FAQs)
F: Ab welcher Verlegetiefe müssen gemäß den Richtlinien des NEC Leitungen in Betracht gezogen werden?
A: Gemäß den Richtlinien des National Electrical Code (NEC) beträgt die Mindestverlegetiefe für elektrische Leitungen 6 cm. Dies gilt für starre oder mittelfeste Metallleitungen. Andere Leitungstypen erfordern möglicherweise eine tiefere Verlegung.
F: In welcher Tiefe müssen Leitungen ohne metallische Komponenten für Elektroinstallationen vergraben werden?
A: Die nichtmetallischen Leitungen in unterirdischen Elektroinstallationen sollten mindestens 18 Zoll tief sein, um den NEC-Vorschriften zu entsprechen und die Sicherheit des elektrischen Systems zu gewährleisten.
F: Gibt es keine Einschränkung hinsichtlich des Maßes, in dem elektrische Leitungen vergraben werden dürfen?
A: Der NEC-Artikel legt Regeln für die Verlegung von elektrischen Leitungen in Rohrleitungen fest, die in bestimmten Tiefen verlegt werden müssen. Diese hängen auch von der Art und den Bedingungen der Installation ab. Beispielsweise erfordern Erdkabel eine Mindesttiefe von 24 cm.
F: Stimmt es, dass verschiedene Leitungen mit unterschiedlichen Vergrabungstiefen verbunden sind?
A: Tatsächlich hängt dies von den für die Leitung und das elektrische System verwendeten Materialien ab. Elektrische Metallrohre können beispielsweise eine größere Tiefe erfordern als starre Metallleitungen.
F: Warum müssen elektrische Leitungen in bestimmten Tiefen vergraben werden und warum sind diese Tiefen so wichtig?
A: Die genannten Vergrabungstiefen müssen eingehalten werden, um das Risiko von Stromunfällen, wie z. B. das versehentliche Berühren von Stromleitungen bei Ausgrabungen, auszuschließen und die NEC-Anforderungen zu erfüllen.
F: Wie tief müssen Leitungen unter Einfahrten und Straßen mindestens verlegt werden?
A: Laut NEC müssen Leitungen aufgrund des möglichen Gewichts und Drucks mindestens 60 cm tief unter Einfahrten und Straßen vergraben werden.
F: Gibt es an manchen Standorten unterschiedliche Anforderungen hinsichtlich der Verlegetiefe von Elektroleitungen und warum?
A: In manchen Regionen gelten möglicherweise spezielle lokale Verordnungen, die aus ökologischen oder Sicherheitsgründen eine tiefere Verlegung von Elektroleitungen vorschreiben, die über die vom NEC festgelegten Grundnormen hinausgehen.
F: Welchen Vorteil hat es, die Anforderungen für die unterirdische Verlegung von Elektroleitungen zu kennen?
A: Die Kenntnis der Vergrabungsanforderungen erleichtert die sichere und gesetzeskonforme Ausführung elektrischer Installationen für eine zuverlässige Funktion und Einhaltung der Vorschriften.
F: Ist es notwendig, jemanden für die Installation unterirdischer Elektroleitungen zu beauftragen?
A: Installation von unterirdischen elektrischen Das Verlegen von Leitungen kann als Heimwerkerprojekt betrachtet werden. Es wird jedoch dringend empfohlen, einen Experten mit der Aufgabe zu beauftragen, um die Einhaltung der NEC-Standards sicherzustellen und das Risiko von Leistungsproblemen zu minimieren.
Referenzquellen
1. Erkennung von Zielen im flachen Untergrund mittels elektrischer Widerstandstomographie und die Auswirkungen im Bau- und Umweltingenieurwesen
- Autoren: JO Alao et al.
- Veröffentlichungsdatum: 22. August 2024
- Zeitschrift: Discover Geoscience
- Zusammenfassung: Diese Forschung befasst sich mit der Erkennung von Zielen in geringer Tiefe mittels elektrischer Widerstandstomografie (ERT) im Bau- und Umweltingenieurwesen. Die Arbeit umfasste eine Laborstudie, bei der die elektrische Leitfähigkeit und der Widerstand verschiedener Ziele vor dem Vergraben gemessen wurden. Eine zweidimensionale (2D) ERT-Untersuchung wurde an dreizehn Zielen in unterschiedlichen Tiefen mithilfe von Wenner- und Dipol-Dipol-Array-Konfigurationen durchgeführt. Die Ergebnisse zeigten, dass die Materialeigenschaften des Ziels, seine Vergrabenheitstiefe und die Effektivität der ERT-Erkennung in einem spürbaren Zusammenhang standen, der die erzielten Ergebnisse maßgeblich beeinflusste. Diese Arbeit unterstreicht die Notwendigkeit eines größeren Elektrodenabstands und einer größeren Array-Form für eine bessere Auflösung der erkannten Ziele, was zu einer höheren Messgenauigkeit führen könnte.
- Die wichtigsten Ergebnisse:
- Die Studie ergab, dass metallische Ziele mit geringem Widerstandskontrast erkannt wurden, während nichtmetallische Ziele einen hohen Widerstandskontrast aufwiesen.
- Die Wirksamkeit der ERT wurde durch den Abstand der Elektroden beeinflusst, wobei ein geringerer Abstand eine bessere Auflösung lieferte.
- Die Forschung beschreibt die technische Anwendung von ERT in der umwelttechnischen Planung und Untersuchung und betont die Notwendigkeit der Planung und Gestaltung struktureller Fundamente (Alao et al., 2024).
2. Vertikale Belastung einer unter abschüssigem Boden vergrabenen Leitung
- Autoren: Muhammad Umer Arif Khan, S. Shukla
- Veröffentlichungsdatum: 2021/XNUMX/XNUMX
- Zeitschrift: Geomechanik und Ingenieurwesen
- Zusammenfassung: Diese Arbeit untersucht die vertikale Belastung von Leitungen in abschüssigem Gelände. Die Autoren leiteten eine allgemeine analytische Formel ab, die die Wölbungswirkung des über der Leitung liegenden Bodens berücksichtigt. Der Schwerpunkt der Studie lag auf der Erstellung von Berechnungstabellen für vertikale Belastungen basierend auf Hanggeometrie, Bodenart und anderen relevanten Parametern, um Ingenieure bei der Abschätzung der vertikalen Belastung von Leitungen zu unterstützen.
- Die wichtigsten Ergebnisse:
- Der abgeleitete Ausdruck ermöglicht realistische Berechnungen der vertikalen Last durch Berücksichtigung der Bodenwölbung.
- Die Analyse lieferte Konstruktionsdiagramme, die dazu beitragen können, dass Ingenieure die sicheren Konstruktions- und Installationspraktiken für unterirdische Leitungen unter abschüssigem Gelände nicht überschreiten.
- Die Forschung hat gezeigt, wie wichtig es ist, bei der Konstruktion von Leitungen die Gegebenheiten des abschüssigen Geländes zu berücksichtigen, um strukturelle Schäden zu minimieren (Khan & Shukla, 2021, S. 599).
3. Geohydraulische und Vulnerabilitätsbewertung von Grundwasserleitern mit tropisch verwittertem und gebrochenem Gneis mittels elektrischer Widerstandsfähigkeit und geostatistischer Techniken
- Autoren: Akingboye, Adedibu Sunny.
- Veröffentlicht am: 30. November 2021.
- Wang scheint die verschiedenen Abschnitte zu einem einzigen zusammenhängenden Werk verschmolzen zu haben, anstatt sie auf unterschiedlichen Ebenen zu behandeln. Dies würde dazu beitragen, die drei am Anfang des Dokuments diskutierten Fragen zu beantworten.
- Zusammenfassung: Zu den Kernaufgaben dieser Studie gehörten die Modellierung des Grundwasserleiters auf Grundlage der ERT-Bildgebung, die Bewertung der Gefährdungsstufen des Grundwassers mithilfe georäumlicher Methoden und die quantitative Bewertung der hydraulischen Parameter des Grundwasserleiters.
- Die wichtigsten Ergebnisse:
- Diese Studie zeigte erhebliche Unterschiede in den Eigenschaften bestehender Grundwasserleitersysteme auf, die auf die Tiefe der Vergrabung und die Dicke der Deckschicht zurückzuführen sind.
- Die Studie zeigt, dass die Schutzkapazität des Deckgebirges die Gefährdung des Grundwassers stark beeinflusst.
- Diese Arbeit zeigt deutlich die dominierende Rolle elektrischer Widerstandstechniken bei der Bewertung von Grundwassereigenschaften und die daraus resultierende Notwendigkeit der Bewirtschaftung von Grundwasserressourcen (Akingboye, 2021).
