Verdrahtung des Türklingeltransformators Die Installation einer neuen Türklingel oder die Modernisierung einer bestehenden Türklingel erfordert Kenntnisse über die sichere Verkabelung des Transformators, um die Funktionsfähigkeit der Türklingel zu gewährleisten. Dieser Artikel bietet Schritt-für-Schritt-Anleitungen, Sicherheitsvorkehrungen und weitere wichtige Informationen, die Ihnen die nötige Sicherheit für die Aufgabe geben. Am Ende haben Sie eine funktionierende Türklingel und das Gefühl, eine wertvolle Heimwerkerfertigkeit erlernt zu haben.

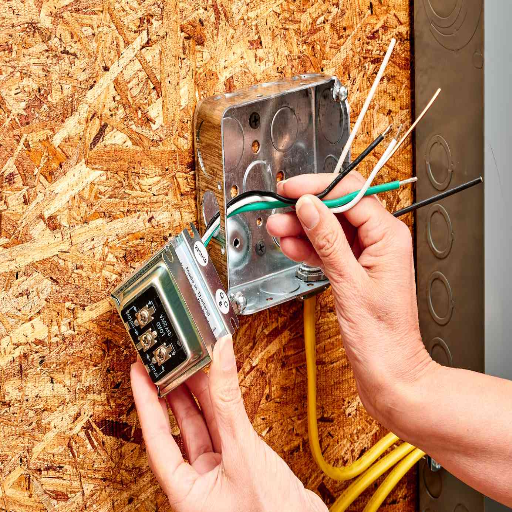

Den Türklingeltransformator verstehen
Der Türklingeltransformator ist ein kleines Gerät, das die Standardspannung (typischerweise 120 Volt) in eine sichere, niedrigere Spannung umwandelt, die für den Betrieb der Türklingel erforderlich ist (in der Regel zwischen 16 und 24 Volt). Die resultierende Spannung des Transformators gewährleistet den sicheren und effizienten Betrieb der Türklingel oder des Türsummers. Der Transformator wird üblicherweise in der Nähe des Sicherungskastens, in einem Verteilerkasten oder in der Nähe der Türklingel installiert. Machen Sie sich vor der Installation, dem Austausch oder der Fehlerbehebung mit Ihrem Transformator vertraut. So vermeiden Sie Probleme und gewährleisten die ordnungsgemäße Funktion des Türklingelsystems.
Was ist ein Türklingeltransformator?
Türklingeltransformatoren sind elektrische Geräte, die die Hochspannung des elektrischen Systems eines Hauses (üblicherweise 120 oder 240 Volt) in die niedrigere Spannung umwandeln, die das Türklingelsystem benötigt. Die Türklingeln arbeiten meist mit 16 oder 24 Volt, je nach Typ und Hersteller. Transformatoren müssen sicherstellen, dass die Türklingel sicher mit Strom versorgt wird – weder zu wenig noch zu viel.
Moderne Türklingeltransformatoren erfüllen sowohl die Anforderungen traditioneller mechanischer Klingeln als auch moderner Video-Türklingeln. Beliebte Video-Türklingeln wie Ring oder Nest benötigen beispielsweise für einen ordnungsgemäßen Betrieb vorzugsweise 16–24 Volt Wechselstrom mit einer Ausgangsleistung von mindestens 10 VA. Ein schwacher oder unterdimensionierter Transformator kann zu Problemen führen und die einwandfreie Funktion beeinträchtigen. Schlimmer noch: Die Türklingel kann in der Hälfte der Fälle keine Verbindung zum WLAN-Netzwerk herstellen.
Türklingeltransformatoren befinden sich üblicherweise in der Nähe des Sicherungskastens, auf dem Dachboden, im Keller oder sogar in einem Verteilerkasten. Vermeiden Sie diese Option, wenn die Leistung des Transformators nicht zum Strombedarf Ihrer Türklingelanlage passt. Neuere Transformatoren sind mit Smart-Home-Systemen kompatibel und bieten eine höhere Leistung bei schlanken Abmessungen, wodurch sie besser in moderne Häuser passen. Kenntnisse über dieses kleine, aber wichtige Feature sind für die Installation, Fehlerbehebung oder Aufrüstung Ihrer Türklingel unerlässlich.
Warum sollten Sie für Ihre kabelgebundene Türklingel einen Transformator verwenden?
Ein Transformator ist eine wichtige Komponente einer kabelgebundenen Türklingel, da er die Spannung reguliert und so einen sicheren und effizienten Betrieb ermöglicht. Die meisten kabelgebundenen Türklingeln benötigen für den Betrieb einen bestimmten Spannungsbereich, typischerweise zwischen 16 und 24 Volt. Elektrische Systeme hingegen liefern üblicherweise 120 oder 240 Volt, was für eine Türklingel zu hoch ist. Trotz dieser Spannungsunterschiede spielt der Transformator eine wichtige Rolle bei der Heruntertransformierung der Elektrizität auf ein nutzbares Niveau.
Moderne Transformatoren sind in vielen Ausführungen erhältlich, viele davon mit Energiesparoptionen, die den Gesamtstromverbrauch senken. Beispielsweise gewährleisten fortschrittliche Transformatoren mit niedrigem Stromverbrauch eine konstante Leistung bei minimalem Abfall und bieten damit sowohl ökologische als auch wirtschaftliche Vorteile. Moderne Transformatoren lassen sich zudem nahtlos in innovative Türklingelsysteme integrieren und verfügen oft über einen integrierten Überspannungsschutz gegen Spannungsspitzen. Die Wahl eines optimal auf die Türklingel abgestimmten Transformators erhöht deren Lebensdauer und stellt sicher, dass sie bei jedem Klingeln einwandfrei funktioniert.
Standardspezifikationen von Türklingeltransformatoren
Die richtigen Transformatorspezifikationen sind eine effektive Möglichkeit, den wichtigsten Parameter, die Türklingelspannung, optimal zu unterstützen. Türklingeltransformatoren geben in der Regel Spannungen im Bereich von 16 V bis 24 V aus. Die typische Nennleistung wird in VA (Voltampere) angegeben, wobei Werte von 10 VA, 16 VA oder mehr je nach Leistungsbedarf möglich sind. Diese gelten typischerweise für eine breite Palette von kabelgebundenen Türklingeln, Videotürklingeln und Klingelsystemen. Transformatoren werden üblicherweise in Ihr elektrisches System integriert und müssen den regionalen Sicherheitsvorschriften entsprechen, wie sie beispielsweise von den Underwriters Laboratories (UL) in den USA festgelegt wurden.
Neue Transformatoren zeichnen sich in der Regel durch ein Design aus, das Strom spart und die Wärmeentwicklung minimiert. Da viele neue Video-Türklingeln mehr Strom benötigen, ist es wichtig, die Herstellerangaben zu Spannung und VA-Wert zu beachten. So wird sichergestellt, dass der Transformator diese Anforderungen erfüllt, was einen reibungslosen Betrieb gewährleistet und potenzielle Probleme durch Brummen oder Stromausfälle verhindert. Kleinere Transformatorgehäuse mit deutlich gekennzeichneten Anschlussklemmen sind weit verbreitet und ermöglichen eine schnelle Installation.

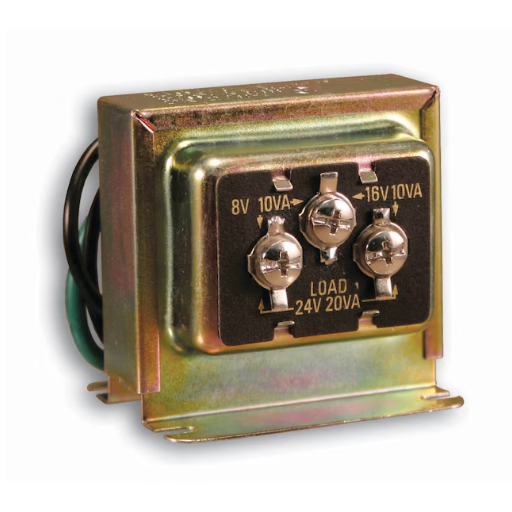

Vorbereitung zur Installation des Türklingeltransformators
Die Installation eines Türklingeltransformators kann nur durchgeführt werden, wenn die Stromversorgung des Stromkreises aus Sicherheitsgründen abgeschaltet wird. Bestimmen Sie die Verdrahtungsanforderungen für den Transformator anhand der Herstelleranweisungen, da diese die zuverlässigsten Informationen liefern. Wählen Sie einen geeigneten Installationsort, vorzugsweise in der Nähe Ihrer Türklingel oder Ihres Sicherungskastens. Installieren Sie den Transformator mit dem mitgelieferten Montagematerial wie angegeben. Schließen Sie die Kabel an die gekennzeichneten Klemmen an und überprüfen Sie, ob die Verbindungen zuverlässig und für den Stromkreis geeignet sind. Nachdem alles eingerichtet und überprüft wurde, schalten Sie den Strom ein und testen Sie, ob das System ordnungsgemäß funktioniert.
Erforderliche Werkzeuge und Materialien
Transformatoren für Türklingelsysteme – Wählen Sie einen Transformator, der zu Ihrem Türklingelsystem passt und für die erforderliche Spannung (normalerweise 16 V oder 24 V, je nach Türklingeltyp) ausgelegt ist.
Spannungsprüfer – Mit diesem Gerät wird überprüft, ob die Verkabelung ordnungsgemäß funktioniert und ob die Stromzufuhr abgeschaltet wurde, um eine sichere Installation zu gewährleisten.
Elektrischer Schraubendreher – Ein Instrument, das präzise zum Lösen und Festziehen von Klemmen beim Anschließen von Kabeln verwendet wird.
Abisolierzange – Zum sicheren Abisolieren von Kabelenden, um saubere Verbindungen herzustellen.
Bohrer und Montagezubehör – Diese werden verwendet, um den Transformator sicher an der Wand oder einem nahegelegenen Bolzen in der Nähe Ihres Sicherungskastens zu befestigen.
Isolierband – Zum sicheren Isolieren von Kabeln und zum Schutz vor Kurzschlüssen.
Kabelverbinder oder -kappen – Zum Herstellen sicherer, fester Verbindungen, damit Kabel zusammenbleiben.
Schaltplan oder Unterbrecheretikett – Besorgen Sie sich ein Diagramm oder Etikett Ihrer Schaltkreise, um die richtige Verkabelung für Unterbrecher und Türklingel zu identifizieren.
Maßband – Zur genauen Bestimmung der Montageposition und der exakten Kabellänge, die während der Installation benötigt wird.
Schutzausrüstung: Zum Schutz vor unerwünschten Zwischenfällen mit Elektrizität oder einem Schuttregen beim Bohren und Verdrahten müssen nichtleitende Handschuhe und Schutzbrillen getragen werden.
Diese Ausrüstung und diese Materialien bilden die Grundlage für einen sicheren, präzisen und effizienten Installationsprozess. Stellen Sie stets sicher, dass Ihre Werkzeuge einwandfrei funktionieren und befolgen Sie die Sicherheitsprotokolle, um optimale Ergebnisse zu erzielen.
Zu berücksichtigende Sicherheitsvorkehrungen
Bei der Installation ist die Einhaltung von Sicherheitsstandards unerlässlich, um Unfälle zu vermeiden und einen reibungslosen Ablauf zu gewährleisten. Hier sind einige der zu beachtenden Vorsichtsmaßnahmen:
Elektrische Gefahren kennen – Elektrische Anlagen bergen grundsätzlich Gefahren. Stellen Sie sicher, dass die Stromversorgung vor Arbeitsbeginn am Leistungsschalter vollständig unterbrochen ist. Aktuelle Zahlen zeigen, dass 9 % der Stromunfälle auf versehentlichen Kontakt mit stromführenden Teilen zurückzuführen sind. Das Tragen von Schutzkleidung ist daher immer ein Muss.
Tragen Sie geeignete Schutzausrüstung – Tragen Sie nichtleitende Handschuhe, Schutzbrillen und isoliertes Schuhwerk, um das Risiko von elektrischem Kontakt, herumfliegenden Trümmern oder anderen Gefahren zu minimieren. Mit der richtigen Schutzausrüstung können Sie Arbeitsunfälle um bis zu 60 % reduzieren.
Werkzeuge und Geräte prüfen – Untersuchen Sie Werkzeuge wie Spannungsprüfer und Seitenschneider vor der Verwendung auf Beschädigungen: Fehlerhafte Geräte können zu Fehlfunktionen führen oder sogar bei Installationen gefährliche Situationen verursachen.
Sorgen Sie für eine saubere Arbeitsumgebung – Achten Sie auf unerwünschte Gegenstände oder Abfälle in Ihrem Arbeitsbereich. Ein unordentlicher Bereich erhöht die Stolper- und Sturzgefahr, die zu den häufigsten Verletzungen am Arbeitsplatz zählt.
Installationsanweisungen beachten – Lesen Sie die Dokumentation des Herstellers genau durch und befolgen Sie die darin enthaltenen Empfehlungen. Andernfalls können nicht nur Installationsfehler auftreten, sondern auch Sicherheitsrisiken entstehen.
Nehmen Sie jemanden mit – Im Idealfall haben Sie jemanden an Ihrer Seite, der Ihnen hilft oder nach Notfällen Ausschau hält. So lässt sich die Reaktion im Notfall deutlich verbessern.
Werden diese Vorsichtsmaßnahmen strikt befolgt, verringert sich die Wahrscheinlichkeit eines Zwischenfalls während der Installation erheblich, was zu einer deutlich sichereren Arbeitsumgebung führt. Wenn Sicherheit Priorität hat, trägt dies wesentlich zum Wohlbefinden des Einzelnen und zur erfolgreichen Ausführung der Arbeiten bei.
Entfernen des alten Transformators
Der fachgerechte Ausbau des alten Transformators ist notwendig, um die erforderlichen Sicherheitsvorkehrungen zu gewährleisten und die Effizienz der Installation zu gewährleisten. Trennen Sie vor jedem Eingriff die Stromquelle, um Stromschläge zu vermeiden. Überprüfen Sie regelmäßig, ob alle an den Transformator angeschlossenen Stromkreise stromlos sind, vorzugsweise mit einem Spannungsprüfer. Ist der Transformator an einem Mast oder einer Struktur montiert, sperren Sie den Bereich ab, um Unfälle während des Ausbaus zu vermeiden.
Achten Sie darauf, alle an den Transformator angeschlossenen Kabel sorgfältig zu identifizieren und entsprechend zu beschriften. Andernfalls kann die Installation des neuen Geräts verwirrend sein. Transformatoren bestimmter Typen und Alters können bestimmte Chemikalien oder Materialien enthalten, die eine besondere Handhabung und Entsorgung erfordern. Überprüfen Sie bei älteren Modellen die Isolierflüssigkeit auf polychlorierte Biphenyle (PCB), da diese gefährliche Stoffe sind und gemäß den Umweltvorschriften entsorgt werden müssen. Neuere technische Standards schreiben in den meisten Teilen der Welt die Entsorgung von Transformatoren mit PCB-Gehalt nach sehr strengen Richtlinien vor.
Um die Sicherheit beim Ausbau des Transformators zu gewährleisten, empfiehlt sich die Verwendung geeigneter Werkzeuge und Hebevorrichtungen. Bei größeren Transformatoren mit einem Gewicht von mehreren hundert Pfund ist die Einschaltung eines Fachmanns oder die Verwendung eines Spezialwerkzeugs zur Vermeidung der damit verbundenen Gefahren ratsamer. Bringen Sie den alten Transformator nach dem Ausbau zu einer autorisierten Recycling- oder Entsorgungseinrichtung. Andernfalls kann eine unsachgemäße Entsorgung zu Umweltverschmutzung führen. Die Dokumentation der Entsorgung gewährleistet die Einhaltung von Umweltrichtlinien und lokalen Vorschriften und unterstützt so nachhaltige Praktiken.

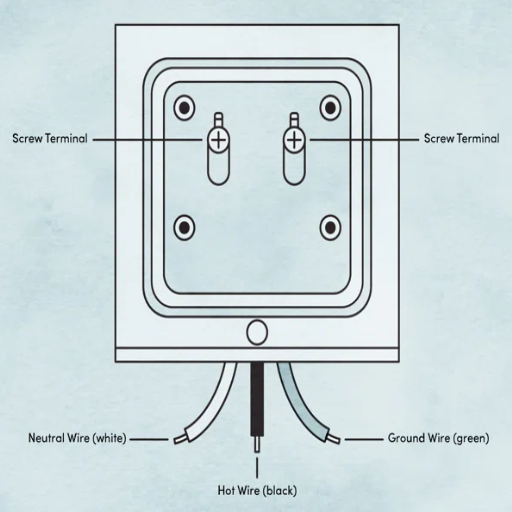

Verdrahtung des Türklingeltransformators
Die Verkabelung des Türklingeltransformators beginnt mit dem wichtigen Schritt, den Strom am Schutzschalter aus Sicherheitsgründen abzuschalten. Suchen Sie den Stromkreis, in dem Sie ihn installieren möchten. Dieser befindet sich normalerweise in der Nähe des Hauptschaltkastens oder der vorhandenen Türklingelverkabelung. Verbinden Sie die Transformatorkabel mit denen der Stromquelle: Schwarz mit dem stromführenden Anschluss, Weiß mit dem neutralen Anschluss und Grün mit dem Erdungsanschluss. Befestigen Sie die Kabelverbinder über Ihren Anschlüssen und stellen Sie sicher, dass alle Kabel ordnungsgemäß isoliert sind. Befestigen Sie den Transformator fest, damit er sich nicht bewegt oder beschädigt wird. Schalten Sie die Türklingel ein und testen Sie sie, um sicherzustellen, dass sie nach der Installation ordnungsgemäß funktioniert. Beachten Sie die örtlichen Sicherheitsvorschriften für elektrische Anlagen und wenden Sie sich im Zweifelsfall an einen Elektriker.
Schritt-für-Schritt-Anleitung zur Verkabelung
Strom abschalten: Schalten Sie zunächst den Stromkreis der Türklingel am Sicherungskasten ab. Prüfen Sie mit einem Spannungsprüfer, ob keine Spannung anliegt.
Türklingeltransformator finden: Identifizieren Sie den vorhandenen Türklingeltransformator oder den vorgesehenen Standort für den neuen. Üblicherweise werden diese in der Nähe des Sicherungskastens, im Keller, auf dem Dachboden oder in Hauswirtschaftsräumen installiert.
Transformator anschließen: Schließen Sie den Türklingeltransformator an die Stromversorgung an. Verbinden Sie das schwarze Kabel des Transformators mit dem stromführenden Kabel, das weiße mit dem Neutralleiter und das grüne mit dem Erdungskabel. Sichern und isolieren Sie die Anschlüsse mit Drahtverbindern.
Kabel zur Türklingel: Spezielle Kabel führen vom Transformator zur Türklingel oder zum Empfänger. Typischerweise werden zwei Niederspannungskabel an die entsprechenden Anschlüsse angeschlossen, die traditionell mit „TRANS“ und „FRONT“ (oder „REAR“, wenn mehrere Türklingeln angeschlossen sind) beschriftet sind.
Türklingel montieren: Position des Klingelknopfs: Befestigen Sie den Klingelknopf an der Außenwand. Achten Sie darauf, dass die mit den Schrauben auf der Rückseite des Knopfs verbundenen Kabel gut fest sitzen.
Sichern und überprüfen Sie die Verbindungen: Überprüfen Sie alle Verbindungen auf festen und sicheren Sitz. Stellen Sie sicher, dass keine Kabel freiliegen.
Strom einschalten und testen: Schalten Sie den Strom am Leistungsschalter wieder ein und testen Sie die Türklingel durch Drücken der Taste. Stellen Sie sicher, dass die Klingel richtig läutet.
Fehlerbehebung nach Bedarf: Wenn das Problem weiterhin besteht, überprüfen Sie alle Kabelverbindungen, stellen Sie sicher, dass der Transformator die richtige Spannung ausgibt, und lesen Sie im Handbuch der Türklingel nach, um spezifische Empfehlungen zur Fehlerbehebung zu erhalten.
Hinweis: Beachten Sie stets die örtlichen Elektrovorschriften und Normen für spezifische Anforderungen. Im Zweifelsfall wenden Sie sich an einen zugelassenen Elektriker, um Sicherheit und Genauigkeit zu gewährleisten.
Anschließen der Kabel an den Transformator
Der korrekte Anschluss der Kabel an den Transformator ist für die ordnungsgemäße Funktion von ETDOORBELL unerlässlich. Befolgen Sie diese Schritte, um eine stabile Verbindung herzustellen:
Leitungen identifizieren: Identifizieren Sie die für den Anschluss an den Transformator vorgesehenen Leitungen. Normalerweise handelt es sich um ein Kabelpaar – ein Leiter (Phase) und ein Neutralleiter (Rückleitung). Überprüfen Sie den Schaltplan in der Bedienungsanleitung Ihrer Türklingel, um den Zweck zu bestätigen.
Stromzufuhr unterbrechen: Um Gefahren zu vermeiden, schalten Sie vor dem Berühren der Kabel den Leistungsschalter aus, der den Transformator mit Strom versorgt.
Kabel abisolieren: Entfernen Sie mit einer Abisolierzange etwa einen halben Zoll der Isolierung von den Enden der Drähte, nachdem Sie diese identifiziert haben.
Anschluss an die Klemme des Transformators: Befestigen Sie die Kabelenden mit abisolierten Drähten am Transformator. Normalerweise sind am Transformator Schrauben mit dieser Bezeichnung angebracht. Beispielsweise nimmt die Klemme mit der Bezeichnung „Eingang“ das Kabel von der Stromquelle auf, die Klemme mit der Bezeichnung „Ausgang“ das Kabel zur Türklingel. Ziehen Sie die Schrauben gut fest, um lose Verbindungen zu vermeiden.
Stromversorgung wiederherstellen und testen: Schalten Sie den Schutzschalter ein und testen Sie die Türklingel. Stellen Sie sicher, dass der Transformator die richtige Spannung liefert, wie im Handbuch angegeben.
Erneute Sicherheitsüberprüfung: Überprüfen Sie alle Anschlüsse auf festen Sitz und achten Sie auf freiliegende oder blanke Drähte. Sollten Sie feststellen, dass dies der Fall ist, schalten Sie sofort den Strom ab und beheben Sie das Problem.
Hinweis: Beachten Sie stets die örtlichen Elektrovorschriften und Sicherheitsrichtlinien. Wenden Sie sich bei Unsicherheiten jederzeit an einen Elektriker. Ein korrekt installierter Transformator wird Ihnen und Ihrer Türklingelanlage lange Zeit gute Dienste leisten.
Schraubklemmen effektiv nutzen
Die Schraubklemme bietet eine sichere Methode für elektrische Verbindungen in zahlreichen Anwendungen, einschließlich Türklingeln, und ist vielseitig einsetzbar. Die besten Verbindungen werden erreicht, wenn die Isolierung von den Kabelenden etwa 12 mm (XNUMX Zoll) entfernt wird. Verdrehen Sie die blanken Kabelenden fest, um ein Ausfransen zu verhindern, da lose Enden die Verbindung schwächen oder gefährlich werden können. Der fest verdrillte Draht wird fest unter die Schraubklemme geschoben und im Uhrzeigersinn festgezogen, bis er fest sitzt. Nicht zu fest anziehen, da dies zu Schäden am Kabel oder der Klemme führen kann.
Für den in Ihrer Installation angegebenen Drahtquerschnitt müssen Schraubklemmen der passenden Größe verwendet werden. Beispielsweise sind Drähte der Stärke 20 eine gängige Wahl für Niederspannungsanwendungen wie Türklingeln. Prüfen Sie jedoch unbedingt die Kompatibilität mit Ihren spezifischen Anforderungen. Untersuchungen haben außerdem gezeigt, dass ein konstantes Drehmoment in den Anschlüssen deren Langlebigkeit und Zuverlässigkeit fördert. Die Verwendung eines Drehmomentschraubendrehers zum Aufbringen des angegebenen Drehmoments ist hierbei hilfreich.
Die Klemmen sollten regelmäßig auf Anzeichen von Korrosion oder altersbedingtem Lösen überprüft werden. Korrosion kann die Wirksamkeit der Verbindung beeinträchtigen, während lose Klemmen zu Lichtbögen, Überhitzung oder Systemausfällen führen können. Wenn Sie auf diese Weise vorgehen und alle Kabelverbindungen gut warten, können Schraubklemmen eine dauerhafte und dennoch effektive Lösung zur Sicherung von Kabelverbindungen in Ihrer Türklingel oder anderen elektrischen Systemen sein.
Testen Ihres Türklingelsystems
Um ein Türklingelsystem zu testen, drücken Sie die Klingeltaste und warten Sie auf das Klingeln. Ist kein Klingeln zu hören, überprüfen Sie die Stromversorgung der Türklingel. Prüfen Sie dazu die Verkabelung und stellen Sie sicher, dass die Anschlüsse ordnungsgemäß befestigt sind. Prüfen Sie anschließend, ob der Türklingeltransformator funktioniert, indem Sie seine Ausgangsspannung mit einem Multimeter messen. Sind Transformator und Verkabelung in Ordnung, liegt wahrscheinlich ein Problem mit der Klingeleinheit vor. Reparieren oder ersetzen Sie gegebenenfalls Teile, um die ordnungsgemäße Funktion wiederherzustellen.
Erste Testverfahren
Bei der Fehlerbehebung an einer Türklingelanlage helfen etablierte Prozesse und genaue Messwerte, die Ursache zu finden. Testen Sie zunächst, ob die Türklingel überhaupt funktioniert. Drücken Sie den Knopf mehrmals, um sicherzustellen, dass er nicht klemmt oder beschädigt ist. Eine Türklingelanlage ist ein Niederspannungssystem, das je nach Modell und Strombedarf mit Spannungen zwischen 16 und 24 Volt betrieben wird. Prüfen Sie die Spannung an den Anschlüssen der Türklingel mit einem Multimeter. Liegt der Messwert unter der erwarteten Spannung, könnte dies auf ein Problem mit dem Knopf oder der Verkabelung hindeuten.
Wenn der Knopf korrekt reagiert, sollte der Fokus auf den Transformator verlagert werden. Oftmals wird dieser benötigt, um die Haushaltsspannung von ca. 120 Volt Wechselstrom auf die niedrigere Spannung herunterzutransformieren, die das Türklingelsystem benötigt. Ein funktionsfähiger Transformator liefert stets die richtige Spannung. Die Eingangs- und Ausgangsspannung des Transformators lassen sich am besten mit einem Multimeter messen. Liegt die Ausgangsspannung deutlich unter dem zulässigen Bereich (bei den meisten Systemen unter 16 Volt), ist dies ein deutlicher Hinweis auf einen wahrscheinlichen Ausfall des Transformators, der ausgetauscht werden muss.
Überprüfen Sie außerdem die angeschlossenen Kabel auf sichtbare Schäden oder Korrosion sowie auf lose Verbindungen. Beschädigte oder ausgefranste Kabel können das Stromsignal unterbrechen und zu Funktionsstörungen führen. Alle Kabel sollten fest an ihren Anschlüssen befestigt sein. Bei der Installation optischer oder drahtloser Komponenten ist darauf zu achten, dass diese über eine Stromquelle verfügen und sicher mit der zentralen Klingelanlage verbunden sind.
Hierbei handelt es sich um eine physische Überprüfung auf Verstopfungen oder Verschleiß der mechanischen Komponenten der Klingel, insbesondere bei mechanischen Klingelsystemen. Anschließend sollten Taster, Verkabelung oder Transformator geprüft werden. Wird das Problem dort nicht erkannt, wird die Klingel geprüft. Installieren oder ersetzen Sie defekte Komponenten, um die ordnungsgemäße Funktion der Türklingel sicherzustellen.
Fehlerbehebung bei häufigen Problemen
Bei Problemen mit der Türklingel ist eine vorläufige Diagnose unerlässlich, um das Problem zu identifizieren und zu beheben. Hier finden Sie eine ausführliche Anleitung, die Ihnen bei der Lösung einiger der häufigsten Probleme hilft:
Fehlfunktionen des Klingelknopfs: Einer der Hauptgründe für Probleme mit der Türklingel ist ein defekter Knopf. Prüfen Sie, ob die Türklingel durch Schmutz oder Ablagerungen verstopft oder beschädigt ist. Ihre Funktion wird durch Abnutzung im Laufe der Zeit und Witterung beeinträchtigt. Das Reinigen oder Ersetzen des Klingelknopfs behebt das Problem in der Regel.
Verdrahtungsprobleme: Eine fehlerhafte Verdrahtung kann die Stromversorgung der Türklingel unterbrechen. Unterbrechungen im Stromkreis können mit einem Multimeter geprüft werden. Die Reparatur gerissener Kabel und die Wiederherstellung loser Verbindungen können dazu beitragen, die Funktionsfähigkeit des Systems wiederherzustellen. Darüber hinaus ist es wichtig, sicherzustellen, dass die Kabel nicht korrodiert sind, da dies zu zeitweiligen Ausfällen führen kann.
Probleme mit Transformatoren: Transformatoren wandeln die Hausspannung in die niedrigere Spannung um, die von Türklingelsystemen verwendet wird. Prüfen Sie die Ausgangsspannung des Transformators, um sicherzustellen, dass sie den Anforderungen Ihres Systems entspricht (normalerweise 16–24 Volt für Standard-Türklingeln). Ist die Ausgangsspannung zu niedrig oder gar nicht vorhanden, liegt dies wahrscheinlich daran. Ein Austausch des Transformators behebt das Problem.
Konnektivität intelligenter Türklingeln: Bei drahtlosen oder innovativen Türklingelsystemen kann eine schlechte WLAN-Verbindung dazu führen, dass Benachrichtigungen verzögert oder gar nicht gesendet werden. Stellen Sie sicher, dass sich die Türklingel in Reichweite eines starken WLAN-Signals befindet und die neueste Firmware installiert ist. Dualband-Router mit 2.4 GHz und 5 GHz können die Konnektivität vieler moderner Systeme ebenfalls verbessern. Studien haben gezeigt, dass derartige Leistungsprobleme in der Regel nicht auftreten, wenn die Signalstärke konstant bei 70 Prozent oder mehr liegt.
Ausfall der Klingeleinheit: Mechanische und elektronische Klingeln können mit der Zeit Defekte entwickeln. Bei mechanischen Klingeln die Abdeckung abnehmen und auf Schmutz, festsitzenden Kolben oder verschlissene Teile prüfen. In den meisten Fällen lässt sich das Problem durch Reinigen oder Austauschen beheben. Für die ordnungsgemäße Funktion der Elektronik kann ein System-Reset oder ein Firmware-Update erforderlich sein. Stellen Sie außerdem sicher, dass die Klingel ausreichend mit Strom versorgt wird.
Stromunterbrechungen: Stellen Sie sicher, dass der betroffene Stromkreis nicht von Stromunterbrechungen betroffen ist. Prüfen Sie den Schutzschalter, um sicherzustellen, dass er nicht ausgelöst hat, und überprüfen Sie die Schalttafel, um sicherzustellen, dass die Türklingel mit Strom versorgt wird. In einem Haus, das älter als 20 Jahre ist, kann ein Problem aufgrund veralteter Verkabelungssysteme vorliegen. In solchen Fällen ist eine Beurteilung durch einen professionellen Elektriker erforderlich.
Die meisten Probleme lassen sich effizient beheben, indem Sie jedes Teil des Türklingelsystems systematisch auf seine ordnungsgemäße Funktion überprüfen. Dies wiederum stellt sicher, dass das System zuverlässig und reaktionsschnell bleibt. Regelmäßige Wartung und rechtzeitiger Austausch verschlissener Teile sorgen für eine gute Leistung.
Sicherstellung des sicheren Betriebs Ihrer Türklingel
Vorsicht! Beachten Sie die folgenden Hinweise und halten Sie sich über moderne Verfahren auf dem Laufenden, um einen sicheren Betrieb Ihrer Türklingel zu gewährleisten. Eine ordnungsgemäße Kabelisolierung ist eine davon, da freiliegende Kabel zu Kurzschlüssen oder elektrischen Bränden führen können. Laut der Sicherheitsbilanz der National Fire Protection Association, die jährlich rund 51,000 elektrische Brände in Haushalten in den USA verzeichnet, ist es zweifellos notwendig, die elektrische Sicherheit zu gewährleisten.
Vermeiden Sie bei Ihrer drahtlosen oder intelligenten Türklingel die Verwendung von Netzteilen von Drittanbietern oder minderwertiger Qualität, da diese durch Überhitzung oder andere Probleme Schäden verursachen können. Hersteller geben die erforderliche Spannung und Stromstärke oft auf der Verpackung an. Lesen Sie daher im Zweifelsfall unbedingt die Bedienungsanleitung Ihres Geräts. Achten Sie auch bei Ihrem WLAN-Netzwerk auf die Sicherheit: Unbefugter Zugriff auf Ihr System könnte Ihre Privatsphäre gefährden.
Schließlich sollte das Türklingelsystem, einschließlich Klingeleinheit und Drucktasten, regelmäßig getestet werden, um mögliche Probleme frühzeitig zu erkennen und zu beheben. Spannungsprüfer oder Multimeter können helfen, die Kontinuität des Stromflusses im gesamten System zu überprüfen. Wenn Sie proaktiv bleiben und diese Richtlinien einhalten, bleibt Ihre Türklingel effizient und sicher.

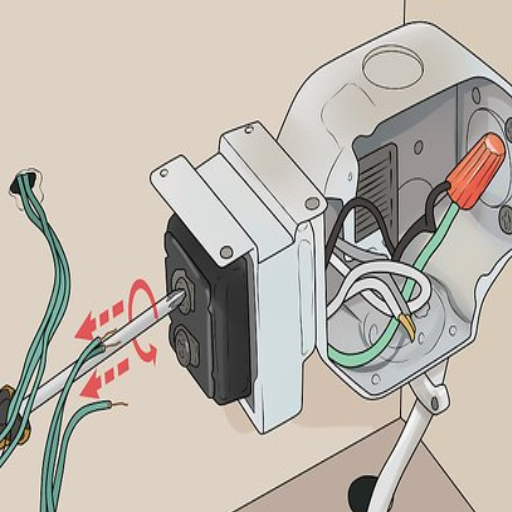

Entfernen und Ersetzen des Türklingeltransformators
Dies sind die Anweisungen, die Sie beim Entfernen und Ersetzen eines Türklingeltransformators befolgen sollten:
Strom abschalten: Suchen Sie den Trennschalter für den Türklingeltransformator und schalten Sie ihn aus Sicherheitsgründen in die Aus-Position.
Suchen Sie den Transformator: Normalerweise befindet sich der Transformator in der Nähe des Sicherungskastens im Keller oder der Klingeleinheit.
Kabel trennen: Lösen Sie mit dem Schraubendreher die Schrauben, die die Kabel befestigen. Notieren Sie sich die Anordnung der Kabel, damit Sie sie später wieder anbringen können.
Entfernen Sie den alten Transformator: Lösen Sie nun die Befestigungsschrauben oder Halterungen, die den Transformator an seinem Platz halten, und nehmen Sie ihn vorsichtig ab.
Installieren Sie den neuen Transformator: Montieren Sie den Ersatztransformator sicher und schließen Sie die Kabel an die richtigen Anschlüsse an, wie zuvor beschrieben.
Stromversorgung wiederherstellen und testen: Setzen Sie den Schutzschalter zurück, um den Stromkreis wieder einzuschalten, und testen Sie dann die Türklingel, um sicherzustellen, dass sie ordnungsgemäß funktioniert.
Durch die Durchführung dieses Verfahrens können Sie Ihren Transformator austauschen und Ihr Türklingelsystem in funktionsfähigem Zustand halten.
So entfernen Sie den alten Transformator sicher
Der Ausbau des Transformators: Schalten Sie zunächst den Strom am Leistungsschalter ab, um einen Stromschlag zu vermeiden. Stellen Sie anschließend mit einem Spannungsprüfer sicher, dass der Transformator stromlos ist. Nach einer abschließenden Sicherheitsprüfung wird der Transformator abgeschraubt oder von seiner Halterung abmontiert. Achten Sie dabei darauf, dass die angrenzenden Bauteile erhalten bleiben. Trennen Sie abschließend die Kabel und notieren Sie sich die Verdrahtungskonfiguration für die Neuinstallation.
Installieren eines neuen Türklingeltransformators
Die Installation eines neuen Türklingeltransformators beginnt mit der Befestigung am Verteilerkasten oder an der Montagehalterung. Sobald er sicher befestigt ist, verbinden Sie die aus dem Transformator kommenden Drähte mit den Leitungen der elektrischen Anlage. Typischerweise verbindet man dazu den schwarzen (Phasenleiter) des Transformators mit dem schwarzen Kabel des Hauses, den weißen (Neutralleiter) des Transformators mit dem weißen Kabel des Hauses und, falls vorhanden, den Erdungsleiter mit der Erdungsschraube oder dem Erdungskabel. Die Verbindungen werden anschließend mit Drahtverbindern gesichert, Isolierband sorgt für zusätzliche Sicherheit. Überprüfen Sie nach dem Anschließen der Drähte alle Verbindungen ein letztes Mal auf festen Sitz und gute Isolierung. Wenn alles eingestellt ist, schaltet der Schutzschalter die Stromversorgung wieder ein. Testen Sie abschließend die Funktion der Türklingel.
Endkontrollen und Tests nach dem Austausch
Überprüfen Sie nach Abschluss der Installation alle Kabelverbindungen auf Sicherheit und ordnungsgemäße Isolierung sowie auf die vorgeschriebene Polarität. Stellen Sie sicher, dass die Stromversorgung am Schutzschalter wiederhergestellt ist und kein Stromkreis überlastet ist. Überprüfen Sie die Türklingeleinheit auf sicheren Sitz und korrekte Ausrichtung.
Testen Sie nach Abschluss der Vorbereitungen die Türklingel. Drücken Sie den Knopf, um zu prüfen, ob sie wie erwartet klingelt. Ist die Türklingel Teil eines intelligenten Systems, folgen Sie den Anweisungen des Herstellers zur Verbindung mit dem WLAN und zum Herunterladen der mobilen App. Prüfen Sie anschließend, ob Software-Updates verfügbar sind, um sicherzustellen, dass Sie die neueste Version verwenden. Sollte das System nicht funktionieren, überprüfen Sie die Verkabelung, die Stromquelle und alle App-Einstellungen, die das Problem verursachen könnten.
Referenzquellen
Entwurf und Aufbau einer elektrischen Türklingel
Home Clinic: Wenn die Türklingel nicht funktioniert, können Sie sie wie folgt reparieren
Hacking the House, Kapitel 2: Die Boston VoIP-Türklingel
Häufig gestellte Fragen (FAQs)
Wie verdrahtet man einen Türklingeltransformator sicher?
Um einen Türklingeltransformator sicher anzuschließen, stellen Sie zunächst sicher, dass der Strom am Schutzschalter abgeschaltet ist. Suchen Sie anschließend Ihren Transformator, der in der Regel die Spannung für Ihre Türklingel heruntersetzt. Schließen Sie die Niederspannungskabel vom Transformator gemäß den Anweisungen des Herstellers an das Türklingelsystem an. Stellen Sie sicher, dass alle Anschlüsse sicher und isoliert sind, um elektrische Gefahren zu vermeiden.
Welche Art von Kabel benötige ich für meine Türklingel?
Für den Anschluss Ihrer Türklingelanlage benötigen Sie in der Regel Niederspannungskabel, oft auch Klingelkabel genannt. Dieses Kabel hat üblicherweise eine Stärke von 18 Gauge und ist mit zwei oder vier Adern erhältlich. Für eine einfache Installation reichen zwei Adern aus. Wenn Sie jedoch mehrere Türklingeln oder zusätzliche Funktionen anschließen möchten, sollten Sie vier Adern verwenden.
Wie installiere ich einen Türklingeltransformator?
Um einen Türklingeltransformator zu installieren, montieren Sie ihn zunächst sicher an einer Wand in der Nähe einer Stromquelle und stellen Sie sicher, dass er leicht zugänglich ist. Schließen Sie die Primärseite des Transformators an Ihre Stromversorgung und die Sekundärseite über das entsprechende Niederspannungskabel an Ihr Türklingelsystem an. Beachten Sie die Herstellerangaben zu Spannungswerten und Anschlüssen.
Kann ich einen alten Türklingeltransformator entfernen?
Ja, Sie können einen alten Türklingeltransformator ausbauen. Stellen Sie zunächst sicher, dass der Strom am Schutzschalter abgeschaltet ist. Trennen Sie den Transformator vom Stromnetz und entfernen Sie die angeschlossenen Niederspannungskabel. Es empfiehlt sich, die Kabel zu beschriften, damit Sie sie beim Einbau eines neuen Transformators leichter identifizieren können.
Wie teste ich meine Türklingel nach der Verkabelung?
Um Ihre Türklingel nach der Verkabelung zu testen, schalten Sie den Strom am Sicherungsautomaten wieder ein. Drücken Sie den vorderen Druckknopf, während Sie auf das Klingeln warten. Sollte das Klingeln nicht erklingen, überprüfen Sie alle Anschlüsse auf festen Sitz und korrekte Verkabelung. Sollten die Probleme weiterhin bestehen, überprüfen Sie den Transformator und ersetzen Sie ihn gegebenenfalls.
Was soll ich tun, wenn meine Türklingel nicht funktioniert?
Wenn Ihre Türklingel nicht funktioniert, überprüfen Sie zunächst die Stromversorgung des Transformators. Stellen Sie sicher, dass der Schutzschalter eingeschaltet ist und keine Sicherungen durchgebrannt sind. Überprüfen Sie anschließend die Kabelverbindungen auf lose oder beschädigte Kabel. Wenn alles intakt erscheint, die Türklingel aber immer noch nicht funktioniert, müssen Sie möglicherweise die Türklingel selbst oder den Transformator testen oder austauschen.
Ist es sicher, einen Türklingeltransformator selbst zu verdrahten?
Die Verkabelung eines Türklingeltransformators kann sicher sein, wenn Sie die entsprechenden elektrischen Sicherheitsrichtlinien beachten. Schalten Sie vor Beginn elektrischer Arbeiten immer den Strom ab. Wenn Sie sich über Ihre elektrischen Fähigkeiten oder den Installationsprozess nicht sicher sind, wenden Sie sich am besten an einen zugelassenen Elektriker, um sicherzustellen, dass alles sicher und korrekt installiert wird.
Wo lässt sich ein Türklingeltransformator am besten installieren?
Der beste Ort für die Installation eines Türklingeltransformators ist ein zugänglicher Bereich in der Nähe einer Stromquelle, beispielsweise einer Steckdose. Er wird typischerweise an der Wand im Keller, auf dem Dachboden oder im Hauswirtschaftsraum montiert. Achten Sie darauf, dass der Standort trocken und vor übermäßiger Hitze und Feuchtigkeit geschützt ist, um die Lebensdauer des Transformators zu verlängern.
