Einführung in Isolierung und Drahttypen
Drahtisolierung bezeichnet die schützende äußere Beschichtung elektrischer Leitungen, die verhindert, dass elektrischer Strom mit leitfähigen Materialien oder Oberflächen in Berührung kommt. Sie dient der Sicherheit, indem sie das Risiko von Stromschlägen, Kurzschlüssen und Brandgefahr reduziert. Die verwendeten Isoliermaterialien haben einen erheblichen Einfluss auf die Lebensdauer, Hitzebeständigkeit und Flexibilität eines Kabels. PVC (Polyvinylchlorid) wird hauptsächlich aufgrund seiner geringeren Kosten und Vielseitigkeit verwendet; Gummi wird wegen seiner Flexibilität eingesetzt; Teflon wird in Umgebungen verwendet, die eine hohe Hitzebeständigkeit erfordern. Die Wahl der richtigen Isolierung hängt daher weitgehend von den Anforderungen eines Projekts ab, wie z. B. Temperaturtoleranzen, Witterungseinflüssen oder elektrischer Belastung.
Was ist Drahtisolierung?
Es handelt sich um ein Isoliermaterial, das einen elektrischen Leiter umgibt und so Stromschläge, Kurzschlüsse und sogar Feuer verhindert. Es wirkt als Barriere gegen Energieverlust, schützt vor Umwelteinflüssen und ermöglicht eine sichere und effiziente Stromleitung. Moderne Drahtisolationsmaterialien erfüllen spezifische Industriestandards und Leistungsanforderungen.
Die Wahl der Drahtisolierung wird oft von Faktoren wie Temperaturbeständigkeit, chemischer Belastung, Flexibilität und elektrischen Eigenschaften beeinflusst. Beispielsweise wird PVC-Isolierung (Polyvinylchlorid) aufgrund ihrer Kosteneffizienz und zuverlässigen Leistung bei Temperaturen bis zu häufig verwendet. 194°F (90°C). Andererseits bietet die Isolierung aus XLPE (vernetztes Polyethylen) eine überlegene Hitzebeständigkeit und Durchschlagsfestigkeit und hält Temperaturen bis zu 302°F (150°C). Materialien wie Teflon (PTFE) eignen sich hervorragend für Hochleistungsumgebungen und bieten Beständigkeit gegen extreme Temperaturen, Chemikalien und Feuchtigkeit.
Die Bedeutung der Kabelisolierung geht über private und industrielle Anwendungen hinaus. In der Luft- und Raumfahrt sowie im Automobilsektor beispielsweise muss die Isolierung extremen Bedingungen wie hohen Temperaturen und Vibrationen standhalten. Auch bei erneuerbaren Energiesystemen wie Wind- und Solarenergie ist die Isolierung UV-Strahlung und Ozon ausgesetzt.
Daher ist die Auswahl des geeigneten Isoliermaterials von entscheidender Bedeutung, um sicherzustellen, dass elektrische Systeme in verschiedenen Umgebungen sicher und zuverlässig funktionieren.
Bedeutung der Isolierung elektrischer Leitungen
Die Isolierung elektrischer Leitungen spielt eine entscheidende Rolle beim Schutz elektrischer Systeme und gewährleistet deren Zuverlässigkeit in zahlreichen Anwendungen. Sie schützt nicht nur vor Stromschlägen, sondern verhindert auch Kurzschlüsse und elektrische Brände, die weltweit zu den häufigsten Ursachen für Sachschäden zählen. Aktuellen Branchendaten zufolge sind elektrische Brände für über 10% Gebäudebrände jährlich, was die entscheidende Bedeutung einer ordnungsgemäßen Isolierung unterstreicht.
Kritische Sicherheitsstatistiken
10%
200°C
20%
Materialien verschiedener Isolierarten wie PVC, Gummi und Teflon verfügen über Eigenschaften, die sich für bestimmte Anwendungen eignen. Teflon beispielsweise wird vor allem bei hoher Hitzeeinwirkung eingesetzt, da es Temperaturen von etwa 200 °C standhält. Thermoplastische Isolierungen hingegen werden aufgrund ihrer Flexibilität und Wirtschaftlichkeit häufig in der Haushaltsverkabelung eingesetzt. Dank der Fortschritte in der Materialwissenschaft wurden in jüngster Zeit neue, umweltfreundliche Isolierungen entwickelt, beispielsweise biologisch abbaubare Polymere.
Die Auswahl und Wartung der Isolierung verlängert die Lebensdauer von Kraftwerken. Studien haben gezeigt, dass die Verschlechterung von Isoliermaterialien durch bestimmte Umweltfaktoren wie Feuchtigkeit und UV-Strahlung die Effizienz und Lebensdauer eines Systems um 20 % reduzieren kann. Neue Entwicklungen bei Isoliermaterialien mit verbesserter Feuerbeständigkeit und selbstverlöschenden Eigenschaften reduzieren das Risiko weiter und verbessern die Sicherheitslage.
Die Isolierung elektrischer Leitungen gewinnt mit der steigenden Nachfrage nach effizienten Energiesystemen zur Unterstützung erneuerbarer Energien, sei es für Elektrofahrzeuge oder Smart-Grid-Technologie, an Bedeutung. Neben der Leistung eines elektrischen Systems spielt die Isolierung eine entscheidende Rolle für die weltweite Sicherheit, Effizienz und Nachhaltigkeit.
Übersicht über verschiedene Drahtarten
Elektrische Leitungen werden nach Material, Isolierung und Verwendungszweck in verschiedene Typen eingeteilt. Die gängigsten Typen sind:
Kupferkabel
Kupfer ist aufgrund seiner höheren Leitfähigkeit, Haltbarkeit und Flexibilität das am häufigsten verwendete Material für elektrische Leitungen. Kupferleitungen eignen sich für den Einsatz in Wohn-, Gewerbe- und Industriegebäuden. Kupferdrähte werden in der Stromerzeugung, -verteilung und in Telekommunikationssystemen eingesetzt.
Aluminiumdraht
Aluminiumdrähte sind leichter und kostengünstiger als Kupferdrähte, weisen jedoch eine geringere Leitfähigkeit auf. Sie werden für die Stromübertragung und andere großtechnische Anwendungen eingesetzt, bei denen Gewicht und Kosten eine Rolle spielen. Aluminiumdrähte benötigen jedoch selten spezielle Anschlüsse, um Oxidation zu vermeiden.
Verzinnter Kupferdraht
Diese Drähte haben eine Kupferbeschichtung mit Zinn, um eine gewisse Korrosionsbeständigkeit zu bieten. Mit einer solchen Beschichtung werden verzinnte Kupferdrähte im maritimen und Außenbereich eingesetzt, wo die Feuchtigkeitsbelastung unterschiedlich ist.
Isolierter Draht
Leitungen mit einer Isolierung aus thermoplastischem oder duroplastischem Material schützen vor elektrischen Schlägen und Umwelteinflüssen. Die Isolierung der Leitungen ist hinsichtlich ihrer Wärme-, Feuchtigkeits- und Abriebfestigkeit von entscheidender Bedeutung.
Magnetdraht
Magnetdrähte sind mit einer dünnen Isolierung beschichtet und werden hauptsächlich in Transformatoren, Motoren und Induktoren verwendet. In diesen Geräten erzeugen sie elektromagnetische Felder.
Aufgrund des Gleichgewichts zwischen Leistung, Sicherheit und Kosten werden diese Kabeltypen je nach Bedarf in zahlreichen Spezialanwendungen eingesetzt.

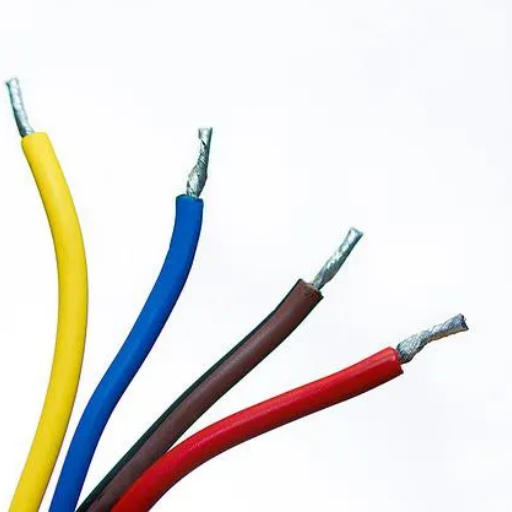

Arten der Drahtisolierung
| Isolationsart | Schlüsseleigenschaften | Temperaturbereich | Primäre Anwendungen |
|---|---|---|---|
| PVC (Polyvinylchlorid) | Kostengünstig, feuchtigkeitsbeständig, mäßige Hitzebeständigkeit | Bis zu 194 ° C | Allgemeine Anwendungen |
| XLPE (vernetztes Polyethylen) | Hohe Haltbarkeit, chemische Beständigkeit, höhere Temperaturtoleranz | Bis zu 302 ° C | Industrielle und anspruchsvolle Umgebungen |
| Teflon (PTFE) | Extreme Hitzebeständigkeit, chemische Stabilität | Bis zu 500 ° C | Hochtemperatur- und Hochfrequenzanwendungen |
| Gummi | Flexibel, witterungsbeständig, Hitze- und Feuchtigkeitsschutz | Variiert je nach Verbindung | Tragbare Kabel und Leitungen |
| Silikon | Hitzebeständig, flexibel | Anwendungen bei extremen Temperaturen | Spezialanwendungen |
Die gängigen Arten der Kabelisolierung werden auf Grundlage der Anforderungen der Anwendung hinsichtlich Leistung, Haltbarkeit und Erschwinglichkeit ausgewählt.
Gängige Arten von Isoliermaterialien
Polyvinylchlorid (PVC)
PVC wird aufgrund seiner außergewöhnlichen Haltbarkeit, Flammwidrigkeit und niedrigen Kosten häufig zur elektrischen Isolierung verwendet. Chemikalien und Öle verlängern die Lebensdauer von PVC auch in anspruchsvollen Umgebungen, sodass es sich sowohl für die Hausverkabelung als auch für die Industrieverkabelung eignet.
Teflon (PTFE)
PTFE, allgemein als Teflon bekannt, ist ein erstklassiges Isoliermaterial für extreme Temperaturen. Es ist nicht brennbar und weist eine hohe Beständigkeit gegen chemische Angriffe auf. Dies macht es zu einem hervorragenden Produkt für die Luft- und Raumfahrt, die Automobilindustrie und die Hochfrequenzelektronik.
Vernetztes Polyethylen (XLPE)
XLPE ist für seine hervorragenden thermischen und elektrischen Eigenschaften bekannt. Dank seiner Robustheit weist XLPE eine längere Lebensdauer, verbesserte Feuchtigkeitsbeständigkeit und Korrosionsbeständigkeit auf und eignet sich daher hervorragend für den Einsatz in Stromkabeln.
Glasfaserkunststoff
Es bietet eine gute Temperaturstabilität und wird vor allem in Bereichen eingesetzt, in denen extreme Hitze herrscht, wie etwa in Öfen und Industriebetrieben.
Polyethylen (PE)
Polyethylen gilt als unverzichtbar für die Herstellung von Kabeln für Telefon- und Kommunikationszwecke, da dieses leichte Material eine hohe Durchschlagfestigkeit und ausgezeichnete Feuchtigkeitsbeständigkeit aufweist. PE-Isolierung wird in der Koaxialkabelkommunikation und in der Unterseekommunikation eingesetzt.
Die Bewertung von Dämmstoffen anhand ihres Wärmebereichs, ihrer Elastizität, ihrer Widerstandsfähigkeit und ihrer Gesamtkosten hilft uns dabei, den effektivsten Dämmstoff für seinen Zweck zu finden. Verschiedene Dämmstoffe bieten unterschiedliche Eigenschaften, die für unterschiedliche Betriebs- und Umweltbedingungen geeignet sind.
Gummiisolierung im Vergleich zu anderen Isolierungsarten
Aufgrund ihrer Flexibilität, Haltbarkeit und Umweltbeständigkeit zählt Gummiisolierung zu den beliebtesten Optionen sowohl im industriellen als auch im privaten Bereich. Gummibasierte Produkte wie EPDM (Ethylen-Propylen-Dien-Monomer) oder Silikon sind extremen Temperaturen gewachsen, die je nach verwendeter Gummimischung von -76 °F bis zu 300 °F reichen können. Diese breiten Temperaturbereiche der Gummiisolierung eignen sich sowohl für Hochtemperatur- als auch für kryogene Anwendungen.
Allerdings sind Gummiisolierungen im Vergleich zu herkömmlichen Thermoplasten wie PVC tendenziell teurer. Bei Budgetbeschränkungen ist PVC aufgrund seines günstigen Preises und der guten Leistung die beste Wahl, insbesondere bei der Installation in Innenräumen und wenn die Isolierung nur minimal extremen Witterungsbedingungen ausgesetzt ist.
Flammhemmende Eigenschaften bei Gummiisolierungen erfordern üblicherweise den Einsatz chemischer Zusätze zur Verbesserung des Brandverhaltens. Spezialmischungen wie XLPE (vernetztes Polyethylen) sind von Natur aus sehr gute Flammschutzmittel und eignen sich daher für Situationen, in denen ein hohes Maß an Brandschutz erforderlich ist.
Letztendlich hängt die Wahl zwischen Gummiisolierung und anderen Optionen von Faktoren wie Umgebungsbedingungen, mechanischen Anforderungen und Kosten ab. Gummi wird vor allem in anspruchsvollen dynamischen Umgebungen bevorzugt, während Materialien wie PVC und PE in Umgebungen mit weniger strengen Witterungsbedingungen in der Regel ausreichend und kostengünstiger sind.

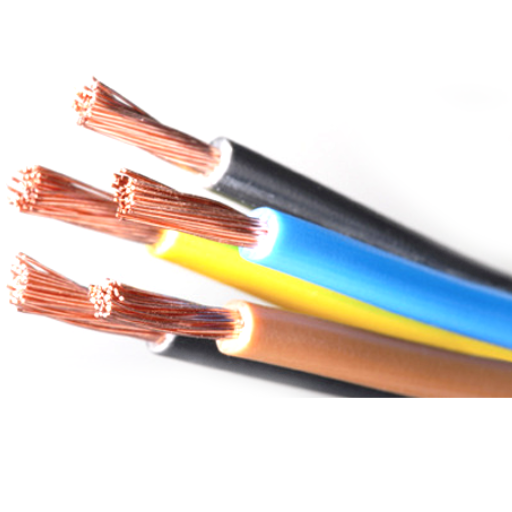

Gängige Elektrokabel und ihre Isolierung
PVC-isolierte Kabel
Polyvinylchlorid (PVC) ist ein häufig verwendetes Isoliermaterial. Es ist langlebig, kostengünstig, feuchtigkeits- und chemikalienbeständig und für alle Anwendungen geeignet, einschließlich Hausverkabelung und Niederspannungssysteme.
XLPE-isolierte Kabel
Vernetztes Polyethylen (XLPE) bietet eine höhere Wärmebeständigkeit und kann bei wesentlich höheren Temperaturen als PVC betrieben werden, wodurch es sich für den Einsatz in industriellen und Hochspannungs-Stromverteilungssystemen eignet.
Gummihandschuhkabel
Gummiisolierungen sind flexibel und äußerst witterungsbeständig. Daher finden sie Anwendung in tragbaren Elektrowerkzeugen, Maschinen und Außenanlagen.
EPR-isolierte Kabel
Ethylen-Propylen-Kautschuk (EPR) wird aufgrund seiner hohen Durchschlagsfestigkeit und Hitze- und Flammenbeständigkeit ausgewählt und daher für Mittelspannungszwecke verwendet.
Teflonisolierte Kabel
Eine Teflonbeschichtung ermöglicht eine hohe Hitzebeständigkeit und chemische Stabilität und findet häufig Anwendung in der Luft- und Raumfahrt, beim Militär oder in speziellen Industriebereichen.
Jeder Isolierungstyp wird anhand der Anwendungsanforderungen und anderer Faktoren ausgewählt, beispielsweise der Betriebsbedingungen der Anlage, der Spannungspegel und der Umweltbelastung.
Arten von Elektrokabeln
Elektrische Kabel gehören zu den grundlegenden Komponenten, die in zahlreichen Branchen unverzichtbar sind. Für unterschiedliche Anforderungen und Bedingungen werden fast tausend verschiedene Typen hergestellt. Nachfolgend finden Sie eine ausführliche Beschreibung einiger gängiger Typen:
| Kabeltyp | Bauwesen | Frequenzbereich | Primäre Anwendungen |
|---|---|---|---|
| Koaxialkabel | Zentralleiter umgeben von Isolierschicht und Abschirmung | 1 MHz bis über 1 GHz | Fernseh- und Telekommunikationssysteme, Hochgeschwindigkeitsdatenübertragung |
| Twisted Pair-Kabel | Paare verdrillter Adern (UTP/STP) | Sprach- und Datenübertragung | Telekommunikation und Netzwerke |
| Glasfaserkabel | Glas- oder Kunststofffasern zur Lichtübertragung | Geschwindigkeiten von bis zu 10 Gbit/s | Fern- und Hochgeschwindigkeitskommunikation, Rechenzentren |
| Flachbandkabel | Mehrere isolierte Leiter parallel angeordnet | Datenübertragung mit niedriger Geschwindigkeit | Innenverkabelung von Computern und Kleingeräten |
| Gepanzerte Kabel | Metallischer Ummantelungsschutz | Verschiedene Spannungsebenen | Unterirdische Bestattung, Industrieanlagen |
| Tauchkabel | Wasserfeste Isolierung und Konstruktion | Unterwasseranwendungen | Pumpmechanismen, Aquarien, Offshore-Projekte |
Twisted Pair-Kabel: Twisted-Pair-Kabel, auch als verdrillte Adernpaare bekannt, finden Anwendung in der Telekommunikation und Netzwerktechnik. Diese Anordnung schützt vor elektromagnetischen Störungen und Übersprechen. Es gibt zwei Arten solcher Kabel: ungeschirmte und geschirmte. Letztere sind für störempfindliche Hochleistungsanwendungen am besten geeignet, aber auch teurer, während UTP kostengünstiger ist.
Glasfaserkabel: Glasfaser nutzt Glas- oder Kunststofffasern zur Informationsübertragung. Die Kommunikation erfolgt über Lichtwellenleiter und ermöglicht so die Kommunikation über größere Entfernungen mit extrem hohen Geschwindigkeiten. Solche Kabel verfügen über eine enorme Bandbreite, wobei einige Geschwindigkeiten von bis zu 10 Gigabit pro Sekunde (Gbit/s) erreichen. Glasfaserkabel werden aufgrund ihrer Widerstandsfähigkeit gegen Signaldämpfung und elektromagnetische Störungen häufig in Rechenzentren eingesetzt.
Flachbandkabel: Flachbandkabel werden vorwiegend in elektronischen Geräten und Computern verwendet und bestehen aus vielen parallel angeordneten isolierten Leitern, die einem Band ähneln. Diese Kabel werden typischerweise für die Innenverkabelung von Computern oder anderen kleinen Geräten verwendet, was den Platz begrenzt.
Gepanzerte Kabel: Neben physikalischen Schäden kann auch eine Panzerung oder Metallummantelung an der Außenseite der Kabel Schutz vor Feuchtigkeit und Chemikalien bieten. Solche Kabel werden häufig im Erdreich oder in industriellen Umgebungen eingesetzt, wo Langlebigkeit entscheidend ist.
Tauchkabel: Tauchkabel sind gegen das Eindringen von Wasser und Änderungen des hydrostatischen Drucks isoliert und werden häufig für Unterwasseranwendungen eingesetzt: Pumpmechanismen, Aquarien und Offshore-Projekte.
Bei der Auswahl jedes Elektrokabeltyps werden kritische Faktoren wie Spannungskapazität, Umweltbelastung, Haltbarkeit und einfache Installation berücksichtigt. Dank ihrer Vielfalt spielen Kabeltypen eine entscheidende Rolle bei der effizienten und zuverlässigen Strom- und Datenübertragung in verschiedenen Branchen.
Kabelisolationsmaterialien und ihre Anwendungen
Die Kabelisolierung ist wichtig für die Sicherheit, Haltbarkeit und Wirksamkeit von Elektrokabeln. Einige allgemein anerkannte Isoliermaterialien sind:
- PVC (Polyvinylchlorid): Aufgrund seiner geringen Kosten, Flexibilität und Beständigkeit gegen Feuchtigkeit und Chemikalien ist es eines der beliebtesten Isoliermaterialien. Es wird in Haushaltsverkabelungen, Industrieanlagen und auch für viele Niederspannungszwecke verwendet.
- XLPE (vernetztes Polyethylen): XLPE-Isolierung eignet sich ideal für Hochspannungsanwendungen, bei denen hervorragende thermische und elektrische Eigenschaften erforderlich sind. Sie bietet Isolierung bei höheren Temperaturen und ist dadurch beständig gegen Hitze, Witterungseinflüsse und elektrische Belastungen. Sie wird in Stromverteilungs- und -übertragungssystemen eingesetzt.
- Gummi (EPR und Silikonkautschuk): EPR- und Silikonkautschukisolierungen sind sehr flexibel und widerstandsfähig gegenüber extrem hohen Temperaturen. Sie werden in Situationen eingesetzt, in denen Haltbarkeit und besondere Flexibilität gefragt sind, wie beispielsweise im Bergbau oder in der Schwerindustrie.
- Teflon (PTFE): Teflonisolierung bietet hervorragende Wärmebeständigkeit und chemische Stabilität und wird daher häufig in extremen Umgebungen eingesetzt, in denen Temperatur und chemische Belastung eine wichtige Rolle spielen. Häufige Anwender sind die Luft- und Raumfahrt, die Medizintechnik und die Hightech-Elektronik.
- PE (Polyethylen): Polyethylen-Isolierung fungiert als Dielektrikum und wird aufgrund ihres minimalen Signalverlusts und ihrer verbesserten Leistung hauptsächlich für Koaxialkabel, Datenübertragung und Telekommunikation verwendet.
Die Entscheidung für Isoliermaterialien hängt von verschiedenen Anwendungsvariablen ab, darunter Spannungspegel, Umgebungsbedingungen und Flexibilitätsanforderungen. Ein gut konzipiertes System stellt sicher, dass diese Materialien branchenübergreifend eine tragfähige Leistung erbringen.
Spezialkabel und Isolierungsoptionen
Spezialkabel erfüllen die individuellen Anforderungen ihrer Anwendungen und bieten maßgeschneiderte Lösungen für die Luft- und Raumfahrt, das Gesundheitswesen und den Energiesektor. Dabei handelt es sich im Wesentlichen um geschirmte Kabel zur Geräuschreduzierung, Hochtemperaturkabel für extreme Bedingungen und Hybridkabel, die in einem einzigen Design mehrere Zwecke erfüllen.
Abgeschirmte Kabel
Entwickelt zur Rauschunterdrückung und zum Schutz vor elektromagnetischen Störungen in empfindlichen elektronischen Anwendungen.
Hochtemperaturkabel
Entwickelt für Umgebungen mit extremen Temperaturen mit speziellen Isoliermaterialien, die die Leistung auch unter rauen Bedingungen aufrechterhalten.
Hybridkabel
Erfüllen Sie mehrere Zwecke in einem einzigen Design und kombinieren Sie Strom-, Daten- und Steuerfunktionen in einer Kabelbaugruppe.
Die Isolationsmaterialien für Spezialkabel variieren je nach den Anforderungen an ihre Leistung. PVC ist beispielsweise kostengünstig und vielseitig, eignet sich jedoch besser für Anwendungen mit geringen Anforderungen. PTFE bietet eine deutlich bessere thermische und chemische Beständigkeit für anspruchsvollere Anwendungen, während Silikon aufgrund seiner extremen Flexibilität und Hochtemperaturbeständigkeit bevorzugt wird.
Die Wahl des richtigen Spezialkabels und der richtigen Isolierung hängt von den spezifischen Einsatzbedingungen ab. Beispielsweise können Faktoren wie Temperaturbereich, chemische Belastung oder mechanische Beanspruchung relevant sein. Herstellerrichtlinien und Industriestandards sollten die beste Leistung und Zuverlässigkeit gewährleisten.
Anwendungen von isolierten Drähten und Kabeln
Isolierte Drähte und Kabel sind für verschiedene Branchen und Anwendungen von größter Bedeutung. Sie werden in der Stromübertragung für die sichere und effiziente Energieverteilung eingesetzt, während sie in der Telekommunikation die reibungslose Übertragung von Daten und Kommunikationssignalen gewährleisten. Auch in der industriellen Automatisierung spielen sie eine wichtige Rolle, wo sie zur Verbindung und Steuerung von Maschinen eingesetzt werden. Darüber hinaus werden isolierte Drähte auch in Wohn- und Gewerbeanwendungen für Beleuchtung, Haushaltsgeräte und Sicherheitssysteme verwendet. Isolierte Kabel schützen vor Stromschlägen, Hitze und anderen Umwelteinflüssen und gewährleisten so Sicherheit und optimale Leistung.
Anforderungen an die Verkabelung und Isolierung von Wohngebäuden
Die Verkabelung in Wohngebäuden erfordert sorgfältige Planung und die Verwendung hochwertiger Materialien, um die Sicherheit, Effizienz und Langlebigkeit der elektrischen Anlagen zu gewährleisten. In neueren Häusern werden aufgrund ihrer besseren Leitfähigkeit, Festigkeit und Wirtschaftlichkeit typischerweise Aluminiumkabel oder nichtmetallische (NM) Kabel bevorzugt. Diese Kabel verfügen über eine dünne Kunststoffisolierung zum Schutz vor Stromschlägen, Feuchtigkeit und Hitze.
Statistiken zur Hausverkabelung
1960
100%
Die jüngsten Änderungen der Industriestandards zeigen, dass in den meisten US-amerikanischen Haushalten Kupferkabel verwendet werden, da diese eine gute Leitfähigkeit und Korrosionsbeständigkeit aufweisen und sich daher optimal für die Stromverteilung und Elektronik eignen. Weitere Trends zeigen, dass der Fokus weiterhin auf feuerbeständigen und umweltfreundlichen Dämmstoffen liegt. Feuerbeständige Dämmstoffe wie vernetztes Polyethylen (XLPE) verringern die Gefahr elektrischer Brände und bieten zusätzliche Sicherheit.
Statistiken zeigen, dass ältere Häuser, die vor 1960 gebaut wurden, möglicherweise noch Aluminiumkabel enthalten, was Sicherheitsrisiken birgt, die von Überhitzung bis hin zu potenzieller Brandgefahr reichen. Für solche Häuser schafft die Umstellung auf isolierte Kupferkabel die Einhaltung neuerer Vorschriften und reduziert Ineffizienzen.
Neue Trends in der Hausverkabelung legen jedoch den Schwerpunkt auf die Integration von Smart-Home-Systemen. Solche Systeme erfordern oft spezielle Verkabelungen, die höhere Datenübertragungsraten unterstützen, was die Bedeutung von leistungsisolierten Kabeln weiter unterstreicht. Von der Gewährleistung der Stromqualität bis hin zu Sicherheit und Konnektivität sind eine ordnungsgemäße Hausverkabelung und Isolierung in modernen Häusern ein Segen.
Industrielle Anwendungen von isoliertem Draht
Isolierte Leitungen sind von grundlegender Bedeutung, wenn es um Zuverlässigkeit, Sicherheit und Leistung in einer industriellen Umgebung geht. Die Fertigungs-, Automobil-, Luft- und Raumfahrt- und Energiebranche hat einen hohen Bedarf an isolierten Leitungen, unter anderem für Hochspannungsanwendungen, Kommunikationssysteme und Präzisionsanwendungen.
Automobilindustrie
Unverzichtbar für die Energieübertragung in Elektrofahrzeugen. Moderne Elektrofahrzeuge benötigen Isoliermaterialien, die extrem hohen Temperaturen und chemischen Belastungen standhalten und über gute dielektrische Eigenschaften verfügen. Der globale Markt für Automobilleitungen und -kabel wächst aufgrund der steigenden Nachfrage nach Elektrofahrzeugen und intelligenten Fahrzeugtechnologien rasant.
Energie Sektor
Entscheidende Rolle bei der Stromerzeugung für erneuerbare Energiesysteme. Solarparks und Windtürme nutzen Kabel mit robuster, wetterbeständiger Isolierung, um Strom auch unter schwierigen Umweltbedingungen zu übertragen.
Industrie
In Industriefabriken werden hochtemperaturisolierte Drähte installiert, um die Sicherheit und Funktionalität von Geräten zu gewährleisten, die extremer Hitze ausgesetzt sind, wie etwa Öfen oder schwere Maschinen.
Industrial Automation
Kommunikationsnetzwerke nutzen isolierte Ethernet-Kabel für die Hochgeschwindigkeitsdatenübertragung in Fabriken und gewährleisten so Präzision und einen reibungslosen Betriebsablauf automatisierter Systeme.
In der Automobilindustrie sind isolierte Leitungen beispielsweise für die Energieübertragung in Elektrofahrzeugen unverzichtbar. Moderne Elektrofahrzeuge benötigen Isoliermaterialien, die extrem hohen Temperaturen und chemischen Belastungen standhalten und über gute dielektrische Eigenschaften verfügen. Untersuchungen zeigen, dass der globale Markt für Automobilleitungen und -kabel aufgrund der steigenden Nachfrage nach Elektrofahrzeugen und intelligenten Fahrzeugtechnologien rasant wächst.
In der Energiebranche spielen isolierte Leitungen eine entscheidende Rolle bei der Stromerzeugung für erneuerbare Energiesysteme. Solarparks und Windtürme nutzen Kabel mit robuster, wetterbeständiger Isolierung, um Strom auch unter schwierigen Umweltbedingungen zu übertragen. In Industrieanlagen werden hochtemperaturisolierte Leitungen installiert, um die Sicherheit und Funktionalität von Geräten zu gewährleisten, die extremer Hitze ausgesetzt sind, wie z. B. Öfen oder Schwermaschinen.
Neben Kommunikationsnetzwerken für die industrielle Automatisierung gibt es isolierte Leitungen. Isolierte Ethernet-Kabel ermöglichen eine schnelle Datenübertragung in Fabriken und gewährleisten so Präzision und einen reibungslosen Betriebsablauf automatisierter Systeme. Industrien arbeiten heute mit stärkeren, isolierten Kabeln, um mehr Sicherheit und Leistung zu erreichen und Innovationen in der Drahtisolierungstechnologie voranzutreiben.
Es wird erwartet, dass isolierte Drähte in industriellen Anwendungen stetig an Bedeutung gewinnen werden. Zahlreiche Prognosen zeigen, dass der Marktwert dieser Märkte in den kommenden Jahren deutlich steigen wird. Dieses Wachstum wird durch die Weiterentwicklung von Isoliermaterialien wie Fluorpolymeren und thermoplastischen Elastomeren vorangetrieben. Diese Materialien sind widerstandsfähiger gegenüber Umweltbelastungen und gewährleisten so langfristige Leistung und Sicherheit in industriellen Umgebungen.
Innovationen in der Draht- und Kabelisolierung
Die Technologie für die Isolierung von Drähten und Kabeln hat sich weiterentwickelt, um den steigenden Anforderungen an Haltbarkeit, Effizienz und Erschwinglichkeit gerecht zu werden. Neue Materialien wie XPLE und Silikonkautschuk erhöhen die Wärmebeständigkeit und verlängern die Lebensdauer der Kabel unter Hochbelastung. Verbesserte Produktionseffizienzen haben zur Entwicklung dünnerer, leichterer Isolierungen geführt, die den Materialverbrauch bei gleichbleibend hoher Leistung reduzieren. Gleichzeitig erfüllen grüne Technologien wie biologisch abbaubare Isolierungen und halogenfreie Materialien die steigenden Anforderungen an die Umweltverträglichkeit, indem sie den ökologischen Fußabdruck reduzieren und den Brandschutz verbessern. Diese Entwicklungen ermöglichen es der Draht- und Kabelindustrie, mit den sich ständig ändernden Anforderungen vielfältiger Anwendungen Schritt zu halten.
Wichtige Innovationsbereiche
- Fortgeschrittene Werkstoffe: XLPE und Silikonkautschuk für verbesserte Wärmebeständigkeit und Kabellebensdauer
- Fertigungseffizienz: Dünnere, leichte Isolierungen reduzieren den Materialverbrauch
- Umweltverträglichkeit: Biologisch abbaubare Isolierung und halogenfreie Materialien
- Intelligente Technologieintegration: Isolierung mit eingebetteten Sensoren zur Überwachung

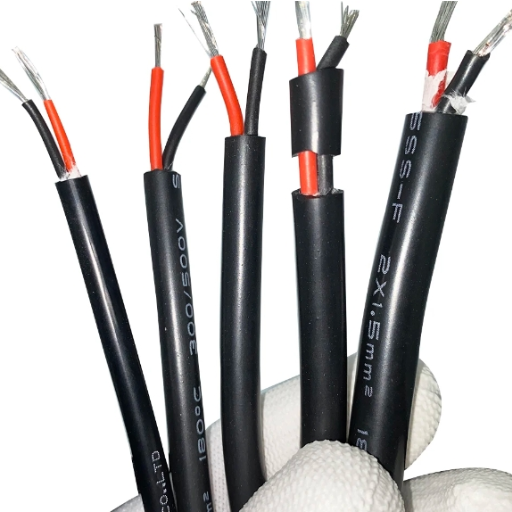

Auswahl des richtigen isolierten Drahttyps
Die Wahl des richtigen isolierten Kabeltyps erfordert mehrere wichtige Überlegungen. Der erste Schritt besteht darin, die Anwendungsspezifikationen, einschließlich Spannungs-, Strom- und Temperaturbereich, zu prüfen, um sicherzustellen, dass das Kabel die vorgesehene Belastung in der gegebenen Umgebung tragen kann. Wählen Sie anschließend das Isoliermaterial anhand seiner Eigenschaften wie Hitze-, Feuchtigkeits-, Chemikalien- oder Abriebbeständigkeit passend zur Betriebsumgebung aus. Achten Sie abschließend auf eventuell erforderliche Sicherheits- und behördliche Vorschriften, wie z. B. Feuerbeständigkeit oder halogenfreie Ausführungen für sensible Anwendungen. Die Berücksichtigung dieser Aspekte im Einklang mit Ihren Projektparametern hilft Ihnen, eine zuverlässige, effiziente und langlebige Kabelleistung sicherzustellen.
Zu berücksichtigende Faktoren bei der Auswahl der Kabelisolierung
Bei der Auswahl der Kabelisolierung berücksichtige ich Faktoren wie die Betriebsumgebung, um sicherzustellen, dass die Isolierung den vorherrschenden Bedingungen standhält, einschließlich extremer Temperaturen oder der Einwirkung von Chemikalien. Anschließend bewerte ich die spezifischen Eigenschaften des Materials selbst: Ist es langlebig? Ist es flexibel? Ist es feuchtigkeits- und abriebfest? Sicherheit und Konformität sind für mich ebenfalls von entscheidender Bedeutung. Ich stelle sicher, dass die Isolierung den erforderlichen Standards entspricht, beispielsweise flammhemmend oder halogenfrei. Auf diese Weise kann ich die richtige Isolierung auswählen, die vor Ort eine optimale und zuverlässige Leistung gewährleistet.
Wichtige Auswahlkriterien:
- Betriebsbedingungen (Temperatur, Chemikalien, Feuchtigkeit)
- Materialeigenschaften (Haltbarkeit, Flexibilität, Widerstandsfähigkeit)
- Sicherheits- und Konformitätsanforderungen (Flammbeständigkeit, Halogenfreiheit)
- Spannungs- und Stromwerte
- Kostenüberlegungen und Lebenszykluswert
Zukünftige Trends bei der Draht- und Kabelisolierung
Veränderungen bei Materialien, Nachhaltigkeit und Technologie prägen die Zukunft der Draht- und Kabelisolierung. Angesichts ökologischer Bedenken suchen Forscher nach umweltfreundlichen Isolierungslösungen, sei es durch biologisch abbaubare oder recycelbare Materialien. Hochleistungspolymere werden entwickelt, um eine höhere Haltbarkeit, Hitzebeständigkeit und Flexibilität zu gewährleisten und so Kabel für anspruchsvolle Anwendungen wie Elektrofahrzeuge und erneuerbare Energiesysteme besser zu eignen. Darüber hinaus erlebt die Draht- und Kabelindustrie die Entstehung intelligenter Isolierungen mit integrierten Sensoren zur Überwachung der elektrischen Leistung und frühzeitigen Fehlererkennung. Diese Entwicklungen zeigen somit ein klares Bekenntnis zu Nachhaltigkeit, verbesserter Leistung und mehr Funktionalität.
Neue Trends in der Isoliertechnik
- Umweltfreundliche Lösungen: Biologisch abbaubare und recycelbare Dämmstoffe
- Hochleistungspolymere: Verbesserte Haltbarkeit, Hitzebeständigkeit und Flexibilität
- Intelligente Isolierung: Integrierte Sensoren zur Echtzeitüberwachung und Fehlererkennung
- Nachhaltige Herstellung: Reduzierte Umweltbelastung durch Produktionsprozesse
- Anwendungsspezifisches Design: Maßgeschneiderte Lösungen für Elektrofahrzeuge und erneuerbare Energiesysteme
Abschließende Gedanken zu isolierten Drahttypen
Die Wahl eines isolierten Kabels hängt von den anwendungsspezifischen Parametern ab, wie Temperaturbeständigkeit, Spannungsbelastbarkeit, Flexibilität und Witterungsbeständigkeit. Thermoplaste wie PVC sind kostengünstig und weit verbreitet, während Gummi sich hervorragend für hohe Temperaturen eignet. Moderne Isolierungen für anspruchsvolle und kritische Anwendungen verfügen über Eigenschaften wie Flammschutz, chemische Beständigkeit und Flexibilität, die Sicherheit und Leistung gewährleisten.
Intelligente Isolierungsinnovationen ermöglichen eine Echtzeitüberwachung und minimieren so das Risiko ungeplanter Ausfallzeiten. Dank der Materialeigenschaften und der Möglichkeiten auf dem sich entwickelnden Markt können Branchen Draht- und Kabellösungen nutzen, die ihren Nachhaltigkeitszielen und ihrer Betriebseffizienz entsprechen.
Mit dem fortschreitenden technologischen Fortschritt sieht die Zukunft isolierter Leitungen vielversprechend aus. Innovationen konzentrieren sich auf ökologische Nachhaltigkeit, verbesserte Leistung und intelligente Überwachungsmöglichkeiten. Ob für private, industrielle oder spezielle Anwendungen: Wenn Sie die Grundlagen der Leitungsisolierung verstehen, können Sie fundierte Entscheidungen treffen, die die Sicherheit, Effizienz und langfristige Zuverlässigkeit Ihrer elektrischen Systeme gewährleisten.
Referenzquellen
2. Fehlerindikatoren für Teilentladungen in Mittelspannungsnetzen
Häufig gestellte Fragen (FAQs)
Welche Arten der Kabelisolierung werden üblicherweise verwendet?
Zu den häufig verwendeten Arten der Drahtisolierung gehören PVC, Gummi und EPR. Aufgrund ihrer guten elektrischen Eigenschaften und ihrer Beständigkeit gegen elektrische Leckströme werden diese Materialien üblicherweise zur Drahtisolierung verwendet, sodass sie in verschiedenen Anwendungen eingesetzt werden können.
Welche verschiedenen Arten von Drähten werden im Allgemeinen bei Elektroarbeiten verwendet?
Im Zusammenhang mit ihren spezifischen Anwendungen werden verschiedene Kabel und Typen definiert und entsprechend isoliert, um ihre jeweilige Aufgabe effizient und sicher zu erfüllen. Es gibt NM-Kabel, Panzerkabel, unterirdische Zuleitungskabel usw.
Welche Arten der Isolierung gibt es für elektrische Leitungen?
Dazu gehören Isolierungen für elektrische Leitungen wie PVC, Gummi und Fluorpolymer. Je nach Umgebung und elektrischer Belastung bieten diese Isolierungen unterschiedliche Schutz- und Leistungsstufen.
Welche Funktion hat die Isolierung in elektrischen Leitungen?
Die Isolierung elektrischer Leitungen dient dazu, den Leiter vor Umweltschäden zu schützen und unerwünschten Stromlecks vorzubeugen. Sie kann außerdem die Integrität der elektrischen Verbindung bewahren und so Kurzschlüsse und elektrische Gefahren vermeiden.
Welche Art der Isolierung ist für Anschlussdrähte am besten geeignet?
Normalerweise besteht die beste Isolierung für Anschlussdrähte aus Gummi- und PVC-Isolierung, da diese Materialien eine gute Flexibilität und hervorragende elektrische Eigenschaften bieten und sich daher für eine Vielzahl von Anwendungen eignen, auch in Umgebungen mit hoher Beanspruchung.
Wie wähle ich die passende Isolierung für mein Kabel aus?
Normalerweise wird die Isolierung eines Kabels unter Berücksichtigung der Umgebung, des Temperaturbereichs und der elektrischen Belastung ausgewählt. Die elektrischen Eigenschaften der Isolierung sollten bewertet und überprüft werden, ob sie den geltenden elektrischen Vorschriften und Normen entspricht.
Welche Arten von Kabelisolierungen gibt es für verschiedene Anwendungen?
Zu den gängigen Kabelisolierungen zählen Polyethylen, PVC und Gummi. Diese werden aufgrund ihrer Festigkeit, Flexibilität und Widerstandsfähigkeit gegenüber Faktoren ausgewählt, die die Leistung des Kabels beeinträchtigen können.
Was sieht man häufig bei militärischen Draht- und Kabelanwendungen?
In militärischen Anwendungen werden häufig Drähte und Kabel mit Hochleistungs-Isoliermaterialien wie Fluorpolymeren und EPR verwendet. Diese Isolierungen bieten die nötige Haltbarkeit und Widerstandsfähigkeit gegenüber den extremen Bedingungen im Feld.
