Los transformadores eléctricos han sido fundamentales para el suministro de energía a asentamientos humanos que operan negocios e industrias, al ser un medio para la transferencia de energía con niveles de voltaje variables. Al considerar la instalación o el mantenimiento de los equipos, es fundamental conocer... código de colores del cable del transformador Para garantizar la seguridad, la precisión y el buen rendimiento. Un cableado incorrecto puede provocar una falla inmediata en el equipo y representar un riesgo eléctrico, o incluso, en ocasiones, incluso peor, provocar un fallo total del sistema. Este artículo describe los principales códigos de colores de los cables primarios y secundarios para transformadores, explicando su significado para electricistas, ingenieros y aficionados. Por lo tanto, esta guía le proporcionará los conocimientos necesarios para trabajar con confianza y eficacia en los procedimientos de cableado de transformadores, tanto si tiene experiencia como si está empezando.

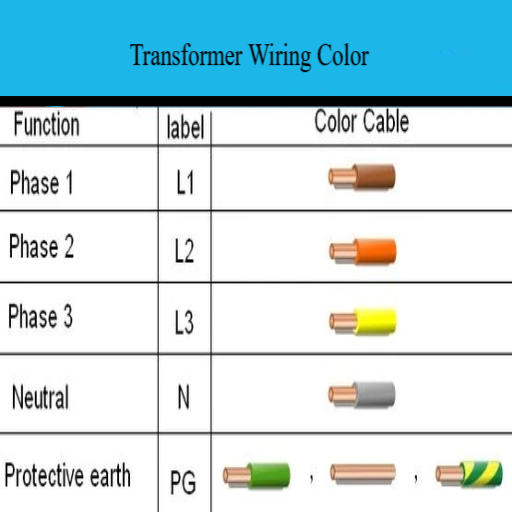

Introducción a los códigos de colores del cableado del transformador
Los códigos de color del cableado del transformador desempeñan un papel fundamental para alertar sobre el peligro, o la contribución al mismo, que un cableado en particular puede representar si se manipula incorrectamente. La estandarización constituye un método para identificar las diversas funciones de los cables (por ejemplo, fase, neutro o tierra), de modo que se puedan evitar conexiones inapropiadas durante el trabajo en la instalación o el mantenimiento. Normalmente, los colores aplicables a los cables primarios indican entradas de alta tensión, mientras que los de los cables secundarios corresponden a una tensión de salida menor. En los sistemas, el negro y el rojo en el lado primario indican diferentes fases, mientras que el blanco indica neutro. Los colores en el secundario deben ser diferentes: el verde normalmente representa la tierra. Consulte siempre la documentación del fabricante del transformador y los códigos eléctricos locales para obtener directrices precisas.
Importancia del color de los cables en los sistemas eléctricos
Los colores de los cables, entre otros factores, garantizan la seguridad, la disposición y la eficiencia de los sistemas eléctricos. En todo el mundo, las distintas regiones utilizan sus propios estándares específicos para la codificación por colores de los cables, como el Código Eléctrico Nacional (NEC) en EE. UU. o las normas IEC en la mayoría de los países. Por ejemplo, en Estados Unidos, los cables negros suelen llevar conexiones de fase o de fase, los cables blancos representan el neutro y el verde o verde con franja amarilla representa la conexión a tierra. Sin embargo, en Europa, el marrón se utiliza para la fase, el azul para el neutro y el verde/amarillo para la tierra.
Respetar estos códigos ayuda a prevenir accidentes eléctricos como cortocircuitos o electrocuciones causados por un cableado incorrecto. Según ESFI, el cableado inadecuado causa más de 50,000 incendios eléctricos al año en EE. UU. Conocer el código de colores correcto de los cables ayuda a los electricistas e ingenieros a evitar estas situaciones peligrosas.
Además, la codificación por colores de los cables facilita la resolución de problemas y el mantenimiento: los técnicos pueden determinar el propósito de cada cable sin realizar pruebas complejas, y probablemente ya lo sepan. Por lo tanto, es muy importante para instalaciones complejas, como máquinas industriales o algunos sistemas eléctricos multifásicos, donde una identificación errónea puede ocasionar importantes tiempos de inactividad y costos de reparación.
Descripción general de los tipos de transformadores y sus aplicaciones
Los transformadores desempeñan un papel fundamental en los sistemas eléctricos, transfiriendo energía eléctrica de un circuito a otro, modificando los niveles de tensión y corriente para una aplicación específica. A continuación, se presenta una breve descripción de los tipos comunes de transformadores y sus aplicaciones:
Transformadores elevadores y reductores
Básicamente, los transformadores elevadores aumentan los niveles de voltaje para una transmisión eficiente de energía a larga distancia, mientras que los transformadores reductores disminuyen el voltaje para la distribución local, lo que los hace seguros en una configuración residencial o comercial.
Transformadores de poder
Los transformadores de potencia son dispositivos de alto voltaje de mayor tamaño que permiten una gestión, transmisión y distribución eficientes de la energía. Alcanzan su máximo rendimiento a plena carga.
Transformadores de distribución
Estos transformadores, presentes en el extremo de suministro de las redes eléctricas, reducen los niveles de alta tensión a límites de tensión utilizables en hogares e industrias. Operan con alta eficiencia con cargas bajas. Al estar instalados en su mayoría sobre postes de electricidad o bajo tierra, desempeñan un papel importante en la distribución.
Transformadores de aislamiento
Se utilizan para aislar eléctricamente los circuitos por seguridad para evitar descargas o interferencias, se emplean en equipos sensibles o sistemas de control industrial.
Autotransformadores
Un autotransformador es más compacto, ligero y eficiente que los transformadores convencionales, ya que utiliza un solo devanado como primario y secundario. Generalmente, se utilizan para la regulación de tensión de equipos como generadores o motores.
Transformadores de instrumentos (transformadores de corriente y de potencial)
Por lo tanto, los transformadores de medida están especializados para fines de medición y monitorización. Los transformadores de corriente (TC) y los transformadores de potencial (TP) proporcionan lecturas precisas a altas tensiones, garantizando al mismo tiempo la seguridad y protección de los sistemas eléctricos.
Cada transformador ha sido diseñado para voltaje, corriente y parámetros ambientales específicos, adaptándose a todo tipo de aplicaciones industriales, comerciales o residenciales. Su amplia gama de aplicaciones y fiabilidad los convierten en una necesidad absoluta en las redes eléctricas actuales.
Comprensión del cableado primario y secundario
El cableado primario y secundario se refiere a los dos circuitos principales dentro de un transformador. El devanado primario se conecta a la fuente de alimentación como entrada y recibe energía eléctrica a alto voltaje. Esta energía se transmite mediante inducción electromagnética al devanado secundario, que proporciona una salida a un voltaje menor o diferente al del devanado primario, según el tipo de transformador.
Hay varios aspectos a tener en cuenta durante la correcta instalación del cableado primario y secundario para garantizar la seguridad y eficiencia de un sistema eléctrico. El devanado primario de un transformador suele tener un mayor número de espiras para operar a alta tensión, mientras que el devanado secundario tiene menos espiras para salida de baja tensión. El aislamiento y la conexión a tierra deben incorporarse en el diseño de los devanados primario y secundario para proteger contra cualquier riesgo eléctrico, mientras que los requisitos de carga determinarán el funcionamiento final del transformador.

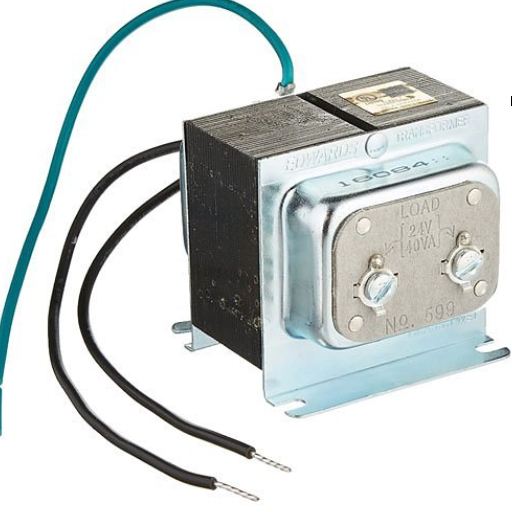

Códigos de colores estándar para cables de transformadores
Los colores de los cables del transformador pueden variar de una región a otra, aunque se utilizan comúnmente algunos otros estándares:
Norteamérica (ANSI/NEC):
- Cableado primario de alta tensión (H1, H2): Generalmente se utiliza el color negro, rojo o naranja.
- Cableado secundario de baja tensión (X1, X2, X3): Generalmente blanco, negro y rojo.
Internacional (IEC):
- Cableado primario: Marrón (L1), Negro (L2) y Gris (L3).
- Cableado secundario (neutro o tierra): Azul en neutro y verde/amarillo en tierra.
Importante: Consulte siempre las normas y regulaciones eléctricas regionales para cumplir con las normas y garantizar su seguridad.
Códigos de colores comunes utilizados en transformadores eléctricos
Los códigos de color del cableado de transformadores eléctricos son esenciales para garantizar la seguridad, una instalación correcta y, de hecho, el mantenimiento. A continuación, se presenta una tabla consolidada elaborada a partir de las principales normas de referencia y las prácticas más adoptadas a nivel mundial:
| Región/Estándar | Tipo de alambre | Codigo de color | Propósito |
|---|---|---|---|
| América (ANSI/NEC) | Voltaje primario (alto voltaje) | Negro, rojo o naranja | Identificación de fase |
| América (ANSI/NEC) | Voltaje secundario (bajo voltaje) | Blanco (neutro), negro o rojo (vivo) | Sistemas residenciales de 120/240 V |
| América (ANSI/NEC) | Cables de tierra | Cobre verde o desnudo | Conexión a tierra de seguridad |
| Internacional (CEI) | Primaria (trifásica) | Marrón (L1), Negro (L2), Gris (L3) | Identificación de alto voltaje trifásico |
| Internacional (CEI) | Secundario (Neutro) | Azul | Cable neutral |
| Internacional (CEI) | Secundario (Tierra) | Verde / Amarillo | Cable a tierra |
Aplicaciones clave de los sistemas de voltaje:
- Transformadores monofásicos: Los colores distinguen la línea (activa), el neutro y la tierra para sistemas más pequeños, generalmente para fines residenciales o comerciales livianos.
- Transformadores trifásicos: Las fases deben estar claramente identificadas como L1, L2 y L3 para garantizar el equilibrio de las cargas y la correcta rotación. No usar los códigos de colores locales puede provocar errores operativos.
Advertencia de seguridad: En todas las instalaciones y trabajos de mantenimiento, verifique siempre los códigos eléctricos locales y consulte con un profesional certificado para evitar riesgos. El etiquetado adecuado y el cumplimiento de las normas son los requisitos mínimos que se deben cumplir al manipular el cableado de transformadores eléctricos.
Identificación del color de los cables para circuitos primarios y secundarios
La correcta identificación del color de los cables en los circuitos primarios y secundarios es fundamental para garantizar la seguridad, las normas, el cumplimiento normativo y facilitar la resolución de problemas. En Estados Unidos, se suelen utilizar cables negros, rojos o azules para el circuito primario en tres fases. El negro suele representar la fase A, el rojo la fase B y el azul la fase C. Para la línea neutra, el color es blanco o gris, y la línea de tierra debe ser verde o verde con una franja amarilla.
Para los circuitos secundarios, los estándares de color pueden variar según la configuración de los transformadores. Por lo general, en sistemas de baja tensión, el negro representa la fase A, el rojo la fase B, el azul la fase C y el blanco o gris el neutro. El verde o verde con una franja amarilla representa el cable de tierra en todas las instalaciones de circuitos secundarios.
Consulte siempre el Código Eléctrico Nacional (NEC) o las normativas regionales para confirmar los requisitos de codificación por colores, ya que pueden variar según la región o la aplicación. La verificación minuciosa y el etiquetado correcto evitan confusiones, especialmente durante el mantenimiento.
Códigos de colores de cables neutros y de tierra
Los cables neutro y de tierra desempeñan funciones esenciales para la seguridad y el correcto funcionamiento de los circuitos. El color generalmente asignado al cable neutro es blanco o gris en Estados Unidos, según lo estipula el NEC. En cuanto a los cables de tierra, el estándar aceptado es el verde o verde con una franja amarilla. Estos colores garantizan la identificación clara de los cables y ayudan a evitar errores de cableado.
Los códigos de color también pueden variar a nivel mundial. Por ejemplo, en Europa, el cable neutro se etiqueta como azul y el cable de tierra como verde con una franja amarilla. De hecho, esta codificación se mantiene igual en la mayoría de las instalaciones del Reino Unido. Australia parece seguir un patrón similar, con el azul para el neutro y el verde con una franja amarilla para la tierra. Consulte siempre las normativas y estándares locales aplicables, como IEC o NEC, antes de realizar cualquier trabajo eléctrico. El cumplimiento de los códigos adecuados minimiza los riesgos y garantiza la seguridad y fiabilidad a corto plazo del funcionamiento de los sistemas eléctricos.

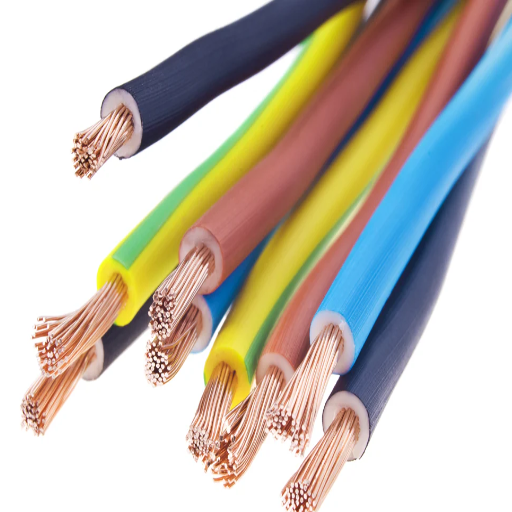

Códigos de colores de cableado y seguridad eléctrica
Se deben tener en cuenta algunos puntos importantes en relación con las cuestiones de seguridad eléctrica y los códigos de colores del cableado:
¿Por qué se consideran importantes los códigos de colores del cableado?
Los códigos de colores del cableado son importantes para indicar el funcionamiento de un cable y, de ese modo, prevenir riesgos eléctricos y garantizar el cumplimiento de las regulaciones locales.
¿Qué representan los colores estándar de un cable?
Normalmente, el marrón representa el cable con corriente o activo (rojo en sistemas de cableado antiguos), el azul el neutro (negro en sistemas de cableado antiguos) y el verde con franjas amarillas la tierra. Sin embargo, estos colores pueden variar según el país; consulte siempre los códigos locales.
¿Cómo trabajar de forma segura?
Asegúrese de que la electricidad esté desconectada al realizar cualquier trabajo eléctrico. Siga siempre las normas más recientes de su zona, como IEC o NEC. Considere contratar a un electricista cualificado si el trabajo es complejo.
De esta manera se garantizará su seguridad y la confiabilidad del sistema eléctrico.
Precauciones de seguridad al trabajar con cables de transformadores
Al trabajar con el cableado de transformadores, la seguridad es primordial, ya que representa un peligro eléctrico. A continuación, se ofrecen respuestas y consejos concisos basados en las mejores prácticas:
¿Por qué es importante la codificación por colores de los cables?
La codificación por colores de los cables facilita la correcta identificación de los cables de fase, neutro y tierra, y minimiza el riesgo de conexiones incorrectas. Siempre verifique los códigos de colores según las normas locales, ya que pueden variar según el lugar.
¿En qué se diferencian los cables del transformador de los cables normales?
Los cables de los transformadores están invariablemente aislados para altas tensiones, incluyendo los devanados primario y secundario. Por lo tanto, es crucial que estos cables estén correctamente identificados para su correcta instalación y funcionamiento.
¿Cómo se pueden realizar trabajos eléctricos de forma segura?
- Apague la fuente de alimentación antes de comenzar cualquier trabajo.
- Continúe y utilice herramientas aislantes; guantes y gafas de seguridad también resultarán eficaces.
- Tenga en cuenta cualquier normativa local, tal vez las normas IEC o NEC.
- Para una instalación compleja, busque siempre la opinión de un electricista cualificado.
Nota de seguridad importante: Recuerde: los transformadores funcionan con alto voltaje y cualquier manipulación incorrecta puede causar lesiones o daños muy graves. Revise todo dos veces durante la instalación o el mantenimiento, y preste siempre atención a la posición de los cables con corriente.
Identificación de problemas de cableado mediante códigos de color
Los códigos de color para cableado son una guía esencial para corregir posibles problemas eléctricos, garantizar la seguridad y mantener la integridad del sistema. Cada país aplica estándares de color específicos, como el NEC (Código Eléctrico Nacional) en EE. UU. o las normas IEC en Europa. A continuación, se presentan algunos códigos de color para cableado comúnmente aceptados y sus significados correspondientes:
- Negro y rojo: Cableado con corriente o en caliente. Si un cable negro/rojo abierto interrumpe el flujo de energía y causa un peligro, verifique siempre si el cable negro/rojo está desgastado o tiene una conexión incorrecta.
- Cables blancos (en EE. UU.) o cables azules (Europa): Neutro. Los daños o la conexión incorrecta de estos cables impiden que se complete el circuito, lo que provoca fallos en el sistema.
- Cables verde y amarillo/verde: Conexión a tierra. Los cables de tierra rotos o desconectados eliminan cualquier posibilidad de protección contra fallas, lo que resulta en riesgo de descarga eléctrica.
Para problemas de cableado, primero inspeccione los cables para detectar desgaste, decoloración y conexiones incorrectas. Como alternativa, puede usar un multímetro para comprobar funciones como el voltaje y la continuidad y verificar que el cable funcione correctamente. En cualquier caso, tenga en cuenta los colores de los cables según las normas de su región y reemplace los cables dañados o repárelos antes de crear riesgos. Si tiene dudas, es fundamental consultar con un electricista para garantizar el cumplimiento normativo y la seguridad.
Mejores prácticas para el mantenimiento del cableado
Sea cual sea el sistema eléctrico, el mantenimiento adecuado del cableado es fundamental para garantizar la seguridad y la eficiencia. Algunas prácticas clave son:
Inspecciones regulares
Se realizan inspecciones visuales de todo el cableado cada dos meses para detectar signos de desgaste, como deshilachado, decoloración o cables expuestos. Preste atención a cualquier olor inusual, ya que puede ser señal de sobrecalentamiento.
Mantenga los cables organizados
Los cables, una vez agrupados correctamente, se aseguran con bridas o conductos para evitar enredos y posibles daños causados por una persona. Nunca sobrecargue los circuitos; distribuya adecuadamente las cargas eléctricas.
Compruebe si hay conexiones sueltas
Las conexiones sueltas deben apretarse, ya que pueden representar riesgos de seguridad e interrumpir el suministro eléctrico. Apriete firmemente con un destornillador o una herramienta adecuada.
Pruebe los sistemas con frecuencia
Verifique el voltaje, la continuidad y el amperaje de los circuitos con un multímetro. Las pruebas pueden confirmar el correcto funcionamiento de los cables y ayudar a prevenir posibles fallas eléctricas.
Actualice el cableado cuando sea necesario
Si el cableado se considera obsoleto o dañado, reemplácelo con materiales que cumplan con el código eléctrico más reciente. Por ejemplo, podría ser necesario reemplazar el cableado de aluminio por uno de cobre para mejorar la seguridad.
Proteja el cableado de los peligros
Mantenga los cables alejados del calor, alfombras o zonas de mucho tráfico. Se debe proporcionar un aislamiento adecuado para minimizar la posibilidad de cortocircuitos o daños causados por la humedad.
Contrata profesionales cuando sea necesario
Para proyectos complejos o de gran escala, siempre se debe consultar a un electricista autorizado para cumplir con las regulaciones locales y garantizar la seguridad adecuada y una larga vida útil.
Seguir estos pasos reducirá la probabilidad de que surjan problemas eléctricos y evitará que los sistemas de cableado se deterioren con el tiempo.

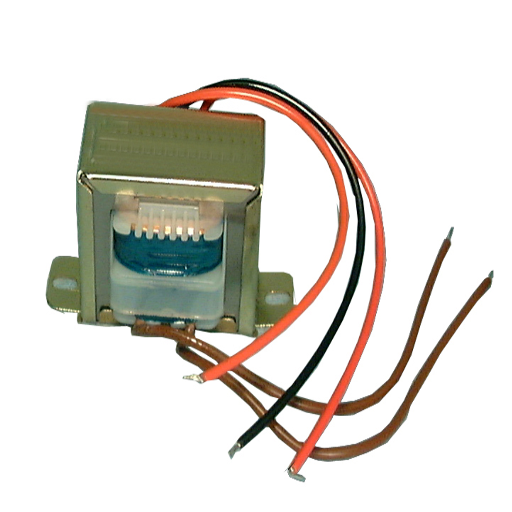

Aplicación de códigos de colores para cables de transformadores
Los códigos de color de los cables para transformadores ayudan a identificar las funciones de los cables durante la instalación o el mantenimiento. En general, los códigos aplicados a los cables del lado primario son diferentes a los aplicados a los cables del lado secundario para mayor claridad. Normalmente:
- Cables del lado primario (alimentación entrante): Generalmente en blanco y negro.
- Cables del lado secundario (conexiones de salida): El rojo y el amarillo son colores comunes para los transformadores reductores.
Estos códigos ayudan a evitar errores de conexión, promueven la seguridad y facilitan la resolución de problemas. Siga siempre las instrucciones del manual del transformador específico o las normas locales para obtener la orientación adecuada.
Cómo aplicar códigos de color en diferentes sistemas eléctricos
La codificación por colores en las instalaciones eléctricas se implementa con fines de seguridad, funcionamiento y cumplimiento de las normativas locales. Siempre se debe identificar primero el nivel de voltaje y la finalidad del sistema, ya que esto será fundamental para elegir el código de color adecuado. Por ejemplo, el código de color para un sistema industrial de alto voltaje podría ser completamente diferente al de un sistema de cableado residencial.
Las prácticas comunes son:
- Cables de tierra: Normalmente verde o verde con rayas amarillas.
- Cables neutros: Generalmente de color blanco o gris.
- Cables vivos/calientes: Los colores varían (negro, rojo o azul, etc.) para indicar las fases y los tipos de sistemas.
Dependiendo de otras particularidades, como en un sistema trifásico, se utilizan colores individuales para cada fase (p. ej., negro, rojo y azul, según el código estadounidense para sistemas de 120/240 voltios). De igual manera, en sistemas internacionales, como las normas IEC, se utilizan los colores marrón, negro y gris para los cables de línea.
En primer lugar, antes de comenzar cualquier trabajo eléctrico, consulte el NEC, las directrices IEC, las normas locales, etc., para verificar los códigos de color exactos que debe conocer y utilizar. Siempre contrate a un técnico cualificado para sistemas cuya instalación sea compleja o arriesgada. La correcta aplicación de dicho código, junto con un etiquetado adecuado, limitará los errores y promoverá la fiabilidad.
Ejemplos reales de aplicaciones de cableado
Cableado Residencial
El cableado residencial se centra principalmente en realizar instalaciones eléctricas seguras y eficientes en los hogares. Estas instalaciones pueden incluir iluminación, enchufes y electrodomésticos como refrigeradores y lavadoras. Generalmente, estos cables están codificados por colores para identificar cables con corriente, neutro o tierra. Por ejemplo, en EE. UU., se utiliza el negro y, a veces, el rojo para los cables con corriente, el blanco para los neutros y el verde o cobre desnudo para las conexiones a tierra.
Cableado industrial
El cableado industrial generalmente se ocupa del cableado de alta tensión para el suministro de energía a maquinaria y equipos pesados. Estas aplicaciones de cableado requieren un aislamiento resistente y el cumplimiento de las normas de seguridad establecidas por el NEC o la IEC. Entre otras cosas, esto incluye el cableado de un centro de control de motores para grandes líneas de producción, donde el cableado debe realizarse con precisión para garantizar la eficiencia y la seguridad de los empleados que trabajan allí.
Cableado de datos y TI
Hoy en día, el cableado Ethernet para internet es el cableado de datos típico que emplean las empresas para sus comunicaciones. Estos sistemas incorporan soluciones de cableado estructurado para una conectividad fluida, con mínimas interferencias y máxima velocidad. Para ello, se utiliza un código de colores, asignando diferentes colores a las conexiones de transmisión, recepción o tierra.
Sistema de cableado automotriz
Estos sistemas conectan diferentes componentes eléctricos de un vehículo (cableado y sistemas de control, por ejemplo, faros, baterías y computadoras de a bordo). Los códigos de color estándar varían según el fabricante, pero los circuitos deben permanecer funcionales y confiables, a la vez que soportan vibraciones, calor y humedad.
Sistemas de Energías Renovables
El cableado de energías renovables implica la interconexión de paneles, inversores y baterías. Debido a los diferentes niveles de voltaje, todas las instalaciones deben cumplir con las normas de seguridad y, por lo general, implican el uso de materiales robustos y resistentes a la intemperie, especialmente para aplicaciones en exteriores.
Tendencias futuras en los estándares de color del cableado
Un aspecto clave de la evolución de los sistemas eléctricos es la tendencia hacia la armonización global de los estándares de color del cableado para erradicar la confusión en proyectos internacionales. Muchas organizaciones promueven el uso de la norma IEC 60446, que facilita la identificación al asignar colores específicos según la función del cable. Por lo tanto, los cables neutros se asignarán en azul, mientras que el verde-amarillo se asignará a tierra. Por otro lado, las tecnologías inteligentes y los sistemas de energía renovable están creando la necesidad de diseños de cableado más complejos, combinando cables marcados para datos y energía. El futuro, por lo tanto, está determinado por innovaciones como el aislamiento biodegradable y los conductores codificados por colores para aplicaciones de alta gama, con el objetivo de lograr sostenibilidad y seguridad.
Mantenimiento y resolución de problemas del cableado del transformador
El mantenimiento del cableado del transformador es fundamental para garantizar un rendimiento óptimo y prevenir fallos del sistema. Las actividades de mantenimiento suelen incluir la inspección del cableado para detectar desgaste, calentamiento o corrosión. Además, es necesario revisar y apretar las conexiones para evitar contactos sueltos, que podrían causar arcos eléctricos o caídas de tensión. Se realiza una prueba de resistencia del aislamiento para detectar posibles deterioros en el aislamiento del cable. Asimismo, se pueden utilizar imágenes térmicas para detectar puntos calientes que podrían indicar una sobrecarga o una mala conexión.
Al solucionar problemas de cableado de transformadores, verifique inmediatamente todas las conexiones con el diagrama de cableado para asegurar su correcto montaje. Utilice un multímetro para medir la continuidad, el voltaje y la resistencia para detectar cualquier anomalía. Compruebe si hay daños visibles en los cables y el aislamiento que puedan estar fundiéndose. Para otros problemas complejos, se recomienda utilizar equipos de prueba avanzados, como un megóhmetro o un comprobador TTR. Estos ayudan a determinar la integridad del cableado y el rendimiento de los transformadores, respectivamente. De esta manera, al considerar el mantenimiento rutinario y la resolución de problemas, se pueden abordar rápidamente los problemas más comunes.
Identificación de problemas comunes de cableado
El cableado puede ocasionar numerosos problemas, desde pequeñas molestias hasta graves peligros. Algunos de los problemas más comunes incluyen:
Conexiones sueltas
Un cableado suelto puede causar un ligero parpadeo en las luces, a veces cortes de luz o calentamiento. Asegúrese de que todas las conexiones estén bien ajustadas, especialmente en las cajas de conexiones y los enchufes.
Circuitos sobrecargados
En un circuito sobrecargado, los disyuntores se disparan casi de inmediato o se funden los fusibles. Las cargas eléctricas deben redistribuirse o ser lo suficientemente grandes como para acomodarlas.
Tomas de corriente o interruptores defectuosos
Un tomacorriente o interruptor puede fallar debido a daños o desgaste. Reemplazar rápidamente los tomacorrientes o interruptores dañados reduce el riesgo de descarga eléctrica.
Aislamiento dañado
Los cables con aislamiento desgastado o derretido son vulnerables a cortocircuitos e incendios eléctricos. Reemplace los cables afectados e inspeccione si hay fuentes de calor que contribuyan al daño.
Cableado incorrecto o mala instalación
Si se produce un cableado incorrecto, los sistemas podrían no funcionar correctamente o volverse peligrosos. Revise nuevamente las instalaciones con los diagramas y las normas a seguir y corrija los errores de inmediato.
Para solucionar estos problemas, es necesario investigar con cuidado, usar las herramientas adecuadas y priorizar la seguridad. Si el problema persiste o si considera que supera sus capacidades, solicite ayuda a un profesional; se recomiendan los servicios de un electricista certificado.
Controles de mantenimiento periódicos para garantizar la seguridad
Para mí, la seguridad y la prevención de posibles problemas son fundamentales mediante revisiones. Reviso el cableado, las conexiones y los equipos para detectar cualquier desgaste, conexión suelta o indicios de sobrecalentamiento. Programo estas revisiones periódicamente para prevenir problemas, solucionando pequeños problemas antes de que se conviertan en averías graves. Si detecto algo sospechoso o algo que escapa a mi control, no lo dudo; llamo a un electricista cualificado para que ponga en marcha el proceso de forma segura y eficaz.
Pautas para el recableado y la actualización de transformadores
Los transformadores requieren recableado y actualización con una planificación meticulosa y estándares de seguridad para su óptimo rendimiento y mayor vida útil. Estas son pautas detalladas que garantizan su cumplimiento durante el proceso:
Especificaciones del transformador
Primero, revise las especificaciones del transformador existente, que pueden incluir las tensiones nominales primaria y secundaria, la capacidad de potencia, el tipo de fase y la clase de aislamiento. Todo el cableado o los componentes actualizados deben cumplir con los requisitos operativos y las demandas de carga actuales. Por ejemplo, en aplicaciones industriales, es muy probable que se prioricen diseños de alta eficiencia para el transformador, de modo que gestione las cargas energéticas eficientemente sin sobrecalentarse.
Evaluar el requisito de carga
Calcule los requisitos de carga actuales y futuros antes del proceso de recableado. Las normas de la industria establecen que el transformador debe mantenerse a aproximadamente el 80 % de su carga para garantizar la eficiencia y evitar el sobrecalentamiento durante los picos de demanda. Una actualización puede implicar el uso de transformadores de mayor capacidad para satisfacer el mayor consumo de energía.
Utilice buenos materiales
Para mayor eficiencia y confiabilidad, utilice buenos materiales aislantes y bobinados de cobre o aluminio, según corresponda. Los bobinados de cobre, aunque costosos, ofrecen mejor conductividad y durabilidad; por lo tanto, son los preferidos en aplicaciones de servicio pesado.
Instalar sistemas de monitoreo avanzados
Los transformadores que se instalan deben estar equipados con un sistema de monitoreo avanzado, que incluya sensores térmicos y analizadores de carga, para medir el rendimiento y detectar posibles fallas en tiempo real. Estudios han demostrado que las empresas que han implementado tecnología de monitoreo han reducido sus costos de mantenimiento en casi un 30%, aumentando así la eficiencia operativa.
Respetar los estándares de la industria
El diseño de transformadores, las técnicas de recableado y los protocolos de seguridad deben cumplir con los estándares de la industria, como IEEE C57 e IEC 60076. El cumplimiento de estos estándares garantiza el cumplimiento y reduce los incidentes de fallas de equipos o riesgos para la seguridad humana.
Precauciones de seguridad durante el cambio de cables
Antes de comenzar el proceso de recableado, asegúrese de que el transformador esté desenergizado y de que la energía almacenada esté completamente descargada. Se recomienda el uso de equipo de protección personal (EPP), como guantes aislantes y gafas de seguridad. Es obligatorio el uso de ropa de protección contra arco eléctrico en caso de una descarga accidental.
Pruebas y validación posteriores a la actualización
Realice pruebas rigurosas después de recablear o actualizar para verificar la funcionalidad y la seguridad. Estas pruebas incluyen la resistencia de aislamiento, la polaridad y la capacidad de carga, entre otras. Documentar adecuadamente estas pruebas es fundamental para un buen registro y como referencia futura.
Punto clave: La aplicación de estas directrices y las mejoras relacionadas con los transformadores deberían proporcionar una mayor eficiencia, seguridad y vida útil en los sistemas eléctricos.
Fuentes de referencia
Preguntas Frecuentes (FAQ)
¿Cuál es el código de colores del cableado del transformador?
El código de colores del cableado del transformador es un esquema de colores estandarizado que indica la función de un cable en un transformador. Este código de colores ayuda a garantizar la uniformidad y la seguridad en las instalaciones eléctricas, especialmente al identificar dos cables que pueden tener funciones diferentes, como los circuitos primario y secundario.
¿Por qué es importante codificar por colores el cableado eléctrico?
Por lo tanto, la codificación por colores es un elemento esencial para la identificación segura del cableado eléctrico. Permite a los electricistas y técnicos identificar rápida y fácilmente qué cables conducen la corriente, generalmente rojo y negro, y cuáles son neutros o de tierra. El cumplimiento de un estándar de color universal podría reducir el riesgo de accidentes durante la instalación o el mantenimiento.
¿Qué significan los colores rojo y negro en los cables del transformador?
En el cableado de transformadores, los cables rojo y negro suelen indicar cables con corriente o "calientes". El rojo representa la tensión secundaria, mientras que el negro podría indicar la tensión primaria. Conocer estos colores permitirá realizar la instalación correctamente y evitar errores en ciertas aplicaciones.
¿Cómo identifico los cables neutros en el cableado del transformador?
Los cables neutros suelen tener un código de color distinto al de los cables con corriente; en la mayoría de los casos, pueden ser blancos o grises. La identificación de estos cables es fundamental para la seguridad y el correcto funcionamiento del sistema eléctrico.
¿Cuáles son las precauciones que debo tomar al trabajar con cables de transformador?
Trabajar con cables de transformadores debe ir acompañado de diversas precauciones de seguridad. Desconecte la alimentación antes de tocar los cables. Utilice herramientas aislantes y ropa protectora para evitar cualquier accidente eléctrico. Conocer los colores del cableado también ayudará a prevenir este tipo de accidentes durante el mantenimiento.
¿Un estándar universal para la codificación por colores de los cables de los transformadores?
Si bien numerosos países aplican sus propios códigos distintivos de colores de cables, existen ciertas normas generalmente aceptadas. Estos códigos habrían facilitado a electricistas e ingenieros trabajar de forma segura y eficiente, independientemente de su ubicación.
¿Cómo se logra la seguridad con códigos de cableado consistentes?
La seguridad se basa en códigos de color de cables uniformes, ya que permiten identificar al instante su propósito. Si se sigue un código de color uniformemente en todos los casos, se minimiza la posibilidad de errores, lo que se traduce en instalaciones eléctricas y mantenimiento más seguros.
¿Pueden diferir los códigos de colores del cableado según sus aplicaciones?
¡Exactamente! Dependiendo del procedimiento o la localidad, los códigos de colores del cableado pueden variar. En ocasiones, una industria o un país extranjero pueden adoptar su propio sistema de codificación por colores, que difiere de los sistemas estándar. Por lo tanto, siempre es recomendable verificar los códigos pertinentes antes de realizar cualquier trabajo eléctrico, así como la seguridad y el cumplimiento normativo.
