Gérer tous les câbles autour de votre réseau domestique Cela peut devenir une tâche fastidieuse, mais ce n'est pas une fatalité. Un réseau bien organisé est propre et fonctionnel, exempt d'interférences, ce qui facilite le dépannage. Que vous soyez un passionné de technologie souhaitant installer une maison connectée, télétravailler et moderniser son bureau à domicile, ou simplement lassé des câbles emmêlés, la gestion des câbles est indispensable. Ce guide vous propose des idées, des outils et des méthodes efficaces pour organiser les câbles de manière ordonnée et maintenir une installation bien organisée. Transformez un espace de travail désordonné en un espace de travail propre et agréable, tout aussi fonctionnel.

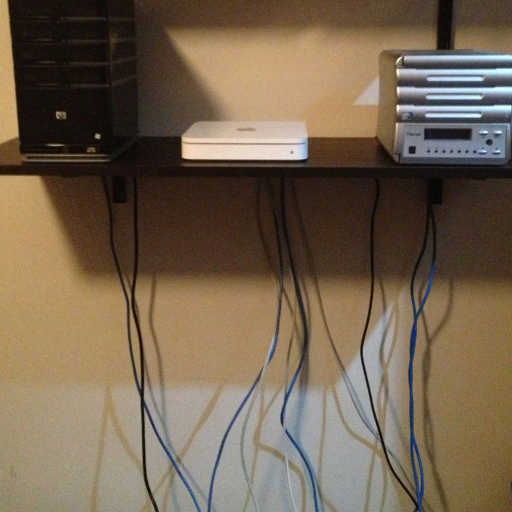

Comprendre les câbles réseau
Les câbles réseau connectent les appareils et permettent le transfert de données entre les ordinateurs, les routeurs, les commutateurs et autres équipements d'un réseau câblé. Les plus courants sont les câbles Ethernet, notamment les Cat5e, Cat6 et Cat6a. Ces chiffres indiquent les débits et les niveaux de performance, un chiffre plus élevé indiquant des débits de transmission plus rapides et potentiellement une meilleure protection contre les interférences. Généralement, ces câbles contiennent des paires torsadées, d'où leur nom, qui permettent de résister aux interférences provenant de sources externes et d'autres paires de câbles internes, afin de garantir une qualité de signal optimale. Cependant, le choix du câble réseau dépend des débits pris en charge et des distances à parcourir ; une installation correcte est donc primordiale pour garantir une connectivité efficace et fiable.
Types de câbles réseau
Une gestion appropriée des câbles du réseau domestique implique le regroupement, l’étiquetage, la sécurisation des câbles, la minimisation des interférences et la garantie d’une accessibilité facile.
|
Point clé |
Description |
|---|---|
|
Regroupement |
Regroupez soigneusement les câbles. |
|
Étiquetage |
Étiquette pour une identification facile. |
|
Sécurisation |
Utilisez des clips/attaches. |
|
Interférence |
Tenir à l'écart de l'électricité. |
|
Accessibilité |
Permettre un accès facile. |
Choisir le bon câble Ethernet
Choisir le bon type de câble Ethernet pour votre réseau peut être une étape cruciale pour obtenir un débit et des performances optimales. Les câbles Ethernet sont classés en fonction de leurs capacités énergétiques, notamment leur bande passante, leur débit et leur blindage.
Cat5e (Catégorie 5e) : Le câble Cat5e est une version améliorée de l'ancien câble Cat5, offrant des débits allant jusqu'à 1 Gbit/s et une bande passante de 100 MHz. Il est donc particulièrement adapté aux réseaux domestiques et aux petites entreprises qui nécessitent vitesse et fiabilité.
Cat6 (Catégorie 6) : Ce câble offre des performances supérieures, jusqu'à 10 Gbit/s, sur des distances plus courtes (jusqu'à 55 m) et une bande passante de 250 MHz. Il est largement utilisé dans les environnements exigeant une transmission de données plus élevée, comme pour le streaming ou les jeux.
Cat6a (catégorie 6 augmentée) : le câble Cat6a prend en charge 10 Gbit/s pour des distances allant jusqu'à 100 m et une bande passante de 500 MHz, ce qui en fait un choix privilégié pour les applications d'entreprise ou les réseaux domestiques conçus pour être à l'épreuve du temps.
Cat7 (Catégorie 7) : Avec une bande passante allant jusqu'à 600 MHz et des paires torsadées blindées à l'intérieur du câble, le Cat7 offre une meilleure immunité aux interférences que les autres câbles. Son utilisation est idéale pour les installations professionnelles.
Cat8 (Catégorie 8) : La nouvelle catégorie de câble Ethernet, Cat8, est conçue pour un transfert de données ultra-rapide, avec des débits atteignant 25 à 40 Gbit/s et une bande passante impressionnante de 2 GHz. Ces câbles sont principalement utilisés dans les centres de données et les environnements de serveurs haut de gamme.
Lors de l'achat d'un câble Ethernet, tenez compte de facteurs tels que la bande passante, la vitesse de votre forfait internet, la distance entre les appareils et la protection contre les interférences. L'adéquation de ces facteurs à vos besoins garantira l'efficacité et la fiabilité de votre réseau.
Utilisations courantes des câbles réseau
Les câbles réseau ont d'innombrables applications, tant dans les environnements domestiques que commerciaux. Voici quelques-unes des principales applications, selon leur type :
Connexion d'appareils pour l'accès à Internet : Les câbles Ethernet permettent un accès rapide à Internet pour des appareils tels que les ordinateurs, les routeurs et les modems. Les câbles Cat. 6 et Cat. 6a sont parmi les câbles Ethernet les plus prisés à la maison et au bureau, où une connexion stable est essentielle pour des activités telles que le streaming, les jeux en ligne ou la visioconférence.
Centres de données et fermes de serveurs : Grâce à leur capacité à gérer des transferts de données à grande échelle, ils sont largement utilisés dans les centres de données équipés de câbles Ethernet hautes performances Cat. 7 et Cat. 8. Leurs vitesses de transmission peuvent atteindre 40 Gbit/s, avec une bande passante pouvant atteindre 2 GHz, ce qui leur permet de gérer des débits élevés avec une latence minimale.
Systèmes d'automatisation industrielle : Dans un environnement industriel, les câbles relient les machines et les systèmes aux contrôleurs centraux. Les câbles Ethernet blindés, tels que les câbles Cat. 6a et Cat. 7, sont de plus en plus précieux dans les environnements où les interférences électromagnétiques des appareils électriques perturbent la fluidité des communications.
Systèmes de caméras IP : les câbles Ethernet sont largement utilisés, même par les systèmes de sécurité les plus modernes, pour alimenter les caméras IP et transmettre les données vidéo. Grâce à la technologie Power over Ethernet (PoE), le déploiement est simplifié, car elle assure l'alimentation et le transfert de données via un seul câble, réduisant ainsi le besoin de câblage supplémentaire.
Intégration domotique : les systèmes domotiques utilisent des câbles réseau pour connecter les hubs, les appareils électroménagers et les équipements de divertissement connectés. Ce type de connexion filaire offre une stabilité et une vitesse nettement supérieures à celles des réseaux sans fil, notamment pour les activités gourmandes en bande passante, comme le streaming 4K ou les transferts de fichiers volumineux.
Établissements d'enseignement et de recherche : Les universités et les établissements de recherche s'appuient sur des câbles réseau pour la mise en place de vastes réseaux locaux (LAN). Ces réseaux facilitent les transferts de données à haut débit entre les laboratoires, les bibliothèques et les bureaux administratifs, favorisant ainsi la collaboration et l'accès aux ressources.
Grâce à la connaissance de ses utilisations polyvalentes, les particuliers et les organisations travaillant dans ce domaine peuvent améliorer leurs solutions de connectivité pour des performances et une fiabilité accrues.

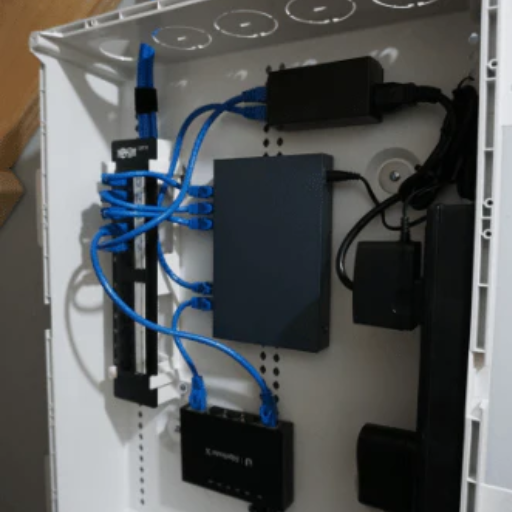

Importance de la gestion des câbles
La gestion des câbles est idéale pour maintenir le fonctionnement et l'efficacité du lieu de travail ou du réseau. Des câbles bien organisés présentent des risques tels que les trébuchements et les dommages matériels, rendant l'environnement dangereux. De tels câbles permettent également un fonctionnement plus efficace des systèmes grâce à une production de chaleur et à des interférences électriques réduites. Cependant, les câbles doivent être bien entretenus afin de résoudre rapidement les problèmes existants. La gestion des câbles doit donc être une priorité absolue pour la sécurité, la fiabilité et la facilité d'utilisation.
Avantages d'une bonne gestion des câbles réseau
Une gestion des câbles efficace offre de nombreux avantages, notamment une sécurité accrue, une exploitation optimisée et une efficacité accrue. Ces avantages incluent la prévention des risques de trébuchement et des dommages aux câbles, qui pourraient entraîner des coûts de réparation ou des temps d'arrêt importants. D'un point de vue fonctionnel, la gestion des câbles améliore l'exploitation du réseau en évitant les interférences de signal et en garantissant une circulation d'air adéquate vers les équipements, réduisant ainsi les risques de surchauffe. Du point de vue de l'efficacité du dépannage et des mises à niveau, elle permet un gain de temps considérable en cas de maintenance ou d'extension. Enfin, elle projette une excellente image de marque, essentielle dans un environnement professionnel ou client. Pour garantir le bon fonctionnement et la longévité des équipements réseau, la gestion des câbles doit être une priorité.
Impact sur les performances du réseau
Voici un excellent exemple : une gestion adéquate des câbles a un impact significatif sur les performances du réseau et peut être mesurée quantitativement. Une mauvaise gestion des câbles entraîne des interférences de signal et des pertes de paquets de données, ce qui ralentit le débit du réseau et diminue sa fiabilité. Correctement mis en œuvre, les systèmes de câblage structuré ont un impact positif sur la transmission de données en minimisant la diaphonie et la dégradation du signal. Par exemple, les câbles STP dans des systèmes bien organisés contribuent considérablement à réduire les interférences électromagnétiques (IEM), un facteur de perturbation fréquent dans les réseaux haut débit.
Selon des études récentes, les centres de données peuvent augmenter leur efficacité de refroidissement de 20 % grâce à une meilleure gestion des câbles. Ces effets combinés entraînent une réduction de la consommation d'énergie et des pertes de disponibilité du réseau. Ainsi, en permettant des besoins en bande passante plus élevés, une infrastructure bien gérée n'entravera pas les performances des applications pour les visioconférences, les environnements cloud et le streaming. Cela démontre clairement la nécessité d'une infrastructure de câblage bien organisée pour répondre aux exigences d'un monde connecté.
Éviter les erreurs courantes de gestion des câbles
Une bonne gestion des câbles est essentielle ; cependant, des erreurs courantes peuvent nuire aux performances et à la durée de vie du système. Un problème fréquent est l'étiquetage incorrect : les câbles mal étiquetés sont souvent difficiles à dépanner, et des études montrent que les temps d'arrêt pourraient être divisés par deux grâce à un étiquetage approprié. L'encombrement des câbles est un autre problème majeur : ils produisent de la chaleur, ce qui peut réduire la durée de vie des équipements, voire créer un risque d'incendie. Les normes industrielles recommandent une circulation d'air suffisante pour éviter la surchauffe des câbles.
Une autre erreur fréquente consiste à utiliser des types de câbles inappropriés. Par exemple, l'utilisation de câbles de catégorie 5 avec des câbles de catégorie 6 haut de gamme réduirait la vitesse de transfert globale et donc l'efficacité. Un autre problème est la fixation incorrecte des câbles par des attaches ou des supports inappropriés, ce qui peut entraîner des enchevêtrements et des contraintes physiques, et donc une usure de la connexion. Les experts recommandent d'utiliser des attaches Velcro plutôt que des serre-câbles, car elles sont réglables et moins susceptibles d'endommager l'isolation.
Enfin, le non-respect des dispositions adéquates pour la croissance future est également un facteur important. Un espace insuffisant pour les nouveaux câbles peut s'avérer coûteux et chronophage lors des mises à niveau. Une planification rigoureuse et des solutions de gestion modulaire des câbles permettent de gérer la croissance future avec un minimum de perturbations. En corrigeant ces erreurs courantes, les entreprises pourront optimiser leurs systèmes de câblage en termes de fiabilité et de sécurité.
Techniques efficaces de gestion des câbles réseau
Étiquetage et documentation : Étiquetez clairement tous les câbles et conservez une documentation détaillée de la configuration du réseau. Cela permet d'identifier rapidement les câbles, de réduire le temps de dépannage et de garantir un processus efficace de mise à niveau ou de réparation.
Organisation des câbles : Utilisez des chemins de câbles, des supports ou des attaches pour créer un chemin de câbles bien organisé et les fixer. Une organisation adéquate évite les enchevêtrements et minimise l'usure tout en améliorant l'accessibilité.
Évitez l'encombrement : Prévoyez un espace suffisant entre les câbles pour assurer une bonne dissipation de la chaleur et éviter les interférences de signal. N'entassez jamais trop de câbles dans un espace confiné ; prévoyez toujours une évolutivité.
Maintenance régulière : effectuez des inspections régulières des systèmes de câbles afin d'identifier et de corriger l'usure, les dommages et autres problèmes. Grâce à une maintenance proactive, vous pouvez éviter les perturbations potentielles et prolonger la durée de vie de votre réseau.
En mettant en œuvre ces pratiques, les entreprises peuvent améliorer leurs processus de gestion des câbles et atténuer les effets des contre-indications courantes, renforçant ainsi l’intégrité du système.
Utilisation de serre-câbles et de sangles Velcro
Le duo serre-câbles et bande Velcro est indispensable pour une gestion optimale des câbles. Les serre-câbles classiques, généralement en nylon, offrent la meilleure tenue pour maintenir fermement les câbles ensemble. Résistants, économiques, ils sont disponibles en plusieurs modèles, réutilisables ou non, pour répondre à différents besoins. Par exemple, dans les situations où les câbles sont constamment ajustés ou reconfigurés, les serre-câbles réutilisables sont très utiles, comme dans les centres de données ou les bureaux à domicile.
Les sangles Velcro offrent une alternative plus souple et ajustable. Elles sont mieux adaptées aux situations où les câbles doivent rester flexibles, comme ceux provenant d'équipements mobiles, comme entre un ordinateur portable et des appareils audiovisuels. Selon des études récentes, les sangles Velcro pourraient non seulement réduire de 40 % les dommages accidentels aux câbles, mais elles sont également plus respectueuses de l'isolation des câbles que les colliers de serrage classiques.
Combiner des serre-câbles et des bandes Velcro à quelques endroits permettra de maintenir un environnement de travail plus propre et plus sûr. Les serre-câbles sont parfaits pour les installations relativement permanentes, tandis que les bandes Velcro sont plus adaptées aux changements fréquents d'équipements. Cela facilite l'entretien des câbles, contribue grandement à leur longévité et permet de réduire l'encombrement de l'espace à long terme. Les passions sont omniprésentes, que ce soit à la maison ou au travail.
Mise en œuvre de la gestion des câbles horizontaux et verticaux
L’importance de la gestion des câbles horizontaux et verticaux est soulignée lorsqu’il s’agit de garantir une configuration ordonnée et un agencement de bureau efficace.
La gestion horizontale des câbles consiste à acheminer les câbles sur une surface plane, généralement dans un rack ou le long d'un bureau, afin qu'ils ne s'emmêlent pas et restent facilement accessibles pour les connexions. Il peut s'agir de gestionnaires de câbles horizontaux, tels que des goulottes, des chemins de câbles ou des organiseurs de câbles, conçus pour s'aligner avec la structure des racks de serveurs ou des postes de travail. Par exemple, un organiseur de câbles pour rack 1U gère généralement environ 24 câbles, allégeant ainsi l'installation informatique.
La gestion verticale des câbles, quant à elle, consiste à guider les câbles perpendiculairement le long des parois des racks ou des murs. Les accessoires de gestion verticale des câbles, tels que les passe-câbles verticaux avec goulottes ou crochets de suspension, optimisent l'espace vertical, désencombrant ainsi le sol et permettant de séparer les câbles selon leur fonction (alimentation et données, par exemple) afin de réduire les interférences.
Utilisés en tandem, les systèmes de câbles horizontaux et verticaux permettent la circulation d'air nécessaire pour éviter la surchauffe et facilitent l'accès pour la maintenance. Des études ont montré qu'un câblage structuré permet de gagner jusqu'à 50 % de temps en dépannage, ce qui se traduit par une efficacité opérationnelle accrue. Outre l'esthétique d'un espace, une gestion des câbles efficace améliore également la fonctionnalité et la durée de vie des équipements, au bureau comme à la maison.
Étiquetage des câbles pour une identification facile
L'étiquetage des câbles est une étape cruciale pour la mise en place d'un système de câblage organisé et efficace. Une identification correcte des câbles réduit le risque d'erreurs lors du dépannage, accélère le processus et s'avère même utile lors des opérations de maintenance régulières. Une étiquette de câble contient des informations essentielles, telles que la fonction des câbles, les équipements connectés ou leur destination. Des étiquettes thermorétractables, des étiquettes enveloppantes ou des étiquettes adhésives pré-imprimées peuvent donc être utilisées, garantissant la durabilité et la clarté de ces informations dans le temps.
Des statistiques récentes indiquent que l'étiquetage des câbles peut réduire la période de diagnostic d'environ 40 % dans les grands systèmes de réseaux ou les centres de données dotés d'une infrastructure câblée étendue. La plupart des ingénieurs préféreraient utiliser un code d'étiquetage uniforme, par exemple une norme reconnue comme la TIA-606-C, qui définit les paramètres des identifiants de câblage structuré. Par ailleurs, l'utilisation de couleurs pour les étiquettes facilite la reconnaissance visuelle, presque sans effort mental. Associées à une gestion des câbles efficace, les étiquettes constituent une solution efficace pour remédier à presque tous les problèmes rencontrés au bureau ou à la maison.

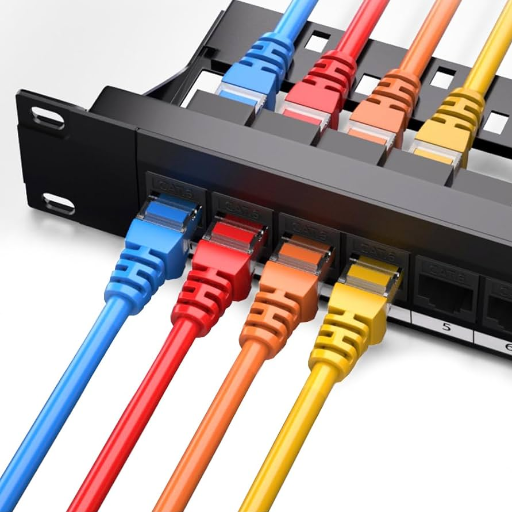

Configuration d'un rack de serveur pour la gestion des câbles
Planifiez la disposition : cartographiez l'emplacement de chaque élément d'équipement à l'intérieur du rack : regroupez les appareils ayant des fonctions similaires loin de l'encombrement des câbles et vers l'accessibilité.
Utilisez des accessoires de gestion des câbles : installez des panneaux de gestion des câbles et des organiseurs horizontaux et verticaux pour guider les câbles proprement et efficacement. Des bandes Velcro garantissent la sécurité de chaque regroupement de câbles.
Étiquetage des câbles : Assurez-vous d'étiqueter les câbles de manière claire et cohérente, en précisant le type de câble et la connexion qu'ils effectuent. Cet étiquetage facilitera grandement la maintenance et le dépannage.
Câbles d'alimentation et de données séparés : les câbles d'alimentation doivent être acheminés loin des câbles de données pour minimiser les interférences et améliorer la circulation de l'air dans le rack.
Prévoyez du jeu : ne tirez pas trop fort sur les câbles ! Un peu de jeu peut être utile pour effectuer des réglages ou des opérations de maintenance sans avoir à recâbler.
Après avoir effectué ces préparatifs, vous disposerez d'un système de gestion des câbles propre et efficace dans votre rack de serveur, garantissant de meilleures performances et une maintenance plus facile.
Choisir le bon rack de serveur
Le choix d'un rack de serveur adapté est une décision cruciale pour votre infrastructure informatique, car il impacte sa fonctionnalité, son évolutivité et son organisation. Voici quelques facteurs à prendre en compte lors du choix d'un rack :
Taille et dimensions du rack : Tout d’abord, connaissez-vous la hauteur (en unités ou « U »), la largeur et la profondeur que vous devez prévoir pour votre équipement ? La plupart des racks mesurent 19 pouces de large, tandis que leur hauteur varie de 18 U à 48 U. Assurez-vous qu’ils soient suffisamment profonds pour accueillir votre serveur et tout autre matériel, avec un espace suffisant pour la circulation de l’air et la gestion des câbles.
Capacité de charge : Calculez la capacité de charge maximale requise pour le rack, ce qui peut être utile si vous hébergez de nombreux serveurs ou équipements lourds. Elle varie généralement de 200 kg à plus de 3,000 XNUMX kg, selon le modèle. Tenez compte des ajouts matériels futurs lors de l'évaluation des exigences de poids.
Refroidissement et ventilation : Une bonne circulation de l'air est essentielle pour optimiser les performances d'un serveur. Les portes perforées, les panneaux grillagés et les kits de ventilation sont des options courantes pour améliorer le refroidissement. De plus, il est possible d'opter pour des racks à cadre ouvert ou à conception optimisée pour faciliter la circulation de l'air et limiter la surchauffe.
Options de distribution électrique : Choisissez des racks pouvant accueillir des PDU intelligents pour gérer l'alimentation. Pensez également à des racks avec gestion des câbles intégrée pour faciliter l'installation électrique.
Fonctionnalités de sécurité : La sécurité des centres de données est cruciale. Ces racks doivent être équipés de portes avant et arrière verrouillables, de panneaux latéraux et d'un système de contrôle d'accès. Ces fonctionnalités limiteront l'accès non autorisé au matériel sensible.
Évolutivité et flexibilité : Choisissez des racks modulaires, avec des supports réglables et des rails personnalisables pour s'adapter aux futures mises à niveau de l'infrastructure. Parmi les autres fonctionnalités qui facilitent cette évolution, citons les panneaux latéraux amovibles et le réglage sans outil.
Conformité et normes : Assurez-vous que le rack serveur est conforme aux normes industrielles, telles que la norme EIA-310, afin de garantir une compatibilité optimale avec les équipements informatiques. Il est également essentiel qu'il soit conforme aux normes de sécurité et environnementales, telles que les certifications UL.
En prenant en compte tous ces critères en détail, vous serez assuré d'investir dans une baie de serveurs adaptée à vos besoins actuels, tout en étant suffisamment flexible pour intégrer les technologies émergentes et répondre aux enjeux d'évolutivité. Une baie de serveurs de taille adaptée améliore les performances de l'équipement, facilite sa maintenance et améliore l'efficacité globale du centre de données.
Solutions de gestion des câbles pour racks de serveurs
Des solutions efficaces sont essentielles pour maintenir un environnement propre et organisé, assurer une circulation d'air optimale et assurer une maintenance adéquate des racks de serveurs. Voici une courte liste de bonnes pratiques, tirée de sources primaires :
Accessoires de gestion des câbles : L'utilisation appropriée de bras, de plateaux ou de crochets de gestion des câbles permet d'acheminer rapidement les câbles dans les racks. Les sangles Velcro ou les attaches réutilisables permettent de regrouper les câbles sans les endommager, voire sans les endommager.
Codage couleur et étiquetage : Pensez à coder les câbles par couleur selon un critère spécifique, indiquant généralement l'alimentation et parfois les données. Étiquetez les deux extrémités d'un câble pour faciliter son identification lors du dépannage ou du déplacement.
Laissez de la place pour la croissance : dans les plateaux de gestion des câbles, prévoyez un espace supplémentaire ou évitez de tirer les câbles trop serrés pour conserver de la place pour une extension future et des modifications de votre configuration.
Séparez les câbles d'alimentation et de données : faites passer les cordons d'alimentation et les câbles de données sur les côtés opposés du rack pour minimiser les interférences électromagnétiques et optimiser le flux d'air.
Maintenez des câbles de longueur appropriée : des câbles trop longs peuvent encombrer votre espace. L'utilisation de câbles ou d'organiseurs de longueur personnalisée permet de réduire l'encombrement tout en garantissant des connexions optimales.
Une gestion efficace des câbles rend l'installation élégante, soignée et professionnelle, prolongeant la durée de vie de l'équipement tout en améliorant la circulation de l'air à l'intérieur du rack et en facilitant des diagnostics et des réparations plus rapides.
Utilisation de panneaux de brassage et d'anneaux en D
Grâce aux panneaux de brassage et aux anneaux en D, une configuration réseau gère les câbles de manière organisée, évolutive et facile à entretenir. Un panneau de brassage sert de point unique pour les câbles entrants, assurant ainsi un acheminement et une connexion systématiques des appareils. Le dépannage est facilité grâce aux connexions clairement étiquetées des panneaux de brassage, ce qui réduit les temps d'arrêt lors des diagnostics ou des mises à niveau d'un système.
Les anneaux en D sont le complément idéal des panneaux de brassage, assurant un passage fluide des câbles et évitant leur torsion ou leur vrillage. Ils maintiennent un rayon de courbure adéquat pour les fils, essentiel à l'intégrité du signal et à la longévité de l'infrastructure. On dit que plus le système de câblage est organisé, meilleur est le flux de travail, ce qui permet de réduire de 50 % le temps de maintenance, à condition que les panneaux de brassage et les anneaux en D soient correctement installés.
Envisagez de placer les gestionnaires de câbles verticalement ou horizontalement, selon leur espace dans le rack. Lors de l'installation de gestionnaires de câbles horizontaux, de panneaux de brassage et d'anneaux en D, pensez à les placer. Ainsi, les anneaux en D haute capacité et les panneaux de brassage CAT6 peuvent parfaitement répondre aux exigences des réseaux actuels, qui nécessitent une bande passante maximale de 10 Gbit/s et une fréquence de 250 MHz. L'utilisation de câbles de haute qualité optimise ces performances, minimisant les pertes de signal et améliorant la transmission des données. Grâce à cette combinaison d'outils, l'infrastructure réseau reste efficace, évolutive et prête pour l'avenir.

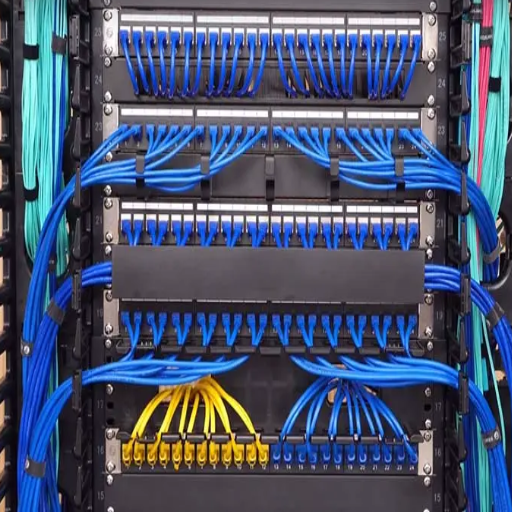

Meilleures pratiques pour la gestion des câbles du réseau domestique
Une gestion élégante des câbles dans un réseau domestique permet non seulement d'améliorer les performances, mais aussi de faciliter la maintenance et l'évolutivité. Commencez par disposer les câbles pour éviter tout enchevêtrement et tout nœud. Utilisez des dispositifs de rangement, tels que des serre-câbles, des bandes Velcro ou des chemins de câbles, pour maintenir et acheminer les câbles en toute sécurité. Tous les câbles doivent être marqués pour une identification plus rapide lors d'un dépannage ou d'une mise à niveau. Privilégiez des câbles Ethernet de haute qualité, tels que CAT6 ou CAT6a, pour des débits plus élevés et minimiser les interférences. Évitez les lignes électriques ou les appareils susceptibles de dégrader le signal. Inspectez et ajustez régulièrement votre installation d'enregistrement pour garantir des performances optimales et la préparer pour de futures installations. En suivant ces instructions, vous contribuerez à maintenir un réseau domestique propre, fiable et d'apparence plus professionnelle.
Planification de la configuration de votre réseau
Une conception réseau robuste garantit des performances, une évolutivité et une efficacité uniformes pour tous les composants. Commencez par identifier les points névralgiques de votre maison où une connexion internet stable et performante est la plus nécessaire. Par exemple, les bureaux, les espaces de travail et les lieux de divertissement nécessitent souvent une bande passante plus élevée que les chambres ou les espaces de rangement. La solution moderne consiste à placer un routeur ou un point d'accès unique dans un emplacement central pour une couverture Wi-Fi maximale et minimiser ainsi les zones mortes.
Lors de la planification de votre aménagement, tenez compte de l'emplacement de vos périphériques réseau les plus critiques, notamment les routeurs, les commutateurs, les points d'accès et les ports Ethernet. Pour garantir de bonnes performances Wi-Fi, les routeurs doivent être placés en hauteur sur des étagères ou fixés aux murs, là où rien ne bloque le signal, comme un meuble ou un gros électroménager de cuisine. Les systèmes Wi-Fi maillés sont également à envisager, car ils améliorent indéniablement la couverture dans les grandes maisons ou les immeubles à plusieurs étages, en étendant le signal sans interruption.
Les statistiques montrent que le Gigabit Ethernet filaire est la référence en matière de technologie de transmission sensible à la latence, compatible avec des applications telles que les jeux en ligne et le streaming multimédia en résolution 4K. Avec l'avènement de l'Internet Gigabit de la première période, assurez-vous que votre topologie prend en charge les câbles CAT1 ou supérieurs, car ils peuvent supporter une bande passante allant jusqu'à 6 Gbit/s sur de courtes distances.
Prévoyez les changements. Avec la multiplication des appareils domestiques intelligents, un foyer moyen devrait compter au moins 20 appareils connectés, et ce nombre devrait augmenter régulièrement. Prévoyez des ports Ethernet supplémentaires chez vous, ainsi que de l'espace dans le boîtier réseau, pour d'éventuelles mises à niveau nécessitant des commutateurs supplémentaires ou des routeurs plus performants. Un plan solide vous fera gagner beaucoup de temps et d'efforts lorsque vos besoins en connectivité évolueront.
Conseils d'entretien et d'organisation réguliers
Tout réseau doit faire l'objet d'une maintenance régulière pour assurer son bon fonctionnement. Je vérifie régulièrement les connexions des câbles, afin de détecter toute trace d'usure ou de dommage. J'organise les câbles par étiquette et par attache afin de pouvoir identifier et résoudre immédiatement tout problème. Je maintiens également mon routeur et mes commutateurs à jour avec les derniers firmwares pour prévenir les problèmes de sécurité et optimiser les performances. En anticipant les problèmes lors de l'installation, je me donne les meilleures chances de répondre à tous les besoins de mon réseau.
Outils et accessoires pour une gestion efficace
Une gestion efficace du réseau nécessite de disposer des outils et accessoires adéquats pour un fonctionnement optimal et un diagnostic aisé. Les accessoires de gestion des câbles, tels que les serre-câbles, les bandes Velcro et les gaines de câbles, permettent de bien organiser les câbles et de les ranger. Les étiqueteuses ou les étiquettes pré-étiquetées facilitent l'identification des câbles, ce qui permet de gagner un temps considérable lors de la maintenance. De plus, disposer d'un routeur haut de gamme, notamment un routeur respectant les normes QoS et bi-bande, contribuerait à améliorer la connectivité et les performances de plusieurs appareils.
Les outils logiciels, tels que les analyseurs de réseau et les applications de surveillance, permettent de détecter les problèmes, de suivre l'utilisation de la bande passante et de détecter d'éventuelles vulnérabilités. Les parasurtenseurs et les onduleurs protègent les appareils contre les surtensions et les pannes de courant ; le réseau reste ainsi opérationnel en cas d'imprévu. L'utilisation conjointe des outils et accessoires permet de créer un réseau performant et performant, gérable de manière efficace et sécurisée.
Sources de référence
« Modèle de gestion intelligente de la mobilité pour les réseaux sans fil hétérogènes »
Foire Aux Questions (FAQ)
Qu’est-ce que la gestion des câbles réseau et pourquoi est-elle essentielle ?
La gestion des câbles réseau désigne l'organisation et la maintenance systématiques des câbles réseau afin de garantir des performances efficaces et fiables. Une gestion adéquate permet d'éviter les pertes de données, de minimiser les risques d'endommagement des câbles et d'assurer le bon fonctionnement de votre réseau. En mettant en œuvre des stratégies efficaces de gestion des câbles, vous pouvez gagner en efficacité et maintenir un environnement propre, ce qui est particulièrement crucial dans les salles de serveurs et les centres de données.
Comment puis-je éviter les câbles spaghetti dans ma salle de serveurs ?
Pour éviter les câbles enchevêtrés dans votre salle serveur, mettez en place un plan structuré de gestion des câbles réseau. Utilisez des serre-câbles, des barres de laçage et des anneaux en D pour regrouper et acheminer les câbles proprement. Les techniques de laçage horizontal peuvent également contribuer à l'organisation et à la propreté des câbles. Vérifiez régulièrement la disposition de vos câbles pour vous assurer qu'ils restent nets et sans jeu excessif, ce qui peut entraîner des enchevêtrements et des enchevêtrements de câbles.
Quels produits de gestion des câbles sont recommandés pour les racks de serveurs ?
Pour les racks de serveurs, plusieurs produits de gestion des câbles sont recommandés, notamment des gestionnaires de câbles verticaux et horizontaux, des panneaux de brassage et des serre-câbles réutilisables. Des cintres réglables et des bandes velcro peuvent également aider à fixer les câbles sans les endommager. L'utilisation de ces produits contribue à créer un environnement plus organisé et efficace au sein de vos racks réseau.
Comment étiqueter correctement mes câbles réseau ?
Un étiquetage correct de vos câbles réseau est essentiel pour un dépannage et une maintenance efficaces. Utilisez des étiquettes multicolores indiquant la fonction, la destination ou le numéro de port du câble. Placez des étiquettes aux deux extrémités de chaque câble pour faciliter son identification. Cette pratique est utile dans les installations complexes comportant de nombreux fils, car elle évite toute confusion et réduit les temps d'arrêt.
Quelle est la meilleure façon d’installer des câbles dans un centre de données ?
La meilleure façon d'installer les câbles dans un centre de données consiste à planifier soigneusement l'agencement, à utiliser des faisceaux étiquetés et à utiliser des solutions de gestion des câbles comme des racks et des organiseurs. Évitez les coudes trop prononcés pour éviter tout dommage et toute dégradation du signal. Utilisez un laçage horizontal et des solutions de gestion des câbles pour maintenir les câbles propres et accessibles, garantissant une circulation d'air optimale et réduisant le risque de surchauffe.
Comment puis-je utiliser des anneaux en D et des barres de laçage pour la gestion des câbles réseau ?
Les anneaux en D et les barres de laçage sont des outils pratiques pour organiser les câbles réseau. Les anneaux en D peuvent être montés sur des racks pour acheminer les câbles en toute sécurité, tandis que les barres de laçage maintiennent les câbles alignés et empêchent les nœuds. Grâce à ces outils, vous pouvez maintenir une installation propre et efficace qui améliore les performances de votre infrastructure réseau.
Quels sont les avantages de l’utilisation de colliers de serrage réutilisables ?
Les colliers de serrage réutilisables offrent plusieurs avantages, notamment la flexibilité et le respect de l'environnement. Ils permettent d'ajuster facilement les faisceaux de câbles à mesure que votre réseau évolue, éliminant ainsi les remplacements fréquents. Cela permet non seulement de réduire les coûts, mais aussi de maintenir l'efficacité de votre réseau, facilitant ainsi la gestion des câbles par les techniciens et les installateurs lors des mises à niveau ou de la maintenance.
Comment entretenir mon système de gestion des câbles réseau ?
Pour entretenir votre système de gestion des câbles réseau, inspectez régulièrement les chemins de câbles pour détecter l'usure et la détérioration, et assurez-vous que les étiquettes restent lisibles. Réorganisez les câbles si nécessaire pour tenir compte des modifications de votre configuration réseau. Un inventaire des produits et outils de gestion des câbles peut également vous aider à résoudre rapidement les problèmes, garantissant ainsi l'efficacité et la fiabilité de votre réseau.
Que dois-je éviter lors de la gestion des câbles réseau ?
Lors de la gestion des câbles réseau, il est essentiel d'éviter les courbures prononcées, le jeu excessif et le surpeuplement des faisceaux. De telles pratiques peuvent entraîner des dommages et une baisse des performances. Assurez-vous que les câbles sont acheminés loin des sources de chaleur et qu'ils sont correctement soutenus pour éviter qu'ils ne pendent. Une vérification régulière de votre installation permet d'identifier et de corriger les problèmes potentiels avant qu'ils ne s'aggravent.
