L'identification correcte des thermocouples et de leurs fils correspondants est facilitée par une compréhension essentielle des codes de couleur des thermocouples, qui constituent un facteur vital dans la sélection de fil de thermocouple Il existe différents types de thermocouples pour diverses applications industrielles et scientifiques. Sans un cadre clair, la complexité des systèmes de thermocouples représenterait un défi majeur pour les ingénieurs, les techniciens et les chercheurs. Cet article est entièrement consacré à l'explication des différentes normes de codage couleur des thermocouples. Il vous montrera comment ces codes couleurs standard facilitent l'identification, garantissent la compatibilité et améliorent la précision de la mesure de température. Ce guide complet vous sera utile non seulement pour le dépannage d'un système de thermocouples existant ou le choix du type adapté à un projet particulier, mais aussi pour acquérir les compétences essentielles permettant de prendre des décisions éclairées concernant le choix des thermocouples et de leurs accessoires.
Introduction aux thermocouples
Les thermocouples, comme leur nom l'indique, sont des thermomètres qui transforment directement la chaleur en un signal électrique et mesurent ainsi la température. Ils sont composés de deux fils métalliques différents soudés à une extrémité pour former une jonction où la température est mesurée. La tension produite à cette jonction est directement proportionnelle à la température, ce qui permet des mesures très précises. Leur utilisation répandue dans diverses applications s'explique notamment par leur capacité à fonctionner dans des conditions difficiles, leur large plage de températures et leur excellent temps de réponse. Leur fiabilité et leurs performances sont encore améliorées par l'utilisation de codes couleurs normalisés, qui facilitent l'identification correcte des connexions et préviennent les erreurs de branchement dans les différents systèmes.
Qu'est-ce qu'un thermocouple?
Un thermocouple est un dispositif de mesure de température composé de deux fils métalliques différents reliés à une extrémité par une jonction. Lorsqu'une différence de température apparaît à cette jonction, une faible tension (effet Seebeck) est générée et proportionnelle à la température. Les thermocouples se caractérisent principalement par leur large plage de fonctionnement, leur robustesse et leur rapidité de réponse aux variations de température. On les retrouve fréquemment dans les secteurs de la production industrielle, de l'aérospatiale et de l'énergie, ainsi que dans la recherche scientifique, où une surveillance précise et fiable de la température est indispensable. Il existe différents types de thermocouples (par exemple, de type K ou J) présentant des plages de température et des spécifications variées, afin de répondre à divers besoins.
Comment fonctionnent les thermocouples ?
Le fonctionnement des thermocouples repose sur l'effet Seebeck, phénomène par lequel deux métaux ou alliages différents génèrent une tension à leurs bornes en raison de la différence de température entre leurs points de jonction. Un thermocouple est constitué de deux fils conducteurs de matériaux différents : l'un est relié à la jonction « chaude » ou jonction de mesure, et l'autre à la jonction « froide » ou jonction de référence. Lorsque la jonction chaude atteint la température d'une source de chaleur, elle induit une tension thermoélectrique qui renseigne sur le gradient de température entre les deux jonctions.
Cette tension, généralement exprimée en millivolts, est directement corrélée à la différence de température et peut être facilement interprétée à l'aide de tables de référence standard ou des données d'étalonnage spécifiques au type de thermocouple utilisé (par exemple, de type K ou J). La température à la jonction chaude est alors déterminée en comparant la tension mesurée aux valeurs de référence. Afin d'améliorer la précision des mesures dans différents environnements, les systèmes de thermocouples modernes intègrent généralement des techniques de compensation pour contrer l'influence de la jonction froide. Grâce à ce principe simple mais efficace, les thermocouples permettent des mesures de température fiables, même dans des conditions extrêmes.
Importance des codes couleur des thermocouples
L'utilisation de codes couleur pour les thermocouples est indispensable dans de nombreux systèmes afin de garantir leur identification, leur installation et leur fonctionnement en toute sécurité. Ces codes couleur, normalisés mais variables selon les régions (par exemple, CEI en Europe, ANSI aux États-Unis), spécifient le type de thermocouple (par exemple, type K, J ou T) en colorant les fils positif et négatif. Ceci permet non seulement d'éviter les erreurs de câblage, mais aussi de minimiser les risques de mesures de température erronées dues à des connexions incorrectes ou à une inversion de polarité. De plus, les codes couleur facilitent le dépannage et la maintenance des systèmes, car les techniciens peuvent identifier rapidement le type de thermocouple et les matériaux correspondants sans avoir recours à des tests supplémentaires ni à un démontage. Le respect de ces normes permet aux secteurs de la fabrication, de l'aérospatiale et de la production d'énergie d'assurer la fiabilité de leurs systèmes et leur conformité aux protocoles de sécurité.
Types de thermocouples
Les thermocouples sont classés par type, chacun étant caractérisé par les alliages métalliques utilisés pour leur fabrication, leur plage de températures et leur compatibilité avec différentes atmosphères. Voici les types de thermocouples les plus courants :
| Type | Composition | Plage de température | Principales caractéristiques |
|---|---|---|---|
| Type K | Nickel-chrome / Nickel-aluminium | -200 ° C à 1,250 ° C (° F à -328 2,282 ° F) | Extrêmement adaptable, largement utilisé, fiable |
| Type j | Fer / Constantan | -40 ° C à 750 ° C (° F à -40 1,382 ° F) | Portée limitée, souvent rencontrée sur les équipements vieillissants |
| Type t | Cuivre / Constantan | -250 ° C à 400 ° C (° F à -418 752 ° F) | Excellente précision, imperméable à l'humidité |
| Type E | Nickel-chrome / Constantan | -200 ° C à 900 ° C (° F à -328 1,652 ° F) | Débit exceptionnellement élevé |
| Type N | Nicrosil / Nisil | -200 ° C à 1,300 ° C (° F à -328 2,372 ° F) | Résistance aux hautes températures et à l'oxydation |
Le choix du dispositif à utiliser se fait en fonction des exigences de l'application, qui comprennent la plage de température, les facteurs environnementaux et la précision requise.
Aperçu des types de thermocouples
Le choix d'un type de thermocouple nécessite de prendre en compte plusieurs facteurs afin de garantir des performances optimales pour l'application. Voici quelques éléments à considérer :
Considérations clés pour la sélection :
- Écart de température: Les thermocouples fonctionnent dans une plage de températures spécifique. Les types E, J, K, N et T conviennent aux plages standard, tandis que les applications à haute température peuvent utiliser les types S, R ou B, qui résistent à des températures allant jusqu'à 1 760 °C (3 200 °F). Pour les applications à basse température, les types T ou E sont généralement préférés en raison de leur meilleure sensibilité.
- Précision et sensibilité : La précision requise pour la mesure de température influe sur le choix du type de thermocouple. Par exemple, le thermocouple de type T offre une très grande précision, notamment en conditions cryogéniques, tandis que le thermocouple de type K est le plus courant grâce à son bon compromis entre sensibilité et robustesse dans différentes conditions environnementales.
- Conditions environnementales: L'atmosphère autour du thermocouple, notamment les facteurs d'oxydation, d'exposition au soufre ou de corrosion, est primordiale. Les types N et K sont conçus pour résister à l'oxydation, tandis que la composition en cuivre du type T offre d'excellentes performances en milieu réducteur.
- Compatibilité des matériaux : Le choix du matériau, comme le Chromel, l'Alumel ou les alliages de platine, influe directement sur la résistance à la corrosion et la durée de vie du thermocouple. Les thermocouples en platine (types S, R et B) présentent une excellente stabilité à haute température, mais sont plus onéreux que les modèles en métaux communs comme les types J ou K, qui offrent également une bonne sensibilité.
- Coût par rapport aux performances : La décision pourrait être influencée par des contraintes budgétaires. Les thermocouples en métaux communs, comme les types J et K, sont peu coûteux et polyvalents, tandis que ceux en métaux précieux, comme le platine, offrent une précision optimale, mais à un prix plus élevé.
Au final, le choix du type de thermocouple adapté aux exigences de l'application permettra non seulement d'améliorer la fiabilité des mesures et la durée de vie de l'équipement, mais aussi d'assurer précision et durabilité dans différents contextes industriels ou scientifiques.
Thermocouple de type K
Le thermocouple de type K est une référence dans l'industrie grâce à ses excellentes performances, sa longue durée de vie et sa large plage de températures de fonctionnement. Composé d'une électrode positive en Chromel (alliage nickel-chrome) et d'une électrode négative en Alumel (alliage nickel-aluminium), il peut mesurer des températures allant d'environ -200 °C à 1 260 °C (-328 °F à 2 300 °F), selon l'isolation et les conditions ambiantes. De par sa nature, il est utilisable en atmosphères oxydantes, inertes ou réductrices sèches. Cependant, son utilisation prolongée est déconseillée en milieu réducteur ou sulfureux, car le fil de Chromel risque de se détériorer, entraînant la défaillance du thermocouple.
Les thermocouples de type K sont très sensibles aux variations de température, avec une sensibilité d'environ 41 µV/°C. Ils conviennent donc à de nombreuses applications industrielles, notamment pour les fours, les étuves et les moteurs. Peu coûteux et fiables au quotidien, ils peuvent toutefois présenter une dérive d'étalonnage en cas d'exposition à des températures supérieures à 1 000 °C (1 832 °F). Un blindage adéquat est essentiel pour prévenir les erreurs dues aux interférences électromagnétiques (IEM) ou au bruit, surtout dans les environnements à forte activité électromagnétique. Leur faible coût et leur large plage de températures de fonctionnement leur confèrent un avantage certain sur les autres types de thermocouples ; ils restent ainsi la solution de choix pour la mesure de température à usage général.
Thermocouple de type J
Le thermocouple de type J est un instrument de mesure de température très polyvalent et fréquemment utilisé. Composé de fer et de constantan, il fonctionne avec du lactate et sa plage de mesure s'étend de -210 °C à 760 °C (-346 °F à 1 400 °F). Cette caractéristique lui permet d'être utilisé dans divers environnements nécessitant la surveillance de températures modérées à élevées. Ce thermocouple est également très sensible, avec un coefficient Seebeck d'environ 55 μV/°C ; il offre ainsi des mesures rapides et précises.
L'un de ses principaux avantages est sa capacité à fonctionner dans diverses atmosphères sans altération de ses performances ; qu'elles soient oxydantes, inertes ou réductrices, ce thermocouple trouve des applications dans de nombreux domaines, notamment les procédés de traitement thermique, les fours et les processus industriels. En revanche, le fil de fer d'un thermocouple de type J rouille facilement en présence d'humidité ambiante, ce qui peut entraîner une défaillance prématurée de l'appareil. Pour éviter cela, il est conseillé de veiller à une isolation adéquate et à un contrôle régulier.
Les thermocouples de type J sont fiables et économiques, ce qui explique leur utilisation massive dans tous les secteurs industriels. Cependant, après un certain temps d'utilisation dans des environnements à haute température, le thermocouple présente des signes d'usure dus à l'oxydation continue du fer, raison pour laquelle la plupart des fabricants déconseillent leur utilisation dans de telles applications.
Thermocouple de type E
Le thermocouple de type E est un capteur composé de deux métaux différents, le chromel et le constantan, le premier étant respectivement positif et négatif. Il offre d'excellentes performances et trouve des applications dans de nombreux domaines. Sa grande sensibilité (68 µV/°C) le rend idéal pour les mesures de température très précises, de -200 °C à 900 °C. Ses performances sont également supérieures à celles des autres types de thermocouples en atmosphères oxydantes et non réactives ; il résiste parfaitement à la corrosion et à l'oxydation, même à des températures modérées. La composition métallique du thermocouple de type E empêche les transitions magnétiques, assurant ainsi une sortie stable même à basse température. C'est pourquoi il est utilisé dans les applications cryogéniques où la précision et la stabilité sont primordiales. De plus, l'absence de fer dans sa structure lui confère une meilleure résistance à l'oxydation, et par conséquent une fiabilité et une précision accrues sur le long terme. Parmi ses applications, on peut citer l'aérospatiale, le médical et l'industrie manufacturière, notamment pour les procédés sensibles à la température. En revanche, l'utilisation des thermocouples de type E n'est pas recommandée dans une atmosphère réductrice ou dans des environnements contenant du soufre, car ces conditions pourraient finir par endommager le matériau de détection.

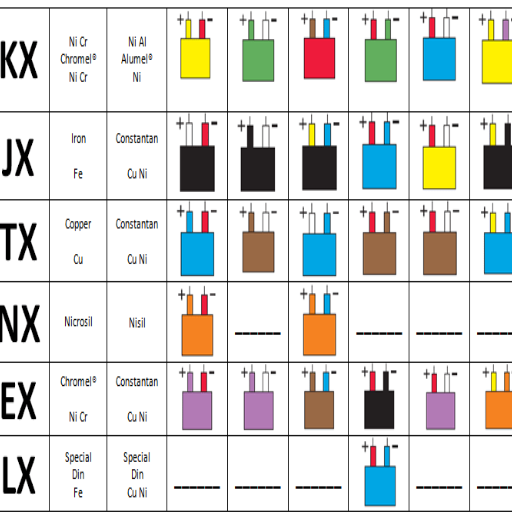

Comprendre les codes de couleur des fils de thermocouple
Le code couleur des fils de thermocouple est essentiel pour identifier rapidement et précisément leur type et leur polarité. Ce code couleur varie selon les régions. Par exemple, aux États-Unis (norme ANSI), le fil positif est généralement rouge, tandis que la couleur du fil négatif dépend du type de thermocouple (par exemple, blanc pour le type K et bleu pour le type T). En Europe (norme CEI), le fil positif est majoritairement blanc, et la couleur du fil négatif varie également selon le type (par exemple, vert pour le type K et bleu pour le type T). Ce code couleur facilite les connexions et réduit les risques d'erreurs lors de l'installation ou du dépannage. Il est toujours conseillé de consulter la norme régionale correspondante pour garantir la conformité et l'exactitude des connexions.
Codes de couleur ANSI pour les thermocouples
Les codes de couleur ANSI (American National Standards Institute) des thermocouples visent à uniformiser le câblage des différents types de thermocouples, facilitant ainsi les connexions et le dépannage, et améliorant leur précision. Voici une brève présentation des codes de couleur ANSI pour les types de thermocouples les plus courants :
Type J (Fer-Constantan)
Blanc
Rouge
Noir
Type K (Chromel-Alumel)
Jaune
Rouge
Jaune
Type T (cuivre-constantan)
Bleu
Rouge
Bleu
Type E (Chromel-Constantan)
Violet
Rouge
Violet
Type N (Nicrosil-Nisil)
Orange
Rouge
Orange
L'utilisation de ces couleurs normalisées facilite non seulement l'identification des conducteurs, mais minimise également les risques d'erreurs de câblage lors de l'installation. Il est primordial de respecter les normes ANSI dans les zones où elles sont en vigueur. Pour les thermocouples ou applications spécifiques, il est impératif de consulter la documentation du fabricant ou toute autre ressource pertinente.
Codes de couleur CEI pour les thermocouples
La Commission électrotechnique internationale (CEI) établit un système de code couleur normalisé pour les thermocouples, garantissant ainsi leur compatibilité et la sécurité des installations à l'échelle internationale. Vous trouverez ci-dessous les codes couleur normalisés CEI pour les types de thermocouples courants :
Type K (Chromel/Alumel)
Vert
Blanc
Vert
Type J (Fer/Constantan)
Noir
Blanc
Noir
Type T (Cuivre/Constantan)
Marron
Blanc
Marron
Type E (Chromel/Constantan)
Violet
Blanc
Violet
Ces codes couleur favorisent l'uniformité et simplifient les opérations d'installation et de maintenance. Il est impératif d'utiliser des câbles conformes à la norme CEI lors d'interventions dans les pays appliquant cette norme. De plus, il convient de toujours vérifier les exigences spécifiques à l'application et de consulter la documentation pertinente afin de garantir des performances et une sécurité optimales des systèmes à thermocouples.
Comparaison des codes de couleur ANSI et IEC
Les normes ANSI (American National Standards Institute) et CEI (Commission électrotechnique internationale) sont les deux normes les plus reconnues en matière d'identification des câbles de thermocouples. Bien que ces deux systèmes poursuivent le même objectif, à savoir uniformiser l'identification des câbles, leurs méthodes de mise en œuvre diffèrent considérablement.
Normes ANSI
Identification de la polarité des fils : Dans le cadre des normes ANSI, le fil négatif est représenté en rouge, tandis que la couleur et les combinaisons possibles pour le fil positif dépendent du type de thermocouple. Par exemple, pour les thermocouples de type K, le fil positif est jaune et le fil négatif est rouge.
Codage de la veste extérieure : Les normes ANSI stipulent que la couleur de l'enveloppe extérieure correspond généralement au type de thermocouple. Une enveloppe jaune, par exemple, indique un thermocouple de type K.
Application globale : Le système ANSI est principalement utilisé en Amérique du Nord.
Normes CEI
Identification de la polarité des fils : Les normes CEI utilisent une méthode différente : le fil positif est généralement identifié par une couleur plus précise, tandis que le fil négatif est généralement blanc. Par exemple, dans les thermocouples de type K, le fil positif est vert et le fil négatif reste blanc.
Codage de la veste extérieure : Les normes CEI prévoient que la couleur de la gaine extérieure indique le type de thermocouple, mais elles reposent sur une structure de couleurs différente. Pour les thermocouples de type K, la gaine extérieure est généralement verte.
Application globale : Le système CEI est, en réalité, le système privilégié en Europe et dans d'autres zones géographiques internationales.
| Type de thermocouple | Fil positif ANSI | Fil négatif ANSI | Fil positif IEC | Fil négatif IEC |
|---|---|---|---|---|
| Type K | Jaune | Rouge | Vert | Blanc |
| Type j | Blanc | Rouge | Noir | Blanc |
| Type t | Bleu | Rouge | Marron | Blanc |
| Type E | Violet | Rouge | Violet | Blanc |
| Type N | Orange | Rouge | - | - |
Considérations importantes:
Maintenance et interchangeabilité : Un câblage incorrect peut entraîner des relevés de température différents et des incohérences dans les mesures en raison des erreurs de codage couleur. Il est donc indispensable d'effectuer un étalonnage précis pour garantir la compatibilité des systèmes.
Il est essentiel pour les ingénieurs et techniciens chargés de la sélection, de l'installation et de la maintenance des systèmes à thermocouples de bien comprendre les différences entre les codes couleur ANSI et CEI, notamment pour les projets multirégionaux. Il est toujours recommandé de consulter les normes et la documentation du fabricant pour connaître les exigences de conformité spécifiques.
Spécifications des fils de thermocouple
Les thermocouples sont classés non seulement selon leurs matériaux et leurs limites de température, mais aussi selon les types de fils généralement considérés comme suit :
- Type de fil : Les variétés courantes sont le type K (nickel-chrome/nickel-alumel) ou le type J (fer/constantan) et le type T (cuivre/constantan), le choix dépendant de la plage de températures et de l'adéquation à l'environnement.
- Écart de température: Chaque thermocouple possède ses propres limites de température spécifiques, et le type K, par exemple, est celui qui peut fonctionner dans une plage de -200 degrés à 1260 degrés, ce qui le rend populaire dans l'industrie à grande échelle.
- Matériau d'isolation: L'isolant doit résister aux conditions d'utilisation. Par exemple, en milieu chaud ou corrosif, on recommande généralement des matériaux isolants comme la fibre de verre, la céramique ou le PTFE.
- Calibre du fil: Le calibre du fil détermine sans raison apparente sa durabilité et son temps de réponse. Plus le fil est fin, plus il réagit vite, mais sa durabilité est moindre ; à l’inverse, un fil plus épais est résistant mais plus lent.
N’oubliez pas de respecter les normes pertinentes telles que ANSI/ASTM ou IEC, et n’hésitez pas non plus à consulter les fiches techniques du fabricant pour obtenir des spécifications plus précises sur les câbles et leur adéquation à l’application pour laquelle vous envisagez de les utiliser.
Matériau du fil de thermocouple
Le choix des matériaux des fils de thermocouple influe considérablement sur la précision des mesures de température et varie selon le type de thermocouple. Les thermocouples les plus courants sont les types K (chromel-alumel), J (fer-constantan) et T (cuivre-constantan), auxquels s'ajoutent plusieurs autres types. Chaque type de thermocouple se caractérise par une plage de température spécifique, des propriétés uniques et une composition de matériaux adaptée à différents environnements. Par exemple, les thermocouples de type K sont les plus polyvalents et stables en milieu oxydant, tandis que les thermocouples de type J conviennent aux atmosphères réductrices ou inertes, mais leur température maximale est plus basse. Les thermocouples de type T sont principalement utilisés en cryogénie car ils offrent une excellente précision, même à basse température. Les fils de thermocouple sont généralement recouverts de matériaux isolants tels que la fibre de verre, le téflon ou la céramique, choisis en fonction des tolérances de température, des exigences d'isolation électrique et des facteurs environnementaux (humidité, substances corrosives, etc.). Il est donc impératif de toujours vérifier l'étalonnage et de respecter les normes internationales (par exemple, ANSI ou IEC) lors du choix des matériaux des fils de thermocouple pour des applications spécifiques.
Fil d'extension de thermocouple
Les câbles d'extension pour thermocouples sont conçus pour amplifier le signal du thermocouple vers l'appareil de mesure, minimisant ainsi les erreurs dues à cette amplification. À l'inverse, les câbles de thermocouples utilisés dans des conditions de process difficiles doivent être fabriqués à partir de matériaux infusibles et thermiquement résistants ; les câbles d'extension, quant à eux, doivent simplement pouvoir dissiper ou absorber la chaleur émise par les matériaux utilisés pour le transport du signal du thermocouple vers le système de contrôle. Ils sont fabriqués à partir de matériaux présentant les mêmes propriétés thermoélectriques que le thermocouple, garantissant ainsi une transmission précise de la tension thermoélectrique.
Facteurs clés pour le choix des câbles d'extension de thermocouple :
- Compatibilité des matériaux : Les alliages du fil d'extension doivent correspondre exactement à ceux du thermocouple afin d'éviter les imprécisions dues aux chutes de tension. Par exemple, les thermocouples de type K sont composés d'un mélange d'alliages de chromel et d'alumel.
- Température de fonctionnement: L'isolation du câble d'extension doit être réalisée en matériaux tels que le PVC, le téflon ou le silicone, capables de résister à la température et à l'humidité du lieu d'installation. Ces matériaux garantissent la stabilité du signal, indépendamment des conditions climatiques ambiantes.
- L'intégrité du signal: L'application de méthodes de blindage ou de paires torsadées pourrait réduire considérablement le niveau d'interférences électromagnétiques et, par conséquent, la distorsion du signal de tension.
- Conformité aux normes: L'utilisation de normes internationales pour la sélection des câbles, telles que ANSI MC96.1 ou IEC 60584, garantit la qualité et la composition des matériaux dans les systèmes industriels.
L'installation joue un rôle important dans les performances globales, et la longueur du câble, ainsi que les connexions, font partie des facteurs susceptibles de les affecter négativement. Prenez l'habitude de vérifier que l'installation de la rallonge a été effectuée conformément aux spécifications et aux exigences d'étalonnage du fabricant pour une précision optimale.
Limites d'erreur des thermocouples
Les limites d'erreur des thermocouples sont dictées par les tolérances liées à la précision des mesures de température. Ces tolérances sont définies par des normes internationales telles que ANSI MC96.1 et IEC 60584. La précision est principalement classée en deux catégories : les limites d'erreur standard (LES) et les limites d'erreur spéciales (LES).
| Classification des erreurs | Limites d'erreur standard (SLE) | Limites d'erreur spéciales (SPLE) |
|---|---|---|
| Erreur maximale admissible | ±2.2°C ou ±0.75% (la valeur la plus élevée étant retenue) | ±1.1°C ou ±0.4% (la valeur la plus élevée étant retenue) |
| Application | Applications industrielles générales | Applications de haute précision |
| Prix | Tarification standard | Prix premium |
Dans le cas de la méthode SLE, l'erreur maximale admissible est de ±2.2 °C ou ±0.75 % de la température mesurée (la valeur la plus élevée étant retenue). La méthode SPLE est plus rigoureuse et annonce généralement des tolérances de ±1.1 °C ou ±0.4 %. Ces valeurs varient selon le type de thermocouple (par exemple, type K, type J et type T) et la plage de température concernée. Par ailleurs, le vieillissement, la contamination ou un étalonnage incorrect peuvent aggraver la situation s'ils ne sont pas correctement maîtrisés et engendrer des pertes d'efficacité.
Il est essentiel de noter que des conditions environnementales telles que les cycles thermiques et la présence de gaz corrosifs peuvent, au fil des ans, dégrader les performances du thermocouple. Par conséquent, il est recommandé de procéder à un étalonnage régulier et de respecter scrupuleusement les instructions du fabricant afin de compenser la perte de précision due à ces facteurs externes.

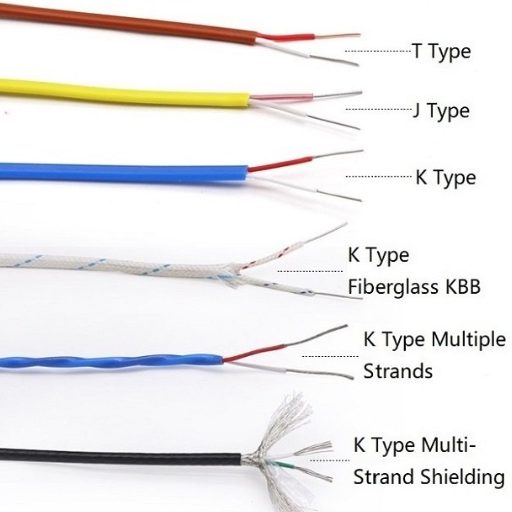

Applications des thermocouples
Les thermocouples sont très fiables et capables de mesurer une large plage de températures, des plus basses aux plus élevées ; ils sont donc utilisés dans de nombreux secteurs industriels. On les retrouve fréquemment dans les cas suivants :
- Processus industriels: Surveillance et contrôle de la température dans les domaines de la fabrication, du traitement chimique et du traitement des métaux, où la température est un facteur crucial.
- Secteur énergétique: Mesure de la température des centrales électriques, notamment des turbines à gaz et des chaudières.
- Matériel médical: Les appareils tels que les incubateurs et les autoclaves, qui nécessitent des mesures thermiques très précises, ne pourront pas fonctionner sans thermocouples.
- Applications aérospatiales : Surveillance de la température du moteur et des matériaux soumis à des conditions thermiques extrêmes.
- Appareils grand public : Chauffe-eau, fours et systèmes de chauffage, ventilation et climatisation, régulation de la température.
Ainsi, les utilisations mentionnées ci-dessus constituent la principale raison pour laquelle les thermocouples, grâce à leur capacité de mesure, ont non seulement mis en évidence, mais aussi démontré la nécessité d'un fonctionnement continu en matière de purification et de sécurité.
Industries utilisant des thermocouples
Les thermocouples sont indispensables à de nombreux secteurs industriels en raison de leur précision, de leur robustesse et de leur capacité à fonctionner à des températures très élevées ou très basses. Voici un résumé des principaux secteurs ayant adopté la technologie des thermocouples :
Fabrication et transformation industrielle
Les thermocouples sont indispensables pour mesurer et réguler la température sur toute la plage de températures lors des processus de production de diverses industries, telles que la métallurgie, la verrerie et la chimie. Leur robustesse à haute température en fait un élément essentiel dans ces domaines.
Production d'énergie et d'électricité
Les thermocouples sont installés dans les centrales électriques, qu'elles soient nucléaires, à charbon ou géothermiques, où ils surveillent la température des turbines, des chaudières et des gaz d'échappement. Ils garantissent la stabilité du fonctionnement, l'efficacité énergétique et le respect des normes de sécurité et environnementales.
Aérospatiale et défense
Le secteur aérospatial dépend des thermocouples comme seul moyen de garantir le fonctionnement sûr de ses moteurs, la surveillance des températures d'échappement et la réalisation d'essais de contrainte critiques sur les matériaux dans des conditions extrêmes. Leur précision est un facteur crucial pour le maintien des normes de sécurité et de performance.
Médical et Pharmaceutique
Dans le secteur de la santé, les thermocouples sont utilisés notamment dans les incubateurs, les stérilisateurs et les chambres cryogéniques, où le contrôle de la température est essentiel pour garantir la constance des produits et la sécurité des patients.
Industrie automobile
Les constructeurs automobiles surveillent la température du moteur, les systèmes d'émissions et les unités de climatisation à l'aide de thermocouples. Ceci garantit que les véhicules répondent aux exigences en matière de performance, d'efficacité et de conformité réglementaire.
Agroalimentaire et boissons
Les normes de qualité et de sécurité du secteur agroalimentaire sont maintenues grâce à la régulation précise de la température assurée par les thermocouples lors de la cuisson, de la pasteurisation et du stockage.
Ces différents secteurs d'activité mettent en évidence le caractère universel et la fiabilité des thermocouples, ce qui, à son tour, témoigne de leur acceptation dans la surveillance et le contrôle thermiques des secteurs exigeant un travail de haute précision.
Plages de mesure de température
À mon avis, la plage de températures mesurables par les thermocouples varie considérablement selon leur type et leur composition. Par exemple, les thermocouples de type K, les plus courants, peuvent mesurer des températures sur une large plage, d'environ -200 °C à 1 260 °C (-328 °F à 2 300 °F). De même, les thermocouples de type J fonctionnent entre -40 °C et 750 °C (-40 °F à 1 382 °F). Chaque type de thermocouple possède des performances spécifiques, ce qui explique leur utilisation dans différentes applications industrielles ou scientifiques exigeant précision et robustesse.
| Type de thermocouple | Plage de température (° C) | Plage de température (°F) | Applications typiques |
|---|---|---|---|
| Type K | -200 ° C à 1,260 ° C | -328 ° F à 2,300 ° F | Fours industriels à usage général |
| Type j | -40 ° C à 750 ° C | -40 ° F à 1,382 ° F | Plastiques, transformation des aliments, températures modérées |
| Type t | -250 ° C à 400 ° C | -418 ° F à 752 ° F | Applications cryogéniques, stockage alimentaire et produits pharmaceutiques |
| Type E | -200 ° C à 900 ° C | -328 ° F à 1,652 ° F | Aérospatiale, dispositifs médicaux, cryogénie |
| Type N | -200 ° C à 1,300 ° C | -328 ° F à 2,372 ° F | Procédés industriels à haute température |
Thermocouples métalliques vs. autres types
Les thermocouples métalliques, notamment les types K, J et T, fonctionnent selon le principe de l'effet Seebeck : la différence de température entre deux métaux différents génère une tension. Ces thermocouples se caractérisent par leur robustesse, leur large plage de températures de fonctionnement et leur faible coût, autant d'atouts qui les rendent particulièrement adaptés aux applications industrielles, comme les fours, les moteurs et les systèmes de chauffage, ventilation et climatisation (CVC).
À l'inverse, il existe des thermocouples non métalliques, notamment ceux à base de céramique (par exemple, de type R, S et B). Conçus pour les températures extrêmes, ils surpassent ainsi les limites des thermocouples métalliques classiques. Ces modèles utilisent des alliages de métaux nobles, ce qui leur permet de fonctionner à des températures supérieures à 1 500 °C (2 732 °F). Cependant, leur prix est très élevé et leur robustesse mécanique est bien moindre que celle des thermocouples métalliques.
| Caractéristique | Thermocouples métalliques (K, J, T) | Thermocouples en métaux nobles (R, S, B) |
|---|---|---|
| Principe de fonctionnement | Effet Seebeck avec les alliages de métaux communs | Effet Seebeck avec les alliages de métaux nobles |
| Plage de température | -250 ° C à 1,300 ° C | Jusqu'à 1,700°C+ |
| Prix | Faible à modéré | Haut (premium) |
| Durabilité | Haute résistance mécanique | Résistance mécanique plus faible |
| Applications | Usage industriel général, CVC, moteurs | Fabrication du verre, métallurgie et laboratoires de haute précision |
| Sensibilité | Bon à excellent | Excellent à haute température |
Chaque type de thermocouple répond à des objectifs et des applications différents selon les conditions de fonctionnement. Les thermocouples métalliques constituent une solution flexible et économique pour les applications courantes, tandis que les thermocouples non métalliques sont indispensables pour les applications à très haute température dans la métallurgie ou la verrerie, où la précision est primordiale.
Sommaire et conclusion
La compréhension des codes couleur des thermocouples est essentielle pour garantir des mesures de température précises, une installation correcte du système et un fonctionnement sûr dans diverses applications industrielles et scientifiques. Les systèmes de codage couleur normalisés établis par l'ANSI et la CEI constituent un cadre indispensable pour prévenir les erreurs de câblage, réduire le temps de dépannage et assurer la fiabilité du système.
La distinction entre les codes de couleur ANSI et CEI reflète les préférences régionales et les exigences réglementaires. Les normes ANSI, principalement utilisées en Amérique du Nord, emploient le rouge pour le fil négatif de tous les types de thermocouples, tandis que la couleur du fil positif varie selon le type. En revanche, les normes CEI, privilégiées en Europe et à l'international, utilisent généralement le blanc pour le fil négatif, la couleur du fil positif indiquant le type de thermocouple. La connaissance de ces différences est essentielle pour les ingénieurs et les techniciens travaillant sur des projets internationaux ou assurant la maintenance d'équipements provenant de différentes régions.
Chaque type de thermocouple (K, J, T, E ou N) présente des avantages spécifiques en termes de plage de température, de précision, de sensibilité et de compatibilité environnementale. Le choix du thermocouple approprié et le respect du code couleur garantissent des performances optimales, une grande précision de mesure et une fiabilité à long terme. Le choix judicieux des spécifications des câbles, notamment la compatibilité des matériaux, le type d'isolation, la section et le choix du câble d'extension, contribue à améliorer les performances du système et à réduire les erreurs de mesure.
Face à la demande croissante de précision et de fiabilité dans la mesure de la température, il est primordial de comprendre et d'appliquer correctement les codes couleur des thermocouples. Que ce soit dans les secteurs de la fabrication, de l'aérospatiale, de la production d'énergie, des dispositifs médicaux ou de l'agroalimentaire, le respect de ces systèmes de codage couleur normalisés est essentiel pour garantir la sécurité des opérations, la conformité réglementaire et la précision des mesures.
En maîtrisant les principes exposés dans ce guide complet, les techniciens, ingénieurs et chercheurs peuvent sélectionner, installer et entretenir avec assurance des systèmes de thermocouples garantissant des mesures de température précises et fiables, même dans les applications les plus exigeantes. L'identification et la mise en œuvre correctes des codes couleur des thermocouples demeurent essentielles à une gestion thermique et un contrôle des procédés efficaces dans tous les secteurs industriels.
Avis important: Avant toute installation, vérifiez systématiquement la conformité des codes couleur aux normes régionales (ANSI ou CEI). Consultez la documentation du fabricant et les réglementations de sécurité en vigueur afin de garantir la conformité et des performances optimales. Un étalonnage et une maintenance réguliers sont indispensables pour maintenir la précision des mesures dans le temps.
Sources de référence
Conservation des vaccins dans la chaîne du froid : une brève introduction à la thermométrie
Foire Aux Questions (FAQ)
Que signifie exactement le code couleur des thermocouples ?
Les codes couleur des thermocouples correspondent aux couleurs des pôles positif et négatif de leurs fils. Ils facilitent le raccordement correct des thermocouples à l'appareil de mesure, garantissant ainsi la précision des relevés de température et de la collecte des données.
Quelles sont les différences entre les codes couleur des fils de thermocouple selon les normes ANSI et IEC ?
Le système de couleurs utilisé par l'ANSI est basé sur les couleurs spécifiques attribuées aux différents types de fils de thermocouple ; par exemple, le rouge est utilisé pour le thermocouple de type K et le jaune pour le fil positif. La norme CEI, quant à elle, utilise un système de couleurs complètement différent : le noir représente le fil négatif et le blanc le fil positif. Il est essentiel de connaître ces différences pour comprendre les connexions des thermocouples dans diverses applications.
Quel est le rôle du fil positif et du fil négatif dans les thermocouples ?
Dans les thermocouples, la borne positive génère une tension en cas de variations de température, tandis que la borne négative sert de référence. Il est crucial de bien les brancher, car leur inversion peut entraîner des mesures de température erronées et, par conséquent, affecter l'efficacité de l'ensemble du système de mesure.
Quels sont les différents types de thermocouples et quels sont leurs codes couleur ?
Il existe huit types différents de thermocouples, les principaux étant les thermocouples K, J, T, E, S, R, N et B. Les codes de couleur des fils spécifiques à chaque type sont également déterminés selon les normes ANSI et CEI, ce qui permet non seulement de reconnaître les matériaux utilisés, mais aussi leurs plages de température respectives.
Quelle est la plage de températures des thermocouples de type K ?
Les thermocouples de type K, composés de nickel-chrome et de nickel-aluminium, ont une plage de température allant de près de -200 °C à +1260 °C. Cette large plage de température les rend adaptés à une variété d'applications, notamment industrielles et de laboratoire.
Comment identifier les connecteurs de thermocouple adaptés à mon système ?
Lors du choix des connecteurs pour thermocouple, il est essentiel de prendre en compte le type de thermocouple, la plage de température requise, ainsi que les conditions environnementales d'utilisation. La compatibilité du connecteur avec le thermocouple garantit des mesures précises.
Est-il permis d'utiliser des rallonges électriques avec des thermocouples ?
Des rallonges pour thermocouples permettent de connecter le thermocouple aux instruments de mesure. Fabriquées dans les mêmes matériaux que le thermocouple, elles peuvent toutefois présenter des codes couleurs différents. Il est impératif de vérifier que la rallonge est du même type que le thermocouple afin d'éviter toute erreur de mesure.
Quels sont les codes de câblage des thermocouples IEC 60584-3 ?
La norme IEC 60584-3 définit les codes de couleur des fils de thermocouple, en précisant les types de thermocouples et leurs polarités. Le respect de ces codes est essentiel pour garantir la compatibilité et l'efficacité des mesures de température.
Quelles sont les conséquences de l'utilisation de thermocouples dans des atmosphères inertes ou oxydantes ?
Lorsqu'ils sont utilisés en atmosphère inerte ou oxydante, les thermocouples doivent être fabriqués avec des matériaux non dégradables, même si ces matériaux sont choisis avec soin pour le thermocouple et son isolation. Un choix judicieux garantit non seulement une durée de vie et une précision accrues du thermocouple, mais aussi des mesures fiables dans des environnements difficiles.
