Comprendre les prises GFCI : tout ce que vous devez savoir

Un jeune enfant sans surveillance peut toucher l'eau ou tomber dans un fossé de grande hauteur, ce qui entraîne un risque d'électrocution. Les prises avec disjoncteur de fuite à la terre (GFCI) sont des dispositifs essentiels qui améliorent la sécurité électrique, en particulier dans les endroits humides tels que les cuisines, les salles de bains et l'extérieur. Ces dispositifs coupent l'alimentation électrique en cas de déséquilibre du courant électrique, évitant ainsi les accidents dus aux chocs électriques. Cet article examinera les disjoncteurs de fuite à la terre, y compris leurs caractéristiques, comment les installer et les tester, et leurs codes de sécurité pertinents. À la fin de cette discussion, les lecteurs seront en mesure d'expliquer pourquoi Prises GFCI ont été développés dans les systèmes électriques modernes et la manière dont ces composants résistent et atténuent les risques électriques pour les personnes et les biens.

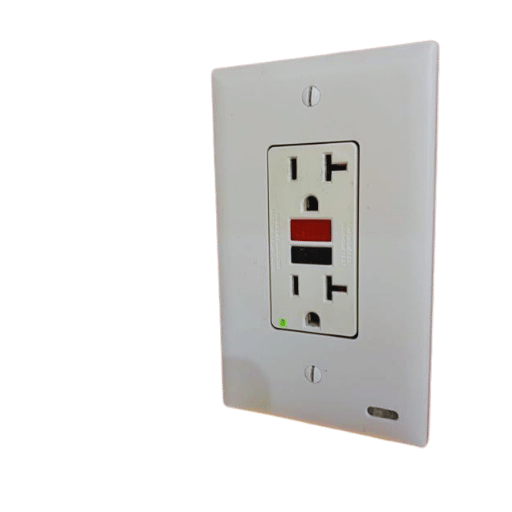

Qu'est-ce qu'une prise GFCI et comment fonctionne-t-elle ?

Qu'est-ce qu'une prise GFCI ?

Une prise avec disjoncteur de fuite à la terre (GFCI) est un appareil électrique plus largement utilisé pour empêcher les personnes d'être électrocutées ou les incendies électriques dus à des défauts à la terre. Une prise avec disjoncteur de fuite à la terre vérifie en permanence la quantité de courant électrique dans un circuit et mesure le courant total consommé par une prise qui lui est renvoyé. Une fois qu'un déséquilibre est détecté (lorsque du courant électrique fuit hors du circuit vers une « terre » telle que de l'eau ou une personne), la prise avec disjoncteur de fuite à la terre coupe le courant en quelques millisecondes. Cette vitesse impressionnante réduit les conséquences graves des décharges électriques. Ainsi, les prises avec disjoncteur de fuite à la terre sont essentielles dans des endroits tels que les salles de bains, les cuisines et d'autres zones où des déversements d'eau ou des surfaces mouillées peuvent se produire.

Comment fonctionne une prise GFCI ?

Une prise GFCI fonctionne à l'aide d'un dispositif de détection de courant interne. Au centre du GFCI se trouve un transformateur différentiel qui mesure la quantité précise du courant entrant et sortant. Dans les appareils qui ne fonctionnent pas correctement, les courants qui entrent dans l'appareil sont égaux à ceux qui sortent. En cas de défaut de terre, c'est-à-dire de fuite de courant quelque part par l'eau ou par une personne, ce déséquilibre, le GFCI peut détecter des quantités physiques aussi faibles que 4 à 6 mils. Ainsi, certains mécanismes sont établis dans l'appareil par lesquels un relais interne est activé qui coupe automatiquement l'alimentation en une fraction de seconde. De tels mécanismes visent à réduire les risques et les dangers posés aux êtres humains, offrant ainsi de meilleures chances de prévenir l'électrocution ou les incendies et, par conséquent, de maintenir la sécurité électrique de différentes régions.

Où les prises GFCI sont-elles nécessaires ?

Les prises GFCI doivent être situées à environ 20 positions de profondeur et dans des zones susceptibles d'être en contact avec l'humidité. En particulier, le National Electrical Code (NEC) stipule que les prises GFCI doivent être installées dans des pièces telles que les salles de bains et les cuisines, dans les garages et les sous-sols, à l'extérieur et à moins de 6 pieds de tout évier ou source d'eau, etc. De plus, les piscines et les spas nécessitent également une protection GFCI. Cela est fait pour protéger les personnes dans les zones où l'alimentation en eau et en électricité peut s'entremêler.

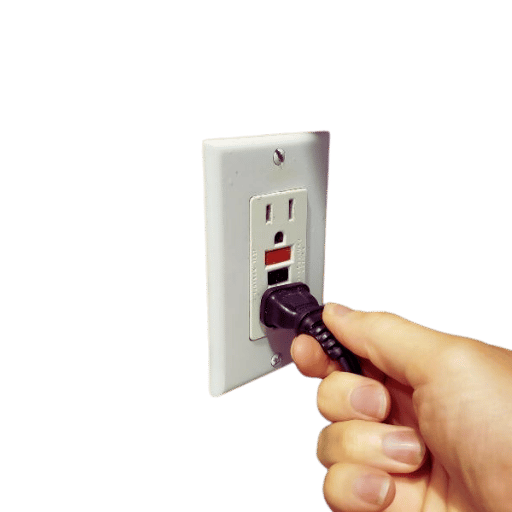

Comment installer une prise GFCI

Guide étape par étape pour installer une prise GFCI

Bénéficier d'une protection supplémentaire contre les pannes électriques dans votre maison est facile grâce à la simplicité d'installation d'une prise GFCI. Pour obtenir de bons résultats en matière de sécurité d'installation, gardez à l'esprit les étapes suivantes :

1. Couper le courant : identifier le circuit électrique panneau dans votre maison et coupez le disjoncteur qui alimente la prise que vous allez remplacer. Ensuite, un testeur de tension est utilisé pour tester la coupure de courant.
2. Retirer la prise existante : utilisez un tournevis pour retirer la plaque de recouvrement de la prise existante. À l'aide d'un tournevis, dévissez la prise du boîtier et retirez-la délicatement. Faites attention à l'orientation des fils connectés.
3. Débranchez les fils : débranchez les fils reliés à l'ancien bloc d'alimentation du mur. Le fil chaud sera noir, le fil neutre sera blanc et le fil de terre sera vert ou nu.
4. Connectez la prise GFCI : connectez les fils aux bornes spécifiées fournies sur la prise GFCI. Le fil noir va à une borne de charge ou de ligne marquée en laiton, tandis que le fil blanc est connecté à une borne argentée « neutre ». Il y a une borne verte pour le fil vert.
5. Monter la prise GFCI : Une fois cette opération terminée, la prise GFCI est recouverte de vis après avoir repoussé les fils dans le boîtier mural. Enfin, remplissez la découpe avec une plaque de recouvrement.
6. Rétablir l'alimentation : Dès que tout est fixé en place, le disjoncteur du panneau sera réactivé.
7. Testez la prise : localisez et appuyez sur le bouton « Reset » de la prise GFCI. Testez-la ensuite à l’aide d’un testeur GFCI pour confirmer qu’elle fonctionne correctement.

En suivant ces étapes, vous pourrez installer une prise GFCI et améliorer la sécurité dans les zones humides ou susceptibles d'être mouillées en vous assurant qu'elles disposent d'une protection GFCI. Tous les codes et exigences électriques locaux doivent être respectés chaque fois que vous effectuez de telles modifications et, en cas de doute, un électricien qualifié doit être consulté.

Outils nécessaires pour installer une prise GFCI

Certaines des fournitures qui seront nécessaires pour installer correctement une prise GFCI comprennent les outils suivants :

1. Tournevis : vous aurez d'abord besoin d'un tournevis à tête plate et d'un tournevis cruciforme pour retirer la plaque de protection et dévisser les vis de sortie.
2. Testeur de tension : cet outil aide la plupart des ingénieurs de transmission de puissance ou des ingénieurs électriciens à s'assurer que l'alimentation est coupée afin qu'ils ne s'électrocutent pas lorsqu'ils effectuent une installation électrique.
3. Pince à dénuder : il s'agit d'un outil de base pour l'installation de prises GFCI. Elle dénude l'isolation des extrémités des fils pour permettre les connexions à la prise GFCI.
4. Pinces : elles aident à sécuriser les connexions en pliant les fils, là où les pinces à bec effilé sont pratiques.
5. Perceuse : Une perceuse peut être utilisée lorsqu'un support supplémentaire est nécessaire pour le boîtier de sortie en raison de la fourniture de supports de montage ou de vis supplémentaires.
6. Testeur GFCI : cet appareil sera utile pour les prises GFCI après l'installation. Il vérifiera si la prise GFCI installée fonctionne correctement, confirmant ainsi qu'une installation sûre a été réalisée.

Avoir ces outils à portée de main rendra le processus d’installation plus accessible et garantira qu’il répond aux réglementations de sécurité et de code électrique requises.

Erreurs courantes lors de l'installation d'une prise GFCI

1. Mauvais câblage : l'une des erreurs les plus courantes commises par les utilisateurs est le câblage des prises GFCI. Il est essentiel de garantir la bonne connexion des fils de ligne et de charge. Mélanger ces connexions entraîne un fonctionnement défectueux de l'appareil et peut constituer un facteur de risque.
2. Oublier de tester la prise GFCI : En raison de l'individualisme, le câblage est installé correctement, mais le testeur GFCI n'est pas sur la prise. Cette étape est cruciale pour vérifier son bon fonctionnement et éviter les surtensions électriques.
3. Compte tenu des codes de construction régionaux : le non-respect des codes électriques locaux, bien que la justification fournisse une épidémie de mauvaises installations et de répercussions possibles en vertu de la loi. Assurez-vous de vérifier si l'installation est conforme aux règles et réglementations en vigueur dans la zone où vous vous trouvez.

La connaissance de ces erreurs courantes aide une personne à améliorer la grossièreté et l’exactitude des installations de prises GFCI.

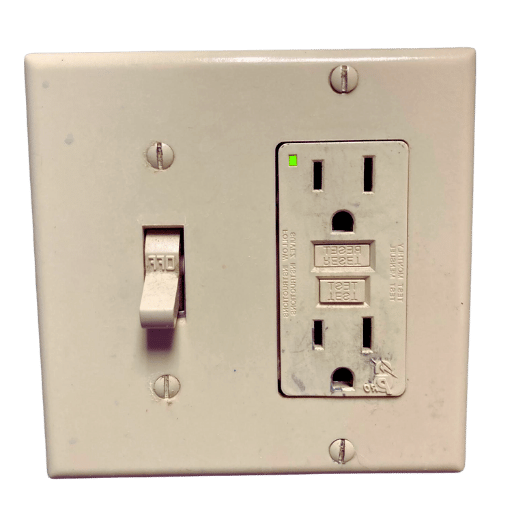

Types de dispositifs GFCI et où les utiliser

Types de dispositifs GFCI

Les dispositifs GFCI (Ground Fault Circuit Interrupter) ont plusieurs applications qui répondent à différents besoins et situations. Parmi ceux-ci, on trouve les trois principaux types :

1. Prises GFCI : Ces prises électriques offrent une protection contre les défauts de terre et sont intégrées au système de prises. Ces prises sont standard dans les endroits où il y a de l'eau, comme dans la cuisine, la salle de bain et à l'extérieur. Leur conception permet de remplacer facilement les prises standard par ces variantes tout en conservant la sécurité essentielle qui y est intégrée.
2. Disjoncteurs GFCI : Ces unités sont installées dans le central système du pouvoir au niveau du tableau électrique. Ils fonctionnent comme des disjoncteurs, coupant l'alimentation électrique si un défaut à la terre est détecté dans un circuit. Cette méthode est privilégiée lorsque des zones plus grandes ou même des circuits nécessitent une protection avec plusieurs prises, car elle est plus efficace en termes de sécurité.
3. Dispositifs portables GFCI : Il s'agit d'unités distinctes principalement utilisées à l'extérieur et sur les chantiers de construction où le danger est présent et où l'installation permanente est impossible. Les dispositifs portables GFCI peuvent être placés dans une prise murale standard et utilisés avec des outils et équipements électriques qui risquent d'être utilisés dans des conditions humides.

Le type approprié de dispositif GFCI doit être sélectionné en fonction de son objectif et du niveau de protection requis pour les appareils électriques dans différentes applications.

Meilleurs endroits pour installer des disjoncteurs différentiels

Le choix de l'emplacement d'installation du GFCI est très important pour éviter les conditions humides nécessitant une protection GFCI. La plupart de ces zones sont généralement recommandées sur la base de normes de pratique :

1. Cuisines : les prises GFCI doivent être installées à proximité des éviers et des plans de travail, car ce sont des endroits susceptibles d'être mouillés. Cela permettra d'éviter que les prises GFCI des plans de travail de cuisine ne soient utilisées pendant la préparation des aliments et le nettoyage des ustensiles, qui nécessitent généralement cet espace.
2. Salles de bains : les exigences de zonage et de sécurité électrique exigent que toutes les prises installées dans les salles de bains soient équipées de dispositifs de protection GFCI. Ces prises présentent un risque plus élevé de blessure car elles sont souvent situées à proximité des éviers et des couloirs de bain, d'où la nécessité du GFCI.
3. Zones extérieures : les prises extérieures doivent être équipées d'un disjoncteur différentiel car ce sont des endroits humides. Toute situation présentant une prise à l'extérieur dans l'éditeur de météo plutôt que dans les patios, terrasses et piscines humides qui l'entourent devrait épargner la vie des utilisateurs avec beaucoup d'inquiétude.
4. Garages et sous-sols : Pour éviter les sous-sols où l'humidité a tendance à persister, comme les garages et les murs à surface non finie, il faudrait principalement que les panneaux de prises de protection murales GFCIS soient des dispositifs de protection contre les dangers lumineux.

L’utilisation appropriée des GFCI dans ces zones augmente le niveau de sécurité électrique associé aux défauts à la terre, contribuant ainsi à réduire le risque posé par les défauts à la terre.

Prises GFCI ou prises traditionnelles

Les disjoncteurs de fuite à la terre (GFCI) et les prises classiques sont destinés à fournir une alimentation électrique, mais il existe de nombreuses différences dans leurs fonctions et leurs caractéristiques de sécurité.

1. Fonctionnalité : les disjoncteurs différentiels surveillent en permanence la quantité de courant circulant dans un circuit et peuvent identifier tout courant supérieur ou inférieur au flux normal, indiquant une fuite de courant vers la terre. Lorsqu'un tel déséquilibre se produit, les disjoncteurs différentiels peuvent se déclencher en quelques millisecondes et provoquer un choc électrique. D'un autre côté, aucune de ces prises n'offre une telle protection, ce qui les rend dangereuses lorsqu'elles sont placées dans des zones humides.
2. Applications : Les disjoncteurs différentiels sont généralement obligatoires dans les zones où la plomberie est présente, notamment les éviers de cuisine, les salles de bains et même les locaux extérieurs. Ils sont soumis aux stipulations des codes électriques et des réglementations de sécurité ultérieures. Bien que les prises conventionnelles standard utilisées autour des espaces de vie soient courantes, elles ne nécessitent pas de mises à niveau pour les zones à haut risque ni de protection contre les surtensions du disjoncteur différentiel.
3. Niveau de protection : L'avantage le plus remarquable des disjoncteurs différentiels est peut-être qu'ils contribuent à réduire le risque de choc électrique avec un certain degré d'efficacité et sont principalement utilisés pour protéger contre les défauts de terre. Par conséquent, la plupart des prises ne possèdent pas cette fonction, ce qui présente davantage de risques dans les zones à haut risque où l'eau est impliquée.

Ainsi, alors que les prises conventionnelles peuvent être utilisées à des fins générales dans des environnements secs, les disjoncteurs différentiels doivent être déployés dans des environnements très humides pour des raisons de sécurité. Par conséquent, ils sont préférables pour toute installation et justifient des mesures de sécurité supplémentaires contre l'électrocution.

Comment tester et réinitialiser une prise GFCI

Utilisation du bouton Test

Pour modifier la prise du disjoncteur de fuite à la terre (GFCI), appuyez sur le bouton « Test » situé sur la face avant de l’appareil. Débranchez cette prise à l’aide du bouton de réinitialisation fourni avant de supprimer toute activité qui a été effectuée. Pour vérifier si le test a réussi, vérifiez si les appareils connectés à la prise ont cessé de recevoir l’alimentation électrique, qui était censée être fournie par le disjoncteur de fuite à la terre. Après le test, il est nécessaire de remplacer l’alimentation de secours coupée au niveau de la prise du GFCI en appuyant simplement sur le bouton de réinitialisation. Cela peut être fait en appuyant sur un bouton ou, plus important encore, en traitant ou en effectuant des tests mensuels des prises du GFCI. Le test du GFCI informera de toute condition provoquée par la nécessité de mettre le GFCI en pratique ; ils empêcheront les situations dangereuses de se produire.

Utilisation d'un testeur de tension

Pour vérifier le fonctionnement de l'opérateur dans l'appareil de prise de disjoncteur de fuite à la terre (GFCI) : c) Soyez prudent si vous savez que l'entrée du testeur fonctionne et essayez une prise sous tension. Ensuite, pendant qu'elle est sous tension, la prise GFCI recouvre la prise GFCI et doit être testée en insérant des sondes de testeur dans ses fentes. Le testeur est censé afficher une sortie de tension ; s'il n'y a pas de sortie de tension visible, cela signifie que le GFCI a été déclenché ou que la prise elle-même présente un défaut. Si tel est le cas, il est essentiel d'appuyer sur le bouton « Reset » s'il a été enfoncé pour s'assurer que l'alimentation est rétablie. En outre, la conformité de sécurité doit toujours être respectée en adhérant aux instructions du fabricant sur le testeur de tension particulier utilisé et en utilisant des EPI lors de la réalisation de tests électriques. Des tests périodiques du système électrique à l'aide d'un testeur de tension contribuent à améliorer la sécurité et la fiabilité des systèmes électriques.

Que faire si la prise ne se réinitialise pas

Si la prise GFCI ne répond toujours pas et ne peut pas être réinitialisée, le dépannage peut être effectué comme suit.

1. Vérifiez les surcharges : débranchez tous les appareils connectés à la prise. Si le voyant se réinitialise après avoir tout débranché, le déclenchement a été provoqué par un dispositif de surcharge, qui nécessite le remplacement du disjoncteur différentiel.
2. Inspectez le circuit : vérifiez que le circuit ne présente aucun dommage externe ni aucune autre indication d'usure. Vérifiez si le panneau électrique principal comporte des disjoncteurs déclenchés correspondant au circuit de la prise et réinitialisez le disjoncteur si nécessaire.
3. Vérifiez le câblage et les connexions : coupez l'alimentation électrique du disjoncteur différentiel et retirez le couvercle de la prise. Vérifiez que les connexions de câblage ne sont pas desserrées ou brûlées et resserrez toutes les connexions sécurisées.
4. Consultez un professionnel : si la prise ne peut toujours pas être réinitialisée après ces vérifications, les dommages peuvent être plus graves que ce qui a été vérifié, y compris des défauts dans le câblage et la prise. Un électricien agréé doit être consulté pour des investigations et des réparations plus approfondies dans cette situation.

Toutes les étapes mentionnées sont également essentielles et contribuent à promouvoir la sécurité et une utilisation correcte, évitant ainsi d'éventuels risques de problèmes électriques.

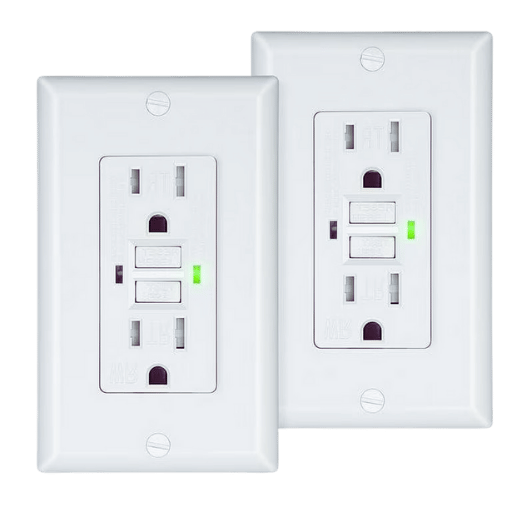

Problèmes courants avec les prises GFCI

Pourquoi votre prise GFCI continue de se déclencher

Le GFCI (Ground Fault Circuit Interrupter) est un type particulier de prise qui protège contre les chocs électriques en contrôlant le flux de courant électrique à travers le circuit dès qu'il y a une fluctuation du courant lorsqu'il y a un risque de fuite lorsque la terre est appelée GFCI. Voici quelques raisons importantes du déclenchement fréquent de la prise GFCI :

1. Humidité : les prises GFCI sont généralement installées dans les zones sujettes à l'humidité, comme les salles de bains et les cuisines. L'eau peut provoquer un court-circuit, ce qui fait que la prise se déclenche plusieurs fois.
2. Surcharge du circuit : il est possible que davantage de circuits soient connectés à un seul circuit d'appareil que le circuit prévu pour la prise GFCI, ce qui entraîne le déclenchement de la prise la plupart du temps. Il est donc important de maintenir la charge totale à tout moment dans les limites nominales du circuit.
3. Appareils défectueux : Parfois, des appareils défectueux sont branchés sur une prise GFCI et ils se comportent mal, provoquant des défauts de terre qui, pour des raisons de sécurité, font disjoncter la prise.
4. Problèmes de câblage : les fils effilochés, qu'ils soient involontaires, artificiels ou desserrés, peuvent provoquer un déséquilibre du courant et une surcharge, entraînant des déclenchements répétés. Pour satisfaire aux normes GFCI, les fils et autres connexions doivent être vérifiés fréquemment pour garantir leur intégrité complète.

Connaître ces causes générales vous aidera à résoudre correctement le problème des fonctions de traçage des prises GFCI et, par conséquent, à utiliser les systèmes électriques en toute sécurité. Lorsque les problèmes ne diminuent pas, il est suggéré de contacter un électricien agréé qualifié et expérimenté pour une analyse plus approfondie.

Quand remplacer une prise GFCI

Lorsqu'une prise GFCI dotée d'une fonction de détection et d'interruption de panne présente un défaut, ou lorsque la machine est usée ou inefficace, le GFCI doit être remplacé. Les raisons du remplacement sont les suivantes :

1. Déclenchements relativement fréquents : si la prise GFCI se déclenche au même rythme même après que les causes principales ont été éliminées, la prise pourrait être endommagée en interne et doit donc être remplacée.
2. Dommages physiques : vérifiez que le capot avant et le boîtier ne présentent pas de fissures, de zones décolorées ou de brûlures. Les dommages matériels exposent la prise à des risques et la rendent inutilisable.
3. Réinitialisation en cas de panne : si la languette de réinitialisation ne sort pas, elle ne revient pas en position engagée ou ne revient pas en arrière d'une quelconque manière. La prise est défectueuse et un remplacement immédiat est nécessaire.

En règle générale, même si les prises GFCI semblent fonctionner assez bien, il est recommandé de les remplacer tous les dix ans par mesure de précaution. Un entretien régulier et un remplacement occasionnel sont des étapes cruciales pour le bon fonctionnement des dispositifs GFCI afin de garantir une protection contre les défauts de terre et les chocs électriques.

Embaucher un électricien pour les problèmes de GFCI

Bien qu'il soit assez courant que les propriétaires rencontrent des problèmes avec les prises GFCI, dans ces scénarios, il faut faire appel à un électricien pour s'assurer que ces problèmes sont résolus correctement. Cette spécialisation aide l'électricien à diagnostiquer des problèmes complexes. Un GFCI ne peut pas remplacer une prise de courant non conforme, une construction négligente ou une surintensité électrique.

De plus, ils peuvent suggérer des modifications ou des améliorations appropriées afin que tous les appareils installés répondent aux normes de sécurité requises. Dans les situations où ils ne sont pas correctement assurés, il serait essentiel de s'assurer que ces électriciens sont agréés, car cela montre leur niveau de professionnalisme. L'électricien peut provenir de différentes plateformes, il faut donc connaître les attributs à vérifier. Par conséquent, pour énoncer l'évidence, travailler avec un bon électricien s'occupant des problèmes de prise GFCI améliorera considérablement la sécurité et l'efficacité du système électrique.

Sources de référence

Défaut électrique

Électricité

Électricien

Foire Aux Questions (FAQ)

Q : Que signifie GFCI et quelle est sa signification ?

R : GFCI signifie Ground Fault Circuit Interrupter (disjoncteur de fuite à la terre). Il est essentiel car il coupe le courant électrique du corps humain, car un choc électrique ne peut se produire que lorsqu'un courant, appelé défaut à la terre, est présent.

Q : Où faut-il utiliser les prises GFCI ?

R : Lorsque l'eau et l'électricité sont proches, comme dans les cuisines, les salles de bains et les toilettes, les sous-sols, les vides sanitaires et les espaces extérieurs, des prises GFCI sont obligatoires. Conformément au Code national de l'électricité, ces zones doivent être dotées d'une protection GFCI pour éviter les décharges électriques aux personnes.

Q : Est-il possible de tester les prises GFCI ? Si oui, comment procéder ?

R : Oui, il est possible de tester vos prises GFCI. Appuyez simplement sur le bouton « Test » situé sur la prise. Cette procédure devrait couper l’alimentation de la prise et de tous les appareils de charge qui y sont connectés. Ensuite, appuyez sur le bouton « Reset ». Si la prise ne fonctionne pas comme prévu, il faudra peut-être la remplacer.

Q : En quoi la prise GFCI diffère-t-elle de la prise standard ?

R : Une prise GFCI est dotée d'une protection contre les défauts de terre, qui coupe l'alimentation de la prise lorsqu'un défaut de terre est détecté, ce qui n'est pas le cas d'une prise électrique standard. Les prises GFCI permettent d'éviter les dangers liés aux décharges électriques.

Q : Est-il possible pour moi de le faire moi-même et d’installer des prises GFCI ?

R : Oui, à condition que vous connaître le câblage électrique, vous pouvez installer vous-même des prises GFCI. Cependant, si vous craignez de travailler avec des connexions filaires, vous devez le faire faire par un électricien agréé pour des raisons de sécurité.

Q : Qu'est-ce qui différencie les disjoncteurs GFCI des prises GFCI de type gangster ?

R : Les disjoncteurs différentiels fournissent une protection contre les défauts à la terre à l'ensemble d'un circuit, tandis que les prises différentielles ne protègent que les prises en aval du même circuit. Les deux types de protection différentielle ont été installés pour empêcher automatiquement les décharges électriques aux personnes.

Q : Lorsque ma prise GFCI continue de se déclencher, que dois-je faire ?

R : Si votre prise GFCI se déclenche et ne revient pas après avoir réinitialisé le bon interrupteur, vous devez débrancher tous les appareils connectés à la prise et appuyer sur le bouton de réinitialisation. Si la prise GFCI semble fonctionner correctement mais continue de se déclencher, cela peut être dû à un défaut de terre ou à un câblage inapproprié. Appelez un électricien expérimenté pour découvrir et corriger le problème.

Q : Quelles sont les différentes catégories de prises GFCI ?

R : Il existe deux circuits de méfiance, le GFCI contenant des prises GFCI et les disjoncteurs GFCI. Les deux circuits déclenchent une alarme en cas de fuite du circuit, mais ils sont utilisés à des niveaux de protection différents. Les prises GFCI sont situées à des endroits stratégiques du bâtiment, tandis que le circuit d'alarme GFCI déclenche l'ensemble du système de câblage.

Q : Pourquoi, en premier lieu, serai-je obligé d’installer des prises GFCI, de manière plus visible, dans mes espaces extérieurs ?

R : Les prises GFCI doivent être installées dans les espaces extérieurs pour protéger contre l'humidité, qui peut augmenter les risques de décharge électrique. Le système de protection GFCI prévient les blessures, car l'alimentation est instantanément coupée dès la détection d'un défaut de terre.

Q : À quelle fréquence dois-je tester les prises GFCI dans mes locaux ?

R : Vous devez tester les prises GFCI tous les mois pour vous assurer qu'elles fonctionnent correctement. Des tests et des évaluations périodiques sont nécessaires pour garantir que les récepteurs peuvent protéger contre les chocs électriques le moment venu.
