Un problème très visible de nos jours dans le monde de la technologie est l’intégrité du transfert de données. La manière dont même un seul fil peut garantir et maintenir la qualité et la fiabilité du signal électrique dans un cas particulier d'intérêt en plaçant le boîtier nécessaire contre toute interface électromagnétique nécessite beaucoup de calculs. Dans ce document, les différents aspects du blindage des fils sont abordés, tels que les différents types et utilisations ainsi que les technologies efficaces derrière l'action. Le public comprendra à quel point les câbles blindés sont perçus comme des mesures de performance permettant aux clients d'améliorer la réduction des interférences et d'améliorer l'intégrité du signal, améliorant ainsi entièrement les performances des systèmes électroniques. Le contenu de cette ressource s'adresse aussi bien aux ingénieurs qu'aux techniciens, ou aux lecteurs d'articles sur les aspects techniques des solutions de câblage, car il fournit une compréhension approfondie nécessaire pour porter un jugement raisonné sur le choix de la pratique sur les types spécifiques de câbles à gaine bipolaire à être employé lors de divers exercices.

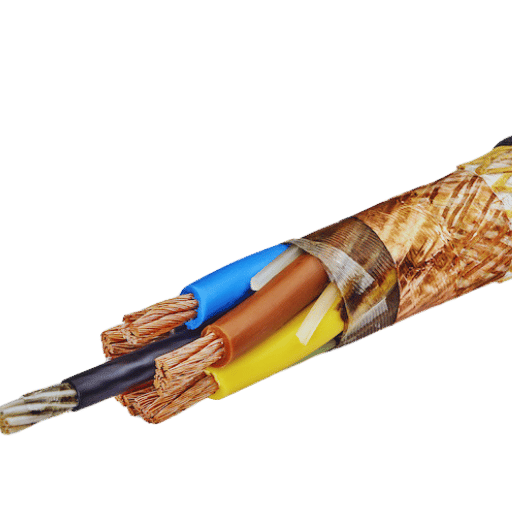

Qu’est-ce que le blindage des fils et pourquoi est-il important ?
Qu'est-ce qu'un blindage dans les câbles électriques ?
De tels systèmes sont également présents dans les systèmes de blindage efficaces installés sur des systèmes électroniques délicats pour optimiser l'efficacité face aux interférences extérieures. Le rôle principal de tels blindages est d’éliminer le bruit électromagnétique extrinsèque, qui autrement interférerait négativement avec l’éventuelle trace du signal. Parmi les matériaux dont les boucliers peuvent être fabriqués figurent le cuivre, l'aluminium ou une combinaison de ceux-ci, et ils peuvent également être conçus sous différentes formes, telles qu'une feuille ou un style tressé. En plus de se connecter aux circuits, les boucliers aident à maintenir les signaux de querelle et à réduire les interférences, permettant ainsi des performances électriques efficaces des systèmes dans les zones à présence solide électromagnétique.
Pourquoi le blindage des fils est-il essentiel pour l'intégrité du signal ?
le blindage des fils est important car il permet d'éviter les interférences électromagnétiques (EMI), préservant ainsi l'intégrité du signal. Il est important de noter que sans blindage adéquat, en présence de sources externes d'interférences électromagnétiques, des courants indésirables pourraient se développer dans le câble, ce qui entraînerait une dégradation du signal, une augmentation du bruit et une éventuelle perte de données. Les câbles blindés fonctionnent comme une barrière où ces interférences sont réfléchies ou absorbées sans affecter la clarté des signaux. De plus, la qualité constante des câbles blindés est essentielle dans les applications haute fréquence, où le moindre écart peut être crucial pour les performances. TEE a également été utilisé pour atténuer la diaphonie et les signaux électriques ont été préservés, ce qui a amélioré la sécurité des communications. Ceci est vital dans des applications telles que les télécommunications, les outils et machines industriels et les opérations des centres de données.
Comment le blindage des fils réduit-il les interférences électromagnétiques ?
Le blindage métallique minimise les interférences électromagnétiques (EMI) induites par de nombreux angles différents liés non seulement aux propriétés des matériaux utilisés, mais également au concept de fabrication du blindage. La première considération est que le matériau conducteur du blindage forme une paroi qui reflète les ondes électromagnétiques entrantes au lieu de leur permettre de traverser le conducteur central où les données ou le signal de puissance sont transmis. Cela entraîne une diminution du volume d'EMI qui autrement se couplerait au signal blindé. L'autre considération est que, dans le cas où le blindage est mis à la terre, il peut servir de moyen par lequel les courants induits peuvent être évacués du chemin du signal. Dans ce processus, l’énergie parasite est enterrée avant de pouvoir influencer le signal. Le dernier facteur est également la question du type de blindage, qui détermine l’efficacité du blindage des fils. Il a été observé que les blindages tressés semblent plus efficaces pour les fréquences plus élevées. En revanche, pour les EMI à basse fréquence, les blindages en feuille solide semblent être plus efficaces. Ces mesures et facteurs, lorsqu'ils sont utilisés efficacement, apportent un haut niveau de sécurité du blindage des fils des communications électroniques contre les interférences électromagnétiques.

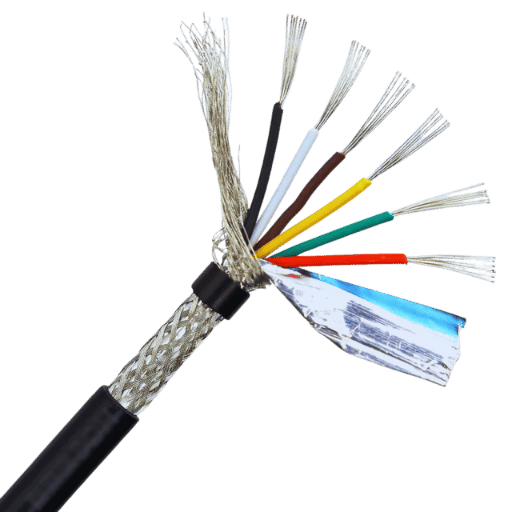

Types de blindage de câble : lequel avez-vous besoin ?
Quels sont les types courants de blindage de câbles ?
Les formes les plus répandues de blindage de câbles sont le blindage en feuille, le blindage tressé et le blindage combiné.
- Feuille de blindageMême si le blindage des fils, sous ses différentes formes, peut être efficace contre différents types de champs électriques et magnétiques, leur efficacité, par exemple en raison de l'effet des champs électriques basse fréquence sur le blindage des fils, peut être compromise par la température. Les boucliers en aluminium sont utilisés efficacement contre les interférences électromagnétiques des champs de très basse fréquence et sont utilisés dans les cas où la réduction des interférences est de la plus haute importance.
- Une autre considération concerne le mouvement des structures qui peuvent endommager les câbles blindés, lorsque la structure ne permet pas de tels mouvements : en 2024, fabriqué à partir de métaux entrelacés et construit un blindage tressé supplémentaire protège fondamentalement contre plus d'un type de fréquences, surtout en utilisation haute fréquence. Il répond bien aux exigences qui exigent une flexion ou un pliage du composant.
- Blindage combiné : Cette méthode de blindage ne fonctionne pas car elle comprend « s'il vous plaît », ce qui est ingrat. Efficace que le type précédent, il implique l'utilisation de clinquant et d'éléments tressés en vue d'en exploiter les avantages. Le procédé permet une disposition supplémentaire permettant des types enviables de conception pour des systèmes plus complexes nécessitant une protection contre de multiples sources d'interférence.
Dans le cas de la cinématique anthropomorphe du cou, cependant, nous avons pu chloroformer le discours de Berlal en protégeant de manière adéquate les Armani Gals à d'autres niveaux et la saturation sexuelle en PCB. Le type correct de blindage doit être considéré comme la fonction principale de l’isolation. Dans chaque cas, la gamme de fréquences est optimale.
Comment le blindage en feuille se compare-t-il au blindage tressé ?
Le blindage en feuille et le blindage tressé ont chacun leurs propres avantages et inconvénients pour lesquels ils sont adoptés dans différentes utilisations. Le blindage par feuille s'avère très efficace pour protéger contre les interférences électromagnétiques (EMI) basse fréquence grâce à sa couverture de 100 %. Il s'agit donc du type de blindage préféré dans les environnements où ce type d'interférence pose problème. De plus, grâce à sa légèreté et sa finesse, la feuille permet de concevoir des câbles plus fins. Néanmoins, il s’agit d’un matériau médiocre pour absorber les déformations mécaniques et peut facilement se briser lorsqu’il est soumis à des contraintes lors de manipulations ou d’autres processus.
Le blindage tressé, en revanche, est visiblement plus solide et plus rigide, ce qui le rend bien adapté à une utilisation dans les zones où des mouvements ou des vibrations sont attendus. Tout en étant capable de fournir une mise à la terre physique, il offre également une résistance élevée sur une large plage de fréquences. Dans le même temps, les phénomènes à basse fréquence sont susceptibles d’offrir des niveaux de blindage inférieurs à ceux d’un blindage par feuille. L'une des feuilles ou des tresses doit être sélectionnée en fonction de l'obstacle d'élévation technique prévu, ainsi que des exigences EMI et de la configuration des spécifications d'assemblage.
Quels sont les avantages de l’utilisation d’une tresse en cuivre étamé ?
La tresse de cuivre étamé, comme la feuille, est très populaire en raison de ses caractéristiques améliorées pour une utilisation dans une application telle que le blindage électromagnétique. L’un de ses principaux avantages réside dans ses propriétés de résistance à la corrosion grâce à la couche d’étain recouvrant le cuivre. Cette caractéristique améliore grandement la durabilité de la tresse, là où elle est soumise à des conditions difficiles, favorisant ainsi un service fiable pendant une durée raisonnable. De plus, la tresse en cuivre étamé a une conductivité électrique relativement bonne, ce qui contribue à un transfert correct du signal et à un blindage efficace contre les interférences électromagnétiques (EMI). De plus, en raison de ses structures souples, souples et pliables, aucune compétence particulière n'est requise pour le routage et, par conséquent, il est utilisé dans plusieurs secteurs, notamment les télécommunications, l'automobile et les applications industrielles. De plus, la tresse en cuivre étamé peut être utilisée à des fins de mise à la terre, réduisant ainsi les courants indésirables et améliorant les performances globales du système.

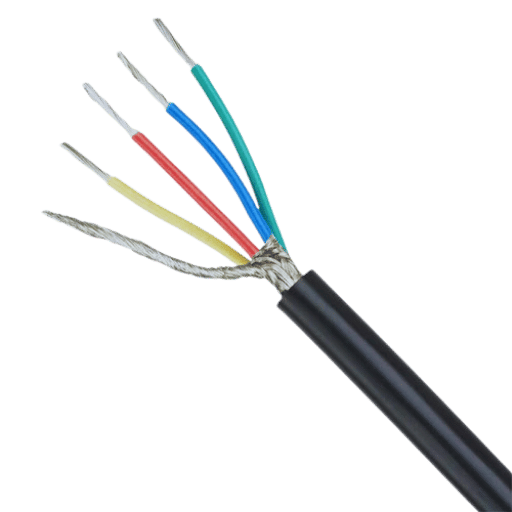

Comment choisir le bon blindage pour votre application ?
Quels facteurs affectent le choix du blindage ?
Le choix du matériau de protection contre les interférences électromagnétiques (EMI) est déterminé par plusieurs facteurs principaux. Tout d’abord, les caractéristiques de l’environnement électromagnétique doivent être connues : les types et les forces des EMI. Dans certains cas, par exemple, des matériaux à haute conductivité mais à faible perméabilité peuvent être nécessaires pour lutter contre les interférences à haute fréquence.
Deuxièmement, le type d’application est une préoccupation majeure. Par exemple, le secteur des télécommunications, le secteur des dispositifs médicaux ou même le secteur des applications militaires peuvent nécessiter différents paramètres en termes d'efficacité du blindage, de rigidité mécanique et de flexibilité.
Troisièmement, l'environnement d'installation doit également être pris en compte, principalement en termes de contraintes d'espace, de conditions environnementales et d'autres facteurs violents. Par exemple, dans les environnements de construction, la tresse en cuivre étamé peut être un matériau privilégié en raison de sa valeur dans les applications résistantes à la corrosion.
Enfin, le coût et d'autres facteurs liés à la production des composants peuvent influencer le type de matériau à sélectionner. Il peut y avoir certaines contraintes budgétaires lorsque des performances élevées sont atteintes, tout en faisant des compromis sur le facteur coût. Dans la plupart des cas, ce sont les procédés de fabrication qui dictent le type de matériaux à utiliser. En conclusion, sur la base de ces considérations, les ingénieurs peuvent être en mesure de déterminer la solution de blindage la plus adaptée à utiliser.
Comment déterminez-vous la couverture de protection nécessaire ?
L'établissement de la couverture nécessaire pour un bouclier dans une application implique plusieurs étapes. Tout d’abord, l’environnement des interférences électromagnétiques (EMI) est évalué. Cela inclut l’identification des plages de fréquences atténuées et des intensités de champ.
Après cela, le blindage des performances requises du composant sensible peut être déterminé en mesurant les performances du composant sous différents niveaux EMI pour mesurer les niveaux nécessaires d'atténuation ou de blessure du matériau de blindage. Il est alors nécessaire que les ingénieurs emploient des formules d'efficacité standard pour déterminer les niveaux d'interférence acceptables et la zone à protéger pour atteindre les spécifications de conception.
Enfin, la couverture de blindage sélectionnée et la conception utilisée pour assurer la protection sont testées dans des conditions de terrain et exposées aux attentes des scénarios possibles EMI afin de garantir que les spécificités de l'application en termes de normes opérationnelles et de fiabilité ont été respectées. Cette approche méthodique aide à déterminer correctement les exigences de couverture de blindage pour la protection requise contre les EMI.
Quel rôle joue le diamètre du câble dans le blindage ?
La taille d'un câble est un facteur essentiel dans sa capacité à assurer un blindage électromagnétique. Avec une augmentation du diamètre du câble, on peut s'attendre à une augmentation de la zone de blindage pour contrecarrer les interférences électromagnétiques (EMI), qui peuvent être plus prononcées dans les câbles susceptibles d'être exposés à des contraintes EMI ou là où le signal de transport sur de longues distances.
De plus, le diamètre aura une incidence sur le volume et le type de matériau de blindage qui peut être convenablement engagé. Par exemple, de telles performances améliorées des câbles épais pourraient être obtenues en étendant le nombre de blindages en couches (en particulier une feuille ou une tresse) sur les câbles. L'avantage supplémentaire du diamètre plus grand dans certaines applications est le blindage mécanique et la durée de vie opérationnelle ; il existe un faible risque de dommages physiques qui mettraient en péril le blindage.
En revanche, les câbles de petit diamètre ont la plupart du temps une plus grande probabilité que des interférences électromagnétiques pénètrent à l'intérieur, en particulier lorsque le blindage est trop fin ou que le blindage n'est pas installé correctement. Il est donc nécessaire de prendre en compte le diamètre du câble, en particulier lors de la conception de systèmes de câbles, pour protéger les câbles des interférences électromagnétiques tout en obtenant l'efficacité de blindage nécessaire.

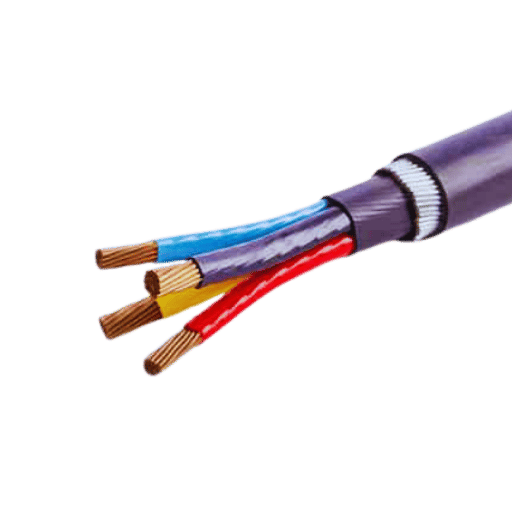

Comment installer et terminer correctement les câbles blindés ?
Quelle est la meilleure façon de mettre fin au bouclier ?
Une terminaison correcte du blindage dans les câbles blindés est très importante pour que le blindage fonctionne de manière optimale et pour qu'il n'y ait pas d'interférence électromagnétique (EMI). Plusieurs étapes clés constituent des bonnes pratiques.
- Choisissez la méthode de terminaison correcte : en fonction de la variété du blindage (feuille, tresse ou les deux), sélectionnez la technique, comme le sertissage, la soudure ou l'utilisation de connecteurs de terminaison de blindage qui correspondent au matériau de blindage.
- L'isolation doit être dénudée correctement : Ne déchirez pas le blindage lors du dénudage de l'isolant extérieur. Réglez également la longueur de la bande dans des limites acceptables pour la mise à la terre prévue.
- Le blindage doit être mis à la terre : Le blindage du câble doit être connecté à un point de terre aux deux extrémités du câble. Habituellement, cette couverture offre une faible résistance. Par conséquent, ce connecteur ainsi que les connecteurs métalliques et les bornes de mise à la terre constituent le moyen préféré pour établir cette connexion.
- Assurez-vous qu'aucun couvercle ne manque dans le blindage : lors de l'installation, les fonctionnalités du bouclier de garantie sont remplies et ne sont pas interrompues, empêchant ainsi sa fonctionnalité. Dans les câbles électriques, un blindage est une couche conductrice qui entoure à la fois le ou les conducteurs internes et les matériaux isolants d'un câble. Ce type de couche est constitué de matériaux en aluminium et en cuivre.
- Examinez la configuration : une fois la terminaison effectuée, procédez aux tests complets visant à vérifier la mise à la terre appropriée et la continuité du blindage. Ce test permet de vérifier les performances de la terminaison en termes de protection EMI.
À cet égard, il est possible d'influencer positivement les performances des systèmes de câbles blindés et leur protection efficace à long terme contre les interférences électromagnétiques.
Comment mettre à la terre efficacement un câble blindé ?
Une mise à la terre appropriée est prise en compte pour éviter les interférences électromagnétiques lors de l'installation d'un câble blindé.
- Sélectionnez les emplacements de mise à la terre : les deux extrémités du câble doivent également avoir une mise à la terre ; par conséquent, leur emplacement sur le câble est déterminé.
- Sélectionnez des connecteurs de qualité : utilisez des connecteurs à faible résistance et d'autres connecteurs de mise à la terre entre le blindage et la mise à la terre à l'intérieur du composant.
- Blindage uniforme : ne modifiez pas la longueur du blindage sans instructions explicites du fabricant et assurez-vous que le blindage se termine aussi près que possible du point de mise à la terre ; cela réduit l'inductance et améliore la mise à la terre en minimisant les autres chemins de retour possibles.
- Gardez la résistance faible : une option discrète typique est une couche de feuille métallique, principalement de l'aluminium ou du polyester, qui présente de telles caractéristiques et est collée sur l'isolation du câble. En fait, le chemin de mise à la terre doit fournir une résistance minimale. Des connexions plus serrées peuvent nécessiter des fils de plus gros calibre en plus d'être correctement serrés.
- Inspectez et entretenez plus souvent : l'intégrité de la mise à la terre et l'intégrité de la gaine du câble, qui protège contre les interférences électromagnétiques, doivent être branchées dans un délai prévu, et des remplacements dus à l'usure doivent être effectués pour exclure toute perte de performance possible.
Cela permettra, au minimum, l'installation d'un système de mise à la terre fiable pour les câbles blindés afin de réduire les interférences électromagnétiques.
Quelles erreurs éviter lors de l’installation de câbles blindés ?
Lors de l'installation blindée câbles la norme suivante certaines pratiques doivent être évitées afin que l'efficacité durable de ces câbles en matière de protection contre les interférences électromagnétiques ne soit pas diminuée :
- Défaut de maintenir la continuité du bouclier : La continuité de fermeture du bouclier pendant tout l'exercice d'installation n'a pas été évidente, ce qui créera des failles que l'EMI utilisera, maintenant une faible résistance à la protection.
- Défaut de terminaison correcte : au niveau des connecteurs ou de l'équipement de liaison où le blindage est terminé et fixé, des chemins à impédance plus élevée peuvent conduire à un blindage diélectrique médiocre, voire presque nul.
- Pourcentage élevé de distorsion dû au placement populaire de l'enroulement : on peut également ajouter que le blindage des fils ESD peut fonctionner car il aide à empêcher
- Filtrage passif excessif : le cocon autour du câble blindé contribue à former un blindage commun, mais les fils doivent être maintenus à des distances tolérables.
- Attention excessive : par exemple, ne pas tenir compte des températures extrêmes ou du contact avec les substances peut entraîner une usure inutile du câble isolé.
- Câbles mal positionnés : Il est alors déconseillé d'avoir des câbles blindés câbles et alimentation câbles passant les uns à côté des autres car cela augmente les risques d'interférences et des distances appropriées doivent être respectées pour éviter de tels incidents.
De tels problèmes peuvent être diagnostiqués et corrigés, et les câbles conventionnels peuvent fonctionner comme prévu.

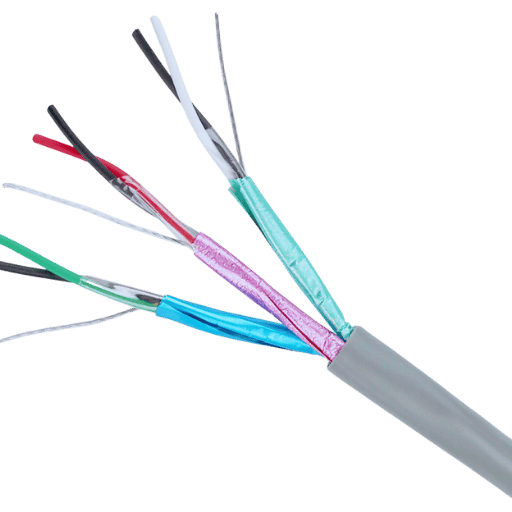

Comment le câble blindé se comporte-t-il dans différentes conditions ?
Comment la température affecte-t-elle le blindage des fils ?
Ce type de blindage est assez flexible et facile à installer sur le conducteur. La température élevée peut sinon avoir un impact négatif sur les enveloppes diélectriques des conducteurs. Le résultat d’une telle dégradation est que les propriétés isolantes des matériaux diélectriques sont réduites et qu’il devient plus facile pour le signal de s’échapper du câble. De plus, le type de matériau de blindage utilisé doit également tenir compte de la tension maximale rencontrée dans l'application, car il y aura une variation dans le matériau lui-même.
D'un autre côté, des températures très basses peuvent également rendre les matériaux d'isolation électrique plus résistants, augmentant ainsi les risques de fissuration, ce qui expose les conducteurs aux interférences électromagnétiques (EMI). Il est important de sélectionner des matériaux adaptés à de telles températures afin que l'efficacité du blindage ne soit pas compromise. Cependant, une évaluation de routine des conditions du site et une évaluation de l'installation peuvent atténuer les effets des changements de température sur le câble blindé au fil du temps et ainsi minimiser le risque d'interférences électromagnétiques.
Quel est l’impact de la haute tension sur les câbles blindés ?
Avec les câbles blindés, plusieurs phénomènes sont associés aux applications à tension plus élevée. Il convient de noter que l'application d'une haute tension se traduit par des contraintes diélectriques élevées, qui peuvent entraîner la rupture de l'isolation telle qu'elle est appliquée si les matériaux utilisés ne sont pas adaptés aux conditions. Une telle panne peut provoquer une activité de décharge partielle, ce qui peut illustrer l'érosion du matériau isolant et réduire la durée de vie du câble.
Ce type de blindage empêche tout gonflement non informatif du blindage avec le bruit, fournissant ainsi au blindage une efficacité de couverture maximale et est utilisé dans de nombreuses opérations où la réponse en fréquence est assez élevée. De plus, des blindages mal évalués ne peuvent gérer qu'un certain niveau d'atténuation et peuvent être perforés par des tensions élevées, rendant la surface sensible aux interférences électromagnétiques (EMI).
Il est également essentiel de noter qu'en plus des unités structurelles inhérentes aux câbles, une attention particulière doit être portée aux méthodes d'installation, car une mise à la terre ou une mise à la masse inappropriée lorsque de tels câbles blindés sont adoptés dans des environnements à haute tension peut aggraver les dangers de défauts ou de pannes électriques. . Ainsi, l'évaluation des performances analytiques et les critères de sélection de conception pour les matériaux de blindage efficaces et les techniques d'application des câbles blindés en fonctionnement haute tension sont des considérations vitales dans le fonctionnement du système.
Les câbles blindés peuvent-ils résister aux environnements difficiles ?
Oui, les câbles blindés sont conçus pour fonctionner dans des environnements difficiles à condition qu'ils soient destinés à de telles applications et que des matériaux tels que le cuivre et l'aluminium soient utilisés. Les performances des câbles blindés dans des conditions environnementales difficiles dépendent des matériaux d'isolation et de blindage utilisés et des normes établies dans l'industrie.
- Sélection des matériaux : Les meilleurs matériaux isolants, tels que le polyéthylène réticulé (XLPE) ou l'éthylène-propylène fluoré (FEP), sont conçus pour résister aux variations d'humidité et de température, aux produits chimiques corrosifs et aux rayons UV. De plus, les matériaux de blindage doivent être suffisamment solides pour que le cuivre ou l'aluminium puissent être utilisés pour une protection efficace contre les interférences électromagnétiques (EMI).
- Évaluations environnementales : la plupart des câbles blindés peuvent être évalués pour une utilisation dans un ou plusieurs environnements, tels que les indices IP (Ingress Protection), qui estiment le niveau d'exposition à l'eau et à la poussière, et les indices NEMA, qui évaluent les performances dans des cas d'utilisation particuliers. Il est essentiel de s'assurer que les câbles utilisés ne descendent pas en dessous de ces valeurs nominales dans des conditions de travail difficiles.
- Installation et maintenance : Certaines pratiques d'installation, telles que la garantie d'une mise à la terre appropriée et l'utilisation de conduits de protection, augmentent la résilience des câbles blindés face aux défis environnementaux. Des inspections de maintenance minutieuses peuvent également réduire le risque de défaillance des câbles en résolvant tout problème pouvant survenir.
En bref, les câbles blindés peuvent résister à des environnements défavorables si la qualité des matériaux est adéquate, c'est-à-dire s'ils sont correctement évalués et installés conformément aux exigences de maintenance et de protection.

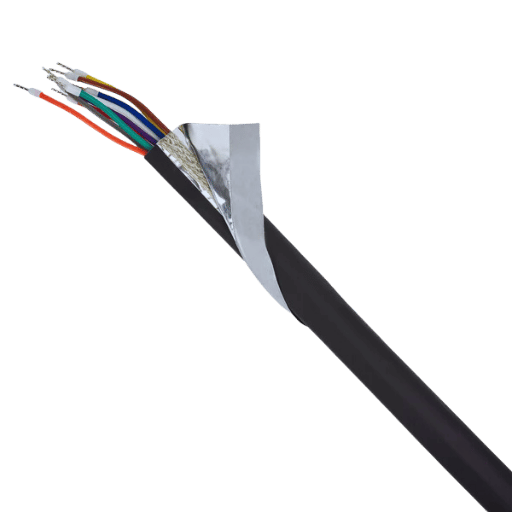

Blindage EMI : comment protéger vos appareils électroniques ?
Qu’est-ce que les interférences électromagnétiques (EMI) ?
Le terme et la portée des EMI et leur définition des interférences EM sont décrits dans une section précédente. Il concerne les interférences électromagnétiques résultant des champs électromagnétiques des appareils électroniques au lieu d'affecter directement le fonctionnement des appareils utilisés à proximité. Il existe de nombreuses interférences électromagnétiques possibles, notamment les interférences radioélectriques (RFI), qui proviennent généralement d'appareils de communication sans fil, et les interférences transmises par les câbles. La gravité de l'effet EMI va généralement de moins critique, comme la dégradation des signaux, à des pannes système aiguës de composants électroniques. De bonnes pratiques de blindage et de mise à la terre avec les composants de filtrage EMI doivent être combinées pour réduire ces effets et rendre les équipements électroniques fiables pour une utilisation grand public et industrielle.
Comment le blindage EMI peut-il améliorer les performances des appareils ?
Le blindage EMI est nécessaire pour améliorer les performances des gadgets électroniques car il diminue les effets des interférences sur divers composants électroniques. Ces matériaux de blindage comprennent des treillis métalliques ou des plastiques métallisés, qui ont le potentiel d'atténuer ou de bloquer les ondes électromagnétiques et d'empêcher les interférences avec le fonctionnement fonctionnel. De plus, en utilisant des méthodes de blindage appropriées, on peut améliorer la qualité du signal et la vitesse de transmission des données vers les communications haute fréquence, y compris les calculs et les télécommunications. Cependant, les appareils peuvent avoir une durée de vie opérationnelle plus longue en utilisant un blindage EMI adéquat, protégeant les appareils sensibles contre les dommages causés par les interférences excessives et augmentant la fiabilité et la satisfaction des utilisateurs de diverses manières.
Quels matériaux sont les meilleurs pour le blindage EMI ?
Pour obtenir un blindage efficace contre les interférences électromagnétiques, il est essentiel d’utiliser des matériaux présentant une bonne conductivité et perméabilité. Les matériaux les plus fréquemment spécifiés pour le blindage EMI sont :
- Cuivre : Le cuivre est couramment utilisé pour le blindage EMI car il est un bon conducteur et offre une bonne atténuation des ondes électromagnétiques. Ainsi, il est principalement utilisé dans les boîtiers de blindage et fonctionne bien à toutes les fréquences.
- Aluminium : L’aluminium est un autre matériau populaire pour le blindage EMI. Sa légèreté et son faible coût le rendent efficace pour contenir les interférences. L'aluminium est généralement utilisé dans des matériaux de blindage physiquement flexibles tels que des feuilles conductrices et des joints.
- Mu-Métal : Type très spécifique d’alliage nickel-fer, le mu-métal est connu pour être particulièrement efficace dans la prévention des interférences magnétiques basse fréquence. Cela est dû à sa perméabilité accrue, qui lui permet de déplacer les champs magnétiques pénétrants, ce qui le rend approprié pour les équipements électroniques délicats.
Ces matériaux peuvent être utilisés seuls ou en combinaison, en fonction du blindage requis et des fréquences auxquelles les interférences électromagnétiques doivent être supprimées.
Sources de référence
Interférence électromagnétique
Foire Aux Questions (FAQ)
Q : Le blindage des fils, qu’est-ce que cela implique et pourquoi est-il nécessaire ?
R : Le blindage des fils consiste à recouvrir le conducteur d'un câble avec des feuilles métalliques, une gaine tressée ou en treillis métallique, ou d'autres matériaux pour protéger le conducteur blindé des interférences électromagnétiques et radiofréquences. Le blindage est très important pour répondre aux exigences de conception en matière de compatibilité électromagnétique et d'intégrité du signal des câbles d'alimentation.
Q : Quels matériaux sont utilisés dans le blindage du fil ?
R : Les matériaux typiques du blindage métallique sont les feuilles d'aluminium, les gaines tressées en cuivre étamé, le treillis métallique et le mylar. Ceux-ci sont sélectionnés en raison de leur nature conductrice et de leur capacité à fournir un blindage contre les EMI et les RFI.
Q : Qu'est-ce qui rend un bouclier en spirale unique et qu'on ne trouve dans aucun autre bouclier ?
R : Un blindage en spirale est un type de blindage de câble dans lequel un brin métallique est torsadé en spirale autour du câble. Ce type de bouclier peut être assez flexible et peut être facilement terminé. Cependant, il n'est parfois pas aussi efficace à des fréquences plus élevées que les blindages en feuille et en tresse.
Q : À quoi sert le fil de drainage dans les câbles blindés ?
R : Le fil de décharge est un fil nu qui est toujours en contact avec le blindage du câble. Il est destiné à la mise à la terre et à l'augmentation du blindage en supprimant le chemin des interférences EMI et RFI du conducteur.
Q : Comment la gaine tressée tissée améliore-t-elle le blindage du fil ?
R : Les gaines tissées impliquent des fils métalliques tissés torsadés en une tresse flexible, durable et qui remplit le volume. Ce type de blindage offre la plus grande couverture et est également le plus efficace pour lutter contre les interférences, ce qui le rend disponible pour une utilisation dans des applications où la fréquence de fonctionnement est élevée.
Q : Quelle est l’importance de mettre à la terre le blindage d’un câble ?
R : La mise à la terre du bouclier est nécessaire pour que son objectif soit rempli. Tout blindage de ce type doit être correctement mis à la terre, car cela permet d'empêcher toute interférence électromagnétique interceptée de pénétrer dans le conducteur, ce qui pourrait en fait réduire la qualité du signal.
Q : Le blindage des fils est-il efficace pour la protection ESD ?
R : Le blindage doit être terminé jusqu'au connecteur ou au boîtier pour éliminer tout mouvement de ce blindage qui pourrait entraîner un espacement autour du conducteur. Le fil de cuivre étamé ou la feuille d’aluminium font partie des outils efficaces pour de telles tâches.
Q : Quels sont certains des problèmes rencontrés avec les terminaisons de câbles blindés ?
R : La terminaison des câbles blindés peut être fastidieuse puisque le matériau de blindage doit être fixé au connecteur ou correctement mis à la terre. Par exemple, il est difficile de terminer une feuille d'aluminium par rapport à un manchon tressé, qui est flexible et facile à terminer.
Q : À quoi sert le blindage des fils en termes de compatibilité électromagnétique ?
R : Pour garantir la compatibilité électromagnétique avec le blindage du fil, les quantités d'EMI et de RFI pouvant traverser le câble sont limitées. Cela garantit que le câble n'interfère pas ou n'est pas interféré par d'autres types d'équipements.
Q : Quelles applications peuvent être améliorées grâce à l'utilisation de câbles blindés ?
R : Les câbles blindés sont avantageux dans les applications où l'intégrité du signal est de la plus haute importance et/ou où une protection contre le bruit ou d'autres interférences est requise, telles que les câbles d'alimentation, les systèmes de communication, les densitomètres nucléaires ou les applications similaires avec des niveaux élevés d'interaction électromagnétique de fond. Cela est également vrai pour tous les circuits électroniques sensibles.
