Scegliere il filo giusto per il tuo condizionatore d'aria: guida esperta su tipi di filo e installazione

La scelta del tipo di filo per l'installazione o l'aggiornamento di un condizionatore d'aria è essenziale per il corretto funzionamento e la sicurezza. Ogni tipo di cablaggio ha le sue specifiche elettriche che, se non rispettate, possono creare problemi di sicurezza come guasti al sistema e surriscaldamento. Questo articolo cerca di condividere informazioni professionali sui tipi di fili appropriati per i condizionatori d'aria, le loro applicazioni e le loro procedure di installazione. Non importa se sei un addetto all'assistenza avanzato o un proprietario di casa fai-da-te, troverai questo articolo utile per comprendere e assicurarti che il tuo sistema funzioni in modo sicuro e corretto.

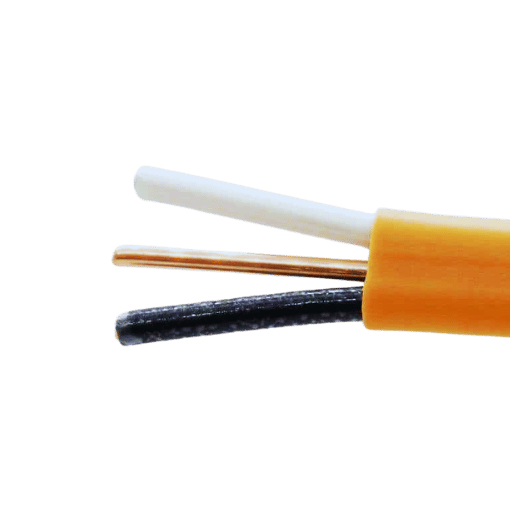

Qual è la dimensione giusta dei cavi per un condizionatore d'aria?

La scelta della dimensione corretta del filo per un'unità di condizionamento dell'aria dipende dalle esigenze elettriche dell'unità, più specificamente, dal suo amperaggio e voltaggio. Le unità di condizionamento dell'aria residenziali in genere utilizzano un filo di calibro 10 o 12, ma questo dipende dal modello e dalle specifiche esigenze di potenza. È importante controllare le specifiche del produttore o il manuale utente per trovare la dimensione esatta del filo necessaria. La scelta della dimensione appropriata del filo per l'unità è importante per evitare il surriscaldamento, garantire un utilizzo sicuro e soddisfare i codici per il cablaggio. Rispettare i codici di costruzione locali insieme ai codici edilizi; si consiglia di contattare un elettricista autorizzato per la corretta installazione.

Capire il calibro del filo: da 10 a 3 tipi di filo

I calibri dei fili costituiscono un sistema di misurazione dello spessore dei fili elettrici, che è direttamente correlato alla loro capacità di corrente. Rispetto a un filo calibro 12 e più sottile, i fili calibro 10 sono più spessi e possono gestire carichi di corrente più elevati. Al contrario, i fili calibro 3 sono molto più spessi e sono classificati come fili per impieghi gravosi per l'uso in apparecchiature industriali e installazioni su larga scala. La selezione di calibri dei fili adatti può aiutare a semplificare le operazioni, seguendo allo stesso tempo le raccomandazioni del produttore e le politiche del codice elettrico. Assicurarsi sempre di controllare il calibro richiesto in base alla tensione e agli ampere specifici necessari per il lavoro.

Calcolo della caduta di tensione per una corretta installazione

La caduta di tensione è definita come la diminuzione del livello di tensione per un circuito elettrico risultante dalla corrente che scorre attraverso un circuito e dalle proprietà resistive dei fili. La caduta di tensione è calcolata come segue:

Stabilire i parametri:

• La corrente elettrica nel circuito (amperaggio).
• Distanza complessiva del filo, compreso il percorso di ritorno (dalla fonte di alimentazione al carico e ritorno).
• Il calibro del filo e la sua resistenza per ogni unità di lunghezza.
• Utilizzare la tensione di sistema.

Utilizzare la formula della caduta di tensione:

• \[
  \text{Caduta di tensione (V)} = 2 \times \text{Corrente (I)} \times \text{Resistenza per unità di lunghezza (R)} \times \text{Lunghezza del filo (L)}
  \]

Verificare i limiti accettabili:

• Una caduta di tensione nella maggior parte dei circuiti non dovrebbe essere superiore al 3% per un funzionamento sicuro dei dispositivi e un funzionamento efficiente del sistema. Per installazioni più sensibili che si trovano lontano dal punto di riferimento della tensione, possono essere istituiti limiti ancora più severi.

Scegli il diametro corretto del filo:

• Se nel passaggio precedente la caduta di tensione in uscita è stata eccessiva, è necessario sostituire il filo con uno di calibro inferiore e più spesso per diminuire la resistenza.

Ciò dovrebbe garantire che il circuito funzioni assicurando la conformità agli standard del codice elettrico. Se i calcoli tornano e i controlli no, consultare un elettricista.

Come l'amperaggio influisce sul cavo per i condizionatori d'aria

L'amperaggio ha una rilevanza critica nel determinare la dimensione del filo di cui un condizionatore d'aria ha bisogno. È la misura della corrente elettrica massima che un filo o cavo può trasportare prima che la temperatura del conduttore raggiunga un livello pericoloso. Nei casi in cui l'amperaggio di un filo è inferiore alle richieste del condizionatore d'aria, il filo raggiungerà livelli di temperatura pericolosi, che possono causare incendi o guasti. Per un funzionamento sicuro, è necessario scegliere un filo la cui amperaggio superi quella della corrente nominale del condizionatore d'aria. Consultare sempre le raccomandazioni del produttore e gli standard elettrici locali per stabilire le linee guida di cablaggio appropriate.

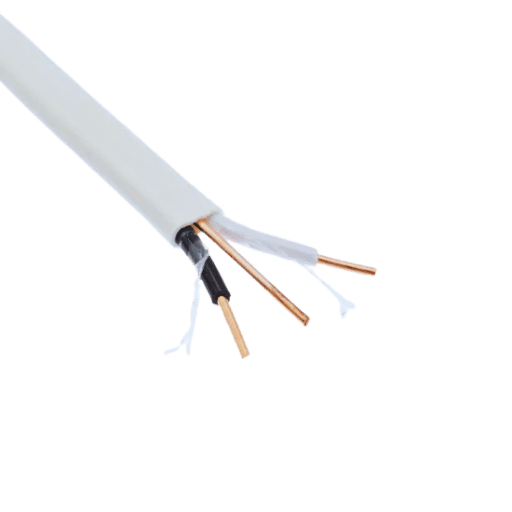

Come installare in modo sicuro i cavi per i condizionatori d'aria?

Passaggi per l'esecuzione di un circuito da 240 V

Controllare la capacità del quadro elettrico

• Prima di iniziare il lavoro, controllare il quadro elettrico principale per confermare che possa ospitare un circuito aggiuntivo da 240 V. Controllare che il quadro abbia un amperaggio e uno spazio fisico sufficienti per un interruttore bipolare, necessario per i circuiti da 240 V.

Raccogli gli strumenti e i materiali

• Oltre a strumenti come un misuratore di tensione, uno spelafili, un trapano e dei cacciaviti, assicurati di avere tutti i materiali necessari, tra cui un interruttore bipolare adatto al condizionatore d'aria, una scatola di giunzione, un condotto e connettori di montaggio, nonché cavi di calibro appropriato (solitamente 10 o 12 AWG a seconda del carico).

Spegnere l'alimentazione del pannello

• Prima dell'installazione, e per sicurezza, spegnere l'alimentazione del quadro elettrico. Utilizzare un tester di tensione per verificare che non vi sia alimentazione attiva sui circuiti su cui si intende lavorare.

Impostare l'interruttore automatico

• Installare un interruttore bipolare appropriato per il circuito dell'apparecchio e seguire i passaggi consigliati dal produttore insieme ai codici elettrici locali. Collocare l'interruttore in qualsiasi slot aperto e farlo scattare saldamente in posizione.

Corri il Cavo elettrico

• A seconda delle specifiche del condizionatore d'aria, utilizzare il cavo con la corretta classificazione, come il filo NM (non-metallic sheathed) da 10-3 o 12-3. Estendere il cavo dal pannello alla scatola di disconnessione o alla scatola di giunzione del condizionatore d'aria. Nel caso esigenze di cablaggio per attraversare muri o altre barriere, utilizzare un trapano per creare porte di ingresso e passaggio adeguate e instradare il cavo attraverso condotti dove è necessaria una protezione aggiuntiva.

Collegare i fili a entrambe le estremità

• Nel pannello, collegare i fili all'interruttore e alla barra di terra associata. Collegare i fili nero e rosso ai terminali dell'interruttore appropriati, il filo bianco alla barra neutra, se presente, e il filo di terra in rame nudo alla barra di distribuzione designata per la terra. Nella scatola di disconnessione del condizionatore d'aria, i fili devono essere terminati secondo il design del terminale del dispositivo. Fare sempre riferimento allo schema elettrico specifico del condizionatore d'aria per evitare errori.

Proteggere tutti i cavi

• Assicurarsi che non vi siano sezioni allentate di filo e che ogni filo esposto sia coperto. Queste attività possono essere completate con l'uso di morsetti o condotti per fili. Tale cura eliminerà il potenziale pericolo di danneggiare i fili e fornirà sicurezza a lungo termine.

Esame e test del circuito

• Dopo il completamento dell'installazione, controllare l'intero circuito per i relativi collegamenti, le estremità allentate, i raccordi bypassati e la conformità con i codici pertinenti. Alla fine, accendere l'interruttore di alimentazione sul pannello e, con l'uso di un tester di tensione o di un multimetro, controllare se i terminali del condizionatore d'aria hanno una tensione adeguata e se tutto funziona come dovrebbe.

In questo modo, puoi installare in modo sicuro e appropriato un circuito da 240 V per il tuo condizionatore d'aria. Come sempre, si consiglia di chiedere consiglio a un elettricista autorizzato o a un ispettore se ci sono dubbi sull'installazione o per garantire la conformità alla legislazione elettrica locale.

Importanza di una corretta messa a terra nelle unità di condizionamento dell'aria

La corretta messa a terra delle unità di condizionamento dell'aria è fondamentale sia per quanto riguarda la sicurezza che per gli aspetti del sistema operativo. La messa a terra, a mio parere, offre un percorso alternativo per guasti elettrici che riduce al minimo le possibilità di scosse o pericoli di incendio. Inoltre, protegge i componenti sensibili dell'unità da sovratensioni o interferenze elettriche che possono danneggiare o compromettere il funzionamento. A mio parere, le pratiche di messa a terra sono più di una regola seguita nella regolamentazione; sono un prerequisito di base per garantire la sicurezza e l'affidabilità di un sistema di condizionamento dell'aria.

Rispetto dei codici elettrici locali durante l'installazione

Rispettare i codici elettrici locali durante l'installazione di qualsiasi sistema di aria condizionata è fondamentale quando si tratta di sicurezza, efficacia e durata. Queste normative vengono messe in atto per ridurre potenziali pericoli come incendi elettrici, scosse e guasti alle apparecchiature. Le organizzazioni di sicurezza professionali stimano che negli Stati Uniti si verifichino circa 31,000 incendi elettrici ogni anno. Spesso, la mancanza di conformità agli standard è una delle ragioni principali.

Tra gli aspetti di conformità, devono essere in atto un uso corretto del cablaggio, standard regionali per cavi e connettori, messa a terra adeguata, protezione del circuito e misure di protezione incrociata. Ad esempio, diverse regioni richiedono l'installazione di GFCI in un seminterrato o in aree esterne a causa di pavimenti bagnati per prevenire scosse elettriche. Inoltre, l'adesione ai codici riduce le possibilità di sovraccarichi di disadattamento di tensione e frequenza, disadattamento di fase e altri malfunzionamenti della rete di controllo.

Oltre alla sicurezza, la conformità aiuta a conservare le risorse e a proteggere l'ambiente. Le attuali politiche elettriche sono spesso in linea con la conservazione dell'energia, come il consumo di sistemi ad alta efficienza o rinnovabili. Negli Stati Uniti, i professionisti devono imparare il National Electrical Code (NEC). Viene aggiornato frequentemente per stare al passo con i requisiti tecnologici e industriali. Durante l'installazione, soddisfare i requisiti di conformità non è solo una questione legale, ma anche una questione di salvaguardia della salute e della sicurezza pubblica, nonché di massimizzazione dell'efficienza economica del sistema.

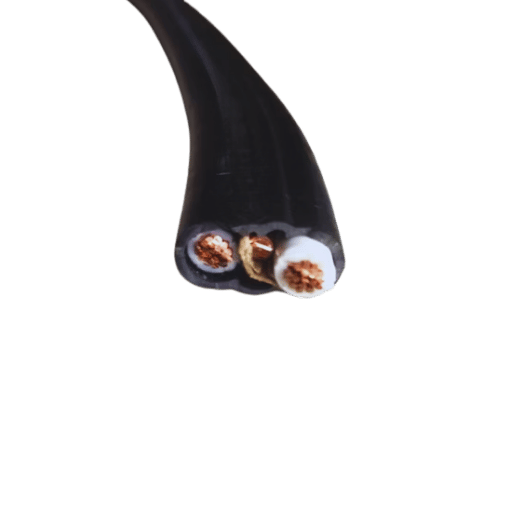

Perché è importante scegliere il filo giusto per l'aria?

Impatto delle dimensioni del filo sulla tensione CA e sull'assorbimento di corrente

Le prestazioni e l'efficienza di un sistema di aria condizionata (AC) sono direttamente correlate alle dimensioni del filo utilizzato. Se il filo utilizzato è troppo piccolo, si verificheranno notevoli cali di tensione che costringeranno l'unità AC ad assorbire più ampere per compensare. Ciò può causare problemi di riscaldamento, maggiori costi energetici e danni ai componenti del sistema. D'altro canto, i sistemi AC con fili di dimensioni corrette assicurano un flusso di corrente e tensione adeguati, consentendo un funzionamento sicuro ed efficiente. Seguire le raccomandazioni dei produttori accompagnate dai codici elettrici è estremamente importante quando si calcolano le dimensioni dei fili.

Come il materiale conduttore influenza la capacità di trasporto di corrente

Come abbiamo stabilito, la capacità di trasporto di corrente di un conduttore CCC è fortemente determinata dal materiale utilizzato per fabbricare il conduttore. I materiali conduttori più comunemente utilizzati nel cablaggio i sistemi sono in rame e alluminioe differiscono nelle proprietà che influenzano le prestazioni elettriche.

Conduttori in rame

Il rame è molto ricercato per le sue eccezionali proprietà di conduttività elettrica. La sua conduttività raggiunge quasi i 58 MS/m (mega Siemens per metro), che è più alta di molti altri metalli quando si tratta di trasmissione in rame. Inoltre, grazie alla bassa resistenza elettrica del rame, può trasportare più corrente con meno perdite di energia, il che è molto ideale nei casi in cui è necessario ridurre al minimo la caduta di tensione. La sua conduttività termica predominante aiuta anche a dissipare ulteriormente il calore dalla corrente, migliorando la CCC. In termini di un filo di rame da 10 AWG in situazioni di aria libera, l'amperaggio rispetto alla temperatura circostante e al tipo di isolamento è in genere compreso tra 30 e 40 ampere.

Conduttori in alluminio

L'alluminio è ampiamente utilizzato per la sua natura leggera e conveniente, nonostante abbia una conduttività leggermente inferiore al rame. Con una conduttività di circa 36 MS/m, l'alluminio ha una conduttività pari a circa il 61% del rame. Ciò significa che i fili di alluminio devono essere circa 1.26 volte più grandi dei fili di rame per ottenere la stessa CCC. Ad esempio, mentre un conduttore di rame da 10 AWG ha una CCC di circa 35 ampere, un conduttore di alluminio equivalente avrebbe bisogno di un conduttore di alluminio da 8 AWG per ottenere la stessa CCC. I conduttori di alluminio sono più vantaggiosi nelle applicazioni industriali e di pubblica utilità in cui il peso e i costi dei materiali sono gli unici obiettivi.

Impatto della temperatura su vari materiali

Sia il rame che l'alluminio sono sensibili alle variazioni di temperatura, il che influisce sul loro CCC. Le basse temperature sono favorevoli in quanto il CCC aumenta con la diminuzione della temperatura. Il rame mostra una migliore stabilità termica in quanto il materiale mantiene la sua integrità strutturale e resistenza ad alte temperature. Le temperature più elevate non sono vantaggiose per l'alluminio. Si espande e si contrae più del rame, aumentando il rischio di allentamento della connessione nel tempo. Le considerazioni sulla terminazione e sulla meccanica diventano cruciali per l'alluminio per mantenere un funzionamento sicuro ed efficiente.

Considerazioni chiave nella selezione dei materiali

La scelta del materiale del conduttore deve essere coerente con le esigenze dell'applicazione, come carico elettrico, tipo di ambiente e budget disponibile. Per applicazioni ad alte prestazioni, il rame è preferito per la sua maggiore capacità di trasporto di corrente (CCC) e affidabilità, mentre i vantaggi dell'alluminio in termini di costi lo rendono adatto a progetti su larga scala in cui i costi dei materiali prevalgono. Anche il rispetto dei codici di sicurezza e di costruzione come le politiche NEC (National Electrical Code) sono molto importanti per definire quale tipo di conduttore è adatto al sistema e l'affidabilità del sistema elettrico.

Come evitare il surriscaldamento e lo scatto dell'interruttore

Per evitare problemi di surriscaldamento e di interruzione dell'interruttore, assicurarsi che il carico elettrico non venga superato oltre la capacità del circuito. Calcolare le richieste di carico in modo accurato, in conformità alle disposizioni del National Electrical Code (NEC) e utilizzare interruttori automatici con valori nominali appropriati. Valutare regolarmente le condizioni del cablaggio e delle connessioni perché il loro deterioramento può causare sovraccarichi nei circuiti e surriscaldamento. Assicurarsi di non sovraccaricare le prese; se possibile, utilizzare più circuiti e distribuire i dispositivi elettrici in tutto l'impianto. Questi fattori, combinati con una corretta manutenzione, elimineranno i problemi di surriscaldamento e garantiranno che non si verifichino problemi.

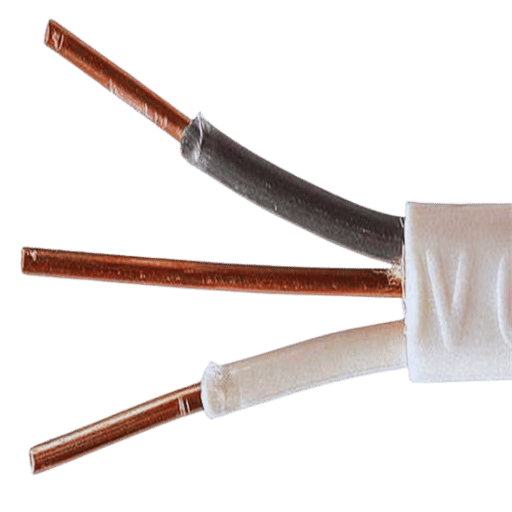

Quali sono i diversi tipi di cavi per i condizionatori d'aria?

Esplorare le differenze: filo 10/2 vs 10/3

Il numero di conduttori è il fattore distintivo principale tra i fili 10/2 e 10/3. Un filo 10/2 ha due conduttori che includono un filo caldo, un filo neutro e un filo di terra. Il filo 10/3 ha un numero maggiore di fili caldi che sono entrambi isolati insieme a un filo di terra e un filo neutro, dandogli un totale di tre conduttori.

Poiché il filo 10/2 è utilizzato più frequentemente per condizionatori d'aria e scaldabagni, che richiedono solo una tensione di 240 volt, non richiede un collegamento neutro. Al contrario, il filo 10/3 è utilizzato per elettrodomestici che funzionano a doppia tensione e necessitano di un neutro, come le moderne pompe di calore, consentendo aria più fresca durante i mesi più caldi. La scelta dipende sempre dall'apparecchiatura in uso e dalla tensione e dal cablaggio necessari. La conformità ai codici elettrici locali e al manuale dell'apparecchiatura deve essere sempre verificata.

Ruolo del filo isolato nei sistemi HVAC

L'isolamento è un aspetto importante del cablaggio che contribuisce alla sicurezza e all'efficienza di lavoro dei sistemi HVAC. All'interno di un sistema HVAC, il cablaggio deve essere isolato per proteggere da scosse, cortocircuiti e rischi di incendio dovuti a umidità o danni. Inoltre, il cablaggio deve essere isolato correttamente per garantire che non si surriscaldi a causa di tensione e corrente eccessive applicate dal sistema.

Sebbene i nuovi modelli di sistemi HVAC siano più efficienti dal punto di vista energetico, le loro complessità e le loro caratteristiche avanzate devono tenere conto di variazioni di tensione ancora maggiori nel cablaggio utilizzato. Ad esempio, è noto che i cavi HVAC con classificazione R-2 utilizzano il grado R2 grazie alla capacità di resistere a temperature elevate, spesso superiori a 90 °C (194 °F). Ciò è importante perché i sistemi HVAC sono soggetti a generazione di calore interno dal funzionamento, in particolare nei circuiti del compressore e del motore.

Inoltre, il materiale di isolamento specifico del filo HVAC utilizzato influisce sulla protezione e sulla longevità del filo. Grazie alla loro resistenza al calore, all'umidità e ai danni chimici, il polietilene termoplastico (THHN o THWN) e reticolato (XHHW) sono scelte comuni per i fili HVAC. La ricerca indica che durante il funzionamento prolungato del sistema, i fili con isolamento di qualità superiore possono ridurre al minimo lo spreco di energia fino al 10%, sottolineando i principi di prestazione energetica HVAC ottimali insieme a pratiche sostenibili.

Il cablaggio HVAC che ignora gli standard appropriati o non ha un isolamento adeguato può creare inefficienze di sistema e, cosa piuttosto dannosa, violazioni della garanzia, evidenziando la necessità di seguire le linee guida di cablaggio prescritte. È fondamentale che i professionisti rispettino le specifiche di isolamento fornite dal produttore e le linee guida generali di cablaggio, osservino il NEC e diano priorità alla sicurezza e all'efficienza ottimale.

Utilizzo di condotti per una migliore protezione dei cavi

I condotti svolgono un ruolo molto importante nella protezione dei cavi HVAC da danni, umidità e altri fattori ambientali. Forniscono cavi elettrici con un percorso che riduce al minimo le possibilità di corrosione, abrasione e contatto involontario. Con la conformità NEC, i condotti montati correttamente riducono al minimo i rischi di potenziali guasti elettrici, migliorando così la sicurezza. I condotti EMT, PVC e flessibili sono opzioni in metallo e non metallo adatte a specifiche esigenze di installazione e progettazione. La mancata conformità alle normative edilizie e ai codici locali causerà problemi se viene selezionato il tipo sbagliato di condotto.

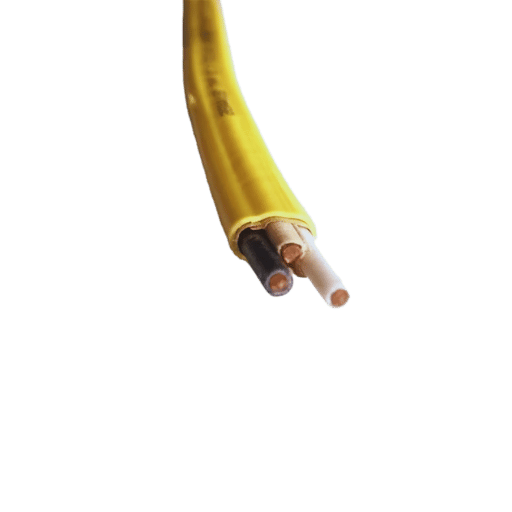

Come determinare l'alimentazione richiesta per la tua unità AC?

Calcolo delle esigenze di alimentazione elettrica per condizionatori d'aria centrali e da finestra

La stima dei requisiti di potenza elettrica per un'unità di aria condizionata (AC) richiede particolare attenzione a causa del suo impatto sull'efficienza del sistema, sul funzionamento sicuro e sulla prevenzione di condizioni di sovraccarico del circuito. Questo compito richiede la considerazione dei parametri elettrici dell'unità insieme all'alimentazione elettrica disponibile.

Unità di aria condizionata centralizzata

La limitazione principale nell'installazione di condizionatori d'aria centrali è la disponibilità di elettricità. I ​​sistemi di condizionamento d'aria centrali solitamente hanno elevati requisiti di alimentazione elettrica a causa delle loro elevate capacità di raffreddamento. La maggior parte dei sistemi funziona su sistemi circolatori da 208/230 volt e può assorbire 15-60 ampere a seconda del tonnellaggio dell'unità. Ad esempio, un'unità AC centrale da 2.5 tonnellate può assorbire 30 ampere, quindi l'interruttore automatico deve essere valutato a 30 ampere. I parametri di potenza dell'unità sono spesso disponibili su una targhetta dati e sono solitamente forniti in termini di "ampacità minima del circuito" (MCA) e "protezione massima da sovracorrente" (MOP). Nella pianificazione dell'alimentazione, i motori passo-passo devono sempre fornire un limite operativo sicuro.

Unità di condizionamento d'aria a finestra

I sistemi di condizionamento dell'aria da finestra consumano meno energia rispetto ai sistemi di aria condizionata centralizzati, quindi sono più facili da controllare in spazi più piccoli o per uso secondario in spazi più grandi. I condizionatori d'aria progettati per spazi più piccoli, come le stanze, di solito richiedono 5,000 BTU di capacità di raffreddamento, che necessita di una presa da 115 volt e consuma circa 500-700 watt. I modelli più grandi, come le unità da 12,000 BTU, potrebbero aver bisogno di 230 volt e consumare fino a 2000 watt. Confermare la potenza nominale dell'amperaggio sul circuito dedicato, che normalmente si attesta sui 10-15 ampere per le unità più piccole e arriva fino a 20 ampere per le unità più grandi.

Aspetti importanti dei sistemi elettrici

Dimensioni dell'interruttore e dei suoi fili:

• I cavi assegnati a ciascun interruttore automatico necessitano di una classificazione adeguata in base alle specifiche delle unità. Se il cablaggio e i broker associati non sono ideali, potrebbero verificarsi problemi di surriscaldamento e persino incendi.

Tensione nominale:

• Controlla se la marcatura della tensione dell'unità AC è allineata con l'impianto elettrico della tua casa. Il controllo incrociato della tensione nominale è fondamentale in quanto potrebbe causare danni irreparabili all'apparecchiatura.

Valutazioni di efficienza energetica:

• Controllare se l'unità AC è dotata di SEER (indice di efficienza energetica stagionale) o EER (indice di efficienza energetica), perché riducono al minimo il consumo energetico massimizzando al contempo la potenza di raffreddamento.

Analizzando questi fattori, è possibile progettare una configurazione elettrica su misura per le specifiche del vostro sistema di aria condizionata, garantendo al contempo la massima sicurezza e le massime prestazioni.

Il ruolo di un impianto a 240 volt nel miglioramento della casa

Gli elettrodomestici ad alta richiesta nelle case moderne sono alimentati tramite una configurazione a 240 volt, in particolare unità di aria condizionata centralizzate, asciugatrici elettriche e forni. L'utilizzo di un sistema a 240 volt riduce al minimo la quantità di corrente elettrica assorbita, riducendo la perdita di energia e migliorando la sicurezza grazie a una migliore distribuzione del carico. Questi sistemi consentono di alimentare elettrodomestici più grandi con prestazioni ed efficienza energetica ottimali. Quando un elettricista qualificato esegue l'installazione, gli standard di sicurezza e l'affidabilità sono garantiti.

Garantire la presa corretta per l'unità AC

Incrocia sempre il voltaggio e l'amperaggio della presa della tua unità AC, assicurandoti che corrispondano ai requisiti. In genere, la maggior parte delle unità AC residenziali funziona con una presa da 120 volt o 240 volt a seconda delle dimensioni e delle specifiche di potenza dell'unità AC. Trova questi requisiti nelle linee guida del produttore o sull'etichetta dell'unità. Inoltre, assicurati che la presa e il circuito siano dedicati solo all'unità AC per evitare sovraccarichi. Per motivi di sicurezza e per la corretta conformità con i codici elettrici, fai installare la presa richiesta da un elettricista autorizzato.

Domande frequenti (FAQ)

D: Che dimensione di filo è necessario per un condizionatore d'aria domestico?

R: Per quanto riguarda le unità di aria condizionata domestiche, in particolare quelle da 220 volt, si raccomanda di utilizzare un filo calibro 10 per evitare il surriscaldamento dovuto al carico elettrico. Inoltre, assicurarsi di aggiungere un conduttore di messa a terra adeguato per motivi di sicurezza.

D: Come faccio a determinare il calibro corretto del filo per il mio condizionatore?

R: Le dimensioni appropriate dei cavi si basano sulla tensione e sull'amperaggio del condizionatore d'aria. Ad esempio, se si tratta di un circuito da 30 A su 220 volt, in genere ha un cavo calibro 10. Assicurati di controllare i requisiti specifici indicati sulla targhetta del condizionatore.

D: Posso usare cavi di calibro inferiore per il mio condizionatore?

R: Certamente non va bene. Utilizzare fili di calibro inferiore a quello suggerito creerà il rischio di surriscaldamento e comprometterà la sicurezza. Per garantire prestazioni ottimali del proprio condizionatore d'aria, è importante utilizzare fili che possano sostenere la corrente senza surriscaldarsi.

D: A cosa serve un conduttore di messa a terra nel cablaggio del condizionatore d'aria?

R: Lo scopo di un conduttore di messa a terra è quello di migliorare la sicurezza incanalando i guasti elettrici a terra, riducendo così le possibilità di scosse elettriche e incendi. Ciò è molto importante nei lavori tecnici residenziali e commerciali.

D: Quali sono le differenze tra il cablaggio di un condizionatore d'aria su un circuito da 110 V e uno da 220 V?

R: Un circuito da 110 V è solitamente dotato di un singolo cablaggio con messa a terra per unità di potenza inferiore, come i mini split, mentre un circuito da 220 V ha due conduttori più la messa a terra per adattarsi, e le unità più grandi hanno carichi di potenza maggiori causati da unità più grandi.

D: Un circuito di aria condizionata necessita di un GFCI?

R: Una misura aggiuntiva come il GFCI non è obbligatoria, ma potrebbe ridurre i guasti a terra dovuti a folgorazione all'esterno o in prossimità di aree umide.

D: Cosa occorre per cablare un condizionatore d'aria con tre conduttori?

A: Un tre conduttori il cablaggio è solitamente a due potenze cavi/linee di alimentazione e un filo di messa a terra; questa configurazione è comune nelle grandi unità su circuiti da 220 V, in modo da poter gestire in sicurezza la richiesta di energia elettrica.

D: Come posso essere sicuro che il cavo sopporterà il carico elettrico del mio condizionatore d'aria?

A: Il modello del condizionatore d'aria fornisce informazioni sui requisiti di alimentazione e sulle correnti elettriche necessarie per utilizzare un telaio metallico con prese che consentano un movimento fluido senza surriscaldare i poli.

D: Quali misure di sicurezza è necessario adottare durante l'installazione del cablaggio del condizionatore?

A: Accertarsi che i collegamenti non siano allentati, che il filo utilizzato sia del calibro corretto e che sia incluso un conduttore di messa a terra. Rispettare tutti i codici di sicurezza locali e i requisiti di installazione per l'apparecchiatura e i sistemi correlati per ridurre i rischi durante l'installazione e l'utilizzo.
