Come cablare un interruttore a 3 vie: una guida completa al cablaggio dell'interruttore della luce a 3 vie

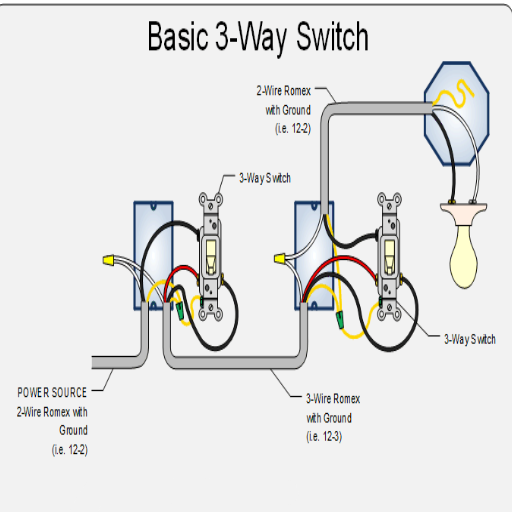

Comprensione delle basi di un interruttore a 3 vie

L'illuminazione può essere accesa e spenta da due punti tramite un interruttore a 3 vie. Solitamente, un sistema di interruttori a 3 vie si trova in corridoi, scale o ampie aree dove è comodo avere più punti di controllo. Viene collegato a due interruttori tramite fili mobili attraverso i quali il flusso di corrente può essere interrotto o completato da entrambi gli interruttori. Per una corretta installazione, è necessario comprendere l'interazione dei fili: fase, neutro, mobile e terra.

Che cosa è un commutatore a 3 vie?

Un interruttore a tre vie è un tipo di interruttore elettrico che consente di azionare un singolo apparecchio da due posizioni diverse. Questo tipo di interruttore è utilizzato principalmente per scale, lunghi corridoi o stanze di grandi dimensioni. Nella configurazione a tre vie, vengono utilizzati due interruttori a tre vie collegati da fili di collegamento. Ogni interruttore interagisce con i fili di collegamento per aprire o chiudere il circuito avviato dall'altro interruttore.

Gli interruttori a 3 vie hanno un funzionamento molto semplice. Ogni interruttore ha 3 terminali, uno dei quali è chiamato terminale comune e gli altri due sono chiamati terminali di scorrimento. Il terminale comune si collega all'alimentatore o all'apparecchio, mentre i terminali di scorrimento sono collegati tramite fili di scorrimento. In questo modo, la corrente passa lungo un filo o l'altro, a seconda della posizione di ciascun interruttore.

Se installato correttamente, segnala che non è necessario attraversare uno spazio per accendere o spegnere le luci: i vantaggi in termini di praticità si traducono anche in un risparmio energetico. Pertanto, è sempre consigliabile avere almeno una conoscenza di base del cablaggio, seguire le normative elettriche durante l'installazione e assicurarsi che la corrente elettrica sia interrotta.

Come funzionano gli interruttori a 3 vie

Con un interruttore a 3 vie, due interruttori vengono utilizzati per azionare un apparecchio di illuminazione o un set di luci opzionali da due punti diversi. Ciò si ottiene tramite un cablaggio compatibile con tre terminali su ciascun interruttore, una caratteristica insolita che molti paragonerebbero a una configurazione di cablaggio "esotica". Un terminale è chiamato "comune", mentre gli altri due sono terminali "di passaggio". Il funzionamento dell'interruttore dipende dalla conduzione del flusso elettrico attraverso questi terminali. Una volta azionato un interruttore, il percorso elettrico cambia, accendendo o spegnendo la luce.

Ciò che rende un interruttore a 3 vie così funzionale è il suo cablaggio. Un cavo a 3 conduttori, solitamente nero, rosso e bianco più terra, collega i due interruttori. Il terminale comune di un interruttore è collegato alla fonte di alimentazione, mentre quello dell'altro è collegato all'apparecchio di illuminazione. I terminali dei cursori sono collegati tra loro, creando così due percorsi elettrici paralleli con cui un utente può commutare il circuito (aperto o chiuso) azionando uno dei due interruttori; la posizione dell'altro interruttore non ha importanza.

Componenti del cablaggio dell'interruttore a 3 vie

Il sistema di cablaggio con interruttore a 3 vie è costituito da una serie di componenti funzionanti che controllano una luce da due posizioni. Di seguito è riportata una panoramica dettagliata dei componenti critici e delle loro funzioni:

Imparando a conoscere la funzione di ogni elemento del sistema di cablaggio, si può fare un grande passo avanti nella comprensione del funzionamento di un interruttore a tre vie. Grazie ai moderni progressi nella progettazione dei circuiti, sicurezza ed efficienza sono state tenute in considerazione e questi sistemi possono essere installati sia per applicazioni domestiche tradizionali che per quelle intelligenti.

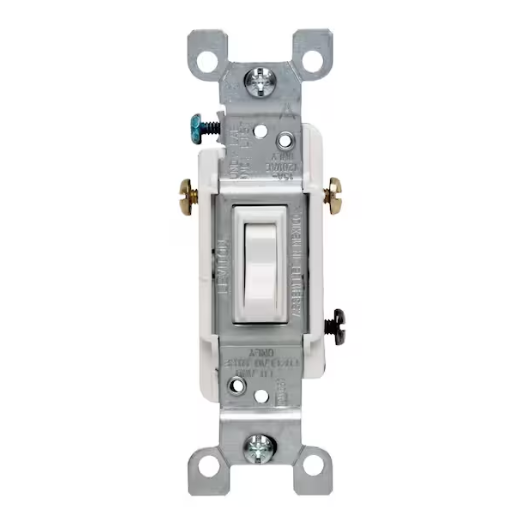

Strumenti e materiali necessari per cablare un interruttore a 3 vie

Strumenti essenziali per il cablaggio

In qualsiasi progetto, avere lo strumento giusto significa sicurezza, efficienza e precisione. Ecco un elenco completo degli strumenti per le attività di cablaggio:

Garantire che ogni utensile svolga la sua specifica funzione contribuirà a lavorare in modo efficiente e affidabile. Acquistare utensili di alta qualità che soddisfano gli standard di sicurezza non solo ridurrà i rischi inutili, ma aumenterà anche la durata e il successo dei vostri impianti elettrici.

Guida passo passo al cablaggio di un interruttore della luce a 3 vie

Seguendo queste istruzioni, un interruttore a 3 vie verrà installato in modo sicuro e corretto. Rispettate sempre le norme e, in caso di dubbi, consultate un esperto.

Preparare l'area di lavoro

Spegnere una fonte di alimentazione è una misura precauzionale per garantire sicurezza ed efficienza durante l'uso di componenti elettrici. È opportuno utilizzare un misuratore di tensione affidabile per verificare l'assenza di corrente nel circuito. Un altro fattore importante è la pulizia e l'organizzazione dell'area di lavoro. Deve essere ben illuminata e priva di qualsiasi elemento che possa causare incidenti o smarrimento degli utensili.

All'interno di una casa, mantenete il luogo asciutto, poiché l'umidità rappresenta un grave rischio elettrico. Procuratevi in ​​anticipo attrezzi come spelafili, pinze e cacciaviti e assicuratevi che siano isolati per i lavori elettrici. Questo lasso di tempo è sufficiente per installare meticolosamente il dispositivo senza causare guasti.

Prestate attenzione ai vecchi cavi o ai materiali esposti. A volte, gli impianti obsoleti includono materiali pericolosi per la salute, come piombo o amianto, nell'involucro. Il rispetto delle normative elettriche locali aggiornate è obbligatorio per rispettare gli standard di sicurezza ed evitare multe. Ora che siete preparati con cura, il vostro progetto è pronto per iniziare in modo corretto e sicuro.

Identificazione del cablaggio dell'interruttore a 3 vie esistente

L'obiettivo principale è riconoscere e identificare la configurazione del cablaggio di un interruttore a 3 vie per garantirne l'installazione e la risoluzione dei problemi. Controllare un singolo apparecchio di illuminazione da due posizioni diverse è comune nelle scale, nelle stanze di grandi dimensioni o nei corridoi.

Un cablaggio con interruttore a 3 vie è costituito principalmente da due interruttori e un apparecchio di illuminazione, collegati tra loro da vari fili. Solitamente, il cablaggio è il seguente:

• Linea/filo caldo (rame nero): Questo filo porta l'alimentazione dal pannello all'interruttore.
• Cavi Traveler (nero e rosso): Questi fili collegano il primo interruttore al secondo, consentendo il controllo da entrambe le posizioni.
• Filo comune (nero): Il filo comune su un terminale di un interruttore è l'alimentazione dell'apparecchio di illuminazione o l'alimentazione dalla sorgente; il filo comune sull'altro interruttore è solitamente il filo che va o viene dall'apparecchio di illuminazione.
• Filo neutro (bianco): Completa il circuito fornendo il percorso di ritorno dal pannello all'apparecchio di illuminazione.
• Cavo di terra (verde o rame nudo): Utilizzato come messa a terra di sicurezza per evitare incidenti elettrici.

Per verificare la presenza dei cavi nell'impianto, controllare attentamente la disposizione dei cavi all'interno delle scatole elettriche di entrambi gli interruttori. Utilizzare il tester di tensione per verificare quali cavi sono sotto tensione, mobili e neutri. Questa operazione deve essere eseguita solo dopo aver spento l'interruttore per evitare incidenti.

Si noti che le configurazioni di cablaggio possono variare a seconda dell'età dell'abitazione e degli standard elettrici locali; ad esempio, un impianto più vecchio potrebbe non essere dotato di un filo di terra o di un filo neutro, richiesti dalle moderne normative di sicurezza. Pertanto, fare sempre riferimento allo schema e alla guida più aggiornati in base alle normative elettriche del proprio Stato per trovare un impianto simile al proprio.

Cablaggio dell'interruttore a 3 vie: istruzioni passo passo

Eseguendo queste operazioni, un circuito di commutazione a 3 vie può essere cablato in modo sicuro ed efficace. In caso di situazioni non familiari, consultare le normative locali o rivolgersi a un elettricista.

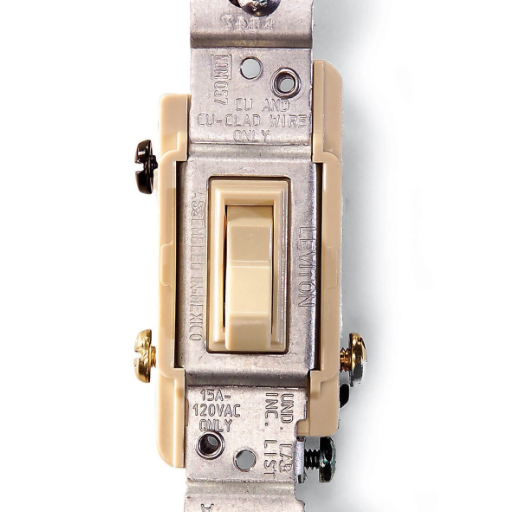

Risoluzione dei problemi comuni di cablaggio dell'interruttore a 3 vie

Se i problemi persistono anche dopo averli individuati e/o averli risolti, allora rivolgiti a un elettricista professionista che si occupi della questione e risolva il problema in tutta sicurezza.

Identificazione degli errori di cablaggio

La risoluzione dei problemi di cablaggio negli interruttori della luce deve essere eseguita con precisione, sicurezza e funzionalità. Collegamenti impropri, tipi di cavi non corrispondenti o semplicemente componenti elettrici obsoleti costituiscono i problemi di cablaggio più comuni.

Un elemento fondamentale da controllare è l'allineamento dei fili colorati: il nero indica la fase; il bianco il neutro; mentre il verde, o il filo di rame nudo, rappresenta il filo di terra. Fili di fase e neutro non correttamente invertiti ai terminali possono causare discontinuità nel circuito e dare origine a situazioni pericolose. Un altro caso comune è l'etichettatura errata dei fili durante le installazioni in case vecchie, dove si utilizza una codifica a colori non standard.

Strumenti di ispezione, come un tester di tensione o un multimetro, indicheranno chiaramente il tipo di guasto. Ad esempio, la misurazione di una tensione anormalmente alta tra il neutro e il filo di terra indica un collegamento allentato o un filo neutro rotto da qualche parte lungo il circuito. Viti allentate nei terminali dell'interruttore o della presa possono causare problemi di illuminazione con funzionamento intermittente o sfarfallio.

Le scatole di derivazione devono essere ispezionate accuratamente perché un cavo congestionato o mal giuntato può mettere a dura prova un determinato sistema. Inoltre, è necessario verificare che il cablaggio sia conforme alle più recenti normative del National Electrical Code (NEC). Il NEC modifica periodicamente questi requisiti per promuovere la sicurezza elettrica e operare in violazione del codice aumenta i rischi intrinseci dell'operazione stessa.

Per il fai da te, conoscere la disposizione del circuito e creare una mappa dettagliata del cablaggio è utile per evitare sviste. In caso di dubbi o confusione, è meglio consultare un elettricista certificato per preservare l'integrità del sistema. Una diagnostica adeguata eviterebbe qualsiasi problema in futuro e garantirebbe tranquillità ai proprietari di casa.

Risoluzione dei problemi comuni con gli interruttori a 3 vie

Alcuni problemi comuni con gli interruttori a 3 vie richiedono una certa conoscenza del loro funzionamento e dei guasti più comuni. Un interruttore a 3 vie aziona un apparecchio di illuminazione da due posizioni diverse, solitamente tramite due interruttori che condividono il controllo; tuttavia, potrebbero verificarsi errori dovuti a un cablaggio improprio, a un collegamento allentato o a un componente difettoso.

Uno dei problemi più comuni è il cablaggio non corretto dei cavi di collegamento, ovvero i cavi che collegano un interruttore all'altro. Questo può causare comportamenti irregolari, come luci che si accendono e spengono solo da un interruttore. Per risolvere questo problema, è necessario tracciare e verificare i cavi di collegamento. È utile utilizzare un multimetro per verificare la continuità e individuare quali cavi sono stati etichettati in modo errato o installati in modo errato.

Più comunemente, i problemi di allentamento riguardano i collegamenti dei cavi allentati ai terminali. Potrebbero verificarsi allentamenti delle viti, distacchi dei cavi o un fissaggio non corretto dei cavi a causa di vibrazioni, usura o semplicemente una cattiva installazione. Serrare correttamente le viti dei terminali e assicurarsi che tutti i cavi siano collegati correttamente risolve questo problema. Inoltre, è importante verificare la presenza di segni di corrosione o danni, soprattutto nei sistemi più vecchi. È possibile garantire affidabilità e sicurezza riparando eventuali cavi o interruttori danneggiati con componenti di buona qualità.

Interruttori difettosi o difettosi potrebbero essere un altro candidato, poiché l'usura interna o un guasto meccanico potrebbero impedirne il corretto funzionamento. La soluzione a questo problema è sostituire gli interruttori difettosi con quelli moderni e affidabili, progettati per il funzionamento a 3 vie. Questi interruttori dovrebbero essere presenti dal punto di vista della sicurezza; di conseguenza, durerebbero più a lungo e ridurrebbero il rischio di un rischio elettrico.

Se le luci tremolano o ronzano, potrebbe trattarsi di una resistenza o di un collegamento difettoso nel circuito. Pertanto, si consiglia di sostituire i vecchi interruttori o di consultare la guida di cablaggio del produttore come riferimento. Per una maggiore durata, è consigliabile considerare interruttori adatti a qualsiasi amplificatore nel circuito specifico.

Comprendere lo schema elettrico di un interruttore a 3 vie può semplificare notevolmente l'ispezione, soprattutto quando si confronta la mappa durante le riparazioni. I cavi devono essere etichettati durante l'installazione o la riparazione per evitare problemi ricorrenti. Chiunque non sia sicuro di come analizzare i cablaggi dovrebbe consultare un elettricista per una diagnosi accurata e riparazioni sicure.

Quando chiamare un elettricista professionista

I principali interventi di ammodernamento elettrico, come la sostituzione del quadro elettrico o il rifacimento dell'impianto elettrico di una parte dell'abitazione, richiedono le competenze di un elettricista qualificato. Questi interventi non solo sono complessi dal punto di vista tecnico, ma devono anche rispettare le normative elettriche e gli standard di sicurezza locali. Anche progetti apparentemente semplici, come l'installazione di una nuova presa o la riparazione di un cavo danneggiato, possono diventare molto pericolosi se non eseguiti correttamente. I rischi di scosse elettriche e incendi sono le principali preoccupazioni.

Per quanto riguarda le case più vecchie, le ispezioni degli intonaci dovrebbero essere programmate regolarmente. L'impianto elettrico usurato, come quello a pomello e tubo o in alluminio, di una casa più vecchia può rappresentare un rischio per la gestione dell'elevato fabbisogno energetico. I dati rivelano che l'installazione di nuovi impianti e prese con messa a terra consente la massima efficienza energetica, seguita dalla sicurezza.

Un elettricista professionista è incaricato di garantire ai proprietari di casa che il lavoro venga svolto con la massima sicurezza e attenzione, garantendo loro sicurezza e risparmiando denaro a lungo termine contro riparazioni o installazioni eseguite in modo improprio. Ogni volta che si presenta la necessità di tali lavori, date la precedenza ai professionisti per proteggere la vostra proprietà e i suoi occupanti.

Padroneggiare le tue abilità di cablaggio dell'interruttore a 3 vie

Padroneggiare l'interruttore a 3 vie può essere difficile se non si conoscono le basi. Questi interruttori consentono di controllare una o più luci da due posizioni diverse, il che è molto utile per l'uso in corridoi, scale o stanze molto grandi. I cavi chiamati "traveler wire", il terminale comune e un filo di terra saranno le considerazioni principali. Iniziate sempre determinando i collegamenti dei cavi sugli interruttori a 3 vie e non lavorate mai su alcun cavo a meno che l'interruttore automatico non sia stato spento. Utilizzate un multimetro per verificare se ci sono cavi ancora sotto tensione, applicando metodicamente uno schema elettrico. Seguendo questi passaggi, l'installazione o la riparazione saranno sicure e senza problemi e aumenteranno senza dubbio la vostra fiducia in tali iniziative in futuro. In caso di dubbi o quando è necessaria assistenza, consultate sempre un elettricista professionista.

Incoraggiamento per progetti fai da te

I progetti fai da te sono per me immensamente gratificanti e stimolanti. Ho scoperto che con un'attenta pianificazione, gli strumenti giusti e il giusto atteggiamento verso l'apprendimento, anche quelli più complicati possono essere realizzati. Quando si presenta una sfida, si presenta per me una meravigliosa opportunità per migliorare le mie competenze e sviluppare migliori capacità di problem solving. Poi mi ricordo di essere paziente e di godermi il percorso, perché portare a termine un progetto fai da te è un momento di soddisfazione e di orgoglio unici.
