In sostanza, l'installazione di un impianto elettrico forno a muro Non รจ un lavoro "plug-and-play"; richiede considerazioni e cablaggio per garantire sicurezza, buone prestazioni e conformitร alle normative elettriche. Comprendere le basi del cablaggio di un forno a parete รจ essenziale, sia che si stia ristrutturando una cucina o installandone uno in uno spazio di cottura moderno. Qui, avrete una panoramica completa dell'intera procedura, dalle principali considerazioni elettriche e dagli standard di sicurezza alle istruzioni passo passo per una facile installazione. Alla fine, sarete in grado di gestire l'intero lavoro alla perfezione o saprete cosa chiedere quando si assume un elettricista per il lavoro. Questo vale anche per voi, se siete degli amanti del fai-da-te piuttosto esperti o se volete semplicemente rimanere aggiornati.

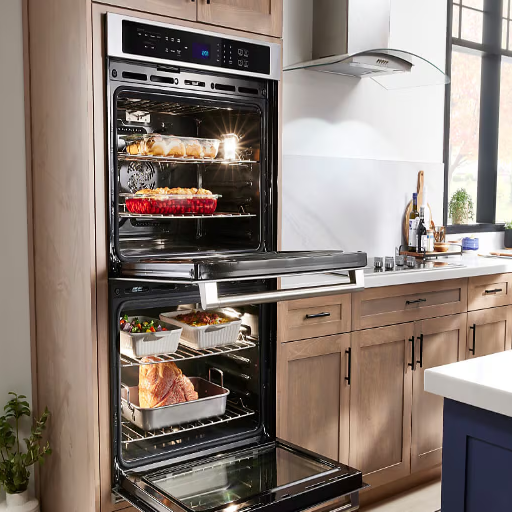

Capire il cablaggio del forno a parete
Il cablaggio di un forno a parete richiede la conoscenza di alcuni componenti di base e delle loro funzioni, in modo che l'elettrodomestico possa essere utilizzato in modo sicuro ed efficiente. I componenti principali includono il circuito dedicato, solitamente da 240 volt; il cablaggio di sezione adeguata, 10 per la maggior parte dei forni domestici; e un interruttore automatico adatto a gestire in sicurezza il carico dell'elettrodomestico. Anche i cavi di terra e neutro svolgono un ruolo cruciale nella prevenzione dei rischi elettrici. I collegamenti a questi cavi devono essere eseguiti in conformitร con le normative NEC (Norme Nazionali per l'Energia Elettrica) in modo che le installazioni siano a norma e sicure. La familiaritร con questi componenti di base semplifica notevolmente l'installazione e la risoluzione dei problemi.
Che cosa รจ il cablaggio del forno a parete?
Il cablaggio di un forno a parete รจ la disposizione dei cavi elettrici impiegati per fornire energia e garantire il funzionamento sicuro di un forno a parete in un ambiente domestico o commerciale. I forni a parete sono comunemente collegati all'impianto elettrico domestico tramite cablaggio fisso e richiedono un circuito dedicato da 240 volt. Questo cablaggio รจ composto da fili di fase, un filo neutro e un filo di terra, tutti dimensionati per gestire in sicurezza il carico di amperaggio di un forno. Il calibro piรน comune per il cablaggio di un forno รจ di 10 gauge; tuttavia, forni piรน grandi potrebbero richiedere cavi di calibro maggiore a seconda del loro fabbisogno energetico. ร fondamentale rispettare il National Electrical Code (NEC) durante l'installazione per installare correttamente la messa a terra, evitare sovraccarichi e prevenire rischi elettrici. Inoltre, questo cablaggio deve incorporare un interruttore automatico adeguato con una portata compresa tra 30 e 50 ampere, come specificato nelle istruzioni del produttore. In questo modo, l'apparecchio puรฒ funzionare in modo sicuro ed efficiente.
Componenti del cablaggio del forno a parete
A seconda del tipo di filo e della quantitร di calibro richiesta, il cablaggio del forno a parete puรฒ risultare un po' complicato; questi fili devono essere presenti nella progettazione effettiva per configurare l'apparecchio e integrarli correttamente per garantire funzionalitร e sicurezza.
| Componente | Descrizione |
|---|---|
| Cavi elettrici | Normalmente, un forno a parete richiede cavi di calibro 10 o 8, a seconda dell'amperaggio nominale dell'elettrodomestico. La loro portata deve essere adeguata a circuiti da 240 V per supportare efficacemente il carico del circuito. |
| Circuito dedicato | Assicuratevi che i forni a muro siano collegati a un circuito dedicato da 240 volt; in questo modo, si contrasta l'eccesso di carico elettrico sul sistema vero e proprio. Questo circuito riduce inoltre una leggera interferenza con altri elettrodomestici. |
| Interruttore | In genere, la corrente nominale di 30-50 ampere verrร assegnata a quello specifico interruttore che serve il circuito dedicato. ร consigliabile fare riferimento alle istruzioni del produttore per scegliere i requisiti tecnici precisi per il modello di forno da installare. |
| Sistema di messa a terra | Una corretta messa a terra รจ fondamentale per prevenire scosse elettriche e per rispettare le normative NEC. Il filo di terra collega il telaio metallico dell'apparecchio al quadro elettrico per una maggiore protezione. |
| Scatola di giunzione | Il cablaggio deve essere collegato in modo sicuro all'interno di una scatola di giunzione sicura, installata in un luogo accessibile, solitamente dietro o sotto il forno, per consentire i collegamenti e la futura manutenzione. |
| Filo neutro (se applicabile) | Alcuni modelli di forni a parete potrebbero richiedere il filo neutro oltre a due fili di fase e una messa a terra. Questo ulteriore grado di libertร consente di alimentare alcune funzioni interne, come timer o interfacce digitali. |
Tutti questi elementi devono essere installati rigorosamente in conformitร con le normative NEC e le istruzioni fornite dai produttori dei forni affinchรฉ il sistema funzioni in modo sicuro ed efficiente. Consultare sempre un elettricista qualificato per garantire la conformitร e un'installazione professionale.
Importanza del cablaggio corretto per il forno
Se cablato correttamente, un forno sarร sicuro, efficiente e affidabile nel suo funzionamento. Un cablaggio difettoso o improprio aumenta il rischio di pericoli elettrici come cortocircuiti, surriscaldamento o incendi. Durante l'installazione, qualsiasi intervento elettrico deve essere conforme al National Electrical Code (NEC) e alle specifiche del produttore. La maggior parte dei forni a muro presenti nelle case moderne richiede un sistema a tre fili composto da due fili di fase, un filo neutro e un filo di terra. Lo scopo del filo neutro รจ quello di fornire un'alimentazione elettrica separata al forno per funzioni come timer, orologi e display digitali, distinta dagli elementi riscaldanti veri e propri.
Qualsiasi guasto nel cablaggio puรฒ causare componenti difettosi, temperature irregolari o danni diretti ai circuiti elettrici del forno. La scelta del calibro e del tipo di cavo รจ in gran parte determinata dalla corrente assorbita dal forno. I cavi di dimensioni troppo piccole tendono a surriscaldarsi, mentre alcuni materiali utilizzati nel cablaggio sono pericolosi. La risoluzione dei problemi elettrici รจ una grande sfida; pertanto, l'installazione e la riparazione da parte di un elettricista qualificato sono le soluzioni migliori. Un'installazione professionale garantisce il rispetto delle normative elettriche locali, il che a sua volta prolunga la durata dell'elettrodomestico e ne mantiene intatta la garanzia.

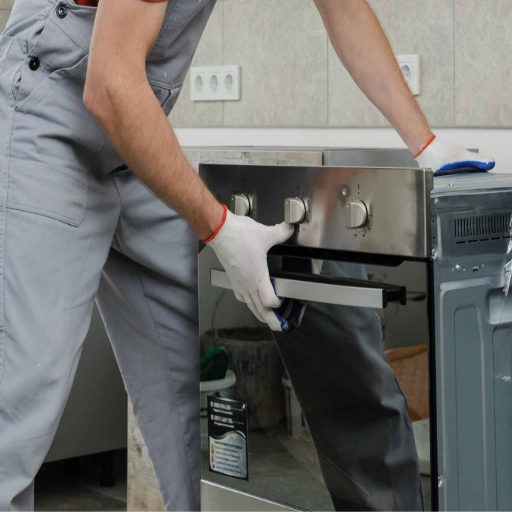

Preparazione per il tuo nuovo forno a parete
ร essenziale misurare accuratamente lo spazio della cucina. Si inizia misurando altezza, larghezza e profonditร del vano esistente in cui verrร installato il forno. ร necessario prevedere uno spazio sufficiente per il passaggio dell'aria, seguendo le istruzioni del produttore. Infine, si misura il forno a parete per assicurarsi che si adatti perfettamente allo spazio disponibile. Misure corrette evitano ritardi nell'installazione e garantiscono un funzionamento impeccabile.
Valutazione dell'attuale configurazione del cablaggio
Un altro fattore importante da considerare prima di installare il nuovo forno a parete รจ valutare l'impianto elettrico esistente. Per determinare i requisiti di tensione e amperaggio del nuovo elettrodomestico, consultare innanzitutto il manuale del prodotto. La maggior parte dei forni a parete moderni richiede 240 volt e un circuito dedicato. Verificare che il quadro elettrico di casa sia in grado di alimentare questo tipo di alimentazione. Ispezionare l'impianto elettrico per assicurarsi che sia a norma, ovvero non danneggiato, adeguatamente isolato e in grado di supportare il carico richiesto. ร fondamentale verificare la presenza di un collegamento di messa a terra, in quanto si tratta di un requisito di sicurezza e pertanto deve essere conforme agli standard elettrici. Se l'impianto attuale non soddisfa questi requisiti, consultare un elettricista qualificato per eventuali aggiornamenti o modifiche necessarie per renderlo conforme. Tale valutazione previene non solo i pericoli, ma garantisce anche il corretto funzionamento dell'elettrodomestico dopo l'installazione.
Scegliere il cavo di alimentazione giusto per il tuo forno
L'aspetto piรน importante nella scelta di un cavo per un forno รจ che sia adatto ai requisiti elettrici del forno. Determina le specifiche di tensione e amperaggio del tuo elettrodomestico consultando il manuale, l'etichetta del prodotto o la confezione. La maggior parte dei forni richiede un cavo a 3 o 4 poli, a seconda del tipo di collegamento alla presa elettrica domestica, secondo il Codice Elettrico Nazionale.
Con la presa a 4 poli, viene fornito un cavo separato dalla terra; questo รจ lo standard nelle installazioni piรน recenti. La presa a 3 poli, invece, appartiene alla generazione precedente; questa configurazione non รจ dotata di un cavo di terra separato ed รจ ancora frequente nei sistemi piรน vecchi. Scegli un cavo che soddisfi questa configurazione di poli per la tua presa. I cavi di alimentazione sono anche classificati per i requisiti di amperaggio, la maggior parte dei quali รจ da 40 e 50 ampere, quindi verifica che la potenza del tuo cavo corrisponda ai requisiti e alla capacitร del tuo forno e del tuo circuito elettrico.
Ciรฒ che รจ importante tenere a mente รจ di scegliere sempre un cavo di alimentazione certificato UL o con certificazione simile per sicurezza e qualitร ; non utilizzarne mai uno di dubbia provenienza. Non utilizzare cavi vecchi o danneggiati con isolamento potenzialmente usurato, perchรฉ ciรฒ rappresenterebbe la ricetta per guasti elettrici e un rischio di incendio. In caso di dubbi sulla compatibilitร o sulle procedure di installazione, consultare il produttore del forno o rivolgersi a un elettricista qualificato per escludere qualsiasi rischio.
Raccolta degli strumenti e dei materiali necessari
L'installazione di un forno richiede uno spazio di lavoro adeguatamente organizzato, in cui regnano sicurezza ed efficienza. Gli elementi e gli strumenti piรน essenziali per l'installazione includono:
- Un set di cacciaviti, sia con testa a croce che a taglio
- Un tester di tensione per garantire che il circuito sia disconnesso
- Uno spelafili per tagliare abilmente il cavo alla lunghezza necessaria
- Pinze regolabili per garantire che tutti i collegamenti siano ben serrati
- Il cavo di alimentazione adatto al modello del tuo forno (preferibilmente certificato UL)
- Morsetti antistrappo adeguati per tenere saldamente in posizione il cavo
- Il nastro isolante รจ necessario per isolare le terminazioni
- Un metro a nastro aiuterร a garantire il corretto allineamento durante l'installazione
Per evitare problemi, verifica sempre con il produttore o nel manuale di istruzioni se per il tuo modello specifico sono consigliati materiali diversi.
Installazione di un nuovo forno a parete
Prima di installare il nuovo forno a parete, assicurarsi che il cablaggio sia conforme alle specifiche elettriche del forno in termini di tensione e amperaggio, come indicato nel manuale del produttore. ร anche l'occasione per verificare che le dimensioni del mobile siano adatte a contenere saldamente il forno. La scatola di derivazione elettrica deve essere posizionata correttamente, quasi sempre all'interno del mobile o della parete, in modo da garantire un collegamento pulito e facilmente accessibile. Oltre a ciรฒ, prevedere un isolamento resistente al calore nelle vicinanze per proteggere altri materiali che possono essere esposti al calore durante il funzionamento del forno.
Guida all'Installazione Passo dopo Passo
Fase 1: Impostazione dell'area di lavoroIniziare assicurandosi che l'elettricitร del sito di installazione sia interrotta tramite l'interruttore automatico. Verificare con il multimetro se i collegamenti non sono in tensione. Pulire l'area di lavoro e mantenerla ventilata. I forni a parete hanno diverse larghezze di foro, 61, 70 o 76 cm, a seconda del modello, quindi, per prima cosa, misurare l'area di foro corrispondente e assicurarsi che sia compatibile con le dimensioni del forno. Lasciare lo spazio libero consigliato per la ventilazione, che di solito รจ di 2,5 o 5 cm.
Fase 2: Confermare i requisiti elettriciLa misura dell'amperaggio varia a seconda del tipo di forno, ma i forni a parete di solito funzionano a 240 volt ed รจ quindi necessario un circuito dedicato per gestire questo carico elettrico, che generalmente varia da 20 a 50 ampere. Fate corrispondere la potenza e la tensione del circuito a quelle indicate sull'etichetta applicata sul forno. In genere si trova all'interno del telaio della porta o sul retro dell'unitร . Se necessario, eseguite un nuovo cablaggio con cavi di calibro 10 o 8 per circuiti da 30 o 40 ampere, per essere in linea con le normative elettriche vigenti. Montate la scatola di derivazione all'altezza prescritta, solitamente misurata a 30-48 cm dal pavimento.
Passaggio 3: installare il cavo di alimentazioneRimuovi il coperchio della scatola di derivazione elettrica e collega i cavi del forno all'impianto elettrico domestico. La maggior parte delle installazioni richiederร di abbinare i cavi colorati (nero con nero, rosso con rosso e bianco con neutro o terra). Se รจ presente un cavo di messa a terra, collegalo correttamente alla vite di messa a terra. Fissa ogni collegamento con i cappucci copricavo e avvolgili con nastro isolante come ulteriore misura di sicurezza.
Fase 4: Posizionare il fornoSollevare il forno su un carrello o su un carrello mobile e posizionarlo all'interno del ritaglio. Da qui, utilizzando dei cuscinetti o un telo protettivo, proteggere il pavimento e i mobili sottostanti il โโforno. Livellare accuratamente con un apposito strumento in modo che il forno sia in piano nello spazio. Quindi, fissare il forno avvitando le viti di montaggio nelle staffe laterali o inferiori secondo le istruzioni del produttore. Verificare che lo sportello possa aprirsi e chiudersi liberamente.
Fase 5: Completare i collegamenti elettriciSpingere con cautela i cavi collegati all'interno della scatola di giunzione per evitare danni. Quindi riposizionare saldamente il coperchio sulla scatola di giunzione. Ricontrollare l'installazione del cavo di alimentazione e il morsetto antistrappo per assicurarsi che siano tutti ben saldi e in posizione. Riaccendere l'interruttore automatico e accendere il forno per il test di funzionamento.
Fase 6: Test e finalizzazione dell'installazioneQuesto ciclo di prova iniziale, eseguito secondo le istruzioni del produttore, confermerร il corretto funzionamento del forno. Alcuni forni potrebbero richiedere un periodo di rodaggio iniziale a una temperatura e un tempo specifici per consentire la combustione di eventuali residui di produzione. Assicurarsi che tutti i comandi, gli elementi riscaldanti e le luci funzionino correttamente. Verificare l'installazione dell'unitร per assicurarsi che non vi siano fessure o bordi irregolari.
Suggerimento professionale:Seguendo questi passaggi dettagliati, in conformitร con le linee guida del produttore e le normative locali, รจ possibile installare in modo efficiente il forno a parete garantendo al contempo la sicurezza.
Collegamento dei fili: nero, bianco e rosso
Nel collegamento dei cavi per l'installazione di un forno a parete, รจ necessario comprenderne la funzione e rispettare i protocolli di sicurezza. I tipici fili nero e rosso rappresentano i fili "sotto tensione", ciascuno dei quali trasporta 120 volt, combinandosi per formare il circuito a 240 volt richiesto dal forno. Il filo bianco dovrebbe essere il conduttore neutro, completando e mantenendo il flusso di corrente attraverso l'eventuale carico a 120 volt all'interno del forno. Tali componenti potrebbero includere le luci o il pannello del display. I collegamenti dei cavi devono essere sicuri, con i fili nero e rosso collegati ai rispettivi terminali sulla scatola di giunzione del forno. Il filo bianco fungerร da terminale neutro.
Verificare che il filo di terra (in rame nudo o con isolamento verde) sia collegato alla vite o al terminale di messa a terra. Questa procedura garantisce il funzionamento sicuro dell'apparecchiatura, prevenendo cosรฌ il rischio di scosse elettriche. Inoltre, prima di procedere, verificare nuovamente che tutti i collegamenti siano ben serrati e conformi allo schema elettrico del produttore e alle normative elettriche locali. Interrompere sempre l'alimentazione dal quadro elettrico quando si maneggiano i cavi per evitare scosse elettriche accidentali.
Messa a terra sicura del nuovo forno
Misure di sicurezza critiche
L'installazione sicura dipende dalla corretta messa a terra di un nuovo forno, secondo gli standard elettrici prescritti. Ecco una preziosa raccolta dei passaggi piรน essenziali, tratti da fonti autorevoli:
- Spegnere l'alimentazione: Innanzitutto, staccare la corrente dal quadro elettrico per evitare qualsiasi rischio di scossa elettrica. Un'ulteriore precauzione sarebbe quella di verificare con un tester di tensione che l'alimentazione sia effettivamente interrotta.
- Consentire la configurazione del cablaggio: A 3 poli: in questo tipo di configurazione, il neutro (filo bianco) funge anche da filo di terra. A 4 poli: un filo di terra separato (nudo o verde) deve essere prelevato dalla scatola di derivazione del pannello. Studiare attentamente lo schema elettrico fornito dal produttore, poichรฉ il cablaggio del forno puรฒ variare da modello a modello.
- Collegare il filo di messa a terra: Identificare il terminale di terra all'interno della scatola di giunzione o della morsettiera del forno. Collegare il filo verde (o in rame nudo) alla vite/terminale di terra. In un sistema a 3 fili, collegare il filo neutro (solitamente bianco) al terminale centrale e serrare saldamente il collegamento.
- Connessioni sicure: Ispezionare tutte le viti e i cavi. Verificare che tutti i collegamenti siano ben saldi e correttamente allineati. Un collegamento allentato puรฒ causare un malfunzionamento elettrico o rappresentare un pericolo per la sicurezza a terra.
- Circuito di prova: Una volta completata l'installazione e prima di alimentare il forno con la tensione di linea, eseguire un test di continuitร per la messa a terra, per accertarsi che la messa a terra sia corretta e funzionante sull'impianto.
- Rispettare i codici elettrici locali: Assicuratevi di rispettare rigorosamente le normative edilizie ed elettriche locali, che potrebbero richiedere che l'installazione venga ispezionata da un elettricista autorizzato.
La messa a terra offre una possibile via di passaggio della corrente in caso di guasto elettrico e contribuisce in larga misura a eliminare il rischio di scosse elettriche o la possibilitร di incendio. Se รจ disponibile un elettricista locale per una consulenza, chiedetegli di effettuare l'ispezione o di completare l'installazione correttamente.

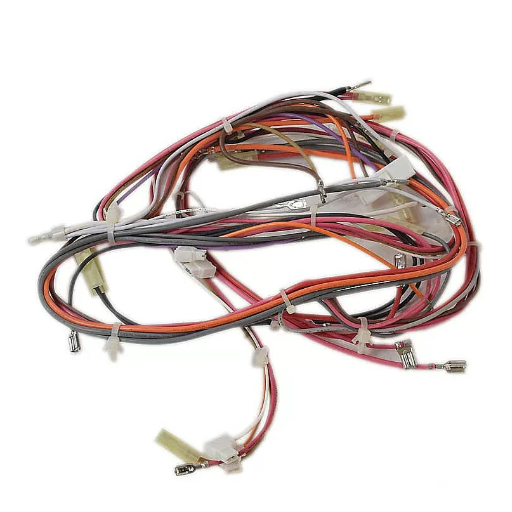

Problemi comuni di cablaggio e soluzioni
Problema di cablaggio allentato: I cavi allentati causano archi elettrici, che a loro volta provocano surriscaldamento e danno origine a rischi di incendio.
Soluzione: Serrare saldamente tutti i collegamenti dei cavi; nessun cavo deve rimanere esposto all'esterno dei terminali o dei connettori. Utilizzare morsetti o morsettiere ove necessario.
Problema di sovraccarico: Sovraccarico su un circuito che fa scattare gli interruttori o, se gli interruttori si guastano, danneggia uno o piรน dispositivi nel circuito.
Soluzione: Distribuire il carico su piรน circuiti e, se il carico รจ sufficientemente pesante, sostituire il circuito con uno con un amperaggio piรน elevato.
Problema di sottostima: Un filo troppo piccolo per il carico su cui รจ applicato puรฒ facilmente surriscaldarsi.
Soluzione: Utilizzare un filo di calibro adeguato a quello richiesto dal circuito. Solitamente, per circuiti da 15 A si usa un filo di calibro 14, mentre per circuiti da 20 A si usa un filo di calibro 12.
Polaritร invertita: Collegamenti elettrici errati causano malfunzionamenti e pericoli.
Soluzione: Assicurarsi che il filo nero sia collegato al terminale in ottone e che il filo bianco sia collegato al terminale argentato.
Messa a terra non corretta: La mancanza di una corretta messa a terra aumenta il rischio di scosse elettriche accidentali in caso di guasto dell'apparecchiatura.
Soluzione: Verificare che tutte le prese e gli elettrodomestici siano dotati di messa a terra in conformitร con le normative elettriche e, se necessario, eseguire dei test di messa a terra.
Risolvere questi problemi comuni garantirร che gli impianti elettrici funzionino in modo efficiente e sicuro. In caso di dubbi sulla riparazione, รจ consigliabile rivolgersi a un elettricista qualificato per una diagnosi accurata e la riparazione del difetto.
Risoluzione dei problemi di cablaggio
Anche in questo caso, la risoluzione dei problemi di cablaggio richiederร un'ispezione sistematica e l'identificazione del problema. Ecco alcuni problemi di cablaggio comuni e le relative soluzioni generali, da una fonte affidabile:
Luci che tremolano o si attenuano
causa: Cablaggio allentato, circuiti sovraccarichi o lampadine incompatibili.
Soluzione: Controllare gli apparecchi per verificare la presenza di collegamenti allentati. Verificare la lampadina; in breve, assicurarsi che la lampadina sia compatibile e, infine, verificare che il circuito stesso non sia caricato con altri apparecchi.
Interruzione dell'interruttore automatico
causa: Sovraccarico nel circuito, cortocircuito o guasto a terra.
Soluzione: Spegnere i carichi e provare a ridistribuirli sugli altri circuiti. Controllare gli elettrodomestici e il cablaggio per individuare eventuali cortocircuiti e danni; se il problema persiste, far controllare il tutto da un elettricista professionista.
Presa elettrica morta o non funzionante
causa: Le prese GFCI sono saltate, i cavi sono allentati o si stanno usurando.
Soluzione: Ripristinare tutte le prese GFCI del circuito che potrebbero essere scattate. Serrare tutti i cavi allentati e sostituire le prese o gli interruttori difettosi.
Odore di bruciato o segni di bruciatura attorno alle prese
causa: Diventa molto caldo a causa di collegamenti allentati o sovraccarico.
Soluzione: La prima cosa da fare รจ disattivare l'alimentazione di compensazione alla presa, controllare che il cablaggio non sia danneggiato, sostituire eventuali componenti danneggiati e stringere tutti i collegamenti.
Strani ronzii o rumori di ronzio
causa: Cablaggio allentato, dispositivi o interruttori difettosi.
Soluzione: Ispezionare il dispositivo o l'interruttore in questione. Serrare i cavi allentati. Sostituire i componenti difettosi.
Quando si inizia la ricerca guasti, staccare sempre la corrente dal quadro elettrico prima di intervenire su qualsiasi componente elettrico. Se il problema o la causa non sono ancora identificabili, per motivi di sicurezza, rivolgersi a un elettricista qualificato per una diagnosi o un intervento approfondito.
Quando chiamare un elettricista
Chiama un elettricista qualificato quando si sospetta un potenziale pericolo per la sicurezza elettrica o quando รจ necessaria una competenza specifica. I casi tipici includono:
- Interruttori automatici incessanti โ Se gli interruttori continuano a scattare dopo essere stati ripristinati, potrebbe trattarsi di circuiti sovraccarichi, cablaggio difettoso o addirittura degli interruttori stessi. Il problema deve essere verificato da un professionista debitamente qualificato che sappia come gestirlo, in modo che non vi sia il rischio che un incendio elettrico possa innescare una scintilla o causare danni.
- Luci che tremolano o si attenuano โ Potrebbe essere un segnale di cablaggio allentato o problemi con i connettori, oppure di un sistema sovraccarico. ร necessario prestare attenzione immediata a questi problemi per prevenire ulteriori complicazioni.
- Odore di bruciato o prese scolorite โ Ogni volta che una presa elettrica o un interruttore emanano odore di bruciato, producono calore o sembrano bruciati, interrompere immediatamente l'uso della presa e chiamare un elettricista per evitare pericoli.
- Scosse elettriche durante il collegamento dei dispositivi โ Le scosse elettriche possono indicare problemi di messa a terra o guasti al cablaggio, che devono essere ispezionati da un professionista.
- Cablaggio vecchio o obsoleto โ Qualsiasi casa con piรน di 30 anni potrebbe avere un impianto elettrico antiquato, non adatto ai dispositivi moderni; da ciรฒ potrebbero derivarne inefficienza e pericoli.
- Installazione o aggiornamenti โ Chiunque abbia installato nuove prese o sistemi elettrici complessi, che si tratti di caricabatterie per veicoli elettrici o altro, e abbia aggiornato i pannelli, probabilmente vorrebbe assicurarsi che tutto sia costruito da quel professionista nel rispetto dei codici e delle normative di sicurezza.
Prendersi cura di qualsiasi problema elettrico mantiene la proprietร strutturalmente solida, rendendola sicura per chi la abita. Scegliete sempre elettricisti qualificati. Sono in grado di diagnosticare correttamente il problema e ripararlo correttamente.
Precauzioni di sicurezza durante l'installazione
Il processo di installazione elettrica richiede misure di sicurezza per proteggere l'installatore e la proprietร . Di seguito sono riportate le precauzioni da adottare:
- Spegnimento dell'alimentazione โ Non iniziare mai alcun lavoro senza prima aver interrotto l'alimentazione elettrica tramite l'interruttore generale; questo elimina il rischio di scosse elettriche, pericoli aggiuntivi o cortocircuiti. Questa condizione deve essere verificata con un misuratore di tensione.
- Dispositivi di protezione individuale (DPI) โ Per evitare lesioni accidentali dovute al contatto con parti sotto tensione, รจ necessario indossare guanti isolanti, scarpe con suola in gomma e occhiali di sicurezza.
- Strumenti ed equipaggiamento โ Utilizzare solo utensili adatti per lavori elettrici, come cacciaviti isolati, misuratori di tensione e tronchesi. Gli utensili devono essere conservati in modo appropriato per evitare guasti imprevisti.
- Conformitร dell'installazione โ Per garantire la conformitร del sistema e prevenire pericoli, รจ necessario rispettare gli standard NEC o le normative locali in materia di sicurezza. Un'installazione errata puรฒ comportare sanzioni e rappresentare gravi pericoli.
- Ambiente di lavoro โ Mantenerlo pulito e asciutto per evitare scivolamenti involontari e ridurre il rischio di scosse elettriche dovute al contatto con superfici conduttive.
- Corretta messa a terra โ Assicurarsi che tutti i sistemi e le apparecchiature siano correttamente collegati a terra, in modo da essere protetti dalle sovratensioni elettriche ed evitare qualsiasi possibilitร di danni ai circuiti o di incendio.
Rispettando tali misure di sicurezza, i rischi di installazione si riducono notevolmente e si puรฒ garantire un impianto elettrico robusto e conforme.

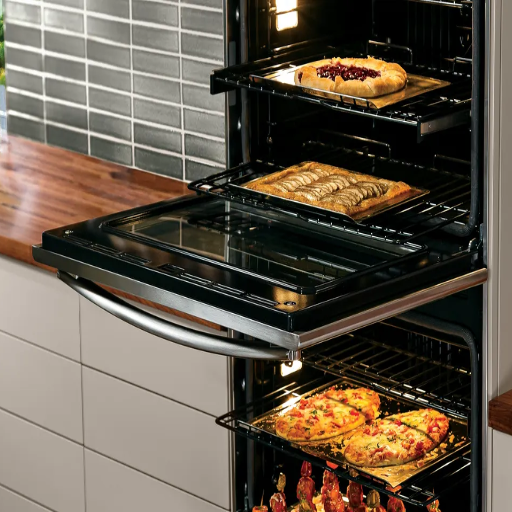

Controlli finali e collaudo del forno a parete
- Controllo di corretta installazione โ Assicurarsi che il forno sia montato saldamente; tutte le viti devono essere serrate e l'unitร deve essere perfettamente in piano, per evitare problemi di funzionamento.
- Ispezionare i collegamenti elettrici โ Assicurarsi che l'alimentazione sia collegata e che l'interruttore automatico sia acceso. Ricontrollare la messa a terra per garantire il rispetto delle norme di sicurezza.
- Calibrare le impostazioni โ Impostare il forno in modo che si preriscaldi a una temperatura normale (ad esempio 350 ยฐC) e osservare se si riscalda in modo efficiente e con la massima precisione.
- Test di tutte le funzioni โ ร necessario verificare il corretto funzionamento della cottura al forno, della grigliatura e di tutte le altre funzioni.
- Controllare gli allarmi o i codici di errore โ Controllare il pannello di controllo per assicurarsi che non vengano visualizzati codici o avvisi di errore durante il funzionamento.
Con questi controlli finali, si puรฒ essere certi che il forno funzioni in modo sicuro e conforme alle specifiche di bridging. In caso di discrepanze, consultare il manuale d'uso o rivolgersi a un tecnico qualificato.
Test del collegamento del forno a parete
Verificare il collegamento della presa elettrica, Assicuratevi che il forno sia correttamente collegato a un singolo interruttore automatico. Consultate il manuale utente per determinare i requisiti di tensione e le tensioni disponibili nella vostra abitazione. Utilizzate un multimetro per misurare la tensione al terminale di uscita.
Ispezionare il cavo di alimentazione e il Il cavo di alimentazione viene ispezionato per verificare la presenza di danni visibili e per rilevare danni non rilevabili, come sfilacciamenti o bruciature. Verificare che la presa sia montata saldamente e libera da ostruzioni.
Testare tutte le funzioni del pannello di controlloAccendere il forno e interagire con il pannello di controllo per verificare che tutti i pulsanti, i touch screen o le manopole rispondano correttamente. Impostare le funzioni di base per verificare che il sistema elabori correttamente i comandi.
Controllare gli elementi riscaldanti del fornoCon le funzioni di cottura al forno e di cottura alla griglia, testare separatamente gli elementi riscaldanti. Osservare quelli che riscaldano correttamente e senza fluttuazioni irregolari di temperatura e quelli che non lo fanno.
Monitorare i codici di erroreDurante ogni test, osservare il pannello di controllo per assicurarsi che non vengano attivati โโcodici di errore o allarmi. Consultare la sezione relativa alla risoluzione dei problemi del manuale del forno per risolvere correttamente i possibili guasti.
Ogni passaggio sopra descritto รจ essenziale per garantire il corretto funzionamento e la sicurezza del forno a parete. In caso di anomalie, interrompere immediatamente la procedura e richiedere l'intervento di un tecnico qualificato o contattare l'assistenza del produttore. Eseguire test adeguati รจ fondamentale per prevenire guasti a lungo termine che possono causare problemi di sicurezza.
Garantire la compatibilitร con i fornelli elettrici
La compatibilitร con i fornelli elettrici รจ garantita verificando sempre che la tensione e l'amperaggio nominali del fornello corrispondano a quelli disponibili in casa. Mi assicuro inoltre che il cablaggio e la configurazione delle prese siano conformi ai requisiti del produttore. In questo modo, cerco di evitare qualsiasi problema di funzionalitร o rischio per la sicurezza che potrebbe derivare da un'installazione errata.
Verifica della funzionalitร dell'interruttore automatico
Verificare la presenza di eventuali segni visibili di danni sull'interruttore: potrebbero essere segni di malfunzionamento, come bruciature o crepe. Successivamente, testare l'interruttore spegnendolo e riaccendendolo, e osservare la riaccensione dei dispositivi elettrici sul circuito interessato. Con l'aiuto di un multimetro, รจ possibile controllare le letture di tensione sui terminali dell'interruttore per verificare che il flusso di corrente sia regolato correttamente. Sospettate un problema? Quindi, potreste eseguire un test di continuitร del meccanismo interno. Seguire tutte le istruzioni fornite dal produttore e le procedure di sicurezza stabilite durante l'intero processo. Se l'interruttore non supera uno dei test sopra menzionati, รจ necessario farlo sostituire immediatamente da un professionista qualificato.
Installare un forno a parete con un cablaggio adeguato รจ un'operazione fondamentale che richiede la massima attenzione alla sicurezza, al rispetto delle normative elettriche e alle specifiche del produttore. Seguendo i passaggi dettagliati descritti in questa guida, รจ possibile garantire un'installazione sicura, efficiente e conforme alle normative. Ricordate, in caso di dubbio, di consultare sempre un elettricista qualificato per proteggere la vostra casa, i vostri elettrodomestici e, soprattutto, la vostra sicurezza.
Fonti di riferimento
Domande frequenti (FAQ)
Qual รจ l'importanza di un corretto cablaggio del forno a parete?
Un cablaggio corretto del forno a parete รจ fondamentale per la sicurezza e l'efficacia. Un'installazione corretta eviterร qualsiasi rischio elettrico che potrebbe causare cortocircuiti o incendi. Inoltre, con un cablaggio corretto, il nuovo forno a parete funzionerร alla tensione per cui รจ stato progettato, il che ne prolungherร anche la durata.
Come vengono collegati i cavi durante l'installazione di un forno a parete?
Quando si installa un forno a parete, di solito si devono collegare tre fili: nero, bianco e verde (filo nudo). Collegare il filo nero alla linea di alimentazione del forno e il filo bianco al neutro. Il filo verde (filo nudo) viene utilizzato come messa a terra per la sicurezza contro le scosse elettriche.
Quali colori vengono solitamente utilizzati nei cavi elettrici dei forni a parete?
I colori normalmente utilizzati nel cablaggio dei forni a parete sono pochi: nero, bianco e verde (filo nudo). Il filo nero รจ solitamente utilizzato per la tensione, il filo bianco รจ il neutro e il filo verde (filo nudo) garantisce la sicurezza tramite la messa a terra durante il funzionamento.
Dovrei assumere un elettricista per cablare il mio forno a muro?
Sรฌ, รจ consigliabile rivolgersi a un elettricista qualificato o a un elettricista specializzato nel cablaggio di forni a muro. Questo esperto garantirร che l'installazione sia conforme alle normative elettriche locali, evitando pericolosi errori di cablaggio.
Qual รจ la differenza tra un collegamento a 3 fili e uno a 4 fili per un forno a parete?
Il collegamento a 3 fili utilizza due fili di fase (nero e rosso) e un filo neutro (bianco), mentre il collegamento a 4 fili utilizza due fili di fase, un filo neutro e un filo di terra (verde o nudo). Per i forni a parete piรน recenti, il collegamento a quattro fili รจ generalmente richiesto per una maggiore sicurezza.
Cosa succede se ho un forno vecchio con un cablaggio antiquato?
Nel caso di un vecchio forno con cablaggio obsoleto, in cui รจ necessario effettuare lavori di installazione per aggiornare il cablaggio secondo le attuali norme di sicurezza, consultare un elettricista qualificato. L'elettricista potrebbe valutare le condizioni del cablaggio e decidere gli aggiornamenti necessari; ad esempio, una presa potrebbe essere sostituita per una maggiore efficienza e sicurezza.
Posso fornire un cavo di alimentazione con l'installazione del forno a parete?
Sรฌ, รจ possibile utilizzare un cavo di alimentazione se รจ giร installato sull'elettrodomestico. Deve essere adatto alla tensione del forno e sufficientemente lungo da raggiungere la presa di corrente. ร importante installare e collegare il cavo di alimentazione seguendo le istruzioni riportate nel manuale di installazione.
Che tipo di interruttore automatico รจ necessario per il cablaggio di un forno a parete?
Il cablaggio dei forni a parete richiede un interruttore automatico dedicato. Generalmente, per la maggior parte dei forni a parete riscaldati elettricamente viene installato un interruttore bipolare da 30 A. In questo modo, il forno รจ adeguatamente alimentato e il circuito รจ protetto da sovraccarichi.
