電気設備の安全性と効率性を保証するには、配線仕様やワイヤゲージの機能などの制限を知ることが不可欠です。 このマニュアルでは、 14 ゲージ ワイヤーのアンペア定格, 、住宅用配線や自動車用途など、さまざまな目的で一般的に使用されます。その際、読者に、温度定格、絶縁タイプ、設置条件など、アンパシティに影響を与えるさまざまな要因について話し合うことで、プロジェクトに適切なワイヤを選択するためのより良い理解を提供することを目的としています。したがって、この完全なレビューは、電気技師、エンジニア、愛好家に、ワイヤの使用状況と電気安全基準の遵守について選択するために必要な情報を提供することを目指しています。.
14 ゲージ ワイヤーとその典型的な不透明度とは何ですか?
14 ゲージワイヤのアンプレーティングは?
14 AWG ワイヤの電流定格は、絶縁の種類と使用する設置方法に応じて、15 ～ 20 アンペアで変化します。ワイヤを THHN 絶縁 (熱可塑性高耐熱ナイロンコーティング) を備えた導管内に配置すると、定格温度 60 度で最大 20 アンペアまで安全に運ぶことができます。ただし、これが通常よりも周囲温度が高い可能性がある住宅用途内であった場合、またはワイヤがしっかりと束ねられている場合、過熱を防ぐために 15 アンペア以下のアンパシティを使用することをお勧めします。 NEC 規則に違反する可能性があります。.
14 ゲージワイヤにおけるAWGとはどういう意味ですか?
AWG (American wire measure) は、米国で使用される標準化されたシステムで、電線の直径を示すために使用されます。さまざまなサイズの電線に割り当てられた番号は、AWG スケールのゲージとして知られており、低いゲージ番号は太い導体に対応します。たとえば、14 ゲージの電線の直径は約 1.63 ミリメートル (0.0641 インチ) です。このシステムに関する知識は、電気技師やエンジニアにとって不可欠です。電気は金属などの材料をどのように流れるかを知る必要があるため、抵抗や電流容量などの要因によって決まります。 ー どちらもサイズに大きく影響されます。したがって、ケーブルが特定の状況や場所で適切に動作するかどうかに影響します。.
14 AWGワイヤのアンパシティはどのように変化しますか?
絶縁タイプ、周囲温度、設置条件、および単独またはグループで設置するかどうかによって、14 本のAWGワイヤのアンパシティは異なる場合があります。理想的な条件下では、たとえば、THHN絶縁を備えた14 本のAWGワイヤのNEC定格は20 アンペアですが、周囲温度が通常よりも高くなる場合や、複数のケーブルが束ねられている場合は、過熱を防ぐためにこれを15 アンペア以下に下げる必要があります。また、NM-BやUFのような異なる絶縁材料の定格が異なる場合があり、アンパシティ全体に影響を与える可能性があることも事実です。専門家は、安全性と電気設置基準への準拠を確保するために、これらの要素を考慮する必要があります。.

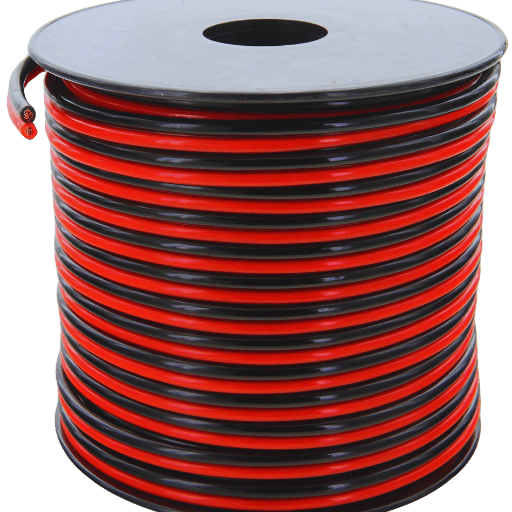

14 AWG ワイヤー ハンドルは何アンペアで対応できますか?
14 ゲージワイヤの典型的なアンペア数定格は何ですか?
14 AWG ワイヤの一般的なアンペア定格は、使用する絶縁材のアプリケーションと種類によって異なります。一般に、NM ケーブル (住宅用配線で一般的に使用される) の定格は 15 アンペアです。一方、THHN 絶縁材 (導管設置に適したもの) (理想的な条件下) を使用する場合、このワイヤは最大 20 アンペアに対応できます。ただし、周囲温度やワイヤの束ねを考慮するにつれてこれらの数値は減少します。したがって、電気技師やエンジニアは、アンパシティ定格に関して設置ニーズを見つける際に、NEC コードを参照し、現地の規制に従うことが不可欠です。.
14 ゲージワイヤは15 アンペアブレーカーに評価されていますか?
はい、14 ゲージ ワイヤは通常、15 アンペアの回路ブレーカーで許容できると考えられています。 National Electrical Code (NEC) によると、14 AWG ワイヤは住宅用 NM ケーブル アプリケーションで 15 アンペアの容量を持っています。安全性を確保するために、ほとんどの請負業者や電気技師は、ワイヤとブレーカーを照合するようアドバイスします。これは、火災や電気に関連するその他の安全上の危険につながる可能性のあるワイヤの過熱を防ぐのに役立ちます。また、家庭や企業で使用される電気システムや家電製品が、世界中のさまざまな国でそのような設備を管理する安全基準の認められたコードに完全に準拠することも保証します。.
14 ゲージのワイヤーは20 アンペア回路に使用できますか?
14 AWGを使用して 20 アンペア用ワイヤー 回路は推奨されません。 American Wire Gauge (AWG) システムでは、THHN 絶縁を備えた完璧な条件下では、14 ゲージのワイヤのアンペア定格は最大 20 アンペアになる可能性があるが、安全上の懸念から、ここではまだ適切ではないと述べています。 NEC (National Electrical Code) 規制では、このタイプのケーブル サイズで許可される最高電流はわずか 15 アンペアであるため、20 アンペアの回路でこれを使用すると、電気火災を引き起こすワイヤの過熱や溶融などの多くの危険が生じるため、使用には適さないため、安全な電気設備に準拠するために最大 20 アンペアを安全に処理できる 12 AWG ワイヤを選択する必要があります。.
14 AWG ワイヤの容量に影響を与える要因
ワイヤの長さはアンパシティにどのような影響を与えますか?
電圧降下は、ワイヤの長さに影響を与えることにより、アンパシティに影響を与える現象です これは、ワイヤが長いほど、より多くの抵抗に遭遇する必要があることを意味し、したがって、負荷に到達する電圧が低下します 電気がこれらのワイヤを通過するにつれて、その抵抗に比例して熱が発生し、その能力を超えて過熱し、故障につながる可能性があります 国家電気法典 (NEC) などの現在の電気規格では、安全性と効率性を考慮して、長距離にわたって沿ってかなりの電圧降下がある場合に、より大きなゲージワイヤについて規定しています。たとえば、定格 15 アンペアの短絡では 14 AWG ワイヤを使用する必要がありますが、長期間の場合は、より高い電圧降下を補うために 12 AWG または 10 AWG のいずれかに切り替える必要があり、熱による危険なしに負荷が適切に機能することを考慮しながら、安全規則と電気的性能基準を満たさなければならないため、住宅用と商業用の両方を考慮する必要があります。.
14 ゲージワイヤの温度定格の影響は何ですか?
14 AWGワイヤの温度定格は、そのampacityおよびいかにうまく働くかに大きい影響がある ワイヤ絶縁材は特定の温度制限内で使用されることになっている、通常熱可塑性絶縁材のための60° C (140° F) のまわりおよびケーブルの性能に影響を与える熱硬化性絶縁材のための90° C (194° F) まで熱が余りに高い場合絶縁材が壊れるかもしれない、電気欠陥および火に熱が上がれば、電流収容力は減るかもしれない ーNEC規則に従って異常な状態の下で14 ゲージが15 アンペア以下しか安全に運ぶことができなかったような等それ以降、私達は過熱の危険を減らすために私達がそれらの働く環境に温度定格が一致するそれらのワイヤーを常に選ぶ必要があるようになる 14 のゲージを熱の多い場所に置くことは負荷を低くするか、またはより大きいサイズを要求するかもしれない、最終的に不安定な操作を起因する。.
絶縁の種類はアンパシティに影響しますか?
確かに、絶縁タイプは、ワイヤのampacityを確立する上で重要な要因です 絶縁体のすべての種類は、それが処理できる異なる温度制限を持っており、これは、危険なくケーブルを通って運ばれる可能性のある電流量に直接影響します 例えば、60° C定格の熱可塑性絶縁体を使用する場合、90° C (194° F) までの定格の熱硬化性絶縁体と比較して、より低いアンペアのみがそれを通って流れる さらに、これはまた、安全レベルを決定し、電気コードへの全体的な準拠を決定するため、適切な絶縁体の種類を選択するための異なる環境上の考慮事項がある可能性があります 1 つは、特定の条件下で使用されている間、ワイヤの設計容量を超えないように正しい絶縁体の種類を選択する必要があります (私のアプリケーションで見つかったような)。.
14 ゲージ ワイヤーを使用する際の安全上の考慮事項
14 ゲージワイヤの過熱を避ける方法は?
14 ゲージのワイヤの過熱を避けるために、次のことを行う必要があります:
- 負荷の正確な計算: 現在の負荷が14 ゲージワイヤのampacityの評価を超えないようにして下さい、高温区域で主に使用されたとき。 偶然の積み過ぎを防ぐために定期的に負荷を監視して下さい。.
- 最高のパフォーマンスを得るには、適切なケーブルとワイヤのゲージ容量をインストールする必要があります: インストールするときは、急な曲がり角を避けたり、ワイヤ間に十分なスペースを残したり、正しいコネクタを使用したりするなど、適切な手順に従ってください。ケーブルが密着しすぎて容量を超えて熱が閉じ込められたりすると、過熱が発生する可能性があります。.
- 高品質材料: 予想される動作温度に適切な絶縁定格を備えた高品質の配線とコネクタを購入することが不可欠です。特定の用途に対する NEC の要件を満たす、またはそれを超えるワイヤを選択してください。.
- モニタリング環境: ワイヤの固定位置周辺の環境条件を常に評価します。周囲温度が高い場合、または熱源が露出している場合は、より多くの熱需要に対応できる、より大きなゲージのワイヤ サイズへのアップグレードを検討してください。.
これらのガイドラインに従うことは、PVC によって明示的に絶縁された 14 ゲージ ワイヤによる動作の信頼性を確保しながら、過熱を防ぐのに役立ちます。.
14 AWGワイヤの電気コード要件は何ですか?
国家電気法では、電気設備の安全性と機能性を確保するために、14 本の AWG ワイヤを使用する際に特定の条件を満たすことが求められています。.
- 容量の制限: NEC第310 条によると、14 AWGワイヤの典型的なアンペア定格は約15 Aであり、これは主に照明回路に使用される住宅環境に適用されますが、14 AWGワイヤを流れる電流の大きさに基づいて適切なワイヤタイプを選択しないと、特にフィーダ用途で過熱につながる可能性があります。.
- 導体のタイプ: ワイヤーは絶縁された導体を持っていることを伴うかもしれないその目的に適していなければなりませんまたは座礁させたか固体中心が付いている1 つはまた必要ならば太陽の抵抗およびぬれた位置の条件を満たすことができるべきです。.
- 設置慣行: NEC は、ワイヤの設置方法に関するさまざまな規則を指定しています。これには、ワイヤが露出しないように壁の内側に配置することも含まれます。また、過度に曲げたりねじったりすると、ワイヤを覆う断熱材が損傷する可能性があります。 NEC 第 300 条によれば、設置中にワイヤを物理的に保護することは考慮される必要があります。.
- 接地要件: NEC 第 250 条によれば、電気的故障が発生した場合に安全に地球に導くことができるように、14 本の AWG ワイヤすべてに接地目的で適切な接地方法が必要です。.
電気規格で定められたこれらのガイドラインに従うことは、設置業者が規則に準拠していることを確認すると同時に、14 のアメリカン ワイヤ ゲージ サイズのワイヤを含むシステム内の安全性を確保するのに役立ちます。.
延長コードに14 ゲージワイヤーを使用できますか?
確かに、伸長用コードは、特に工具や照明などの低電力用途を目的としている場合、14 ゲージのワイヤを使用する場合があります。通常、これらのケーブルは最大 15 アンペアを処理できる定格になっており、中程度のワット数のデバイスに適しています。ただし、コードの全長とその耐荷重を考慮することが重要です。; より長い距離またはより重い負荷が関係する場合は、電圧降下を最小限に抑え、過熱を防ぐために、より大きなワイヤゲージ (12 AWG など) を使用する必要があります。また、屋外で使用される伸長コードがそのような条件に適していることを確認し、安全基準への準拠を示す UL や ETL などの認証マークが付いているかどうかを確認してください。.

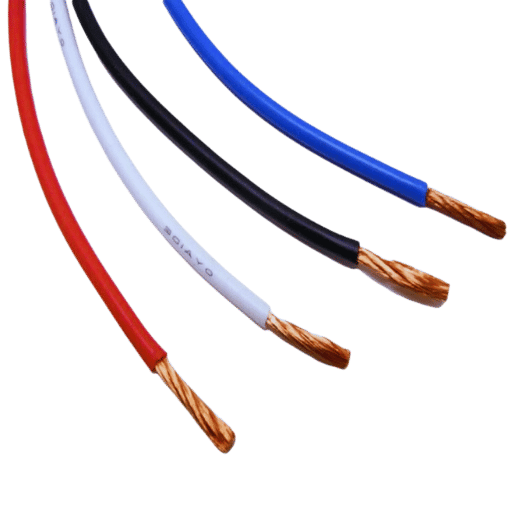

14 ゲージ ワイヤと他のワイヤ サイズを比較します
14 AWGと12 ゲージワイヤの違いは何ですか?
電流の搬送容量と物理直径に関しては、14 ゲージワイヤは12 AWGワイヤとは異なり、具体的には、12 ゲージワイヤの面積がより広く、最大20 アンペアまで運ぶことができることを意味するのに対し、前者は最大15 アンペアしか使用できないため、キッチンなど、より高い電力負荷の回路が可能になります 家電製品または電力 ツール、12 AWGワイヤを使用するには; 一方、照明器具と汎用回路は、14 番目のAWGワイヤを使用する方が適しています さらに、太い12 のAWGワイヤは、より低い抵抗を示し、長距離にわたる電圧降下を軽減します 安全上の理由と電気規格への準拠のため、任意の用途に適したサイズのケーブルゲージを選択することが重要です。.
10 ゲージ ワイヤーではなく 14 ゲージ ワイヤーを選択するのはいつですか?
負荷電流が15 アンペアを処理できる14 AWGの容量内にある場合、低電力アプリケーション用のテンゲージワイヤではなく14 ゲージワイヤを選択することは適切です。たとえば、住宅用照明、コンセント、および汎用回路は、通常より軽い負荷であるため、14 ゲージワイヤの方が適しています。一方、テンゲージワイヤは、最大30 アンペアの定格を持つ大型家電製品や大容量回路のようなより重い電気負荷を対象としています。したがって、設置時のより軽い配線サイズに関する効率要件の観点から、安全限界を超えない限り費用対効果も高く、利用可能な他のサイズの代わりに14 ゲージワイヤを使用する必要があります。適切なワイヤゲージを選択するときは、特定の用途、距離、および適用可能な電気コードを検討してください。.
14 ゲージワイヤは銅線とどのように比較されますか?
14 ゲージのアルミニウム線と比較して、銅線は電気抵抗が少ないため、より多くの電流を流すことができます。これは、14 ゲージの銅線は長距離にわたって過熱したり電圧を失ったりする可能性が低く、安全性を確保できることを意味します 家庭用配線システムの効率. 。 more, 銅線は、そのアルミニウム対応よりも摩耗や耐食性に挑戦しています, したがって、異なる設定で長く持続することができます。, しかし、それはより軽く、より安価であるかもしれないが、, 依然として同じサイズの銅が導通する電気の量を等しくするために、より重いゲージのアルミニウム線が必要になるでしょうその高い抵抗率レベル.そのため、信頼性とパフォーマンスの必要性がある場合は常に14awg銅線のために行く必要があります任意の他のタイプではなく、.
参照ソース
よくある質問 (FAQ)
Q: 14 ゲージのワイヤーのアンペア定格は何ですか?
A: 通常、14 ゲージの銅導体は 15 アンペアを伝送できます。これは、通常の状況下でのこのサイズのワイヤの最大通電容量を表します。.
Q: 照明器具に14 ゲージのワイヤーを使用できますか?
A: はい、これらのデバイスのほとんどは 15 アンペア未満で、さまざまな種類のワイヤと互換性があるため、14 ゲージのワイヤは照明器具でよく使用されます。.
Q: 20 アンペア回路で14 ゲージのワイヤを使用できますか?
A: いいえ、20 アンペア回路で 14 ゲージのワイヤを使用することは安全ではありません。 NEC (国家電気規格) では、接着しないと過熱や火災が発生する可能性があるため、最大負荷が 15 アンペア以下の回路では 14 ゲージのワイヤを使用する必要があると規定しています。.
Q: 周囲温度は 14 ゲージのワイヤのアンパシティにどのような影響を与えますか?
A: 周囲温度は#14 ワイヤーのampacityに大きく影響します; より高い温度は電流を安全に導く彼らの能力を減らすことができます。 正確な計算のためのampacityの調整の要因に基づいて特定の温度そして設置条件を考慮して下さい。.
Q: 銅対アルミニウム14 ゲージワイヤーのアンプの評価は異なりますか?
A: はい、それらの間には違いがあります。銅のアンペア定格は 14 (AWG) で約 15 (15) アンペアですが、銅の導電率に比べて抵抗率が高いため、アルミニウムは約 12 (12) アンペアしか持ちません。.
Q: 導管で14 ゲージのワイヤーを使用できますか?
A: はい、導管に14 ゲージのワイヤを使用することは許容されます ただし、特に高負荷デバイスであるヒーターでは、ワイヤが熱くならないように導管の充填容量を考慮する必要があります。 NEC は、各サイズの導管に最大数のケーブルを提供します。.
Q: 電圧降下は14 ゲージのワイヤーに何をしますか?
A: フィーダーケーブルなど、電気が長距離を走行すると電圧降下が発生します 14 ゲージのワイヤーで大幅な電圧降下が発生すると、家電製品や機器、特に高出力ヒーターが正しく動作しなくなる可能性があります。これを解決するために、より長い距離ではより大きなワイヤーゲージが使用されます。.
Q: 14 ゲージ ワイヤーを使用して、どのサイズのヒューズが私の適用に正しいかを知るにはどうすればよいですか?
A: 通常、14 ゲージの銅の導体のための正しいヒューズのサイズは15 アンペアです; しかし、それは特定の条件の下で25 アンペアまで増加させられるかもしれません。 、従って過負荷から回路を保護するワイヤー ヒューズの安全な収容能力を超える電流を保障します。.
Q: 120 ボルト システムで 14 ゲージのワイヤーで安全に配線するにはどうすればよいですか?
A: 120 ボルトシステムで14 ゲージのワイヤを安全に使用するには、特定の用途に対して正しく評価されていることを確認してください 最大通電容量 (15 アンペア) を超えないようにしてください 必要な場合は常にサーキットブレーカーの設置と安全慣行に関するすべてのNEC規制に準拠してください。.
Q: 14 ゲージのワイヤーに 30 アンペアのブレーカーを付けることはできますか?
A: いいえ、14 ゲージのワイヤに 30 アンペアのブレーカーを設置すると、このような小さめの導体ではこの定格に関連する高電流を処理できないため、安全ではありません。したがって、これらの頑丈な負荷には 10 ゲージのワイヤ以上のサイズのみを許可してください。そうしないと、過熱により火災が発生する可能性があります。.
