DLO ケーブル: ディーゼル機関車ケーブルの容積と用途を理解する

ディーゼル機関車の電気インフラの下で信頼性、性能、安全性を考慮する場合、それらは実現不可能な願いです ディーゼル機関車ケーブルは、過酷な状況下で効率的な電力伝送を必要とするこれらの厳しい運用条件を満たす上で重要な役割を果たしますが、DLOケーブルとは何ですか?電流を運ぶ能力は、これらのケーブルの良好な性能の速度にどのような影響を与えますか? この記事では、の包括的な検討を提供します DLO ケーブル, 、鉄道部門およびそれ以降のアンパシティ評価、構造、アプリケーション、その他の用途をカバーしています。現役のエンジニアであるかどうかにかかわらず、この本は、このケーブルが高評価の電気システムで広く受け入れられている選択肢の 1 つである理由について知ることができます。.

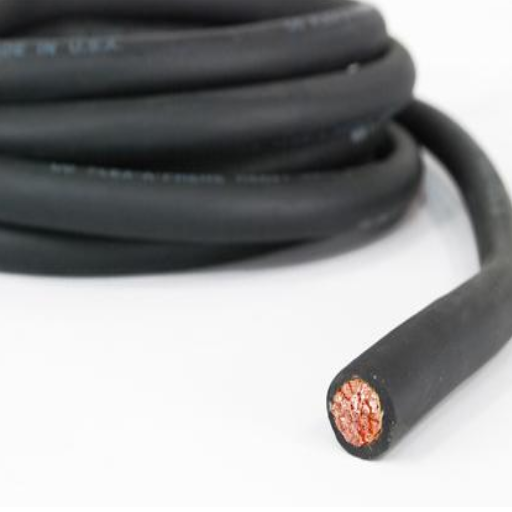

ケーブルとDLOケーブルの紹介

ケーブルはあらゆる電気システムの重要なコンポーネントであり、電力、信号、またはデータの安全かつ効率的な伝送を可能にします 無数の種類のワイヤの中で、DLO (ディーゼル機関車ケーブル) は堅牢性と多用途性で知られています 柔軟で高性能なケーブルであるため、高い電流負荷を運ぶことができます アンパシティが高いため、細かく撚り合わされた銅と最上層の絶縁体で構成されており、油、熱、湿気、機械的ストレスに耐えます これらの特性は、DLO ケーブルに、特に鉄道、鉱業、発電業界内の要求の厳しい用途において、切望されていた信頼性と性能を与えます。.

ケーブルの定義

ケーブルは、信号または電力の流れをある場所から別の場所に送信するために、1 つまたは複数の導体のアセンブリであり、場合によっては絶縁され、一緒に結合されています。ケーブルは電気または電子システムの重要なコンポーネントであり、その構造、使用目的、および性能要件に応じて、さまざまな形になります。.

ケーブルは一般に、銅やアルミニウムなどの導体の材質と、使用される絶縁体に応じて分類されます。絶縁体は、PVC、ゴム、または XLPE (架橋ポリエチレン) などです。たとえば、銅ケーブルは、優れた導電性、高い柔軟性、強度により好まれており、住宅用と産業用の両方での使用に適しています。.

サイズを考える上で、ケーブルは安全に電流を流すのに適しています (アンパシティと呼ばれます)。たとえば、同等の断面では、銅導体のアンパシティがアルミニウムの導体よりも高くなります。定格電圧は、ケーブルを安全に動作させることができる理想的な最大動作電圧を定義するため、もう 1 つの重要な仕様です。.

今日、現代の設計と使用法によれば、ケーブルにはさまざまなニーズに応えるために追加の機能が組み込まれている場合があります。たとえば、シールドされたケーブルには、電磁干渉 (EMI) を軽減または軽減するために金属または箔の層が付いています。対照的に、装甲ケーブルには機械的ストレスに耐える保護外層があり、地下または過酷な環境に設置できます。外側のジャケット内に複数の導体を入れるマルチコア ワイヤは、複雑な電気システムの配線要件を簡素化するためによく使用されます。.

ケーブル技術、特に耐火性、軽量構造、環境に優しい材料の使用に関して大幅な改善が行われ、これらの進歩により、世界的な安全性と持続可能性の基準に準拠した再生可能エネルギー、電気通信、高性能コンピューティング ネットワークへの応用が可能になりました。.

DLOケーブルとは何ですか?

防水性と柔軟性に優れたケーブルである DLO (ディーゼル機関車) ケーブルは、重工業および需要の高い電気用途向けに設計されています。元々はディーゼル電気機関車用に設計および製造されていましたが、現在ではその堅牢な構造と過酷な作業条件下での優れた性能能力により、主に他の分野に適用されています。.

通常、DLOケーブルは銅導体を使用し、最大限の柔軟性と導電性を確保するために細かく撚り合わせられています これらの導体は、絶縁体、絶縁体強度と熱耐久性の両方の点で利用可能な最良の誘電体材料であるEPRコートとケーブルを合わせて、-40° Cから+90° Cの範囲の極端な気象条件を含む、化学物質や油による攻撃、摩耗、および風化に対する高い耐性を備えています。.

DLOケーブルは主に非常に高い電流負荷に使用されます; その定格電圧は通常2,000 から3,000 ボルトの範囲です これらのケーブルは難燃性であり、UL 1277 およびCSAの安全基準に準拠しているため、鉱山業界で使用するためにMSHA (鉱山安全衛生局) でよく受け入れられています これらの材料は、当初は機関車に使用されていましたが、現在では信頼性と耐久性が最優先される再生可能エネルギーシステム、バッテリー、配電、産業機械、海洋用途で広く使用されています。.

柔軟性、靭性、電気的性能を 1 つのパッケージにまとめた DLO ケーブルは、最も困難な条件下でも変更のない性能を必要とする最新の産業用電気システムの重要な要素となっています。.

ケーブル Ampacity の重要性

この章では、ケーブル アンパシティという用語を定義します。これは、本質的にワイヤまたはケーブルの通電容量です。ワイヤ火災やその他の危険が発生しないように、正しいアンパシティ定格を遵守する必要があります。ケーブルのアンパシティは、導体の材質、絶縁の種類、周囲温度、設置条件によって異なります。.

たとえば、銅導体は一般に、その優れた導電性によりアルミニウム導体よりも電流を流すのに優れています。 4/0 AWG の銅導体は、75 °C の絶縁体で自由空気中で約 230 アンペアで定格される場合があります。同じゲージのアルミニウム導体は、同じ条件下で約 180 アンペアでのみ定格される場合があります。絶縁も同様に重要な役割を果たします。 - 絶縁材料の温度定格が高いほど、アンパシティは高くなります。.

設置環境も重要 ケーブルをグループまたは導管内に並べて梱包すると放熱が減少し、実効アンパシティが低下する NEC の指示では、これらの条件下でアンパシティを調整するために適用する補正値を指定します。たとえば、周囲温度が 30°C から 40°C に上昇すると、ケーブルの種類に応じてアンパシティが約 10-20% 減少します。.

ケーブルのampacityの正しい決定は最小のリスクで最高のパフォーマンスを保障しますampacityの評価に基づく適切な設計およびケーブルの選択は重要な電気システムを保護し、安全性を高め、住宅および産業取付けの全般的な効率を改善します。.

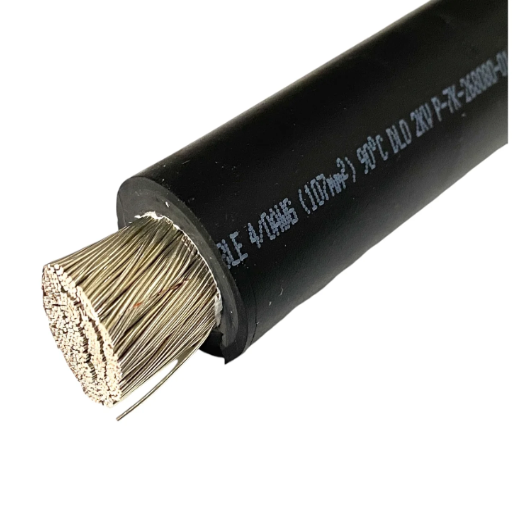

ディーゼル機関車ケーブルの仕様

ディーゼル機関車ケーブルは、安全性と性能に関する業界で設定された基準を満たすように製造されています ワイヤは、柔軟性と耐久性を維持しながら、-40° Cから90° Cまでの高い動作温度に耐えなければなりません 主にEPR (エチレンプロピレンゴム) または同様の化合物などの強力な絶縁材料が割り当てられており、油、湿気、物理的な磨耗に耐えます。また、これらのケーブルの構造は、用途に応じて、通常、600Vから2000Vの範囲であり、さらに、これらのケーブルの構造は、重要なASTMまたはIEC規格を満たし、過酷な動作環境で信頼できることを保証するために難燃性材料を使用することがよくあります。.

DLOケーブルの主要仕様

電圧評価: 電圧に関して、DLOケーブルは600Vから2000Vの範囲であり、さまざまな配電レベルまたは産業用アプリケーションに対応します。.

導体材質:錫メッキ銅導体を採用しているため、優れた導電性と耐食性を備え、過酷な環境でも長期間の運転が可能です。.

絶縁材: 絶縁材は通常、エチレン プロピレン ゴム (EPR) と塩素化ポリエチレン (CPE) の外側ジャケットで構成され、ケーブルに油、湿気、摩耗、化学物質に対する耐性を与えます。.

温度範囲: DLO ケーブルは、湿式か乾式かを問わず、-40 °C ～ 90 °C (-40 °F ～ 194 °F) の範囲の環境で動作するように設計されており、その信頼性が広く認識されています。.

耐炎性: これらのケーブルは、ASTM B33 や IEC 60332 などの複数の難燃性基準を満たしているため、重要な用途での取り扱いがさらに安全になります。.

柔軟性: 素晴らしいワイヤーストランドで設計されているため、DLOケーブルをより柔軟にすることができ、限られたスペースや複雑なスペースでのあらゆる種類の設置が容易になりますか?

用途: 通常、発電所、鉱山現場、機関車、再生可能エネルギー システムに電力を供給する、重工業向けです。.

これらの仕様について言及すると、DLO ケーブルは、要求の厳しい状況における信頼できる運用のための多用途で耐久性のある安全なソリューションとして位置づけられます。.

ディーゼル機関車ケーブルの容量評価

ケーブルのアンパシティとは、定格温度を超えて過熱することなく安全に伝導できる電流の量を指します。 DLO ケーブルは、特定のアンパシティ定格が割り当てられているため、さまざまな動作条件にわたって安全性を考慮して、適切な性能を発揮することが保証されています。.

DLOケーブルのアンパシティの決定は、導体サイズ、絶縁タイプ、周囲温度、設置条件など、いくつかの要因に基づいて行われます。 産業用途でより一般的に適用される導体サイズに対応する一般的な方法でのアンパシティ定格は次のとおりです:

2 AWG: 自由空気中で 90 °C で 190 アンペア、または導管内で 30 °C で 115 アンペア。.

1/0 AWG: 自由空気中で 90 °C で 260 アンペア、または導管内で 30 °C で 150 アンペア。.

4/0 AWG: 自由空気中 90 °C で 370 アンペア、または導管内 30 °C で 260 アンペア。.

350 kcmil: 自由空気中で 90 °C で 520 アンペア、または導管内で 30 °C で 350 アンペア。.

500 kcmil: 自由空気中で 90 °C で 625 アンペア、または導管内で 30 °C で 430 アンペア。.

高温環境またはバンドルに設置する場合、ケーブルが安全範囲内で動作することを保証するためにディレーティング係数が必要になる場合があります。特定の用途に適したアンパシティを決定する際には、常に国家電気規格 (NEC) などの業界標準を考慮してください。.

DLO ケーブルの容量定格は、正しく選択すると、ケーブルの信頼性を確保し、性能と安全性の両方に影響を与える過熱を回避するのに役立ちます。.

NEC規格への準拠

National Electrical Code は、ケーブルのアンパシティに関する特定の要件を含む、電気設備の安全性と効率性を確保する包括的な規格セットです。 NEC 第 310 条によれば、導体のアンパシティは、絶縁タイプ、周囲温度、およびケーブルが導管内に設置されているか、屋外に設置されているか、または束ねられているかによって異なります。 DLO ケーブルの場合、EPDM や EPR などの一般的な絶縁タイプは最大 90°C の温度定格で定格され、悪条件下でも良好な通電容量をサポートします。.

NECの表310.16 は、アンパシティ評価プロセス中に素晴らしい絵を描きます.例えば、90° Cの絶縁体を有する標準条件 (周囲温度30° Cおよび自由空気中での設置) における1 AWG銅導体のアンパシティは130 アンペアである.補正係数は、高周囲温度条件での設置に適用されなければならない.40° Cの周囲温度では、例えば、約118 アンペアのアンパシティ値を反映して、考慮されたアンパシティは0.91 の補正係数を乗算する必要がある.表310.15 (C) (1) に規定されるように、ケーブルを束ねた場合には、放熱の増加により、さらなる低減が起こるものとする。.

国家電気規格に従うことで、過熱や損傷に対する適合性と動作上の安全性が保証されます。この考慮事項は、特に産業用および高性能アプリケーション向けの設置ガイドラインを検討する際に最も重要となるはずです。ただし、そのような懸念にはあらゆる機会に対処し、進化し続ける安全性の性質に対処するためにコードの更新を定期的にチェックする必要があります。.

DLO およびディーゼル機関車ケーブルの用途

ディーゼル機関車 (DLO) ケーブルは、その耐久性と高性能により、産業および輸送用途で主に多用途です。これらは主に、困難な条件下で効率的な送電が必要なディーゼル電気機関車の電力システムで使用されます。さらに、DLO ケーブルは、太陽光や風力などの再生可能エネルギー システムでも、重い電気負荷を処理するために用途があります。最後に、これらのケーブルは、信頼性と過酷な環境への耐性が重要な海洋および鉱業分野で広く使用されています。一般に、DLO ケーブルは、電力を堅牢かつ確実に伝送する必要があるすべての状況において、多用途の送電媒体として機能します。.

機関車システムの典型的な用途

列車の中断のない動きには、現代の機関車システムでは DLO ケーブルが重要な役割を果たす必要があります。日常的な用途は、主電動機に電力を供給し、列車を推進するためのエネルギーの伝達を確実にすることです。 DLO ケーブルは高温に対する耐性があるため、機関車環境によって課せられる振動や機械的応力にも耐えることができます。.

特に、電気およびディーゼル電気牽引システムは、DLO ケーブルを使用して重い電気負荷に電力を供給し、スムーズで効率的な運転を保証します。電気機関車は、変圧器からモーターへの無停電電源流を提供するこれらのケーブルを介して 600V を超える電圧を処理する必要があります。ディーゼル電気方式では、一方、DLO ケーブルは、オルタネーターと整流器を、列車のドライブトレインに電力を生成および分配するモーターと相互接続するために使用されます。.

世界的に電化鉄道網の成長がますます進む中、機関車の過酷な環境に耐えることができる電力ケーブルの需要は成長率を維持すると予想されていると業界は報じています。ヨーロッパやアジア太平洋などの地域の市場では、DLO などの高性能ケーブルの大量使用を必要とする電車の使用が増加しています。ハイブリッド機関車やバッテリー駆動機関車も、効果的なエネルギー管理のために DLO ケーブル ユーザーであるため、グリーン レール輸送の推進により、DLO ケーブル ユーザーとなっています。.

機関車運転におけるダウンタイムとメンテナンスコストを削減することで、DLO ケーブルの信頼性と費用対効果を高めることで、DLO ケーブルの信頼性が向上し、コスト効率も大幅に向上します。したがって、DLO ケーブルは、現代の鉄道システムの進化において究極の要素であり続けます。.

過酷な環境での使用

dyloケーブル、特にdiesel Locomotive Cableのために設計されて、最も過酷な環境条件のいくつかに耐えるように製造され、従って極端な設定で使用されます。 cablesは高温抵抗力があるEPDMのゴム製絶縁材およびオイル-、摩耗-、炎-および化学抵抗力があるジャケットと、それらが強烈な熱から冷たいへのあらゆる極度に確実に実行できることを保障して構成されます。.

近年、DLOケーブルは、通常、連続使用のために-40° Cから90° C、または-40° Fから194° Fまでの適度に広い温度範囲内で動作することができると結論付けられており、また、頑丈に構築されているため、屋外および産業用途にとって重要な特性である紫外線や湿気の存在下でも優れた絶縁耐力を示します。たとえば、採掘ではDLOケーブルの柔軟性と耐久性を利用できますが、海洋環境や海洋エネルギー設備ではこれらのケーブルから同じことが要求されます。テストデータによると、ワイヤは振動の激しい環境や、油や腐食性物質との長時間接触などの過酷な応力条件下で良好に動作することが示されています。.

堅牢な構造と一貫した電気伝導性により、過酷な環境でも好ましいソリューションとなり、故障や電気的劣化の潜在的なリスクを最小限に抑えながら、中断のない長時間の動作を可能にします。 DLO ケーブルは、強度と優れた電気特性を兼ね備えており、最も過酷な環境で信頼性の高い送電を求める業界の要件を満たし続けています。.

他のケーブルタイプとの比較分析

DLOケーブルのアンパシティは、ワイヤのサイズと絶縁材によって異なりますが、通常は35~885 アンペアの範囲です。 以下を表形式で簡潔にまとめます:

ワイヤーサイズ	アンパシティ	電圧	温度	ユースケース
14AWG	35A	600 Vです	90° C	ライトデューティ
6AWG	105A	2000 V	90° C	中型 Duty
2AWG	190A	2000 V	90° C	Power Apps
4/0AWG	405A	2000 V	90° C	ヘビーデューティ
500 MCM	665A	2000 V	90° C	工業
777 MCM	885A	2000 V	90° C	大規模

この表は、さまざまなサイズにわたる DLO ケーブルの容量、適切な電圧レベル、温度定格、および一般的な使用シナリオに関する簡単な洞察を提供します。.

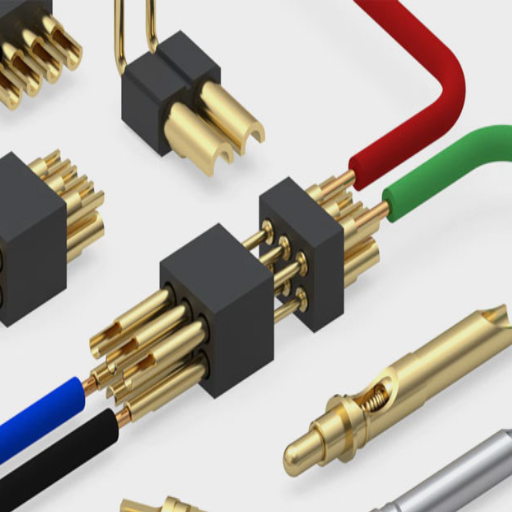

配線と終端技術

配線と終端は、電気システムにおける安全性、信頼性、効率性の点で最も重要な操作の 1 つです。 DLO ケーブルに取り組む場合、ケーブルのサイズと絶縁タイプに一致するコネクタを選択することが不可欠です。導体やその表面を損傷することなく絶縁を慎重に剥がし、コネクタ メーカーが指定する適切な圧着または圧縮ツールを使用します。接続が緊密で、端が緩んでおらず、不適切な終端がないことを確認します。このようなガイドラインは厳密に遵守する必要があり、業界標準に従って、設置パフォーマンスを最大化しながらリスクを最小限に抑える必要があります。.

DLO ワイヤ終端キットの概要

DLOワイヤ終端キットは、要求の厳しい電気設備の安全で適切かつ効率的な接続を確保するために非常に重要です これらのキットには通常、適切なサイズのラグとコネクタ、および熱収縮チューブが含まれており、柔軟な多本鎖DLOケーブルとよく連携します DLOワイヤは、堅牢性、高い導電性、および油、化学物質、高温に対する耐性で有名です; したがって、産業、機関車、発電分野で広く使用されています。.

DLOワイヤ終端キットを選ぶ際には、ワイヤゲージと絶縁タイプが一致していることが極めて重要です 一般的に、キットには、安全で低抵抗の終端を可能にするために、頑丈な圧着または圧縮ラグ、ほとんどのキットに含まれている熱収縮チューブの適用によって追加の絶縁層が提供されます この層は、環境要因から保護し、耐久性をさらに高めます ケーブル絶縁を適切に剥がし、メーカー指定のツールで圧着終端を適用するなどの設置方法により、信頼性の高い終端が保証されます。.

DLO ワイヤ終端キットは一般に、これらの特殊なケーブルの接合と終端のプロセスがより簡単になり、業界では安全性、性能、効率性の基準が期待されています。これらのキットを正しく使用および設置すると、電気的損失が最小限に抑えられ、メンテナンスが軽減され、システムの寿命が長くなります。.

ワイヤーストリッパーの適切な使用

ワイヤを正しく剥がすことは、あらゆる電気接続の完全性、およびその意図された性能を維持するために必要です ワイヤストリッパは、とりわけ、手動、自動、および多機能モデルを含む様々なタイプで利用可能であり、それらのそれぞれは、特定のタイプの絶縁を特徴とする特定のゲージのワイヤ用に設計されています より細かい結果を得るには、ワイヤの特定のゲージ用のワイヤストリッパのスロットは、通常AWGで測定される、使用されている実際のワイヤサイズと一致する必要があります。.

DLOケーブルなどのより大きなサイズのケーブルから絶縁体を取り外す場合、導体ストランドの損傷が懸念される可能性があります ニッキングされたストランドは、抵抗の増加、電力の過熱、またはシステムの完全な故障などの問題を引き起こす可能性がある 正しいツールを利用した適切な剥離方法により、絶縁体の損傷を約80%軽減し、それによってシステムの信頼性を確保できることが実証されています さらに、プロジェクトのパラメータによって設定された一貫した値で剥離長さを維持することは、優れた圧着品質と接続品質につながります。.

ワイヤーストリッパーは、工具の寿命を延ばし、一貫した使用を確保するために、ブレードの洗浄と必要に応じて研ぎなどの定期的なメンテナンスを受ける必要があります。使用を続けると効果が低下するだけであり、絶縁体をきれいに切断するのではなく引き裂いてしまう可能性があるため、ブレードが鈍くなったら交換することさえ推奨されます。理解とともに、ベスト プラクティスを実装することで安全性が向上し、無駄が削減され、電気接続に完全性がもたらされます。.

ケーブル終端に関するベストプラクティス

電気ケーブルとデータケーブルの終端は、システムの信頼性、安全性、寿命を確保するために正しく行う必要があります。ケーブル終端の最適化に役立つ詳細なベストプラクティスと洞察を以下に示します:

適切な工具の選択: 優れたターミネーターは、高品質の工具、通常は精密なワイヤーストリッパー、クリンパー、切削工具に依存しています。たとえば、特定のワイヤーゲージで使用するために設計された工具は、ワイヤーの品質を損なう可能性があるため、ワイヤーの切断や圧着に悪用することはできません。大規模なプロジェクトの場合、工具はオペレーターの疲労を避けるために人間工学に基づいたものでなければなりません。.

ケーブルを準備する: すべての終端はケーブルの準備から始まります。絶縁体を一方の端から正しい測定値まで注意深く剥がし、内部のワイヤ (導体とも呼ばれます) に損傷を与えないようにします。さらに、シールドされたケーブルの場合は、シールドが無傷であることを確認し、適切に折り畳まれて、EMI が信号の完全性を損なうのを防ぎます。.

適切な長さと曲げ半径: ケーブルを正しい長さに切断して、信号損失のもつれや原因となる可能性のある余分なたるみを防ぎます。曲げ半径の場合は、性能を低下させる可能性のある導体、特に光ファイバーや構造化ケーブル システムにストレスがかからないように、最小半径 (通常はケーブルの直径の 5 倍) を維持します。.

良いコネクタを使用する: コネクタがケーブルの種類とケーブルのスペックに一致していることを確認します たとえば、Cat6 ケーブル用に定格されたRJ45 コネクタを使用して、システムの互換性とデータ転送速度を低下させるコネクタを使用すると、システムの障害やパフォーマンスの低下が発生する可能性があります。.

テスト: 終了後にテストを行って性能の品質を確認することも重要です テストに使用されるツールには、連続性、適切な接続、構造化ケーブル配線用の TIA/EIA-568 などの規格への適合性を確保するための連続性テスターやネットワーク認証者などが含まれます。不適切な終了により、データの損失、信号の歪み、またはダウンタイムが発生する可能性があります。.

環境への配慮: ケーブルを終端する間、生態学的考慮を念頭に置いて下さい 屋外または産業環境での取付けのために、湿気、温度の極値、および腐食への抵抗のために評価されるコネクターおよびケーブル接続を耐候性の袖またはブーツで密封し、敵対的な環境でさらに大きい保護します。.

標準準拠: TIA、ISO/IEC、ローカル電気コードなどの認められた標準に準拠し、準拠と信頼性を確保します。標準方式によりエラーの発生率が軽減され、実装における均一なパフォーマンスが保証されます。.

ラベル貼り付けとドキュメント: ケーブルと接続の適切なドキュメントとラベル付けにより、メンテナンスとトラブルシューティングが容易になります。特に複雑なシステムでは、熱収縮ラベルまたはクリップオンタグを使用してケーブルを適切に識別します。.

ケーブル終端手順のこれらのベストプラクティスに従うことで、信号干渉、機械的故障、ダウンタイムなどの一般的な落とし穴の可能性を大幅に減らすことができます。 データによると、これらのプラクティスの採用により、非常に要求の厳しい環境内でシステム効率が最大 30% 向上する可能性があります。品質が強迫観念になると、当然、ネットワークと電気システムのパフォーマンスの向上と寿命の向上につながります。.

NEC規格への準拠

NECへの準拠は、電気システムが安全で信頼できることを保証します コンプライアンスを確保するには、承認された材料の使用、適切な接地、定義されたクリアランスと耐荷重要件を満たす設置の確保など、主要なガイドラインのプロセスがNECの変更で更新される可能性があるため、定期的な検査を検討し、進化するにつれてコードに適応します コンプライアンスは火災や電気の危険を軽減し、システムが効率的で法的に準拠していることを保証します 現在のNECハンドブックを確認するか、プロジェクトに関する規制に関して資格のある専門家にアドバイスを求めることを常に習慣化します。.

NEC のケーブル設置要件の概要

National Electrical Code (NEC) は、住宅、商業、産業のすべての環境におけるケーブル設置のための包括的な安全性と効率性のコードとして機能します。 NEC の基準を遵守することは、システムの危険や障害を防ぐために不可欠であり、運用停止につながる可能性があります。.

1. 最小導体サイズと容量: NEC は、特定の回路に必要な容量に基づいて最小導体サイズを指定します。たとえば、通常の仕様では、14 AWG の銅導体が 15 アンペアに適しているのに対し、12 AWG の銅導体は 20 アンペアに適しているということです。この要件は、火災の危険がある導体の過熱を防ぐのに役立ちます。.

2、コンジット充填限界: 適切なケーブル間隔とコンジット充填限界は、熱の蓄積を防ぎ、電気導体の完全性を維持するために不可欠です。 nec第9 章、表1 および表5aに従って、充填率が1 本のケーブルで40%、2 本のケーブルで31%、3 本以上のケーブルで53%を超えることができないため、すべてのケーブルが安全に動作するのに十分な換気とスペースを確保できます。.

3.接地と接合:衝撃のリスクを軽減し、短期的な保護を提供するために、接地と接合の要件はNECで定められています 電気機器の非通電部分は適切に接合されなければなりません 機器の接地導体の特定のコードサイジング計算も、回路に基づいてコードに指定されています。.

4. ケーブルの支持と固定: NEC の支持および固定品の下にあるケーブルは、間隔をあけてしっかりと固定および支持される必要があります。その一例は第 334.30 条で規定されており、非金属被覆ケーブルは各ボックスから 12 インチ以内、走行距離に沿って 4.5 フィート以下の間隔で支持されなければなりません。.

5、環境条件とケーブルタイプ: 環境要因は、ケーブルタイプの選択に大きく影響します NECは、温度と耐湿性を考慮して、屋内と屋外の両方の使用に適したTHHN / THWNなどのケーブルを分類し、地下設備の場合は、濡れた場所での使用が認められている、溝の深さに関する第300.5 条の要件に準拠したUF-Bまたは直接埋設ケーブルが必要です。.

6. アーク断層遮断器および地絡遮断器(AFCI および GFCI):これらの保護装置は、必要に応じて、電気ショックや火災事故を防ぐために使用されます。 GFCI は、NEC によって、キッチン、バスルーム、屋外など、湿気や湿気の多い状況にさらされるあらゆるエリアに設置することが義務付けられています(NEC 210.8)。また、アーク断層の危険を軽減するために、居住空間のすべてのエリアに AFCI を設置する必要があります(NEC 210.12)。.

7. 防火設備: 防火壁とシールは、電気的貫通による火災と煙の拡散を封じ込めるために必要です。 NEC は、ASTM E814 または UL 1479 による性能基準を満たす防火システムの設置に関する規定を設けており、重要なエリアでの設置をカバーしています。.

8. 電圧降下: 電圧降下は、フィーダーおよび分岐回路の場合は 3% に制限され、特に長い回路や重い負荷がかかる設備の場合、適切なシステム性能とエネルギー効率のための電圧保持を確保するために、合計電圧降下は 5% を超えないものとします。.

これらの NEC ガイドラインを遵守することで、電気設備の安全性と運用効率が保証されます。3 年ごとに改訂される NEC の最新版を定期的に見直すことは、個人が新しい規格のいくつかについて最新の情報を入手するのに役立つことは間違いありません。計画と実装の段階を通じて、資格のある電気技師またはコードの専門家に相談してもらうことが引き続き不可欠です。.

安全性とコンプライアンスの確保

安全性とコンプライアンスを確保するために、私は最新の NEC 改訂版とガイドラインについて十分な情報を得るようにしています。電気工事の計画と実行に関する議論では、通常、上級電気技師やコード専門家と相談して、設備が現在の要件に準拠していることを確認します。また、負荷需要を決定し、回路要件を評価することで、潜在的な安全上の危険を回避できるため、このアプローチによりコンプライアンスと運用効率の両方が維持されます。.

NECがケーブル仕様に与える影響

NEC によると、ケーブルは保護を達成するためにいくつかのパラメータを考慮して設計および設置され、電気設備の安全性と効率性が確保されなければなりません。このようなパラメータには、導体またはワイヤのサイズ、絶縁タイプ、電流定格、許容温度制限が含まれます。たとえば、NEC の表 310.16 では、特定の条件下でのさまざまな導体の電流定格が指定されており、ケーブルが潜在的な過大化や過熱の可能性なく指定された電流負荷を運ぶように定格されていることが保証されています。.

ロックヒーティングは、これらの設備用のケーブルと、過度の発熱によりケーブルからの分離や認証が必要な導体を認証する必要があります。つまり、NEC は、単一の導管またはレースウェイに複数の導体を設置する場合、温度ディレーティングを要求します。一方、ケーブルが高温または氷の状態にさらされても耐えられるようにするために周囲温度補正も必要です。たとえば、周囲温度が 30°C (86° F) を超える場所では、NEC はケーブルのアンパシティをディレーティングするための補正係数を提供します。.

NEC では、特定の種類の導体絶縁が指定されています。たとえば、THHN、THWN、または XHHW コードに基づく絶縁タイプは、通常、湿式または腐食性の用途など、特定の条件での使用に適しています。より線対固体も考慮され、通常は柔軟性が必要な場合に使用され、曲げや動きが予想されます。.

NEC は、太陽光発電 (PV) システムなどの新世代の再生可能エネルギー設備との互換性を維持することを引き続き保証しています。最近では、太陽光アレイ用のフレキシブル ケーブルなど、そのようなシステム特有の配線要件に対応するために規格が更新され、安全性と効率性の両方が確保されています。.

これらの変更は新しいテクノロジーや安全慣行を反映していることが多いため、ユーザーは NEC アップデートの変更について常に最新の情報を入手する必要があります。これらの仕様を遵守することで、NEC への準拠が保証され、問題のリスクが軽減され、インフラストラクチャ全体の寿命が延び、システム全体のパフォーマンスが向上します。.

参照ソース

地下ケーブルのためのAmpacityの適用の考察 (2020)

高電圧シングルコアケーブルのアンパシティと温度の計算の難しさ (2021)

ケーブルの修理および交換によるケーブルおよびスプライスの経年劣化および監視の懸念に関する調査 (2020)

よくある質問 (FAQ)

DLOケーブルアンパシティとは何ですか?

DLO ケーブルの容量とは、DLO (ディーゼル機関車) ケーブルが定格温度を超えることなく安全に伝送できる最大電流量を指します。これは、ケーブルが設計された仕様内で効率的かつ安全に動作することを保証するために重要です。.

DLOケーブルのアンパシティはどのように決定されますか?

導体サイズ、絶縁タイプ、設置条件、周囲温度などのいくつかの要因が、DLO ケーブルのアンパシティを決定します。 National Electrical Code (NEC) などの組織によって設定された規格は、アンパシティを計算するためのガイドラインを提供します。.

DLOケーブルにとってアンパシティが重要な理由は?

DLO ケーブルにとってアンパシティは、過熱の防止、電気火災のリスク軽減、ケーブルの寿命の確保に役立つため、非常に重要です。アンパシティを理解することで、安全で効率的な電気システムの設計が可能になります。.

DLOケーブルのアンパシティに影響を与える要因は何ですか?

DLO ケーブルのアンパシティには、導体材料 (銅またはアルミニウム)、絶縁タイプ、設置方法 (ケーブルが空気中に設置されるか、導管に設置されるか、埋められるかなど)、温度などの環境条件など、いくつかの要因が影響する可能性があります。そして湿度。.

DLOケーブルの容量に時間変化がありますか?

はい、DLOケーブルのアンパシティは、ケーブルの経年劣化、環境条件、物理的損傷などの要因により、時間の経過とともに変化する可能性があります。ケーブルが定格アンパシティ内で動作することを確認するには、定期的な検査とメンテナンスが不可欠です。.

DLOケーブルと他のタイプの電源ケーブルの違いは何ですか?

DLOケーブルは、住宅や商業用途で他の電源ケーブルが使用されているのに対し、DLOケーブルは、通常は機関車や産業環境での高容量アプリケーション向けに特別に設計されています。 DLOケーブルは、過酷な条件に耐えられるよう、断熱性と耐久性が強化されていることがよくあります。.

DLOケーブルに必要なアンパシティを計算するにはどうすればよいですか?

DLOケーブルに必要なアンパシティを計算するには、アンペア単位の総負荷、電源と負荷の間の距離、および温度や設置条件などのディレーティング要因を考慮してください。 NECガイドラインを参照するか、専門の電気技師がこのプロセスを支援できます。.

DLOケーブルの典型的な用途は何ですか?

DLO ケーブルは、ディーゼル機関車、重機、産業機器に電力を供給するなど、大電流容量と耐久性が不可欠な用途で一般的に使用されます。また、堅牢な電気接続が必要な再生可能エネルギー設備でも使用されます。.

DLOケーブルがそのアンパシティ内で動作することを確認するにはどうすればよいですか?

DLO ケーブルがその容量内で動作することを確認するには、定期的な検査を実施し、負荷状態を監視し、適切な設置方法が遵守されていることを確認します。さらに、安全性とパフォーマンスを維持するには、特定の用途に適切なケーブル サイズとタイプを使用することが重要です。.
