すべてがつながる現代、そして時代において、 RJ45 さん イーサネットコネクタは、高速で信頼性の高いネットワーク接続を確立するために非常に重要です 有線ネットワーキングで最も一般的に使用されるコネクタであるため、ホームネットワークから大規模なエンタープライズシステムに至るまでのさまざまなネットワークインフラストラクチャで不可欠なコンポーネントです このガイドは、特にRJ45 Cat6 を使用する場合、その設計、機能、適用できる場所など、RJ45 コネクタのすべてを説明することを目的としています この記事では、この小さなデバイスが私たちの周りの最新のネットワーク機能をどのようにサポートしているかを読者がよりよく理解できるように、技術仕様とケースを詳しく説明します 通信技術の分野の専門家または単にガジェットを愛する人であると仮定します このマニュアルは、その重要性と任意のイーサネットシステム内の作業メカニズムを理解するのに十分な知識を提供します。.

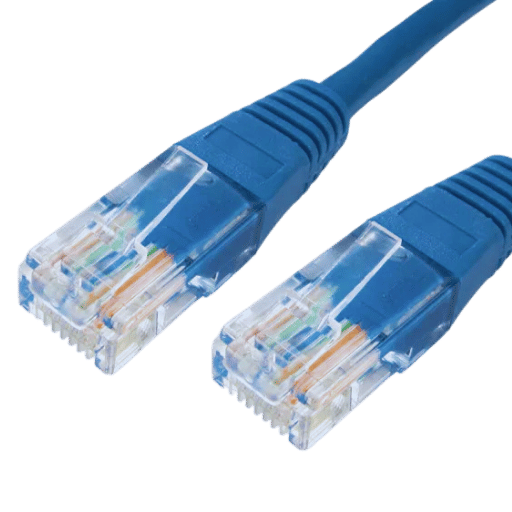

RJ45 コネクタとは何ですか?
RJ45 の定義
RJ45 コネクタは、 “Registered Jack 45” の短期的な名称であり、主にイーサネット接続などのネットワークアプリケーションで広く使用されている8 ピンの標準化された物理インタフェースです。 RJ45 コネクタごとに、8 つの位置、8 つの導体 (8P8C) を備えたモジュラープラグがあり、通常はCat5e、Cat6 またはCat7 などのツイストペアケーブルで終端されています。これらの導電線は、RJ45 イーサネットケーブルにおけるデータの送受信などの特定の機能に対応するコネクタ内の個々のピンに配置されています。.
RJ45 コネクタの技術設計は、特定のピン配置 (ピン配置) ~ T568A または T568B 規格 ~ で構成されており、その中でワイヤをどのように配置すべきかを定義しています。 たとえば、T568B 構成では、白/オレンジ色のワイヤはピン 1 に行き、オレンジ色のワイヤはピン 2 に接続します。このセットアップの構造化された性質により、ネットワーク上のさまざまなデバイス間およびそのインフラストラクチャ全体での互換性が保証されます。強力な設計により、挿入/除去サイクルによる複数の接続が可能になります。さらに、ロック機構により、信号強度を損なうことなく、それらを十分にしっかりと保持します。.
RJ45 コネクタは、標準の構成と仕様に従って実装されると、ケーブルのカテゴリとシステムの要件に応じて最大 10Gbps のデータ レートをサポートできる安定した高速ネットワークを確立できるようになります。この適応性と信頼性が相まって、今日、住宅および商業ネットワークのコンテキストで使用される最も重要なコンポーネントの 1 つとなっています。.
RJ45 コネクタの歴史と進化
1980 年代のIT専門家は、電気通信とネットワーキングのための標準ソリューションが必要だったときにRJ45 コネクタの旅を開始しました この技術は、最初は電話で使用するために作られましたが、時間が経ち、ネットワークインフラストラクチャがより高度になるにつれて、その機能も向上しました 最も初期の種類は、単純な電話システムで使用されていたCat3 などのより低いカテゴリのケーブルで動作するように設計されていました それにもかかわらず、人々はより高速なデータ転送速度を求めており、これがCat7 が誕生した最近までのCat5eやCat6 のようなツイストペアケーブルの開発につながりました。.
初期の電話ベースのアプリケーション以降のコンピュータネットワークの出現は、RJ45 ができることにおける大きな変化を表した イーサネットネットワークは、20 世紀後半 (1970 年代) にその基礎が築かれたこの時期頃から形になり始め、ほぼ同時に、家庭や企業を問わず、ネットワークの設置方法を標準化する構造化ケーブルシステムが導入された。 「コネクタ上のピンは、互換性や信頼性に関連する問題を引き起こすことなく、どのデバイスも他のデバイスに接続できるように、T568A/B 構成として知られる特定のワイヤに常に対応する必要がある」と義務付けた。.
ケーブル技術内でのさらなる進歩は、新しいネットワーキング標準の確立を担当するさまざまな組織によって設定され、常に変化する要求とともに、データ レートをサポートする RJ-45 の能力がさらに向上しました - 現在、毎秒 10 ギガビット (Gbps) に達する速度を処理できます。これまでのところ、RJ 45 は生き残っているだけでなく、現代のネットワーク インフラストラクチャ内でも繁栄しています。なぜなら、RJ 45 がなければ、現代のネットワークについて話すことができないからです。その堅牢性と多用途性は、高速で信頼性の高いリンクが最も頻繁に必要とされるさまざまな環境条件下で、異なる周波数で動作するデバイス間の安定した接続を作成するために依然として不可欠です。.
一般的な用途と用途
イーサネットネットワーキングは、RJ45 コネクタの主な応用分野であり、コンピュータ、スイッチ、ルータなどのネットワークデバイスを、これらの接続を容易にする構造化ケーブルシステムに接続することを含むこの実装により、長距離だけでなく短距離での信頼性の高いデータ伝送が可能になるため、RJ 45 は、特にローカルエリアネットワーク (LAN) において不可欠なコンポーネントになります。このタイプのプラグインジャックのもう 1 つの用途は、音声転送とデータ転送の両方をサポートする電気通信です。また、VoIP (Voice over Internet Protocol) などのサービスでも使用されます。このサービスでは、多くの場合、RJ45 Cat6 ケーブルとして知られるケーブルが必要になります。さらに、プログラマブル ロジック コントローラー (PLC) は、他の自動化ユニットとともに、産業環境内でこれらのコネクタを介して接続できるため、集中型ネットワークの通信能力に対する統合制御システムの機能が強化されます。住宅地でもそれらの恩恵を受けることができます。たとえば、スマート ホーム デバイスは、これらのコネクタを使用してリンクできるため、ハウス ネットワークのさまざまな部分にわたって途切れることのない通信が可能になります。.

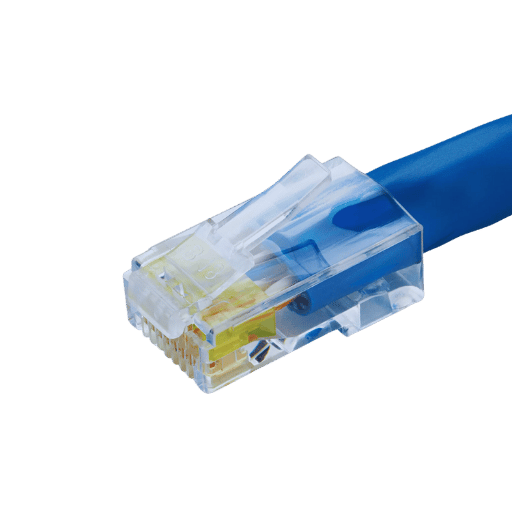

RJ45 コネクタをケーブルに圧着するにはどうすればよいですか?
圧着に必要な工具
安全で効率的な接続を確立するには、多くの異なるツールを使用してRJ45 コネクタをケーブルに圧着する必要があります。 以下はそのプロセスで使用される一般的なツールの広範なリストです:
クリンピングツール:
- 定義 ・ RJ45 コネクタをケーブルに圧着するために特別に作られた多機能ツール。通常はワイヤーカッターとストリッパーが装備されています。.
- 機能 ～ 1 つのコネクタとケーブルを固定するために必要な圧力を加えながら、あるピンと別のピンからのワイヤが確実に接触するようにします。.
- 主な特徴 ー人間工学に基づいたハンドル;交換可能なダイス;ラチェット機構(一貫した圧力用)。.
ケーブルストリッパー:
- 定義 ・この装置により、ユーザーは内部配線システムを損傷することなく外側シースを取り外すことができます。.
- 機能 ・個々の導体の周囲の絶縁を切り取り、後で終端できるようにします。.
- 主な特徴 ー調整可能な刃の深さ; 他のタイプのケーブルの間のイーサネットCat5e、Cat6 とよく働きます; 利用できる精密切断の刃余りに.
RJ45 コネクタ:
- 定義 ・これらは、イーサネット ケーブルをエンドするために特別に設計されたモジュラー プラグです。.
- 機能 ・ネットワーク接続デバイスに標準終端ポイントを提供するため、必要に応じてデバイスの接続やルーター/スイッチなどへの接続が容易になります。.
- 主な特徴 ・金メッキ接点は導電性が向上し、伝送中の損失を最小限に抑えます。透明なハウジングにより、割り当てられたスロット内でワイヤがどのように相互接続されているかを可視化できます。強力なプラスチック構造材料は、機械の操作などによって引き起こされる振動が発生しやすい産業環境などの過酷な使用条件下でも耐久性を保証します。.
イーサネットケーブル(ネットワークケーブル):
- 定義 ーこれはツイストペア銅線の一種で、スイッチインターフェースが組み込まれたスイッチ/ハブ/ルーターを使用して、lan またはホームネットワークを介して接続されたコンピューター間で信号を伝送します。.
- 機能 (複数可) - 以下に概説するさまざまなカテゴリにわたって実装される基礎となるカテゴリ評価に応じて、同じ建物内または階内で数メートル以内の部屋など、比較的短い距離にわたってネットワーク デバイス間でデータ信号を高速で送信します。.
- 主な特徴 ~ 利用可能なカテゴリには、Cat5e (拡張) 、Cat6 (帯域幅容量の拡大) 、Cat6a (最大10 ギガビットイーサネット用); 使用する環境に応じてシールドされていない、またはシールドされたオプション; 接続を必要とする2 点間のカバーが予想される距離に応じて、異なる長さが利用可能です。.
ケーブルテスター:
- 定義 ・圧着加工によりワイヤが適切に接合されているかどうかをチェックする電子機器。.
- 機能 ～圧着手順中に行われる電気接続の連続性と、新しいケーブルの全体的な性能をテストします。.
- 主な特徴 ー合格/不合格の結果を表示する LED インジケーター;とりわけ、トレースケーブルのトーン生成などの複数のテストモードと、同軸、電話などのさまざまなタイプとの互換性。.
段階的な圧着プロセス
ケーブルを準備します:
- 使用ツール: ワイヤーピーラー.
- ステップ 説明: ワイヤーピーラーを使用して、ネットワークケーブルの外側カバーの約2 インチを取り外します。ブレードの深さは、内部ワイヤーが損傷しないように調整する必要があります。次に、ストリッパーをケーブルの周りで回転させてきれいに切断し、ジャケットを引き剥がして、その中にねじれたワイヤーのペアを表示します。.
ワイヤーのねじれを解いて整列させる:
- ステップ 説明: 各ペアをほどいて、すべてのワイヤをまっすぐにします。 t568a配線規格またはt568b配線規格に従ってそれらを配置するあなたのネットワークシステムによって要求されるものに応じて; これを間違えることは性能の悪さにつながる。 、それらの機能に影響を与えるので右順序はこれらのケーブルを揃えるとき従わなければなりません。.
- データ: T568A規格 [緑白、緑、オレンジ白、青、青白、オレンジ、ブラウン白、ブラウン] T568B規格 [オレンジ白、オレンジ、緑白、青、青白、緑、ブラウン白、ブラウン]。.
Wiresをトリミングします:
- 使用ツール: ワイヤーカッター.
- ステップ 説明: すべてを適切に配置した後、ワイヤー カッターを使用して端を均等にトリミングし、剥がしたジャケットから約 0.5 インチまで伸びるようにします。これは、互いに均等である必要があります。.
RJ45 コネクタにワイヤを挿入します:
- 使用ツール: RJ45 コネクター.
- ステップ 説明: 使用されるコネクタのスロットの近くに印刷された色や数字で示されているように、配線およびトリミングされた各ワイヤを RJ 45 コネクタに設けられた適切なスロットに慎重に挿入し、ワイヤ間の接続に混同がないことを確認します。さらに、イーサネット ケーブルを介して接続されているこれら 2 つのデバイス間の接続が緩むと信号損失が発生する可能性があるため、一度挿入すると何らかの力を加えることをお勧めします。.
コネクタを圧着する:
- 使用ツール: 圧着 ツール.
- ステップ 説明: RJ45 Cat6 プラグの上に圧着ツールを置き、適切な着座を確保し、ラチェット機構が解放されるまでしっかりと押し込み、それによってイーサネット ケーブルで接続されたこれら 2 つのデバイス間に完全な取り付けポイントが係合していることを示しますが、圧着コネクタ内の金属接点が各ワイヤの周囲に絶縁を突き刺していることを確認します。これにより、電気的接触が確立され、この接続ポイントを通る電気信号の通過が可能になります。.
ケーブルをテストする:
- 使用ツール: ケーブルテスター.
- ステップ 説明: ケーブルテスターを使用して、すべての圧着接続が良好かどうかを確認します。ケーブルの両端をテスターに挿入し、メーカーの指示に従ってテストを実行して、すべての接続が安全であることを確認し、LED の合格を示します。.
これらの手順に従うことで、信頼性の高い高品質のネットワーク接続を実現でき、データ伝送速度を向上させるだけでなく、エラーや情報の完全な損失を最小限に抑えることができます。適切な圧着を行うことは、あらゆるネットワーク環境における全体的なパフォーマンス レベルと信頼性を維持するために必要です。.
よくある間違いとトラブルシューティング
ワイヤーの順序が間違っています:
- 問題: ワイヤーの順序を間違えると、最も頻繁に発生する間違いの 1 つです。.
- ソリューション: ケーブルでT568AまたはT568B配線規格のいずれかに従ってください。 RJ45コネクタに入る前に、それらをチェックし、再度チェックしてください。.
不適切な圧着:
- 問題: 圧着工具が不適切に使用されると、ワイヤ絶縁体に穴が開かない可能性があります。そのため、金属接点間には弱い接続や接続が形成されません。.
- ソリューション: 圧着工具にRJ45 コネクタが全く挿入されていることを確認し、そのハンドルに均一な圧力を加える前に、絞りながら、コンダクタ (複数可) の周りにしっかりとジャケットを接着するために、接続検証の目的でケーブルテスタを使用します。.
歪み緩和が不十分:
- 問題: ケーブル ジャケットが RJ45 コネクタ内でうまくいかない場合、ワイヤはサポートされないままになり、ワイヤに負担がかかり、最終的には時間の経過とともに完全性が損なわれる可能性があります。.
- ソリューション: コネクタ内にケーブル ジャケットが十分に伸びていることを確認し、適切な張力を軽減します。必要に応じて、右に着席するまでステップをやり直します。.
ストリップされたワイヤの過度の長さ:
- 問題: ワイヤ絶縁を離しすぎると導体が不必要に露出し、短絡や接続の問題が発生する可能性があります。.
- ソリューション: 導体を明らかにするようにジャケットの約半インチだけ剥がす; すべての接続にわたって均等にトリミングし、特定の各1 つを、終了に使用されているこのデバイス内の対応するポート開口部にしっかりとフィットさせる (例: プラグ)。.
これらは典型的な失敗ですが、定期的なテストと正しい技術の使用によって回避できます。特定のケーブルがテストに失敗した場合には、段階的に綿密に再検査し、特定された障害を修正して、信頼性の高いネットワーク リンクを確立します。.

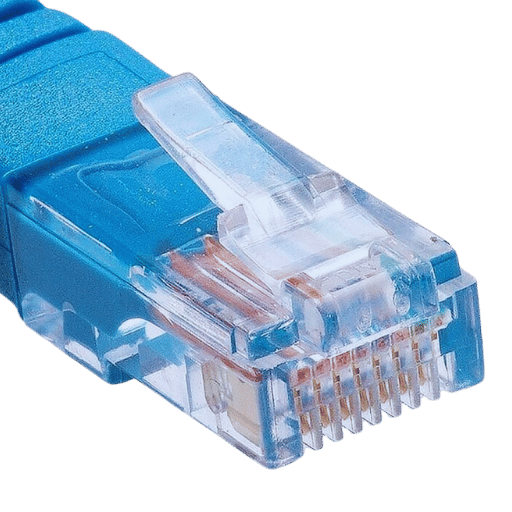

Cat5eとCat6 RJ45 コネクタの違いは何ですか?
Cat5e vs Cat6: 概要
Cat5eおよびCat6 RJ45 コネクタは、ネットワークインフラストラクチャで広く利用されています; したがって、最適なネットワークパフォーマンスを得るには、それらの違いを知ることが重要です。 以下では、これら2 つのカテゴリ間の重要なポイントだけでなく技術的なバリエーションを特定する詳細な比較を示します:
伝送速度と帯域幅
- Cat5e (カテゴリー5 強化):
- 伝送速度: 最大1 Gbps.
- 帯域幅: 最大100mhz.
- のために適した: インターネット閲覧、電子メール、適度なファイル転送などの基本的なネットワークのニーズ。.
- Cat6 (カテゴリー6):
- 伝送速度: 最大 10 Gbps (最大 55 メートルの距離の場合)。.
- 帯域幅: 最大250mhz.
- に適しています 高精細度ビデオ ストリーミング、オンライン ゲーム、より大きなファイル転送などのより要求の厳しいアプリケーション。.
ケーブル構造
- Cat5e:
- ワイヤーゲージ:24 AWG (アメリカンワイヤーゲージ).
- シールド化: 通常はシールドされておらず、UTP (Unshielded Twisted Pair) が最も一般的なバリエーションです。.
- 最大長さ: 1Gbps伝送のための100 メートルまで.
- Cat6:
- ワイヤーゲージ:23AWG.
- シールド化: UTP と STP (シールド ツイスト ペア) はどちらも電磁干渉に対する耐性が優れています。.
- 最大長さ: Cat6 では 10 Gbps では最大 55 メートル、イーサネット Cat5e では 1 Gbps では最大 100 メートルです。.
クロストークとノイズの低減
- Cat5e:
- オリジナルの cat5 ケーブルと比較して、減衰対クロストーク比 (ACR) が改善され、近端クロストークが低減されて設計されています。.
- Cat6:
- 製造基準をより厳格にし、ペア自体のねじれを厳しくすることで、騒音の低減を実現します。.
- また、エイリアン クロストーク (AXT) 削減機能も強化されており、多くの接続が密接しているネットワーク間でのパフォーマンスが向上します。.
アプリケーションとユースケース
Cat5e:
- 住宅および中小企業のネットワーク.
- 最大1Gbpsのイーサネットネットワーク、VoIP、低から中程度のデータレートアプリケーションなど。.
- Cat6:
- エンタープライズ ネットワークはより大規模です。データセンター、より高速またはより広い帯域幅を必要とする環境。.
- また、一度に大量のデータを送信する必要があるビデオ会議や、高速データ転送機能を備えた VoIP などのアプリケーションを実行するのにも適しています。.
コストの考慮事項
- Cat5e:
- 一般に手頃な価格であり、ほとんどの標準的なネットワークのニーズにも適しています。.
- Cat6:
- パフォーマンス能力と構造品質が優れているため、わずかに高価ですが、特にネットワーク設定から高いパフォーマンス要件がある場合には、長期的な価値を提供します。.
要約すると、Cat5e コネクタを選択するか Cat6 RJ45 コネクタを選択するかは、ネットワーク接続が何を達成するかによって異なります。それぞれに独自の利点があり、さまざまな種類の用途に適しています。.
パフォーマンスの違い
Cat5e RJ45 コネクタとCat6 のコネクタを性能面で比較すると、以下の様々な重要な考慮事項が考慮されていることがわかります:
- 急流: ほとんどの家庭および小規模企業環境は、Cat5e ケーブルで維持できる 1 Gbps でサポートされています。逆に、短距離 (最大 55 メートル) では、Cat6 ケーブルは最大 10 Gbps の速度を処理できるため、高速アプリケーションにより適しています。.
- 帯域幅: Cat5e ケーブルは最大 100 MHz の帯域幅を提供しますが、最大 250 MHz しか提供しない cat 6 ケーブルと比較して帯域幅が大幅に低く、より多くのデータを同時に伝送できます。.
- クロストークとノイズの免疫: より緊密なねじれと優れた製造基準により、生産プロセス中に使用されるコンポーネントの公差が厳しくなります。cat6 は、クロストークおよびノイズ除去機能が優れているため、ネットワーク全体のパフォーマンスが向上し、現在市場で入手可能な他のケーブル タイプよりも干渉が軽減されます。.
- 距離: どちらのカテゴリ (Cat5e と Cat6) も、より長いランレングスでも正常に動作します。ただし、カテゴリ 6 ケーブルで指定された高速化は 55 メートル以内にしか保証されませんが、この距離を過ぎると、以前のカテゴリ 5 と同様の性能範囲に戻ります。.
全体として、これら 2 つのタイプのコストと利益の比率に関して言えば、カテゴリー 6 ははるかに優れた結果をもたらしますが、そのような品質は通常安価ではないため、より高い投資レベルも必要であるため、最終決定を下す前に特定の要求を考慮する必要があります。利用可能な財源とともにネットワークインフラストラクチャに対して提起されます。.
価格とユーザビリティ
Cat5eとCat6 ケーブルを価格と使いやすさの観点から比較する場合、考えるべきことがいくつかあります:
- 価格設定: 相対的に言えば、Cat5eケーブルはCat6 ケーブルよりも安価です。これが、多くの人がうまく機能するが、あまり費用がかからないものが必要なときにケーブルを購入する理由です。たとえば、Best BuyやAmazonなどの大手テクノロジーストアの料金に基づいて、同一の長さや仕様ごとに最大30%を節約できます。.
- 使いやすさと設置: カテゴリ 5 の拡張 (Cat5e) ケーブルまたはイーサネット カテゴリ 6 (Cat6) ケーブルのいずれかを取り付けるのは難しくありません。ただし、Cat 6 では銅導体が厚く、周囲に絶縁材が多いため剛性が高いため、曲げ半径の要件はカテゴリ 5 の要件よりも高く、設置中や柔軟性が重要な場合にスペースが狭い場所での取り扱いがより困難になります。.
- 後方互換性: 両方のタイプで使用される RJ45 コネクタは、既存のネットワーク システム内で 1 つを別のタイプに接続するときに互換性が問題にならないことを意味します。これは、パフォーマンスを向上させるために 5 e から 6 に移行するなど、あるタイプから別のタイプにアップグレードする際の頭痛の種も少なくなることを意味します。.
一般的に、, 猫5Eは、ほとんどの平均的なネットワークのニーズのためにまだ十分良いかもしれないが手頃な価格の性質と今日のすべての業界に広く使用を与えるために, 学校などのような政府機関を含む, それにもかかわらず、私たちは私たちのインターネット接続ができるどのような速度を決める必要がありますギガビットである場合, その後、明らかに対応するケーブル未満で時間を無駄にしないでください = だから、あなたの特定の目標に基づいて決定 & 予算制約!

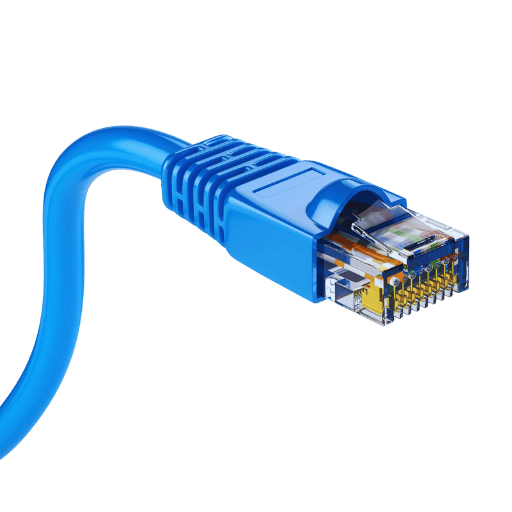

ニーズに合った適切なイーサネット ケーブルを選択するにはどうすればよいですか?
さまざまなタイプのイーサネット ケーブル
イーサネットケーブルには、主に5 つのカテゴリがあります。 cat5e、cat6、cat6a、cat7、cat8 です。各タイプは、さまざまなパフォーマンスレベルとユースケース向けに設計されています。.
- Cat5e: 最大周波数 100 MHz で最大 1 Gbps の速度をサポートできます。ほとんどのホームおよびオフィス ネットワークに最適です。.
- Cat6: このケーブルは、最大周波数 250 MHz で、短距離で最大 10 Gbps の速度をサポートできます。高速アプリケーションは、ゲームだけでなくその恩恵を受けることができます。.
- Cat6a: 最大周波数500 MHzで長距離を最大10 Gbpsの速度でサポートするCat6 の拡張バージョン。データセンターや高性能ネットワークに最適です。.
- Cat7: このタイプを使用すると、最大周波数 600 MHz で最大 10 Gbps の速度が得られます。ケーブルのシールドが向上し、信号干渉が軽減されます。したがって、主にプロのセットアップで使用されます。.
- Cat8: Cat8 は、最大 40 Gbps の超高速データ転送速度と、2,000 メガヘルツ (2000 MHz) に相当する最大周波数値に達する大規模な帯域幅容量を提供します。これにより、サーバーを収容するラックやキャビネットなど、近接した複数のデバイス間で非常に高速な通信リンクが必要なサーバー ファームやデータ センター向けに特別に設計された、今日の市場で入手可能な最速のイーサネット ケーブルになります。.
イーサネット ケーブルを選択するときは、ネットワーク要件、速度のニーズ、環境要因などを考慮する必要があります。.
シールド付きケーブルとシールドなしケーブル
シールド (STP) ケーブルとシールドなし (UTP) ケーブルのどちらかを選択する際には、ケーブルが設置される場所での電磁干渉 (EMI) の量を考えることが重要です。シールド付きケーブルには、EMI に対する特別な保護を提供する導電層があります。したがって、重機や産業環境の近くなど、干渉が激しい場所での使用に適しています。一方、この種の保護はシールドなしケーブルにはありませんが、設置が容易で、より柔軟で、通常は EMI がほとんどないほとんどの家庭やオフィスの設置には十分です。必要なのは、環境要因とネットワークが予想する干渉レベルに基づいて決定することです。.
購入時に考慮すべき要素
最適なパフォーマンスと互換性を確保するために、イーサネットケーブルを選択する際に考慮すべき要素がいくつかあります。これらには以下が含まれます:
- 速度要件: ネットワークに必要なデータ伝送速度を確認します。 Cat5e では最大 1 Gbps の速度をサポートできますが、Cat6 以上のカテゴリでは、カテゴリに応じて 1 Gbps ～ 40 Gbps の範囲になります。.
- ケーブルの長さ: ケーブルが距離に関してどのくらいの距離を走るかを考慮する必要があります。より高いカテゴリ (Cat6a など) は、より長い距離にわたってより高い速度を維持することができます。.
- 帯域幅容量: ネットワークに必要な帯域幅周波数を考慮してください。カテゴリが高くなるほど、より多くの周波数が提供され、遅延が短縮される大量のデータ転送をサポートします。.
- 設置環境: これらのケーブルはどこに設置されますか? 干渉の多いエリアであれば、シールドタイプ (STP) を使用する必要がありますが、干渉の低い住宅またはオフィスの設定では、シールドされていないタイプ (UTP) で問題なく機能するため、これを評価してください。.
- コンプライアンスと認定: TIA/EIA 認識や CE マーキングなど、欧州連合の安全規制への準拠と信頼できるパフォーマンスを示すものがないか確認することで、業界標準が満たされているかどうかを確認します。.
- 未来 プルーフィング- テクノロジーが進歩するにつれて、後でアップグレードすることを心配する必要がなくなり、将来のアップグレードで時間/費用が節約されるため、パッチ ケーブルに今すぐ投資してください。また、需要の増加に対応するには、より高いカテゴリが必要になる可能性があるため、拡張計画中にこれについても考えてください。頻繁に交換することなく、時間をかけて購入できます。.
- コスト ・そのような製品に期待するものと予算のバランスをとることが常に重要です。ただし、品質が向上し、耐久性と機能性が向上するため、価格の高い商品は長持ちする傾向があります。.

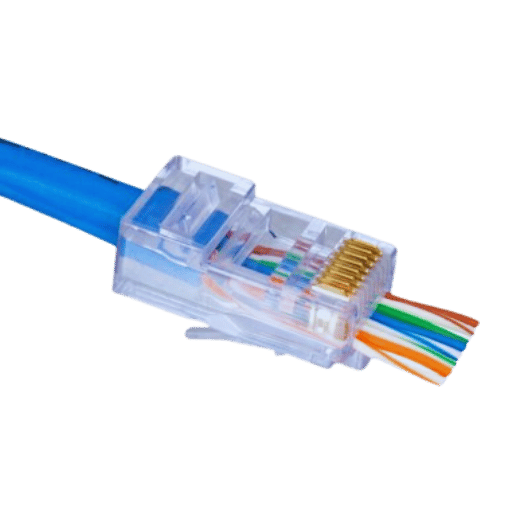

RJ45 コネクタを適切にシールドするにはどうすればよいですか?
シールドが重要な理由
私によると、信号がそれらの価値を失うことから保護し、ケーブルを通過しながら歪むことを防ぐために、シールドが行われることが重要です。 (EMI)と無線周波数干渉 (RFI) が制御されていない場合、データが失われたり劣化したりする可能性があります (これら2 つは信号品質に多くの害を及ぼします) 伝送ライン全体にわたって高速を維持する必要があり、保護は外部からの力を停止することによってこれを行うことができます 工業地域内のデバイス間の接続の信頼性を確保するには、一度に使われている多くの電子機器によって生成される過度のノイズレベルによるシールドが必要になる場合があります; 同様に風化のような外部要因によって引き起こされる物理的損傷から保護することも余命が延びることができます。.
利用可能なシールドの種類
ホイルシールド(f/utp):
- 構成: アルミニウムまたはポリエステルで覆われたアルミホイルの薄いカバーをケーブルまたは個々のペアの周りにねじります。.
- 利点: 優れたカバレッジを提供します; 軽量; EMIおよびRFIに対する優れた保護。.
- アプリケーション: オフィスビルや住宅地など、干渉が中程度のエリアでもうまく機能します。.
- データ: 100% の適用範囲を提供してもいいが、ホイルの性質のためにより少なく適用範囲が広いです。.
編組シールド(S/UTPまたはS/FTP):
- 構造: ケーブルの周りに織られた裸の銅線または錫メッキされた銅線で構成されるメッシュ。.
- 利点:強力な機械的保護を与え、ホイルシールドよりも柔軟です。.
- アプリケーション: 産業現場など、ケーブルが頻繁に曲げられたり、物理的ストレスを受けたりする場合に使用するのに適しています。.
- データ: ケーブルの全体の約70-95%をカバーし、柔軟性と保護をバランスします。.
ホイルと編組の組み合わせ (F/FTPまたはS/FTP):
- 建設: ホイルシールドと編組シールドの両方が含まれており、2 つの保護層を作成します。.
- 利点: フォイルが提供する幅広いカバー範囲と、編組の機械的強度と柔軟性を組み合わせています。.
- アプリケーション: データセンターや放送スタジオなど、最大限の保護を必要とする高レベルの干渉が発生する環境に最適です。.
- データ: ほぼ完全なカバレッジ(最大100%)を実現し、あらゆる種類の干渉から強力な保護を確保します。.
全体シールド(U/FTP):
- デザイン: ケーブル全体のみが保護され、通常はホイルまたは編組シールドで保護されますが、個々のねじれたペアは保護されません。.
- メリット: EMI および RFI 保護を提供する簡素化された構造。.
- アプリケーション: ペアごとの高精度シールドを必要としない一般的なネットワーク設置。.
- データ: 一般に、インストールと終了が簡単で、使いやすさと保護レベルの間の実用的なバランスが得られます。.
さまざまな種類のシールドについて知っているため、ネットワーク エンジニアは、特定の作業条件とパフォーマンスの期待に応じて適切なタイプを選択する機会が得られます。各タイプは、シールドの有効性だけでなく、ネットワークの信頼性と効率性全体に大きな影響を与える設置特性に対しても一定のレベルを提供します。.
実装とベスト プラクティス
効率的なシールドネットワークを構築するには、性能と安全性の観点から最も効果的な方法を理解する必要があります。留意すべき点は次のとおりです:
- シールドの選択: 適切な種類のシールドを選択するには、特定の環境条件と干渉のレベルによって異なります。データセンターや放送スタジオなど、干渉のレベルが高い場所の場合は、F/FTP または S/FTP ケーブルを使用することをお勧めします。保護層が 2 つあるため、ケーブルが強力になります。.
- 適切な接地: 望ましくないノイズの蓄積を防ぎ、シールドの全体的な効率を高めるために、すべてのシールドされたケーブルの両端で接地を正しく行う必要があります。.
- ケーブル管理: シールドの完全性を維持するには、ケーブル管理技術が適切に適用されることが重要です。ねじれや曲げは、その性能に悪影響を与える可能性があるため、過剰に行うべきではありません。.
- コネクタの品質: これらのタイプのワイヤで使用されるコネクタは、標準以下のコネクタでは信号損失が発生し、電磁干渉 (EMI) や無線周波数干渉 (RFI) に対する保護の効率が低下するため、一流である必要があります。.
- 環境要因: 均一な性能を確保するために、特定の環境要件を満たすシールドを備えたケーブルを選択する際には、温度、湿度、電磁干渉源などの周囲条件を考慮する必要があります。.
- 定期的なテスト: 特定のシールドが EMI と RFI をどの程度低減するかを測定できる試験装置は、ケーブル配線インフラストラクチャに対して実行される定期検査中に、そのようなシステム内の接地/シールドに関連する問題を検出するために使用する必要があります。.
これらのヒントにより、システム設計者は、ネットワーク インストールが必要な基準を満たしていることを確認しながら、他のタイプのインストールにも十分な柔軟性を保つことができます。.

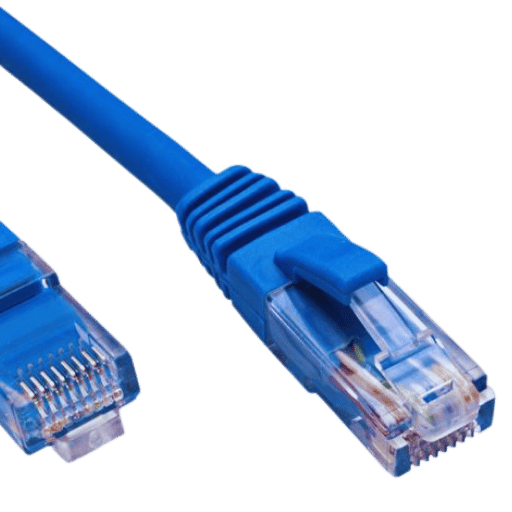

RJ45 ジャックの役割は何ですか?プラグとの違いは何ですか?
RJ45ジャックの機能
コンピュータ ネットワーキングにおいて、RJ45 ジャックは、イーサネット ケーブルをスイッチ、ルーター、コンピューターなどのデバイスに均一な方法で接続できるため、重要な要素です。ケーブル内のワイヤに対応する 8 つの電気接点を囲むことで安全なデータ転送を可能にします。プラグをイーサネット ケーブルの端子と接続している間、ジャックは通常、安定した接続ポイントとして機能するデバイスまたはコネクタ パネルの片側に固定され、ネットワーク通信の信頼性と均一性を確保します。.
ジャックとプラグの違い
ネットワークインフラストラクチャでは、RJ45 プラグとジャックは、その機能と場所の点で異なります RJ45 プラグは、イーサネットケーブルの一端にリンクされたオスコネクタです; それは、このコード内の別々のワイヤと一致する8 つのピンを持っています 逆に、それは通常、コンピュータのスイッチや壁のコンセントなどのデバイスに取り付けられたメスポートであり、プラグに見られるそれらのピンと一致する接点が含まれています データ伝送ケーブルがポイントで終了すると、プラグはターミネータとして機能し、ジャックは、これらの接続が行われる固定ポイントとして機能し、ネットワーク間の通信のための中断のない安全なパスが常に存在するようにします。.
共通の問題とメンテナンス
よくある問題
RJ45 ジャックとプラグに発生する可能性のある問題には、接続不良、信号の損失または物理的損傷が含まれます。通常、接続不良は、ケーブルの終端が間違っていたり、接点の腐食が原因で信号が断続的またはまったく信号が途切れたりすることが原因で発生します。また、プラグ端のラッチが破損したり、ジャック ソケットのピンが曲がったりするなどの物理的損傷により、ネットワーク リンクが切断され、ダウンタイムが発生する可能性があります。.
メンテナンス
RJ45 のジャックとプラグを正常に動作させるためには、定期的にその清浄度を確認することが重要です 酸化または汚れた接点を洗浄するには、イソプロピルアルコールに浸した柔らかいブラシを使用してください さらに、ケーブルの終端は、接続障害を防ぐために、TIA/EIA-568 規格に従って正しく行う必要があります プラグは、挿入/除去中に強制的に使用されないように、優しく取り扱う必要があります。これは、ネットワーク インフラストラクチャの長期的な信頼性に影響を与える可能性がある物理的な損傷を引き起こす可能性があるためです。.
参照ソース
よくある質問 (FAQ)
Q: RJ45 イーサネット コネクタとは何ですか?
A: RJ45 イーサネット コネクタは、ネットワーキングを主な目的とする一般的な種類のケーブル コネクタです。実際には、Cat5e、Cat6、Cat6a などのツイスト ペア イーサネット ケーブル用に設計されたモジュラー コネクタです。このコネクタには通常 8 つの位置と 8 つの接点があり、ほとんどのイーサネット接続に適しています。.
Q: RJ45 は RJ11 とどのように異なりますか?
A: この2 種類のコネクターの違いは、1 つは電話接続として機能し、もう1 つは主にイーサネットネットワーキングで使用される8 ポジションのモジュラーコネクターとして機能することです。サイズが小さく、対応するコネクターよりも接点が少ないことを除けば、設計や機能に関して両者の間にあまり違いはありません。.
Q: シールド付きRJ45 コネクタを使用するメリットは何ですか?
A: シールドされた RJ45 コネクタは、厳しい電磁干渉 (EMI) が発生する環境での使用を目的としています。使用によりクロストークと電磁干渉が軽減され、安定した信頼性の高いイーサネット接続が確立されます。産業用および高干渉設定が関係する場合はなおさらです。.
Q: RJ45 コネクタでどのような種類のケーブルを使用できますか?
A: Cat5e、Cat6、さらにはCa6aなど、さまざまなカテゴリのイーサネットケーブルは、この特定の種類のジャックでうまく機能する可能性があります。各カテゴリはさまざまな速度/帯域幅をサポートしているため、これらのケーブルは他のケーブルよりも高いパフォーマンスレベルを備えています。.
Q: RJ45 ケーブルを正しく終端するにはどうすればよいですか?
A: ケーブルを正しく剥がし、圧着ツールがモジュラープラグを取り付ける前に、T568A/T568B配線規格に従ってツイストペアを配置し、信頼性の高いネットワーク接続の適切な終端を保証します。.
Q: イーサネットカプラーとは何ですか?いつ必要になりますか?
A: イーサネットカプラは、2 本のイーサネットケーブルを接続するために使用されるデバイスまたはアダプタです このタイプのセットアップには多くの用途がありますが、ユーザーが全体を交換することなくイーサネットケーブルの長さを延長したい場合、またはスペースが限られている可能性があるパッチケーブルアプリケーション、または簡単に取り外すことができないコネクタがすでに配置されている場合に特に役立ちます。.
Q: なぜCat6 コネクタはCat5eコネクタよりも優れていると考えられていますか?
A: cat6 コネクタがcat5eの対応物よりも優れていると考えられる理由は、主に、より高い周波数と増加した帯域幅を処理できるため、最終的にはパフォーマンスが全体的に向上します; しかし、それ以上の属性だけでも、後継者としてふさわしいものになりますが、それでももう1 つの重要な要素があります - 速度 これらの属性だけで、短距離で最大10Gbpsの速度が可能になる一方で (カテゴリー5 eを使用する最大1Gbpsだけとは対照的に) 、 特にデータトラフィックが頻繁に発生するエンタープライズレベルのネットワークを実行している場合、誰かが5 つのeよりも6 つを選択する可能性がある理由が明らかになります。.
Q: ケーブル終端にRJ45 パススルーコネクタを使用できますか?
A: はい、RJ45 パススルー コネクタは、取り付けの容易さを念頭に置いて明示的に設計されています。そのため、ケーブル自体のワイヤが終了プロセス中に一緒に圧着される前にまっすぐに通過できるようにすることで、物事を簡素化します。ここで行う必要があるのは、コネクタを下のワイヤに押し込む前に、色配置をずらして適切なペアを並べることだけであるため、一度に複数の接続を操作するときに簡単に調整できます。正しく所定の位置にクリックするまで (複数可)、その後ステップを繰り返します。.
Q: RJ45 コネクタの圧着ツールを選択する際には、何を考慮する必要がありますか?
A: クリンパー ツールを選択する際には、より線状ケーブルと固体ケーブルとの互換性、正確/耐久性のあるクリンプ機能、さらに必要に応じて切断されたワイヤを剥がす機能など、いくつかの要素が関係します。これにより、終端プロセスが全体的に簡単かつ効率的になります。.
Q: RJ45 コネクターが付いている遮蔽されたm12-aコード接続ケーブルを使用すること利点がありますか?
A: シールドされた M12-A コード接続ケーブルを RJ45 コネクタと組み合わせて使用すると、電磁干渉 (EMI) や物理的損傷に対する保護が強化されるなど、いくつかの利点があります。これは、重機やその他の電気機器が危険な環境下で安定した信頼性の高いイーサネット接続を確保しながら、ネットワーク回線に外部ノイズ/干渉を導入する可能性がある近くに存在します。.
