熱電対は温度測定システムの非常に重要なコンポーネントであり、その精度、信頼性、およびカバーできる温度範囲により、多くの業界で使用されています。このガイドの目的は、熱電対の適切な理解を促進することです。 熱電対延長線 これは、熱電対センサーの信号を測定装置に正確に送信できるため、前述のシステムの重要な要素です。この記事では、延長パーティション ワイヤの種類、要件、および使用範囲について説明します。さらに、温度測定において高品質と精度を最適に達成および維持するための条件についても検討します。これは、業務で熱電対延長ワイヤを使用することの実用的な理解を深めたいと考えているエンジニアやユーザーを対象とした、非常に包括的な概要です。

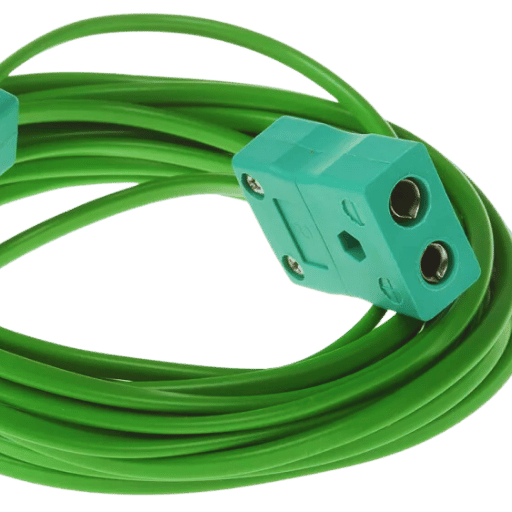

熱電対延長線とは何ですか? また、どのように機能しますか?
熱電対延長線は、測定された温度が正しく伝達されるように、熱電対デバイスを離れた場所にある測定デバイスに接続するために使用される特別な線です。通電中の熱電対と同じ金属で構成されている場合もありますが、異種金属による電圧や誤差が生じないように注意して使用してください。延長線の目的は、熱電回路を妨害することなくそのまま維持することであるため、正確な温度測定と信号品質にとって非常に重要です。
熱電対とはいったい何でしょうか?
熱電対は、異なる金属の 2 本のワイヤを一端で接合して作られた温度測定装置です。この接合部は温度を対応する電圧に変換します。測定は熱電原理によって行われます。熱電対は、広範囲の温度を測定でき、堅牢で、非常に高速に動作できるため、業界で広く使用されています。
熱電対延長ワイヤと熱電対ワイヤの違いは何ですか?
熱電対延長線と熱電対線の主な違いは、用途と製造に使用される材料です。延長線は熱電対信号を伝送することのみを目的としていますが、熱電対線は当然ながら同じ目的に加えて感知にも使用されます。これらは、測定ポイントで瞬時にさまざまな温度レベルに耐えることができる優れた熱電材料で作られています。ただし、熱電対延長線は機器と接触せず、機器に送られる熱電対信号のみを伝送します。したがって、ここで使用される合金は、反対側の線まで延長することでコストが削減される可能性があるものの、室温での熱電対の熱電性能と互換性があります。
より技術的な説明としては、例えば、熱電対ワイヤはより高い熱負荷能力を持ち、延長ワイヤは長距離にわたる一貫した電気信号伝送用に設計されている、などです。たとえば、タイプ K 熱電対の場合、ワイヤはクロムとアルミニウムで作られ、延長ワイヤは主ワイヤに近いか類似の材料で作られ、熱電不整合を大幅に回避します。この互換性を指摘することは重要です。なぜなら、測定に他の不確実性をもたらす可能性があり、これは正常な機能のために正確な測定が必要な場合に特に当てはまります。誰も驚きを好みません。延長ワイヤを適切に選択して適用すると、熱電対測定手段の信頼性と寿命が向上します。
正しい熱電対延長線を使用することが重要なのはなぜですか?
適切な熱電対延長線を選択することは、測定の完全性と精度を維持するために不可欠です。主な理由は、熱電対システムとの熱電互換性を維持し、測定エラーと信号干渉の範囲を減らすことです。もう 1 つ、主要な参考文献では、不適切または不適合な延長線を使用すると、重要なデータが損なわれる可能性のある較正やその他の不正確さが生じる可能性があると述べています。また、適切な延長線を選択すると、さまざまな環境条件下でこのような問題が発生するのを防ぐことができます。これは、プロセスを制御するために温度調節が必要な産業分野では非常に重要です。適切な熱電対と延長線の組み合わせにより、温度検知システムがより長期間にわたってより適切に機能します。

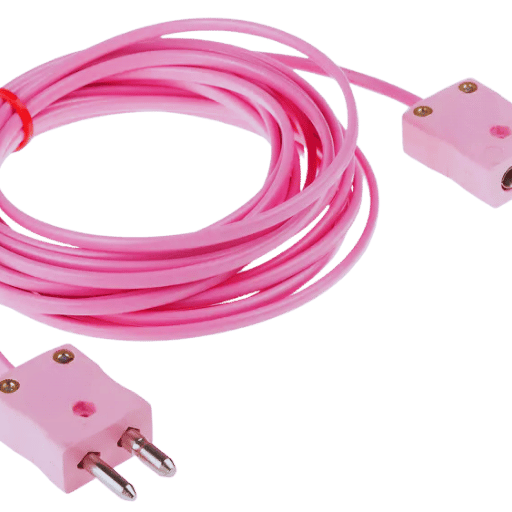

適切な熱電対延長ワイヤを選択するにはどうすればよいでしょうか?
熱電対延長線にはどのような種類がありますか?
熱電対延長線にはさまざまな種類があり、特定の熱電対タイプに対応しているため、適切な熱電対回路が実装されています。これらの延長線のタイプには、タイプ J (鉄-コンスタンタン)、タイプ K (クロメル-アルメル)、タイプ T (銅-コンスタンタン)、タイプ E (クロメル-コンスタンタン) などがあります。すべてのタイプは熱電対ペアの金属インサートに対応しているため、信号が捉えにくくなる可能性が低くなり、測定の精度が保証されます。 さまざまなワイヤーを知る 温度測定システムが正しく機能し、良好な結果が得られるように、適切なタイプと適切な温度測定システムを選択してください。
熱電対延長線を選択する際に考慮すべき要素は何ですか?
熱電対延長ワイヤを探す際には、最高の性能と効果を実現するために検討すべき要素がいくつかあります。
- 材料の互換性： すでに述べたように、 延長線の材質 熱電特性の劣化を避けるために、熱電対の EMF 特性と一致する必要があります。特定の熱電対に対して理想的な EMF 特性を持たない他の材料は、測定中にエラーを引き起こす可能性があります。
- 温度範囲： 延長コードが、設置予定の温度条件に耐えられることを確認してください。一部のコードは特定の環境のみで定格されており、設計された環境以外で使用すると、短時間で劣化し、必要な信号が送信されなくなる傾向があります。例としては、通常 -250 ᴼC ～ 350 ᴼC の温度範囲で使用されるタイプ T コードがあります。
- 環境条件： 延長コードを購入する際は、湿度、化学物質、機械的ストレスなどの要因を考慮してください。環境条件が厳しい場合は、コードの性能と信頼性を維持するために、テフロンやガラス編組絶縁材などの保護材が必要になる場合があります。
- 長さとゲージ: 延長線の長さと直径 (ゲージ) のオーム抵抗の関係によって、送信される信号の品質も決まります。長い線の場合は、線の抵抗を減らして送信される信号の損失を減らすために、より大きなゲージが必要になる場合があります。収集されたデータから、抵抗の測定のためにゲージを増やすと、距離が 100 フィート増えるごとに効果ゲージが常に減少することが観察されています。
- シールドの必要性: ノイズの多い電気環境では、読み取りに影響を与える可能性のある不要な干渉を避けるために、十分な EMI または RFI 保護を備えたケーブルを使用する必要があります。シールド ワイヤは、遠距離でのデータ転送や、電界などの干渉源が存在する環境でも効果的です。
このような評価は、より優れた温度監視とシステムの最大限の耐久性を実現するために、アプリケーションの特定のパラメータ内で熱電対延長ワイヤを選択する際に専門家の指針となります。
絶縁熱電対線と裸熱電対線の違いは何ですか?
絶縁された熱電対ワイヤには、PVC テフロンまたはグラスファイバー製の薄い層の外側カバーがあり、電気的なショートを防ぎ、湿気、化学物質、温度から保護します。これにより、測定器への電磁干渉も軽減され、温度の読み取りがより正確になります。一方、裸の熱電対ワイヤにはカバーがないため、接触測定など、露出したワイヤから温度を測定する必要がある状況で使用されることが多いため、環境要素や干渉による損傷を受けやすくなります。最終的には、最終用途と作業環境に基づいて、絶縁ワイヤと非絶縁ワイヤが選択されます。

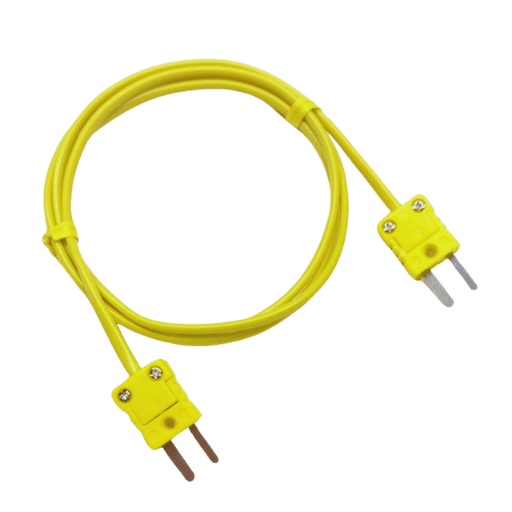

熱電対延長グレードワイヤの取り付けと適用
熱電対延長線を正しく取り付けるにはどうすればいいですか?
- ワイヤタイプを識別: 不一致を避けるために、熱電対のタイプと延長ワイヤのグレードが正しく選択されているかどうかの確認が提供されます。
- 環境を準備します: すべての設置場所の清潔さ、安全性、温度が過度に高くないこと、その他の干渉がないことを確認する必要があります。
- 長さに合わせてカット: 延長ワイヤーは、動きを確保するために必要なたるみを考慮して、適切なサイズに測定して切断する必要があります。
- ストリップ断熱材: 接続する電線の端から数センチの絶縁は慎重に行う必要があります。
- ワイヤーを接続します: ワイヤは、対応する熱電対と計装端子、およびそれぞれの極性にしっかりと接続する必要があります。
- 接続を検査します。 緩んだワイヤーや露出した端部がなく、接続が安全かつ正しいことを確認します。
- テストシステム： 正しい動作が達成され、正しい信号が中継されることを確認するために、配線の機能性をテストする必要があります。
熱電対延長ワイヤの一般的な用途は何ですか?
熱電対延長線は、測定点が計器からかなり離れている場合でも、記録される温度が正確でなければならない場合に使用されます。これらは、温度制御が正確でなければならない製造、化学製造、発電などの産業プロセスで広く利用されています。研究所や研究施設では、このタイプの線を使用して、離れた場所で行われている実験の状態を監視できます。これらのデバイスは、自動車産業や航空宇宙産業で、エンジンのテストや、さまざまな動作状態における環境状態の監視などに使用されています。熱電対延長線の選択は、熱電対との互換性、周囲条件、および必要な精度レベルによって決まります。
熱電対延長ワイヤをメンテナンスするためのベストプラクティスは何ですか?
熱電対延長ワイヤの寿命を延ばし、正しい使用性能を維持するために、可能な限り最善の対策を講じる必要があります。
- 定期チェック: 定期的にワイヤーの摩耗、腐食、絶縁体やコネクタの損傷を検査し、必要に応じて部品を交換する必要があります。
- 適切な保管: 長期的に湿気や汚れによる素材の損傷の可能性を減らすために、ワイヤーは換気がよく、乾燥した清潔な環境に保管する必要があります。
- 身体的ストレスを避ける： 過度の曲げや伸ばしなどの物理的な負担は最小限に抑える必要があります。ワイヤーに高い機械的ストレスがかかると、構造が弱まる可能性があるため、危険です。
- 正しいコネクタを使用する: 不良信号の原因となる裸線接続を回避するために、使用するコネクタが特定の熱電対アプリケーションに適していることを確認します。
- 温度監視： 温度測定の精度に影響を与える他の要因によってワイヤーが劣化する可能性のある温度を回避するために、ワイヤーを推奨温度制限内に維持してください。
- 定期的に接続部を清掃する: 非導電性のほこり、酸化物、およびその他の物質が接続面に蓄積し、接続部を通過する実際の電流量を妨げたり、減少させたりすることがあります。接続部は、定期的にこのようなゴミを取り除く必要があります。
これらの方法を遵守することで、正確な温度測定が維持され、さまざまなアプリケーションで使用する熱電対延長ワイヤの耐用年数が長くなり、アプリケーションのパフォーマンスが向上します。

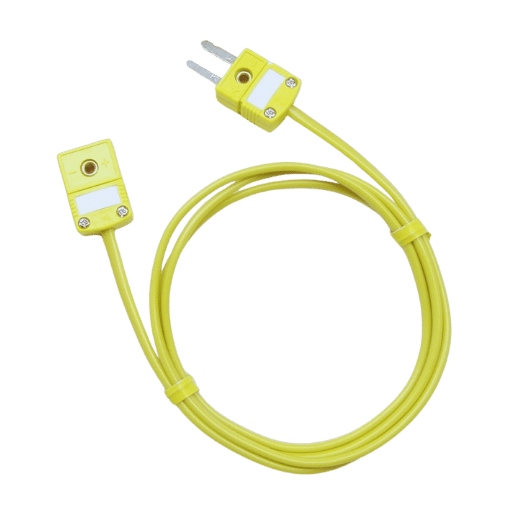

熱電対ケーブルの絶縁と保護について
熱電対ケーブルに使用されるさまざまな絶縁材料は何ですか?
用途の要件に応じて、熱電対ケーブルにはさまざまな絶縁材料が使用されます。一般的な材料には次のようなものがあります。
- PVC（ポリ塩化ビニル）： PVC はより経済的で、主に低温用途に使用され、柔軟性があり、扱いやすいです。
- PTFE（ポリテトラフルオロエチレン）： その主な特性には、極端な温度や不活性化学物質などがあり、そのため過酷な状況で使用されます。
- グラスファイバー： この素材は非常に高い温度に耐えられるため、高温環境では非常に便利ですが、耐湿性はありません。
- シリコーンゴム: 使いやすく、熱安定性と柔軟性を維持します。この素材は中温および高柔軟性の環境に適しています。
- セラミックファイバー: この断熱材を使用すると非常に高い温度を加えることができますが、とりわけ他の材料にはセラミックファイバー断熱材が含まれます。
各材料は、アプリケーションの特定の熱的、機械的、および環境的に不利な条件においてデバイスに役立ちます。
絶縁は熱電対延長線の性能にどのような影響を与えますか?
一般的に、絶縁は熱電対延長ワイヤの重要な特性です。絶縁はサーモウェルへの機械的サポートと電気的保護を提供します。これにより短絡が回避され、干渉も減少するため、熱電対は全長にわたって最適な忠実度で温度値を表示できます。さらに、絶縁自体も、温度、湿度、ガスへの暴露、機械的ストレスなどの使用条件に適したものでなければなりません。適切な絶縁は、正確な情報の提供を保証し、作業環境による腐食や損傷を軽減してワイヤの寿命を延ばすのに役立ちます。
高温アプリケーションにおける特別な考慮事項は何ですか?
熱電対延長ワイヤの高温用途では、延長ワイヤの許容可能な使用と寿命を促進するために、適切なタイプの絶縁材料も必要です。絶縁材は、内容物の劣化や電気故障特性の損失なしに、用途がカバーする特定の温度範囲に耐えることができなければなりません。このため、耐熱性に優れたセラミックやグラスファイバーがよく使用されます。さらに、不整合による機械的ストレスを回避するために、ワイヤの熱膨張だけでなく絶縁材の熱膨張も考慮する必要があります。ワイヤ絶縁材が熱にさらされるため、絶縁材は、酸化や酸化などの温度誘発性化学反応や、環境中に存在する可能性のあるその他の化学物質に対して耐摩耗性である必要があります。これらのすべての要素は、適切な選択と使用が行われた場合、高温用途でのこのような測定機器の精度と性能を大幅に向上させることができます。
熱電対延長線に関する一般的な問題のトラブルシューティング
熱電対延長ワイヤでよく発生する問題は何ですか?
- 信号干渉： 信号は、近くの地域にある機械による電磁妨害によって影響を受ける可能性があります。
- 腐食： 一部の配線や接続部は、湿気やその他の悪影響のある要素に接触する可能性があり、パフォーマンスに悪影響を及ぼします。
- 機械的損傷: 過熱や物理的摩耗により絶縁体が破壊され、測定が機能しなくなる場合があります。
- 温度制限: 指定された範囲を超える温度条件でワイヤを使用することは非専門的であり、最終的にはワイヤの性能が低下します。
- コネクタの問題: 接続数が少なすぎたり多すぎたりする無秩序な接続により、信号の継続性が影響を受けます。
熱電対延長ワイヤの問題を診断して修正するにはどうすればよいですか?
熱電対延長ワイヤのトラブルシューティングと修理を行うには、最初から始めて、簡単にアクセスできるすべての接続部を調べ、錆び、劣化、または接続の欠如の兆候がないか確認することをお勧めします。導通テストと抵抗チェックを実行し、値が適切であることを確認する必要があります。これらの仕様を満たしていない場合は、摩耗や材料の構造が間違っている可能性があります。シールドの使用については、ワイヤの配置を評価して、電磁干渉の可能性がある既知の場所からシールドを除去または再配置します。劣化した部分を切り取り、許容される熱制限内で確実に接合部分を再取り付けします。適切な場合に使用し、物理的なエンクロージャとバリアを使用して十分な熱保護を適用します。過酷な環境で最適な動作条件を実現するために、定期的なチェックアップと修理を実行する必要があります。
熱電対延長線はいつ交換すればよいですか?
熱電対延長線が切れたり、引っかき傷がついたり、導体の一部がむき出しになったりして物理的に損傷している場合は、信号が弱まるため、必ず交換する必要があります。また、絶縁体が硬化してひび割れたり、その他の損傷を受けた場合、特に絶縁体がその最大推奨動作温度を超えた場合は、配線のやり直しが妥当です。さらに、他のすべてのユニットが機能していることが確認されているにもかかわらず、信号ドリフトが一定に続いたり、温度の読み取りが不正確だったり、測定エラーがあったりする場合は、内部損傷が原因である可能性があるため、交換する必要があります。これらの基準だけでなく、製造会社が指定した要件にも準拠して、頻繁にチェックできるオプションが多数用意されています。
参照ソース
よくある質問（FAQ）
Q: 熱電対グレードと延長グレードのワイヤの違いは何ですか?
A: 熱電対グレードのワイヤは、より厳格な仕様で製造されており、実際の熱電対プローブでの使用に適しています。ただし、延長グレードのワイヤは、熱電対プローブと測定装置を接続するワイヤの長さを延長することを目的としています。延長グレードのワイヤは、従来の熱電対ワイヤのすべての機能を実行しますが、その寸法は通常より狭くなく、熱電対グレードのワイヤと比較してコストが比較的低くなります。
Q: 熱電対延長ケーブルは、熱電対と一緒によく使用される機器です。何に使用されますか?
A: 熱電対延長ケーブルは、正確な温度測定を行うために熱電対プローブを測定装置に接続するために設計された特殊なタイプのワイヤです。熱電対プローブのリード線が短いために機器に接続できない場合に使用します。延長ケーブルは、より長い距離で正確な温度測定を行うために、熱電対のタイプの熱電特性に対応する材料で作られています。
Q: 熱電対延長線を選択する際に考慮すべき基準は何ですか?
A: 正しい延長熱電対ワイヤ タイプを選択するには、次の要件を満たすことを忘れないでください。1. 熱電対に適した熱電対ワイヤを購入します (例: タイプ K 熱電対にはタイプ K 延長ワイヤが必要です)。2. アプリケーションの温度制限を考慮します。3. 使用環境を考慮して適切な外部絶縁体 (例: PFA、FEP) を使用します。4. 標準または特別な誤差制限の SLE ワイヤまたはパフォーマンス ワイヤが必要かどうかを評価します。5. ワイヤの長さと送信される電力信号のタイプによって、適切なワイヤ サイズを決定します。
Q: 熱電対延長線のカラーコードはどの程度重要ですか?
A: 熱電対延長線の色分けは、熱電対の識別と設置において重要です。すべての熱電対には、交差配線を防ぎ、正確な温度測定を保証するために、延長線に特定の色分けが施されています。たとえば、K タイプの熱電対延長線は通常、黄色の外皮で覆われています。これは、分離された熱電対にも当てはまります。 ケーブル内のワイヤー 正極と負極への正しい接続を容易にします。
Q: 熱電対延長ワイヤの特別誤差限界 (SLE) とは何ですか?
A: 特別誤差限界 (SLE) は熱電対延長線とも呼ばれ、通常の線よりも許容誤差を考慮して製造されています。SLE 線は、通常の線の約半分の誤差で最適な測定ができるため、温度測定に使用するとさらに効率的です。このタイプの線は、延長線が熱電対回路の大部分を占めないシステムよりも高い精度が求められるシステムでも使用されます。
Q: 絶縁熱電対線とは何ですか? また、裸線とどう違うのですか?
A: 絶縁熱電対ワイヤの周囲には絶縁材 (PFA または FEP) の外側カバーがあり、導体を環境や電気干渉から保護します。絶縁材はワイヤ同士のショートも防ぎます。一方、被覆のないワイヤには絶縁材が一切なく、ほとんどの絶縁材が溶けてしまう高温環境で使用されます。これらの絶縁ワイヤは、安全性と柔軟性を高めるため、業界で広く使用されています。
Q: 熱電対延長線を通常の電線に置き換えることはできますか?
A: いいえ、熱電対延長線を通常の電線と交換しないでください。熱電対延長線は、熱電対プローブの電気特性に似た独自の材料で作られています。熱電対線を通常の電線と交換すると、測定に多くの誤差が記録され、温度の測定値が正しくなくなります。特定のタイプの熱電対用に作られた熱電対延長線を使用した場合にのみ、信頼できる結果が期待できます。
Q: 熱電対延長ワイヤを熱電対プローブに接続する場合の手順は何ですか?
A: 熱電対延長線を熱電対プローブに接続する場合、1. 延長線のタイプは熱電対プローブと同じ熱電対線である必要があります。2. 信頼性の高い熱電対プラグまたはテスト ポイント ターミナル ブロックを使用する必要があります。3. 極性を維持します (正と正、負と負)。4. 接触抵抗を排除するためにしっかりと接続する必要があります。5. これらのインターフェイスには CJC の使用が必要になる場合があります。6. ワイヤを接続するときに、熱電対が形成されないように注意する必要があります。7. 干渉やショートを防ぐために、絶縁ケーブルを使用する必要があります。
