12 AWG 대 14 AWG: 회로 및 스피커 애플리케이션에 대한 배선 게이지 이해

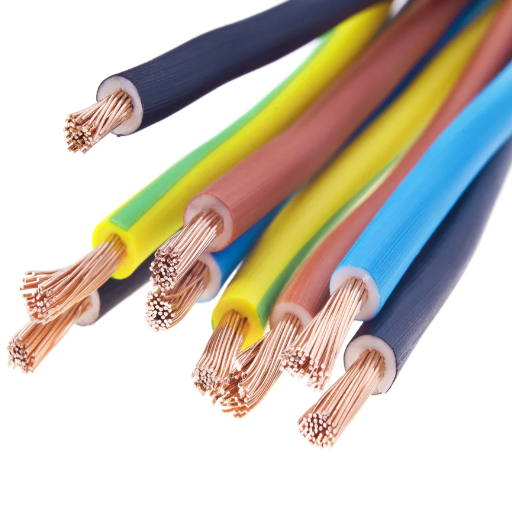

전선 직경과 전류 용량 사이에는 직접적인 관계가 있습니다. 실제로 전선이 두꺼울수록 가열되지 않고 더 많은 전류를 흘릴 수 있습니다. 미국 전선 규격(AWG) 시스템은 전선의 굵기를 분류하는 데 널리 사용됩니다. 따라서 게이지 번호가 작을수록 전선이 두꺼워지고 전류 용량이 커집니다.

전선의 전류 용량 정격은 전선의 굵기, 절연 종류, 그리고 작동 온도에 따라 결정됩니다. 예를 들어, 12게이지 전선은 일반적으로 주택용 회로에서 최대 20암페어, 14게이지 전선은 15암페어 회로로 정격화됩니다. 지정된 전류 용량을 초과하여 전선을 사용하면 전선 과열, 절연 손상 또는 화재 발생 등의 문제가 발생할 수 있다는 점을 항상 명심해야 합니다. 또한, 전선의 총 길이도 고려해야 합니다. 길이가 길수록 전압 강하가 발생하여 동일한 성능을 유지하려면 더 두꺼운 전선을 사용해야 할 수 있습니다.

국가전기규정(NEC)의 지침을 준수하고 특정 적용 요건에 따라 전류 용량을 계산하면 시스템 고장, 안전 위반 및 미준수 위험을 예방할 수 있습니다. 전선 굵기와 전류 용량 선택은 전기 시스템의 효율과 신뢰성에 직접적인 영향을 미칩니다.

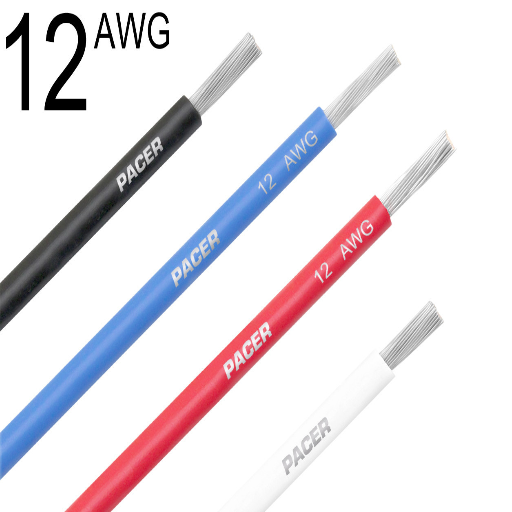

20암페어 회로를 설치하려면 미국 전기 규정(NEC)에서 권장하는 12 AWG 전선을 사용해야 합니다. 이 특정 규격의 전선은 과열이나 전압 강하 위험 없이 20암페어 차단기가 공급할 수 있는 전류를 견딜 수 있습니다. 회로 무결성과 안전을 유지하려면 전선뿐만 아니라 콘센트, 스위치, 콘센트 등 모든 구성 요소의 정격 전류도 20암페어여야 합니다.

회로 길이가 50피트(15m)를 넘으면 12 AWG 전선을 사용하더라도 전압 강하가 발생할 가능성이 있습니다. 이러한 경우, 계산을 하거나 한 단계 더 큰 10 AWG 전선을 사용하여 성능 저하를 방지해야 합니다.

가전제품(냉장고, 전자레인지, 식기세척기 등) 전용 회로 외에도, 12 AWG 전선은 음식물 분쇄기나 히터와 같은 공공 설비를 연결하는 20A 회로에 자주 사용됩니다. 20A 정격 회로 차단기를 사용해야 하며, 모든 작업은 해당 지역의 건축 및 안전 규정을 준수해야 하며, 필요한 경우 검사를 받아야 합니다.

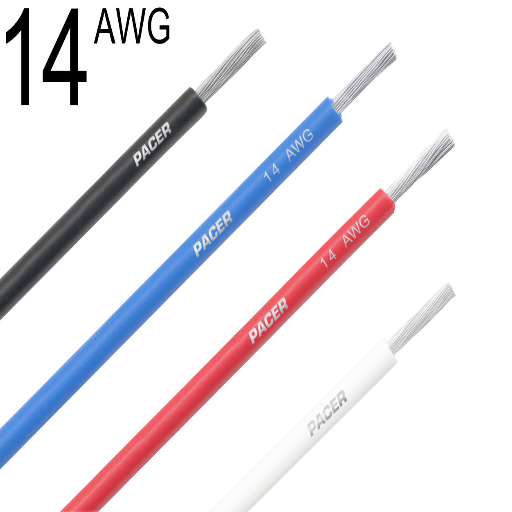

14게이지 전선은 특히 15암페어 또는 전류 용량 내에서 깔끔하고 쉽게 사용할 경우 일반 가정에서 사용하기에 적합한 선택입니다. 이 전선은 조명 회로, 표준 콘센트, 그리고 때로는 전력 소모가 적은 여러 장치의 조합에 사용됩니다. 제대로 설치하면 NEC(미국 전기 규격) 규정을 완벽하게 준수합니다. 또한, 직경이 작을수록 자재 비용이 절감되므로 두꺼운 전선을 설치할 필요가 없을 때 경제적인 선택이 될 수 있습니다. 하지만 이 전선의 한계를 간과해서는 안 됩니다. 높은 전기 부하를 견디거나 에어컨이나 오븐과 같은 고전력 가전제품에 전원을 공급하는 회로가 있는 경우, 화재 예방 및 안전을 위해 12게이지 또는 10게이지와 같은 두꺼운 전선을 설치해야 합니다.

설치 과정에서는 항상 적절한 부하 계산과 회로 길이, 전압 강하 가능성 등의 요소를 고려해야 합니다. 또한, 지역별 전기 규정에 따라 추가적인 권장 사항이나 제한 사항이 있을 수 있으므로, 설치 시 14게이지 전선을 사용하기 전에 반드시 면허를 소지한 전기 기술자와 상의하거나 공식 지침을 확인하는 것이 좋습니다. 적절한 전선 규격을 사용하면 안전을 확보할 수 있을 뿐만 아니라 전기 시스템의 수명과 성능도 향상됩니다.

12 AWG와 14 AWG 전선의 차이점을 이해하는 것은 안전하고 효율적이며 안정적인 전기 및 오디오 시스템을 구축하는 데 필수적입니다. 두 전선 규격 모두 주거 및 상업 분야에서 각기 다른 역할을 하지만, 적절한 규격을 선택하려면 현재 부하, 회로 길이, 적용 분야 유형 및 향후 요구 사항을 신중하게 고려해야 합니다.

전기 설비의 경우, 국가 전기 규정(NEC)과 지역 건축 규정에 따라 선택이 결정되는 경우가 많습니다. 12 AWG 전선은 20A 용량으로 주방 회로, 욕실 콘센트, 그리고 고전력 가전제품이 관련된 모든 용도에 필수적입니다. 또한 저항이 낮아 전압 강하가 우려되는 긴 회로 배선에 적합합니다. 15A 정격 전류의 14 AWG 전선은 조명 회로, 일반 침실 및 거실 콘센트, 그리고 기타 저전력 용도에 경제적이고 실용적인 솔루션입니다.

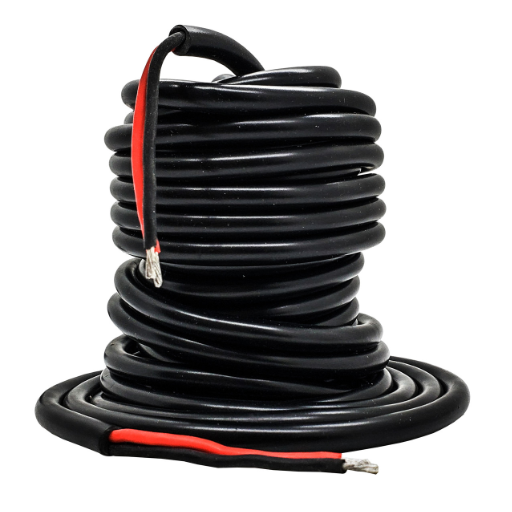

오디오 애플리케이션에서 12 AWG와 14 AWG 스피커 케이블의 선택은 구성 요소 간 거리와 시스템의 전력 요구 사항에 따라 달라집니다. 전문 설치 및 고출력 홈시어터 시스템은 특히 장거리에서 12 AWG 케이블의 낮은 저항과 뛰어난 신호 전송 성능을 활용할 수 있습니다. 케이블 길이가 짧은 일반 오디오 설정의 경우, 14 AWG 케이블은 저렴한 비용으로 뛰어난 성능을 제공합니다.

전선 규격을 선택할 때는 항상 안전을 최우선으로 고려해야 합니다. 너무 굵은 전선은 심각한 화재 위험을 초래하고 장비 손상을 초래할 수 있지만, 적절한 규격의 전선은 안정적인 작동과 안심을 보장합니다. 굵은 전선을 사용함으로써 발생하는 추가 비용은 전기 고장으로 인한 잠재적인 결과에 비하면 미미합니다.

새로운 전기 설비를 계획하든, 기존 회로를 업그레이드하든, 오디오 시스템을 설치하든, 전선 규격 요건을 충분히 이해하면 최적의 성능을 발휘하고 안전하게 작동하며 모든 관련 규정과 표준을 충족하는 시스템을 구축할 수 있습니다. 확신이 서지 않을 경우, 자격을 갖춘 전기 기술자 또는 오디오 전문가와 상담하면 특정 용도에 맞는 올바른 선택을 하는 데 필요한 전문 지식을 얻을 수 있습니다.

이 포괄적인 가이드에 제시된 가이드라인을 따르면 프로젝트에 맞는 12 AWG와 14 AWG 와이어를 자신 있게 선택하여 향후 수년간 안전성, 성능, 장기적 신뢰성을 확보할 수 있습니다.

참조 출처

암페어

전기 배선

“아궤도 입자물리학 장비를 위한 저전압 전원 공급 서브시스템”

자주 묻는 질문

12게이지와 14게이지 와이어의 차이점은 무엇입니까?

12 게이지와 14 게이지 전선의 차이점은 주로 두께에 있습니다. 12 AWG 전선은 14 AWG 전선보다 단면적이 더 넓어 더 많은 전류를 전달할 수 있습니다. 따라서 12 AWG 전선은 더 높은 전류가 필요한 애플리케이션에 적합한 반면, 14 AWG 전선은 다양한 저전력 애플리케이션에 적합합니다.

언제 12게이지 와이어를 선택해야 하고, 언제 14게이지 와이어를 선택해야 합니까?

안전을 위해 20암페어 회로에서 기기를 구동하는 것처럼 고전류 부하가 필요한 특정 상황에서는 12게이지 전선을 사용하십시오. 반면, 14게이지 전선은 15암페어 이하의 회로에 적합하므로 소형 기기나 조명에 적합합니다.

장거리 연결에는 12 AWG 와이어가 더 좋나요?

그렇습니다. 12 AWG 전선은 일반적으로 14 AWG 전선보다 훨씬 긴 배선에 더 적합한 옵션입니다. 12 AWG 전선은 직경이 더 두꺼워 거리가 상당히 멀어도 전압 강하가 매우 낮아 전기 패널에서 멀리 떨어진 장치에 효율적으로 전원을 공급할 수 있습니다.

12게이지와 14게이지 전선의 암페어 정격은 각각 얼마입니까?

12 AWG 전선의 전류 정격은 일반적으로 20암페어이고, 14 AWG 전선의 전류 정격은 15암페어입니다. 이러한 차이는 회로 차단기를 검토하고 배선이 필요한 안전 기준을 준수하는지 확인할 때 매우 중요합니다.

20암페어 차단기에 14게이지 전선을 사용하는 것이 가능합니까?

절대 안 됩니다. 20암페어 차단기에 14게이지 전선을 사용하는 것은 전혀 좋은 생각이 아닙니다. 14AWG 전선은 15암페어를 넘을 수 없으며, 20암페어 회로에 설치하면 과열로 인한 화재 위험이 발생할 수 있습니다.

연선은 단선에 비해 어떤 이점이 있나요?

12 또는 14 게이지 연선과 같은 연선은 훨씬 더 유연하여 특히 좁은 공간에서 다루기가 더 쉽습니다. 반면, 단선은 수명이 더 길어 영구 설치에 자주 사용됩니다. 어떤 전선을 사용할지 결정은 주로 사용 목적과 설치 환경의 유형에 따라 달라집니다.

와이어 크기를 측정할 때 게이지 시스템은 어떻게 작동합니까?

12게이지와 14게이지 같은 전선 크기에 사용되는 게이지 시스템은 전선의 직경을 나타냅니다. 게이지 번호가 낮을수록 전선의 두께가 두꺼워져 더 많은 전류를 전달할 수 있습니다. 예를 들어, 12게이지 전선은 14게이지 전선보다 두껍기 때문에 높은 전류의 흐름에 대한 저항이 적습니다.

12게이지와 14게이지 와이어는 일반적으로 어떤 용도로 사용됩니까?

12게이지 전선은 다양한 용도로 사용됩니다. 예를 들어 20암페어 회로의 콘센트와 가전제품 배선, 15암페어 차단기의 조명 회로나 소형 장치 배선에는 14게이지 전선이 사용됩니다. 다시 말해, 전기 설비에서는 안전과 효율성이 중요한 요소이므로 적절한 규격의 전선을 선택해야 합니다.
