GFI와 GFci의 차이점 이해

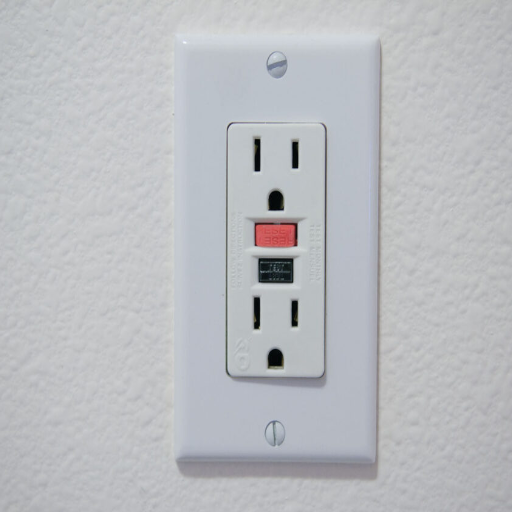

GFI란 무엇인가요?

누전 차단기(GFI)는 누전 감지 시 즉시 전류 흐름을 차단하여 생명을 보호하는 장치입니다. 누전은 전류가 물이나 사람을 통과하는 등 의도치 않은 경로로 흐를 때 발생합니다. GFI는 주로 욕실, 주방, 옥외 공간 등 습도가 높은 곳에 설치하여 누전이나 전기 사고로부터 사람들을 보호합니다. GFI는 전기 시스템에 추가적인 보호를 제공하며, 특정 지역의 건축법규에 따라 의무적으로 설치해야 하는 경우도 있습니다.

정의 및 기능

누전 차단기(GFI)는 전기 회로에 흐르는 전류량을 모니터링하고, 일반적으로 누전으로 인한 4~6mA의 불균형이 감지되면 밀리초 이내에 전류를 차단합니다. 이러한 불균형은 감전이나 화재의 심각한 위험을 초래할 수 있습니다. 현대 설계의 또 다른 발전은 GFI가 항상 자체 테스트 모드를 유지하여 항상 정상적인 작동을 유지하도록 하는 기능을 통합한 것입니다.

이러한 장치는 전기 시스템이 최신 안전 기준을 준수하는 동시에 생명을 위협하는 위험을 최소화하는 데 필수적인 요소입니다. 또한, 개정된 법규 요건에 따라 신축 건물에는 다양한 환경에서 추가적인 보호 기능을 제공하는 변조 방지 및 내후성 GFI 콘센트를 의무적으로 설치해야 합니다.

GFI 콘센트 유형

다양한 유형의 GFI 콘센트가 있으며, 각 콘센트는 다양한 용도에 맞는 특정 안전 기능을 제공합니다. 다양한 종류의 콘센트를 파악하면 올바른 사용과 최신 안전 기준 준수에 도움이 됩니다.

표준 GFI 콘센트

이 제품은 주거용 및 상업용 건물 모두에서 가장 널리 사용되는 GFI 콘센트 유형입니다. 일반적으로 욕실, 주방, 세탁실 등 습기가 많은 곳에 설치됩니다. 일반적인 GFI 콘센트는 전류 흐름을 모니터링하고 불균형이 감지되면 즉시 전원을 차단하여 감전을 방지합니다. 국제전기안전재단(ESFI)에 따르면, 표준 GFI 콘센트는 출시 이후 현재까지 감전 사고 발생 건수를 거의 절반으로 줄였습니다.

변조 방지 GFI 콘센트

방폭형 GFI 콘센트는 종이 클립이나 장난감과 같은 이물질을 삽입하여 기기를 손상시키려는 시도를 차단할 수 있어 특히 어린이가 있는 곳에서 유용합니다. 이 콘센트에는 플러그를 올바르게 꽂았을 때만 열리는 내부 셔터가 있어 감전 위험을 줄여줍니다.

내후성 GFI 콘센트

이 플러그 체인은 일반적으로 실외 환경에서 사용됩니다. 내후성 베이스는 부식, 자외선 및 극한 온도에 대한 내성이 매우 뛰어납니다. 수영장, 파티오, 데크 근처 등 실외에서 사용해야 하기 때문입니다. 또한 모든 혹독한 기상 조건에서 안전을 보장하기 위해 UL 표준을 준수합니다.

휴대용 GFI 콘센트

휴대용 GFI 콘센트는 이동 중에도 전동 공구, 연장 코드 또는 가전제품을 보호합니다. 건설 현장, 작업장 또는 영구적인 GFI 보호 장치가 설치되지 않은 임시 환경에서 유용합니다. 이 제품은 일반 콘센트에 꽂아 사용할 수 있으며, 유사한 생명 보호 기능을 제공하므로 안전 측면에서 훌륭한 솔루션입니다.

듀얼 기능 GFI 콘센트

이 콘센트는 GFI 콘센트를 통해 접지 고장으로부터 보호하고, AFCI(Arc-Fault Circuit Interrupter)를 통해 아크 고장을 차단하는 등 두 가지 장점을 모두 제공합니다. 전기 화재로 이어질 수 있는 아크 고장을 생각해 보세요. 이러한 콘센트는 신축 건물에서 강화된 안전 기준을 준수하는 데 매우 중요합니다.

공통 응용 프로그램

GFI 콘센트는 전기 위험이 높은 지역에서 일반적으로 사용되며, 감전 및 화재로부터 더욱 안전하게 보호합니다. 가장 일반적인 용도는 다음과 같습니다.

• 주방: 주방은 물과 다양한 전기 기기 또는 가전제품이 함께 사용되기 때문에 전기 사고 위험이 높습니다. 일반적으로 건축법규는 믹서기나 토스터와 같은 소형 가전제품을 사용하는 조리대 근처뿐만 아니라 싱크대 근처에도 GFI 콘센트를 설치하도록 규정하고 있습니다. 따라서 NEC는 조리대에 연결되는 모든 주방 콘센트에 GFI 보호 기능을 요구합니다.
• 화장실의 갯수 : 욕실은 세면대, 샤워기, 욕조 등 수원과 전기 콘센트가 가까이 있어 위험도가 높습니다. 욕실에는 GFI 콘센트가 설치되어 감전 사고 발생 가능성을 줄입니다.
• 야외 설정: GFI 콘센트는 비, 습기, 그리고 기상 조건으로 인해 위험이 따르는 야외에서는 필수품입니다. 이러한 콘센트는 일반적으로 데크, 파티오, 외벽에 설치되어 공구, 조명 또는 크리스마스 장식에 안전한 전원을 공급합니다.
• 세탁실: 세탁기, 건조기, 그리고 공용 싱크대가 있는 세탁실은 습도가 높기 때문에 GFI 콘센트 설치가 필수적입니다. 최신 규정은 이러한 공용 공간 내 전기 작동을 보호하기 위해 이를 강조합니다.
• 차고 및 지하실: 일반적으로 습기가 많거나 결로나 침수와 같은 환경적 요인에 취약한 구역입니다. 차고와 지하실에 GFI 콘센트를 설치하면 안전 규정을 준수할 뿐만 아니라 도구, 가전제품, 그리고 주택 소유자를 전기 위험으로부터 보호할 수 있습니다.
• 수영장, 온수 욕조 및 스파: 수영장이나 스파와 같은 수경 시설 근처에 설치되는 모든 콘센트는 GFCI(전원 차단기) 보호 기능을 갖춰야 합니다. 이를 통해 극한 환경에서 펌프, 조명 시스템 및 전기로 작동하는 모든 기계 부품의 안전한 작동이 보장됩니다.

GFCI란 무엇입니까?

GFCI는 전류 불균형으로 인해 거의 즉각적으로 정전이 발생하는, 사람의 감전을 방지하기 위해 제조됩니다. 그러나 DFP는 주어진 전기 회로의 전류량을 측정하여 아주 작은 차이라도 감지되면 접지 고장을 감지하여 회로를 차단합니다. GFCI는 욕실, 주방, 실외 콘센트와 같이 사람이 서로 접촉할 수 있는 곳에 설치하여 감전 위험을 완화합니다.

정의 및 기능

GFCI가 트립되려면 열선을 통해 콘센트로 들어오는 전류를 측정하고, 이 전류를 중성선에서 나가는 전류와 비교해야 합니다. 정상적인 조건에서는 이 두 전류는 같아야 합니다. 4~6mA 정도의 작은 누설 전류가 물이나 사람을 통해 예상치 못한 경로로 대지로 흘러들어가면 두 전류의 차이가 발생합니다. 이 경우 GFCI는 트립되어 심각한 부상이나 화재를 방지하기 위해 0.025초 이내에 전원을 차단합니다.

또한 최신 모델에는 GFCI가 오래되어 제대로 작동하는지 확인하는 자체 테스트 기능이 탑재되어 있어 가정과 직장의 전기 안전에 GFCI가 차지하는 중요한 역할이 더욱 강조됩니다.

GFCI 콘센트 유형

대체로 주거 및 상업 환경에서 흔히 볼 수 있는 GFCI 콘센트에는 세 가지 유형이 있습니다.

표준 GFCI 콘센트

이 제품은 가장 일반적인 GFCI 콘센트 유형으로, 기존 전기 콘센트를 대체하도록 설계되었으며 일반적으로 벽면 콘센트에 설치됩니다. 이 제품은 비정상적인 경로로 흐르는 전류를 감지하여 감전이나 손상이 발생하기 전에 회로를 차단합니다. 표준 GFCI 콘센트는 욕실, 주방, 차고 및 실외 사용에 권장됩니다.

GFCI 회로 차단기

전기 패널에 설치되는 GFCI 회로 차단기는 일반적으로 개별 콘센트가 아닌 전체 회로를 보호합니다. GFCI는 표준 GFCI 콘센트의 감전 방지 기능을 제공하면서도 동일 회로의 여러 위치를 보호할 수 있어 대규모 적용에 편리합니다.

휴대용 GFCI

이동성이 뛰어나 건설 현장, 전동 공구 사용, 야외 장비 사용 등 일시적인 보호가 필요한 경우 GFCI 사용이 세 배로 증가합니다. GFCI 보호 기능을 제공하기 위해 중국 국내 콘센트에 연결되므로 영구 설치와는 달리 보호 기능이 없습니다.

각 GFCI 콘센트는 특정 목적에 맞게 설계되었으므로 모든 유형의 전기 설비에서 안전 조치에 대한 적응성 기준을 충족합니다.

공통 응용 프로그램

GFCI 콘센트는 다양한 환경에서 전기적 안전을 확보하는 데 도움이 될 수 있습니다. GFCI 콘센트는 일반적으로 습기로 인해 심각한 전기적 위험이 발생할 수 있는 취약한 장소에 설치됩니다. 다음은 몇 가지 더 자세한 예시입니다.

• 주방과 욕실: 물이 있는 곳에는 싱크대, 욕조, 샤워기 근처에 GFCI(침수 방지 밸브) 콘센트가 있어야 합니다. NEC(미국 국가전기위원회)는 습한 환경에서 발생할 수 있는 감전 위험을 방지하기 위해 이러한 위치에 GFCI를 설치하도록 규정하고 있습니다.
• 야외 지역: 파티오, 차고, 정원 공간은 GFCI 콘센트가 설치되는 대표적인 장소입니다. 이러한 콘센트는 비나 이슬에 노출된 실외 가전제품이나 연장 코드로 인한 사고를 예방합니다. 많은 실외 GFCI는 내후성 케이스를 갖추고 있어 내구성이 더욱 뛰어납니다.
• 지하실과 세탁실: 지하실과 세탁실은 일반적으로 습도가 높거나 침수되기 쉬운 공간입니다. 이러한 공간에 GFCI 콘센트를 설치하면 세탁기, 건조기 또는 집수 펌프를 작동할 때 감전 사고를 예방할 수 있습니다.
• 건설 현장: 임시 작업 현장에서는 전동 공구와 중장비가 안전 기준을 충족하기 위해 휴대용 GFCI가 필수적입니다. OSHA 규정은 건설 현장에서 전기 사고를 최소화하기 위해 GFCI 사용을 의무화하고 있습니다.
• 수영장 및 온수 욕조: 수영장, 스파 또는 온수 욕조 근처에 설치된 모든 전기 콘센트는 물에 노출되어 감전될 가능성을 최소화하기 위해 GFCI(전원 차단기)로 보호되어야 합니다. 최근 설치된 수영장 펌프 시스템에도 GFCI 차단기가 설치되는 경우가 많습니다.

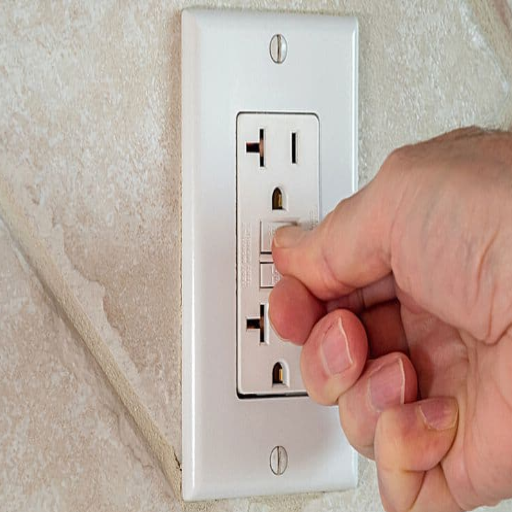

GFI 대 GFCI: 주요 차이점

기술 사양

일반적으로 GFCI 장치는 누설 전류에 대해 4~6mA의 잡음 임계값을 가지므로 접지 고장 발생 시 적시에 차단됩니다. GFCI 장치는 부하로 흐르거나 부하에서 흘러나오는 불평형 전류가 감지되면 회로를 차단하는 원리로 작동합니다. 불평형이 발견되면 장치는 1/40초 이내에 트립됩니다.

두 차단기 모두 전기 안전 패키지를 강화하지만, 각각 고유한 기능을 수행합니다. GFCI는 주방, 욕실, 실외 등 습도가 높은 곳에 필수적이며, 반대로 AFCI는 침실, 거실, 또는 아크 고장 발생 가능성이 높은 건조한 환경의 회로에 사용됩니다. 일부 최신 차단기는 GFCI와 AFCI 기능을 결합하여 감전 및 화재 위험으로부터 보호합니다.

GFI 및 GFCI 콘센트 설치

전원 끄기: 교체하는 동안 콘센트에 전원이 들어오지 않도록 회로 차단기를 뽑아 전원을 끄세요. 전압 테스터로 전원이 꺼졌는지 확인하세요.

기존 콘센트 제거: 기존 콘센트의 벽면 플레이트 덮개와 고정 나사를 제거합니다. 콘센트 단자에서 전선을 조심스럽게 분리합니다.

전선 식별: 콘센트에 들어가는 전선과 다른 콘센트로 전력을 전달하는 부하 전선을 찾으세요. 일반적으로 GFCI 콘센트에는 전선과 부하 연결을 나타내는 표시가 있습니다.

GFCI 연결: GFCI의 전원 단자에 전원선을 연결하고, 하류 보호가 필요한 경우에만 부하선을 연결하십시오. 나사를 단단히 조이십시오.

설치 및 테스트: GFCI를 상자에 설치하고 벽면 플레이트를 부착한 후 전원을 다시 켜세요. 테스트 버튼과 리셋 버튼을 눌러 장치가 작동하는지 확인하세요.

GFI 콘센트를 위한 단계별 설치 가이드

1. 전원 끄기: 먼저, 안전을 위해 차단기 패널의 전원을 끄세요. 설치 중 감전을 방지하는 가장 중요한 단계입니다.
2. 기존 콘센트 제거: 기존 콘센트를 조심스럽게 빼내고 모든 전선을 분리하세요. 분리하기 전에 전선이 현재 어떻게 연결되어 있는지 확인하세요.
3. 전선 및 부하선 식별: 전원선(전기 패널에서 나오는 전선)과 부하선(다른 콘센트로 가는 전선)을 찾으세요. GFI 콘센트에는 이러한 연결 부위가 명확하게 표시되어 있습니다.
4. 전선 연결: "LINE"이라고 표시된 GFI 콘센트 단자에 전원선을 연결하세요. 일반적으로 여기에는 전원선(검정색), 중성선(흰색), 접지선(녹색 또는 노출된 전선)이 포함됩니다.
5. 부하선 연결(해당되는 경우): 동일 회로에 있는 다른 콘센트에 하류 보호를 제공해야 하는 경우에만 부하 단자를 사용하십시오. 해당 콘센트만 보호하는 경우 부하 단자에 캡을 씌우십시오.
6. 상자에 콘센트 설치: 전선을 전기 상자 안으로 조심스럽게 접어 넣고 제공된 나사로 GFI 콘센트를 고정하세요. 모든 연결 부분이 단단히 고정되었는지 확인하세요.
7. 벽면 플레이트 부착: 벽면 플레이트 커버를 콘센트 위에 설치하고 벽면에 꼭 맞게 놓이도록 합니다.
8. 전원 복구 및 테스트: 차단기 패널의 전원을 다시 켜세요. "테스트" 버튼을 누르면 콘센트가 꺼질 것입니다. "재설정" 버튼을 눌러 전원을 복구하세요. 이것으로 설치가 제대로 되었는지 확인할 수 있습니다.

전기 기술자를 불러야 할 때

회로 차단기가 자주 작동하거나, 불빛이 깜빡거리거나, 윙윙거리는 소리가 나거나, 콘센트에서 약간의 타는 냄새가 나는 것은 전문가의 조사가 필요한 전기 문제의 징후일 수 있습니다. 다른 회로 차단기, 전기 패널 업그레이드 또는 대체 배선 추가와 같은 주요 전기 장비의 교체 또는 설치는 항상 전문가의 책임 하에 이루어져야 안전 기준 및 지역 규정을 준수해야 합니다.

문제 해결을 시도했지만 어떻게 해야 할지 모르겠다면, 도움을 요청하는 것이 위험으로부터 자신을 보호하고 마음의 평화를 되찾는 데 도움이 될 수 있습니다. 전기 시스템의 안전이나 기능에 대해 확신이 서지 않는다면 주저하지 말고 전문가에게 문의하세요.

전문가의 관심이 필요한 주요 경고 신호

• GFCI 트리핑이 자주 발생합니다. GFCI 콘센트가 명확한 원인 없이 자주 트립되는 경우
• 타는 냄새: 전기 콘센트나 패널 근처에서 타는 냄새가 나는 경우
• 깜박이는 불빛: 가전제품을 켜면 불빛이 어두워지거나 깜빡거립니다.
• 따뜻한 콘센트 또는 접시: 만져보면 따뜻한 느낌이 나는 콘센트나 벽면 플레이트
• 스파크: 장치를 연결하거나 분리할 때 눈에 띄는 스파크가 있는 경우
• 전기 패널 문제: 재설정이 유지되지 않는 차단기 또는 따뜻하게 느껴지는 패널

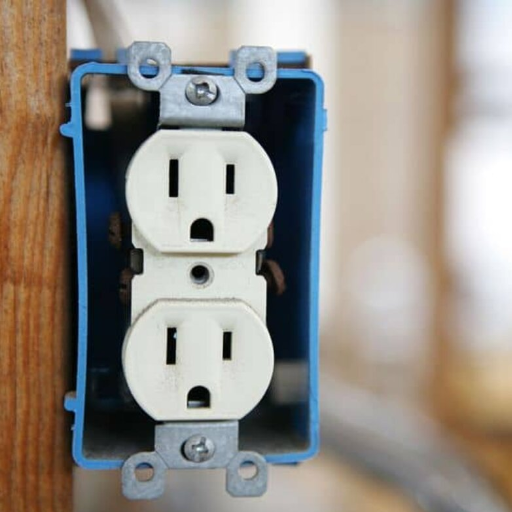

유지보수 및 테스트

GFI/GFCI 콘센트의 지속적인 보호를 위해서는 정기적인 유지관리 및 테스트가 필수적입니다. 이러한 장치는 매달 테스트하여 정상 작동 여부를 확인해야 합니다.

월별 테스트 절차

1. 테스트 버튼을 누르세요: 콘센트의 "TEST" 버튼을 누르세요. 콘센트의 전원이 즉시 꺼져야 합니다.
2. 정전 확인: 콘센트에 꽂힌 모든 장치의 전원이 꺼졌는지 확인하세요. 재설정 버튼이 튀어나와 있어야 합니다.
3. 재설정 버튼을 누르세요: "RESET" 버튼을 눌러 콘센트에 전원을 다시 공급하세요.
4. 전원 복구 확인: 전원이 복구되었는지, 연결된 모든 장치가 정상적으로 작동하는지 확인하세요.

GFCI 교체가 필요한 신호

• 테스트 및 재설정 버튼이 제대로 작동하지 않습니다.
• 트립 후 콘센트가 재설정되지 않습니다.
• 콘센트가 원인없이 자주 트립됩니다
• 콘센트나 버튼에 눈에 띄는 손상이 있음
• 매장은 10~15년 이상 된 곳입니다.
• 콘센트 주변의 화상이나 변색

비용 고려 사항

GFI/GFCI 설치와 관련된 비용을 이해하면 주택 소유자가 전기 안전 개선을 위한 예산을 세우는 데 도움이 됩니다.

맺음말

이러한 장치의 중요성은 아무리 강조해도 지나치지 않습니다. 전기 사고 사망자 수를 최대 83%까지 감소시킨 것으로 입증된 GFI/GFCI 콘센트는 가정 및 상업용 건물의 전기 안전에 있어 가장 중요한 발전 중 하나입니다. 욕실, 주방, 옥외 공간 및 기타 고위험 장소와 같이 습기가 많은 곳에 설치하는 것은 권장 사항일 뿐만 아니라 현대 건축법규에서도 의무화되어 있습니다.

이 종합 가이드의 주요 내용은 다음과 같습니다.

• GFI와 GFCI는 동일한 안전 장치에 대한 상호 교환 가능한 용어입니다.
• 이 장치는 4~6밀리암페어만큼 작은 전류 불균형을 감지합니다.
• 심각한 부상을 방지하기 위해 1/40초 이내에 대응합니다.
• 다양한 응용 분야와 환경에 맞게 여러 유형을 사용할 수 있습니다.
• 적절한 작동을 위해서는 정기적인 월별 테스트가 필수입니다.
• 전문적인 설치로 안전 규정 준수 보장

전기 안전 개선을 원하는 주택 소유자든, 전기 설비 개보수를 계획하는 DIY 애호가든, 또는 설비 작업을 하는 전문 전기 기술자든 GFI/GFCI 보호에 대한 이해는 필수적입니다. 이 장치들은 감전으로부터 우리를 보호하는 최전선 역할을 하며, 도입 이후 수많은 생명을 구해왔습니다.

전기 안전은 절대 저해되어서는 안 됩니다. 설치, 유지 관리 또는 문제 해결에 대해 의문이 있는 경우 항상 자격을 갖춘 전기 기술자와 상담하십시오. 전문적인 설치 또는 상담에 대한 소액 투자만으로도 심각한 부상을 예방하고 전기 시스템이 모든 현행 안전 기준을 충족하도록 할 수 있습니다.
