J형 열전대 와이어 온도 측정 활동에서 널리 사용되는 구성 요소로, 그 기능과 작동성이 칭찬할 만하기 때문입니다. 이 유형은 종종 철-콘스탄탄 열전대라고 하며, 실제 온도 -200°C~750°C(-328°F~1382°F) 범위에서 효율적으로 작동합니다. 산업, 실험실 및 HVAC에서 J형 열전대의 적용이 주로 높은 감도와 빠른 응답 시간으로 인해 일반적인 많은 응용 분야가 있습니다. 이 문서에서는 J형 열전대 와이어의 기본 기능을 다루며, 여기에는 구조 유형, 온도 한계, 적용 분야, 이점 및 선택 및 사용에 대한 표준이 있는 장벽이 포함됩니다. 따라서 독자는 이 문서의 목적인 J형 열전대 와이어를 완전히 알게 될 것입니다.
무엇이 J형 열전대?
이해 열전대 기초
열전대는 한쪽 끝이 영구적으로 융합된 두 개의 극성 금속으로 만들어진 온도 측정 장치로, 열 차이가 있는 곳에 전압을 제공합니다. 더 구체적으로, 전체 프로세스는 Seebeck 효과에 기반을 두고 있으며, 이에 따라 접합된 온도 제어 와이어와 그 개방된 끝의 접합부는 온도 구배가 존재할 때 전류를 유도합니다. 생성된 이 전압은 그런 다음 읽혀지고 허용 가능한 온도 단위로 표시됩니다. 열전대의 분류는 제품 및 구성 재료(유형 J, K, T 등)의 설계와 온도 범위 및 정밀 기기와 같은 작동 특성에 따라 이루어집니다. 그들은 강하고 내구성이 뛰어나고 응답이 빠르며 산업적으로 다양한 분야에서 사용될 수 있기 때문에 많은 응용 분야를 찾습니다.
어떻게 J형 열전대 일하세요?
J형 열전대는 제벡 효과의 일반 원리를 기반으로 하는 장치입니다. 이 장치는 일반적으로 철과 콘스탄탄으로 만들어진 서로 다른 재료로 만들어진 두 와이어의 접합부에서 온도 변화가 있을 때 전압이 유도되는 방식으로 작동합니다. 이 경우 핫 접합부라고 하는 프로브 팁은 콜드 접합부라고 하는 다른 쪽 끝에서 유지되는 기준 온도보다 높은 온도에서 유지되고, 그에 따라 전위차가 발생합니다. 전압이 유도되더라도 생성된 전압은 열전 센서의 분리된 끝 사이의 차이의 함수입니다. 전압은 온도 값을 기록하는 온도 측정기에도 제공됩니다. 실제 응용 프로그램에서 J형 열전대가 사양 온도 범위에도 불구하고 정확한 판독값을 제공하지 못하는 것은 상대 감도 문제를 언급하지 않고는 강조할 수 없습니다.
J형 열전대와 다른 유형의 열전대 비교
이러한 진술은 구성, 작동 온도, 효과 및 적용의 적절성과 같은 요소를 고려할 때 K형 및 T형 열전대와 대조될 수 있습니다.
- 재료 구성 : J형 열전대는 철과 콘스탄탄을 사용하는 반면 K형 열전대는 크로멜과 알루멜을 사용합니다. 구리/콘스탄탄 T형 열전대. 이러한 다양한 재료는 열 및 전기적 특성에 영향을 미치는 다양한 구성을 가지고 있습니다.
- 온도 범위 : J형 열전대는 약 -40°C~750°C(-40°F~1830°F)의 온도 범위에서 효과적입니다. 이에 비해 K형 열전대는 -200°C~1260°C(-328°F~2300°F)의 더 넓은 범위에서 효율적입니다. T형 열전대는 -200°C~350°C(-328°F~662°F) 사이에서 최적의 온도 작동을 보입니다.
- 민감도 및 정확도: J형 열전대는 낮은 온도와 중간 고온 범위에서 높은 감도와 정확성을 특징으로 합니다. 따라서 온도 제어가 매우 중요한 응용 분야에 적합합니다. Jones보다 덜 민감한 K형 열전대는 더 광범위한 사용 범위가 필요한 고온 환경에 적용됩니다. 적절한 안정성 특성을 갖춘 T형 열전대도 극저온 범위에서 작동합니다.
결론적으로, 온도 범위, 정확도, 센서 사용 조건 측면에서 응용 프로그램의 특정 요구 사항을 충족시키기 위해서는 참조 문제에 가장 적합한 열전대 유형을 사용해야 합니다.
권리를 선택하는 방법 열전대 와이어?
선택 시 고려해야 할 요소 열전대 와이어
- 열전대 유형: 결과를 정확하게 측정할 수 있도록 올바른 열전대 유형(J, K, T 등)을 사용하는 것이 좋습니다.
- 온도 등급 : 적용 시 예상되는 최대 온도에서 절연이 녹는 것을 방지하려면 적절하게 절연된 전선을 선택하세요.
- 절연재 : 날씨 상황에 따라 올바른 단열재를 선택하세요(예: 폴리우레탄에는 유리 섬유, 추운 기온에는 PVC).
- 와이어 게이지 : 용도에 따라 와이어 게이지를 적용하세요. 와이어가 두꺼울수록 전류는 더 높아지지만 유연성이 부족합니다.
- 환경 조건 : 부식, 습기, 마모와 같은 와이어의 특성에 대한 환경을 고려하고, 그에 따라 해당 물건에 적합한 와이어 특성과 재료를 선택하세요.
- 길이 및 구성: 설치 장소와 측정 지점에 따라 보상 전선, 연장 전선 등의 적합한 전선 길이와 구성을 결정합니다.
차이점 열전대 등급 및 연장 등급 와이어
열전대 등급 와이어는 정의된 범위에서 직접 온도 측정을 돕는 각 열전대의 열전기적 특성에 맞게 제작됩니다. 이러한 유형의 와이어는 센서 접합부에 적용되어 열 오프셋을 피하고 더 나은 정확도를 달성할 수 있습니다. 반면, 연장 등급 와이어는 열전대 신호를 측정 기기로만 전달하도록 설계되었습니다. 측정 접합부에서 사용하도록 의도된 것이 아닙니다. 일부 연장 등급 와이어는 열전대 등급 와이어와 유사한 열전기적 특성을 나타낼 수 있지만, 뜨겁거나 다른 그러한 조건에서는 성능이 좋지 않습니다. 이것이 애플리케이션 요구 사항에 따라 올바른 선택을 하는 것이 중요한 이유입니다.
권리 선택하기 AWG 당신의 신청을 위해
올바른 미국 전선 규격(AWG)을 선택하는 것은 전선의 성능과 안전성에 영향을 미치는 여러 가지 중요한 요소를 포함하는 문제입니다. 우선, 케이스에 필요한 최대 전류는 얼마입니까? 게이지 번호가 낮은 전선은 과열되지 않고도 더 높은 전류 전달 용량을 갖습니다. 둘째, 전선 길이를 살펴보는 것이 중요합니다. 거리가 길수록 전압이 떨어지므로 효율성과 성능을 유지하기 위해 더 두꺼운 전선이 필요합니다. 다른 고려 사항으로는 설치 장소, 온도, 습도 또는 특정 화학 물질의 존재 여부가 실제로 사용할 절연 종류와 전선 규격을 결정할 수 있습니다. 마지막으로, 선택을 결정할 때 적용 가능한 다른 규제 표준 및 해당 분야의 안전 코드는 선택을 제한하기보다는 도움이 되어야 합니다. 따라서 최상의 AWG를 얻으려면 많은 측면을 고려하고 적절하게 균형을 맞춰야 합니다.

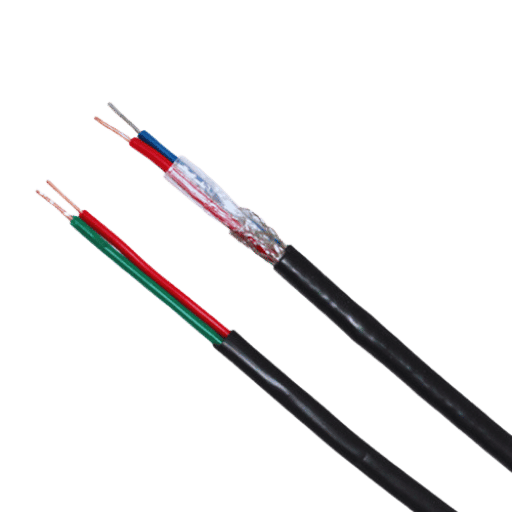

유형 격리 J형 열전대 와이어용
개요 PVC 절연
J형 열전대 와이어는 대부분 PVC(폴리염화비닐)로 절연되는데, 그 이유는 우수한 유전율과 내습성 때문입니다. -20°C~85°C(-4°F~185°F)의 온도 범위에서 잘 작동하며 환경 스트레스에 대한 성능이 우수합니다. PVC로 만들어졌기 때문에 유연성이 적당하고, 특히 설치 중에 쉽게 취급할 수 있습니다. 유일한 단점은 고온이나 유해 화학 물질에 노출되는 응용 분야에는 적합하지 않다는 것입니다. 따라서 PVC는 많은 표준 응용 분야에 적합하지만, 절연 재료를 선택할 때 환경 조건과 온도 요구 사항을 해결하기 위한 적절한 예방 조치를 취해야 합니다.
언제 사용 하는가? PFA 절연
PFA(폴리플루오로알콕시 폴리머) 재킷은 응용 프로그램이 더 나은 구조적 안정성, 내화학성 및 유연성을 추구할 때 J형 열전대 와이어에 가장 적합합니다. PFA는 -200°C에서 약 260°C(-328°F)의 매우 높은 온도까지 매우 낮은 온도를 견딜 수 있으며, 약 Romag 온도까지 견딜 수 있습니다. PVC는 실패합니다. 이러한 특성을 통해 설치 및 관리 케이블이 만들어집니다 더 나은 전기적 특성과 적은 마찰 표면으로 인해 더 쉽습니다.
PFA 단열재 재킷의 적용:
- 고온 응용 분야: PFA는 열전대가 일반적으로 산업용 용광로나 화학 공장에서 요구되는 높은 열에 노출될 때 사용됩니다.
- 화학 물질 노출: 화학적 좌중 기술 PFA는 공격적인 화학 물질이나 용매와 여러 번 접촉하는 열전대에도 적용하기에 적합하여 장치를 보호하고 시간이 지나도 효과를 유지합니다.
- 항공우주 및 핵: PFA 단열재는 열적, 전기적 안정성이 매우 높아 항공우주 및 핵 시스템에도 널리 사용됩니다. 단열재가 파손될 경우 심각한 안전 문제가 발생할 수 있기 때문입니다.
주요 데이터 포인트 :
- 온도 제한: -200°C ~ 260°C(-328°F ~ 500°F).
- 유전체 강도 : 1밀리미터당 약 20킬로볼트의 전압이 고전압 인가에 대한 높은 유전 강도인 킬로볼트로 변환됩니다.
- 화학적 특성: PFA의 가장 두드러진 특징은 대부분의 산과 염기 및 용매 분리에 대한 뛰어난 내화학성으로, 이로 인해 다양한 산업에 적합합니다.
보시다시피, PFA 절연은 성능의 신뢰성과 안전 요구 사항 충족 측면에서 불리한 조건에서 사용될 경우 J형 열전대에 가장 적합합니다.
Benefits of 유리 섬유 절연
유리섬유 단열재는 효과, 에너지 효율성, 음향 성능 면에서 여전히 최고의 선택입니다. 이것들의 중요성은 과장할 수 없습니다.
- 에너지 효율: 유리섬유 단열재는 매우 높은 열 저항(R-값)을 가지고 있어 열 전달을 최소화하고 결과적으로 난방 및 냉방에 사용되는 에너지 사용량을 줄입니다. 이러한 효율성은 에너지 절감으로 이어질 수 있으며 이는 상당히 비용 효율적일 수 있습니다.
- 사운드 흡수 : 소리를 흡수할 수 있는 독특한 특성이 있어 주택, 사무실, 공장 등 소음이 발생하는 대부분의 장소에서 사용됩니다.
- 내연성: 유리섬유는 발화하지 않아 건물의 전반적인 화재 안전에 기여합니다. 이 속성은 화재 발생 시 중요한 시간을 제공할 수도 있습니다.
- 내습성: 적절한 처리를 거치면 유리 섬유는 습기에 강해져 곰팡이가 생기거나 구조적으로 손상될 가능성이 줄어들며, 특히 습한 환경에서는 더욱 그렇습니다.
- 적용 폭: 가볍고 유연하기 때문에 다루기 쉬운 유리 섬유 단열재는 벽, 천장, 지하실 등 거의 모든 곳에 적용할 수 있으며, 심지어 드레이핑 구조물을 형성하는 데에도 사용할 수 있습니다.
요약하자면, 유리 섬유 단열재는 주거 및 상업 건물 모두에서 열적 편안함과 에너지 효율성을 향상시키는 것을 목표로 하는 비용 효율적이고 안전하며 최첨단 기술입니다.

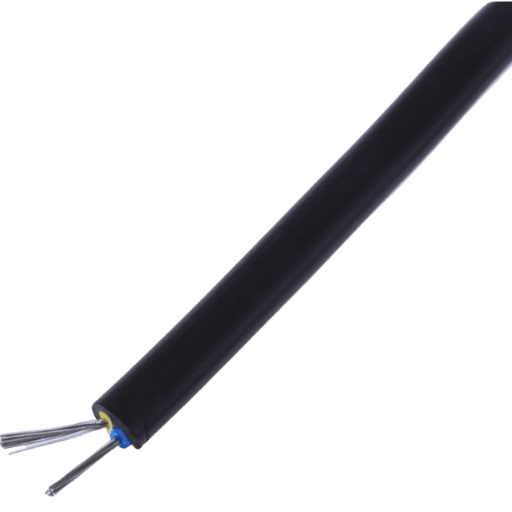

정보 자주 묻는 질문 J형 열전대
어떤 온도 범위가 가능합니까? J형 열전대 핸들?
J형 열전대는 대략 -40도 셀시우스에서 750도 셀시우스(-40도 및 1382도 화씨) 범위의 온도를 측정할 수 있습니다. 이 열전대 유형에는 철선과 콘스탄탄선이 포함되어 있으며, 주어진 온도 범위에서 작동이 잘 됩니다.
주요 사양 :
- 저온 한계: 범위의 한 예로 -40도 C의 낮은 범위가 있으며, 이는 냉장 또는 극저온 응용 분야에 유용합니다.
- 고온 한계: J형 열전대도 약 750°C의 상한선을 가지고 있어 제조 활동과 야금 활동 모두에서 수행할 수 있는 여지가 있습니다.
어플리케이션 : J형 열전대의 온도 판독값은 -40~750도 C 사이의 작동 온도를 포함하는 응용 분야 등 여러 다른 분야에서도 사용할 수 있습니다.
주의: 그러나 이 경우 750도 C와 같이 고온에 철선을 노출시키는 것은 권장되지 않으며 전선이 끊어지지는 않지만 센서가 실제로 드리프트되어 잘못된 온도 판독이 발생합니다. 따라서 이러한 고온이 필요한 경우 K 또는 T 열전대 유형이 더 나은 옵션입니다.
J형을 올바르게 연결하는 방법은 무엇입니까? 열전대?
J형 열전대를 올바르게 연결하고 정확한 판독값과 안정성을 얻으려면 다음 단계를 따라야 합니다.
- 전선을 벗기십시오. 철선과 콘스탄탄선의 끝부분에서 약 1/4 정도의 절연체를 제거하여 전선 가닥이 풀리지 않도록 주의하세요.
- 극성 식별: 양(콘스탄탄)과 음(철) 전선에 주의하여 잘 식별되었는지 확인하십시오. 양전선은 일반적으로 측정 장치의 양전단에 부착되고, 음전선은 음전단에 부착됩니다.
- 터미널에 연결: 열전대 헤드의 노출된 전선을 디지털 온도계, 데이터 로거 등과 같은 측정 장치의 해당 소켓에 단단히 부착합니다. 이는 나사 단자, 납땜 또는 열전대 커넥터를 사용하여 수행할 수 있습니다.
- 연결 확인: 주요 연결이 완료되면 신호 전송을 방해하는 신호 끊김이 없는지 견고성과 보안성을 확인하세요.
- 교정 : 모든 전선을 연결한 후에는 원하는 온도 측정을 달성하기 위해 작업의 특성에 따라 열전대를 교정해야 하는 경우가 있습니다.
이러한 조치를 고려하면 J형 열전대 사용자는 이를 설치하고 효과적으로 사용할 수 있으며, 여러 가지 방법으로 온도 측정의 분해능을 높일 수 있습니다.
사용할 수 있습니까 열전대 연장선 J형은요?
예, J형 열전대도 J형 열전대 연장선에 연결할 수 있지만, 그러한 연장선이 J형 사용을 위해 의도된 경우에만 가능합니다. 이러한 연장선은 철-콘스탄탄 열전대 J형 열전대를 형성하는 것과 동일한 재료를 사용합니다. 적절한 연장선은 측정의 영광과 관계없이 열적으로 오류를 용이하게 하고 최소화합니다. 그러나 정확한 판독을 위해 기준 접합부의 온도를 안정화하는 데 연장선을 사용하는 경우 극도로 주의해야 합니다. 항상 제조업체에 관련 지침을 확인하십시오. 호환 연장선 설치.

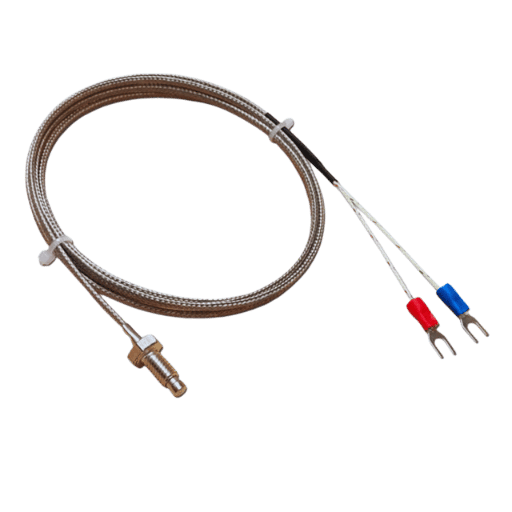

관련 항목 및 J형 열전대용 액세서리
공통의 커넥터 J형 열전대와 함께 사용
J형 열전대의 일반적인 커넥터는 다음과 같습니다.
- 소형 커넥터: 이러한 커넥터는 크기가 작고 연결성이 우수하고 신뢰할 수 있으므로 소규모 애플리케이션에 사용됩니다.
- 표준 커넥터 : 이 범주에 속하는 커넥터는 더 크고 견고하기 때문에 혹독한 산업 환경을 견딜 수 있습니다.
- 패널 장착 커넥터: 이러한 고정 커넥터는 분리가 필요하지 않지만 안정적으로 유지 관리 목적으로 커넥터에 쉽게 접근할 수 있는 경우에 사용됩니다.
- 방수 커넥터: 이러한 커넥터는 습기가 유입되는 것을 방지하고 정확한 측정을 보장하기 위해 습한 환경이나 실외에 어디에나 적용됩니다.
정확한 측정을 보장하기 위해 Type J 열전대 커넥터에 따라 적절한 사양을 갖춘 커넥터만 사용하세요.
베스트셀러 열전대 프로브 정확성을 위해
최상의 정확도를 얻기 위해 다양한 열전대 프로브를 선택할 수 있습니다. 즉, 재료 호환성, 프로브 설계 및 응답 시간을 고려하는 것이 중요합니다. Type J 열전대의 경우 정확도가 높은 프로브는 다음과 같습니다.
- 세라믹 덮개 프로브: 이러한 탐침은 대부분의 혹독한 환경에서도 회복성이 뛰어나고, 열전도도가 좋아 측정의 정확성을 보장합니다.
- 스테인리스 스틸 프로브: 뛰어난 내구성과 내식성을 갖춘 스테인리스 스틸 프로브는 허용 가능한 상호 작용 범위 내에서 온도를 일정하게 유지하면서도 복잡한 용도로 사용할 수 있습니다.
- 저질량 프로브: 저질량 프로브는 반응성이 뛰어나 빠른 열 평형을 달성할 수 있으며, 이는 동적 온도 측정에 도움이 됩니다.
- 침지 프로브: 이러한 탐침은 액체 측정용으로 설계되었으므로 측정 대상 매체에 완전히 담가서 정확도를 높일 수 있습니다.
측정에 필요한 정확도를 얻고 유지하려면 특정 응용 분야의 요구 사항과 작동 조건에 따라 프로브를 선택하는 것이 좋습니다.
구매처 열전대 와이어?
열전대 와이어를 찾을 때, 고품질 재료를 주문할 수 있는 공급업체를 선택하는 것이 중요합니다.
- 오메가 엔지니어링(omega.com): Omega Engineering은 사용되지 않은 산업용 열전대 목록 외에도 다양한 게이지와 길이의 Type J 열전대 와이어와 같은 열전대에 대한 상품적 연결을 제공합니다. 또한 적절한 기술 문서와 함께 장비에 대한 포괄적인 지원도 제공합니다.
- 써모커플닷컴 (thermoconnect.com) 는 다양한 종류의 열전대 열선 와이어를 제공하는 열전대 사이트입니다. 잘 정리된 사이트와 제품 데이터 시트를 통해 효율적인 제품 구매가 가능합니다.
- 오토메이션다이렉트(automationdirect.com): 소매점 AutomationDirect는 다양한 용도로 사용할 수 있는 비용 효율적인 열전대 와이어를 보유하고 있습니다. 와이어와 이러한 정보의 전달에는 메시지에 실제 고객의 설명과 리뷰가 있습니다.
이러한 공급업체는 널리 알려져 있으며 다양한 열전대 와이어 구매 요구 사항을 충족할 수 있습니다.
참조 출처
자주 묻는 질문
질문: 열전대 와이어의 종류는 무엇이며, 어떤 용도로 사용되나요?
A: J형 열전대 와이어는 다양한 산업 분야에서 사용되는 특정 유형의 온도 감지 와이어입니다. 이 유형의 와이어에서는 전도성 철 도체와 콘스탄탄(구리-니켈 합금) 와이어 쌍을 번갈아 가며 사용하여 열을 생성합니다. 일반적으로 섭씨 0~750도(화씨 32~1382도) 범위의 온도를 측정하는 데 사용되는 이 와이어는 플라스틱, 고무 및 저온 야금 산업에서 널리 사용됩니다.
질문: J형 열전대 와이어에 일반적으로 사용되는 와이어 게이지는 무엇입니까?
A: J형 열전대 와이어는 또한 가장 인기 있는 AWG 24를 포함한 여러 게이지로 생산됩니다. 일부 애플리케이션의 경우 AWG 24 솔리드의 J형 열전대 와이어를 사용할 수 있습니다. 사용 가능한 다른 게이지는 다음과 같습니다. AWG 20, 22, 24, 26은 작업 중인 프로젝트의 목적에 따라 사용할 수 있습니다.
질문: K형 열전대 와이어와 J형 열전대 와이어의 차이점은 무엇인가요?
A: 둘 다 온도를 측정하지만 J형과 K형 열전대 와이어는 사용된 재료와 작동 온도 범위가 다릅니다. J형은 철과 상수 도체로 구성되며 최대 750°C의 온도에서 사용할 수 있습니다. K형은 크로멜과 알루멜 도체로 구성되며 최대 1250°C의 온도를 측정할 수 있습니다. 반면 K형은 고온 영역에서 사용하기 위해 일반적인 설계 특징으로 자주 적용됩니다.
질문: 산업용/아마존 J형 열전대 와이어 카테고리에서 고객은 무엇을 할 수 있나요?
A: 아마존에서 J형 열전대 와이어, 그라디언트, 전기 및 산업 섹션, 테스트 및 측정 온도 습도 센서와 관련하여 J형 열전대 와이어 플라스틱, 전기 와이어 온도라는 카테고리가 종종 발견됩니다. 열전대, 온도 조절 및 산업 자동화와 관련된 하위 카테고리에서 관찰할 수 있습니다.
질문: 소비자들은 별도로 제작된 J형 열전대 와이어와 함께 무엇을 더 구매하는 경향이 있습니까?
A: 다른 고객들은 J형 열전대 와이어와 함께 열전대 연결 헤드, 데이터 로깅 애플리케이션, 피로미터, 열가소성 덮개, 심지어 K형 다른 열전대 와이어와 같은 다른 품목을 함께 구매하기로 선택합니다. 이 외에도 고객은 스풀이나 릴과 같은 와이어 보관 시스템을 구매하는 경향이 있습니다.
질문: 고객이 요청하면 J형 열전대 와이어 릴은 얼마나 오랫동안 판매됩니까?
A: J형 열전대 와이어는 여러 길이로 쉽게 구할 수 있지만 대부분 10야드(10야드) 스풀을 사용하는 경향이 있습니다. 그럼에도 불구하고 프로젝트 요구 사항과 공급업체는 일반적인 25, 50 또는 100야드 길이도 허용합니다.
질문: J형 열전대 와이어에는 어떤 종류의 가열 및 열전대 와이어 장벽이 적용됩니까?
A: J형 열전대 와이어는 대부분 PFA(퍼플루오로알콕시) 코팅으로 공급되며, 이는 고온을 견딜 수 있고 화학적 영향에 완전히 강합니다. 또는 유리 섬유, 캡톤 또는 PTFE와 같은 전기 절연 재료가 포함될 수도 있으며, 이는 필요한 응용 분야 및 온도 범위에 따라 다릅니다.
질문: J형 열전대 와이어를 연장 와이어로 사용하는 것이 허용됩니까?
A: 네, J형 열전대 연장선 또는 열전대 등급 전선을 사용하여 측정 기기와 열전대 센서 사이의 거리를 늘릴 수 있습니다. 그러나 온도 측정을 위해 측정 거리를 연장할 때는 적절한 유형의 연장선(이 경우 J형)을 사용하는 것이 중요합니다.
질문: 열전대 와이어 유형에 맞는 올바른 부품 번호는 어디에서 찾을 수 있나요?
A: J형 열전대 와이어의 올바른 부품 번호를 찾으려면 와이어 게이지(예: AWG 24), 절연 유형(예: PFA), 단선 또는 연선, 단일 또는 J형 열전대 듀플렉스 와이어와 같은 몇 가지 측면을 염두에 두어야 합니다. 각 제조업체는 공통 코딩 시스템을 가지고 있습니다. 따라서 가장 실용적인 방법은 카탈로그나 제품 사양을 참조하여 어떤 부품 번호가 적합한지 파악하는 것입니다.
