대부분의 사람들은 태양 에너지 시스템을 고려할 때 태양 배선을 합법적 인 요소로 일축합니다. 그러나 지속 가능하고 신뢰할 수있는 설계를 구성하려면 매우 중요합니다. 올바른 태양 광 케이블은 태양 전지 패널에서 인버터까지 중단없이 전력을 공급하고 수신함으로써 시스템의 효율적인 성능과 내구성있는 안전성을 제공합니다. 이 기사는 주변의 신비를 풀고자합니다 태양 전지판 배선 또한 하나 요구 사항에 따라 설정에 필요한 적절한 케이블 유형을 선택하는 데 필요한 건전한 이해를 가지고 있는지 확인하면서. 이 작품은 당신이 a 여부 관객의 모든 유형에 대한 의사 결정에 도움이되는 모든 필수 및 기술 요구 사항을 다룰 것입니다 태양광 전문가 또는 집 에너지 효율적인 솔루션으로 전환하려고 합니다.

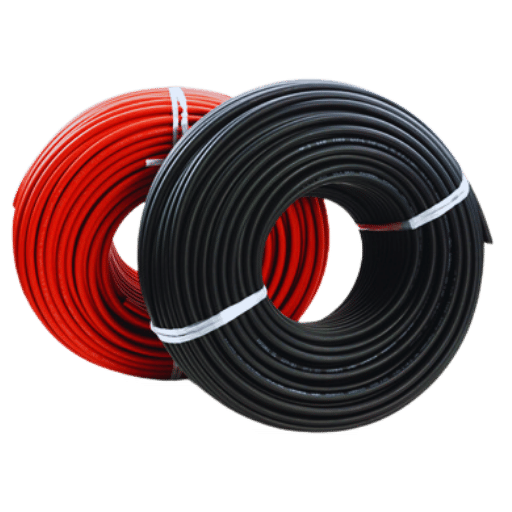

태양 케이블은 무엇이며, 왜 중요한가요?
태양광 케이블은 태양광 (PV ) 시스템에 맞게 제조된 특정 전기 케이블입니다. 태양광 패널을 변압기 및 배터리 컨트롤러와 같은 구성 요소에 연결하고 전기의 흐름이 중단되지 않도록 보장합니다. 태양광 케이블은 중요하며 품질에 대한 어떠한 손상도 없이 강한 UV,고온 및 습기로 구성된 극한 환경 및 대기 조건에서 기능해야 합니다. 태양광 케이블은 시스템의 신뢰성과 안전성을 보장하는 최고 수준의 전기 연결을 보장하기 때문에 우수한 품질을 자랑합니다. 따라서 태양광 케이블은 태양 에너지 시스템의 중요한 부분입니다.
태양 케이블과 일반 케이블의 차이점
태양 광 케이블과 일상 용품에 사용되는 케이블은 광범위하게 동일한 범주로 분류되지만 응용 분야,재료 및 디자인에서 상당히 다양합니다. 케이블 간의 차이점은 아래에 강조 표시되어 있습니다:
- 내구성: 태양 케이블은 태양 케이블이 적외선 방사선 같이 가혹한 환경 조건에서 지속하기 위하여 디자인된다는 점에서 보통 케이블과 다릅니다. 보통 케이블은 그런 조건에서 일반적으로 지속되지 않을 것입니다.
- 절연: 그런 케이블은 거의 무엇이든 저항할 수 있다 고 튼튼한 그런 절연제로 만듭니다. 반면에,보통 케이블에는 절연제에 있는 기준이,그것 또한 격리되는 것을 막습니다 있습니다.
- 전압 및 전류: 태양 전지판을 둘러싸는 것은,말하자면, 고전압을 능률적으로 취급할 수 있는 볼트 케이블을 요구하고 안전하게 힘을 옮깁니다. 그러나,정상적인 케이블은 낮은 에너지 취급 수용량 때문에 그런 대기권에서 문제가 될 것입니다.
- 유연성: 원하는 위치에 태양광 패널을 설치하려면 케이블의 이동과 굽힘이 필요하며, 이러한 목적을 위해 태양광 케이블은 일반 전선과 달리 매우 유연합니다.
이 모든 점들은 태양열 발전 시스템과 관련하여 비교할 수없는 일반 케이블과 태양열 케이블의 차이를 명확하게 보여줍니다. 이러한 케이블을 실온 응용 분야에서 사용하려면 손상 될 위험이 있으므로 낮은 표준이 설정되는 이유와 방법에 대한 감각을 완전히 파악할 수 있습니다.
일반적으로 태양 설치에 사용됩니다
- 태양광(PV) 케이블: 이러한 유형의 케이블은 태양광 패널을 인버터나 기타 전기 부품에 연결하는 등 태양광 발전 시스템에 사용하기 위한 것입니다. 이 케이블은 또한 UV 방사선과 열저항입니다. 기업을 지배하는 기준에 의하여,PV 케이블 EN 50618 와 같은 케이블은 - 40 °C 의 최소한도 작동 온도를 위해 평가되고 90°C의 최대 및 장기 사용을 위해 이상적인 120°C의 정격 피크까지.
- 문자열 케이블: 끈 케이블은 그것의 변환장치에 DC 힘의 이동에 있는 효율성을 개량하는 시리즈에 있는 몇몇 태양 전지판의 상호 연결을 위해 디자인됩니다. 이 끈 케이블은 주위 조건의 변화에도 불구하고 효과적이어야 하고 절연제는 수시로 기계 및 열 힘의 조합에 예정한 포용력으로 건축됩니다.
- 접지 케이블: 접지 케이블은 태양계에서 상당한 부담을 견디며 그 역할은 전기 시스템을 접지해야하는 안전 요구 사항이기 때문에 길 잃은 전기 커리의 가능성을 방지하는 것입니다. 이 케이블은 최소 저항 및 최대 전도도에 관한 AED 60228 의 요구 사항을 충족해야합니다.
- AC 케이블: 인버터는 그리드 또는 an에 연결됩니다 전원 케이블을 이용한 전기 부하 교류 (AC) 케이블로 알려져 있습니다. 이 케이블은 대부분의 케이블이 600 볼트 이상의 등급을 가지고 있기 때문에 고전압 레벨을 효율적으로 처리 할 수 있습니다.
- 배터리 연결 케이블(오프그리드 시스템): 태양전지를 사용하는 독립형 시스템에서는 배터리를 인버터나 충전 컨트롤러에 연결하는 고품질 케이블이 필요합니다. 이러한 케이블의 대부분은 구리 함량이 높고 플라스틱 단열재가 있어 손실이 거의 없이 많은 양의 에너지를 전달할 수 있습니다.
태양 광 시스템은 케이블이 특정 전력 수준을 제공 할 수있을뿐만 아니라 엄격한 설치 및 안전 프로토콜을 준수 할 수 있어야합니다. 최근 연구에 따르면 일반 케이블 대신 고품질 태양 광 케이블을 선택하면 전력 손실이 평생 동안 발전 시스템에서 최대 30 퍼센트까지 감소합니다. 이는 오늘날 태양 에너지 솔루션에 필요한 시스템의 전체 출력을 크게 향상시킵니다.
태양광 발전 시스템을 위한 케이블의 역할
태양 에너지 체계는 특정 조건을 위해 만들어지고 디자인되는 많은 케이블을 이용합니다. 태양 케이블을 위해,DC 와 AC 케이블인 2 개의 주요한 종류가 있습니다. AC 케이블이 변환장치에서 전기 신호를 전기 격자 또는 저장 단위 중 하나에 전달하기 위하여 이용되는 동안,DC 케이블은 변환장치에 광전지 패널을 연결합니다. 이 케이블은 극단적인 UV 노출,온도 변화,및 기계적 변형을 그러므로 저항해야 합니다 높은 내구성으로 건설됩니다.
에너지 규정을 준수하기 위해 평판이 좋은 회사는 제품에 태양 DC 케이블을 사용하고 케이블의 절연은 각각 최대 1500V 및 -40C ~ 90C 의 전압 및 온도를 견딜 수 있도록 특별히 제작되었습니다. 가장 일반적으로 사용되는 재료 중 하나는 가교 폴리에틸렌 (XLPE) 입니다. 보수적으로 부드럽고 지속적인 열 손상에 대한 차폐를 제공하기 때문입니다. 프리미엄 케이블에는 에너지 손실 기술도 통합되어 요소의 기능을 도울 수 있습니다. 예를 들어,저저항 구리 도체로 인한 에너지 손실은 20% 로 감소되어 전체 시스템 출력을 향상시키는보다 전통적인 재료와 비교할 때 놀라운 개선이었습니다.
표준 준수의 중요성
의 전류 태양 광 발전 케이블 화재 위험으로부터 무결성과 안전을 달성하기 위해 국제 표준에 적합해야 합니다. IEC 62930 과 같은 핵심 규정은 PV 케이블 및 난연제의 절연 및 전류 운반 용량에 대한 최소 요구 사항을 규정합니다. 표준을 따르지 않으면 짧은 시간 내에 시스템이 완전히 소진되어 출력이 영구적으로 감소하고 화재가 발생할 위험이 높아집니다. 또한 표준을 충족하도록 보장하는 인증 스탬프가 있으면 설치 승인 프로세스를 수행하기가 더 쉽고 태양 전지 어레이의 수명이 향상됩니다.
품질 케이블을 갖는 것은 녹색 에너지의 생성을 촉진하는 동시에 낮은 유지 보수 및 가동 중지 시간의 감소를 보장합니다. 많은 경우 초기 투자로 품질 및 인증 된 준수 케이블을 갖는 것이 시스템 운영 중 비용 비용을 낮추는 방법을 보여줍니다; 따라서 태양 광 발전 인프라에서의 활용은 매우 중요합니다.

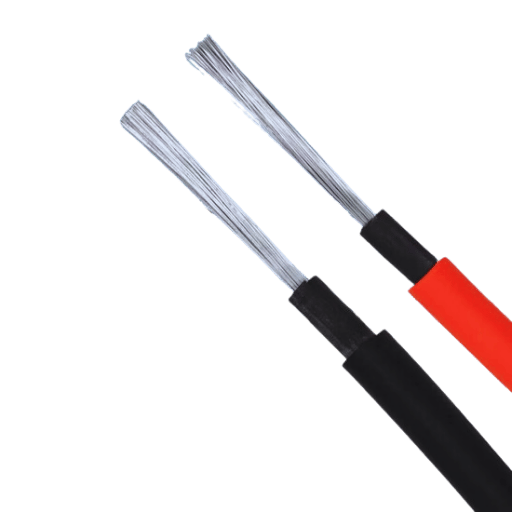

당신은 어떻게 당신의 체제 적당한 태양 철사를 선택합니까?
와이어 크기 및 케이블 크기에서 고려해야 할 요소
- 와이어 전류량 용량: 이것은 결정적입니다. 그러나 불필요하게 큰 전선을 선택하지 마십시오. 프로젝트 비용이 증가하기 때문입니다. 목표는 너무 뜨거워지지 않고 추정 된 최대 에너지를 운반 할 크기의 전선을 선택하는 것입니다. 전선의 성능에 영향을 미치는 다양한 유형의 요소와 전선의 장력은 항상 전선의 성능에 비례한다는 점을 항상 고려하십시오.
- 전압 강하: 태양광 케이블 사이의 거리가 필요 이상으로 긴 거리를 초과해야 하는 경우가 매우 자주 발생합니다. 이것은,어김없이, 약간의 장력 손실을 초래할 것이므로,모든 연결은 장력 손실을 극복해야하는 충분한 전압을 가져야한다. 태양계의 일부 사이의 비 와이어 연결은 약점이기 때문에 항상 피해야한다.
- 온도 등급: 태양 케이블 전선과 연관될 때 고온이 일정할 수 있으므로 암페어 수표가 산술적으로 어렵습니다. 지정된 전선이 특정 고온을 견딜 수 있도록 사용하기 전에 항상 전선을 교차 게이지하십시오.
- 절연: 태양에 드러내는 연결 철사에 관하여 조차 생각하지 마십시오. 이것은 항상 그럴듯한 위험이고,옥외 임명 도중,날씨 손상은 또한 안으로 인수분해되어야 합니다; 그러므로,강화한 절연제 및 습기를 가진 케이블을 이용하십시오; UV 는 손상의 기본적인 원인으로 고려되어야 합니다.
- 규칙 및 규정: 이것은 말할 필요도 없지만 IEC, UL 등과 같이 정해진 지침을 준수하지 않는 전선을 사용하지 마십시오. 특히 태양계의 경우 항상 해당 지침을 충족하고 태양계의 기능을 손상시키지 않는 전선을 구입하십시오.
이러한 측면을 모두 충분히 고려하면 적절한 와이어와 케이블을 측정하고 절단한 후 태양열 장치에 부착할 수 있을 것이라고 확신합니다.
태양계의 전압 등급 이해
전압 등급은 태양광 발전 시스템의 설계와 안전의 핵심입니다. 태양광 패널,인버터, 케이블은 취할 수 있는 전압의 양이 제한되어 있으며,이 제한은 전압 등급으로 알려져 있습니다. 저는 이미 태양광 패널과 인버터가 서로 다른 전압에 대해 등급을 매길 수 있으며 전압 호환성을 무시하면 손실과 잠재적인 장비 손상을 초래할 수 있다고 밝혔습니다.
주거용 규모에서 태양광 발전 시스템은 12 볼트,24 볼트,48 볼트 구성과 같은 다양한 구성으로 존재합니다. 예를 들어 독립형 태양광 구성은 장비 손실을 최소화하기 위해 이러한 구성의 사용을 배치할 수 있는 반면,48 볼트 시스템은 더 큰 설정에서 더 높은 전력 출력을 허용합니다. 상업용 또는 유틸리티 규모의 프로젝트의 경우 전압 시스템이 600,1000 또는 1500 볼트로 설치되는 것을 흔히 볼 수 있는데,이는 전력 전송이 가능한 거리를 크게 확장하기 때문입니다.
태양 전지판의 사양을 검토하는 동안 개방 회로 전압 또는 Voc 및 최대 전력 전압 매개 변수가 시스템 성능에 영향을 미칠 수 있으므로 염두에 두어야 합니다. 대부분의 태양 전지판의 전압은 주변 온도와 햇빛 강도에 따라 결정됩니다. 즉,온도의 작은 변화라도 전압에 영향을 미칠 수 있습니다; 예를 들어 저온에서 더 높은 볼트가 생성되는 경우가 있습니다. 예를 들어 300W 태양 전지판의 Voc 는 약 40V,Vmp 는 약 33V 일 수 있습니다. 그러나 모든 시스템의 설계에는 안전 계수를 수용해야 합니다.
일부 규칙은 특정 애플리케이션의 최대 전압 레벨을 관리합니다; 이는 규정이 전압 선택에도 직접적인 영향을 미친다는 것을 의미합니다. 예를 들어, 미국의 NEC(National Electrical Code)는 안전한 실행을 위해 시스템을 올바르게 설치하기 위한 지침을 설치했으며 이는 대부분 더 높은 엔드 볼트에 사용됩니다.
태양계에 맞는 정확한 전압 등급을 이해하고 선택하면 안전 요구 사항을 준수하고 시스템이 다양한 조건을 견딜 수 있도록 보장하면서 작동 효율성을 최적화할 수 있습니다.
직렬 또는 병렬 구성에서 최고의 태양 전지 패널 선택
태양광 시스템을 구성하는 동안 태양광 패널을 직렬 또는 병렬 구성으로 구성할 때 특정 요구 사항을 고려하도록 보장합니다. 직렬 구성은 전류를 제한하면서 전압을 최대화합니다. 이 구성은 더 높은 인버터 전압에서 가장 효율적으로 작동하는 장거리 설치 또는 시스템에 가장 적합합니다. 다른 한편으로는 병렬 구성을 사용하면 전압을 일정하게 유지하면서 최대 전류를 허용하므로 이 구성은 개별 패널에 드리워진 그림자에 더 탄력적으로 적용하면서 더 높은 전력 수요에 가장 적합한 옵션이 됩니다. 결국 내 결정은 시스템이 더 큰 전기적 호환성으로 작동할 수 있도록 하는 것과 애플리케이션이 사용하는 것을 목표로 하는 에너지 양을 번갈아 가며 결정합니다.

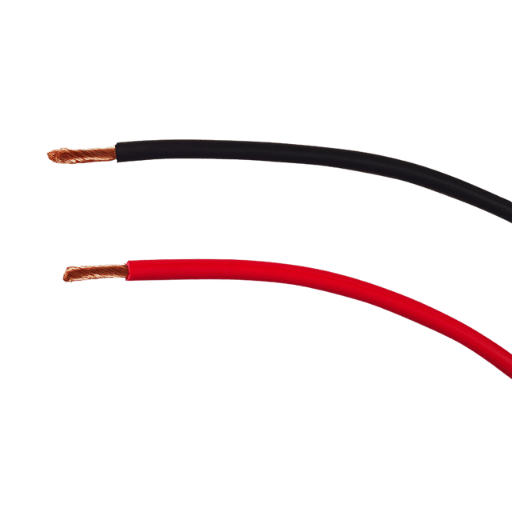

태양 케이블의 다른 유형은 무엇입니까?
태양계에서 사용되는 다양한 종류의 태양 케이블
태양광 케이블
- 태양광 응용 분야를 위해 특별히 설계된 이 케이블은 탄력성이 있고 햇빛에 강하며 매우 높은 온도에서 작동할 수 있습니다. 주요 목적은 태양광 패널에서 인버터까지 DC 전력을 전달하는 것입니다.
AC 케이블
- AC 케이블은 인버터에서 그리드 또는 부하로 교류를 전달하기 위해 사용됩니다. 일반적으로 이러한 케이블은 난연성이며 실외 및 밀폐 위치 모두에 적합합니다.
지구가 활성화합니다
- 지구가 가능하게 하는 것은 태양계 전체를 지구화하는 역할을 하여 전기적 고장이나 번개에 부딪히는 것을 방지하기 때문에 필요합니다.
배터리 케이블
- 이 응용 분야의 배터리 케이블은 배터리와 같은 저장된 에너지 구성 요소로 구성된 태양계의 두 번째 단계를 가능하게합니다. 이 케이블은 배터리를 인버터 또는 충전 컨트롤러에 연결하며,그 목적은 배터리 또는 배터리가 과충전되어 배터리를 손상시키지 않도록하는 것입니다. 이 케이블은 두꺼운 절연뿐만 아니라 큰 전류를 전달할 수 있어야합니다.
이러한 모든 유형의 케이블은 상호 연결되어 있지만 각 케이블은 효율성과 안전성을 보장하기 위해 시스템 내 특정 용도나 목표에 활용됩니다.
PV 와이어가 태양 전지판 설치에 적합한 이유는 무엇입니까?
PV 철사는 광전지 체계와 연결에서 사용되고 현대 태양 배열의 기능을 위해 가장 중요합니다. 그들의 디자인 및 건축은 태양,습기, 열에 장기간 노출과 같은 조절 성분을 영속하기 위하여 맞추어집니다. PV 철사는 그것의 구조에서 다양한 환경 성분에 탄력성을 지키는 자외선과 불에 저항하는 절연재가 있습니다.
태양 전지판은 1000 의 볼트의 최대에 작동합니다; 그러나,PV 철사는 2000 볼트까지 등급을 가진 패널에,더 많은 전기 절연제를 포장하고 태양계에 의해 위에 두는 엄함을 저항할 수 있습니다. PV 철사는 UL 4703 와 NEC 와 같은 다른 안전 등급에,그들을 상업 주거 건물에 있는 사용을 위해 믿을 수 있는 만드는 일치한다는 것을 보였습니다. 더하여,다양한 PV 철사는 - 40 에서 194oF (-40 에서 90) 를 평균하는 온도를 위해 평가되어,극한 기상 조건에 있는 사용을 위해 다재다능하게 합니다.
PV 철사의 또 다른 생명 특성은 전기 결함의 가능성을 매우 감소시키고 그들의 기계적인 저항을 증가하는 표준 철사에 비교된 더 두꺼운 절연제의 사용과 더불어 그들의 절연제입니다. 바다와 습한 대기권에서 특히,전도도 및 부식에 필요한 저항을 개량하기 위하여,이 철사는 주석으로 입힌 구리 지휘자를 이용합니다. 그런 특성은 태양 식물의 가혹한 작동 조건에 있는 PV 철사의 성과를 효과적으로 강화하고 재생 가능 에너지의 효과적인 발생 그리고 전송을 승진시킵니다.
태양광 응용 분야의 use-2 와이어 이해
USE-2 (지하 서비스 입구) 와이어는 실외 또는 지하 사용을 위해 견고성과 신뢰성을 위해 설계된 태양 에너지 시스템에 사용되는 많은 구성 요소 중 하나입니다. 열경화성 절연이있는 단일 도체로 구성되어 햇빛,습기 및 마모에 대한 저항력이 뛰어나 추가 도관없이 특정 조건에서 직접 매립에 사용할 수 있습니다. 또한 단열재는 600 볼트이며 습하고 건조한 환경에서 최대 90 °C까지 견딜 수 있습니다.
USE-2 와이어의 예외적 인 유형은 특히 견고성과 유연성이 필요한 경우 NEC (National Electrical Code) 요구 사항을 준수합니다. 탁월하게 입증하기 위해 USE-2 와이어는 광전지 시스템의 DC 측에 설치되어 태양 광 모듈을 인버터 또는 결합기 상자에 연결하며 이러한 모듈은 장기간 동안 극한의 환경 조건을 겪습니다. 최근의 평가에 따르면 실외 USE-2 와이어는 25 년 이상의 기간 동안 안정적으로 수행 할 수 있으며 이는 태양 전지판의 평균 수명 기간과 같습니다.
USE-2 케이블은 시스템 요구에 따라 14 AWG 에서 4/0 AWG 에 이르는 일반적인 크기로 여러 종류로 제공된다는 것만으로도 충분합니다. 올바른 선택과 같은 모범 사례 철사 계기 그리고 굴곡 반경 제한을 관찰하면 성능이 향상되고 전송 중 전력 손실이 방지됩니다. USE-2 와이어는 저렴한 가격에 높은 내구성을 갖기 때문에 대부분의 태양열 설치에 주요 후보로 남아 있습니다.

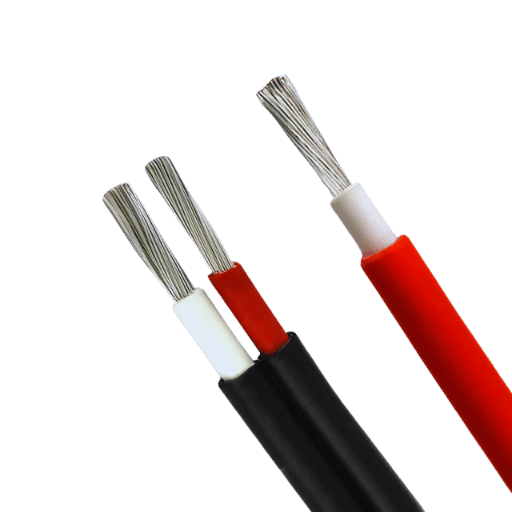

태양 전지 패널 배선은 태양 광 충전 컨트롤러와 어떻게 작동합니까?
인버터에 태양 전지 패널을 연결
태양광 패널을 인버터에 통합하려면 다음 단계를 따라야 합니다:
- 태양광 패널을 결합기 상자에 연결하십시오: 태양 전지 패널에서 양극 및 음극 단일 와이어를 가져와 여러 또는 여러 패널 출력을 두 개의 와이어로 통합하는 결합기 상자에 연결합니다.
- 올바른 배선 확인: 인버터에 공급되는 시스템의 전압 및 전류 출력에 영향을 미치므로 배선 정책(직렬, 병렬 또는 조합 여부)을 확인하십시오.
- 충전 SL 분리 스위치: 필요에 따라 서비스를 수행하기 위해 태양광 어레이에서 인버터를 안전하게 끌 수 있는 분리 스위치를 사용하십시오.
- 필요한 경우 충전 컨트롤러를 콤바이너 박스 출력 단자에 연결합니다: 충전 컨트롤러가 있는 시스템의 경우 결합기 상자의 출력을 충전 컨트롤러의 입력 단자에 연결해야 합니다. 그렇지 않으면 인버터 연결로 진행합니다.
- 인버터의 입력 단자에 전선을 연결합니다: 태양 전지 어레이 또는 전하 컨트롤러에서 인버터의 입력 단자에 양극 및 음극 리드를 연결합니다. 이러한 모든 연결은 안전해야하며 극성이 정확해야합니다.
- 지구를 통합하세요: 전기 규정을 준수하기 위해 모든 구성 요소를 지구에 올바르게 연결하십시오.
- 시스템 검사: 인버터를 켜기 전에 모든 연결이 안전한지 확인하는 동시에 시스템에 결함이나 불규칙성이 있는지 확인하십시오.
이러한 절차를 통해 태양광 패널과 인버터 사이를 안전하고 효과적으로 연결할 수 있어 에너지 효율을 유지할 수 있습니다. 피팅하기 전에 항상 제조업체와 현지 당국을 참조하십시오.
태양광 설정에서 태양광 충전 컨트롤러의 중요성
태양 광 발전 시스템의 작동은 적절하고 안전하며 효율적인 작동을 보장하는 태양 광 충전 컨트롤러라는 구성 요소를 사용합니다. 주요 목적은 태양 전지 패널에서 배터리로 흐르는 전력을 제어하여 과충전이나 과방전이 없도록하여 배터리가 손상 될 수 있습니다. 충전 컨트롤러가 없으면 에너지 저장 시스템은 너무 빨리 마모되기 쉽고 효율성이 낮으며 심지어 안전하지 않은 상황에 처할 수도 있습니다.
요즘 대부분의 충전 컨트롤러에는 MPPT(최대 전력점 추적) 및 PWM(펄스 폭 변조)과 같은 기능이 함께 제공됩니다. MPPT 컨트롤러의 역할은 다음을 얻는 것입니다 태양 전지판에서 최대 출력 전압과 전류의 최적 매개변수를 조정하여 다른 방법에 비해 시스템 효율성을 최대 30%까지 높입니다. 이와 대조적으로 PWM 컨트롤러는 비용이 저렴하고 장치가 간단하며 전력 요구 사항이 높지 않은 소규모 시스템에 적합합니다.
더 나아가 태양광 발전 시스템과 함께 이미 존재하는 배터리 시스템은 부하 제어,온도 보상,과전류 보호 등 충전 컨트롤러가 제공하는 보호 기능으로 인해 더 안정적이고 오래 지속됩니다. 따라서 예를 들어 온도 보상은 다양한 상황에서 배터리의 더 나은 작동을 위해 주변 온도에 따라 충전 조건을 조정합니다. 최근 업계 전문가들이 실시한 보고서의 데이터에 따르면 충전 컨트롤러를 효과적으로 사용하면 배터리 수명이 평균 2~3년 정도 증가하는 것으로 나타났습니다.
태양광 발전 시스템을 구축할 때 에너지 흐름의 균형을 맞추고 안전을 확보하려는 핵심 기능적 목표가 달성되므로 태양광 충전 컨트롤러의 사용이 적절해집니다. 태양광 시스템 충전 컨트롤러는 배터리가 충전될 때 배터리에 적용되는 전류와 전압을 조절하고 태양광 발전원에서 과도한 에너지 흐름을 방지하도록 설계되었습니다.
최대 전력을 위해 태양광 발전 시스템을 최적화합니다
태양 에너지 시스템의 최적화를 극대화하기 위해서는 몇 가지 구체적인 전략을 구현하는 것뿐만 아니라 최근의 기술 발전을 통합하는 것이 중요합니다. 특히 가장 효과적인 전략 중 하나는 태양 전지 패널의 적절한 배치 및 위치 지정 에너지 출력을 최대 20 퍼센트까지 높일 수 있다는 연구 결과가 있기 때문에 지리적 위도에 의해 제어되는 이러한 태양 전지 패널이 왜 그렇게 높은 수요에 있는지에 대한 혼란이 거의 없습니다. 더 나아가 하루 종일 태양의 움직임에 따라 회전하는 추적 시스템은 고정 틸트 시스템보다 25-35% 범위의 비율로 에너지 포집을 더욱 증가시킵니다.
또 다른 중요한 방법은 고효율 광전지 (PV) 패널을 사용하는 것으로 에너지 출력을 크게 향상시킵니다. 현재 PV 시장을 측정 할 때 PERC (Passivated Emitter and Rear Cell) 또는 하프 컷 셀 기술이 적용 된 최신 패널이 표준 실리콘 패널과 비교하여 22% 를 쉽게 넘는 효율성을 달성 할 수 있다는 것을 쉽게 알 수 있습니다. 따라서 이러한 고급 타일은 공기 역학적 인버터 시스템과 쌍을 이루어 상업용 또는 가정용 목적으로 가장 많이 생성 된 에너지가 사용되도록합니다. 최근 통계를 고려할 때 98% 이상의 인버터 장치 효율성 향상은 주목할만한 작동 시스템 성능 향상을위한 충분한 공간을 표시한다고 말하는 것이 안전합니다.
정기적인 유지보수 또한 또 다른 필수 요소가 될 수 있습니다. 광전지의 아주 작은 먼지나 잔해 또는 차광도 수확되는 에너지를 최대 25% 까지 줄일 수 있습니다. 패널은 깨끗하게 유지되어야 하며,높은 에너지 수익을 보장하기 위해 식생 성장과 인접한 건물을 아끼기 위해 차광 제한을 인정해야 합니다. 반면,에너지 관리 시스템을 사용하면 사용자가 문제를 식별하고 지체 없이 해결할 수 있도록 시스템 성능에 대한 실시간 TW 를 제공합니다.
마지막으로,에너지 저장 기술,특히 사이클 효율이 좋은 리튬 이온 배터리는 더욱 관련성이 높아지고 있습니다. 첨단 저장 기술로 설치된 태양 광 응용 프로그램의 통합으로 사람들은 낮은 조명 조건에서 높은 햇빛 시간 동안 생산 된 초과 에너지를 저장할 수 있습니다. 새로운 배터리 시스템은 90% 이상의 왕복 효율을 가지며 저장된 에너지를 회수 할 때 에너지 손실을 최소화합니다.
이러한 기술과 접근 방식을 결합함으로써 사용자는 태양광 발전 시스템의 수익을 극대화할 수 있으므로 에너지 지출을 줄이고 보다 지속 가능한 에너지 경제를 구축하는 데 도움이 됩니다.

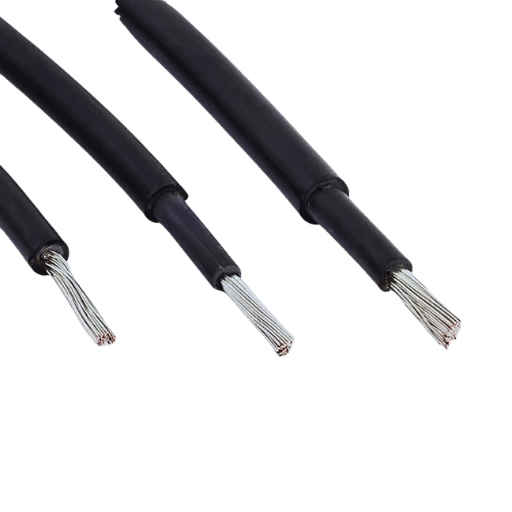

태양광 케이블의 적절한 설치가 중요한 이유는 무엇입니까?
태양광 설치 모범 사례
태양 광 발전 시스템에서 케이블의 올바른 배치의 중요성은 지나치게 강조 할 수 없습니다. 왜냐하면이를 수행하지 않으면 안전 문제,성능 저하 및 시스템 수명 손실로 이어질 수 있기 때문입니다. 몇 가지 모범 사례는 다음과 같습니다:
- 적합한 케이블 유형을 고용하십시오: 환경 조건을 견딜 수있는 UV 저항 및 내후성 케이블과 같은 태양 광 전용 케이블의 활용은 제한되어야합니다.
- 안전한 케이블 라우팅: 케이블의 노출은 날씨,동물, 또는 기계적인 힘에 의해 초래된 마모로 이끌어 낼 수 있다 것과 같이 피해야 합니다. 케이블 배선은 클립 또는 도관이 고용되어야 한다는 것을 의미합니다.
- 케이블 길이 최소화: 배선 거리를 가능한 한 작게 유지하면 에너지를 절약하고 시스템의 전압 강하를 최소화하는 데 도움이 됩니다.
- 적절한 연결을 보장합니다: 전류 손실이나 사고는 커넥터를 잘못 사용하거나 장치를 단단히 연결하지 못하여 발생할 수 있습니다. 따라서 모든 연결을 확인하는 것이 중요합니다.
- 전기 코드 및 표준을 따르십시오: 시스템 내에서 안전과 규정 준수를 보장하는 국제 및 현지 기관에서 설정한 표준이 있습니다.
- 접지를 고려하십시오: 전기 고장이나 서지를 방지하기 위한 시스템의 케이블 및 구성 요소를 효과적으로 고정하면 시스템과 사용자의 부상이나 손상을 피할 수 있습니다.
케이블 설치 및 기타 최적의 성능 및 안전 표준에 대해서는 위의 지침을 따를 수 있습니다.
태양광 패널 배선으로 안전 유지
적절한 안전은 사용자,서비스 인력뿐만 아니라 전체 구조에 가장 중요합니다. 왜냐하면 이러한 시스템은 조립 시 관련된 자산과 자원의 무결성과 내구성을 강화해야 하기 때문입니다. 아래는 태양광 패널 배선으로 안전을 유지하기 위한 자세한 지침입니다:
- 올바른 절연 유형을 갖는 배선 사용: 태양 케이블은 UV 노출뿐만 아니라 고온을 포함할 수 있는 극한 조건에서 작동하도록 배선되어 있습니다. 이상적인 예는 PV1-F 또는 H1Z2Z2-K 케이블로,산업 요구 사항을 충족한다는 것을 확인한 후에만 태양 전지판 설치에 권장됩니다.
- 과전류에 대한 보호 설치: 필요한 전류와 일치하는 퓨즈 또는 회로 차단기를 유지하고 과부하를 방지하여 전선이나 기타 구성 요소의 손상을 방지하십시오. 이러한 과전류 보호 장치의 크기가 적절하면 전기적 고장이 상당히 완화되는 것으로 관찰되었습니다.
- 정기적으로 검사 및 유지 관리를 수행하십시오: 정기적 인 유지 보수는 고무적인 비율 인 거의 삼십 퍼센트만큼 전기적 결함의 발생을 최소화 할 수 있습니다. 특히 파손 된 전선이나 부식 된 금속 피팅에 대해 모든 납땜 된 연결을 검사 할 때 특히 그렇습니다.
- 올바르게 표시: 모든 전선은 물론 관련 부품에도 적절한 라벨을 부착하여 납땜이나 수리 중에 필요한 전선을 쉽게 찾을 수 있도록 해야 합니다. 그래픽 기호에 대한 IEC 60417 과 같은 국제 표준에 따라 라벨링을 항상 인식하십시오.
- 아크 결함으로부터 보호하기 위한 프로세스 마련: 오늘날 기기에는 AFCI – 아크 결함 회로 차단기 – 전선 내의 아크 결함을 감지하고 완화 할 수있는 장치가 설치되어 있습니다. 에너지부가 수행 한 연구에 따르면 AFCI 는 결함이있는 배선과 관련된 화재 위험을 70 퍼센트까지 줄일 수 있습니다.
- 시스템 운영자에게 적절한 교육을 제공하십시오: 적절한 교육은 안전의 중요성에 초점을 맞추고,올바른 운영 또는 유지 관리 방법을 따르도록 태양 광 설치에 종사하는 인원에게 제공되어야한다. 교육 이니셔티브는 안전 준수율을 크게 향상시키는 것으로 입증되었습니다.
위에서 언급한 모든 관행이 통합되면 태양광 패널 배선은 가능한 모든 위험을 줄이는 동시에 효율성을 향상시켜 전체 시스템의 지속 가능성을 향상시키도록 설계될 수 있습니다.
PV 시스템 설치 중 흔히 발생하는 실수
광전지 (PV) 시스템은 청정 에너지를 생산하는 데 도움이되지만,불량하거나 부적절한 설치는 예상보다 빨리 비효율성,안전 위험 및 시스템 고장으로 이어질 수 있습니다. 어떤 새로운 기술과 마찬가지로,그들의 설치 중에 만들 수있는 수많은 실수가있다; 가장 일반적인 것들 중 일부는 관련 데이터와 함께 아래에 주어진다 – 문제가 얼마나 깊은지를 보여주기 위해:
- PV 시스템의 부적절한 크기: 에너지 소비에 대하여 물리적인 체계의 크기를 결정하는 빈약한 것은 가장 일반적인 과실의 한개입니다. underpowering 는 운영하기 위하여 요구된 에너지의 양을 제한하고,과잉 힘으로 재원이 낭비해 얻을 것이라는 점을 의미하는 동안,따라서 투자 수익에 ROI 를 감소시키는 짐 견적의 사용은,짐 가장 소프트웨어 뿐 아니라,수용량의 적당한 수준이 디자인되고 계획되었다는 것을 보장합니다.
- 잘못된 기울기 및 방향: 많은 시스템에서 에너지 출력은 태양 전지의 기울기와 방향에 매우 민감합니다. 태양 전지 패널이받는 햇빛의 양을 최대화하는 것이 효율성에 필수적입니다. 연구에 따르면 기울기 또는 방향이 충분하지 않으면 지역에 따라 에너지 효율이 20-30 퍼센트 감소합니다. 최적의 기울기를 결정하기위한 기초로서 설치자는 태양 광 패스 파인더 도구를 사용하는 것이 좋습니다.
- 열악한 전기 연결: 배선 연결이 느슨하거나 제대로 수행되지 않으면 성능이 저하되고 심지어 전기 화재가 발생할 위험이 있습니다. 이전 연구에 따르면 4건 중 약 1건에서 전기 연결 복잡성이 PV 시스템 고장의 원인인 것으로 나타났습니다. 압착 기술뿐만 아니라 우수한 품질의 커넥터를 사용하면 이러한 위험을 완화하는 데 도움이 될 수 있습니다.
- 접지 부족: 시스템의 안전과 효과적인 기능을 보장하려면 PV 시스템에 적절한 접지량을 설치하는 것이 필수적입니다. 근거가 약한 PV 시스템은 전기 서지 또는 낙뢰로 인해 손상되기 쉽습니다. 미국의 NEC (National Electrical Code) 와 같은 규정을 준수하면 이러한 위협을 피할 수 있습니다.
- 음영 문제: 나무, 건물 또는 기타 물체가 PV 시스템을 부분적으로 차단하면 작업에 영향을 미칠 수 있습니다. 어떤 단 하나 세포 막힘든지 50% 조차 전체적인 PV 끈의 효율성을 감소시킬 수 있다는 것을 보였습니다. 마이크로 변환장치 또는 힘 낙관자의 사용은 각 기능하는 세포를 개인적으로 낙관하는 것을 허용하기 때문에 이 문제를 해결하는 것을 도울 수 있습니다,따라서의 음영을 감소시키.
- 잘못된 구성 요소 일치: 정격 인버터, 패널, 배터리가 다르면 부품의 비효율성과 장비의 오작동까지 초래할 수 있습니다. 예를 들어, 시스템에 필요한 균일한 AC 전압 레벨이 공급되지 않는 상황에서는 DC 정전이 발생할 수 있습니다. 이러한 경우 효율성을 보장하려면 제조업체의 사양뿐만 아니라 구성 요소의 호환성을 따라야 합니다.
- 부적절한 문서: 배선도 또는 시스템 구성 조차 같이 부적당한 문서는 복잡한 과정,이러한 재설계 선동되었을 것입니다 그러나 동반한 보증 기간을 따랐을 것입니다 시스템의 문제 해결 그리고 정비를 앞으로 만듭니다. 철저한 문서의 완전한 세트는 디자인을 고치는 것을 돕도록 필요합니다.
업계 모범 사례에 따라 이러한 오류 중 일부를 수정하면서 PV 시스템을 설치하면 예상 수명 주기 동안 생산된 목표 에너지가 성숙해집니다.
자주 묻는 질문 (FAQ)
Q: 태양 전지 어레이에 사용되는 태양 광 케이블의 주요 유형은 무엇입니까?
A: 태양 전지판을 구성하는 두 종류의 전기 케이블에는 DC 태양 광 케이블과 AC 케이블이 있습니다. DC 케이블은 인버터를 태양 전지판에 배선하는 데 필요한 반면 AC 케이블은 인버터에서 전기 패널로 전기를 운반하기 때문에 중요합니다. 두 종류 모두 특수 절연이 된 구리선으로 만들어졌으며 실외용으로 사용됩니다. 또한 가혹한 기상 조건을 견딜 수 있습니다.
Q: 태양 전지판 설치를 위해 전선의 올바른 크기를 어떻게 선택합니까?
A: 우선,태양 전지판의 전력량,태양 전지판의 수,패널과 인버터 사이의 거리 등 이러한 요소를 고려해야 합니다. 한 가지 일반적인 규칙이 더 있습니다: 전력 손실을 줄일 수 있는 큰 와이어 크기에 대한 고전류 및 장거리 호출 특정 시나리오에서 어떤 와이어 크기를 선택해야 하는지 알려면 태양광 패널 배선에 대해 자세히 읽어보거나 전문 설치업체에 문의하는 것이 좋습니다.
Q: 태양 전지판을 병렬로 연결하는 것이 왜 유리한가요?
A: 내가 생각하는 것은 다음과 같습니다: 태양 전지판은 병렬로 연결될 수 있으며 여전히 프로세스에서 많은 이점을 누릴 수 있습니다. 우선,동일한 전압이 지속되는 동안 전류 출력을 높여 특정 시스템 설계에 유용합니다. 또한 구성은 패널 배치에 더 큰 유연성을 허용하고 하나의 패널이 건강에 해롭거나 음영 처리 된 경우 시스템 성능의 상당한 저하로부터 보호합니다. 반대편에서는 병렬 연결이이를 이용하고 증가 된 전류 때문에 더 두꺼운 와이어가 필요합니다.
Q: 시장은 어떤 태양 연결관을 제안하고, 1 개는 어떻게 그들을 선택합니까?
A: 태양 PV 체계의 대부분의 제조자는 이것이 태양 전지판에 연결을 위해 이용되는 연결관의 표준 유형이 된 지금 MC4 연결관을 사용할 것입니다. 그들은 빠르고 안전한 연결을 촉진하기 위하여 디자인되고 또한 각종 기상 조건을 가능하게 해서 실제적으로 만들어졌습니다. Tyco,Amphenol H4,MC3 연결관은 또한 MC4 제작됩니다. 이 목적을 위해 선택된 전기 연결관은 태양 전지판의 채용한 모형 및 설치되는 체계의 필요조건에 달려 있습니다.
Q: 태양 케이블이 나의 체계를 적합하기 위하여 필요로 할 무슨 등급을 결정하기 위한 과정은 무엇입니까?
A: 태양계에서 사용할 수 있는 태양 케이블의 수준을 확인하려면 태양광 패널이 생성할 최대 전류, 로컬 전기 규정에 안전 코드가 필요한지 여부와 함께 시스템에 필요한 전압 등 태양광 패널과 관련된 모든 요소를 고려해야 합니다. 예를 들어 케이블 정격이 최대 전류와 대략 동일하다면 필요한 부하를 초과할 가능성이 있는 최대 전류를 처리할 수 있어야 합니다. 필요한 부하를 계산하려면 주어진 공식을 사용하십시오: 케이블 정격 = (단락 전류 × 병렬 문자열 수 × 1.25) x (1 + 케이블 손실); 보다 정교한 접근 방식을 위해서는 a에 도달하십시오 태양 전지판 철사 가이드.
Q: 태양 전지판과 건전지를 연결하는 동안 사용하기 위하여 제일 철사로 여겨지는 것은 무엇입니까?
A: 태양 전지 패널을 구축하는 데 사용할 수있는 가장 좋은 전선은 구리선이며, 그 절연은 UV 방사선 흡수 및 극한의 온도를 견디는 데 고품질입니다. 이상적으로 연선 구리선은 솔리드 코어 와이어와 달리 유연성이 뛰어나기 때문에 적합하며 덜 ‘실외 사용'등급의 전선을 사용하고 제조업체의 권장 사항을 동반합니다 태양 전지판 가이드 필요한 게이지의 크기에 배터리와 전선의 거리를 연결하면서 태양 전지 어레이의 출력 전류를 염두에두고 배선.
참조 소스
1. 태양에너지 타워를 이용한 실리카 케이블 광섬유의 전달효과 평가 방법
- 저자: LG Rosaet al.
- 게시 위치: 자료, 2022, 15권
- 요약: 본 연구의 초점은 농축된 광섬유 전송을 위해 특별히 제조된 실리카 광섬유 케이블의 성능입니다 조명에 전력을 공급하기 위한 태양 에너지 그리고 난방 시스템. 저자는 태양 복사의 입사각의 다른 각도에서 섬유의 전송 효율을 검사 7 미터 길이의 광섬유 케이블로 초기 실험을 설정했다. 그것은 계약 가능 케이블이 14,7° 보다 낮은 입사각에서 50% 보다 큰 투과율을 가지고 4,5° 보다 낮은 경우 95% 까지 “위성”테스트에서 보여졌다. 이러한 유형의 연구는 태양 에너지 응용 분야,특히 태양 광 발전 타워 광섬유로 만들어진 케이블의 응용 분야에 거대한 잠재력이 존재 함을 나타냅니다(Rosa et al., 2022).
2. 경험적 모델을 사용한 유틸리티 규모 옥상 태양광 PV 플랜트에서 DC 케이블을 가로지르는 전압 강하에 대한 온도 영향
- 저자: LG Rosaet al.
- 출판 위치: 제47차 IEEE 태양광 전문가 컨퍼런스, 2020
- 요약: 이 논문은 유틸리티 규모의 옥상 태양광 발전 시스템 내에서 사용되는 직류 케이블의 전압 강하에 대한 온도의 영향을 조사합니다. 경험적 모델을 통해 연구원들은 온도 변화가 케이블의 성능과 전압 강하량에 어떤 영향을 미치는지 확인할 수 있었으며 이는 케이블의 적절한 크기를 고려하는 데 필수적입니다. 저자들은 온도 상승으로 인해 상당한 수준의 전압 강하가 발생할 가능성이 높으므로 이러한 손실을 줄이기 위해 올바른 크기의 케이블을 사용해야 한다고 결론지었습니다(Desai et al., 2020, pp. 2397–2402).
3. 공학 통계 태양광 발전 케이블 컴퓨터 지원 3D 시스템을 통해
- 저자: Runbiao Liuet al.
- 출판 위치: 2023 컴퓨터, 정보 처리 및 고급 교육에 관한 국제 회의(CIPAE)
- 요약: 작업량을 계산할 때 주요 문제점 중 하나는 전력 케이블인데,이 연구는 태양광 설치를 위한 실시간 케이블 관리를 위해 GPS 기술을 활용하여 해결하고자 합니다. 사용자가 태양 전지의 배선을 시각화할 수 있는 디지털 플랫폼을 제공함으로써 이를 수행하며,이는 작업량 추정의 정확성과 전반적인 시스템 관리 효율성을 높이는 것으로 이번 연구에서 입증되었습니다 (Liu et al., 2023, pp. 156–160).
