배전반 배전의 달인으로서 안전하고 효율적인 배전을 보장하며 현대 전력 시스템의 주요 부분을 담당합니다. 산업 플랜트, 사무실 건물 또는 공공 서비스 시설에서 스위치기어는 정상 및 고장 상태 모두에서 장비를 제어, 보호 및 격리하여 전기 시스템을 안정적으로 운영합니다. 그러나 스위치기어가 무엇이며 그 중요성에 대한 의문이 제기됩니다. 본 강의에서는 전기 스위치기어의 핵심 개념을 심층적으로 살펴보고 주요 기능, 부품 및 용도를 설명합니다. 강의를 마치면 스위치기어가 배전망을 어떻게 보호하고, 중단 없는 에너지 흐름을 보장하며, 가동 중단 시간을 줄이는지 완벽하게 이해하게 될 것입니다.

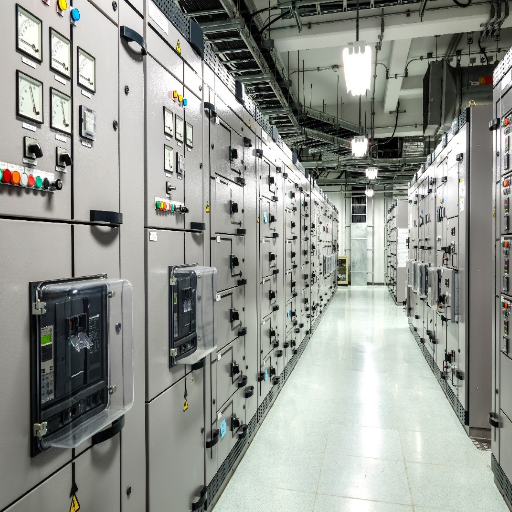

스위치기어 소개
개폐기는 전력 시스템의 필수적인 부분으로, 전기 흐름을 처리, 보존 및 제어하도록 설계되었습니다. 개폐기는 전기 회로 제어, 과부하 또는 단락으로부터 장비 보호, 유지보수 또는 고장 발생 시 시스템 구간 분리라는 세 가지 주요 기능을 수행함으로써 안전하고 효율적인 전력망 운영을 보장합니다. 최신 개폐기는 발전, 송전, 배전부터 산업 및 상업 시설에 이르기까지 광범위한 분야에 활용될 수 있습니다. 개폐기의 신뢰성과 기능성은 에너지 흐름의 연속성과 장비 손상 방지에 매우 중요합니다.
스위치기어의 정의
개폐장치는 회로 차단기, 스위치 및 기타 일반 부품들이 전기 시스템을 제어하고, 분리하고, 보호하는 기능을 수행하는 중앙 집중식 시스템으로 정의됩니다. 모든 배전망의 일부이며, 필수적인 부분으로 정의됩니다. 개폐장치는 일반적으로 저압에서 초고압까지 다양한 전압 레벨에서 작동할 수 있으며, 주요 기능은 앞서 언급한 방식, 즉 고장 전류 차단, 고장 또는 유지보수 시 시스템 분리, 과부하 및 단락 손상으로부터 장비 보호 등을 통해 전력 분배를 보호하는 것입니다. 또한, 개폐장치 기술의 발전으로 시스템 자동화, 신뢰성, 원격 조작성이 더욱 중요해지면서 개폐장치는 현대 전력 산업에 필수적인 장비가 되었습니다.
배전에서 스위치기어의 중요성
개폐장치는 전력 시스템 관리 및 보호에 있어 중요한 요소로, 배전의 신뢰성과 안전성을 보장합니다. 고장 차단, 시스템 보호, 전류 흐름 제어 등 다양한 필수 기능을 수행합니다. 개폐장치는 과부하 또는 단락 시 결함 부품을 자동으로 분리하여 단선 시간과 연결된 장치의 손상을 최소화할 수 있습니다. 또한, 차세대 개폐장치는 정교한 모니터링 및 자동화 기술을 탑재하여 원격으로 작동하고 즉각적인 의사 결정을 내릴 수 있도록 지원합니다. 이러한 기능은 운영 효율성을 향상시킬 뿐만 아니라 유지보수 비용을 절감하고 전력망의 전반적인 신뢰성을 향상시킵니다. 산업, 상업, 가정 등 다양한 분야의 전력 인프라에 대한 증가하는 요구 사항을 충족하기 위해서는 강력한 개폐장치의 사용이 필수적입니다.
전압 레벨 개요
전기 시스템의 전압 레벨은 각 레벨의 크기와 용도에 따라 주로 저전압(LV), 중전압(MV), 고전압(HV)의 세 그룹으로 분류됩니다. 대부분의 용도에서 최대 1,000V AC의 저전압은 조명, 배전, 소형 기계와 같은 주거, 상업 및 산업용으로 광범위하게 사용됩니다. 중전압 범위는 1,000V에서 69,000V까지이며 주로 단거리 전기 배전 및 중형 산업 장비에 전력을 공급하는 데 사용됩니다. 고전압 범주는 69,000V 이상을 포함하며 최소한의 에너지 손실로 장거리 송전선을 통해 전기를 전달하는 역할을 합니다. 전압 레벨에 따라 해당 유전 및 열 응력을 견딜 수 있는 다양한 기계와 절연 시스템이 필요합니다. 표준화된 전압 레벨을 사용하면 그리드 구성 요소의 인터페이싱이 용이해지고 시스템 안전성과 신뢰성이 전반적으로 향상됩니다.
전기 스위치기어의 종류
전압 레벨에 따라 전기 스위치기어는 일반적으로 세 그룹으로 나눌 수 있습니다.
저전압 스위치기어
이 유형의 개폐기는 최대 1,000V의 전압에서 작동합니다. 건물 및 제조 공장 내 배전용으로 널리 사용됩니다. 회로 차단기, 퓨즈, 모선은 안전하고 효율적인 전기 관리를 가능하게 하는 주요 구성 요소입니다.
중전압 스위치기어
이 범주에는 1,000~36,000V의 전압이 포함됩니다. 제조 공장, 변전소 및 대형 상업 시설의 전력 배전에서 주요 전압 범위입니다. 진공 회로 차단기, 계전기 및 변류기는 보호 및 제어 작업에 사용되는 대표적인 부품입니다.
고전압 스위치기어
이 개폐장치는 36,000V 이상의 전압에 정격되어 있습니다. 이 유형은 주로 송전망에서 장거리 전기 흐름을 관리하는 데 사용됩니다. 주요 구성품은 가스 절연 또는 공기 절연 차단기, 단로기, 그리고 서지 피뢰기이며, 시스템 작동 시 안전과 신뢰성을 보장합니다.
중전압 스위치기어
중전압 스위치기어는 1,000~36,000V 범위에서 작동하며, 산업 플랜트, 상업용 건물, 그리고 공공 서비스망에 필수적인 배전원입니다. 주요 용도 중 하나는 전기 제품을 보호, 제어 및 분리하여 전기 시스템의 신뢰성과 안전성을 유지하는 것입니다. 중전압 스위치기어의 주요 부품은 진공, 공기 또는 SF₆ 가스 차단기, 단로기, 접촉기, 그리고 보호 계전기입니다. 이러한 시스템은 고장 감지, 아크 플래시 최소화, 그리고 부하 차단 스위칭을 위한 최신 기술을 탑재하고 있으며, 공간 절약과 운영 효율성을 고려하여 설계되었습니다. 견고한 성능, 유연성, 그리고 모듈식 구성 덕분에 중전압 스위치기어는 변전소, 공장, 그리고 풍력/태양광 발전소에서 흔히 사용됩니다.
저전압 스위치기어
저압 배전반은 최대 1,000V까지의 전압을 관리할 수 있는 전기 시스템의 취약하고 필수적인 부분입니다. 주로 상업, 산업 및 주거 분야에 적용되며, 회로 차단기, 스위치 단로기, 퓨즈, 모터 시동기 등의 부품으로 구성됩니다. 저압 배전반의 주요 목적은 보호 장치로 인한 과부하, 단락 및 기타 오작동을 방지하면서 안전하고 효율적인 전력 분배를 가능하게 하는 것입니다.
지능형 모니터링, 향상된 차단 용량, 그리고 설치 및 확장이 용이한 모듈형 설계를 통합한 최신 저전압 개폐장치는 모든 고급 기능을 갖추고 있습니다. 이러한 시스템은 전력 공급의 신뢰성과 연속성을 보장하므로 높은 수준의 운영 가동 시간이 요구되는 곳에 필수적입니다. 또한, IEC 61439 또는 UL 489와 같은 국제 표준을 준수하여 다양한 응용 분야에서 안전성, 수명 및 규정 준수를 보장합니다.
고전압 스위치기어
고전압 개폐장치는 36kV 이상의 전압을 사용하는 전기 시스템의 관리 및 제어에 필수적입니다. 이러한 시스템은 고장을 차단하고 장비를 손상으로부터 보호함으로써 전기의 안전한 송전 및 배전을 보장하기 위해 설계되었습니다. 시스템을 구성하는 주요 구성 요소는 회로 차단기, 단로기, 변류기, 보호 계전기로, 모두 요구 사항에 따라 고장 전류를 감시, 제어 및 차단합니다.
오늘날의 고전압 개폐장치는 소규모 설비를 위한 가스 절연 개폐장치(GIS), 높은 열 및 유전 절연, 그리고 운영 효율을 위한 실시간 진단 기능 등 많은 발전을 이루었습니다. 이러한 시스템은 IEC 62271과 같은 매우 엄격한 규정을 준수해야 하므로 발전소, 송전선, 산업 시설과 같이 수요가 높은 곳에서 신뢰성, 안전성 및 원활한 사용을 보장해야 합니다. 개폐장치 시스템의 수명과 신뢰성을 극대화하려면 정기적인 유지관리 및 상태 모니터링이 필수적입니다.
| 배전반 유형 | 전압 범위 | 기본 응용 | Key Components |
|---|---|---|---|
| 낮은 전압 | 최대 1,000볼트 | 건물, 제조 공장, 주거 | 회로 차단기, 퓨즈, 모선 |
| 중전압 | 1,000 ~ 36,000 볼트 | 산업 시설, 변전소, 상업 시설 | 진공 회로 차단기, 릴레이 및 전류 변압기 |
| 높은 전압 | 36,000V 이상 | 송전망, 발전소 | 가스절연차단기, 단로기, 서지피뢰기 |
전기 스위치기어의 구성 요소
전기 스위치기어는 다음과 같은 중요한 부품으로 구성됩니다.
- 회로 차단기 – 이러한 장치는 고장이 발생할 경우 전기 회로에 대한 전원 공급을 자동으로 차단하여 손상을 방지하고 안전을 보장하도록 설계되었습니다.
- 스위치 – 이러한 장치는 전기 회로를 열거나 닫는 데 사용할 수 있는 수동 또는 자동으로 작동하는 장치입니다.
- 부스 바 – 이는 다양한 회로에 전기를 분배하는 중심점 역할을 하는 도체입니다.
- 퓨즈 – 과도한 전류로 인해 회로가 타서 끊어지는 보호 소자로, 과부하를 방지합니다.
- 릴레이 – 항상 정상 상태를 모니터링하고, 이상이 발생하면 보호 조치를 활성화하는 자동화 장치입니다.
- 제어판 – 이는 스위치기어 시스템의 작동을 감시하고 제어하는 데 사용되는 인간-기계 인터페이스입니다.
- 절연체 – 이는 시스템 내의 전도성 부분을 분리하고 지지하여 작동을 안전하게 만드는 재료입니다.
- 전류 및 전압 변압기 – 이는 작동의 정확성과 안전성을 목적으로 각각 전류와 전압을 측정하고 모니터링하는 도구입니다.
이러한 모든 부분이 함께 작용하여 전기 분배 시스템의 작동을 효율적이고, 안전하고, 안정적으로 만듭니다.
주요 구성품
스위치기어 시스템의 주요 부품은 배전 시스템의 기능, 안전성, 그리고 효율성을 보장합니다. 주요 부품은 다음과 같습니다.
- 회로 차단기 – 이러한 장치는 과부하 또는 고장 발생 시 전류를 차단하여 장비의 안전을 유지하고 작동을 유지합니다. 최신 회로 차단기는 첨단 고장 감지 기능과 신속한 대응 메커니즘을 갖추고 있어 시스템 다운 시간을 최소화합니다.
- 단로기(절연체) – 단로기는 유지 보수 목적으로 전기 회로를 분리하는 데 사용됩니다. 단로기는 회로를 눈에 띄게 차단하여 작업자에게 안전한 작업 환경을 제공합니다.
- 부스 바 – 모선은 개폐장치에 전력을 분배하는 역할을 하는 금속 막대 또는 띠입니다. 모선은 에너지 손실을 최소화하면서 높은 전류를 견딜 수 있도록 설계되었습니다.
- 계기 용 변압기 – 이는 매우 높은 전류와 전압 값을 보호 계전기와 모니터링 시스템에 적합한 수준으로 낮추는 전류 및 전압 변압기입니다. 이를 통해 정확한 측정이 보장되고 안전성이 향상됩니다.
- 보호 계전기 – 릴레이는 과전류나 단락과 같은 이상을 감지하고 회로 차단기에 조치를 취하도록 신호를 보내므로 손상을 방지하고 위험을 최소화하는 가장 필수적인 보호 장치입니다.
- 제어판 – 제어판에는 스위치기어의 작동을 모니터링하고 제어하는 데 필요한 계측기, 표시기 및 스위치가 포함되어 있습니다. 또한, 더욱 효율적인 시스템 관리를 위해 인간-기계 인터페이스(HMI)가 내장되어 있습니다.
- 절연체 – 절연체는 전도성 부품을 구성하고 분리하는 데 필수적입니다. 이는 불필요한 전기 흐름을 막을 뿐만 아니라 시스템의 고전압 무결성을 유지하는 데 도움이 됩니다.
- 접지 스위치 – 이러한 스위치는 접지가 고장 전류를 흡수할 수 있는 채널을 생성하여 장비를 보호하고 감전 위험을 줄입니다.
이러한 모든 구성 요소를 결합하면 스위치기어 시스템은 산업, 상업 또는 주거용 설비 등 전기 전력 분배의 모든 측면에서 높은 신뢰성과 보안을 보장할 수 있습니다.
스위치기어의 절연 방법
개폐장치의 절연 방식은 배전 시스템의 성능과 보호를 보장하는 데 중요한 역할을 합니다. 세 가지 주요 절연 기법이 사용됩니다.
공기 단열
이는 공기를 절연 매체로 사용하여 충전부를 분리하고 방전을 방지하는 전통적인 방식입니다. 공기 절연은 저전압 및 중전압 응용 분야에 가장 저렴하고 적합한 방법이지만, 다른 방법보다 더 많은 공간이 필요합니다.
가스 단열재(SF₆ 가스)
고전압 개폐장치의 경우, 육불화황(SF₆) 가스가 절연 및 아크 소호 매질로 사용됩니다. 이 가스는 뛰어난 유전 특성을 가지고 있어 설계자가 매우 컴팩트한 설계를 할 수 있도록 합니다. 그러나 가스 사용은 면밀히 모니터링되고 있으며, 제한적이기는 하지만 친환경 솔루션에 대한 연구는 여전히 진행 중입니다.
고체 단열재(에폭시 또는 복합 재료)
고체 절연은 에폭시 수지를 사용하여 충전부를 절연하는 방식입니다. 고체 절연 방식은 매우 신뢰성이 높고 컴팩트한 설계가 가능합니다. 가스 절연 개폐기(GIS)와 함께 사용하여 장비를 주변 환경으로부터 분리하는 데 자주 사용됩니다.
세 가지 방식 모두 가격, 지구 온난화 지수, 그리고 다양한 전압에 대한 안전 사용 수준 측면에서 서로 다른 측면을 가지고 있습니다. 적절한 절연 방식을 선택하는 것은 시스템 요구 사항, 안전 규정, 그리고 장비가 작동할 환경의 영향을 받습니다.
스위치기어 인클로저
스위치기어 인클로저는 전기 스위치기어를 보호하는 하우징으로, 장비와 사람을 습기, 물, 전기 단락 및 정상 작동 위험으로부터 안전하게 보호합니다. 이러한 인클로저 제작에 주로 사용되는 재질은 스테인리스강, 알루미늄 또는 아연 도금강으로, 매우 우수한 기계적 강도와 녹 및 기타 부식성 요소에 대한 내성을 제공합니다. 설계 기준은 다를 수 있지만, 대부분의 경우 IP(침투 방지) 또는 NEMA(미국 전기 공업 협회) 등급을 기준으로 하며, 이는 먼지, 물 및 기타 환경 요인에 대한 보호 수준을 나타냅니다.
최신 스위치기어 인클로저에는 온도를 허용 범위 내로 유지하는 첨단 환기 시스템이 장착되어 있어 안정적인 성능을 보장하고 고부하에서도 장비를 작동할 수 있습니다. 스마트 모니터링 기술을 도입하여 실시간 진단을 가능하게 하여 예측 유지보수를 용이하게 하고 예상치 못한 정전을 줄일 수 있습니다. 또한, 인클로저는 소형화와 모듈화를 통해 좁은 공간이나 확장 중인 지역에도 설치할 수 있습니다. 스위치기어 인클로저를 선택할 때는 시스템 전압 요구 사항, 주변 환경, 그리고 IEC 62271 또는 UL 인증과 같은 산업 규정을 준수해야 합니다.

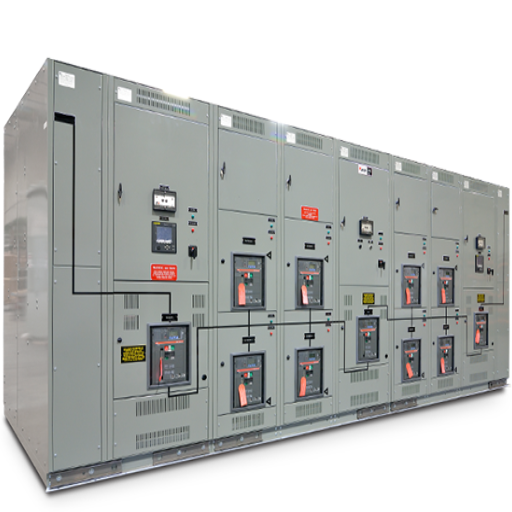

스위치기어 작동 방식
개폐기는 정전 시 전기 시스템에 공급되는 전력을 격리 및 인근 단선된 전선을 통해 관리, 조절 및 보호합니다. 따라서 개폐기는 값비싼 장비 손상을 방지하는 동시에 시스템의 안전을 보장합니다. 개폐기의 주요 구성 요소는 회로 차단기, 단로기, 보호 계전기입니다. 이 모든 구성 요소는 과부하 또는 단락과 같은 고장을 감지하고 즉시 대응하기 위해 함께 작동합니다. 개폐기는 정확한 제어 및 보호 기능을 제공하여 전기 시스템의 지속적이고 효과적인 작동을 보장하는 동시에 작업자와 재산에 대한 위험을 줄입니다.
운영 메커니즘
개폐기 작동은 전기 회로를 정확하게 모니터링, 격리 및 보호할 수 있는 전기기계식 및 디지털 부품의 혼합 도입을 기반으로 합니다. 주요 작동 메커니즘은 전압 변동, 과전류, 단락 등 모든 이상 징후를 감지하여 대응 조치를 취할 수 있는 보호 계전기로 구성됩니다. 이상 징후가 감지되면 회로 차단기가 작동하여 결함 부품을 신속하게 분리하여 정전이 시스템 전체로 확산되는 것을 방지합니다. 또한, 단로기를 사용하면 유지보수를 위한 회로의 수동 또는 자동 격리가 가능해져 안전성과 편의성을 모두 확보할 수 있습니다. 첨단 개폐기 시스템은 실시간 진단, 데이터 분석 및 원격 작동을 가능하게 하는 마이크로프로세서 기반 제어 기술을 포함하는 경우가 많습니다. 이러한 혼합 기술은 정확성, 신뢰성 있는 작동, 그리고 현행 안전 조치의 엄격한 준수를 보장합니다.
스위치기어의 차단 방법
개폐기 차단 방식은 고장 전류를 안전하게 처리하고 전류 흐름을 차단하기 때문에 전기 시스템에 매우 중요합니다. 이러한 방식들은 개폐 작업에서 발생하는 아크에 사용되는 소호 매체에 따라 분류됩니다. 주요 차단 방식은 다음과 같습니다.
- 공기 회로 차단기(ACB) – 공기 중에서 아크를 소멸시킵니다. 따라서 저전압 응용 분야에 적합하며, 간편성과 유지 보수의 용이성으로 높은 평가를 받고 있습니다.
- 오일 회로 차단기(OCB) – 아크를 소멸시키기 위해 절연유를 사용합니다. 아크가 발생하면 절연유가 기화되어 수소 기포가 생성되고, 이것이 아크를 억제합니다. 오늘날 이러한 차단기는 기존 시스템에서 주로 사용되고 있으며, 환경적 이유로 점차 교체되고 있습니다.
- 가스 회로 차단기(일반적으로 SF₆) – 이 제품은 효율적인 절연 및 아크 소호 매체인 육불화황(SF₆) 가스를 사용합니다. 높은 차단 용량과 컴팩트한 설계 덕분에 고전압 응용 분야에 주로 사용됩니다.
- 진공 회로 차단기(VCB) – VCB는 아크 차단을 위해 밀폐된 진공 환경을 활용합니다. 이온화 가능한 물질이 없기 때문에 진공 상태에서 아크를 빠르게 억제할 수 있으며, 따라서 VCB는 중전압 시스템에 적합합니다.
- 하이브리드 솔루션 – 그들은 성능 최적화, 운영 스트레스 감소, 현대적인 설계 표준을 목표로 진공 및 SF₆와 같은 다양한 차단 기술을 조합하여 사용하고 있습니다.
어떤 방식을 선택할지는 전압과 고장 전류 크기뿐만 아니라 환경 문제와 운영 요건에도 달려 있습니다. 오늘날 시스템은 일반적으로 진공 및 가스 절연 개폐기를 선호하는데, 이는 환경에 미치는 영향이 적고 안전하고 효율적이기 때문입니다.
| 중단 방법 | 아크 소화 매체 | 전압 적용 | 주요 장점 |
|---|---|---|---|
| 공기 회로 차단기(ACB) | 비행기 | 낮은 전압 | 심플한 디자인, 쉬운 유지관리 |
| 오일 회로 차단기(OCB) | 절연유 | 중전압~고전압 | 효과적인 아크 억제, 점차 대체되고 있습니다 |
| 가스 회로 차단기(SF₆) | 육불화황 가스 | 높은 전압 | 높은 차단 용량, 컴팩트한 디자인 |
| 진공 회로 차단기(VCB) | 진공 | 중간 전압 | 빠른 아크 억제, 친환경적 |
| 하이브리드 솔루션 | 미디어의 조합 | 다양한 응용 | 최적화된 성능, 운영 스트레스 감소 |
전력 시스템 보호에서의 역할
회로 차단기는 네트워크의 고장 부분을 자동으로 분리함으로써 시스템 안정성을 유지하고 넓은 지역에 영향을 미칠 수 있는 재해를 방지합니다. 회로 차단기의 작동 원리는 단락이나 회로 과부하로 인해 발생할 수 있는 비정상적인 전류 흐름을 감지하고 이를 차단하여 고장을 차단하는 것입니다. 진공 기술과 SF₆ 가스는 최신 고전압 회로 차단기에서 안정적이고 효율적인 아크 소호를 달성하기 위해 사용되는 강력한 차단 매체 중 하나입니다. 이러한 장치는 고장 발생 시간을 단축하여 장비 손상을 방지하고 전체 서비스를 지속적이고 원활하게 유지할 수 있도록 합니다.
또한, 회로 차단기는 보호 계전기와 연동하여 고장을 정확하게 감지하고 계층적으로 해결하는, 잘 조정된 보호 체계를 구축합니다. 회로 차단기의 성능은 전력망의 안전성, 신뢰성, 그리고 효율성에 직접적인 영향을 미칩니다. 따라서 증가하는 시스템 수요에 대응하고 재생 에너지원을 통합하기 위해서는 회로 차단기 기술의 끊임없는 발전이 여전히 필수적입니다.

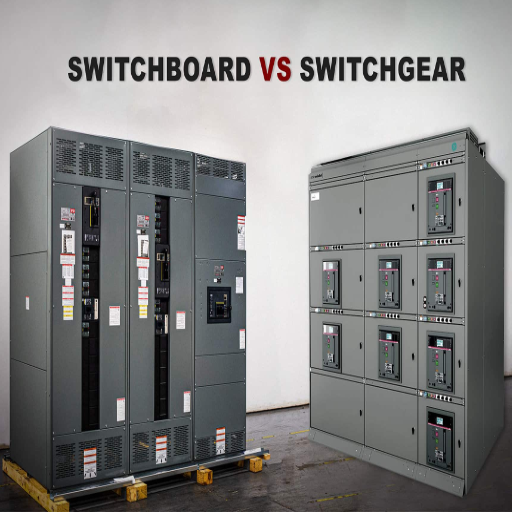

스위치보드 대 스위치기어
배전 시스템은 배전반과 개폐기를 서로 다른 용도로 사용합니다. 배전반의 주요 기능은 단일 전원에서 다양한 전기 회로로 전력을 분배하는 것입니다. 배전반은 일반적으로 회로 차단기, 모선, 계량기를 포함하는 설계가 간단하며, 소규모 전기 시스템에 설치되는 경우가 많습니다.
반대로, 스위치기어는 고전압과 뛰어난 보호 기능을 요구하는 복잡한 용도에 적합합니다. 스위치기어의 역할은 단순히 전력을 분배하는 것뿐만 아니라, 전기적 고장 발생 시 시스템 보호 및 제어 기능도 제공합니다. 스위치기어는 회로 차단기, 보호 계전기, 제어 장치 등을 통합하는 경우가 많으므로 신뢰성과 안전성이 매우 중요한 산업 또는 유틸리티 규모의 시스템에 적합합니다.
주요 구분은 복잡성, 전압 처리, 보호 기능입니다. 따라서 스위치기어는 스위치보드보다 견고하고 기술적으로 진보되어 있습니다.
스위치보드와 스위치기어의 차이점
배전반과 스위치기어의 주요 차이점은 설계, 용도, 그리고 기능에 있습니다. 배전반은 주로 저전압 전력 시스템에서 전력 분배의 중심점 역할을 하며, 건물이나 공장 전체에 조명을 제공합니다. 배전반은 구조가 더 간단하고 효율성과 접근성에 중점을 두며, 회로 차단기, 퓨즈, 계측 장치가 체계적으로 구성되어 있습니다.
반대로, 개폐기는 중전압에서 고전압까지의 전기 시스템을 담당하며, 신뢰성과 보호가 매우 중요한 산업 또는 발전소 분야에서 흔히 사용됩니다. 개폐기는 아크 플래시 보호, 원격 작동, 회로 차단기, 단로기, 보호 계전기 등을 통한 고장 격리와 같은 최첨단 기술을 통합하며, 이러한 요소들은 개폐기의 핵심 구성 요소입니다. 따라서 개폐기의 배전은 더욱 복잡해지지만, 고장 관리 및 자동화와 같은 분야에서는 여전히 우수한 솔루션을 제공할 수 있습니다.
일반적으로 스위치보드가 편의성과 간단한 전력 분배를 강조하는 반면, 스위치기어는 첨단 기술을 앞세워 안전성, 수명, 정확한 제어가 필수적인 고요구 애플리케이션을 충족합니다.
| 아래 | 배전반 | 배전반 |
|---|---|---|
| 전압 레벨 | 저전압 시스템(최대 1,000V) | 중~고전압 시스템(1,000V 이상) |
| 주요 기능 | 단일 소스로부터의 전력 분배 | 오류 발생 시 보호, 제어 및 격리 |
| 디자인 복잡성 | 더 간단하게, 효율성과 접근성에 집중 | 고급 보호 기능으로 더욱 복잡해졌습니다. |
| 구성 요소 | 회로 차단기, 모선, 미터, 퓨즈 | 회로 차단기, 보호 계전기, 단로기, 제어 장치 |
| 어플리케이션 | 소규모 전기 시스템, 건물, 주거 | 산업 플랜트, 발전소, 유틸리티 규모 시스템 |
| 기술 | 기본 배포 및 보호 | 아크 플래시 보호, 원격 작동, 오류 분리, 자동화 |
스위치보드의 응용 분야
배전반은 주로 간단한 배전이 주요 요건인 곳에 적용됩니다. 저는 주로 상업용 건물, 고급 주거용 건물, 그리고 전력 소모가 적은 실험실 환경에서 배전반을 접합니다. 이러한 배치는 다양한 회로에 전기를 효과적으로 분배할 수 있게 해주므로, 평균적인 전력 수요와 관리가 용이한 운영 환경에 적합합니다.
스위치기어와 스위치보드의 통합
스위치기어와 배전반의 조합은 배전 시스템의 전반적인 기능과 신뢰성을 향상시킵니다. 스위치기어는 회로 차단기, 퓨즈, 스위치와 함께 배전반에 설치되어 고장 차단, 과부하 보호, 다양한 부하 조건에서 시스템의 안전한 작동과 같은 중요한 보호 기능을 제공합니다. 이러한 조합을 통해 장비와 사람을 모두 보호하여 에너지를 효과적으로 관리하고 안전 규정을 준수할 수 있습니다.
스위치기어가 장착된 배전반은 산업 플랜트, 데이터 센터, 대형 상업 시설 등 전력 수요가 복잡한 지역에서 널리 사용됩니다. 최첨단 보호 장치를 통해 매우 정밀한 모니터링, 고장 감지 및 자동 공정 제어가 가능합니다. 이 통합 솔루션은 성능을 최적화할 뿐만 아니라 가동 중단 시간과 유지 보수 비용을 절감하여 현대적이고 수요가 높은 전력 인프라의 요구 사항을 충족합니다.
스위치기어 선택을 위한 주요 고려 사항
고려해야 할 중요한 요소:
- 전압 요구 사항: 스위치기어가 시스템의 전압 레벨(저전압, 중전압 또는 고전압)과 일치하는지 확인하십시오.
- 현재 용량: 적절한 전류 처리 및 차단 용량을 갖춘 스위치기어를 선택하십시오.
- 응용 프로그램 환경 : 실내 및 실외 설치, 주변 온도 및 습도를 고려하세요.
- 보호 요구 사항: 필요한 오류 보호 및 격리 수준을 평가합니다.
- 공간 제약: 사용 가능한 설치 공간을 평가하고 필요한 경우 컴팩트한 디자인을 선택하세요.
- 유지보수 접근성: 유지관리의 용이성과 예비부품의 가용성을 고려하세요
- 자동화 요구 사항: 원격 모니터링 및 제어 기능이 필요한지 확인하세요
- 표준 준수: 관련 국제 표준(IEC, UL, NEMA) 준수 보장
- 예산 제약: 초기 비용과 장기 운영 및 유지 관리 비용의 균형을 맞추세요.
- 향후 확장: 시스템 성장을 허용하는 모듈형 설계를 고려하세요
유지 관리 및 안전 고려 사항
정기 유지 관리 요구 사항
스위치기어의 적절한 유지관리는 안정적인 작동을 보장하고 장비의 수명을 연장하는 데 필수적입니다. 정기 점검 일정에는 다음 사항이 포함되어야 합니다.
- 육안 검사: 마모, 부식, 과열 또는 물리적 손상의 징후를 확인하십시오.
- 전기 테스트: 절연 저항 시험, 접촉 저항 측정 및 보호 릴레이 시험을 수행합니다.
- 청소: 성능에 영향을 줄 수 있는 먼지, 이물질 및 오염 물질을 제거하세요.
- 윤활 : 제조업체 사양에 따라 이동 부품 및 기계 구성 요소를 유지 관리합니다.
- 열화상: 적외선 카메라를 사용하여 핫스팟과 잠재적인 실패 지점을 감지합니다.
- 선적 서류 비치: 모든 유지 관리 활동 및 테스트 결과에 대한 자세한 기록을 유지하십시오.
안전 프로토콜
스위치기어를 사용하면 인력과 장비를 보호하기 위해 안전 프로토콜을 엄격히 준수해야 합니다.
- 무전원화: 유지관리나 수리를 수행하기 전에 항상 장비의 전원을 끄십시오.
- 잠금/태그아웃: 우발적인 전원 공급을 방지하기 위해 적절한 잠금/태그아웃 절차를 구현합니다.
- 개인 보호 장비 (PPE) : 적절한 아크 정격 의류, 장갑 및 안면 보호대를 사용하십시오.
- 아크 플래시 분석: 아크 플래시 위험 평가를 수행하고 장비에 그에 따른 라벨을 붙입니다.
- 훈련: 모든 인력이 스위치기어 작업에 적합한 교육을 받고 자격을 갖추었는지 확인하십시오.
- 비상 절차: 비상 대응 절차를 수립하고 전달합니다.
- 접지: 전기 장비 작업을 시작하기 전에 적절한 접지를 확인하십시오.
스위치기어 기술의 미래 동향
떠오르는 기술과 혁신:
- 디지털 스위치기어: 예측 유지 관리 및 실시간 진단을 위한 IoT 센서와 디지털 모니터링 통합
- 친환경 대안: 청정공기 및 진공기술 등 SF₆가스에 대한 친환경적 대안 개발
- 스마트 그리드 통합: 향상된 에너지 관리 및 분배를 위한 스마트 그리드 시스템과의 향상된 호환성
- 컴팩트한 디자인: 공간 절약형 설비를 위한 스위치기어 구성 요소의 지속적인 소형화
- 향상된 안전 기능: 첨단 아크 플래시 완화 기술 및 개선된 개인 보호 시스템
- 재생 가능 에너지 통합: 태양광, 풍력 및 기타 재생 에너지 응용 분야를 위해 설계된 특수 스위치기어
- 인공 지능 : AI 기반 오류 감지 및 자동화된 의사 결정을 통해 더 빠른 대응 시간 제공
- 모듈형 시스템: 확장, 유지관리, 교체가 더 쉬워지도록 모듈성이 향상되었습니다.
요약: 필수 스위치기어 통찰력
주요 요점
- 중요한 역할: 스위치기어는 모든 전압 레벨에서 전기 시스템을 제어, 보호 및 분리하는 데 필수적입니다.
- 세 가지 주요 유형: 저전압(최대 1,000V), 중전압(1,000-36,000V), 고전압(36,000V 이상) 스위치기어는 다양한 응용 분야에 사용됩니다.
- 핵심 기능 : 회로 제어, 장비 보호, 오류 격리 및 시스템 유지 관리 기능
- 필수 구성 요소: 회로 차단기, 단로기, 모선, 보호 계전기, 제어판 및 절연체는 안전한 작동을 위해 함께 작동합니다.
- 다양한 단열 방법: 공기, 가스(SF₆) 및 고체 단열재는 각각 다른 응용 분야에 고유한 이점을 제공합니다.
- 첨단 기술: 최신 스위치기어는 자동화, 원격 모니터링 및 예측 유지 관리 기능을 통합합니다.
- 안전 우선순위: 적절한 유지 관리, 안전 프로토콜 및 국제 표준 준수가 중요합니다.
- 스위치보드와의 차이점: 스위치기어는 보다 단순한 스위치보드 분배 시스템에 비해 더 복잡한 보호 및 제어 기능을 제공합니다.
맺음말
스위치기어는 현대 전력 배전 시스템의 중추로서 안전하고 안정적인 에너지 공급을 보장하는 제어, 보호, 그리고 절연의 핵심 기능을 제공합니다. 주거용 건물의 저전압 애플리케이션부터 광대한 거리에 걸쳐 연결되는 고전압 송전망에 이르기까지, 스위치기어 기술은 점점 더 복잡해지는 현대 전력 인프라의 요구를 충족하기 위해 발전해 왔습니다.
저압, 중압, 고압 등 다양한 유형의 개폐기와 각 구성 요소 및 작동 메커니즘을 이해하는 것은 전기 시스템 설계, 유지보수 또는 운영에 참여하는 모든 사람에게 필수적입니다. 디지털 모니터링, 자동 제어, 예측 유지보수 기능과 같은 첨단 기술의 통합으로 개폐기는 단순한 보호 장치에서 벗어나 전체 계통의 신뢰성과 효율성을 향상시키는 지능형 시스템으로 변모했습니다.
스위치보드와 스위치기어의 차이점은 특정 용도에 적합한 장비를 선택하는 것의 중요성을 강조합니다. 스위치보드는 소규모 시스템의 간단한 배전용으로 적합한 반면, 스위치기어는 복잡하고 수요가 많은 산업 및 유틸리티 용도에 필요한 견고한 보호 기능과 고급 제어 기능을 제공합니다.
스마트 그리드, 재생에너지 통합, 그리고 전기화 확대를 특징으로 하는 미래 사회로 나아감에 따라 개폐기의 역할은 더욱 중요해지고 있습니다. 친환경 절연 대체 기술, AI 기반 고장 감지, 그리고 강화된 안전 기능과 같은 새로운 기술들은 개폐기 시스템을 그 어느 때보다 효율적이고 지속 가능하며 신뢰성 있게 만들어 줄 것입니다.
적절한 선택, 설치, 유지 관리 및 안전 프로토콜 준수를 우선순위에 둠으로써 기업은 개폐기 투자의 성능과 수명을 극대화할 수 있습니다. 본 가이드에 제시된 개폐기 원리, 구성 요소 및 응용 분야에 대한 포괄적인 이해는 향후 수년간 안전하고 효율적이며 안정적인 전력 분배를 지원하는 정보에 입각한 의사 결정을 내리는 데 기반이 됩니다.
참조 출처
“태양광 전기를 이용한 전력망의 분산 제어를 위한 인공 순환 신경망”
자주 묻는 질문
스위치기어 시스템이란 무엇이고, 어떻게 작동하나요?
정의에 따르면, 개폐기 시스템은 전력 시스템에서 전기 에너지의 제어, 관리 및 분배를 담당하는 전기 부품의 집합입니다. 개폐기는 전기 설비의 안전한 작동 및 수리를 보장하기 위해 전기 회로를 분리하고 차단하는 기능을 합니다. 개폐기는 전력 장비를 보호하고 운영자가 전력망의 어느 부분에서 작업할지 선택할 수 있도록 하여 효율적인 전력 분배를 제공합니다.
스위치기어에는 몇 종류가 있나요?
전기 분야에서 개폐기는 작동 전압 레벨을 기준으로 분류됩니다. 따라서 저압, 중압, 그리고 고압(HV 개폐기) 개폐기가 있습니다. 개폐기의 종류와 크기는 사용 지역의 전압 레벨과 전력 요구 사항, 그리고 전기 시스템에 필요한 보호 유형에 따라 결정됩니다.
스위치기어의 구성 요소는 무엇입니까?
개폐장치는 회로 차단기, 퓨즈, 절연체, 버스바 등 다양한 기본 부품으로 구성됩니다. 이러한 부품의 기능은 전기 흐름을 제어하는 동시에 전기 제품을 보호하고 절연하여 전체 전기 인프라의 안전한 작동 및 유지 관리를 보장하는 것입니다.
스위치기어 성능의 절연
스위치기어의 절연은 성능에 있어 매우 중요합니다. 절연은 전기적 고장을 방지할 뿐만 아니라, 고장 없이 스위치기어에 안전하게 인가될 수 있는 고전압의 품질을 제어합니다. 가스 절연 및 진공 스위치기어와 같이 절연된 스위치기어는 뛰어난 절연 성능으로 잘 알려져 있으며, 이러한 이유로 소형화와 고성능이 요구되는 분야에 널리 사용됩니다.
배전 시스템에서 스위치기어의 기능
개폐기는 전기 흐름을 제어하는 것 외에도 전기 부하를 보호하고 전체 전기망의 신뢰성을 보장하여 배전 시스템에 필수적인 요소입니다. 또한, 전력 서지 발생을 방지하는 동시에 전기 인프라의 여러 부분에 전기가 원활하게 공급될 수 있도록 합니다.
중전압 스위치기어의 적용 분야는 무엇입니까?
중전압 스위치기어는 기본적으로 1kV에서 35kV까지의 전압을 처리할 수 있는 장치로, 전력 분야, 특히 산업 및 상업 분야에서 전기 장치의 제어 및 보호에 널리 사용됩니다. 이 스위치는 다양한 조건에서도 신뢰성을 유지하고 안전한 작동을 보장하는 전력 시스템을 위해 설계되었습니다.
스위치기어 어셈블리는 어떤 방식으로 전력을 확보하는 데 도움이 되나요?
전기 스위치기어 구성 요소를 격리하는 기능을 갖춘 스위치기어 어셈블리는 전기 안전을 향상시킵니다. 스위치기어 어셈블리의 작동 원리는 전기 장비를 격리하여 전기로 인한 위험과 위험을 최소화하고, 이를 통해 안전한 유지 보수를 가능하게 하는 것입니다. 스위치기어를 위한 외함을 설계하여 모든 가능한 환경적 위협으로부터 보호하는 방법 외에도, 설계의 효율성을 신뢰할 수 있습니다.
공기 절연 스위치기어는 어떤 이점을 가져다 주나요?
공기 절연 개폐장치는 여러 가지 장점이 있는데, 그중 하나는 프로젝트 초기 비용 절감, 간편한 설치, 그리고 유지 보수 필요성 감소입니다. 이러한 유형의 개폐장치는 다양한 환경에서 배전 시스템의 효과적인 보호 및 제어 기능을 제공하므로 저전압 및 중전압 애플리케이션에 널리 사용되고 있습니다.
