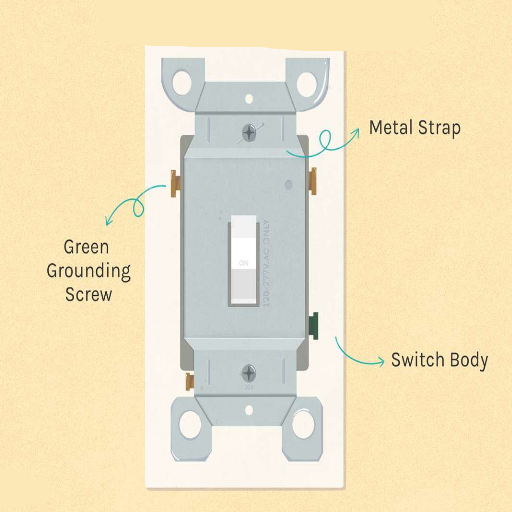

Memahami Suis 4 Hala
Dalam sistem pendawaian elektrik, suis 4 hala digunakan untuk mengendalikan satu lampu atau set lampu dari dua atau lebih lokasi. Biasanya, ia diletakkan di antara dua suis 3 hala dan berwayar sedemikian rupa sehingga arus dibenarkan mengalir melalui pelbagai laluan, sekali gus menghidupkan atau mematikan lampu di beberapa tempat. Mengetahui sambungan memerlukan pengecaman empat skru terminal pada suisโdua untuk memaut ke wayar pengembara yang masuk daripada satu suis 3 hala dan dua untuk wayar pengembara yang menuju ke yang lain. Persediaan ini menghasilkan litar yang sempurna, membolehkan anda menghidupkan atau mematikan lampu di tempat yang berbeza dengan sangat mudah.
Apakah Suis 4 Hala?
Suis 4 hala ialah suis elektrik yang digunakan hanya dengan dua suis 3 hala untuk mengendalikan satu lampu atau sekumpulan lampu dari tiga atau lebih tempat yang berbeza. Ia dibina dengan empat skru terminal, di mana dua daripadanya adalah untuk wayar masuk (disambungkan ke satu suis 3 hala) dan dua lagi adalah untuk wayar keluar (menuju kepada suis 3 hala yang lain). Suis 4 hala mengambil wayar pengembara dan membalikkannya, dengan itu membenarkan litar mengarahkan arus ke arah berdasarkan kedudukan suis. Skim pendawaian ini sering digunakan di dalam bilik besar, koridor atau tangga untuk menjadikan kawalan pencahayaan di pelbagai titik lebih fleksibel.
Cara Suis 4 Hala Berfungsi
Suis 4 hala berfungsi sebagai mediator dalam litar pencahayaan, diletakkan secara khusus di antara dua suis 3 hala. Peranan utama suis 4 hala adalah untuk menukar elektrik antara dua wayar pengembara, dengan itu mengawal laluan arus bergantung pada kedudukan suis. Suis 4 hala mempunyai bahagian dalaman yang terdiri daripada beberapa sesentuh mekanikal yang beralih antara dua konfigurasi berbeza. Apabila itu selesai, suis sama ada mendapat sepasang terminal disambungkan atau ia menjadikan sambungan wayar pengembara diterbalikkan, dengan itu membenarkan atau menyekat litar elektrik. Keseluruhan sistem membolehkan pengendalian lekapan lampu dari tiga atau lebih tempat tanpa sambungan terputus pada bila-bila masa. Ia ialah persediaan yang biasanya dilihat di tempat seperti koridor panjang, bilik besar atau tangga, yang menghidupkan dan mematikan lampu dari tempat yang berbeza adalah penting. Litar tersebut dikatakan berada dalam keadaan baik dan selamat sekiranya pendawaian dan ujian kesinambungannya telah dilakukan dengan betul.
Faedah Menggunakan Suis 4 Hala
Kelebihan Utama
Mengintegrasikan sistem suis empat hala meningkatkan keselesaan kawalan pencahayaan dan fleksibiliti di kawasan tertentu. Ia membolehkan pengguna mengawal satu mentol dari tiga atau lebih titik berbeza, menjadikannya sangat sesuai untuk tempat yang lebih besar seperti bilik konsep terbuka, koridor atau tangga. Susunan ini mengurangkan bilangan perjalanan untuk menghidupkan atau mematikan lampu, oleh itu meningkatkan akses dan kefungsian untuk semua orang. Lebih-lebih lagi, suis 4-hala membantu menjimatkan elektrik kerana ia membenarkan mana-mana lampu yang disambungkan ke titik padam dengan mudah sekali gus mengurangkan jumlah tenaga yang digunakan secara tidak perlu. Jika suis 4 hala dipasang dengan cara yang betul, ia juga akan memainkan peranan besar dalam memastikan keselamatan, terutamanya di tempat yang mempunyai banyak pintu masuk, dengan menyediakan kawalan pencahayaan yang seragam dan boleh dipercayai. Pelaksanaan reka bentuk sedemikian menjamin bahawa litar elektrik beroperasi dengan sempurna dan tiada gangguan.

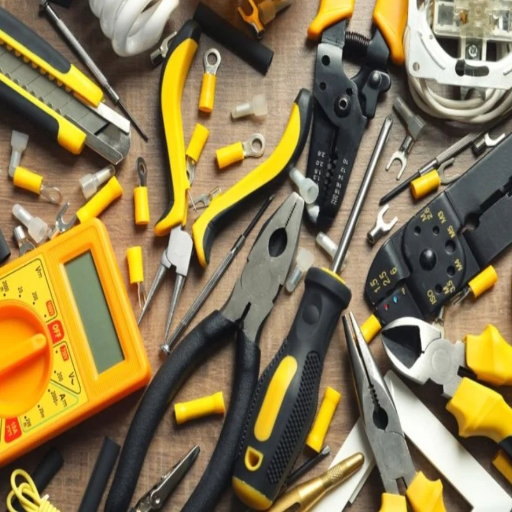

Alat dan Bahan Diperlukan untuk Suis Empat Hala
Komponen Penting
- Suis empat hala
- Dua suis tiga hala
- Kabel elektrik (14/3 atau 12/3, bergantung pada keperluan litar)
- Penyambung wayar (nat wayar)
- Pemutar skru (flathead dan Phillips)
- Wire penari telanjang
- Penguji voltan
- pita elektrik
- Kotak dinding untuk suis
- Skru pemasangan
Alat dan bahan yang betul akan menjamin kejayaan pemasangan dan pengendalian sistem suis empat hala. Sentiasa mematuhi kod elektrik tempatan dan amalan keselamatan semasa menjalankan pemasangan.
Alat Penting untuk Pemasangan
- Matikan Kuasa pada Pemutus Litar: Ambil langkah yang perlu untuk mematikan kuasa litar elektrik pada pemutus terlebih dahulu, sebelum memulakan sebarang kerja yang berkaitan dengan elektrik. Kemudian, dengan bantuan penguji voltan, semak untuk memastikan tiada arus hidup yang melalui wayar. Langkah ini sangat penting untuk keselamatan.
- Sediakan Pendawaian: Pemasangan suis empat hala memerlukan penggunaan dua suis tiga hala yang terletak pada setiap hujung litar dan suis empat hala atau lebih di antaranya. Bergantung pada amperage litar, gunakan sama ada kabel elektrik 14/3 atau 12/3, dan pastikan tolok wayar adalah sama dengan litar anda. Sediakan wayar untuk sambungan dengan menanggalkan kira-kira ยพ inci penebat dari hujung setiap konduktor.
- Pasang Suis Tiga Hala Pertama: Letakkan suis tiga hala pertama di tempat litar bermula. Bekalan kuasa (wayar hidup) hendaklah disambungkan ke terminal skru "biasa" hitam. Wayar pengembara hendaklah disambungkan pada dua terminal skru loyang pada suis, sambil memastikan pengekodan warna wayar dipatuhi.
- Dawai Suis Empat Hala: Letakkan suis empat hala di lokasi yang diperlukan di antara dua suis tiga hala. Wayar pengembara dari suis tiga hala pertama hendaklah disambungkan kepada satu set terminal pada suis; wayar pengembara yang keluar (pergi ke suis seterusnya) harus bersambung dengan yang lain. Jangan lupa untuk mematuhi konfigurasi terminal khusus yang ditandakan pada suis.
- Pasang Suis Tiga Hala Kedua: Pada titik paling jauh litar, sambungkan wayar pengembara ke terminal loyang yang sama seperti sebelumnya dan pasangkan wayar hitam (wayar beban) ke terminal "biasa". Pastikan semua sambungan skru cukup selamat untuk kekonduksian yang baik.
- Selamatkan Kotak Dinding dan Uji: Selepas menyelesaikan semua sambungan, tolak suis berwayar dengan berhati-hati ke dalam kotak dindingnya dan selamatkannya dengan skru pelekap. Kemudian, pasangkan plat muka, hidupkan semula pemutus litar dan uji sistem dengan menghidupkan dan mematikan dalam pelbagai kombinasi untuk memastikan ia berfungsi.
- Pemeriksaan terakhir: Semak semula semua sambungan untuk memastikan ia mematuhi kod elektrik tempatan dan semak semula untuk pendawaian yang konsisten dan selamat. Letakkan pita elektrik di atas terminal skru sebagai langkah keselamatan tambahan sebelum menutup kotak.
Jika anda mematuhi langkah-langkah ini dan menggunakan alatan yang ditetapkan dengan tepat, pemasangan sistem suis empat hala akan dilakukan dengan berkesan dengan kefungsian dan keselamatan yang terjamin mengikut piawaian.
Bahan Pendawaian Diperlukan
Senarai Semak Bahan
Pemasangan sistem suis empat hala memerlukan bahan yang sesuai untuk dipasang terlebih dahulu. Berikut adalah bahan utama yang anda mesti ada:
- Suis Empat Hala โ Sekurang-kurangnya satu suis 4-hala diperlukan untuk sistem, bersama-sama dengan 2 suis 3-hala untuk kawalan litar pada titik yang berbeza.
- Pendawaian elektrik โ Pendawaian standard 14/3 atau 12/3 terdiri daripada tiga konduktor (satu hitam, satu merah dan satu putih) dan satu wayar pembumian yang menyambungkan suis ke bekalan kuasa. Tolok wayar akan bergantung kepada keperluan amperage litar.
- Kotak Elektrik โ Kotak suis yang kukuh untuk menyediakan storan yang selamat untuk setiap suis; pastikan kotak mengikut kod elektrik tempatan.
- Penyambung Kawat โ Sama ada nat wayar twist-on atau penyambung tekan masuk untuk sambungan yang selamat dan boleh dipercayai antara wayar.
- Pita elektrik โ Pita tahan haba berkualiti premium untuk penebat wayar dan menyediakan sambungan dengan lapisan keselamatan tambahan.
- Pemutar skru โ Pemutar skru kepala rata dan pemutar skru Phillips untuk mengetatkan skru suis dan untuk mengetatkan lekapan.
- Penguji Voltan โ Penguji voltan bukan sentuhan untuk memeriksa sama ada litar dihidupkan atau tidak sebelum memulakan kerja.
- Skru Pemasangan โ Skru yang sesuai untuk memasang suis dan kotak elektrik pada bingkai dinding.
- Circuit Breaker โ Pastikan pemutus kanan terdapat pada panel elektrik untuk pemasangan pendawaian baharu.
Bahan-bahan yang dinyatakan di atas boleh membantu dalam memastikan sistem pendawaian berkesan dan selamat semasa dan selepas pemasangan.
Peralatan Keselamatan
Alat Keselamatan Kritikal
Setiap kali kerja elektrik dilakukan, adalah penting untuk menggunakan peralatan keselamatan yang betul untuk menghapuskan bahaya dan, pada masa yang sama, memenuhi piawaian keselamatan. Alat berikut sangat penting:
- Sarung Tangan Tertebat โ Sarung tangan berpenebat elektrik yang sangat baik, berkualiti tinggi yang direka untuk tahap voltan litar. Sarung tangan ini adalah pelindung daripada kejutan elektrik yang tidak disengajakan yang mungkin berlaku semasa proses pemasangan atau pembaikan.
- kacamata keselamatan โ Cermin mata keselamatan yang diperakui oleh ANSI dan akan melindungi setiap mata daripada cebisan bahan, percikan api atau pendedahan tanpa sengaja kepada bahagian elektrik.
- Penguji Voltan dengan Penggera Boleh Didengar โ Penguji voltan bukan sentuhan yang sangat boleh dipercayai dengan penggera yang boleh didengar dan visual untuk mengesahkan bahawa litar tidak bertenaga sebelum kerja dimulakan, dengan itu memberikan lapisan keselamatan tambahan.
- Kasut Bertapak Getah โ Kasut yang tidak konduktif dan akan mengurangkan risiko arus elektrik melalui badan, dan juga memberikan penebat tanah yang lebih baik.
- Pakaian Tahan Api โ Pakaian yang diperbuat daripada bahan yang kalis api, contohnya, pakaian pelindung berkadar arka, untuk melindungi daripada kemungkinan terbakar oleh arka elektrik atau percikan api.
- Topi keras โ Topi keras yang kuat, terlindung, dan akan melindungi kepala daripada objek jatuh, dan juga memberikan rintangan tambahan terhadap sentuhan elektrik sampingan.
Penggunaan senarai lengkap peralatan keselamatan ini akan mengurangkan bahaya yang datang dengan melakukan kerja elektrik dengan hebat, sekali gus mewujudkan tempat kerja yang selamat. Ingatlah untuk memeriksa semua peralatan keselamatan untuk kerosakan atau haus sebelum menggunakannya untuk menjamin bahawa ia akan berfungsi pada tahap terbaik.
Pendawaian Suis 4 Hala
Proses pendawaian suis 4 hala boleh dipecahkan kepada langkah-langkah berikut, yang mesti dipatuhi:
- Matikan Kuasa โ Keselamatan diutamakan; oleh itu, adalah penting bahawa kuasa kepada litar dimatikan pada kotak pemutus.
- Fahami Konfigurasi โ Pemasangan sistem suis 4 hala terdiri daripada tiga komponen asas: dua suis 3 hala dan satu suis 4 hala, serta wayar yang menyambungkannya.
- Kenali Wayar โ Pastikan terdapat empat wayar yang tersedia di tapak suis 4 hala, yang terdiri daripada dua wayar pengembara yang datang daripada satu suis 3 hala dan dua wayar pengembara menuju ke suis 3 hala yang lain.
- Sambungkan Suis 4 Hala โ Ke satu set terminal pada suis 4 hala, sambungkan dua wayar pengembara masuk. Seterusnya, pasangkan dua wayar pengembara yang keluar pada sepasang terminal yang lain. Untuk pengecaman yang lebih mudah, terminal biasanya dilabelkan "masuk" dan "keluar."
- Buat Sambungan Selamat โ Ketatkan dengan selamat semua skru terminal dan periksa sama ada terdapat sebarang wayar yang mungkin terputus dan menyebabkan kerosakan.
- Lengkapkan Litar โ Kembali ke suis 3 hala dan periksa sama ada sambungannya menyambung dengan betul wayar panas (sumber kuasa) dengan wayar beban (ke lampu atau peranti).
- Uji Persediaan โ Hidupkan kuasa sekali lagi dan uji semua suis untuk memastikan ia berfungsi dengan betul. Mana-mana suis mesti boleh menghidupkan atau mematikan lampu atau peranti.
Sentiasa pastikan warna dan konfigurasi wayar mematuhi kod elektrik di kawasan anda dan, jika ragu-ragu, jangan teragak-agak untuk meminta bantuan juruelektrik.
Memahami Rajah Pendawaian
Menyahkod Rajah Pendawaian
Gambar rajah pendawaian ialah perwakilan visual yang komprehensif dan sistematik bagi litar elektrik. Ia menekankan pelbagai sambungan antara komponen seperti suis, wayar, sumber kuasa dan beban dengan cara yang mudah difahami dan diikuti. Apabila menyahkod gambarajah pendawaian konfigurasi suis 3 hala, adalah perlu untuk menunjukkan perkara berikut:
- Sumber kuasa โ Ini menunjukkan titik di mana litar dibekalkan dengan tenaga elektrik, biasanya digambarkan sebagai garisan bertanda "panas" atau "garisan."
- Tukar Sambungan โ Terdapat terminal dalam suis 3 hala untuk wayar biasa (sebaik-baiknya disambungkan ke wayar panas atau beban) dan wayar pengembara, yang membenarkan kawalan pensuisan antara lokasi.
- Muatkan Sambungan โ Di sinilah litar berakhir, contohnya, mentol lampu yang dikawal oleh suis.
- Kawat Neutral โ Biasanya diwakili bersama suis, wayar ini membawa arus kembali ke sumber kuasa, melengkapkan litar.
- Wayar bawah tanah โ Ditunjukkan untuk keselamatan, wayar ini menyambungkan setiap peranti ke tanah elektrik.
Pemeriksaan teliti rajah pendawaian akan membantu anda memastikan semua sambungan dijajarkan dengan betul semasa pemasangan. Adalah sangat penting untuk mengikuti semua kod elektrik tempatan dan amalan terbaik untuk mengelakkan kerosakan. Jika gambar rajah tidak jelas atau kabur, maka cari sumber tambahan atau dapatkan juruelektrik bertauliah untuk menjelaskan isu tersebut.
Langkah Mendawai Suis 4 Hala
Jika wayar yang menyambungkan suis 4 hala berada dalam cara yang betul, ia menjamin bahawa luminair boleh dikawal dari tiga atau lebih tempat berbeza tanpa sebarang kesulitan. Disediakan di bawah adalah langkah-langkah untuk pemasangan, yang sangat terperinci dan juga berwibawa:
Kenali Bahagian
Persediaan suis 4 hala terdiri daripada empat suis: dua suis 3 hala, satu suis 4 hala dan pendawaian yang berkaitan. Suis 3 hala dipasang di hujung litar, manakala suis 4 hala diletakkan di tengah. Litar jenis ini memerlukan wayar neutral, wayar pengembara dan sambungan tanah untuk sistem pencahayaan selamat dan mematuhi kod elektrik tempatan.
Tutup Kuasa Mati pada Pemutus Litar
Sebelum melakukan sebarang kerja elektrik, dapatkan pemutus yang sesuai dan matikan kuasa litar. Kemudian, menggunakan penguji litar, periksa sama ada lokasi suis atau wayar mati sepenuhnya.
Buat Sambungan pada Suis 3 Hala Pertama (Sebelah Bekalan)
Mulakan dengan suis 3 hala yang pertama. Sambungkan wayar talian (panas) yang datang dari sumber kuasa ke terminal hitam (biasa) suis. Dua wayar pengembara (biasanya merah dan hitam) hendaklah disambungkan pada terminal pengembara yang tinggal suis. Berhati-hati supaya sambungan tidak longgar.
Muatkan Suis 4 Hala
Di lokasi suis 4 hala, wayar pengembara suis 3 hala yang pertama akan disambungkan kepada satu sepasang terminal suis 4 hala. Pasangan terminal lain yang sepadan akan menerima wayar pengembara yang menuju ke suis seterusnya. Terminal selalunya boleh dikenal pasti melalui penandaan, jadi pastikan anda menyemak pelabelan untuk memahami sambungan dengan tepat. Jika suis 4 hala boleh disambungkan dengan sama ada skru atau tolak masuk, maka sentiasa gunakan terminal skru kerana ia lebih dipercayai.
Buat Sambungan di Suis 3 Hala Kedua (Sebelah Beban)
Sambungkan dua wayar pengembara ke terminal pengembara suis pada suis 3 hala terakhir. Seterusnya, wayar beban (ke lekapan lampu) ke terminal hitam (biasa). Kemudian, wayar tanah hendaklah disambungkan ke skru tanah hijau.
Buat Sambungan pada Lekapan Lampu
Sambungkan wayar beban ke terminal panas lekapan lampu. Wayar neutral (putih) dari lekapan harus disambungkan ke wayar neutral yang berjalan dari litar. Ketatkan semua sambungan dan tutup dengan nat wayar.
Lakukan Ujian Litar
Selepas memeriksa semua sambungan, hidupkan semula kuasa pada pemutus litar. Kendalikan suis untuk memastikan ia berfungsi dengan betul dan lekapan lampu boleh dikawal dari setiap lokasi dengan lancar. Jika litar tidak berfungsi seperti yang diharapkan, matikan kuasa dan periksa pendawaian untuk kesilapan atau penyambung longgar.
Untuk mempunyai sistem suis 4 arah berwayar dengan betul, adalah memadai untuk mematuhi langkah-langkah yang ditetapkan dan juga mematuhi peraturan yang ditetapkan oleh Kod Elektrik Negara (NEC). Sekiranya terdapat sebarang keraguan atau pemasangan yang sukar, adalah lebih baik untuk mendapatkan juruelektrik berlesen yang membantu anda.
Kesilapan Pendawaian Biasa yang Perlu Dielakkan
Salah pendawaian Wayar Pengembara
Tersalah sambung atau menyilang wayar pengembara adalah salah satu kesilapan yang paling kerap dilakukan semasa pendawaian suis 4 hala. Wayar pengembara hendaklah dalam susunan yang betul, pergi dari suis pertama ke kedua dan kemudian ke suis ketiga; jika tidak, ia boleh berlaku bahawa suis tidak akan berfungsi sama sekali. Sentiasa tandakan wayar pengembara dengan cara yang mudah dikesan dan periksa sambungan pada setiap suis.
Kegagalan Menyambung Wayar Pembumian dengan Betul
Wayar pembumian adalah penting untuk keselamatan elektrik, tetapi selalunya wayar ini adalah yang terakhir untuk dipertimbangkan atau disambungkan dengan buruk. Adalah penting untuk mempunyai semua wayar pembumian suis dan kotak simpang dalam sistem disambungkan dengan betul dan dengan itu mengelakkan kemungkinan kejutan elektrik dan bahaya.
Menggunakan Konfigurasi Pendawaian Yang Salah
Pengecaman salah terminal "talian" (sumber kuasa) dan "beban" (lekapan) boleh mengakibatkan suis tidak berfungsi. Pastikan talian disambungkan ke terminal kanan suis pertama dan beban disambungkan dengan betul pada suis terakhir. Mempunyai gambar rajah pendawaian akan sangat membantu dalam meminimumkan kesilapan ini.
Jika anda tidak menghadapi masalah ini dan mengesahkan sambungan anda dengan gambar rajah pendawaian yang betul, anda akan diberi jaminan operasi bebas masalah sistem suis 4 hala anda.

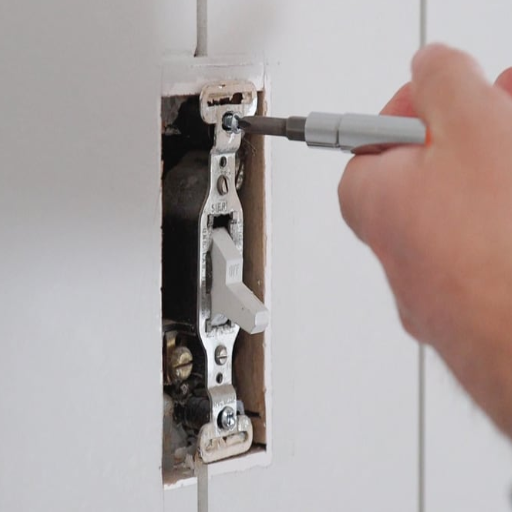

Memasang Suis 4 Hala
- Matikan Kuasa: Cari pemutus litar yang menyuap sistem suis dan matikan ia untuk menghapuskan sebarang risiko semasa proses pemasangan.
- Sediakan Pendawaian: Kenali wayar sedia ada, yang sepatutnya termasuk talian (sumber kuasa), beban (lampu atau lekapan), dan wayar pengembara. Semak pelabelan wayar untuk ketepatan dan pastikan semua wayar dibuka dengan betul dan mempunyai akses.
- Pasang Suis Pertama: Wayar talian hendaklah disambungkan ke terminal biasa suis pertama. Wayar pengembara hendaklah disambungkan ke terminal lain seperti dalam rajah pendawaian.
- Dawai Suis 4 Hala: Kenal pasti suis 4 hala dalam litar (ia berada di tengah-tengah dua suis 3 hala). Jalankan wayar pengembara dari suis 3 hala pertama ke satu sisi suis 4 hala, kemudian wayar pengembara ke suis 3 hala kedua di sisi lain.
- Sambungkan Suis Akhir: Sambung wayar pengembara suis 4 hala ke terminal serupa bagi suis 3 hala kedua. Wayar beban hendaklah disambungkan ke terminal biasa suis ini.
- Uji Sistem: Kembalikan kuasa pada pemutus litar dan uji suis untuk memastikan ia boleh menghidupkan dan mematikan lekapan seperti yang dimaksudkan. Juga, semak sama ada lampu boleh dikawal dari semua lokasi suis.
Jika anda tekun memerhatikan langkah-langkah dan sentiasa membandingkan dengan gambar rajah pendawaian, anda boleh dengan mudah menghasilkan konfigurasi suis 4 hala yang boleh dipercayai dan berfungsi.
Menyediakan Kotak Elektrik
Penyediaan kotak elektrik yang betul adalah sangat penting untuk memastikan pemasangan pendawaian yang selamat dan berkesan dilakukan. Langkah pertama ialah memotong kuasa litar yang anda sedang kerjakan pada panel pemutus, dan kemudian gunakan penguji voltan untuk memeriksa sama ada tiada kuasa hadir. Langkah seterusnya ialah memastikan kotak elektrik yang anda gunakan cukup lapang untuk memuatkan semua wayar dan sambungan tanpa menegangkannya, dan pada masa yang sama, pastikan kotak anda sepadan dengan kod tiang; biasanya, kotak sedia ada boleh digantikan dengan kotak yang lebih besar jika itu berlaku.
Perkara seterusnya adalah dengan berhati-hati menanggalkan penebat dari hujung wayar dengan bantuan penarik wayar - pastikan konduktor tidak rosak. Seterusnya, di dalam kotak, susun wayar mengikut fungsinyaโseperti wayar pembumian, neutral, pengembara dan wayar bebanโdan jika terdapat kotak logam yang dibumikan, kemudian pasangkan wayar pembumian pada skru pembumian kotak. Gunakan penyambung wayar pegun atau nat wayar untuk menutup dan mengikat sambungan, dan juga pastikan terdapat ruang yang cukup untuk laluan tanpa kesesakan atau lenturan yang menyeksakan.
Apabila anda memasang semula atau bekerja dengan kotak elektrik yang lebih lama, periksa dahulu untuk sebarang penunjuk seperti kerosakan, karat, atau haus, dsb. yang boleh mengurangkan kekuatan sistem. Jika ia berlaku, tukar ke kotak yang lebih baharu yang memenuhi kod elektrik semasa. Dengan menjalankan langkah-langkah ini, kotak elektrik akan siap sepenuhnya untuk pemasangan profesional dan selamat.
Menyambungkan Wayar
Mengenal pasti wayar dengan betul adalah langkah pertama untuk menyambungkannya. Selalunya, wayar panas berwarna merah atau hitam, wayar neutral berwarna putih, dan wayar tanah sama ada hijau atau tembaga kosong. Untuk memulakan, anda perlu menanggalkan hujung wayar dengan penarik wayar, menanggalkan kira-kira ยพ inci penebat. Kemudian, teruskan dengan memutar bersama wayar daripada jenis yang sama โ panas ke panas, neutral kepada neutral dan tanah ke tanah โ mengikut arah jam menggunakan playman lineman. Untuk mengamankan wayar, letakkan penyambung wayar (cth, nat wayar) di atas hujung dan putar penyambung sehingga ketat; ini juga akan memastikan tiada wayar kosong terdedah.
Jika terdapat sambungan pembumian, pasangkan wayar pembumian pada skru pembumian di dalam kotak elektrik jika berkenaan. Untuk peranti seperti alur keluar atau suis, wayar panas pergi ke skru loyang, wayar neutral pergi ke skru perak dan wayar tanah pergi ke skru hijau. Semua skru terminal kemudiannya hendaklah diketatkan dengan selamat untuk membuat sambungan yang kukuh. Mengesahkan semua sambungan ialah langkah seterusnya, dan dengan berhati-hati menolak wayar kembali ke dalam kotak elektrik harus diikuti, memastikan tiada tonjolan yang boleh mengakibatkan sentuhan atau kerosakan secara tidak sengaja. Kaedah ini menjamin prestasi elektrik yang boleh dipercayai serta pematuhan piawaian keselamatan.
Melindungi Suis
Untuk keselamatan pensuisan, pada mulanya, letakkan kotak elektrik mengikut lubang pelekap suis. Betulkan suis dengan ketat menggunakan skru yang disediakan, dan pastikan suis tidak lebih tinggi atau lebih rendah daripada kotak supaya tiada celah lagi yang mungkin terkena kotoran. Pastikan skru tidak terlalu ketat; jika itu berlaku, suis mungkin rosak, atau lebih teruk lagi, benang mungkin tercabut. Sentiasa sambung wayar dengan betul atau gunakan beberapa penebat sebelum menghidupkan semula kuasa; tindakan ini akan menghalang litar pintas. Selepas pemasangan, letakkan pada plat muka, kilasan skrunya akan cukup untuk membuat paras plat tetapi tidak menyebabkan keretakan atau meledingkannya. Periksa pemasangan dengan menogol suis perlahan-lahan untuk merasakan operasi tanpa sebarang rintangan. Ini adalah cara untuk mengesahkan suis dipasang dengan kukuh dan boleh digunakan dengan selamat.

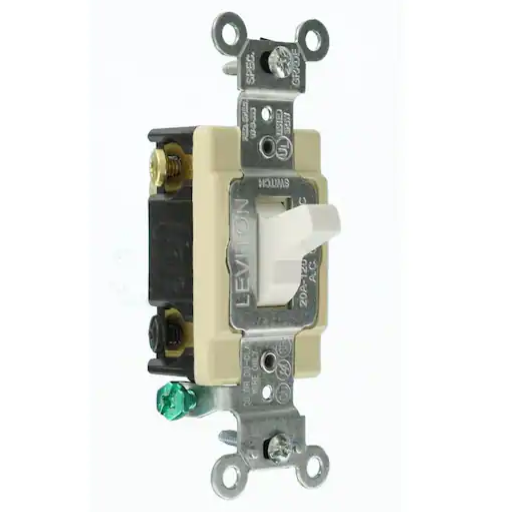

Menguji Pemasangan Suis 4 Hala Anda
Anda diarahkan untuk menguji pemasangan suis 4 arah anda dengan mengikuti langkah berikut:
Prosedur Ujian
- Pulihkan Kuasa: Hidupkan pemutus litar untuk menghantar kuasa ke suis.
- Semak Setiap Suis: Hidupkan dan matikan semua suis yang disambungkan dalam litar, satu demi satu, dan dalam kombinasi yang berbeza. Pastikan lampu atau peranti yang disambungkan dihidupkan dan dimatikan dengan betul, tanpa mengira suis yang digunakan.
- Periksa Isu: Semak kelewatan, kelipan dan operasi yang tidak konsisten. Sekiranya terdapat sebarang masalah, matikan kuasa dan periksa sambungan pendawaian sekali lagi.
Melalui ujian yang betul, sistem suis 4 hala boleh disahkan berfungsi dengan baik dan selamat untuk kegunaan biasa.
Cara Menguji Fungsi yang Betul
Untuk membuktikan bahawa sistem suis 4-hala berfungsi dengan baik, seseorang harus mengikuti langkah-langkah di bawah:
Pengesahan Tukar
Dengan bekalan kuasa masih dihidupkan, periksa setiap suis litar satu demi satu dan kemudian dalam kombinasi. Togol suis dengan pelbagai cara untuk memastikan lampu atau peranti yang disambungkan bertindak balas dengan betul (menghidupkan dan mematikan tanpa sebarang kegagalan) melalui semua suis dalam sebarang susunan.
Pemeriksaan Ketekalan
Semasa menggunakan suis, perhatikan sebarang kelewatan, kelipan atau gelagat terputus-putus yang mungkin menunjukkan ketidakkonsistenan dalam operasi. Operasi yang sama merentasi semua suis adalah sangat penting.
Cari Sambungan jika Diperlukan
Sekiranya terdapat sebarang ketidakkonsistenan atau kerosakan, matikan pemutus litar terlebih dahulu untuk memutuskan kuasa ke seluruh sistem. Kemudian, buat semula semua sambungan pendawaian untuk memastikan ia ketat, dalam kedudukan yang betul, dan mengikut rajah litar.
Ujian terakhir
Selepas mengesahkan pendawaian adalah utuh, hidupkan semula kuasa dan lakukan pusingan terakhir untuk mengendalikan semua suis untuk mengesahkan bahawa sistem masih berfungsi secara konsisten dan tanpa ralat.
Apabila anda melakukan langkah-langkah ini secara sistematik, anda boleh yakin bahawa sistem suis 4 hala adalah selamat dan cekap, dan ia beroperasi mengikut spesifikasi.
Menyelesaikan Masalah Isu Biasa
Saya biasanya mula mengusik masalah biasa dengan mencari wayar yang longgar atau terputus kerana ia sering menjadi sebab utama mengapa sistem tidak berfungsi. Selepas itu, saya menyemak voltan pada titik utama litar untuk melihat sama ada terdapat sebarang perbezaan atau penyelewengan. Jika isu masih berterusan, saya mencari komponen yang rosak atau terlalu panas dan menggantikan bahagian yang tidak berfungsi dengan betul. Akhir sekali, saya beralih kepada manual sistem untuk kod ralat atau langkah diagnostik khas untuk memastikan bahawa semua masalah yang mungkin ditangani dengan cara yang sistematik dan cepat.
Bila Perlu Menghubungi Profesional
Memanggil pakar teknikal adalah perlu sekiranya kesukaran masalah melebihi kebolehan teknikal anda atau apabila keselamatan menjadi keutamaan. Dalam kes di mana sistem terdiri daripada bahagian voltan tinggi, memerlukan alat khas atau diagnostik yang sangat canggih yang hanya seorang pakar boleh lakukan, adalah lebih baik untuk mempunyai pakar sentiasa ada untuk mengurangkan risiko. Tambahan pula, isu yang terus berlaku dan tiada jumlah penyelesaian masalah telah membantu mungkin merupakan petunjuk masalah asas yang memerlukan perhatian profesional. Jika jaminan sistem masih berkuat kuasa, maka pembaikan dibenarkan pengilang biasanya diperlukan supaya jaminan tidak akan terbatal. Akhir sekali, mesej ralat atau kerosakan yang samar-samar dalam sistem canggih seperti peranti elektronik yang boleh diprogramkan atau disambungkan ke rangkaian hanya untuk juruteknik bertauliah kerana mereka mempunyai alatan yang diperlukan, sokongan daripada pengilang dan hak untuk mengakses maklumat proprietari.
Utamakan keselamatan: Sentiasa ingat bahawa bekerja dengan sistem elektrik boleh berbahaya. Jika anda tidak pasti tentang sebarang langkah dalam proses pemasangan, berunding dengan juruelektrik berlesen. Pemasangan yang betul memastikan bukan sahaja kefungsian tetapi juga keselamatan semua orang di rumah atau bangunan anda.
Sumber Rujukan
Soalan Lazim (Soalan Lazim)
Apakah suis 4 hala, dan bagaimana ia berfungsi?
Suis 4 hala ialah peranti elektrik yang boleh anda gunakan untuk mengawal satu lampu dari tiga atau lebih tempat yang berbeza. Ia membolehkan pelbagai kedudukan suis menghidupkan atau mematikan lampu dengan bekerja dengan dua suis 3 hala. Wayar masuk bersambung ke suis, dan wayar keluar membawa kepada lekapan lampu dalam suis 4 hala dengan dua set terminal.
Bagaimanakah saya boleh menyambungkan suis 4 hala?
Untuk wayar suis 4 hala dengan betul, anda mesti menyambung wayar yang berbeza dengan betul. Langkah pertama dalam proses ini ialah menyambungkan sumber kuasa ke suis 3 hala yang pertama. Seterusnya, anda mesti menyambungkan wayar merah ke terminal yang sesuai pada suis 4 hala sambil menjalankan wayar ke sana dari sana. Akhir sekali, sambungkan wayar keluaran daripada suis 4 hala ke suis 3 hala kedua, dan kemudian ke lekapan lampu.
Apakah bantuan pendawaian suis yang saya perlukan untuk pemasangan suis 4 hala?
Untuk pemasangan suis 4 hala yang berkesan, susun atur pendawaian mesti difahami. Sumber kuasa, lekapan lampu, dan wayar yang diperlukan harus dikenal pasti. Anda mungkin boleh membuat proses pemasangan lebih mudah dan cepat dengan merujuk kepada gambar rajah pendawaian dan mendapatkan nasihat profesional.
Bolehkah saya menggunakan suis dimmer dengan persediaan lampu 4 hala?
Dimmer boleh digunakan dalam persediaan cahaya 4-hala, tetapi suis dimmer yang direka khas untuk konfigurasi 4-hala diperlukan untuk persediaan ini. Pastikan suis dimmer serasi dengan suis lain dalam litar dan boleh mengendalikan beban untuk hasil yang terbaik.
Apakah yang perlu saya lakukan jika saya menghadapi masalah dengan pemasangan suis 4 hala saya?
Jika anda menghadapi masalah semasa memasang suis 4 hala anda, mulakan dengan menyemak semula sambungan wayar untuk memastikan ia selamat. Seterusnya, jika lampu tidak menyala atau mati seperti yang dijangkakan, periksa sama ada suis berada dalam kedudukan yang betul. Jika masih tidak berjaya, hubungi juruelektrik profesional untuk mendapatkan bantuan.
Bagaimanakah saya boleh mencapai pemasangan pantas suis 4 hala?
Untuk memasang suis 4 hala dengan cepat, mula-mula atur keseluruhan proses pemasangan dan kumpulkan bahan yang diperlukan. Gambar rajah pendawaian yang jelas adalah penting untuk ini. Menyimpan semua alat dan komponen yang diperlukan, seperti pita elektrik dan penyambung wayar, akan membantu anda menyelesaikan tugas dengan cekap. Selain itu, bekerja dengan cara yang teratur akan membantu dalam mengelakkan kesilapan dan, oleh itu, akan membolehkan masa pemasangan dikurangkan.
Apakah jenis suis lampu yang digunakan dalam konfigurasi 4 hala?
Konfigurasi 4 hala biasanya termasuk dua suis 3 hala dan satu atau lebih suis 4 hala. Suis 3 hala membekalkan kuasa, manakala suis 4 hala membenarkan lebih daripada dua kedudukan suis untuk mengawal lekapan lampu. Gabungan ini memungkinkan untuk mengawal pencahayaan dari lebih daripada satu tempat.
Adakah mungkin untuk memasang suis Gelombang Z dalam persediaan cahaya 4 arah?
Sudah tentu, suis Gelombang Z boleh dipasang dalam persediaan cahaya 4 arah. Walau bagaimanapun, sahkan bahawa suis Z-Wave menyokong konfigurasi 4 hala dan anda mengikuti arahan pendawaian yang diberikan oleh pengilang. Selain itu, penyepaduan teknologi pintar akan memberi anda kawalan yang lebih baik ke atas pencahayaan anda dan membolehkan anda mengendalikannya dari jauh.
