Perlindungan katodik ialah kaedah yang sangat penting untuk melindungi struktur logam daripada kesukaran kakisan. Saluran paip bawah tanah, badan kapal yang belayar di lautan tidak dapat menanggung kakisan, kerana ia bermakna kemusnahan infrastruktur utama, yang membawa kepada kos pembaikan yang tinggi dan ancaman kepada keselamatan. Blog ini berhasrat untuk membincangkan dengan panjang lebar ilmu tentang perlindungan katodik, menerangkan bagaimana ia mengekalkan struktur logam daripada kakisan dan membesarkan jangka hayat fungsinya. Dimensi lain kepada perbincangan hendaklah termasuk eksposisi terperinci tentang aplikasi teknologi ini dalam industri yang berbeza, menggariskan mengapa kaedah ini dianggap paling penting dalam memerangi kakisan. Adakah anda berminat untuk mempelajari cara baharu untuk melindungi infrastruktur kami? Kemudian panduan ini akan menunjukkan kepada anda keseluruhan spektrum kepentingan perlindungan katodik dalam kejuruteraan moden dan seterusnya.

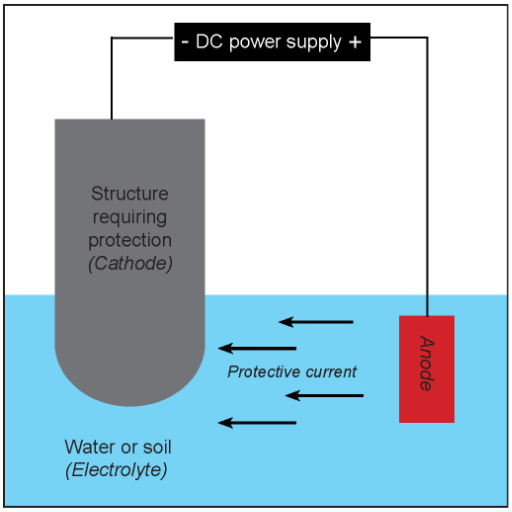

Apakah Perlindungan Katodik?
Perlindungan katodik ialah kaedah yang digunakan untuk mencegah kakisan permukaan logam dengan menjadikan permukaan yang akan dilindungi sebagai katod sel elektrokimia. Kakisan dipindahkan ke bahan korban, katakan anod logam yang menghakis dengan mengorbankan struktur yang dilindungi. Dianggap sebagai salah satu kaedah kawalan kakisan tertua yang digunakan untuk saluran paip, tangki dan kapal, perlindungan katodik sememangnya akan memanjangkan hayat struktur logam dan akan memastikan kebolehpercayaannya dalam situasi menghakis.
Prinsip Perlindungan Katodik
Prinsip perlindungan katodik ialah kawalan tindak balas elektrokimia yang menyebabkan kakisan logam. Kakisan berlaku apabila permukaan logam bertindak sebagai anod, memberikan elektron untuk membentuk karat atau produk pengoksidaan lain. Menggunakan perlindungan katodik menghentikan kehilangan elektron ini dengan menjadikan struktur yang akan dilindungi katod sel elektrokimia.
Terdapat dua cara utama yang boleh dilakukan:
- Kaedah Anod Pengorbanan: Logam yang lebih reaktif, seperti magnesium, zink, atau aluminium, disambungkan secara elektrik kepada struktur yang dilindungi. Anod korban akan larut dan bukannya struktur logam dan, dengan cara ini, melindunginya dengan berkesan.
- Sistem Semasa Terkesan: Sumber kuasa luaran menyediakan arus terus ke struktur, dan arus dihantar melalui anod lengai untuk mengatasi kakisan. Kaedah ini kebanyakannya digunakan untuk struktur besar yang memerlukan perlindungan berterusan.
Kedua-dua kaedah memastikan pempasifan permukaan logam supaya proses kakisan sama ada sepenuhnya atau sebahagiannya diperlahankan, bergantung kepada perubahan persekitaran.
Jenis Perlindungan Katodik
Perlindungan katodik dikelaskan di bawah dua kategori utama:
1. Perlindungan Katodik Anod Galvanik (atau Pengorbanan)
Dalam kaedah ini, logam yang lebih reaktif, seperti zink, magnesium, atau aluminium, dilekatkan sebagai anod korban pada struktur di bawah perlindungan. Anod menghakis memihak kepada struktur, dengan itu memastikan jangka hayatnya. Sistem galvanik adalah mudah, bebas penyelenggaraan, dan sesuai untuk struktur atau persekitaran yang lebih kecil dengan kerintangan rendah.
Kelebihan GACP
- Mudah: Proses reka bentuk dan pemasangan sistem yang mudah; ia tidak memerlukan sebarang sumber kuasa luaran atau alat yang rumit.
- Penyelenggaraan Rendah: Sistem GACP selalunya tidak memerlukan penyelenggaraan atau penyelenggaraan minimum semasa hayat perkhidmatannya selepas pemasangan.
- Kos-Berkesan: Sesuai untuk struktur berskala kecil hingga sederhana, kerana tetapan awal dan kos operasinya kekal rendah.
Kelemahan GACP
- Kehidupan Anod Terhad: Sistem ini bergantung pada anod korban, yang mungkin memerlukan penggantian yang kerap dalam persekitaran yang sangat menghakis.
- Output Semasa Bawah: GACP sangat tidak sesuai untuk struktur besar kerana anod tidak akan dapat membekalkan arus pelindung yang cukup besar.
- Kesan Alam Sekitar: Pelupusan anod yang dibelanjakan boleh menimbulkan beberapa isu ekologi, terutamanya di kawasan sensitif alam sekitar.

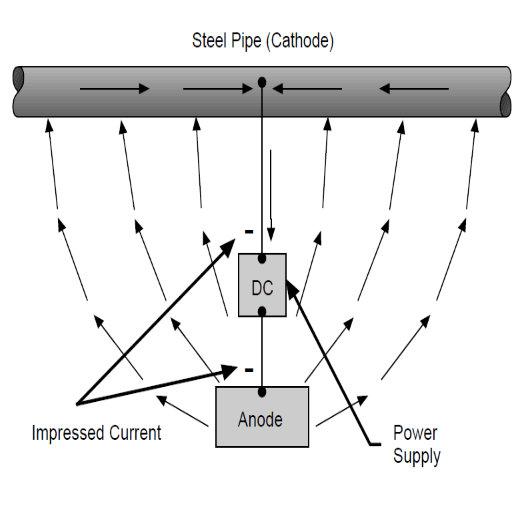

2. Perlindungan Katodik Semasa Terkesan (ICCP)
Iccp direka bentuk untuk mentadbir aliran arus terkawal dan bertujuan ke struktur di bawah perlindungan melalui sumber kuasa luaran melalui anod lengai. Kaedah ini menemui aplikasinya dalam melindungi struktur yang lebih besar atau di kawasan yang memerlukan perlindungan peringkat tinggi. Lebih kompleks dan memerlukan penyelenggaraan berkala, sistem ICCP boleh menawarkan perlindungan kakisan peringkat tinggi untuk jangka panjang.
Kelebihan ICCP
- Perlindungan yang berkesan dan seragam bagi struktur besar atau kompleks, seperti saluran paip, tangki dan kapal.
- Ia boleh memberikan ketumpatan arus yang lebih tinggi untuk memastikan perlindungan yang baik walaupun dalam persekitaran yang sangat menghakis.
- Jangka hayat yang panjang dengan penyelenggaraan yang betul, jadi ia boleh menjadi paling sesuai untuk aplikasi jangka panjang.
- Output boleh laras supaya tahap perlindungan boleh dikawal dengan baik.
Kelemahan ICCP
- Kos permulaan pemasangan yang lebih tinggi disebabkan oleh keperluan sumber kuasa luaran, penerus dan anod lengai.
- Memerlukan pemantauan dan penyelenggaraan secara hampir tetap untuk mengekalkan pemasangan dalam keadaan berfungsi.
- Reka bentuk dan pelaksanaan adalah sangat kompleks, dan mereka sering memerlukan pakar.
- Ia juga boleh mengganggu struktur logam bersebelahan dan dengan itu menyebabkan kakisan arus sesat.
Komponen Sistem Perlindungan Katodik
Sistem perlindungan katodik umumnya terdiri daripada komponen teras berikut:
| Komponen | Fungsi | Permohonan |
|---|---|---|
| Anodat | Menyediakan kaedah perlindungan utama dengan menghakis dalam kes sistem anod korban atau dengan menyediakan arus melalui struktur dalam sistem ICCP | Semua sistem perlindungan katodik |
| Sumber Kuasa | Bekalan kuasa tanpa gangguan mesti disediakan kepada sistem ICCP supaya aliran arus yang stabil dapat dikekalkan pada struktur | sistem ICCP sahaja |
| Pendawaian dan Sambungan | Melalui wayar ini, aliran arus berlaku di antara anod dan struktur | Semua sistem perlindungan katodik |
| Elektrod Rujukan | Digunakan untuk memantau keberkesanan sistem dengan mengukur potensi struktur yang dilindungi | Pemantauan dan penyelenggaraan |
| Unit Kawalan | Hadir dalam sistem ICCP dan kawal selia atau kawal arus keluaran kepada tahap yang berbeza-beza berdasarkan tahap perlindungan yang optimum | sistem ICCP sahaja |
Pemilihan dan penggunaan setiap komponen dijalankan mengikut permintaan persekitaran dan struktur yang perlu dilindungi.
Anod dalam Perlindungan Katodik
Anod membentuk aspek penting sistem perlindungan katodik dengan menyediakan elektron yang membantu dalam mencegah kakisan struktur yang dilindungi. Dua jenis anod utama digunakan dalam perlindungan katodik:
- Anod Pengorbanan: Anod ini biasanya diperbuat daripada logam seperti zink, magnesium, atau aluminium yang lebih negatif dalam potensi elektrokimia daripada struktur yang dilindungi. Anod korban terhakis dengan masa kerana ia melindungi struktur dengan mengalihkan tindak balas menghakis ke arah diri mereka sendiri. Aplikasi biasanya melibatkan saluran paip, tangki simpanan dan kapal laut.
- Anod Arus Terkesan (Anod ICCP): Dibina daripada bahan seperti titanium yang disalut dengan oksida logam campuran, anod ini tahan lama dan mesti disambungkan kepada sumber kuasa untuk membawa arus secara terkawal ke struktur. Sistem ICCP biasanya digunakan untuk struktur besar, termasuk kapal, platform luar pesisir, dan tangki simpanan bawah tanah.
Dalam keadaan yang berbeza, anod akan dipilih berdasarkan pelbagai faktor, seperti saiz struktur, keadaan persekitaran, atau tahap perlindungan yang diperlukan untuk sistem. Walau bagaimanapun, penjagaan dan pemantauan anod yang baik memastikan fungsi optimum dan jangka hayat sistem perlindungan katodik.
Kepentingan Pemantauan Perlindungan Katodik
Pemantau perlindungan katodik mempunyai tugas asas untuk menjamin bahawa sistem perlindungan katodik berfungsi dengan berkesan dan cekap. Mereka menyediakan sistem dengan maklumat prestasi dalam masa nyata, membantu mengenal pasti sebarang keabnormalan atau kegagalan yang boleh mengakibatkan kakisan. Daripada potensi, aliran arus, tahap voltan, dsb., peranti mesti dapat menganalisis parameter utama ini untuk memastikan penyelenggaraan dan pelarasan yang tepat yang menghalang kerosakan struktur dan pembaikan yang mahal.
Pemantauan sedemikian juga memastikan pematuhan piawaian dan peraturan industri, memanjangkan hayat aset seperti saluran paip, tangki dan struktur marin. Sistem moden juga dilengkapi dengan ciri seperti akses jauh dan pelaporan automatik, sekali gus meningkatkan lagi kemudahan dan kecekapan operasi. Secara ringkasnya, pemantau perlindungan katodik diperlukan untuk melindungi infrastruktur sambil mengehadkan bahaya alam sekitar dan memastikan keselamatan dalam pelbagai senario.
Aplikasi Perlindungan Katodik
Perlindungan katodik mendapati aplikasinya dalam pelbagai bidang perindustrian dan bertujuan untuk mengelakkan kakisan dalam struktur logam yang terdedah kepada persekitaran yang keras. Aplikasi kejuruteraan termasuk perlindungan saluran paip, tangki simpanan, platform luar pesisir dan badan kapal laut. Melalui anod yang memakai perlindungan kakisan atau sistem semasa yang terkesan-perlindungan katodik sangat memanjangkan hayat perkhidmatan dan keselamatan operasi. Ini adalah langkah yang sangat penting yang diambil dalam industri minyak dan gas, pengangkutan marin, dan sebagainya, yang melibatkan aset logam terdedah kepada air, tanah atau unsur menghakis lain.
Perlindungan Katodik Digunakan dalam Pelbagai Industri
- Sektor Minyak dan Gas: Ia digunakan untuk melindungi saluran paip, tangki simpanan dan platform luar pesisir daripada kakisan oleh air laut dan persekitaran agresif lain.
- Aplikasi Marin: Perlindungan katodik digunakan untuk melindungi badan kapal dan terminal dok, sekali gus melindungi ketahanan dan penggunaannya yang selamat.
- Utiliti Air: Ia memanjangkan hayat saluran paip bawah tanah dan struktur rawatan air, yang selalunya berada dalam tanah dan kelembapan.
- Loji Kuasa: Ditemui dalam loji janakuasa dan struktur konkrit bertetulang untuk meningkatkan hayat perkhidmatan dan mengurangkan kos penyelenggaraan.
Oleh itu, ia adalah pilihan yang mesti ada dalam flora infrastruktur di bawah keadaan yang terlalu menghakis.
Tangki Penyimpanan dan Perlindungan Katodik
Tangki simpanan memerlukan perlindungan daripada kakisan, yang, jika tidak dikawal, mungkin merupakan kerja pembaikan yang mahal untuk risiko alam sekitar yang buruk dan bahaya keselamatan, dan perlindungan katodik melakukan ini. Dua jenis asas perlindungan katodik yang digunakan untuk tangki simpanan: galvanik elektrik (kadangkala dipanggil anod) dan arus terkesan. Dalam sistem galvanik, anod terhakis berkenaan dengan tangki, manakala dalam sistem arus terkesan, sumber kuasa luaran digunakan untuk menghantar arus pelindung. Memutuskan sistem mana yang akan digunakan terutamanya bergantung pada faktor seperti saiz tangki, kerintangan tanah dan keadaan persekitaran.
Mekanisme pengurangan kadar kakisan membantu memastikan integriti hayat dengan perlindungan katodik yang baik pada permukaan luar tangki, selalunya di dalam tanah, dan permukaan dalaman terdedah kepada cecair untuk disimpan. Pemeriksaan berkala, pengukuran berpotensi dan penyelenggaraan berjadual adalah penting untuk mengesahkan fungsi sistem ini dengan betul. Selain itu, teknologi pemantauan termaju beroperasi untuk menambah baik sistem dengan data dan penggera masa nyata, meminimumkan kerja manual dan memaksimumkan kebolehpercayaan sistem. Selain daripada menyediakan perlindungan aset, proses perlindungan katodik juga penting untuk pematuhan alam sekitar dan keselamatan.
Cara Menggunakan Perlindungan Katodik
Langkah 1: Menilai Struktur dan Persekitaran
Pada mulanya, lakukan penilaian struktur atau sistem yang memerlukan perlindungan. Ketahui tentang jenis bahan yang terlibat, tahap potensi pendedahan kepada sesuatu yang menghakis, dan daripada ancaman khusus yang mungkin datang (air masin, lembapan, refluks atau bahan kimia industri). Ini membolehkan kaedah perlindungan katodik untuk memenuhi keperluan struktur.
Langkah 2: Pilih Kaedah yang Sesuai
Buat pemilihan sistem anod korban yang sesuai dan sistem arus terkesan secara semula jadi pada saiz, kerumitan dan keadaan struktur. Sistem anod korban biasanya digunakan untuk aplikasi yang lebih kecil seperti saluran paip atau tangki, manakala sistem arus terkesan biasanya digunakan untuk struktur yang lebih besar, seperti jambatan atau platform luar pesisir.
Langkah 3: Reka Sistem
Lukis reka bentuk perlindungan katodik di atas kertas, supaya anda mengambil kira bahan anod, penempatan, sambungan elektrik dan zon perlindungan. Pengiraan untuk keluaran arus yang diperlukan dan jangka hayat anod mesti dilakukan.
Langkah 4: Pasang Anod dan Peralatan Pemantauan Lain
Anod dan komponen tambahan lain, sebagai elektrod rujukan dan kotak simpang, semuanya harus dipasang dengan betul. Sistem yang timbul dari titik ini dan seterusnya mesti mempunyai sambungan selamat ke struktur. Apabila diperlukan, gunakan salutan tidak konduktif untuk mengelakkan perkembangan permintaan semasa yang berlebihan.
Langkah 5: Menjalankan Ujian dan Pelarasan
Selepas memasang sistem boleh diuji untuk melihat sama ada ia memenuhi syarat perlindungan (cth, potensi negatif yang dianggap cukup besar). Output semasa dan lokasi anod boleh diubah untuk memaksimumkan tahap perlindungan.
Langkah 6: Membangunkan Sistem Penyelenggaraan
Sistem perlindungan katodik hendaklah diperiksa dan diselenggara pada selang waktu tertentu untuk kebolehpercayaan berterusannya dengan mengambil kira kehabisan anod, kecekapan sistem, dan kerosakan pada pendawaian atau sumber kuasa.
Apabila langkah-langkah yang digariskan diikuti, sistem perlindungan katodik boleh dipasang dengan berkesan, yang menyumbang kepada ketahanan infrastruktur penting.

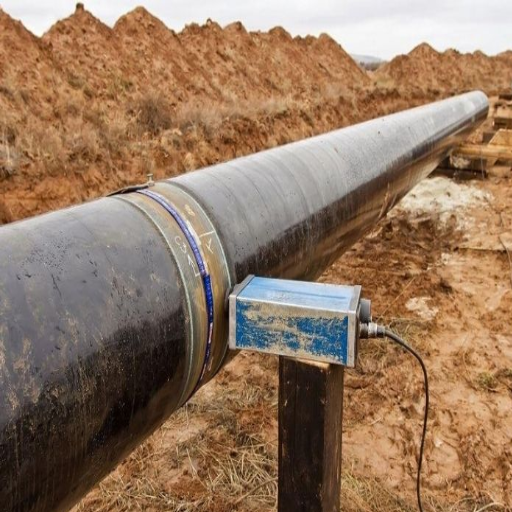

Pemantauan dan Penyelenggaraan Sistem Perlindungan Katodik
Untuk mengekalkan usaha perlindungan jangka panjang melalui sistem perlindungan katodik, pemantauan yang betul perlu dilaksanakan. Pemeriksaan perlu dilakukan secara berkala supaya ia boleh mengukur prestasi sistem, mengenal pasti isu yang mungkin berlaku, dan membuat pembetulan yang sesuai. Teknik pemantauan yang biasa digunakan termasuk pengukuran potensi daripada struktur kepada elektrolit dengan bantuan elektrod rujukan, memberikan gambaran tentang jenis perlindungan yang telah diterima oleh struktur. Sebagai contoh, saluran paip keluli secara amnya dianggap dilindungi secukupnya sekiranya potensi dikekalkan antara julat -850 mV hingga -1200 mV (berkenaan dengan elektrod rujukan kuprum/kuprum sulfat).
Kini, sistem pemerolehan data lanjutan membantu dalam mengautomasikan pengumpulan bacaan berpotensi merentas infrastruktur untuk menyediakan data prestasi hampir berterusan. Sistem mengesan kadar penyusutan anod, makluman kepada isu bekalan kuasa, atau mengenal pasti isyarat awal kerosakan di tempat terpencil atau sukar dicapai.
Jadual penyelenggaraan mesti termasuk penggantian berjadual tetap anod korban yang telah tamat tempoh atau penentukuran semula sistem arus terkesan. Memandangkan bahan anod moden, seperti oksida logam campuran (MMO) atau besi tuang silikon tinggi, menawarkan hayat yang lebih lama, penggantian jarang perlu dibuat. Juga, pertimbangkan untuk memeriksa pendawaian sistem dan salutan pelindung sekali-sekala untuk bukti kakisan atau kerosakan fizikal.
Menilai Keberkesanan Perlindungan Katodik
Masuk ke dalam keberkesanan sistem perlindungan katodik, beberapa langkah dan parameter diperiksa. Pertama, pengukuran potensi struktur-elektrolit dibuat menggunakan elektrod rujukan, dan jika struktur itu dilindungi secukupnya, sama ada potensi itu berada di luar nilai yang dinyatakan yang dibincangkan (biasanya -850 mV atau lebih negatif berbanding kuprum tepu elektrod sulfat kuprum untuk struktur keluli). Kedua, anod-arus korban atau terkesan-boleh dipantau untuk keadaan dan prestasinya untuk memastikan ia berfungsi seperti yang direka. Untuk sistem terkesan, output semasa, fungsi penerus, dan pengagihan arus seragam mesti diperiksa dengan kerap.
Aspek penting lain berkaitan dengan pemeriksaan anod, kabel, salutan untuk kerosakan mekanikal, dan pengesahan gangguan arus sesat dengan sistem perlindungan. Tinjauan berkala dan dokumentasi menyeluruh bagi setiap pengukuran dan pemeriksaan adalah amat diperlukan untuk analisis trend dan pemulihan masalah yang berpotensi sebelum manifestasi penuhnya. Mengintegrasikan penyelenggaraan berkala dengan ukuran dan piawaian yang tepat menjadikan sistem perlindungan katodik yang berkesan, memberikan keselamatan berterusan terhadap kakisan untuk struktur.
Cabaran dalam Kerja Perlindungan Katodik
Salah satu cabaran yang sering saya hadapi dalam kerja perlindungan katodik ialah sifat keadaan persekitaran yang mempengaruhi tingkah laku sistem. Contohnya, kerintangan tanah yang berbeza-beza, tahap lembapan atau suhu boleh mempengaruhi keberkesanan sistem. Pada masa lain, saya perlu menyelesaikan masalah dengan sistem yang lebih lama atau diabaikan; situasi sedemikian memerlukan penelitian yang teliti dan, kadangkala, penyelesaian yang sangat imaginatif. Memastikan aktiviti ini mematuhi keperluan ketat industri, dan semua kerja didokumenkan dengan baik, menjadikan beban kerja lebih berat tetapi mesti dilakukan untuk mencapai hasil yang boleh dipercayai dan tahan lama.
Trend Masa Depan dalam Perlindungan Katodik
Tambahan pula, apabila kemajuan teknologi dan kemampanan menjadi semakin penting, perubahan telah dibawa dalam perlindungan katodik. Trend utama dalam bidang ini ialah penyepaduan sistem pemantauan jauh yang boleh mengumpul data dalam masa nyata, menganalisisnya dan membenarkan pengendali mengambil tindakan pembaikan jika masalah yang berpotensi dikesan. Mendarat sistem sedemikian juga bermakna pemeriksaan fizikal yang kurang kerap, dengan itu mengurangkan kos dan meningkatkan produktiviti.
Satu lagi perkembangan terkini yang utama ialah pengenalan bahan dan salutan baharu untuk meningkatkan lagi hayat dan kecekapan sistem perlindungan katodik. Teknologi anod yang canggih, contohnya, anod oksida logam campuran (MMO), membolehkan prestasi yang lebih baik namun dengan hayat yang lebih lama, sekali gus digemari oleh banyak industri pada masa kini.
Sumber Rujukan
“sistem Perlindungan Teragih dan Diagnostik Elemen Struktur Sokongan Talian Kuasa Voltan Tinggi”
“pengaruh Faktor Teknologi terhadap Ciri Elektrokimia Unsur Pelindung Katodik Magnesium Tuang”
Soalan Lazim (FAQ)
Terangkan perlindungan katodik dan cara ia berfungsi.
Perlindungan katodik ialah kaedah pencegahan kakisan permukaan logam dengan menjadikannya sel elektrokimia. Dalam kaedah perlindungan katodik ini, arus perlindungan dikenakan pada logam yang akan dilindungi. Arus perlindungan yang digunakan itu membantu dalam mengurangkan arus kakisan dan mengekalkan potensi perlindungan yang diperlukan untuk kawalan kakisan yang berkesan.
Sistem perlindungan katodik boleh dikelaskan kepada kategori apa?
Terdapat dua jenis utama sistem perlindungan katodik: perlindungan katodik galvanik dan perlindungan katodik arus terkesan. Walaupun sistem galvanik menggunakan anod korban untuk menghakis dan bukannya struktur logam, sistem arus terkesan menggunakan sumber kuasa luaran yang menyediakan arus perlindungan berterusan kepada struktur logam.
Bagaimanakah ia dilakukan dalam ICPC?
Dalam sistem perlindungan katodik arus terkesan, sumber kuasa luaran digunakan untuk memacu arus perlindungan katodik. Arus ini bergerak dari anod kembali ke anod itu sendiri melalui struktur logam, untuk mengelakkan aktiviti menghakis dengan mengekalkan potensi perlindungan yang diingini.
Apakah peranan yang dimainkan oleh anod dan katod dalam perlindungan katodik?
Dalam perlindungan katodik, anod berfungsi sebagai sumber arus pelindung, yang mengalir ke katod, sebagai permukaan logam di bawah perlindungan. Anod mungkin jenis arus korban atau terkesan, bergantung pada jenis sistem perlindungan katodik yang digunakan.
Bagaimanakah saluran paip yang tertimbus dilindungi melalui perlindungan katodik?
Ia merupakan aplikasi penting perlindungan katodik: kakisan oleh tanah dan kelembapan yang menjejaskan saluran paip yang tertimbus. Arus perlindungan katodik yang dikenakan menyebabkan logam saluran paip kekal pada potensi negatif, mengurangkan kebarangkalian kakisan, sekali gus meningkatkan hayat saluran paip.
Apakah kepentingan pemantauan perlindungan katodik?
Pemantauan perlindungan katodik mesti dijalankan untuk memastikan sistem perlindungan berfungsi-mungkin dengan betul. Adalah sangat penting untuk sentiasa menyemak arus dan potensi yang digunakan pada struktur supaya jika berlaku sebarang kesilapan, ia boleh diselaraskan dengan segera untuk memastikan perlindungan kakisan yang betul.
Apakah beberapa kriteria untuk perlindungan anodik?
Kaedah perlindungan katodik dibenarkan oleh kriteria seperti potensi perlindungan pada nilai yang betul, tahap arus perlindungan yang mencukupi yang mengalir melalui struktur, dan penilaian prestasi berkala sistem perlindungan. Kriteria ini membantu untuk menangani sama ada perlindungan katodik adalah mencukupi atau tidak untuk logam yang diberikan di bawah keadaan persekitaran.
Bolehkah perlindungan katodik digunakan pada saluran paip gas?
Ya, perlindungan katodik boleh berfungsi untuk saluran paip gas. Jika, atas satu sebab atau yang lain, salah satu proses perlindungan katodik digunakan, sistem akan dilindungi daripada kakisan yang membahayakan integriti dan keselamatannya dari semasa ke semasa.
