Membumikan subpanel adalah penting untuk keselamatan dan kefungsian pemasangan anda. Ia adalah satu proses yang harus dilakukan dengan teliti dan secukupnya. Sama ada anda cuba melakukannya sendiri atau ingin mendapatkan pendidikan lanjut mengenai perkara itu, adalah penting bahawa pembumian subpanel yang betul diperhatikan untuk menjadikan isu keselamatan elektrik dan rumah tidak relevan. Artikel ini bertujuan untuk membantu anda memahami ciri penting pembinaan sistem pembumian subpanel, dengan itu memudahkan konsep yang terlibat. Selain itu, anda akan dapat melihat faktor lain seperti tujuan utama pembumian dan perangkap dan perangkap yang biasanya menangkap kebanyakan pelaku yang tidak berpengalaman. Jangan ragu untuk meneruskan dan membaca proses di bagaimana untuk membumikan subpanel dengan cara yang sesuai dan selamat.

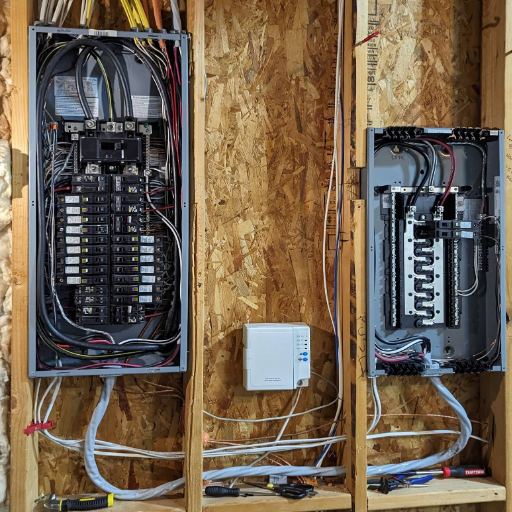

Memahami Sub Panel Pembumian
Pemasangan bar tanah di dalam kotak, disambungkan secara berasingan ke bar tanah panel utama, adalah jawapan kepada persoalan bagaimana untuk membumikan subpanel, kerana pembumian yang salah membahayakan penghuni rumah. Pembumian di kawasan ini membantu melindungi peralatan atau orang yang menggunakan peralatan daripada renjatan elektrik dan mengurangkan bahaya litar pintas yang boleh menyebabkan kebakaran atau letupan. Rod bas tanah dalam setiap subpanel mesti dipasang kerana ia dibuat ke tanah sahaja. Perkara yang paling penting untuk diingat semasa membetulkan subpanel ialah tidak menyatukan wayar tanah dan neutral. Kod atau peraturan dan undang-undang pemasangan ada atas sebab tertentu, jadi pastikan anda menyemaknya. Untuk mendapatkan bantuan lanjut, mengupah profesional elektrik yang berkelayakan adalah disyorkan.
Apakah itu Sub Panel?
Keluar daripada panel utama, panel sekunder atau pengedaran cenderung menjadi sangat biasa kerana ia berkongsi litar dan tenaga elektrik secara unik sehingga ke bahagian kediaman yang berbeza. Ia sering disediakan untuk memuatkan-kongsi panel utama, menambah baik litar dalam bangunan, atau untuk membawa kuasa dengan lebih cekap ke bahagian tertentu bangunan, seperti garaj, ruang bawah tanah atau bengkel.
Subpanel dilampirkan sedemikian rupa sehingga ia disambungkan ke panel utama terus melalui talian penyuap, yang melibatkan dua wayar panas, wayar neutral dan wayar pembumian seperti yang diperlukan. Saiz sub-panel dalam kes ini akan ditentukan oleh keluasan papan; sebagai peraturan, ini berkisar antara 60 dan 200 amp; contohnya, anda boleh mempunyai panel 100 amp dalam isi rumah dengan beban elektrik sederhana hingga tinggi.
Satu komponen utama subpanel ialah ia dikuasakan daripada panel utama tetapi tidak berkongsi litar. Pemutus disediakan untuk kawasan yang ditentukan, yang membantu mematikan kuasa di kawasan tertentu sahaja, memudahkan pembaikan atau pengembangan pendawaian sistem. Adalah penting bahawa pembumian dan wayar neutral dipisahkan antara satu sama lain di dalam subpanel untuk menghapuskan bahaya yang dikenal pasti.
Peningkatan tambahan dalam penggunaan tenaga dan usaha di rumah yang lebih besar kebanyakannya ditujukan kepada subpanel. Daripada menjalankan konduktor yang panjang, litar kuasa diletakkan sedekat mungkin dengan beban elektrik untuk meminimumkan pengurangan voltan dan meningkatkan prestasi sistem. Apabila memasang subskrin, adalah sangat penting untuk memastikan mana-mana kabel penyuap, litar dan peranti perlindungan litar yang digunakan adalah mengikut bangunan tempatan yang lazim serta ketetapan elektrik. Untuk sentiasa selamat dan di tempat pemasangan yang rumit, sentiasa tanya cara untuk membumikan pendawaian subpanel daripada juruelektrik yang cekap.
Kepentingan Pembumian dalam Sistem Elektrik
Membumikan semua sistem elektrik adalah faktor penting kerana ia meningkatkan keselamatan dan memastikan sistem berfungsi dengan lebih baik. Dengan membuat sentuhan dengan tanah fizikal (bumi), ini dipanggil pembumian, yang berfungsi sebagai satu cara di mana arus sesat litar atau arus peralatan elektrik boleh dialihkan ke dalam tanah dengan selamat. Dengan berbuat demikian, kemungkinan kejutan elektrik, kebakaran, dan kegagalan perkakas akibat lonjakan kuasa sangat berkurangan.
Pembumian, antara lain, membantu dalam meningkatkan kestabilan voltan dalam sistem elektrik. Seperti dengan menyediakan perkongsian saksama tenaga elektrik dalam sistem apabila voltan tinggi, supaya voltan berlebihan tidak memusnahkan sebarang peranti dalam litar. Sebagai contoh, berdasarkan statistik, kilat menghasilkan lonjakan mencecah beberapa ratus volt dan setinggi beberapa ratus juta volt. Dalam kes sedemikian, sistem harus dibumikan dengan betul untuk meneutralkan tenaga besar yang terkumpul, dengan itu melindungi kedua-dua sistem dan orang yang terlibat.
Faedah Utama Pembumian yang Betul
- Mengurangkan kecenderungan kegagalan peralatan sebanyak kira-kira 60%
- Memberi perlindungan terhadap lonjakan elektrik dan sambaran petir
- Memastikan pematuhan kod elektrik dan kebolehpercayaan sistem
- Menghalang pembaikan dan penggantian yang mahal
Lebih-lebih lagi, kami menggunakan bahan yang digunakan dalam sistem pembumian ini, iaitu tembaga dan keluli tergalvani, yang sememangnya sangat konduktif dan mempunyai indeks komposit yang kuat, yang bermaksud tidak mudah terhakis oleh sentuhan kimia. Mereka juga diuji untuk mengesahkan bahawa mereka akan berfungsi dengan baik dalam keadaan yang paling teruk. Sebagai contoh, dengan bantuan pelbagai eksperimen yang dijalankan sebelum ini, telah ditetapkan bahawa sistem yang dibumikan dengan betul mengurangkan kecenderungan kegagalan peralatan kepada kira-kira 60% dan secara tidak langsung, menyelamatkan pengguna daripada kesan buruk mereka, seperti pembaikan dan penggantian yang mahal.
Pembumian juga penting untuk pematuhan kod elektrik, yang sebaliknya boleh terjejas oleh pemasangan yang tidak betul. Sebagai contoh, NEC memerlukan pembinaan khusus konduktor, sambungan, serta sistem ikatan. Dengan mematuhi kod ini, pengendali mengehadkan pendedahan mereka dan meningkatkan ketekalan sistem elektrik mereka dalam jangka panjang.
Adalah amat penting bagi individu mempertimbangkan pembumian apabila mereka bentuk pemasangan elektrik di rumah dan pusat komersial, kerana ini akan meningkatkan keselamatan, prestasi dan ketahanan sistem elektrik ke tahap yang besar.
Gambaran Keseluruhan Pembumian Peralatan
Pembumian peralatan dianggap penting kerana ia menggalakkan keselamatan mana-mana sistem elektrik dengan menyediakan laluan yang cekap ke arus kerosakan, yang sebaliknya akan membawa kepada bahaya elektrik. Adalah sangat penting untuk memastikan bahawa sistem dan seseorang boleh dilengkapkan dengan cara yang tidak akan menyebabkan mereka bahaya daripada kejutan atau kebakaran, atau perlindungan daripada arus yang sangat tinggi. Pembumian, dalam konteks ini, ialah satu cara untuk menghapuskan risiko pengumpulan paras voltan yang tidak diingini dalam struktur logam besar di sekeliling - elemen seperti alat, dalam kabinet, atau peralatan industri yang disiapkan dengan dinding logam.
Kod ELEKTRIK Kebangsaan menyediakan arahan mengenai pembumian โ pembumian โ termasuk bahan dan kaedah pemasangan yang sepatutnya digunakan. Sebagai contoh, semua konduktor yang digunakan untuk pembumian dikehendaki direka bentuk untuk menahan arus kerosakan tanpa pemanasan berhubung dengan saiz sistem. Selanjutnya, semua cantuman tersebut perlu dibuat dengan cara yang diterima, yang boleh melalui penggunaan klip, bar tanah atau kelengkapan tindakan yang menawarkan sambungan tidak bergerak dan mustahil untuk menghakis.
Selain daripada sistem konvensional, terdapat pengubahsuaian moden seperti pencelah litar kerosakan tanah yang boleh mengesan dan mengawal arus kebocoran walaupun kecil dengan memotong litar serta-merta, dengan itu mengurangkan risiko.
Ini adalah retorik, dan ia sememangnya menjadi amalan, terutamanya di tempat-tempat di mana ketidakstabilan elektrik cenderung berlaku. Contohnya, kawasan sedemikian untuk tujuan perindustrian, menggunakan peralatan elektrik berat, atau menghadapi kejadian ribut petir yang berterusan. Penyelenggaraan tetap sistem pembumian bermanfaat dalam mendapatkan kecekapan operasi yang jelas, aktiviti masa dan piawaian produktiviti, dengan itu meningkatkan sistem elektrik kecil kepada sistem elektrik yang besar berkaitan keselamatan dan keberkesanan operasi.
Komponen Sub Panel
Perkara berikut biasanya ditemui dalam sub-panel:
| Komponen | fungsi | Penerangan Produk |
|---|---|---|
| Pemutus utama (jika ada) | Kawalan kuasa | Pemutus yang memutuskan aliran elektrik ke sub-panel dan boleh digunakan sekiranya berlaku bahaya |
| Bar bas | Pengagihan kuasa | Sistem untuk membawa kuasa dan pengagihan kepada pelanggan litar. Lazimnya, terdapat bar bas neutral dan darat yang penting |
| Breakers | Perlindungan litar | Fius disediakan dalam pencawang untuk setiap perlindungan litar terhadap beban lampau atau sebarang kerosakan |
| Lampiran | Perumahan keselamatan | Perumahan pelindung untuk mengandungi semua bahagian konstituen sub-panel untuk mengelakkan kerosakan dan keselamatan |
| Konduktor penyuap utama | Sambungan kuasa | Ini menyambungkan sub-panel ke panel utama untuk menarik kuasa elektrik |
Komponen di atas melakukan pengagihan kuasa yang selamat dan berkesan ke tempat dan atau peralatan tertentu.
Bahagian Utama Sub Panel
Bar Neutral dan Ground
Satu lagi komponen subpanel memastikan sambungan yang betul juga. Bar neutral membawa arus belakang, manakala bar tanah menawarkan perlindungan kerana ia dikaitkan dengan sistem pembumian rumah. Adalah penting untuk mengasingkan neutral dan alasan dalam subpanel untuk mengelak daripada mewujudkan kerosakan tanah yang berbahaya.
Breakers litar
Pemutus Litar yang dipasang di subpanel untuk mengawal dan melindungi litar tersedia dalam kapasiti yang biasanya diukur dalam Amps. Contohnya, untuk litar domestik yang paling biasa, boleh terdapat pemutus 15 Amp atau 20 Amp, manakala perkakas lain memerlukan pemutus yang lebih besar seperti 30 Amp atau 50-amp. Pemutus jenis ini dimatikan secara automatik apabila beban lampau litar atau anomali elektrik lain dihadapi, dengan itu membantu dalam mengelakkan bahaya kebakaran.
Komponen subpanel termasuk bekas panel pemutus, bar neutral dan bar tanah. Pemisahan bar bas yang jelas dalam subpanel adalah penting untuk mengelakkan masalah elektrik. Ranap atau gangguan bekalan elektrik antara sistem adalah kemungkinan berlaku kepada bar bas bercampur dalam subpanel. Sentiasa periksa pemisahan bar bas semasa memasang subpanel baharu.
Lampiran
Untuk memastikan kepungan itu tahan lama dan mempunyai perlindungan luaran, kepungan bunga matahari sub-panel direka bentuk menggunakan bahan kalis cuaca yang sesuai seperti keluli. Diakhiri dengan reka bentuk kepungan dalaman ialah keperluan perabot yang mempunyai peruntukan untuk menggenggam dan mengikat, manakala dalam kes luar ia mesti mempunyai penutup gasket dan kunci tahan cuaca untuk mengelakkan air, tanah, dsb.
Wayar Pengumpan
Wayar penyuap membolehkan pemindahan elektrik dari panel tertutup ke panel utama. Ia terdiri daripada pelbagai konduktor berasingan yang terdiri, antara lain, wayar panas, siap sedia, atau dianggap sebagai neutral dan tanah. Ia adalah kapasiti atau keluasan panel tambahan yang akan menentukan saiz wayar untuk penyuap yang akan digunakan di sana. Sebagai contoh, sub panel dengan 100 amp di dalamnya biasanya memerlukan dawai binaan tembaga bersaiz 4-tolok atau mana-mana wayar aluminium 2-tolok saiz 2 yang lain.
Bahagian ini memudahkan kefungsian subpanel yang lancar dengan membolehkan pengagihan kuasa elektrik dalam had selamat mengikut kod elektrik masing-masing. Amalan memasang dan menservis peranti dan litar pemasangan yang disebutkan di atas akan membantu pembumian dengan mudah, cara membumikan subpanel dan mengelakkan kegagalan litar.
Memahami Lug Utama dan Tanah Peralatan
Beg utama bertindak sebagai konduktor kuasa masuk paling penting yang dipasang dalam subpanel. Ia menerima elektrik dari panel utama dan menghantarnya ke litar cawangan untuk diedarkan. Berbeza dengan panel pemutus utama, panel lug-sahaja utama tidak mempunyai pemutus utama untuk menghentikan kuasa. Oleh itu, anda mesti mempunyai pemutus pada panel utama hulu untuk perlindungan litar. Saiz lug mestilah sesuai untuk mengendalikan beban dengan selamat, dengan saiz biasa yang menjurus kepada penilaian amp tertentu, seperti untuk sistem 100-amp atau 200-amp.
Sebagai satu lagi bahagian penting dalam keselamatan elektrik, tanah peralatan disediakan terutamanya sebagai laluan arus kerosakan semasa litar pintas atau kerosakan elektrik, sekali gus mengelakkan bahaya kejutan elektrik atau kebakaran. Sistem pembumian ini terdiri daripada bar pembumian yang disambungkan dalam subpanel kepada elektrod pembumian yang betul di luar struktur, seperti rod pembumian atau plat. Kod elektrik memerlukan konduktor neutral (dibumikan) diasingkan daripada pembumian peralatan dalam subpanel untuk mengelakkan sebarang maklum balas yang tidak diingini atau "gelung pembumian."
Semasa mencari kedua-dua lug utama dan alasan peralatan, seseorang mesti mematuhi piawaian NEC. Sebagai contoh, artikel tertentu NEC menyatakan jenis konduktor pembumian tertentu dan menerangkan prosedur untuk mengikat dan mengasingkan neutral dan pembumian dalam sub-panel. Seterusnya, konduktor kuprum atau aluminium yang terkandas biasanya akan dipilih untuk membuat sambungan ke lug utama berdasarkan jumlah penarafan kapasiti beban sistem. Ini telah dilakukan supaya sistem elektrik beroperasi dengan selamat dan cekap.
Pendawaian Subpanel: Gambaran Keseluruhan
Disebabkan pertimbangan keselamatan, seseorang mesti berhati-hati dengan pelan semasa pendawaian subpanel untuk memastikan ia berfungsi dan mematuhi kod tempatan. Langkah-langkah utama ialah: memilih subpanel saiz yang sesuai, menjalankan kabel penyuap yang betul, dan memastikan pendawaian disambungkan dengan betul antara panel utama dan subpanel.
Garis Panduan Saiz Subpanel
Saiz subpanel bermakna perlu menentukan permintaan beban yang diperlukan untuk menyokong, memandangkan perkara atau perkakas yang akan disediakan. Saiz biasa adalah antara 60 amp dan 200 amp; apa-apa di antaranya bergantung pada keperluan penggunaan. Sebagai contoh, seratus amp adalah untuk utiliti kediaman sederhana, manakala dua ratus amp akan menyediakan rumah yang lebih besar atau bengkel.
Keperluan Kabel Pengumpan
Untuk kabel suapan, panel elektrik utama dan subpanel mestilah serasi dengan jarak kepada keperluan kuasa akibat penurunan voltan. Untuk subpanel 100 amp dalam jarak 50 kaki, dawai tembaga #3 AWG atau wayar aluminium #1 AWG biasanya dianggap mencukupi. Jika jarak bertambah, maka naik taraf wayar tolok yang lebih besar mesti dipertimbangkan untuk mengelakkan kejatuhan.
Konfigurasi Pembumian
Satu lagi elemen yang sangat penting untuk dipasang ialah pendawaian untuk pembumian subpanel. Tanah dan neutral hendaklah diasingkan dalam subpanel; bar bas neutral tidak boleh bersentuhan langsung dengan bekas panel, manakala bar pembumian yang berasingan hendaklah disambungkan ke tanah untuk keselamatan tambahan. Konfigurasi ini memastikan pencegahan gelung tanah dan pematuhan kepada piawaian NEC (National Electrical Code).
Akhir sekali, memanfaatkan pelabelan litar yang betul dan pemeriksaan tetap pada titik sambungan, serta keserasian pemutus, memastikan prestasi dan keselamatan jangka panjang. Mengikuti butiran yang terkandung dalam bab ini akan membolehkan subpanel berfungsi dengan cekap sambil menjadikan keseluruhan sistem elektrik selamat.

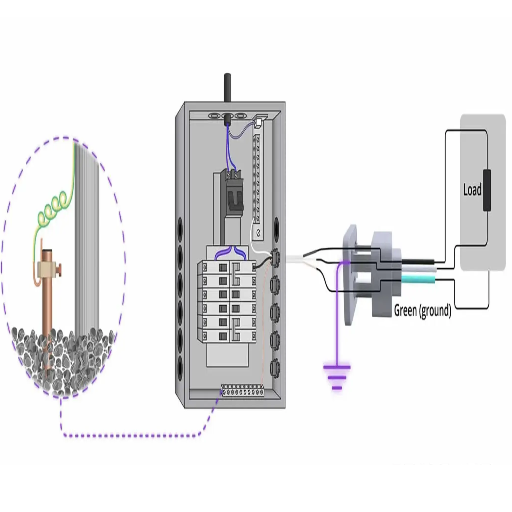

Langkah-langkah untuk Membumikan Sub Panel dengan Betul
Proses Pembumian Langkah demi Langkah
- Matikan Kuasa: Mula-mula, pastikan anda mematikan bekalan kuasa yang masuk ke panel utama demi keselamatan.
- Asingkan Wayar Neutral dan Ground: Letakkan dalam bar bas tanah dalam subpanel, jika belum dipasang. Pastikan wayar neutral dan pembumian kekal pada bar bas yang berasingan.
- Pasang Bar Bas Tanah: Pasang wayar pembumian dari litar sub-panel ke bar bas pembumian. Selepas itu, sambungkan bar bas tanah ke penutup logam subpanel.
- Pasangkan Konduktor Elektrod Pembumian: Dari bar bas bumi dalam subpanel, jalankan wayar pembumian ke rod pembumian atau sistem pembumian, bergantung pada kod tempatan.
- Periksa dan Uji: Semak semua sambungan dan uji sistem pembumian untuk memastikan ia berfungsi dengan betul dan mengikut kod.
Alat dan Bahan yang Diperlukan
| kategori | item | Tujuan |
|---|---|---|
| Komponen Panel | Kit Sub Panel, Pemutus Litar | Kepungan panel dan perlindungan litar seperti yang ditentukan oleh keperluan anda |
| Peralatan Pembumian | Elektrod dan Rod Pembumian | Pemasangan sistem pembumian yang betul |
| Pendawaian elektrik | Wayar Elektrik (Tolok yang Sesuai) | Menyambungkan subpanel ke panel utama; termasuk wayar panas, neutral dan tanah |
| Perlindungan & Penghalaan | Konduit dan Penyambung | Lindungi dan laluankan pendawaian elektrik |
| Alat Pemasangan | Pemutar skru, Gerudi | Menskru dan membetulkan komponen panel dan memasang kepungan |
| Testing Equipment | Penguji Voltan, Multimeter | Periksa sambungan dan pastikan pemasangan sistem selamat |
| Alat Kerja Kawat | Pelucut Kawat, Tang | Tanggalkan wayar dan pasangkan semua sambungan dengan selamat |
| pertubuhan | Bekalan pelabelan, Pita elektrik | Pengenalpastian litar dan perlindungan wayar |
| Rujukan | Panduan rujukan kod elektrik tempatan | Memastikan pematuhan dengan piawaian keselamatan dan undang-undang |
Untuk melengkapkan sistem pembumian dan pendawaian subpanel dengan selamat dan betul yang mungkin, perkara di atas adalah penting. Hormati prosedur keselamatan, dan jika ragu-ragu, dapatkan profesional.
Pendawaian Lug Pembumian
Dalam pendawaian lug pembumian, anda mula-mula ingin memastikan kuasa dimatikan pada pemutus utama. Cari bar pembumian atau tempat yang dimaksudkan untuk pembumian di dalam subpanel, biasanya dilekatkan pada bingkai logam panel itu sendiri. Wayar pembumian hendaklah disambungkan pada lug pembumian pada bar pembumian dengan pemutar skru diameter yang sesuai. Pastikan sambungan ketat tetapi tidak terlalu ketat, kerana terlalu ketat boleh merosakkan sama ada wayar atau lug.
Wayar pembumian harus berasal dari bar pembumian panel utama dan mematuhi kod elektrik tempatan. Apabila memasang subpanel pada struktur tertanggal, pandu rod pembumian ke dalam Bumi berhampiran dengan struktur dan sambungkannya ke sistem pembumian melalui konduktor pembumian dengan saiz peraturan. Ini menyediakan satu lagi laluan selamat untuk arus sesat, seperti yang diperlukan oleh kod.
Semua sambungan harus disahkan untuk ketat dan, dalam hal bidang kuasa tertentu, harus memenuhi kod tempatan. Dalam proses pendawaian, apabila menyambungkan subpanel, pastikan wayar tanah dan neutral diasingkan pada bar berasingan untuk mengelakkan bahaya pengaliran arus yang tidak disengajakan. Untuk ketepatan dan keselamatan pergerakan, dalam sebarang keraguan, rujuk NEC atau dapatkan jawapan anda daripada juruelektrik berlesen.
Menyambung Kawat Tanah
Konduktor pembumian untuk pemasangan sub-panel hendaklah bermula dengan lampiran pada bar tanah yang terletak di dalam kabinet sub-panel. Untuk mengekalkan laluan pembumian yang betul, pastikan bar tanah diikat dengan kuat pada kepungan logam. Konduktor pembumian juga akan disambungkan pada panel utama, yang sepatutnya mempunyai saluran terus ke sistem elektrod pembumian atau rod pembumian.
Pengasingan dasar dan neutral dalam sub-panel adalah penting; berbuat demikian menghalang gelung arus yang tidak perlu dan mematuhi Kod Elektrik Kebangsaan (NEC). Gunakan konduktor pembumian dengan saiz yang mencukupi seperti yang diperlukan oleh NEC berbanding dengan penarafan amperage subpanel anda. Dalam kes di mana rod pembumian tambahan ditetapkan oleh kod tempatan, halakan mereka ke dalam bumi dan ikatkannya pada bas tanah dalam subpanel.
Semak semua sambungan dua kali untuk keselamatannya, ketiadaan kakisan dan pematuhan kepada keperluan kod tempatan. Jika soalan atau keraguan timbul pada bila-bila masa semasa proses, sentiasa rujuk kepada NEC atau juruelektrik berlesen untuk memastikan pemasangan dan keselamatan yang betul pada tahap yang terbaik.

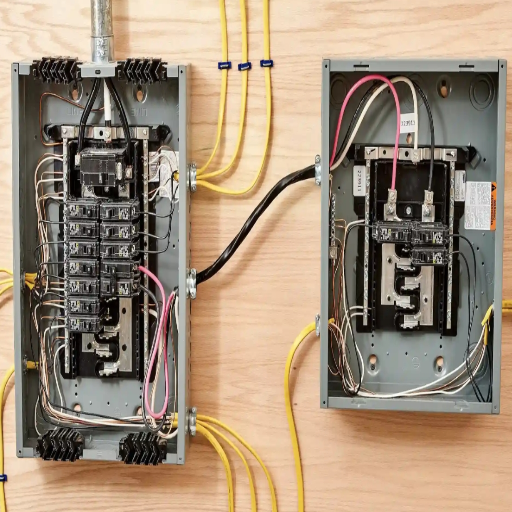

Mengikuti Garis Panduan NEC untuk Sub Panel
Keperluan NEC Penting
- Lokasi Sub Panel: Pasang sub panel di lokasi kering yang mudah diakses jauh dari persekitaran lembap atau berbahaya. Ia mesti diberi pelepasan seperti yang dinyatakan dalam peruntukan NEC yang berkaitan.
- Pembumian yang betul: Sentiasa pastikan bar neutral dan ground dalam subpanel berasingan. Sambungkan bar tanah kepada sistem pembumian yang sesuai, dan sahkan bahawa semua sambungan mematuhi keperluan tempatan yang berkenaan.
- Saiz Konduktor: Pilih saiz wayar berdasarkan amperage subpanel dan panjang larian pendawaian, mengikut garis panduan saiz konduktor dalam NEC yang melarang terlalu panas.
- Sambungan Pemutus Litar: Gunakan pemutus litar berkadar yang mencukupi dalam panel utama untuk menyuap subpanel; rating harus sepadan dengan amperage subpanel.
Pematuhan ketat kepada NEC memastikan keselamatan, pematuhan dan kebolehpercayaan sistem anda. Sekiranya terdapat keraguan, rujuk kontraktor elektrik.
Keperluan NEC untuk Sub Panel Pembumian
Untuk keselamatan dan pematuhan Kod Elektrik Kebangsaan, sistem pembumian yang mencukupi harus disediakan kepada sub-panel. Menurut NEC, sub panel memerlukan sistem pembumian khusus yang berasingan daripada sistem neutral supaya ia menghalang sebarang kerosakan tanah atau keadaan hap.
Konduktor Tanah dan Neutral Asingkan
Menurut NEC, konduktor neutral dan tanah mesti dipisahkan di dalam subpanel. Dalam erti kata lain, sub-panel mesti mempunyai bar tanah yang terikat pada panel tetapi tidak disambungkan ke bar neutral.
Memasang Elektrod Pembumian
Apabila subpanel berada dalam bangunan berkembar, NEC memerlukan sistem elektrod pembumian yang berasingan, yang mungkin termasuk rod pembumian, plat atau bahan lain yang diluluskan yang menyediakan laluan ke bumi untuk arus kerosakan.
Saiz Konduktor untuk Pembumian
Saiz konduktor pembumian mestilah seperti yang dinyatakan dalam Jadual NEC 250.122, di mana saiz konduktor ditetapkan oleh perlindungan lebihan arus litar berkenaan. Sebagai contoh, litar dengan arus 100 ampere memerlukan saiz minimum AWG #8 untuk konduktor pembumian kuprum.
Keperluan Ikatan Peralatan
Semua bahagian logam dan penutup subpanel mesti diikat pada sistem pembumian untuk pengalihan laluan terus arus kerosakan ke arah bumi, dengan itu mengelakkan bahaya kejutan atau kebakaran elektrik.
Perlindungan Kerosakan Tanah
Perlindungan kerosakan tanah hendaklah disediakan untuk litar penyuapan subpanel dalam kerja kediaman atau komersial yang diperlukan oleh NEC; perlindungan ini pada asasnya disediakan melalui sama ada GFCI atau pemutus panel GFI, yang mengesan kerosakan tanah dan dengan itu mengganggu litar.
Kegagalan untuk mengikuti keperluan pembumian boleh menyebabkan satu atau lebih pelanggaran kod, bahaya keselamatan dan kemungkinan kerosakan peralatan. Dalam setiap kes, adalah penting untuk mematuhi sepenuhnya kemas kini terbaharu dalam NEC semasa memasang atau menyelenggara sub-panel. Jika ragu-ragu, kaunseling tambahan daripada juruelektrik berlesen perlu dicari.
Ralat Kritikal Yang Boleh Menyebabkan Bahaya Keselamatan
Tidak Memisahkan Sambungan Wayar Neutral Tanah dengan Betul
Satu ralat yang sangat kerap berlaku ialah wayar tanah dan neutral disambungkan dalam sub-panel. Mengikut peraturan NEC, kedua-dua wayar mesti kekal dipisahkan untuk mengelakkan kemungkinan kerosakan tanah dan untuk keselamatan. Wayar yang diikat dengan tidak betul boleh menimbulkan bahaya elektrik yang serius, termasuk penciptaan bunyi elektrik, yang mungkin boleh membahayakan peralatan sensitif.
Saiz Wayar yang Salah
Ini adalah satu lagi isu biasa: saiz wayar yang salah digunakan untuk sambungan sub-panel. Jika wayar terlalu kecil, ia terlalu panas dan menyebabkan bahaya kebakaran; jika ia besar, perbelanjaan tambahan dikenakan. Tolok wayar yang betul mesti digunakan untuk amperage sub-panel dan jarak dari panel utama, satu contoh ialah panel 100-amp 50 kaki jauhnya, memerlukan #4 kuprum atau #2 aluminium.
Melebihkan Sub-panel
Memasang litar berlebihan atau menolak sub-panel melebihi kapasiti yang ditentukan adalah ralat besar. Dan untuk kecekapan maksimum dan margin keselamatan, jumlah beban mesti dibenarkan hanya sehingga 80% daripada kapasiti panel untuk beban berterusan.
Amalan Pembumian Haram
Tidak menyediakan kaedah pembumian yang betul untuk sub-panel adalah pelanggaran keselamatan yang serius. Menurut NEC, sub-panel yang dipasang di mana-mana struktur tertanggal mesti mempunyai alat pembumian, seperti rod tanah. Tanpa pembumian yang betul, peralatan di dalam bangunan berisiko lebih tinggi sekiranya berlaku kerosakan atau sambaran petir.
Menggunakan Pemutus Litar Tidak Serasi
Dalam banyak keadaan, orang menjadi murah dengan menggunakan beberapa soalan lama tentang pemutus atau pemutus yang tidak diluluskan oleh pengeluar sub-panel yang dipertimbangkan dalam panduan ini. Pastikan pemutus sesuai dengan jenama sub-panel yang dimaksudkan dan dinilai untuk amperage yang dipersoalkan. Menggunakan pemutus yang tidak sepadan boleh menyebabkan gangguan tersandung atau kegagalan pemutus secara langsung.
Tidak Mengetahui Perubahan Terkini Kemas Kini Kod NEC
Kod elektrik dikemas kini secara berkala untuk memasukkan perubahan terkini dalam kemajuan teknologi dan piawaian keselamatan. Tidak mematuhi kemas kini terkini NEC mengakibatkan pelanggaran kod, pemeriksaan gagal dan pemasangan tidak selamat. Sebagai contoh, menurut peruntukan NEC baru-baru ini, peranti perlindungan lonjakan kini mesti dipasang dalam beberapa aplikasi untuk melindungi peralatan dan mengelakkan masa henti akibat lonjakan voltan.
Kekurangan Permit dan Pemeriksaan
Pemasangan sub-panel yang tidak betul tanpa memperoleh permit atau pemeriksaan penjadualan boleh menyebabkan penalti atau membatalkan penalti dan insurans. Sentiasa pastikan bahawa permit diperoleh dengan betul dan pemeriksaan untuk mengesahkan kerja terhadap bangunan tempatan dan kod keselamatan akan dijalankan di bawah sayap pakar.
Dalam memastikan pemasangan sub-panel dilakukan dengan cara yang boleh dipercayai dan mematuhi kod sedia ada, elakkan daripada membuat kesilapan di atas dan ikut NEC. Perancangan yang teliti, ketepatan dalam pengiraan, dan pemeriksaan berkala mesti diutamakan untuk mengelakkan ralat yang mahal dan memastikan prestasi yang berkekalan.
Petua untuk Memastikan Keselamatan dan Pematuhan
Kekal Semasa dengan Garis Panduan NEC
Sentiasa simpan rujukan kepada versi terkini Kod Elektrik Kebangsaan (NEC) untuk memastikan pematuhan dengan piawaian industri. NEC dikemas kini secara berkala untuk menangani kebimbangan keselamatan dan kemajuan teknologi baharu. Sebagai contoh, penggunaan perlindungan Ground Fault Circuit Interrupter (GFCI) di garaj atau ruang bawah tanah telah diperkukuh dalam semakan kod baru-baru ini untuk mengurangkan risiko kejutan elektrik.
Pastikan Pembumian yang Betul
Pembumian adalah faktor yang sangat penting dalam mana-mana pemasangan elektrik. Pembumian sub-panel anda akan menghalang bahaya elektrik, seperti lonjakan voltan, dan juga memastikan peralatan dan individu anda selamat. Mengikut keperluan NEC, bar tanah yang berasingan harus disediakan dalam sub-panel dan disimpan berasingan daripada bar neutral untuk melarang gelung tanah.
Lakukan Pengiraan Beban Tepat
Jumlah beban elektrik yang dijangkakan hendaklah dikira dengan tepat supaya sub-panel boleh mengendalikan permintaan kuasa yang selamat. Kebanyakan pakar memberitahu anda untuk menggunakan alat pengiraan beban atau perisian untuk mengambil kira senario penggunaan puncak. Mereka memberi amaran tentang litar beban berlebihan yang mungkin boleh menyebabkan kebakaran.
Gunakan Saiz Wayar yang Betul
Pemilihan saiz wayar adalah penting untuk mengelakkan terlalu panas dan bahaya. Sebagai contoh, sub-panel 100 amp biasanya akan meminta 4 dawai tembaga AWG atau 2 dawai aluminium AWG, bergantung pada panjang larian. Sentiasa sahkan terhadap carta ampacity konduktor.
Pasang Pemutus Litar yang Betul
Pemutus litar hendaklah sepadan dengan penarafan sub-panel dan keperluan beban litar yang disambungkan. Pemutus yang tidak sesuai yang tidak sepadan merupakan masalah kepada kefungsian dan, lebih teruk lagi, keselamatan. Pengganggu Litar Kerosakan Arka (AFCI) semakin diperlukan oleh kod elektrik untuk litar tertentu untuk mengelakkan kebakaran.
Jadualkan Pemeriksaan Berkala
Pemeriksaan rutin oleh juruelektrik berlesen membantu mengenal pasti kerosakan seperti sambungan longgar, terlalu panas atau kakisan. Sebaliknya, pemeriksaan berkala memastikan bahawa bahaya kekal mematuhi kod elektrik, mempromosikan keselamatan pemasangan anda dalam jangka masa panjang.
Dengan menggunakan langkah-langkah keselamatan ini sambil mengikuti piawaian semasa, sejumlah besar risiko dapat dikurangkan; tambahan pula, kecekapan sistem boleh dimaksimumkan dan pemasangannya dijamin selamat dan mematuhi secara rasmi.

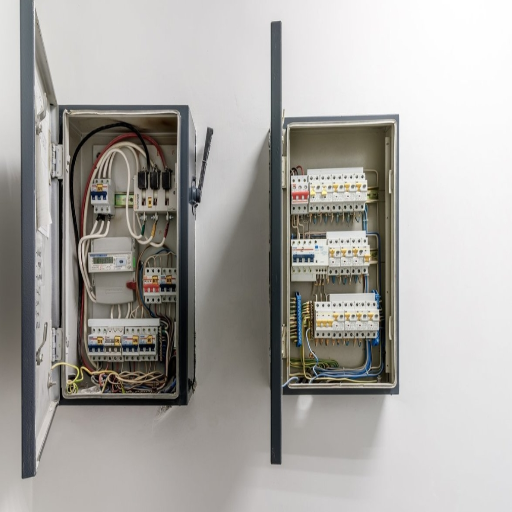

Teknik Pembumian untuk Tahap Voltan Berbeza
Pembumian yang betul bertindak sebagai perlindungan kritikal untuk keselamatan dan kebolehpercayaan sistem elektrik yang ditubuhkan oleh tahap voltan yang berbeza-beza. Tanah yang diamalkan untuk sistem voltan rendah biasanya mengandungi elektrod pembumian yang menyediakan laluan terus antara sistem elektrik dan bumi melalui rod. Proses ini menghapuskan kemungkinan kejutan elektrik dan lebam yang tidak diingini pada peralatan yang disebabkan oleh lonjakan kuasa.
Sistem voltan sederhana memerlukan sekurang-kurangnya sedikit langkah berjaga-jaga tambahan untuk memastikan ia kekal stabil semasa keadaan kerosakan; transformer pembumian digunakan untuk ini. Kaedah pembumian dalam sistem voltan tinggi akan menjadi jauh lebih rumit supaya ia boleh mengendalikan arus kerosakan yang lebih besar dan seterusnya melindungi di kawasan yang luas mungkin termasuk sistem counterpoise dan grid tanah.
Setiap sistem sebaiknya mengikut piawaian yang berkaitan untuk memastikan pematuhan dan untuk memaksimumkan keselamatan. Tambahan pula, pemeriksaan berkala dan luar jangka hendaklah dikekalkan untuk keberkesanan yang berterusan, disesuaikan dengan metodologi pembumian yang digunakan pada tahap voltan yang berbeza.
Membumikan Sub Panel 120V
Subpanel 120V yang dibumikan kukuh merupakan aspek keselamatan penting dalam operasi elektrik, apatah lagi kecekapan pengendalian sistem. Pembumian sebenarnya mengalihkan arus kerosakan yang tiba-tiba dan tidak dijangka ke tanah, mengurangkan kemungkinan kejutan elektrik atau kerosakan pada peralatan. Berikut ialah prosedur pembumian dan perkara yang perlu dipertimbangkan untuk membumikan subpanel 120V dengan selamat:
Keperluan Utama untuk Pembumian Subpanel 120V
- Kawat Tanah dan Kawat Neutral Asingkan: Jika dalam panel utama, tanah dan neutral boleh menjadi satu dan sama; dalam sub-panel, ia mesti dipisahkan. Jika tidak, beberapa arus neutral akan mengalir melalui laluan tanah ganti, mewujudkan keadaan yang tidak diingini. Sebaliknya, bar pembumian perlu diikat pada panel, kerana semua wayar pembumian pergi kepadanya. Oleh itu, bar neutral mesti terlindung.
- Pasang Sistem Elektrod Pembumian: Elektrod tanah biasanya diperlukan untuk sub-panel dalam bangunan tertanggal. Elektrod mesti dipacu sekurang-kurangnya 8 kaki ke dalam tanah dan disambungkan oleh konduktor elektrod pembumian ke subpanel. Konduktor elektrod pembumian hendaklah saiz wayar #6 AWG tembaga atau lebih besar, bergantung pada keperluan kod tempatan.
- Sahkan Saiz Wayar: Wayar penyuap yang pergi dari panel utama ke sub panel harus terdiri daripada dua wayar panas, satu wayar neutral dan wayar tanah. Kawat pembumian mesti bersaiz untuk penarafan amp subpanel, mengikut garis panduan NEC. Sebagai contoh, subpanel 60-amp memerlukan tanah tembaga AWG minimum #10, dengan kemungkinan panel yang lebih besar memerlukan wayar yang lebih besar.
- Mengikat Panel: Dalam kes sub-panel terletak dalam struktur yang sama dengan panel utama, elektrod pembumian yang berasingan mungkin tidak diperlukan, tetapi wayar pembumian masih mesti disambungkan ke terminal pembumian peralatan. Juga, pastikan bar tanah diikat pada kepungan panel untuk pembumian yang betul.
- Sahkan Pematuhan dengan Kod Tempatan: Memandangkan kod elektrik berbeza dari satu tempat ke satu tempat, mengikuti kod tempatan anda adalah sangat penting. Pemeriksaan oleh juruelektrik atau pihak berkuasa berlesen akan memastikan sistem pembumian selamat dan mematuhi kod.
- Ujian dan Penyelenggaraan Keselamatan: Selepas pemasangan, sentiasa uji pembumian panel dan periksa sambungan untuk sebarang titik longgar atau berkarat. Penyelenggaraan perlu dilakukan dari semasa ke semasa supaya sistem berfungsi dengan baik dari semasa ke semasa.
Membumikan subpanel dengan betul bukan soal Kod sahaja, tetapi satu langkah penting dalam memastikan keselamatan elektrik di mana-mana tempat kediaman atau komersial. Jangan sekali-kali cuba melakukan kerja anda sendiri jika tidak pasti; sentiasa mengupah juruelektrik bertauliah untuk sampel pemasangan.
Pertimbangan untuk Sub Panel Voltan Tinggi
Apabila berurusan dengan sub-panel voltan yang lebih tinggi, saya sentiasa memastikan saya benar-benar memahami keperluan khusus untuk tahap voltan tertentu yang saya gunakan. Keperluan ini termasuk memilih pemutus, wayar dan penebat berkadar yang sesuai terhadap beban yang meningkat untuk memastikan keselamatan. Saya juga memberi perhatian yang tinggi kepada kaedah pembumian, kerana voltan yang lebih tinggi memerlukan pematuhan yang lebih ketat untuk mengelakkan bahaya elektrik. Jarak yang betul dan pengudaraan yang mencukupi adalah perlu, manakala kod tempatan juga mesti dipatuhi. Jika saya perlu mempersoalkan mana-mana peringkat dalam proses itu, saya tidak akan tinggal sendirian tetapi segera berunding dengan juruelektrik bertauliah untuk pemasangan yang selamat dan patuh.
Menyelesaikan Masalah Pembumian
Apabila masalah pembumian menjadi lebih serius, ia boleh mengakibatkan kerosakan peralatan, bahaya kejutan atau bunyi bising yang berlebihan dalam litar. Beberapa langkah ringkas yang perlu diambil semasa menangani isu asas ialah:
Proses Penyelesaian Masalah
- Periksa Sambungan Tanah: Periksa semua titik pembumian untuk sambungan selamat dan bebas karat. Sekiranya wayar yang longgar muncul atau merosakkan wayar semasa, servis atau pembaikan mesti dilakukan kerana ia akan menyebabkan kerosakan pada tahap tertentu.
- Sistem Pembumian Ujian: Pengujian kesinambungan menggunakan multimeter atau penguji litar adalah sangat penting dalam memastikan bahawa tanah dan neutral disambungkan dengan berkesan. Rintangan hendaklah sangat rendah dan mengikut julat yang dicadangkan untuk keselamatan.
- Semak untuk Gelung Tanah: Jika anda berhadapan dengan bunyi atau gangguan yang pelik, cuba cari gelung tanah dengan berbilang titik tanah yang mencipta litar yang tidak diingini. Satukan alasan jika diperlukan.
- Semak Panel Elektrik: Pastikan sistem elektrod pembumian panel utama dipasang dan diikat dengan betul. Sambungan yang lemah tepat pada panel akan memberikan masalah di seluruh sistem.
- Semak Keperluan Kod: Semak sama ada konfigurasi pembumian dan ikatan mematuhi kod elektrik tempatan untuk mempertimbangkan ralat pemasangan.
- Rujuk Kebaikan: Jika anda tidak dapat menyelesaikan masalah tersebut, atau anda mendapati diri anda berada dalam senario yang sangat rumit, hubungi juruelektrik berlesen untuk diagnosis dan pembaikan yang betul.
Mengikuti langkah-langkah ini akan membolehkan kebanyakan masalah pembumian dikesan dan diselesaikan dengan cekap, akhirnya memastikan keselamatan dan operasi sistem yang betul.
Kesimpulan
Pembumian subpanel yang betul ialah aspek kritikal keselamatan elektrik yang memerlukan perhatian yang teliti terhadap perincian, pematuhan kepada garis panduan NEC, dan pemahaman menyeluruh tentang prinsip elektrik. Dengan mengikuti langkah komprehensif yang digariskan dalam panduan ini, memastikan pengasingan yang betul bagi konduktor tanah dan neutral, menggunakan bahan dan saiz yang sesuai, dan mengekalkan pematuhan kod tempatan, anda boleh mencipta pemasangan elektrik yang selamat dan boleh dipercayai.
Ingat bahawa kerja elektrik membawa risiko yang wujud, dan apabila ragu-ragu, sentiasa berunding dengan juruelektrik berlesen. Pemeriksaan yang kerap, penyelenggaraan yang betul dan kekal terkini dengan kemas kini kod akan memastikan sistem pembumian subpanel anda terus menyediakan operasi yang selamat dan berkesan untuk tahun-tahun akan datang.
Sumber Rujukan
Soalan Lazim (Soalan Lazim)
Bagaimana Saya Harus Membumikan Sub Panel?
Pada sub panel tanah hendaklah mempunyai konduktor pembumian bertebat tembaga kosong atau hijau yang dilekatkan pada busbar tanah dalam sub panel. Konduktor ini mesti kembali sepenuhnya ke panel servis utama sebagai satu cara untuk memastikan ikatan yang betul di dalam tanah. Semua langkah berjaga-jaga NEC yang diperlukan mesti dipatuhi untuk keselamatan dan pematuhan.
Mengapa Saya Perlukan Alasan Berasingan untuk Sub Panel?
Mempunyai tanah berasingan untuk sub-panel adalah penting dalam mengurangkan risiko kerosakan tanah dan juga menjadikan sistem elektrik selamat. Mempunyai pemisah neutral dan pembumian menghentikan masalah seperti arus pulangan neutral yang mengalir kembali ke bawah wayar pembumian, yang akan menimbulkan bahaya kejutan.
Bolehkah Wayar Pembumian Yang Sama Digunakan Untuk Lebih Daripada Satu Sub Panel?
Biasanya tidak disyorkan untuk menggunakan wayar pembumian yang sama untuk lebih daripada satu subpanel. Setiap subpanel harus mempunyai sistem pembumian yang menyambung kembali ke panel perkhidmatan utama supaya setiap subpanel dibumikan dengan betul dan mematuhi NEC.
Apakah Saiz Kawat Tanah untuk Sub-Panel 60A?
Saiz wayar tanah untuk subpanel 60 amp biasanya berdasarkan jenis wayar dan panjang larian. Untuk tembaga, biasanya sekurang-kurangnya wayar 6-AWG diperlukan, manakala konduktor aluminium biasanya perlu lebih besar, iaitu 4 AWG. Sila sentiasa sahkan kod tempatan dan NEC untuk saiz yang sesuai dengan pemasangan tertentu anda.
Apakah Peranan Wayar Neutral dalam Subpanel?
Wayar neutral dalam subpanel ialah konduktor pemulangan untuk arus kembali ke panel servis utama. Ia perlu dipisahkan daripada wayar pembumian untuk mengelakkan sebarang arus sesat daripada mengalir melalui sistem pembumian. Dalam panel perkhidmatan utama, neutral dan tanah mesti diikat bersama, tetapi dalam subpanel, ia mesti disimpan berasingan untuk keselamatan.
Adakah Saya Memerlukan Pemutus Kutub Berganda untuk 240 Volt dalam Sub Panel?
Penggunaan pemutus kutub berkembar pastinya diperlukan untuk menyediakan 240 volt dalam subpanel. Pemutus jenis ini disambungkan ke dalam kedua-dua lug panas, membangunkan voltan yang diperlukan untuk peralatan yang lebih besar. Pastikan pemutus dinilai sepadan dengan apa-apa beban yang akan anda sambungkan kepadanya: mungkin 40 amp, atau mungkin 60 amp jika kita bercakap tentang peralatan tugas berat.
Bagaimanakah saya boleh mengenal pasti wayar tanah dan neutral di dalam subpanel saya?
Bertentangan dengan wayar tanah, yang biasanya tembaga kosong atau terlindung hijau, wayar neutral harus membawa warna penebat putih. Kadangkala rajah pendawaian menunjukkan pelbagai kali perbezaan sedemikian untuk menunjukkan tujuan wayar ini. Pastikan anda memasang konduktor pada bar bas yang sesuai dalam usaha memastikan sistem beroperasi dengan baik dan selamat.
