De ultieme gids voor brandalarmkabel: veiligheid garanderen met FPLR en FPLP

Brandalarmsystemen kunnen levens en eigendommen beschermen, dus de kwaliteit van deze systemen is sterk afhankelijk van die van brandalarmkabels. Enkele van de belangrijkste kabeltypen voor deze doeleinden zijn FPLR-kabels (Fire Power-Limited Riser) en FPLP-kabels (Fire Power-Limited Plenum), die met opzet zijn ontworpen om te voldoen aan veiligheidsnormen en omgevingsomstandigheden. Deze gids neemt u mee door de fundamentele kenmerken, toepassingen en afwijkingen tussen FPLR- en FPLP-kabels, waardoor u weloverwogen keuzes kunt maken met betrekking tot uw brandveiligheidssystemen. Dit soort kabels begrijpen is belangrijk voor een installateur, facilitair manager of veiligheidsprofessional voor compliance-, efficiëntie- en, nog belangrijker, veiligheidsdoeleinden.

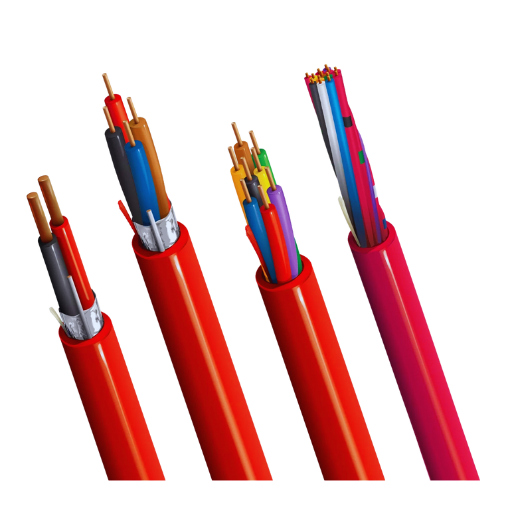

Wat is een brandalarmkabel en waarom is deze belangrijk?

Brandalarmkabels zijn gespecialiseerde bedradingen die signalen en stroom overbrengen binnen brandalarmsystemen, waardoor betrouwbare communicatie tussen apparaten zoals bedieningspanelen, detectoren en meldingsapparatuur wordt gegarandeerd. Deze kabels zijn gebouwd voor uithoudingsvermogen bij hoge temperaturen tijdens een brand, wat essentieel is bij het evacueren van inzittenden en het mogelijk maken van het functioneren van brandalarmen. Betrouwbare brandalarmkabels helpen te voldoen aan veiligheidscodes en -voorschriften door betrouwbare middelen te bieden om levens en eigendommen van branden te redden.

Inzicht in de rol van brandalarmkabels in veiligheidssystemen

Het belang van brandalarmkabels voor de werking en betrouwbaarheid van de branddetectiesystemen kan niet genoeg worden benadrukt. Ze vergemakkelijken de beweging van signalen van bedieningspanelen, sensoren en alarmen, waardoor het systeem branden effectief kan identificeren en erop kan reageren. Als er hoge temperaturen zijn of zelfs brand die tot een verminderde signaalkwaliteit leidt, zijn deze draden gemaakt om berichten zonder onderbrekingen te blijven verzenden voor kritische waarschuwingen. Deze taken zorgen ervoor dat ze levensveiligheidssystemen ondersteunen en ook bijdragen aan het behalen van essentiële beveiligingscodes voor gebouwen.

Belangrijkste verschillen tussen brandalarmkabel en gewone elektrische kabel

1. Hittebestendigheid: Brandalarmkabels, hoewel andere, kunnen ook niet worden gebruikt in brandomstandigheden. Ze zijn zo gemaakt dat ze bestand zijn tegen hoge temperaturen en hun normale werking kunnen behouden tijdens brand. Tegelijkertijd zijn reguliere elektrische kabels niet ontworpen voor extreme omgevingsomstandigheden.
2. Signaalintegriteit: In tegenstelling tot andere elektrische kabels die in noodgevallen kunnen verslechteren, zijn brandalarmkabels geoptimaliseerd voor betrouwbare signaaloverdracht tijdens noodgevallen in de faciliteit.
3. Naleving van de regelgeving: In tegenstelling tot gewone elektrische kabels, die mogelijk niet aan dezelfde eisen voldoen, hebben brandalarmkabels strikte veiligheidsnormen en codes voor brandveiligheidssystemen.
4. Isolatie en omhulsel: Reguliere kabels kunnen prioriteit geven aan deze functies, maar brandalarmdraden minimaliseren de gevaren door materialen te gebruiken die beter bestand zijn tegen hitte en minder rook uitstoten.

Hoe brandalarmkabels bijdragen aan vroege detectie en preventie

Brandmeldkabels zijn cruciaal voor het functioneren van branddetectiesystemen, die potentiële branden in een vroeg stadium kunnen detecteren, ze zijn ook gemaakt om signalen snel en nauwkeurig van branddetectieapparaten naar bedieningspanelen te helpen verzenden Dergelijke kabels hebben een grote weerstand onder zware omstandigheden zeer weinig rook afvuren en uitstoten, waardoor tijdige evacuatiecoördinatie en signalering mogelijk is. Ze onderhouden een stabiel communicatiesysteem gedurende de gehele veiligheidsketen, waardoor de reactietijd aanzienlijk wordt verkort en de algehele veiligheid wordt vergroot.

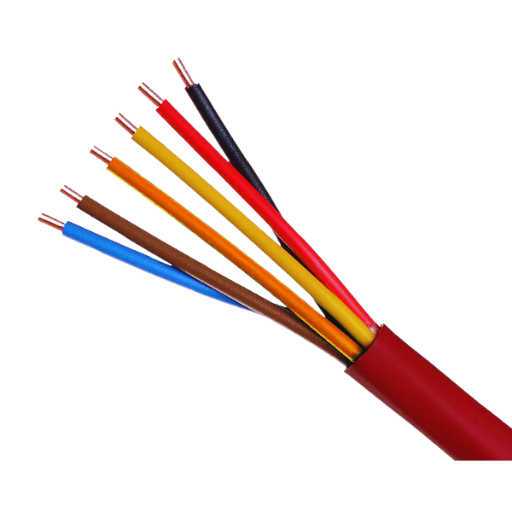

FPLR versus FPLP: welk type brandalarmkabel moet u kiezen?

Het definiëren van FPLR (Fire Power Limited Riser) kabel

Firepower restricted riser (FPLR) kabels zijn speciale soorten brandalarmkabels die speciaal zijn ontworpen om verticaal te worden geïnstalleerd binnen stijgbuizen Stijgers verwijzen naar de verticale ruimtes of assen die meerdere verdiepingen in een gebouw met elkaar verbinden Deze kabelsoorten met plenumclassificatie zijn ontworpen om te voldoen aan strikte veiligheids- en prestatienormen om een betrouwbare werking tijdens branden te garanderen.

Er is behoefte aan FPLR-kabels om te voldoen aan de vereisten van de National Electrical Code (NEC), met name de UL 1666-vlamtest, die onderzoekt hoe goed de genoemde kabel de verticale vlamverspreiding door een stijgbuisas kan controleren. De isolatie- en mantelmaterialen die worden gebruikt bij de productie van FPLR-kabels moeten bestand zijn tegen brandverspreiding, waardoor wordt voorkomen dat brand zich van de ene verdieping naar de andere verspreidt via een leiding of kabelpad.

Deze kabels kunnen worden gebruikt op plaatsen waar geen plenum aanwezig is en die echter brand- en hittebestendig moeten zijn, maar geen extra rookarme functies vereisen die verband houden met plenumkabels als een manier van CDW. FPLR-kabels zijn er in verschillende typen, zoals afgeschermde en niet-afgeschermde kabels, die in staat zijn om energiebeperkte systemen met spanningswaarden normaal gesproken niet hoger dan 300 volt te hanteren. Ze staan meestal bekend om hun vermogen om stabiele elektrische prestaties te leveren terwijl ze zich houden aan strikte brandveiligheidsmaatregelen, waardoor ze de beste optie zijn voor het installeren van verticale brandalarmsystemen.

Uitleg van de FPLP-kabel (Fire Power Limited Plenum)

Voor gebruik in plenumruimten, dit zijn ruimtes in gebouwen voor luchtcirculatie in verwarmings, ventilatie, en airconditioningsystemen (HVAC), zijn FPLP-kabels (Fire Power Limited Plenum) specifiek ontworpen, In geval van brand hebben deze ruimtes kabels nodig die een verbeterde weerstand tegen brand en een lage rookproductie hebben, FPLP-kabels houden zich aan de National Electrical Code (NEC), zijn de hoogst gewaardeerde brandalarmkabels en ze voldoen aan strenge codes die door hen zijn opgesteld.

Fluorpolymeerverbindingen vormen doorgaans een belangrijk onderdeel van FPLP-kabels, die goed zullen werken, zelfs als ze worden blootgesteld aan hoge temperaturen. Ze hebben ook isolatie en mantels die de vlamvoortplanting en de vorming van schadelijke rook beperken. Dergelijke kabels worden vaak horizontaal boven verlaagde plafonds of onder vloeren gebruikt, vooral als er ernstige bezorgdheid bestaat over de veiligheid van het milieu en het risico op brand.

De FPLP-kabelspanningswaarde is vaak beperkt tot niet meer dan 300 volt voor brandalarmsystemen met kleine stroomsterkte. Behalve dat ze zijn geconstrueerd met verschillende configuraties, waaronder configuraties die zijn uitgerust met schilden die ze beschermen tegen elektromagnetische interferenties (EMI), hebben andere mogelijk dergelijke beveiligingen niet. Een voorbeeld kan een niet-afgeschermde FPLP-kabel voor algemeen gebruik en een afgeschermde versie zijn, meestal ingezet in omgevingen met hoge elektrische ruis om de signaalintegriteit niet te verslechteren.

Een van de belangrijkste dingen van FPLP-kabels is dat ze van UL 910 zijn, die de branduitbreiding en rookdichtheid in plenumtoepassingen beoordeelt Uit onderzoek blijkt dat deze kabels aanzienlijk minder dan 0,5% zichtbare rook opleveren in vergelijking met gewone kabels die langdurig aan vlammen worden blootgesteld. Om deze reden garandeert het de naleving van de bouwvoorschriften en verbetert het de veiligheid van de bewoners in afgesloten kamers. Daarom zijn FPLP-kabels vanwege hun zeer beschermende eigenschappen de basis geworden voor brandalarm- en levensveiligheidssystemen die worden gebruikt in hedendaagse gebouwen en commerciële installaties.

Vergelijking van FPLR en FPLP: toepassingen en voordelen

Bij het selecteren van brandalarmkabels is het belangrijk om onderscheid te maken tussen FPLR (Fire Power-Limited Riser) en FPLP (Fire Power-Limited Plenum) kabels om een passende toepassing en naleving van de veiligheidsnormen te garanderen Beide kabeltypen zijn gecertificeerd onder de NEC-eisen (National Electrical Code), maar zijn ontworpen voor verschillende omgevingen.

FPLR-kabels

Deze omvatten een mantel die bestand is tegen brand, waardoor de verspreiding van vlammen van de ene verdieping naar de andere door stijgruimten wordt voorkomen, Het bestaat ook uit speciaal ontworpen brandwerende jassen op de kabels, die de verspreiding van branden op verschillende verdiepingen in deze gebieden belemmeren Deze kabels zijn perfect voor scenario's waarin kabels met een plenumclassificatie overbodig zijn omdat ze zich vaak in geïsoleerde gebouwen met kanalen of luchtbehandelingsruimten bevinden Ondanks dat ze voldoen aan strenge brandtestcriteria, genereren ze meer rook en giftige dampen in vergelijking met draden met een plenumafscherming, waardoor ze ongeschikt zijn in dichtbevolkte gebieden met gemeenschappelijke luchtcirculatiepatronen.

FPLP Kabels

Aan de andere kant zijn FPLP-kabels ontworpen voor gebruik in plenumruimten, waaronder luchtkanalen en omgevingsluchtbehandelingsruimten waar het risico bestaat dat brand en rook zich snel verspreiden door de luchtcirculatie. Omdat ze zijn gemaakt van rookarme en halogeenvrije materialen, verminderen FPLP-kabels de giftige dampen en zichtbare rookemissies aanzienlijk. Dit maakt ze zeer geschikt voor gebieden met strikte eisen op het gebied van brandveiligheid. Onderzoek heeft bijvoorbeeld aangetoond dat FPLP-kabels de rookemissies met meer dan 95% kunnen verminderen in vergelijking met niet-plenumalternatieven, waardoor de noodzakelijke naleving van de brandveiligheid binnen dichtbevolkte commerciële gebouwen zoals woonappartementen wordt gewaarborgd.

Toepassingen en belangrijkste voordelen

FPLR-kabels worden voornamelijk gebruikt in huizen en kleinere bedrijven waar branden waarschijnlijk geen invloed hebben op andere gebouwen via gemeenschappelijke luchtruimten Omgekeerd moeten ziekenhuizen, datacenters, scholen en kantoren die zijn uitgerust met HVAC-systemen die hetzelfde plenumgebied delen, FPLP-kabels gebruiken. Wanneer ze worden geïnstalleerd in gedeelde luchtomgevingen, vooral in omgevingen die tijdens noodsituaties dichtbevolkt zijn door mensen, zullen deze draden zorgen voor conformiteit met de regelgeving, maar toch de kans op verlies van mensenlevens verkleinen.

Voor degenen die betrokken zijn bij architecturale werken, elektrotechniek en constructieontwerp moet de keuze om FPLP- of FPLR-kabels te gebruiken gebaseerd zijn op de specifieke ontwerpen die door een gebouw worden gebruikt en op lokale brandvoorschriften. De juiste kabelinvestering vergroot de veiligheid en vermindert tegelijkertijd de aansprakelijkheid, waardoor sterke levensveiligheidssystemen mogelijk worden. Deze twee soorten kabels kunnen beide hun doel op bevredigende wijze dienen. Toch moeten ontwerpers verschillende omstandigheden onderzoeken om optimale veiligheid en energie-efficiëntie te bereiken bij gebruik voor plenumbrandalarmconstructies.

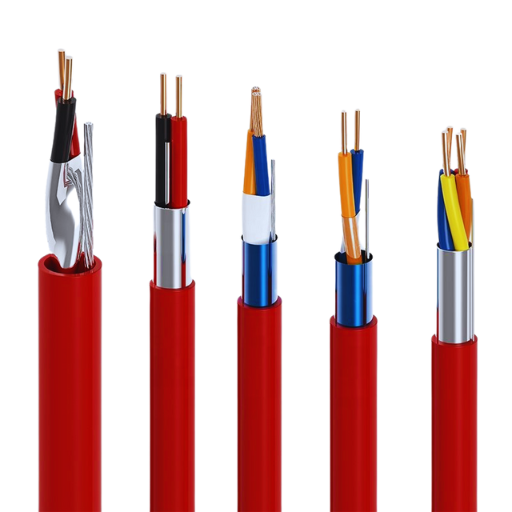

Hoe selecteert u de juiste brandmeldkabel voor uw gebouw?

Factoren waarmee rekening moet worden gehouden bij het kiezen van brandalarmkabels

Ik beschouw verschillende aspecten bij het kiezen van brandalarmkabels voor een constructie om naleving en betrouwbaarheid te bereiken Ik begin met te kijken naar de brandveiligheidseisen van het gebouw, waarbij ik ervoor zorg dat aan de lokale brandcodes en - normen, zoals NFPA 72, wordt voldaan Bovendien moet de plaats waar de kabels zullen worden geïnstalleerd worden geanalyseerd met betrekking tot hun omgevingsomstandigheden, dat wil zeggen, het kan vocht, blootstelling aan hitte, of chemicaliën zijn, omdat dit kan aangeven of men moet kiezen tussen stijgbuis-geclassificeerde of plenum-geclassificeerde of andere gespecialiseerde kabels De indeling van het gebouw wordt ook beoordeeld om te weten hoe lang de kabel moet zijn en hoe moeilijk het zal zijn om deze goed te installeren Ten slotte geef ik prioriteit aan hoogwaardige materialen en certificeringen die een langetermijnprestatie en duurzaamheid garanderen.

Kabelbeoordelingen begrijpen: CMP, CMR en FPLR/FPLP

Kabels die bekend staan als CMP of Communications Multipurpose Plenum zijn bedoeld voor plenumruimtes die normaal gesproken luchtbehandelingsonderdelen zijn, zoals kanalen en plafonds. Deze kabels zijn van nature ook brandvertragend, waardoor er minder rook vrijkomt bij blootstelling aan vlammen, waardoor ze geschikt zijn voor omgevingen met hoge veiligheidseisen.

Aan de andere kant is CMR of Communication Multi-purpose Riser een type kabel dat is ontworpen om verticaal te worden gebruikt, bijvoorbeeld bij het verbinden van verschillende verdiepingen. Deze kabels laten het vuur zich niet verspreiden door stijgbuisgebieden, waardoor brandveiligheid wordt geboden in gebouwen met meerdere verdiepingen.

Fire Power Limited Riser (FPLR) en Fire Power Limited Plenum (FPLP) kabels zijn ontworpen voor gebruik met brandalarmsystemen. Riserkabels (FPLR) gaan echter naar stijgbuizen, terwijl FPLP een plenum heeft; daarom kan het worden gebruikt in licht ontvlambare gebieden. Naast het garanderen van betrouwbare prestaties voldoen beide typen aan de eisen die worden gesteld door de lokale brandweer.

Kabeltype afstemmen op specifieke bouwvereisten

Bij het kiezen van het juiste kabeltype voor elk gebouw, rekening houden met de structuur en brandveiligheid behoeften Als gevolg hiervan, FPLR kabels zijn ideaal voor verticale stijgbuis gebieden, die branduitbreiding tussen vloeren beperken Daarentegen moeten FPLP kabels worden gebruikt in plenum ruimtes met een hoge niveaus van luchtcirculatie, vandaar dat zware maatregelen tegen branduitbraken nodig zijn Niettemin, algemene toepassingen weg van die locaties kunnen prima zijn met standaard FPL (Fire Power Limited) kabels, maar bepaalde installaties kunnen vereisen Plenum-rated opties Om te voldoen aan de veiligheidsnormen, zorg ervoor dat u de lokale brandcodes en voorschriften te controleren de hele tijd.

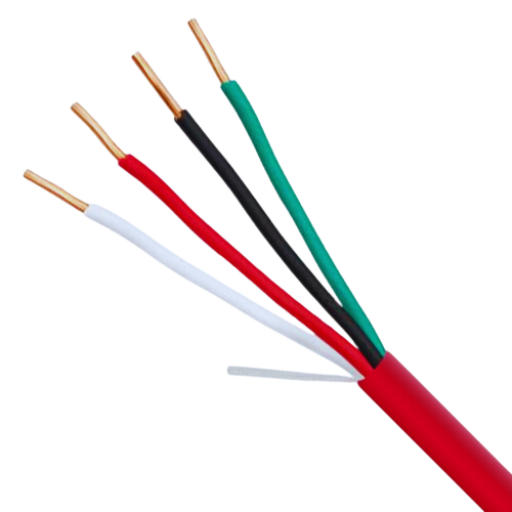

Wat zijn de belangrijkste kenmerken van kwaliteit brandalarmkabels?

Dirigentypes en - maten: Van 14 AWG tot 18 AWG

Bijgevolg maakt een goede brandalarmkabel gebruik van massieve en gestrande koperen geleiders, omdat deze betrouwbaar zijn en uitstekende geleidende eigenschappen hebben. De American Wire Gauge (AWG) categoriseert deze geleiderafmetingen, waarbij de twee meest gebruikte 14 AWG en 18 AWG zijn in brandalarmsystemen.

• 14 AWG-geleidersDikkere draden kunnen een grotere stroom met weinig weerstand dragen; daarom worden ze meestal toegepast in circuits die meer signaalintegriteit en minder stroom nodig hebben voor brandalarmen. Aan de andere kant maakt hun hoge diameter ze erg goed in het leveren van stroom, wat nodig is voor complexe toepassingen binnen brandalarmsystemen.
• 18 AWG-geleiders: 18 AWG-geleiders hebben bijvoorbeeld kleine diameters die voor meer flexibiliteit zorgen en ze tegelijkertijd lichtgewicht maken, wat handig is wanneer kortere runs of circuits met laag vermogen vereist zijn. Dit betekent dat dit geschikt is voor normale brandalarmcommunicatiebehoeften waar een lage stroomvraag wordt verwacht.

Bij het kiezen van geleiderafmetingen voor brandalarmsystemen is het belangrijk om rekening te houden met spanningsvallimieten, circuitlengte en de specifieke vereisten van het systeem. Het gebruik van geleiders die zijn ontworpen volgens de NEC-normen (National Electrical Code) kan optimale prestaties bereiken zonder de veiligheidsvoorschriften in gevaar te brengen.

Afgeschermde versus niet-afgeschermde brandalarmkabels

Het begrijpen van hun specifieke toepassingen, voordelen en samenstelling is belangrijk bij het kiezen tussen afgeschermde en niet-afgeschermde brandalarmkabels. Afgeschermde typen hebben een beschermingslaag, meestal metaalfolie of gevlochten draad, die elektromagnetische interferentie (EMI) vermindert. Ze zijn het meest geschikt voor plaatsen met hoge niveaus van elektrisch geluid, zoals industriële faciliteiten of plaatsen in de buurt van zware machines waar de signaalintegriteit door dergelijke interferentie in gevaar kan worden gebracht. Uit onderzoek blijkt bijvoorbeeld dat ze EMI met maximaal 90% kunnen verminderen, wat onder dergelijke omstandigheden een betrouwbare datatransmissie garandeert.

Integendeel, niet-afgeschermde brandalarmkabels worden vaak gebruikt in geluidsarme omgevingen of standaardinstallaties zonder noemenswaardige risico's op interferentie. Dergelijke kabels zijn doorgaans gemakkelijker te installeren, flexibeler en goedkoper dan hun afgeschermde tegenhangers. Het kan echter nodig zijn om de nabijheid van potentiële bronnen van EMI te analyseren, aangezien deze niet zo beschermend zijn als afgeschermde bronnen; daarom zou deze omgeving beperkingen kunnen hebben voor datatransmissiedoeleinden.

Bovendien hebben afgeschermde kabels doorgaans voldoende aarding nodig om goed te kunnen werken en installatieprocessen te bemoeilijken, terwijl niet-afgeschermde kabels doorgaans eenvoudiger zijn. In beide gevallen moeten de NEC-normen in acht worden genomen, maar de keuze moet worden bepaald door de omgevingsomstandigheden, de functie van het systeem en de veiligheidseisen die erop gericht zijn ervoor te zorgen dat het brandalarmsysteem met de grootst mogelijke betrouwbaarheid werkt.

Isolatiematerialen: PVC en andere brandwerende opties

De keuze van isolatiematerialen is van cruciaal belang voor de veiligheid en efficiëntie van brandalarmsystemen Polyvinylchloride (PVC) wordt vaak gebruikt als isolator vanwege de lage kosten, sterkte, chemische bestendigheid en slijtage. Bovendien blijkt PVC bij verbranding ook schadelijke gassen en dichte rook vrij te geven, wat gevaarlijk kan zijn als er beperkte ruimtes zijn.

Wat betreft het beperken van risico's die aan dit systeem verbonden zijn, worden brandvertragende vervangingsmiddelen, waaronder thermohardende polymeren, verknoopt polyethyleen (XLPE), en rookarme nulhalogeen (LSZH) stoffen, populair XLPE biedt een goede thermische stabiliteit en elektrische eigenschappen die het geschikt maken voor gebieden met hoge temperaturen, Aan de andere kant zijn LSZH gebouwd om giftige rook en halogenen die vrijkomen bij verbranding te minimaliseren, waardoor een beter zicht ontstaat en tegelijkertijd longirritaties tijdens evacuatie worden verminderd.

Volgens de gegevens is LSZH het meest toonaangevend op het gebied van vaste structuren met hoge dichtheid, zoals ziekenhuizen en scholen, waar toxiciteitsreductie nodig is. Deze materialen produceren met name tot 50% minder rook dan traditionele PVC-isolatie, terwijl ze vrijwel gelijke mechanische en thermische prestaties behouden. Hun naleving van mondiale veiligheidsnormen zoals IEC 61034 voor rookproductie en IEC 60332-1 voor vlamvoortplanting benadrukt verder hun geschiktheid in vitale beveiligingstoepassingen.

Bij de selectie van isolatiematerialen moet rekening worden gehouden met specifieke bedrijfsomstandigheden en omgevingsfactoren. Op plaatsen met minimale brandrisico's blijft PVC bijvoorbeeld een duurdere optie, terwijl LSZH of XLPE geschiktere opties zijn in gebieden waar het welzijn van de bewoners en de naleving van de regelgeving prioriteit krijgen.

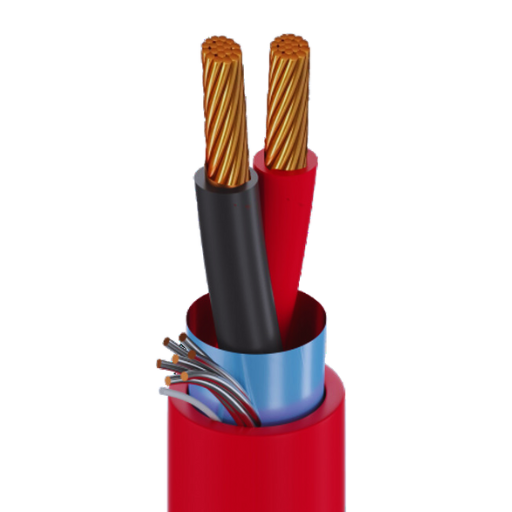

Hoe voorkomen brandalarmkabels de verspreiding van brand?

De rol van brandalarmkabels bij compartimentering

Brandmeldkabels zijn van fundamenteel belang om compartimenten in gebouwen te garanderen. Compartimentering is wanneer de structuur van een gebouw in verschillende delen is verdeeld om de verspreiding van brand, hitte en rook te vertragen of te stoppen, zodat mensen voldoende tijd hebben om materiële schade te evacueren en te minimaliseren. Kabels van brandalarmcommunicatiesystemen zijn ontworpen met hoogwaardige materialen om zelfs zware omstandigheden zoals die tijdens branduitbraken te weerstaan.

Tegenwoordig worden moderne brandalarmkabels vaak circuitintegriteit/brandkabels genoemd. Ze kunnen gedurende langere perioden zeer hoge temperaturen aanhouden vanwege de IEC 60331- en BS 6387-normen, waardoor deze draden tot twee uur kunnen worden blootgesteld bij temperaturen boven 750 °C, waardoor een onbelemmerde werking van de brandalarmsystemen van belangrijke stijgbuizen mogelijk wordt. Soms kunnen brandwerende kabels echter worden gecoat met rookarm nulhalogeenmateriaal (LSZH) dat nauwelijks giftige gassen en rook uitstoot wanneer ze verbranden, waardoor ze veiliger worden voor gebruik in besloten ruimtes.

Compartimentering in de brandalarmkabel ondersteunt en bevat branden, wat een belangrijk kenmerk is. Deze kabels zorgen ervoor dat de brandwerende deuren, rookdempers en sprinklers van een gebouw alleen worden geactiveerd voor specifieke gebieden waar functionerende branddetectie- en blussystemen zijn geïnstalleerd; dit beperkt de verspreiding van gevaarlijke vlammen uit de incipience binnen een ruimte. Voor naleving van wettelijke normen zoals BS 5266 (British Standard) of NFPA 70 (National Electrical Code) zijn bijvoorbeeld betrouwbare brandalarmsystemen nodig die in brandwerende constructies worden geïnstalleerd.

De richting van brandalarmkabels is ook iets om rekening mee te houden als het gaat om hun prestaties. Ze moeten op de juiste manier worden geïnstalleerd via muren, plafonds en leidingen die bestand zijn tegen branden, zodat ze zelfs bij een ramp nog steeds kunnen werken. Door ze op één lijn te houden met de compartimenteringsgrenzen ondersteunen dergelijke maatregelen ook andere aspecten die verband houden met de algemene veiligheid tegen vlammen, zoals vertraagde branduitbreiding of veilige evacuatieprocedures tijdens noodsituaties. Moderne infrastructuren maken gebruik van verbeterde technologieën om een beperkte omvang van branden te garanderen door gebruik te maken van meer geavanceerde, niet-ontvlambare draden die overleving garanderen.

Lage rook en nul halogeen eigenschappen verklaard.

LSZH-materialen (Low Smoke Zero Halogen) produceren minder hoeveelheden giftig gas en minimale rook bij verbranding. Dit helpt de mensen veilig te evacueren, vermindert het risico op luchtwegaandoeningen als gevolg van giftige gassen en minimaliseert zichtbaarheidsproblemen bij brandongevallen. In dergelijke omstandigheden worden LSZH-materialen gebruikt omdat ze zijn gemaakt om de gezondheid van mensen te beschermen en hun leven te redden tijdens accidentele branden. Daartoe behoren ziekenhuizen, openbare structuren zoals musea of bibliotheken, of transportmiddelen, voornamelijk treinen. Bovendien helpen deze eigenschappen bij het voldoen aan de regelgeving en verhogen ze de algemene brandveiligheidsnormen.

Brandstoptechnieken voor kabelinstallaties

Het is essentieel om tijdens de kabelinstallatie passende brandstoptechnieken toe te passen om de voortgang van brand en rook door de openingen waar kabels passeren te stoppen Enkele van deze methoden zijn

• Opzwellende brandwerende materialen: Eenmaal verwarmd zetten deze stoffen uit en dichten ze rond kabels, waardoor de doorgang van brand of dampen wordt voorkomen.
• Mouwen en kragen met brandwering: deze voorkomen elke storing in de brandwerendheidswaarden wanneer ze op kabeldoorlaatpunten worden geplaatst.
• Kabelcoatingsystemen zijn essentieel voor het verbeteren van de prestaties van zowel plenum- als power-limited brandalarmkabels.: Kunststoffen die vlamvertraging aan kabels verlenen, zoals die worden gebruikt in power-limited brandalarmen, resulteren in een langzamere vlamverspreiding.
• Barrièreafdichtingen: Hierbij worden materialen zoals steenwol of andere soorten gipsplaatverbindingen gebruikt om grotere gaten te dichten.

Deze technieken zijn noodzakelijk geworden om te voldoen aan de wettelijke brandveiligheidseisen en de veiligheid binnen gebouwen te garanderen in geval van brand.

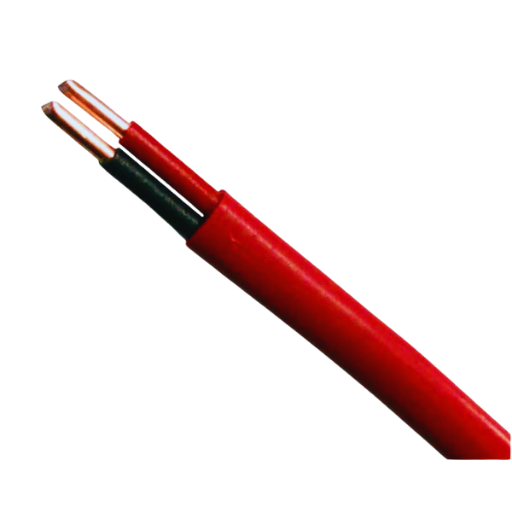

Wat zijn de beste installatiepraktijken voor brandalarmkabels?

Goede kabelroutering en ondersteuningsmethoden

Een goede route en ondersteuning van kabels zijn cruciaal voor de efficiënte werking en betrouwbaarheid van brandalarmsystemen op de lange termijn. In dit geval moet de kabel zo worden geleid dat de kwetsbaarheid voor mechanische schade, overmatige temperatuur of vochtigheid wordt verminderd. Dergelijke doorgangen maken waar mogelijk ook gebruik van exclusieve leidingen of kabelgoten, waardoor ze veilig zijn voor kabels, maar ook helpen bij het handhaven van de naleving van de brand- en elektrische veiligheidsvoorschriften.

Kabels moeten worden ondersteund door veilige bevestigingsmethoden zoals kabelschoenplaatjes of clips, op afstand van elkaar volgens de richtlijnen van de fabrikant/lokale bouwvoorschriften. De National Electrical Code (NEC) schrijft bijvoorbeeld voor dat kabels elke 1,20 meter elke 1,20 meter moeten worden ondersteund om te voorkomen dat ze onder normale omstandigheden bewegen, zoals tijdens trillingen of seismische activiteit.

Om de brandveiligheid te versterken, kunnen apparatuurdraden per functie (bijvoorbeeld stroom versus signalering) worden aangebracht in behuizingen die bestand zijn tegen vlammen en andere vormen van schade. Daarnaast is het vasthouden aan de maximale buigradius van de kabelleverancier tijdens de installatie van cruciaal belang om onnodige belasting van de draden te voorkomen die hun levenslange eigenschappen zouden kunnen ondermijnen.

Als deze maatregelen tijdens de installatie met nauwgezet toezicht worden gevolgd, zal een brandalarmkabelsysteem blijven reageren in tijdkritische situaties, waardoor de betrouwbaarheid behouden blijft.

Behoud van de kabelintegriteit tijdens de installatie

Indien correct geïnstalleerd, zal de kabel langer meegaan en beter presteren als het gaat om brandalarmsystemen Industriecodes zoals de NEC (National Electrical Code) en NFPA 70 vereisen dat kabels met zorg worden geïnstalleerd om ze niet fysiek te vernietigen door te buigen of te verpletteren, wat hun prestaties kan beïnvloeden. Volgens onderzoek kunnen onjuiste hanteringspraktijken zoals het te strak trekken buiten de door de fabrikant gespecificeerde spanningsgrenzen bijvoorbeeld de kabelgeleiding met 20-30% verminderen, waardoor de signaaloverdracht wordt beïnvloed.

Bovendien is het gebruik van UL-geïdentificeerde leidingsystemen een extra manier om te beschermen tegen mechanische schade tijdens installatieactiviteiten. Dit houdt in dat niet-schurende bevestigingsmiddelen op de juiste manier worden vastgezet op aanbevolen intervallen tussen fabrikanten, meestal drie tot vier voet, voor horizontale ritten, zodat ze niet onnodig achterblijven en na verloop van tijd verslijten.

Temperatuurveranderingen tijdens de installatie zijn ook belangrijk Kabels die tijdens de installatie worden blootgesteld aan temperaturen die hun nominale bereik overschrijden, hebben in datastudies aangetoond dat ze een grotere kans hebben op isolatie van cracks tot 15%-storingspercentage voor installaties die buiten de gespecificeerde omstandigheden zijn uitgevoerd. Om deze risico's te verlichten, moet men de richtlijnen voor de omgevingstemperatuur volgen, met behulp van bekabelingsgereedschappen die specifiek zijn ontworpen voor elk type draad, zoals een kabelkrimp of een buigvormapparaat.

Bovendien zorgen kwaliteitsborgingscontroles zoals continuïteits- en isolatieweerstandstests ervoor dat de geïnstalleerde kabels aan de prestatie-eisen voldoen. Op onderzoek gebaseerde praktijken, evenals training voor installateurs, zijn essentieel voor het vergroten van de sterkte en betrouwbaarheid van kabelsystemen, waardoor ze goed kunnen functioneren onder operationele spanningen.

Testen en certificeren van geïnstalleerde brandalarmcircuits

Om ervoor te zorgen dat geïnstalleerde brandalarmcircuits presteren en betrouwbaar zijn, moet er een compleet test- en certificeringsproces zijn. Er wordt gezegd dat deze procedures de recente industrienormen volgen die het mogelijk maken om de naleving van de nationale brandveiligheidscodes en de specificaties van de fabrikant vast te stellen. Continuïteitstests behoren tot de belangrijkste tests waarmee kan worden gecontroleerd of alle circuitpaden open blijven, terwijl andere tests, zoals die voor isolatieweerstand, helpen bevestigen dat er een goede isolatie tussen geleiders wordt gehandhaafd.

Terwijl functionele prestatietests het evalueren van alle aangesloten apparaten zoals detectoren, hoorns en bedieningspanelen op hun operationele nauwkeurigheid omvatten. Gecontroleerde omgevingstests op rook- en hittemetectoren kunnen ook helpen bij het verifiëren van activeringsdrempels die verband houden met hun ontwerpen. Bovendien hebben regio's in lijn hiermee verschillende bepalingen vastgelegd over decibeluitgangsniveaus voor hoorbare signalen, gebaseerd op normen zoals NFPA 72 of BS 5839.

In veel gevallen wordt gekalibreerde instrumentatie door certificerende instanties gebruikt om de spanning over circuits te meten samen met de stroom die er doorheen gaat, zodat systemen binnen aanvaardbare toleranties kunnen werken zonder overbelast te raken Op gestandaardiseerde testresultaten worden uitvalpercentages onder 3% weergegeven, waardoor de betrouwbaarheid sterk toeneemt Een goede documentatie van testresultaten is essentieel voor de naleving, wat leidt tot wettelijke goedkeuringen en toekomstige onderhoudsschema's.

De efficiëntie en nauwkeurigheid worden verder verbeterd door gebruik te maken van geavanceerde testmethoden, zoals geautomatiseerde diagnostiek en monitoring op afstand Om aan de operationele eisen van moderne bouwsystemen te voldoen, moeten brandalarminstallaties strikte testprotocollen in acht nemen die effectief levens en eigenschappen zouden redden.

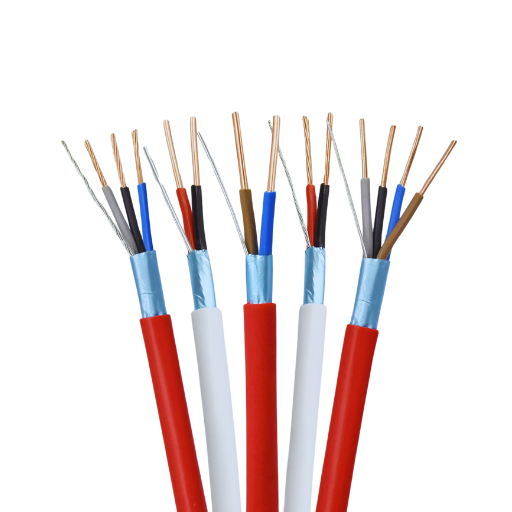

Hoe vaak moeten brandalarmkabels worden geïnspecteerd en vervangen?

Aanbevolen inspectie-intervallen voor brandalarmsystemen

Het is erg belangrijk om brandalarmsystemen regelmatig te inspecteren, inclusief al hun kabels, om ervoor te zorgen dat ze zo goed mogelijk werken en zich aan de veiligheidsnormen houden. De National Fire Protection Association (NFPA) beveelt aan dat brandalarmsystemen minstens één keer per jaar worden geïnspecteerd en getest. Niettemin kunnen bepaalde elementen, zoals brandalarmkabels, vaker worden gecontroleerd op basis van lokale bouwvoorschriften en omgevingsomstandigheden.

Voor rookmelders en meldingssystemen worden vaak driemaandelijkse visuele controles aanbevolen om eventuele tekenen van slijtage, schade of corrosie te identificeren. Brandalarmkabels, die de basis vormen van deze systemen, moeten worden gecontroleerd op fysieke schade, blootstelling aan hitte of vocht en aantasting van de isolatie. Hoogrisicogebieden zoals industriële installaties of locaties met extreme temperaturen kunnen zo vaak als elke zes maanden inspecties vereisen om andere risico's die verband houden met beveiligingskabels te voorkomen.

Volgens de verzamelde gegevens hebben systemen met regelmatige inspecties minder storingen, aangezien meer dan 90% in overeenstemming blijft met de operationele normen De levensverwachting van brandalarmkabels is doorgaans 20-30 jaar; sommige variabelen, bijvoorbeeld blootstelling aan chemische stoffen, fysieke belasting en slechte installatie, kunnen deze periode echter verkorten, waardoor snelle vervanging noodzakelijk is. In het geval dat corrosieve of gevaarlijke gebieden vereisen dat de kabelintegriteit periodiek wordt gecontroleerd door middel van geavanceerde diagnostische hulpmiddelen, zodat normen met plenumclassificatie kunnen worden bevestigd.

Het gestructureerde inspectie- en testregime stelt huiseigenaren en facility managers in staat te voorkomen dat hun brandalarmsystemen onbetrouwbaar zijn en niet voldoen aan de regelgeving, waardoor de levens en eigendommen van mensen worden beschermd tegen brandgevaar.

Tekenen van slijtage en degradatie in brandalarmkabels

Er zijn verschillende tekenen die brandalarmkabels kunnen vertonen, wat aangeeft dat ze moeten worden onderhouden of vervangen vanwege slijtage. Een veel voorkomend teken is duidelijke schade aan de isolatie, zoals scheuren, schaafwonden of kleuring. Eenmaal aangetast, kan de isolatie reden tot zorg worden, omdat deze mogelijk niet de noodzakelijke isolatie biedt, wat leidt tot kortsluiting en systeemstoringen.

Aan de andere kant kan een verminderde efficiëntie van de signaaltransmissie zich manifesteren in termen van weerstandstoename, signaalverlies of intermitterende connectiviteit tijdens normale systeemtests. De materiaalsamenstelling van de kabel wordt in de loop van de tijd afgebroken bij blootstelling aan omgevingsfactoren zoals hoge luchtvochtigheid, extreme temperaturen of chemicaliën; daarom verminderen de prestaties ervan.

Bovendien kan fysieke spanning, waaronder buigen, strekken en onjuiste steunen, resulteren in schade aan de binnenkant van de geleider die mogelijk niet onmiddellijk zichtbaar is, maar wel kan worden gedetecteerd door geavanceerde testmodi zoals Time Domain Reflectometer (TDR) of Insulation Resistance Testing (IRT). Ook is er een onderbreking van elektrische signalen als gevolg van corrosie op kabelconnectoren en aansluitingen, wat vrij vaak wordt gezien in gebieden met een hoog zoutgehalte of vervuilde omgevingen.

Toon: Universitair professional

Bovendien toont onderzoek aan dat kabels die in gevaarlijke of industriële omgevingen worden aangetroffen, zoals kabels die worden blootgesteld aan constante trillingen en mechanische schokken, hun levensduur met maximaal 40-50% kunnen verkorten. Deze cijfers geven aan hoe belangrijk het is om zichtbare tekenen van achteruitgang aan te pakken voordat ze grote systeemstoringen worden.

Regelmatig geplande inspecties en preventief onderhoud, inclusief uitgebreide kabeltests, zullen helpen deze vroege waarschuwingssignalen te identificeren en de risico's die gepaard gaan met niet-functionele brandalarmkabels te minimaliseren.

Richtlijnen voor kabelvervanging en systeemupgrades

Wanneer kabelvervangingen en systeemupgrades worden overwogen, is het belangrijk om de regels en positieve praktijken van de industrie te volgen voor veiligheidsdoeleinden De National Electrical Code (NEC) en standaard praktijken in de industrie schrijven voor dat kabels moeten worden vervangen zodra er duidelijke aanwijzingen zijn voor fysieke schade, zoals defecten aan de isolatie, corrosie van de geleider of slechte elektrische continuïteit. Naleving van de NFPA 72-normen is essentieel voor het behoud van de betrouwbaarheid en efficiëntie van brandalarmsystemen.

Upgrades moeten goed gepland zijn om nieuwe materialen en kabeltechnologieën te omvatten Halogeenvrije kabels zijn een goed voorbeeld omdat ze een betere hittebestendigheid hebben bij verbranding en minder giftig zijn voor de bewoners wanneer ze worden blootgesteld aan branduitbraken Deze kabels minimaliseren de kans op rook- of vlamverspreiding; ze moeten dus worden geïnstalleerd in elk openbaar gebouw met een hoge dichtheid. Het is gebleken dat het overstappen op halogeenvrije kabels de uitstoot van giftige rook met maximaal 80% vermindert, waardoor ze veel veiliger worden bij branduitbraken.

Een andere factor waarmee rekening moet worden gehouden is het gebruik van hoogwaardige afgeschermde kabels bij het upgraden van systemen die blootstaan aan elektromagnetische interferentie (EMI).Deze zijn met name essentieel in omgevingen met hoge elektrische geluidsniveaus, zoals fabrieken en ziekenhuizen, waar signaalnauwkeurigheid en stabiliteit noodzakelijk zijn. Externe interferenties mogen de systeemprestaties niet in gevaar brengen, omdat deze goed geaard en afgeschermd zijn.

Ten slotte moet bij elke systeemupgrade rekening worden gehouden met schaalbaarheid en toekomstbestendigheid, vooral bij brandalarmsystemen in het plenum. Door te gaan voor kabels met een hogere bandbreedtecapaciteit of moderne netwerkprotocollen zoals glasvezelsystemen, kunnen ze opkomende technologieën huisvesten, zodat infrastructuren aan de mogelijke variaties in de regelgeving blijven voldoen. Dit vermindert herhaalde vervangingen en verlaagt toekomstige uitgaven.

Regelmatige prestatiebeoordelingen naast het naleven van deze richtlijnen zullen de betrouwbaarheid van het systeem verbeteren, de risico's minimaliseren en voortdurende naleving van veiligheidsnormen garanderen.

Veelgestelde vragen (FAQ's)

Q: Wat is het verschil tussen FPLR en FPLP brandalarmkabels?

A: FPLR (Fire Power Limited Riser) en FPLP (Fire Power Limited Plenum) zijn twee soorten brandalarmkabels FPLR is voor verticale ritten tussen vloeren, en het heeft een stijgbuisclassificatie In tegenstelling tot FPLR, die kan worden gebruikt in luchtkanalen en plenums, heeft de laatste een plenumclassificatie Deze kabels zijn brandwerend en produceren minder rook tijdens het branden; vandaar, ze zijn goed voor gebieden met luchtbeweging.

Q: Wat is de betekenis van AWG in brandalarmkabels?

A: De grootte van de geleider in een brandalarmkabel wordt weergegeven door AWG (American Wire Gauge).Gemeenschappelijke afmetingen voor brandalarmkabels zijn onder meer 18 AWG 2-geleiders en 18 AWG 4-geleiders. De draad wordt dikker naarmate het aantal afneemt of omgekeerd als deze toeneemt. Dit zorgt ervoor dat er lage mogelijke kansen op defecten zijn tijdens de overdracht van informatie over lange afstanden, waardoor de effectiviteit van de systemen wordt gewaarborgd.

Vraag: Is het noodzakelijk om voor alle installaties brandalarmkabels met plenumclassificatie te gebruiken?

A: Niettemin vereist de National Electrical Code (NEC) brandalarmkabels met plenumclassificatie in plenumruimten Plenumruimten worden gebruikt voor luchtcirculatie in verwarmings-, ventilatie- en airconditioningsystemen (HVAC). Vanwege dit feit zijn er kabels met plenumclassificatie gemaakt om de verspreiding van brand te beperken en de rook die tijdens een brand ontstaat te verminderen, waardoor ze van cruciaal belang zijn voor veiligheidsmaatregelen in deze gebieden.

Q: Waarom worden afgeschermde brandalarmkabels gebruikt?

A: In het bijzonder moet afscherming worden gebruikt op kabeltypen zoals afgeschermde plenums of algehele afgeschermde plenums die aanwezig zijn om het signaal te beschermen tegen elektromagnetische interferentie (EMI) en radiofrequentie-interferentie (RFI).Dit is zo omdat ze helpen de betrouwbaarheid en nauwkeurigheid van brandalarmsystemen te behouden door vals alarm of signaalverslechtering veroorzaakt door externe elektrische ruis te voorkomen. In omgevingen met hoge niveaus van elektromagnetische interferentie worden afgeschermde kabels nog belangrijker.

Q: Kunnen andere laagspanningstoepassingen brandalarmkabels gebruiken?

A: Hoewel deze brandmeldkabels speciaal voor brandbeveiligingscircuits zijn gemaakt, kunnen sommige soorten ervan worden gebruikt voor andere laagspanningstoepassingen, zoals beveiligingssystemen en inbraakalarmen. Niettemin is het van cruciaal belang om de specificaties en lokale codes van de fabrikant te controleren om er zeker van te zijn dat ze voldoen aan de vereisten voor brandalarmen met plenum- en stijgbuis. Veiligheid en systeemintegriteit vereisen een goede keuze van kabels voor elke toepassing.

Q: Hoe lang zijn typische spoelen van brandalarmkabel?

A: Vaak worden 1000ft spoelen verkocht voor brandalarmkabels, een veel voorkomende lengte die bij veel kabeltypen wordt gezien Deze lengte biedt efficiënte installatieoplossingen in grote gebouwen of over meerdere verdiepingen Kortere lengtes kunnen ook bestaan voor kleinere projecten of specifieke doeleinden.

Vraag: Waarom hebben massief koperen geleiders de voorkeur in brandalarmkabels?

A: Uitstekende elektrische geleidbaarheid en duurzaamheid maken ze de beste opties voor gebruik met brandalarmkabels Betrouwbare signaaloverdracht over lange afstanden wordt vergemakkelijkt door kale koperen geleiders, die van het grootste belang zijn voor brandalarmsystemen Bovendien is de stabiliteit van de massief koperdraad beter dan die van gestrande; daarom kan het gemakkelijk worden geïnstalleerd en raakt het niet vaak beschadigd.

Q: Hoe kies ik de juiste brandalarmkabel voor mijn project?

A: Kies de juiste brandalarmkabels door rekening te houden met de installatieomgeving (plenum versus niet-plenum), kabelclassificatie (FPLR of FPLP), geleidergrootte (AWG), aantal benodigde geleiders en of afscherming vereist is. Volg bovendien altijd de lokale bouwvoorschriften en NEC-vereisten. Om ervoor te zorgen dat uw brandalarmproducten compatibel zijn met specifieke toepassingen zoals rookmelders of bedieningspanelen, is het raadzaam om de specificaties van uw fabrikant te raadplegen.

Referentiebronnen

1. Onderzoek naar de voorbereiding en prestatiebeoordelingen van de vlamvertragende coatings voor doelgericht gefunctionaliseerde kabels.

• Auteurs: Zhipeng Liu et al.
• Tijdschrift: Engineering Computations
• Publicatiedatum: 23 mei 2024
• Samenvatting: Deze studie heeft tot doel een nieuw opzwellend brandvertragend systeem voor draden en kabels te ontwikkelen door een conventionele formule te optimaliseren Het experiment bewijst dat de nieuwe vlamvertragende coating kan worden blootgesteld aan hoge vlamtemperaturen en kan voldoen aan de nationale brandwerendheidsnormen.
• Methodologie: De auteurs voerden verschillende prestatietests uit op vlamvertragende coatings, waarbij ze hun fysische eigenschappen en vlamvertraging onder verschillende omstandigheden onderzochten.

2. Brandwerendheidsprestaties van het Bond-type verankeringssysteem voor CFRP-kabels

• Zerun Li en anderen zijn de auteurs.
• De naam van het tijdschrift is Journal of Structural Engineering.
• Het werd gepubliceerd op 01-02-2025.
• Samenvatting: Dit artikel beoordeelt de brandwerendheid van verankeringssystemen van het hechttype die worden gebruikt in CFRP-kabels. De bevindingen onderstrepen het belang van brandveiligheid in constructies met CFRP-kabels.
• Methodologie: Er werden experimentele tests uitgevoerd om de brandwerendheidsprestaties van deze verankeringssystemen te evalueren, waarbij analyse werd uitgevoerd van hun gedrag onder gesimuleerde brandomstandigheden.

3. Titel: Brand- en explosiebeveiliging in Rod El Farag-asbrug, meerstrengige verblijfskabels.

• Auteurs: Yiqing Zou et al.
• Tijdschrift: Structural Engineering International
• Publicatiedatum: 31-03-2022
• Samenvatting: In deze studie wordt een brand - en explosiebeveiligingsmethode uitgelegd voor steunkabels die bij de tuibrug worden gebruikt Het systeem bestaat uit thermische isolatie en anti-ontploffingslagen die tot functie hebben te voorkomen dat de kabels worden blootgesteld aan enige vorm van brand - en explosierisico's, waardoor schade wordt geminimaliseerd.
• Methodologie: De effectiviteit van dit beveiligingssysteem werd geverifieerd door middel van brand- en explosie-experimenten uitgevoerd door de auteurs, waaruit bleek dat het in staat was de constructieve integriteit van de kabel te behouden in extreme situaties.

4. Draden overbelast om brandonderzoekers monsters te geven

• Auteurs: T. Sikora, Miroslava Nejtková
• Conferentie: 2022 IEEE 5e Internationale Conferentie en Workshop Óbuda over Elektrotechniek en Power Engineering (CANDO-EPE)
• Publicatiedatum: 21-11-2022
• Samenvatting: Het artikel laat zien hoe branden ontstaan door elektrische geleiders en een manier bieden om monsters te maken voor brandonderzoek door bedradingskabels te overbelasten. Daarom is hun doel om het gedrag van verschillende materialen onder elektrische overbelasting te testen.
• Methodologie: Ze onderwierpen verschillende kabelmaterialen aan experimenten met het overbelasten ervan voordat ze hun ontstekingspunten registreerden naast verschillende gedragingen van deze materialen onder andere omstandigheden.
