Recunoașterea diagramelor de cablare a remorcii cu 7 pini este crucială pentru toate nivelurile de expertiză în remorcare. Indiferent dacă sunteți un transportator veteran sau doar vă familiarizați cu configurarea remorcii, aceste diagrame acționează ca un ghid pentru standardele adecvate de remorcare în care siguranța și funcționalitatea sunt cruciale. Acest ghid își propune să demonteze toate complexitățile sistemului de cablare cu 7 pini și să se alinieze pas cu pas la fiecare nivel de calificare. Ne vom asigura că frânele tale funcționează, luminile remorcii tale strălucesc puternic și că toate grijile tale legate de remorcare, fără stropire, sunt ușor de navigat. După acest articol, nu numai că veți înțelege complexitatea cablajului remorcii cu 7 pini, ci și veți depana sau instala un sistem pe cont propriu.

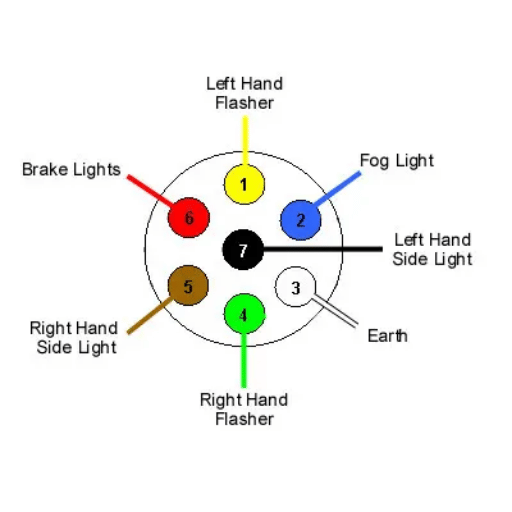

Ce este a Schema de cablare a remorcii cu 7 căi?
O diagramă de cablare a remorcii cu 7 căi afișează conexiunile necesare pentru un sistem de cablare a remorcii cu 7 pini standard din industrie. Această diagramă arată modul în care fiecărui pin din conector îi sunt atribuite funcții specifice, cum ar fi alimentarea luminilor remorcii, frânelor, semnalizatoarelor și sistemelor auxiliare. Șapte pini sunt de obicei incluși cu linii dedicate pentru semnalul de viraj stânga, semnalul de viraj dreapta, luminile de frână, luminile spate/de mers, frâne electrice, lumini de marșarier și o putere auxiliară de 12 V. Utilizatorii sunt îndrumați astfel încât să își poată conecta în mod corespunzător remorcile pentru a permite operarea sigură și fiabilă de remorcare.
Înțelegerea remorcă cu 7 pini configurarea
Cablajul corect al pinii de pe ștecherul cu 7 pini al remorcii va facilita interacțiunea dintre vehiculul tractor și remorcă. Fiecare pin, de exemplu, își controlează propria funcție individuală, cum ar fi luminile, frânele și puterea. Practicile de remorcare sigure necesită ca aceste semnale și sisteme să fie îmbunătățite corect, optimizând siguranța. Indicatorii de avertizare se declanșează atunci când vehiculul este nealiniat cu standardele, ceea ce ilustrează importanța asigurării ca cablarea este efectuată corect, fără risc de defecțiuni.
Componentele unei diagrame de cablare a remorcii
De obicei, astfel de diagrame schematice conțin o descriere a fiecărui pin conector în raport cu funcția care îi este dată în conectorul de remorcă cu 7 pini. Mai jos este diagrama standard împreună cu componentele din care este făcută:
Pentru împământare cu fir alb:
Acest fir este crucial pentru asigurarea conformității cu cablajul luminii remorcii.
Firul de împământare conectează electronic vehiculul cu remorca; oferă un punct stabil sau un nivel de referință pentru tensiune. Stabilitatea este esențială împreună cu siguranța electrică în bucla de sistem.
Faruri spate din sârmă maro și lumini de semnalizare:
Nici condițiile de lumină slabă nu pot împiedica vizibilitatea remorcii, acestea asigură că remorca este vizibilă la orice oră dată, mai ales în timpul nopții. Conformitatea cu siguranța rutieră necesită ca aceste lumini să funcționeze optim.
Sârmă galbenă Semnalizator stânga și lumină de frână:
Acest fir inițiază funcția indicatorului de viraj stânga și a lămpii de frână pe partea stângă. Semnalul ar trebui să fie executat pentru a se întoarce fără probleme, fără a pune în pericol siguranța.
Sârmă verde, semnalizare dreapta și lumină de frână
Ca și în partea stângă, știftul din dreapta oferă, de asemenea, desemnarea în timpul stopului și al luminilor de semnalizare dreapta. Iluminatul clar și receptiv este esențial pentru a menține semnalele sigure pe drum.
Controller de frână al remorcii albastru
Folosit pentru frânele electrice puternice ale remorcii, acest fir funcționează pentru îmbunătățirea puterii de oprire și un control mai bun în timpul remorcării în jurul pantei. Acest lucru este deosebit de important în timpul opririlor bruște sau când vă deplasați în jos.
Încărcare baterie/Putere auxiliară (negru/roșu)
Cablul auxiliar de alimentare furnizează energie bateriei remorcii în timpul conducerii sau alimentează iluminatul de la bord sau aparatele din cabină.
Lumini de marșarier (violet)
Funcționalitatea luminii de marșarier facilitează o vizibilitate îmbunătățită la mersul înapoi a remorcii, îmbunătățind siguranța în timpul parcării sau în navigația în spațiu restrâns.
Fiecare conexiune trebuie verificată cu atenție pentru a funcționa corect și pentru a preveni pericolele în timpul remorcării. Instalarea este simplificată datorită codurilor de culoare furnizate, eliminând eventualele greșeli de cablare. Deteriorările cauzate de mediu sau uzura în timp sunt cel mai bine prevenite prin utilizarea conectorilor impermeabili, a pieselor securizate.
Rolul unei mufa remorcii în sistemul de cablare
Fișa remorcii este o componentă vitală a interfeței dintre vehiculul tractor și remorcă, deoarece permite transferul de energie electrică pentru diferite sisteme, cum ar fi luminile de frână, luminile de semnalizare, luminile spate, luminile de marșarier și chiar puterea auxiliară sau frânele electrice, acolo unde este cazul.
Mufa remorcii are multe configurații, conectorul cu 7 pini fiind cel mai versatil. De exemplu, o priză de remorcă cu 7 pini susține iluminarea și alimentează sistemele de frânare aplicate pe remorcă, precum și bateriile interne montate în remorcă. Aceste caracteristici îmbunătățesc siguranța și eficiența operațională la remorcare.
Evoluțiile actuale în ceea ce privește dopurile de remorcă le subliniază rezistența și rezistența la condițiile meteorologice. Utilizarea conexiunilor electrice compuse din metale de protecție și materiale plastice durabile care rezistă la coroziune va asigura că conexiunile sunt protejate de mediu. În plus, cu o întreținere adecvată, conectorii de remorcă permit reducerea cu aproximativ 25% a defecțiunilor electrice, îmbunătățind fiabilitatea la tractarea remorcilor. Deoarece conexiunile sigure și atenția adecvată ajută la prelungirea duratei de viață a mufelor de remorcă, o concentrare adecvată asupra acestora poate preveni defecțiunile electrice în timpul mișcării.
Cum să conectați o remorcă cu 7 căi?
Pas cu pas cablajul remorcii ghid de instalare
Obțineți echipamentele și consumabilele necesare
Înainte de a începe, verificați dacă aveți o mufă de remorcă cu 7 căi, un cablaj, dispozitive de dezimbrare, bandă electrică, conectori, precum și un tester de tensiune. Utilizați conectori rezistenti la intemperii și cabluri de înaltă calitate pentru a spori durabilitatea și a împiedica coroziunea.
Cunoașteți diagrama de cablare în 7 căi
Obișnuiți-vă cu codul de culoare de bază al cablajului remorcii cu 7 căi, unde firul de împământare este alb, virajul la stânga/frâna este galben, virajul/frâna la dreapta este verde, coada/marcatoarele maro, frânele electrice albastre, puterea auxiliară neagră și luminile marșarier violet. Cunoașterea acestui aspect este esențială pentru o instalare corectă.
Deconectați bateria
Pentru a spori siguranța împotriva scurtcircuitelor electrice, este recomandabil să deconectați bateria vehiculului înainte de a porni cablajul remorcii RV.
Tăiere fire
Folosind dispozitive de îndepărtare a sârmei, îndepărtați izolația de la capătul fiecărui fir pentru a dezvălui cuprul. Nu dezlipiți mai mult de 1/4 inch. Decuparea mai mult decât este necesar crește riscul de scurtcircuite atunci când două fire expuse se ating.
Conectați firele la mufa remorcii.
Începeți să atașați firele la bornele corespunzătoare de pe ștecherul remorcii, conform diagramei. Fiecare cablul trebuie asigurat corect și verificați încrucișat conexiunile la toate acestea. O conexiune slabă poate face ca luminile să clipească sau să nu funcționeze corect.
Asigurați cablajul pentru cablajul luminii remorcii.
Poziționați cablajul de-a lungul cadrului remorcii și legați-l cu cleme sau cleme în puncte regulate. Asigurați-vă că firele nu atârnă liber sau plasate în zone cu risc ridicat de mișcare sau căldură care ar putea duce la distrugere.
Testați conexiunile
După ce ați folosit testerul de tensiune sau un tester pentru remorcă, asigurați-vă că fiecare funcție electrică funcționează corect, asigurați-vă că bateria vehiculului este reconectată. Acestea includ lumini de frână, semnalizatoare, lumini spate și putere suplimentară. Asigurați-vă că efectuați teste pentru a vă asigura că funcționarea sigură și fiabilă atunci când tractați cu cârligul de remorcă.
Sigilați și asigurați conexiunile.
Pentru a îmbunătăți protecția împotriva murdăriei și umezelii, etanșați toate conexiunile cu bandă electrică sau utilizați tuburi termocontractabile. Urmând acești pași se va îmbunătăți durabilitatea și durata de viață a sistemelor de cablare ale remorcii.
Efectuați întreținerea de rutină
Pentru a menține funcționalitatea și siguranța cablajului remorcii, verificați periodic fiecare conexiune pentru deteriorări sau coroziune. Verificările de rutină vor identifica cel mai probabil orice problemă înainte ca acestea să se agraveze.
Urmărirea acestor proceduri vă va ajuta să implementați o configurație sigură și eficientă de cablare a remorcii cu 7 căi. Cele mai bune practici în timpul instalării reduc foarte mult probabilitatea defecțiunii electrice în timpul remorcării, precum și contribuie la respectarea standardelor de siguranță.
Alegerea Ham de cabluri
Alegerea cablajului potrivit este unul dintre cei mai importanți pași pe care îi veți face pentru optimizarea siguranței și eficienței sistemului electric al remorcii dumneavoastră. Alegerea este influențată de multiple considerații, cum ar fi marca vehiculului, capacitatea de remorcare și nevoile electrice ale remorcii. În timp ce cablajele standard sunt construite pentru a se adapta sarcinilor rudimentare de remorcare, unitățile avansate sunt complet echipate cu protecție a circuitelor, comenzi automate ale frânelor și caracteristici care le fac potrivite pentru operațiuni grele.
Atunci când alegeți un cablaj, trebuie să aveți în vedere câteva specificații importante:
Compatibilitate cu marca și modelul vehiculului
Formele personalizate abundă pentru diferitele mărci și modele de vehicule, așa că majoritatea hamurilor pe care le întâlniți vor fi potrivite pentru o anumită marcă sau model. Asigurarea compatibilității funcționale evită problemele de instalare și se asigură că luminile și semnalele remorcii funcționează conform prevederilor. De exemplu, hamurile echipate cu funcții plug and play atenuează durerile de cap de configurare, redând astfel configurarea rapidă.
Calitatea ecartamentului și a materialului
Diametrul unui fir îi definește ecartamentul. Remorcile mai ușoare cu sarcină electrică mai mare au nevoie de fire mai mari pentru a reduce posibilitatea de supraîncălzire. Căutați hamuri construite din cupru cu acoperiri PVC, deoarece aceste materiale oferă rezistență suplimentară la coroziune, ceea ce garantează fiabilitatea în timp.
Putere de ieșire și protecție a circuitului
Asigurați-vă că verificați puterea maximă pe care o poate suporta hamul. Modelele mai avansate pot oferi protecție integrată a circuitelor, cum ar fi siguranțe sau relee concepute pentru a proteja împotriva supratensiunilor de alimentare. Acest lucru este deosebit de util pentru reducerea daunelor aduse sistemelor electrice ale vehiculului și ale remorcii atunci când acestea sunt în funcțiune.
Hidroizolație și durabilitate
Remorcile sunt adesea supuse unor intemperii externe dure. Căutați cablaje cu decupaje impermeabile și cabluri încapsulate pentru a proteja împotriva apei, prafului și reziduurilor. Produsele cu un grad ridicat de IP (protecție la intrare) sunt cele mai potrivite pentru performanță în condiții extreme.
Integrare controler frână
Cele mai multe hamuri moderne includ acum prevederi pentru controlerele de frânare de remorcare pentru confortul utilizatorilor. Acest lucru mărește siguranța permițând un control precis asupra frânelor, în special atunci când o sarcină grea este tractată.
Cablurile de înaltă calitate pot reduce rata defecțiunilor electrice cu peste 60%. Acest lucru împiedică proprietarul să cheltuiască pentru reparații costisitoare pe termen lung. Investiția într-un ham de calitate asigură performanță, fiabilitate și siguranță și ia în considerare obiectivele economice pentru echipamentele de remorcare.
Depanare comună instalarea cablajului probleme de
În operațiunile de remorcare, o configurație cu un ham montat corespunzător garantează funcționalitate și siguranță. Lista de mai jos citează cele mai frecvente probleme întâlnite în timpul instalărilor de cablare, precum și cauzele și soluțiile potențiale ale acestora:
Terminale și conexiuni slăbite sau defecte
- Cauză: Nesecurizarea suficientă a prinderii, înscrierea conexiunilor terminale și lovirea contactului de sertizare poate duce la conexiuni slăbite.
- Soluție: Fiecare conexiune aplicabilă, în special cele fixate cu unelte de sertizare, ar trebui să fie fixată. Utilizați întotdeauna instrumente de sertizare de calitate. Terminalele și conectorii care prezintă semne de deteriorare trebuie inspectate și menținute în stare de funcționare.
Pierderea tensiunii sau a puterii
- Cauză: Deteriorarea cablajului, folosirea unui calibre necorespunzător al firului, coroziunea punctelor de conectare.
- Soluție: Asigurați-vă că cablurile sunt bine fixate și, dacă este posibil, utilizați măsuri de protecție precum tubul termocontractabil și unsoare dielectrică pe fir. De asemenea, asigurați-vă că ecartamentul și ochiurile de plasă ale firului sunt aliniate cu cerințele de putere.
Siguranțe care sunt arse
- Cauză: Scurtcircuite ca urmare a învelișului de protecție slăbit pe fire sau a firului de dirijare prea aproape de obiecte ascuțite.
- Soluție: În jurul firelor slăbite trebuie utilizate învelișuri de protecție și toate celelalte daune trebuie inspectate. Ciocnirea cu zonele ascuțite, împreună cu locurile cu temperaturi ridicate, nu ar trebui permise.
Probleme cuprinse în teren
- Cauză: Originea mișcării electrice greșite ar trebui să fie urmărită în mod rezonabil la împământare slabă sau insuficientă.
- Soluție: spațiul unde firele se leagă de stratul de împământare trebuie tăiat și să aibă ancorare curată. Rugina și vopseaua în locul unde contactele de țărm ar trebui eliminate pentru ca contactul corespunzător să fie bine fixat.
Transmiterea semnalului neregulat
- Cauză: Fire încrucișate și conectate incorect la punctele de joncțiune.
- Soluție: Reconfirmați toate conexiunile cablajului față de schema sistemului de cablare al vehiculului dumneavoastră. Utilizați teste de continuitate pentru a corecta discrepanțe.
Supraîncălzirea firului
- Cauză: Consumul de curent incorect sau excesiv din cauza disipării slabe a căldurii.
- Soluție: Asigurați-vă că schema circuitului nu depășește pragul de sarcină al mufei RV. Înlocuiți firele deteriorate, apoi izolați termic sau adăugați ventilație în regiunile susceptibile la supraîncălzire.
Funcționalitate electrică periodică
- Cauză: O combinație de conexiuni slăbite din cauza uzurii, cuplate cu vibrații de la componente în timp.
- Soluție: Verificați în mod obișnuit cablajul și conectorii pentru orice semne de uzură. Sprijiniți cablajul cu suporturi de vibrații sau cleme.
Acțiunea preventivă și întreținerea regulată a acestor probleme evidențiate pot atenua considerabil șansele de defecțiuni electrice. Instalarea corectă a cablajului ajută nu doar la îmbunătățirea performanței, ci și la siguranța sistemelor de remorcare.
Care este scopul cablajul prizei remorcii?
Asigurarea corespunzatoare cablarea vehiculului Conectivitate
Conexiunile bine organizate ale cablajului vehiculului garantează că sistemele electrice ale vehiculului tractor și ale remorcii se interacționează în mod corespunzător: luminile, luminile de frână și semnalizatoarele sunt alimentate cu ajutorul unui conector cu 4 căi, care este necesar atât pentru funcționalitate, cât și pentru siguranță pentru conformitatea conducerii. Cu un cablaj adaptat adecvat, cablarea operațională și fiabilă asigură precizia performanței în timpul operațiunilor de remorcare.
Importanța lumina remorcii funcționalitate
Operarea luminilor remorcii, cum ar fi marcatoarele, luminile de frână, semnalizatoarele de direcție și luminile spate, este esențială atunci când tractați o remorcă, deoarece ajută la alerta șoferii altor vehicule despre prezența acesteia. Luminile de remorcă care funcționează corect îi ajută și pe șoferii care conduc vehicule în timpul nopții sau în condiții de lumină scăzută pentru a reduce accidentele. Desigur, luminile de marcare și iluminare adecvate sunt impuse legal de lege în multe locuri. Respectarea regulilor de verificare a întreținerii este necesară pentru a asigura întreținerea corespunzătoare a luminilor de pe remorcă. Sunt necesare examinări regulate și verificări de întreținere pentru a asigura funcționarea corespunzătoare a remorcii.
Cum să vă mențineți cablajul remorcii
Întreținerea corespunzătoare a cablajului remorcii dumneavoastră este esențială pentru o funcționare fiabilă în timpul remorcării. Începeți prin a efectua inspecții regulate în căutarea oricăror semne de uzură, cum ar fi fire uzate, coroziune sau izolație crăpată. Siguranța și echilibrul funcțional se bazează pe un sistem electric complet intact, care necesită repararea rapidă sau înlocuirea cablurilor compromise.
Curățați toate conexiunile pentru a vă asigura că sunt strânse și fără murdărie, umiditate sau resturi de drum, deoarece acestea pot reduce conductivitatea cablurilor luminii remorcii. Curățați contactele cu perii moi și cu substanțe de curățare, apoi asigurați conexiunile puternice cu unsoare dielectrică. Asigurați-vă că dispozitivul de prevenire a coroziunii este plasat pe pinii și mufele conectorilor, deoarece acestea sunt vitale pentru transmiterea corectă a semnalului.
Dirijarea corectă, împreună cu fixarea montării hamurilor, necesită, de asemenea, luare în considerare. De-a lungul timpului, deteriorarea încercuirii cablajului este o problemă care apare din firele slăbite care sunt ciupite și încurcate. Folosiți legături de cablu, împreună cu cleme, pentru a fixa hamul de cadrul remorcii, fără a avea curelele plasate în zonele în care se va produce mișcare excesivă.
Asigurați-vă că utilizați în mod regulat un multimetru sau un tester de remorcă specializat pentru a verifica cablajul remorcii pentru ieșirea corectă a tensiunii către etapele luminilor remorcii, care includ luminile de frână, luminile spate și semnalizatoarele de direcție. În majoritatea remorcilor ușoare, tensiunea ar trebui să fie de aproximativ 12 volți. Dacă există probleme, identificați cauza, care poate include conexiuni slăbite, fire rupte sau siguranțe arse.
Mai presus de toate, asigurați-vă că acoperiți complet cablajul remorcii după călătorie cu mufe pentru componente pentru a preveni uzura mediului. Păstrați dopurile într-un loc uscat și răcoros pentru a preveni uzura și ruperea pentru o mai mare versatilitate. Urmarea acestor sfaturi ar trebui să garanteze fiabilitatea optimă a cablajului remorcii dvs. pentru a rezista la o durată de viață mai lungă.

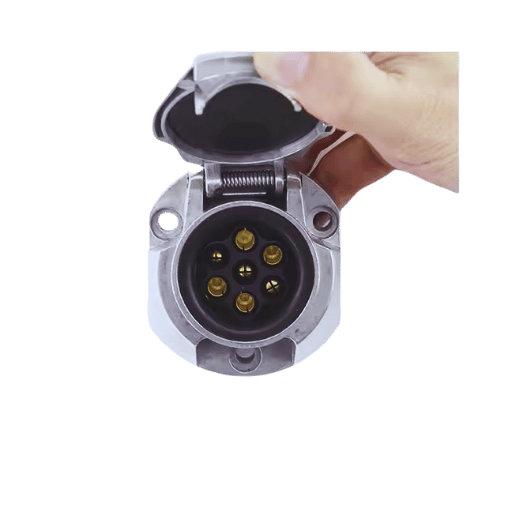

Cum te identifici culorile firelor într-un Conector cu 7 căi?
Codarea culorilor în remorcă cu 7 direcții sisteme
Conectorii cu 7 căi sunt utilizați în diferite configurații de remorcare care necesită o configurație specifică a remorcii de cablare. Fiecare fir are o funcție specifică, iar codificarea culorilor este crucială pentru o instalare și depanare precisă. Următoarea este o analiză a codurilor de culoare standard utilizate pentru conectorii cu 7 căi.
Sârmă neagră – Putere auxiliară
Firul negru oferă un auxiliar de 12V ieșire care alimentează dispozitivele precum luminile interioare ale remorcii sau bateriile în timpul remorcării. Înainte de a utiliza firul negru, verificați capacitatea de amperaj pentru a confirma că îndeplinește standardele cerute.
Sârmă roșie – Lumini de marșarier
Firul roșu este utilizat pentru a aprinde luminile de marșarier ale remorcii. Cablul trebuie să se conecteze la circuitul de marșarier al vehiculului de remorcare, astfel încât luminile să poată funcționa corect în timpul manevrelor de întoarcere cu conectorul cu 7 căi.
Blue Wire – Frâne electrice pentru remorcă
Firul albastru care merge la frânele electrice ale remorcii provine de la controlerul de frână situat în mașina de tractare. Reglarea controlerului pentru limitele de precizie asigură că echipamentul va fi în condiții de siguranță în timpul utilizării.
Fir verde – Semnalizator dreapta și lumină de frână
Firul verde conectează semnalul de viraj din dreapta și lumina de frână a remorcii la vehiculul de tractare. Permite comunicarea cu alți șoferi de pe drum, deoarece sistemul de semnalizare este sincronizat cu sistemul de semnalizare al vehiculului.
Sârmă galbenă – Semnalizator la stânga și lumină de frână
În același mod ca și firul verde, firul galben integrează semnalizatorul stânga cu lumina de frână. Acest lucru permite remorcii să semnalizeze corect celorlalți șoferi atunci când virează sau frânează, astfel încât să fie furnizată o avertizare adecvată.
Sârmă maro – lumini spate și lumini de rulare
Sârma maro susține funcționarea stopurilor și a luminilor de mers. Se poate asigura că remorca poate fi văzută în timpul condusului de noapte sau în condiții de lumină scăzută, cum ar fi amurgul.
Sârmă albă – împământare
Firul alb este folosit ca fir de împământare pentru întregul sistem. Pentru o performanță bună, acesta trebuie să fie conectat în siguranță atât la cadrul remorcii, cât și al vehiculului de tractare pentru a crea un circuit și a rezulta o legătură de încredere.
Remorcarea în siguranță și evitarea accidentelor necesită ca firele să fie conectate cu precizie. Asigurați-vă că ați inspectat cablajul atât al vehiculului de tractare, cât și al remorcii; vor exista discrepanțe în funcție de tip și model, deci consultați diagramele producătorului. În plus, confirmați că nu există defecțiuni de cablare folosind un multimetru pentru a verifica tensiunea și continuitatea în limitele specificate.
Înțelegerea culoarea firului semnificație
Înțelegerea semnificației culorilor în fire este esențială pentru funcționalitatea și siguranța sistemelor electrice. Următoarea este semnificația fiecărei culori:
- Alb: Reprezintă conexiunea la masă, completând în siguranță circuitul.
- Maro: indică funcția luminilor spate și a luminilor de degajare laterale.
- Galben: Indică semnalele de viraj la stânga împreună cu luminile de frână.
- Verde: simbolizează semnalizatoarele de viraj la dreapta, precum și luminile de frână.
Ca și în cazul tuturor materialelor ilustrative, aceste coduri trebuie întotdeauna verificate cu documentația producătorului în caz de discrepanță. Cablajul precis ajută la eliminarea problemelor și garantează că sistemul funcționează în siguranță.
Personalizarea culorile firelor pentru nevoi specifice
Personalizarea culorilor cablurilor poate simplifica configurațiile complexe de cablare, poate îmbunătăți vizibilitatea și crește eficacitatea întreținerii. Pot fi necesare scheme de culori personalizate ale firelor în diferite proiecte și industrii. În aplicațiile auto, de exemplu, codarea personalizată a culorilor ajută la depanarea mai ușor a problemelor și reduce greșelile în timpul asamblarii. În lucrările electrice rezidențiale sau comerciale, ajută la îmbunătățirea siguranței și a conformității cu cerințele legale.
Noile progrese în producția de sârmă oferă noi soluții personalizate, cum ar fi firele de tăiere UV, care protejează identificarea colorată personalizată de expunerea în aer liber. Studiile arată că sistemele proiectate cu fire standard, dar cu un stil unic, personalizate au dus la o reducere cu până la 30% a timpului de întreținere. Această eficiență permite tehnicianului să izoleze și să rezolve mai rapid problemele. Atunci când proiectați o schemă de culori, este recomandabil să incorporați etichete termocontractibile colorate sau markere imprimate pentru a reduce și mai mult șansele de interpretare greșită folosind culorile alese. Asigurați-vă întotdeauna că combinațiile de culori personalizate ale firelor se încadrează în reglementările locale și din industrie, cum ar fi recomandările NEC (National Electrical Code), pentru a susține conformitatea și siguranța operațională.
Care sunt beneficiile utilizării a Priză remorcă cu 7 căi?
Avantajele Lama RV cu 7 cai conectori
Funcționalitate îmbunătățită
Conectorul cu lame RV cu 7 căi se ocupă de mai multe funcții auxiliare ale remorcii, cum ar fi luminile spate și de frână, frânele electrice, semnalizatoarele, luminile de marșarier, puterea auxiliară și conexiunile firului de masă. Acest lucru asigură funcționarea corectă a RV-urilor și a unităților de remorcă avansate.
Design standardizat
Designul lamei cu 7 căi este o soluție standard în industrie; prin urmare, este folosit în mai multe mașini și remorci. Această standardizare îmbunătățește și mai mult simplitatea instalării, minimizând în același timp posibilitatea erorilor de conectare.
Durabilitate și rezistență la intemperii
Acești conectori sunt fabricați folosind materiale rezistente care pot rezista în condiții de mediu extreme, cum ar fi ploaia, zăpada și niveluri ridicate de umiditate. Mulți conectori cu 7 căi încapsulează contactele electrice în carcase rezistente la intemperii, care îi protejează împotriva coroziunii și uzurii în timp.
Siguranță îmbunătățită
Funcționalitatea elementelor vitale de siguranță, cum ar fi frânele și luminile remorcii, este garantată cu conexiuni de încredere, posibile prin designul lamei cu 7 căi. Semnalizarea și oprirea corespunzătoare sunt esențiale pentru evitarea accidentelor pe drum.
Ușurința de întreținere
Configurația standard împreună cu designul robust face diagnosticarea și efectuarea reparațiilor ușoare și simple. Rapoartele din industrie indică faptul că aceste eficiențe pot reduce timpul de depanare cu până la 25%.
Suport pentru sarcini electrice mari
Datorită capacităților sale mai mari de încărcare electrică, configurația cu 7 căi este potrivită pentru remorci cu numeroase elemente alimentate, cum ar fi frigidere, unități de aer condiționat și corpuri de iluminat sofisticate.
Versatilitate pentru aplicații moderne
Pe măsură ce noi remorci și RV-uri sunt introduse pe piață, există o nevoie mai mare de funcții multifuncționale. Conectorul lamei RV cu 7 căi găzduiește funcții auxiliare, cum ar fi camerele de rezervă și sistemele de încărcare, pe lângă rolurile sale tradiționale.
Conectorul cu lame RV cu 7 căi îndeplinește în mod eficient cerințele electrice ale remorcilor și RV-urilor, demonstrând fiabilitatea și performanța pe termen lung în diferite condiții.
Compatibilitate cu RV-uri și utilitare remorci
Conectorul cu lame RV cu 7 căi este proiectat pentru a se potrivi cu RV-urile și remorcile utilitare la toate nivelurile. Facilitează interconectarea vehiculelor de tractare și a remorcilor pentru a susține fluxul constant de energie către sistemele importante. Acest conector permite alimentarea sistemelor vitale, cum ar fi luminile spate, luminile de frână și semnalizatoarele, care sunt necesare pentru operațiuni de remorcare sigure și eficiente.
Conectorii cu 7 căi sunt acum standardizați cu standardul SAE J2863, care este folosit mai ales în America de Nord, astfel încât să poată fi acceptat universal și proiectat pentru multe utilizări. Cercetările arată că aproximativ 80% dintre RV-urile și remorcile noi care ies sunt echipate cu această conexiune, ceea ce demonstrează că este acceptată. Conectorul găzduiește, de asemenea, surse de alimentare de 12 volți și funcții auxiliare, găzduind astfel diferite tipuri de remorci, de la modele utilitare mici la RV-uri mari cu a cincea roată.
Structura robustă a conectorului îi permite să funcționeze fiabil în diferite condiții, cum ar fi călătoriile lungi pe drum sau expunerea la vreme extremă. Această compatibilitate universală și fiabilitate reduc nevoia de re-cablare extinsă sau adaptoare cu conectorul RV cu 7 lame, motiv pentru care această caracteristică este o componentă esențială a echipamentului de remorcare modern.
Îmbunătățirea frână de remorcă performanță
Este important să sporiți siguranța și performanța în timpul remorcării cu un conector cu 7 căi și este esențial să îmbunătățiți performanța frânei remorcii. Integrarea controlerelor avansate de frânare, cum ar fi sistemele proporționale sau cu întârziere, este una dintre cele mai eficiente abordări. Controlerele de frână proporționale reduc solicitarea negativă asupra componentelor sistemului de frânare prin atenuarea mai ușor a decelerației prin reglarea frânei remorcii proporțional cu decelerația vehiculului tractor. Studiile arată că sistemele proporționale, în special în condiții de încărcare mare, pot reduce distanța de oprire cu până la 25% față de setările convenționale.
În plus, întreținerea regulată a sistemului de frânare a remorcii îmbunătățește performanța generală, longevitatea și eficiența. Aceasta include verificarea pieselor în mișcare, cum ar fi plăcuțele de frână, rotoarele și tamburele pentru lubrifiere adecvată și îngrijirea lor dacă prezintă semne de deteriorare. Dovezile sugerează că plăcuțele de frână uzate insuficient înlocuite pot diminua eficiența frânării cu până la 30%. În plus, este foarte importantă optimizarea calibrării sensibilității controlerului pentru frâna remorcii. Acest lucru se datorează faptului că frânarea excesiv de agresivă sau slabă poate afecta stabilitatea vehiculului sau, respectiv, poate duce la timpi de oprire prelungiți.
Pentru a îmbunătăți fiabilitatea, majoritatea producătorilor sugerează trecerea la sistemele de frânare hidraulice cu suprareglare electrică (EOH) pentru configurațiile cu a cincea roată sau remorci mai grele. Sistemele EOH integrează controlul electric și frânele hidraulice, oferind astfel o forță de frânare și o capacitate de reacție superioară. S-a dovedit, de asemenea, că sistemele EOH reduc decolorarea puterii de oprire în timpul frânărilor prelungite și abrupte, ceea ce contribuie la măsurile generale de siguranță.
În plus, menținerea tensiunilor corespunzătoare la conexiunile de cablare ale sistemului de frânare asigură o performanță constantă. Cablajul defectuos și căderile de tensiune pot duce la cuplarea preventivă și sporadă a frânelor, mărind distanța necesară pentru a opri complet atunci când remorca este cuplată. Asigurarea utilizării conectorilor de bună calitate previne întreruperea operațiunilor chiar și în condiții de mediu extreme, ceea ce contribuie la o mai bună fiabilitate operațională.
Întrebări frecvente (FAQ)
Î: Ce este o diagramă de cablare a remorcii cu 7 pini?
R: O diagramă de cablare a remorcii cu 7 pini este un tip de schemă care indică pinout-ul legat de conectarea celor 7 fire de la un vehicul la o remorcă folosind o priză cu 7 căi. Include luminile de mers, frânele electrice și semnalizatoarele, precum și firul de împământare. Această diagramă este critică pentru cablarea unei remorci pentru a vă asigura că toate luminile montate pe remorcă și piesele electrice funcționează corespunzător.
Î: Care sunt componentele principale ale unui conector de remorcă cu 7 căi?
R: Un conector de remorcă cu 7 căi conține de obicei pini pentru: viraj la stânga/frâne, viraj la dreapta/frâne, stop sau lumini de mers, frâne electrice, alimentare de 12 V pentru încărcarea bateriei remorcii, lumini de marșarier și fir de împământare. Acestea oferă un circuit bun pentru vehicul și remorcă pentru remorcare în siguranță.
Î: Cum să conectați o remorcă cu o mufă cu 7 pini.
R: ÎN cablarea unei remorci cu o priză 7, trebuie să: 1) examinați fiecare fir și funcția sa relevantă într-o diagramă de cablare. 2) Faceți conexiunile necesare între sistemele vehiculului dumneavoastră și mufele cu 7 căi cu alocarea corectă a pinii. 3) Pe partea remorcii, conectați pur și simplu la sistemul existent al vehiculului dvs., cum ar fi luminile de frână și semnalizatoarele de direcție, pentru a declanșa piesele vehiculului. 4) Asigurați-vă că firul de împământare este bine conectat. 5) Verificați din nou toate conexiunile pentru a vă asigura că ați făcut totul corect înainte de a începe remorcarea.
Î: Care este diferența dintre conectorii cu lamă cu 7 căi și 7 căi?
R: Distincția principală dintre un conector rotund cu 7 căi și un conector lamă cu 7 căi este configurația lor. Conexiunea rotundă cu 7 căi are formă circulară și are 6 pini de aripă care înconjoară știftul central, în timp ce conectorul cu lamă cu 7 căi are o formă plată dreptunghiulară cu 7 pini la rând. Ambele îndeplinesc aceleași funcții, dar una fără adaptor, nu se pot schimba cele două? Tipul obișnuit în vehiculele și remorci mai noi este stilul cu lame.
Î: Am nevoie de un controler de frână pentru remorcă pentru o configurare cu 7 pini?
R: Da, cu o configurație cu 7 pini, veți avea nevoie de un controler de frână a remorcii dacă remorca dvs. are frâne electrice. Un controler de frână va gestiona firul de frână electrică astfel încât forța de frânare adecvată să fie comandată pe remorcă și, prin urmare, să permită frânarea selectivă. Acest lucru este important pentru tractarea în siguranță, în special pentru remorci mai grele. În cazul în care nu există frâne electrice pe remorcă, puteți scăpa fără controler, dar, ca întotdeauna, verificați legile locale.
Î: Cum conectez diferite tipuri de mufe de remorcă folosind adaptoare de cablare?
R: Pot fi conectate diferite tipuri de mufe folosind un adaptor de cablare pentru a converti un conector cu 7 căi într-o mufă cu 4 sau 5 căi. Utilizarea unui adaptor este simplă; tot ce trebuie să faceți este să-l conectați la cablajul existent al vehiculului dvs. și să conectați mufa remorcii la adaptor. Dacă aveți un vehicul care remorcă diferite tipuri de remorci, este ideal ca cablajul să nu fie schimbat. Amintiți-vă că este necesară schimbarea adaptorului pentru cel folosit în mașină sau remorcă.
Î: Ce ar trebui să fac dacă luminile remorcii mele nu funcționează după ce ștecherul cu 7 pini a fost conectat?
R: În cazurile în care a fost conectat un ștecher cu 7 pini și luminile remorcii nu mai funcționează, încercați următoarele: 1. Verificați toate conexiunile cablajului personalizat pentru a vă asigura că contactul este făcut și nu este corodat. 2. Confirmați că firul de împământare este conectat. 3. Asigurați-vă că un multimetru confirmă puterea în cablajul vehiculului și că alimentarea este la ștecherul vehiculului. 4. Examinați siguranțele care pot fi asociate cu cablajul la remorcă. 5. Asigurați-vă că cablurile din remorcă sunt intacte și nu sunt rupte. 6. Dacă nu se găsește nicio soluție, recomandarea este să sunați pe cineva care cunoaște problema sau să verificați manualele pentru remorcă și vehicul pentru referințe suplimentare.
