Natura lucrărilor electrice necesare necesită selectarea dimensiunii adecvate a cablului pentru a menține siguranța, eficiența și conformitatea cu reglementările ori de câte ori este necesar. “Este posibil ca un cablu de șase mm² să funcționeze sub o sarcină de 40 de amperi?” Aceasta a fost cea mai populară întrebare printre antreprenorii și persoanele la îndemână independente de electricitate ai companiei. Aceasta nu este o interogare simplă și necesită o analiză amănunțită, deoarece alte elemente, cum ar fi tipul de izolație a cablului, metoda de instalare, temperatura ambiantă și chiar lungimea circuitului, toate poartă considerații materiale în evaluarea ampacității unui fir. Pe parcursul acestui articol, vom parcurge standardele necesare care ajută la răspunsul la această interogare cu specificitate, inclusiv, dar fără a se limita la, scăderea umedă a volților devisakaan, care ar trebui observată în proces. în special, dimensiunea firului și cablul capacitatea de încărcare pentru aplicația dvs. unică va fi discutată, astfel încât să puteți lua o decizie în cunoștință de cauză.

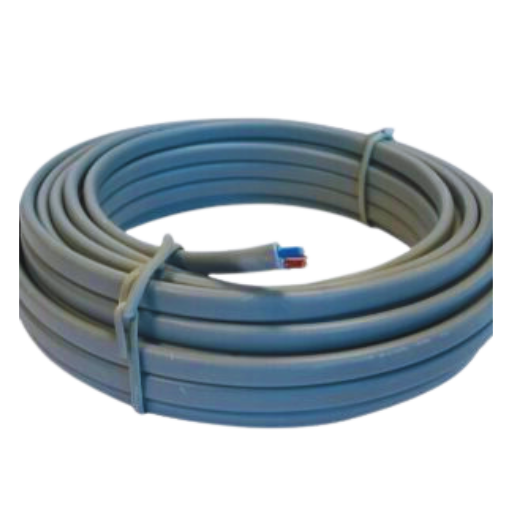

Care este Capacitatea de Transport a Curentului a 6 mm Twin și Pământ Cablu?
În funcție de metoda și condițiile de instalare, un cablu dublu și împământat de 6 mm poate varia în ceea ce privește curentul de funcționare. de exemplu, atunci când este tăiat direct și presupunând o temperatură ambientală de 30 de grade, curentul operațional al cablului este de aproximativ 47 amperi. Cu toate acestea, această valoare poate scădea din cauza tipului de izolație, a grupării multiple a cablurilor, a temperaturii ambientale mai ridicate etc. Verificați întotdeauna cu standardele locale sau cu reglementările de cablare să fie în limitele cerințelor de instalare.
Factorii care afectează Capacitatea curentă de transport.
- Temperatura ambiantă: Temperatura crescută diminuează capacitatea cablurilor de a se răci, scăzând cantitatea de curent pe care o pot transporta firele.
- Material de izolare a cablurilor: Materialele izolante cu rezistență termică mai mică nu vor permite transportul unor curenți mai mari.
- Gruparea cablurilor: Reținerea cablurilor împreună reduce redistribuirea căldurii și, prin urmare, necesită derating pentru a evita supraîncălzirea.
- Mod de instalare: Pierderea de căldură în cazul conductelor și pereților este diferită de cea din cazul instalațiilor pe cablu în aer liber, ceea ce modifică capacitatea.
- Material conductor: Când sunt ținute la aceeași dimensiune, se observă că cablurile de cupru mențin mai mult curent decât aluminiul dezavantajos în ceea ce privește conductivitatea.
Acești factori trebuie evaluați cu atenție în raport cu standardele electrice aplicabile pentru a asigura funcționarea sigură și eficientă a cablurilor.
Compararea 6 mm vs. Cablu de 10 mm pentru 40 Amp Încărcări
Atunci când sarcina care trebuie conectată este de 40 Amperi (ghid recomandă), un cablu de 10 mm poate fi considerat mai sigur decât un 6 mm. Acestea fiind spuse, în timp ce un 6 mm cablul poate furniza 40 de amperi în anumite condiții, implică a fi destul de aproape de limita sa nominală și cu rezistență crescută, fie din cauza cablajului slab, fie din motive de mediu, s-ar supraîncălzi ușor. În schimb, un cablu de 10 mm oferă marje ample de siguranță împotriva supraîncălzirii și are căderi de tensiune mai mici și eficiențe mai mari, cu atât mai mult la distanțe mai mari. Solicitați întotdeauna sfaturi profesionale pentru a asigura conformitatea cu standardele electrice prin revizuirea reglementărilor locale și altele asemenea.
Cum Cădere de tensiune Impacturi Capacitate
Căderea de tensiune este un aspect important care influențează capacitățile și eficacitatea sistemului electric. Este cauzată de fluxul de curent electric printr-un conductor, ceea ce are ca rezultat diferența de tensiune între sursa de putere și punctul de utilizare. Materialul conductorului determină și acest fenomen: aria secțiunii transversale purtătoare de curent a conductorului, lungimea conductorului și curentul transmis.
Căderile de tensiune înaltă ar putea cauza defecțiuni sau chiar unele deteriorări fizice ale echipamentului din cauza consumului ridicat de energie sau a scăderii eficienței energetice. de exemplu, NEC (Codul Național Electric) dictează că scăderea tensiunii în circuitele de ramificație nu trebuie să fie mai mare de 31TP3 T și că circuitul total, inclusiv alimentatoarele, nu trebuie să fie mai mare de 51TP3 T. Pentru a compensa căderea de tensiune, se recomandă utilizarea unui cablu de 10 mm pentru instalarea la curenți mari sau la distanțe lungi, deoarece rezistența este mai mică și, prin urmare, pierderea de energie este, de asemenea, redusă.
Pentru a ilustra, pentru un conductor de 6 mm², poate fi de așteptat o cădere de tensiune de 2,9 volți până la 3,2 volți, având în vedere o temperatură și un tip de instalare de 20 de amperi și 50 de metri. Merită menționat că utilizarea conductelor de 10 mm ar conduce drop-down-ul până la regiunea de 1,73 volți. Această modificare a valorii crește foarte mult fiabilitatea și eficiența firelor și a sistemului, în consecință, Johnson. Procedând astfel, totuși, căldura în timpul condițiilor de funcționare este menținută, deoarece căderea de tensiune nu este întâlnită și cablurile adecvate sunt selectate pentru utilizare în timpul conformității proiectului cu cerințele legislative pentru a crește eficacitatea sistemului.

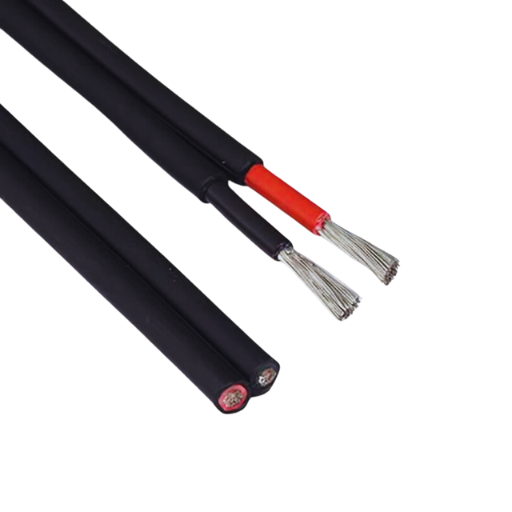

Este un Cablu dublu cu miez de 6 mm Potrivit pentru un 8,5 kW Duș?
Calcularea curentului de sarcină pentru Duș electric
Formula prezentată mai jos poate fi utilizată pentru a calcula curentul de sarcină pentru un duș electric:
Curent de sarcină (I) = Putere (P) nez Tensiune (V)
Dacă puterea de intrare a dușului este de 8,5 kW și tensiunea standard pentru dușurile electrice este de 230 V, calculăm:
I = 8500 W = 230 V
I = 36,96 A
Valoarea nominală a amperilor calculată anterior pentru dușul electric arată că acesta va funcționa la aproximativ 37 de amperi. Acum, aceasta înseamnă că dușul nu trebuie să supraîncălzească cablul izolat selectat pentru a funcționa. Conform reglementărilor de cablare IET menționate ca BS 7671, dimensiunea cablului trebuie aleasă pe baza mai multor parametri, inclusiv, dar fără a se limita la temperatura ambiantă, metoda de instalare și lungimea cablului.
În condiții normale de utilizare și condiții, metoda de referință C a capacității de transport de curent continuu cu miez dublu și pământ de șase mm² va putea transporta până la 47 de amperi. Acest lucru poate fi adevărat pentru un duș de 8,5 KW. Lungimea cablului are, de asemenea, un rol de jucat, de exemplu. Pentru operarea pe distanțe mai lungi, ar putea fi necesară o dimensiune mai mare a cablului pentru a reduce căderea de tensiune, să zicem zece mm².
În ceea ce privește instalarea cablurilor, selecția cablurilor pentru aparatele de mare putere trebuie să respecte reglementările de siguranță și transport pe care ghidurile electrice le sugerează pentru conformitatea cu reglementările. Un exemplu de astfel de reglementare este BS7671.
Înțelegere Izolație și Conductă Impact
Siguranța și eficiența sistemului electric depind de izolație și conducte. Obținerea izolației potrivite ajută la menținerea conductorilor de factori precum umiditatea, căldura sau fitingurile dure, ceea ce minimizează șansele oricăror defecțiuni sau pericole electrice. Conductele susțin cablurile prin fixarea lor pe cutii și ecranarea acestora. În timpul selecției izolației și conductelor, este la fel de important să se ia în considerare temperatura nominală, calitatea materialului, gama de utilizare și modul în care respectă reglementările pentru a se asigura că izolația și conductele funcționează optim. Utilizați materiale și metode de instalare adecvate conform codurilor autorităților electrice locale.
Ghid de instalare Conform BS7671
Selectarea cablului
La selectarea cablurilor trebuie luate în considerare capacitatea lor de transport a curentului, aspectele de mediu și căderea de tensiune. utilizați cabluri conforme cu standardele BS EN 50525, ceea ce facilitează legislația.
Dispozitive de protecție
Trebuie instalate siguranțe sau întrerupătoare de circuit cu valori nominale adecvate pentru a proteja circuitele împotriva capacităților de suprasarcină. Acest lucru asigură o protecție rezonabilă în situațiile actuale.
Rutare și asistență
Cablurile trebuie direcționate prin conducte, trunchiuri sau alte carcase care vor proteja cablurile de a fi supuse deteriorării mecanice. Cablurile trebuie susținute în mod adecvat pentru a preveni tensiunea excesivă și îndoirea excesivă.
Împământare
Asigurați-vă că toate circuitele sunt împământate, inclusiv lipirea, în conformitate cu BS7671 Secțiunea 54. Acest lucru este esențial pentru siguranță și protecție împotriva defecțiunilor.
Inspecție și testare
După fiecare etapă de instalare, ar trebui efectuate inspecții și teste cuprinzătoare menționate în BS7671 Partea 6. Exemplele includ teste de continuitate, teste pentru rezistența izolației și teste pentru funcționalitatea dispozitivelor de protecție.
Documentaţie
Trasabilitatea trebuie să fie conformă cu BS7671 pentru ca înregistrările precum diagramele de circuit, rezultatele testelor și certificatele să fie păstrate.
În plus față de cele de mai sus, dar în conformitate cu standardele, sunteți, de asemenea, asigurat de un sistem de instalare electrică sigur, fiabil și eficient.

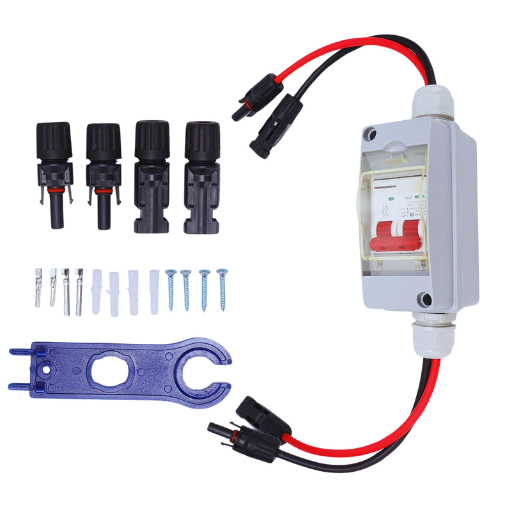

Cum să asigurați utilizarea în siguranță a Cabluri de 6 mm cu a MCB 40A?
Alegerea dreptului Spărgător pentru a Cablu de 6 mm
Pentru a utiliza un cablu de 6 mm cu un MCB de 40 A în siguranță, trebuie respectate următoarele informații:
Capacitatea curentă de manipulare
Un cablu de 6 mm poate gestiona o capacitate maximă de curent de 47 A, dar numai în condițiile potrivite. alți factori, cum ar fi metoda de instalare, temperatura ambiantă și gruparea cablurilor, pot provoca această modificare. atunci când este cazul, faceți întotdeauna referire la BS7671 Anexa 4 pentru a asigura validitatea datelor.
Compatibilitate cu evaluarea întrerupătorului
O sarcină estimată a fi mai mare decât sarcina pe cablul de 6 mm va necesita utilizarea unui întrerupător cu rating MCB de 40 A. Întrerupătorul, prin înfășurări suplimentare, protejează împotriva suprasarcinilor sau scurtcircuitelor prin satisfacerea tuturor zonelor de supracurent relevante pentru acest circuit.
Toleranța la tensiune a tijei
O parte din considerație ar trebui să includă pierderea acceptabilă de tensiune pe toată lungimea cablului, așa cum este evidențiat în standardele BS7671.
Protecție la suprasarcină termică prin cablu de joasă tensiune
Luați în considerare întotdeauna factorii de reducere, cum ar fi temperatura ambiantă ridicată și punerea firului electric în zone slab izolate, care pot afecta capacitatea curentului cablului. în astfel de cazuri, modificați valorile nominale de 32 a sau dimensiunea cablului.
Atunci când astfel de date sunt analizate profesional, fiabilitatea și siguranța instalației în timp ce respectă reglementările BS7671 sunt garantate.
Importanța de Lungimea cablului și Cădere de tensiune
Dimensiunea cablului este de mare importanță în funcționarea și siguranța sistemului electric, deoarece lungimea cablului real provoacă un fenomen numit cădere de tensiune care este pur și simplu pierderea de tensiune din cauza trecerii unui curent electric. această cădere de tensiune apare din cauza cablurilor; cablurile nu pot fi fabricate fără rezistență, iar rezistența crește odată cu lungimea, rezultând o lungime excesivă. Căderea excesivă de tensiune poate duce la o eficiență slabă a dispozitivelor electrice, încălzire excesivă sau distrugerea dispozitivelor conectate.
Pentru a aborda căderile de tensiune, politici precum BS7671 recomandă ca, pentru instalațiile de joasă tensiune, căderea să nu depășească 31TP3 T pentru circuitele de iluminat și 51TP3 T pentru circuitele de alimentare. căderea de tensiune este exprimată în general conform următoarei formule:
Cădere de tensiune (V) = I x R x L
De exemplu, un cablu de cupru de 2,5 mm² care rulează 20 A peste 30 de metri poate suporta o cădere de tensiune de aproximativ 4,2 V de rezistență. Pentru a îndeplini diferitele standarde de cerințe, inginerii ar putea fi nevoiți să mărească aria secțiunii transversale a cablului, să reducă lungimea circuitelor sau chiar să remodeleze amenajările sistemelor electrice.
De asemenea, lungimea cablului trebuie compensată, în special în cazul instalațiilor precum centrele de date sau sistemele de propulsie industriale care necesită putere mare sau au operațiuni critice, pentru a reduce căderea de volți. Dacă aceste aspecte sunt neglijate, poate afecta siguranța și eficiența în funcționare. Dacă se efectuează o analiză amănunțită, se fac calculele de proiectare adecvate, ținând cont de căderea de volți, se alege dimensiunea adecvată a cablurilor, iar instalația îndeplinește standardele și este eficientă în utilizarea energiei.
Pași pentru corect Instalare și EICR Conformitate
Identificați cerințele în cadrul instalației
Încep prin a determina cerințele electrice ale instalației, precum și condițiile ambientale. Aceasta constă în evaluarea sarcinii, rutarea cablurilor și preocupările de siguranță.
Alegeți Componente potrivite
În evaluarea mea, abordez standardele EICR privind cablurile, conductele și alte componente, permițând în același timp planificarea cerințelor de scădere a volților și eficiență.
Instalați-l Design
În acest sens, ar fi elaborat un plan bine elaborat pentru proiectarea fundului, cu coduri aplicabile, cum ar fi UL și alte cerințe de ocupare, cum ar fi accesul la șantier pentru inspecții și lucrări de întreținere.
Plasează Ordinul
Intrarea este ordonată corespunzător fără a se abate de la cerințele stipulate: planuri de proiectare conform ghidului de instalare.
Efectuați testarea EICR
Armstrong și Sanchia (2012) sugerează efectuarea unor teste EICR amănunțite ale instalației pentru orice defecțiune sau risc, alături de cerințele legale și de alte reglementări.
Cu fiecare dintre standardele EICR îndeplinite, susțin utilizarea măsurilor sigure pentru a asigura instalații eficiente și sigure.

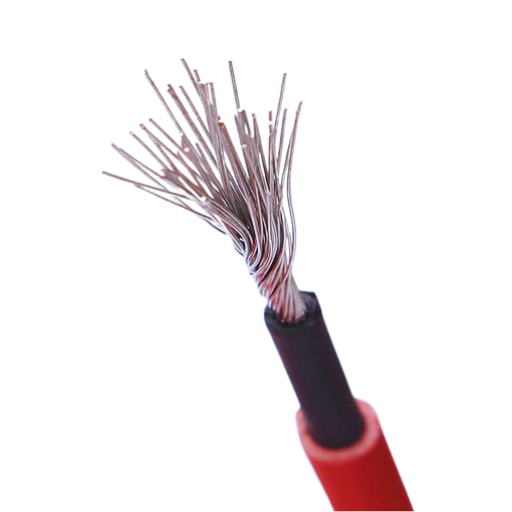

Care sunt alternativele de utilizare Cabluri de 6 mm pentru Încărcare mare Aplicații?
Când să optezi pentru 10 mm sau 16 mm Cabluri
Atunci când decid dacă să folosesc cabluri de 10 mm sau 16 mm, evaluez mai întâi cerințele de sarcină monolitic cu împrejurimile aplicației patruzeci. aș alege cablurile de 10 mm dacă cererea de curent depășește ceea ce pot gestiona cablurile de 6 mm, deoarece acestea sunt mai potrivite pentru sarcini mai mari, cum ar fi dispozitive electrice de dimensiuni mari sau circuite multifazice minuscule. Dacă aplicația este comercială și mai solicitantă sau de mare putere, voi folosi în schimb cablurile de 16 mm, deoarece pot suporta și mai multe sarcini de curent în timp ce scad riscurile de cădere de tensiune și supraîncălzire. Toate aceste decizii sunt luate după ce au fost calculate și practicate cu precizie sub coduri electrice.
Beneficiile utilizării Geamăn și Pământ vs Miez dublu
Alegerea dintre cablurile T & D și cele cu miez dublu se bazează mai mult pe cerințele de protecție și instalare ale aplicației specifice. datorită conductorilor lor de protecție semiconductori, cablurile T & D sunt aplicabile în sistemele de cablare a clădirilor, atât în scopuri rezidențiale, cât și comerciale. această combinație de împământare îmbunătățește măsurile de siguranță prin faptul că conexiunea la sol este ușor disponibilă în cazul defecțiunilor care cauzează un risc considerabil de șoc electric și deteriorarea echipamentelor. în plus, cablurile T & D sunt adecvate pentru circuitele de iluminat blindate fixe, prizele și instalațiile rețelei inelare, având în vedere atașarea puternică a materialelor PVC străine.
În schimb, Twin Core Unele cabluri nu dispun de conductorul de împământare, ceea ce le permite să fie utilizate cu dispozitive dublu izolate sau care nu necesită o conexiune la pământ, conform metodei ref. Acest lucru reduce greutatea cablurilor Twin Core, făcându-le mai flexibile și mai ușor de utilizat pe dispozitive portabile sau doar în situații temporare. În special, cablurile T&E sunt cele mai frecvent recomandate pentru utilizare în sisteme cu respectarea strictă a parametrilor electrici, în special acolo unde este nevoie de un fir de împământare, de exemplu, în Marea Britanie. De exemplu, T&E îndeplinește reglementările BS 7671 pentru instalarea cablajului într-o locație rezidențială alimentată de 230 V.
Cerințele de tensiune și curent ale sistemului reprezintă de obicei o șansă critică de a determina. T&E este transformat într-o gamă largă de dimensiuni care oferă o capacitate portantă mai mare fără a risca nicio deteriorare, în timp ce sarcina care rulează pe Twin Core ar trebui să fie minimă doar pentru funcționarea eficientă a dispozitivelor de putere redusă. În cele din urmă, decizia între cele două opțiuni este esențială pentru a lua în considerare regulile obișnuite privind spațiul disponibil pentru instalare și necesitatea ca echipamentul să funcționeze în anii următori.
Consideraţii pentru Aragaz și Duș Instalatii
Selectarea cablurilor pentru dușuri și aragazuri necesită o atenție specială, deoarece aparatele necesită o putere mare care poate ajunge la 32 de amperi. aragazurile, de exemplu, funcționează pe circuite dedicate cu cabluri cu dimensiuni cuprinse între 6-10 mm, din nou în funcție de cerințele de alimentare și de distanță. ca regulă generală, aragazele electrice cu valori nominale de 15 kW pentru distanțe mai mici funcționează bine cu cabluri de 6 mm. Totuși, atunci când distanța sau puterea nominală a aragazului devine mai mare, este logic să comutați la cabluri de 10 mm pentru a preveni creșterea tensiunii și a disipării căldurii.
La fel ca aragazele, dușurile electrice sunt evaluate mai aproape de 7 kW-10,5 kW, ceea ce înseamnă că necesită și un curent ridicat, care este mai mare decât puterea medie între 30 A și 45 A. Cel mai bine este să deduceți între cabluri de 6-10 mm pentru aceste intervale, dar alte variabile, cum ar fi temperatura și instalarea, influențează și luarea deciziilor aici. De exemplu, dacă cablurile sunt instalate în zone înguste sau prin izolatori, factorii de reducere sunt un element care trebuie îngrijit, ceea ce face ca cerința cablurilor să fie mai mare decât de obicei rezonabilă.
În conformitate cu reglementările BS 7671, instrumentele de protecție relevante, cum ar fi MCB-urile și RCD-urile, trebuie instalate și pe fitingurile pentru duș și aragaz. utilizarea RCD-urilor evaluate la 30 mA este esențială pentru dușuri, deoarece acestea intră în contact cu apa și limitează riscul de electrocutare. în plus, instalarea acestor aparate necesită întrerupătoare de îndepărtare adecvate, cum ar fi întrerupătoarele cu dublu pol 45 A care trebuie să fie similare cu nivelul de încărcare care se unește pentru a asigura o deconectare mai sigură în timpul întreținerii.
În primul rând, să vorbim despre cerințele de instalare. Pentru structurile clădirii, de exemplu, instalațiile de duș cu niveluri ridicate de umiditate ar putea duce la deteriorarea accelerată a tecii expuse la elementele cablurilor. Prin urmare, este încurajată utilizarea cablurilor PVC și XLPE în instalațiile cu umidificare. Mai mult, îngrijirea rutării cablurilor în timpul instalării dacă implică procese care pot implica contact direct cu piese fierbinți și coturi ascuțite ar asigura îndeplinirea speranței de viață și a conformității sistemului.

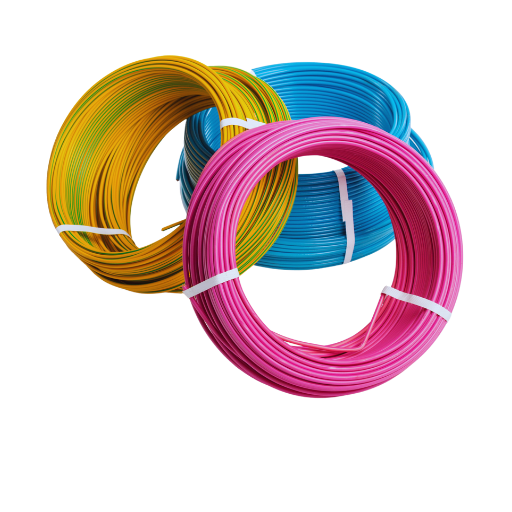

De ce este alegerea corectă Dimensiunea cablului Important pentru Siguranța electrică?
Înțelegerea riscurilor cablurilor subdimensionate
Utilizarea cablurilor mai mici este un motiv de îngrijorare în sistemele electrice, deoarece acestea reprezintă un pericol pentru siguranță și o problemă de performanță, toate într-unul. Cablurile au o cantitate maximă de curent pe care o pot solicita. Dacă depășesc cererea menționată, aceste cabluri tind să se supraîncălzească. Cu cât se produce mai multă căldură, cu atât se produce o creștere a rezistenței electrice, ceea ce înseamnă că se generează mai multă căldură, ceea ce poate deteriora izolația cablului și, astfel, crește șansele de scurtcircuite și incendii.
Dimensiunile suficiente ale cablurilor sunt critice atunci când se aplică reglementările inventate de BS7671 datorită capacității lor de a elimina căderile de tensiune. Orice formă de cădere de tensiune ar duce la ineficiența sistemelor și la consumul de energie mai mare, un prim exemplu ar fi dacă căderea de tensiune depășește 3-5% pentru motoare, iluminat și alte sisteme, atunci dispozitivele în sine ar înceta să funcționeze sau s-ar uza devreme. Tendințele mai noi au susținut că cablurile cu o dimensiune mai mică au o speranță de viață mai mică, în primul rând datorită modului în care rezistă la condițiile de suprasarcină pe o perioadă prelungită de timp, de exemplu funcționând la 40% mai mult decât limitele dorite.
Este important de reținut că utilizarea cablurilor mai mici afectează capacitatea de a radia căldură, crescând astfel probabilitatea deteriorării termice în situații cu cerere mare. Acest lucru este deosebit de important în cazurile în care efectele asupra mediului, de exemplu, temperatura mediului înconjurător sau gruparea cablurilor, agravează efectul de încălzire. Capacitatea curentă de transport a unui cablu trebuie aleasă, luând în considerare factori de reducere precum temperatura ambiantă și modul în care urmează să fie instalat cablul și, într-un astfel de caz, sistemele electrice pot funcționa normal fără a provoca probleme de siguranță pe termen lung.
În acest sens, este clar că cerința de a dimensiona corect cablurile nu este doar presiunea reglementărilor, ci urmărește și să facă instalațiile electrice fiabile, eficiente și sigure.
Impactul Încărcați curent și Cădere de tensiune despre siguranță
Interacțiunea curentului de sarcină și căderea de tensiune constituie un aspect important al proiectării și funcționării sistemelor electrice. pe scurt, căderea de tensiune se referă la o pierdere de energie suferită în cazul în care curentul electric curge printr-un conductor pentru a genera căldură. în cazul unei căderi de tensiune înaltă pe partea de sarcină, va exista o scădere a tensiunii de alimentare, determinând funcționarea ineficientă a echipamentelor conectate la sarcină și, în cel mai rău caz, să funcționeze defectuos sau să eșueze.
Pe o notă de siguranță, există prea multă căldură generată până la punctul de topire și deteriorarea componentelor ori de câte ori există un curent de sarcină excesiv care curge, ceea ce luminează căderea de tensiune, de obicei spre lungimile mai mari ale cablului în cazul circuitelor. De exemplu, atunci când căderea de tensiune pentru circuitele de ramificație este mai mare de 31TP3 T, așa cum este încurajat de NEC, execuția operațională devine ineficientă în realitate, combinată cu o cantitate mai mare de 51TP3 T cu circuite de alimentare, împreună cu a contribui în detrimentul supraîncălzirii componentelor care provoacă o defecțiune a izolațiilor materialelor.
Datele privind temperatura conductorului sugerează că conductorii cu o cădere de tensiune care depășește limita preferată pot suporta o creștere de până la 201TP3 T a pierderii de energie termică. Acest lucru nu numai că crește riscul asociat cu lucrul în jurul sistemului, dar reduce semnificativ și eficiența acestuia. Inginerii trebuie să rezolve problemele specificate prin estimarea curenților de sarcină, a lungimii conductorilor și a căderii maxime de tensiune acceptabilă, astfel încât să ia în considerare dimensionarea cablului.
Creșterea dimensiunii conductorilor, schimbarea metalului din aluminiu în cupru, care are o conductivitate mai mare sau limitarea lungimii circuitelor sunt câteva dintre soluțiile care pot ajuta la minimizarea căderilor de tensiune. în plus, conexiunile slăbite, care ar trebui verificate periodic, sunt esențiale pentru întreținerea sistemului și servesc la îndeplinirea standardelor de siguranță și de conformitate electrică.
Sistemele electrice sunt capabile să funcționeze într-un mod optim și să mențină fiabilitatea pentru o perioadă lungă de timp fără a risca siguranța, luând în considerare corelația dintre curentul de sarcină și căderea de tensiune în etapele inițiale ale proiectării.
Orientări pentru siguranță Cablu Run si Instalare
Respectați limitele acceptabile ale domeniului de aplicare a căderii de tensiune
Ca o chestiune de practică standard, căderea totală de tensiune ar trebui să rămână în 3 1TP3 T pentru circuitele de iluminat și 5 1TP3 T pentru circuitele de putere. o cădere de tensiune deficitară se traduce în pierderi de energie, deoarece ar diminua eficiența generală a echipamentului provoacă supraîncălzire excesivă și reprezintă un pericol pentru sănătate.
Selecția, materialul și dimensiunea conductorului
Utilizați conductori de cupru datorită conductivității lor ridicate de aproximativ 5,96 × 107 S/m în loc de aluminiu 3,77 x 107 S/m. Atunci când alegeți dimensiunea cablului, luați în considerare curentul de sarcină și distanțele care au ca rezultat sarcinile operaționale de vârf ale conductorului să nu se încadreze în limitele recomandate de temperatură nominală.
Respectați procedurile standard de instalare
Poziționați cablurile suficient de departe de sursele de căldură ridicate pentru a garanta un flux de aer adecvat într-o anumită măsură, prevenind astfel degradarea izolației și durata de viață generală a cablului. De asemenea, stresul mecanic ar trebui evitat în timpul instalării, astfel încât cablurile să poată fi asigurate în mod adecvat, deoarece prea multă forță asupra cablurilor poate elimina deteriorarea izolației în timp.
Folosiți conductă și portbagaj pentru protecție
În situațiile în care cablurile sunt susceptibile de a fi deteriorate fizic sau saturate de substanțe corozive, este crucial să se aplice conducte sau trunchiuri. Astfel de măsuri sunt utile în special în prevenirea tăierilor, abraziunilor și ruperii izolației cauzate de razele ultraviolete în echipamentele exterioare.
Faceți cunoștință cu reglementările regionale și internaționale
Respectați cerințele operaționale și de siguranță precum NEC (Codul Național Electric) sau IEC (Comisia Electrotehnică Internațională), care conturează în detaliu instalarea cablurilor în ceea ce privește căderea de tensiune, dimensiunea conductorului etc.
Efectuați teste și inspecții regulate
Astfel de inspecții ajută la eliminarea problemelor precum conexiunile slăbite, deteriorarea izolației și supraîncălzirea înainte ca acestea să devină probleme majore. Realizarea de imagini termice și efectuarea testelor de rezistență la izolație sunt utile pentru a confirma fiabilitatea instalației pe durata de viață a acesteia.
Luați în considerare factorii de mediu
Planificați rulările cablurilor despre factorii de mediu, cum ar fi temperatura, umiditatea și expunerea chimică. Luați în considerare utilizarea cablurilor izolate XLPE (polietilenă reticulata) în zonele cu expunere termică sau chimică ridicată, dar asigurați-vă că dimensiunea firului este corectă.
Cabluri spațiale în mod corespunzător
În cazul cablurilor de grupare, ar trebui să se păstreze o distanță generoasă pentru a reduce efectele reciproce de încălzire și pentru a permite o răcire suficientă. Pot fi utilizate și distanțiere sau pot fi respectate cerințele de distanță stabilite de standardele de instalare.
Încorporarea acestor practici în proiectarea și instalarea cablurilor are ca rezultat sisteme electrice eficiente, cu o eficiență energetică mai mare și costuri de întreținere mai mici, oferind în același timp o șansă extrem de scăzută de defecțiune electrică sau pericol de siguranță.

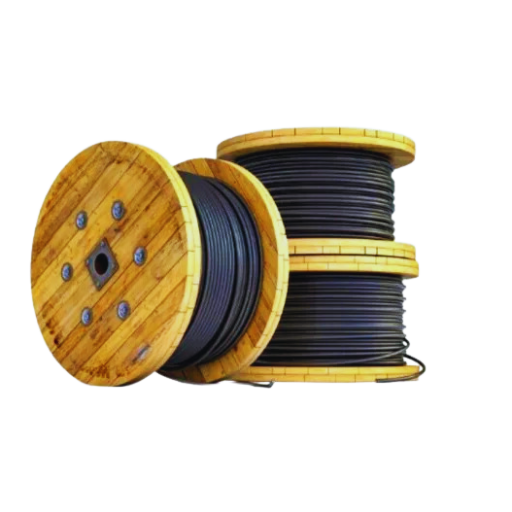

Întrebări frecvente (FAQs)
Î: În termeni generali, poate un cablu de 6 mm să reziste la un curent de 40 amperi?
R: Un cablu pătrat de 6 mm este adecvat pentru un curent de 40 amperi, dar numai în anumite condiții. mai mulți parametri influențează capacitatea de transport a curentului, inclusiv metodele de instalare, tipurile de cabluri și temperaturile ambiante. Se știe că un cablu de cupru izolat cu PVC de 6 mm² transportă 47 A la temperaturi de peste 30 de grade Celsius, dar în medii specifice (clima B) în care temperatura ambiantă este de 0-20 de grade Celsius, se poate aplica o Metodă C pentru a reduce amperajul firului de cupru; prin urmare, se recomandă consultarea unui electrician cu cablajul și arhitectura.
Î: Cât curent poate fi trecut printr-un cablu de șase mm²?
R: Când este instalat folosind metoda C, un cablu de cupru izolator din PVC de 6 mm ar trebui să poată transporta un curent de 47 Amperi, dar totuși valorile se pot schimba pe parcursul utilizării și vor fi utilizați alți factori diferiți, cum ar fi cablul de mediu. Cu toate acestea, această valoare depinde în mare măsură de unitatea instalată.
Î: Care ar fi interacțiunea dintre capacitatea de transport a cablului de 6 mm și pierderea de tensiune?
R: Căderea de tensiune trebuie luată în considerare înainte de limitarea capacității de transport a curentului oricărui cablu. Uneori, cablurile lungi de rulare ar duce la căderi mari de tensiune, necesitând o modificare a dimensiunii cablului. Căderea de tensiune admisă pentru circuitele de iluminat este de obicei de 31TP3 T, iar pentru alte tipuri de instalații, este de aproximativ 51TP3 T, fără a depăși curentul nominal admisibil al cablului. Legile referitoare la căderea maximă de tensiune trebuie respectate atunci când sarcina este de 40 de amperi și distanța este mare.
Î: Este corect să utilizați cabluri T & E cu MCB-uri de 40 amperi? este sigur?
R: Cablurile de 6 mm ² pot fi capabile să furnizeze aproximativ 40 de amperi în anumite cazuri unice, dar un MCB de 40 de amperi nu ar trebui să fie folosit niciodată cu acesta. În schimb, un MCB de 32 de amperi ar trebui să fie folosit cu cablul de 6 mm ² pentru a asigura siguranța. Consultați întotdeauna un electrician și respectați legile locale privind electricitatea și așezarea cablurilor/cablarea.
Î: Menționați diferitele proprietăți care influențează ampacitatea cablului de 6 mm.
R: O multitudine de elemente afectează ampacitatea unui cablu de 6 mm: 1. Modul de instalare (de exemplu, săpat subteran, ventilat sau tăiat) 2. Temperatura exterioară 3. Tipul de fibră (PVC, XLPE etc.) 4. Tipul conductorului (aluminiu sau cupru) 5. Lungimea conductorilor (în ceea ce privește specificațiile de cădere de tensiune) 6. Combinații de cabluri 7. Izolația termică este plasată în apropierea cablului.
Î: Cum afectează metoda de instalare curentul transportat pe lungimea unui cablu de 6 mm?
R: Tehnica de instalare are o mare influență asupra capacității de transport a curentului pe unitatea de lungime a unui cablu de 6 mm. De exemplu, metoda C (decupată direct) reprezintă până la 47 A. Conducta din izolarea termică este de aproximativ 35 A. Aerul liber are o capacitate mai mare, deoarece căldura se pierde mai bine. Este recomandabil să căutați îndrumări cu privire la tabelele corecte, cum ar fi pentru reglementările din Regatul Unit, Tabelul 4D2 A, deoarece se fac generalizări largi.
Î: Pentru un duș electric monofazat de 8,5 kW, este în regulă să folosiți un cablu de 6 mm?
R: În acest caz, se poate utiliza un cablu de șase mm², deoarece este rezonabil să ne așteptăm ca un duș de 8,5 K care funcționează pe o putere nominală de 8,5 kW să atragă aproximativ 37 A pe 230. Cu toate acestea, adecvarea unui tip de cablu privind un dispozitiv depinde de lungimea cursei, metoda de instalare, protecția circuitului etc.; este cel mai bine lăsat protejat cu un RCD de 40 A. Aici, de asemenea, solicitați sfatul unui instalator electric care face dimensionarea și instalarea corespunzătoare, luând în considerare factori precum o tensiune de intrare prin lungimea cablului.
Î: Sunt curios cum se compară un cablu de 6 mm cu un cablu de 4 mm în transportul unui curent.
R: De exemplu, dacă atât un cablu de 6 mm, cât și unul de 4 mm sunt măsurate sub instalarea C (decupată direct), atunci va exista o diferență observabilă pe măsură ce sunt puse în joc caracteristici prin care valoarea aproximativă pentru un cablu pătrat de 6 mm va fi în jur de 47 Amperi, în timp ce celălalt este de aproximativ 35 Amperi. Pentru a spune în termeni mai simpli, un cablu pătrat de 6 mm va transporta mai mult curent în comparație cu un cablu pătrat de 4 mm. Cu toate acestea, amintiți-vă că valorile se înmulțesc în funcție de metoda de instalare și de alți factori, deci este întotdeauna adecvat să consultați tabele specifice din reglementările electrice.
Surse de referință
Calculul temperaturii cablului izolat și simularea numerică
- Autori: Xin-Jian Li et al.
- Anul publicării: 2018
- Citare: (Li et al, 2018, p. 03014)
- Rezumat: Această lucrare a formulat un model matematic pentru a determina temperatura de izolare a cablului pe baza curentului electric, a duratei de timp și a grosimii stratului de izolație. autorii au modelat temperatura unui cablu PVC de 4 mm² atunci când este menținut la 40 A și 60 A pentru o perioadă nedeterminată de timp folosind ANSYS. Constatările au elucidat tendințele în timp ale temperaturii stratului, care este un factor foarte important atunci când se ia în considerare riscul de incendii electrice și ardere spontană în cablurile izolate.
- Metodologie: Autorii au efectuat simulări numerice pentru a reproduce comportamentul termic al izolației cablului atunci când este supus limitelor sale superioare ale sarcinii curente.
2. Extragerea tehnologiei de măsurare Tehnica PWP cu laser prin scutul extern al cablului
- Autori: Cong Guo et al.
- Anul publicării: 2016
- Citare: (Guo și colab, 2016, pp. 1000-1005)
- Rezumat: Această lucrare prezintă un nou sistem de măsurare pentru astfel de distribuții de încărcare a spațiului în cabluri de curent continuu de înaltă tensiune (HVDC).Nu se ocupă, totuși, doar cu cablu de 6 mm și curent nominal de 40 A, dar dezvăluie dificultățile în măsurarea parametrilor electrici ai cablurilor, ceea ce este important în funcționarea cablului pentru sarcină.
- Metodologie: Autorii au efectuat măsurarea distribuției încărcăturii spațiale folosind o metodă PWP modificată și au fundamentat această metodă prin experimente efectuate pe mostre din viața reală de cablu HVDC.
3. Dispozitiv de detectare continuă a ruperii izolației electrice a cablului de înaltă tensiune și metodele sale reziduale
- Autori: C. Robin, Eric Servel
- Anul publicării: 2013
- Citare: (Robin & Servel, 2013)
- Rezumat: Această invenție se referă la un dispozitiv de detectare utilizat pentru observarea integrității mantalei izolatoare a cablului de înaltă tensiune. Nu menționează direct capacitatea 40 A a firului de 6 mm, ci mai degrabă dă seama de măsurile de siguranță care pot fi utilizate într-un sistem de cablare de curent ridicat.
- Metodologie: Dispozitivul aplică detectarea defecțiunilor izolației active prin măsurători de capacitate, ceea ce este important pentru siguranța personală și a echipamentelor în instalațiile electrice de mare putere.
Constatări și implicații cheie
- Managementul termic: Acest studiu realizat de Xin-Jian Li et al. arată că un cablu de 6 mm sub 40 A de curent ar avea temperatură ridicată, ceea ce poate duce la defectarea izolației dacă nu este gestionat corespunzător. rezultatele simulării pot ajuta la proiectarea brațelor de cablu care ar putea gestiona eficient astfel de curenți mari fără defecțiuni termice prin optimizarea materialelor de izolație și a grosimii.
- Tehnici de măsurare: Lucrările de cercetare împărtășite indică, de asemenea, lărgirea golurilor către dezvoltarea tehnologiei de măsurare, așa cum sa menționat, pentru cablurile aflate în sarcină. Deoarece aceste cabluri ar trebui să îndeplinească sau să poată face față curenților specificați, capacitatea de a detecta și preveni defecțiunile devine vitală.
- Mecanisme de siguranță: După cum sa argumentat mai devreme, abordările de detectare a defecțiunilor de izolație sunt esențiale pentru prevenirea unor evenimente catastrofale în timpul aplicațiilor cu curent ridicat. Astfel de tehnologii ar trebui să îmbunătățească siguranța în utilizarea cablurilor cu curent ridicat, de exemplu 40 de amperi.
