Все, что вам нужно знать о кабелях, одобренных CSA

Поскольку мир становится все более глобализированным, нельзя игнорировать заботу о безопасности электрических систем. Из многих компонентов, которые способствуют этим и другим атрибутам, одним из самых важных является правильный выбор кабелей. Цель этой статьи — предоставить подробную информацию о Кабели, сертифицированные CSA Произведено в соответствии с Канадской ассоциацией стандартов. Что означает использовать? В этой статье читатель узнает об одобрении CSA и кабелях, одобренных CSA, а также об их стандартах и ​​испытаниях. Эти факторы помогут ему сделать лучший выбор относительно того, как он будет использовать провода и в каких случаях он будет использовать такие кабели. Если вы не электрик, подрядчик или кто-либо, интересующийся электричеством и связанными с ним опасностями, то у вас не будет соответствующей информации о кабелях, одобренных CSA.

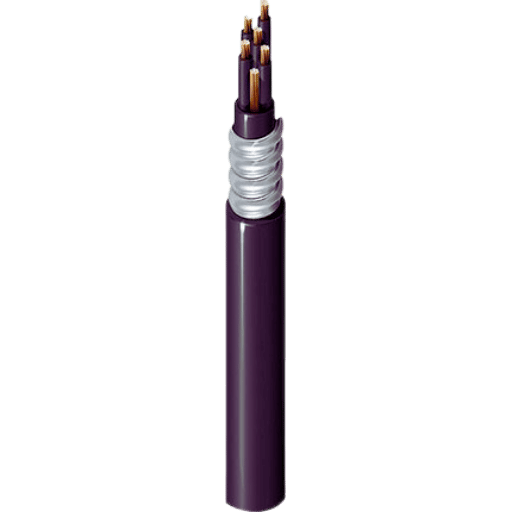

Что такое кабель, одобренный CSA?

Понимание стандартов CSA

Миссия Канадской ассоциации стандартов заключается в том, чтобы обеспечить требования безопасности, эксплуатации и гарантии качества для электрических устройств, таких как кабели, при установлении стандартов CSA. В эти стандарты включено множество процедур, которые включают обширное тестирование и проверку материалов, структуры и работоспособности кабелей. Они называются нагревательными кабелями в связи с тем, что для получения сертификации CSA такие кабели должны быть подвергнуты строгим испытаниям. Включение этих испытаний гарантирует, что кабели будут не только безопасными в использовании, но и надежными, несмотря на их использование в различных условиях эксплуатации, таким образом, оптимальная работа и минимальный электрический риск.

Различия между кабелями CSA и UL

Хотя кабели CSA (Канадская ассоциация по стандартам) и UL (Underwriters Laboratories) безопасны и высокопроизводительны, они предназначены для разных регионов и имеют разные технические требования. Кабели CSA в основном рассчитаны на использование в Канаде, удовлетворяя только правилам, содержащимся в канадском электротехническом кодексе. Напротив, сертификация UL более популярна в США со стандартами, основанными на различных требованиях к безопасности и качеству страны. Оба агентства имеют высокие стандарты оценки продукции, однако любые конкретные испытания или стандарты могут отличаться; это связано с тем, что в некоторых странах правила отличаются от других. Таким образом, хотя кабели могут быть выбраны для проекта, требования к распределению должны быть рассмотрены и сопоставлены с необходимой сертификацией.

Важность сертификации CSA

Сертификация CSA важна, поскольку она гарантирует безопасность, качество и соответствие нормативным требованиям. Кабели, сертифицированные CSA, уже прошли испытания и одобрены в соответствии с канадскими стандартами и, следовательно, надежны в различных условиях. Эта сертификация не только гарантирует безопасность и прочность кабелей, но и соответствие этих кабелей электротехническим нормам региона, тем самым сводя к минимуму вероятность неисправностей, электрических сбоев и юридических проблем. CSA стала синонимом безопасности для производителей и потребителей, что имеет первостепенное значение при выборе продукта для критической среды.

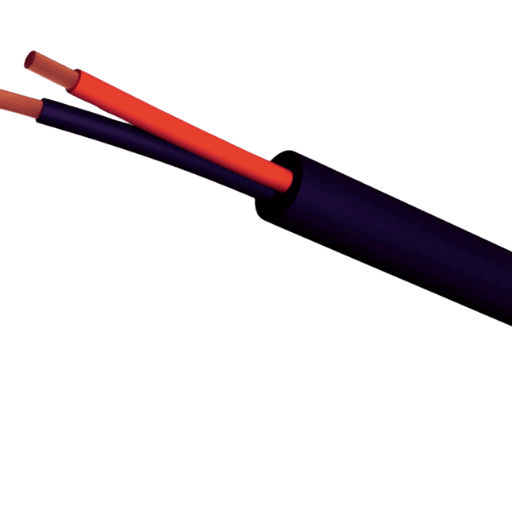

Какие типы кабелей CSA доступны?

Распространенные типы кабелей CSA

Различные категории кабелей, сертифицированных CSA, были специально разработаны для конкретных областей применения, использования и условий, таких как:

1. CSA TEW (станочный провод): промышленная проводка для управления и оборудования, поскольку она очень гибкая и устойчива к воздействию масел и охлаждающих жидкостей, что позволяет избежать множества травм.
2. CSA RW90/XLPE обычно используется в электропроводке зданий и достаточно устойчив к воздействию воды, солнца и масла.
3. CSA AC90 (бронированный кабель): это бронированный гибкий кабель, который обеспечивает дополнительную механическую защиту и подходит для открытых и скрытых систем электропроводки.
4. CSA TC (кабель для лотка): этот кабель подходит для силовых и управляющих цепей, а огнестойкая термопластиковая оболочка повышает его безопасность.
5. CSA SOOW (сервисный шнур): этот шнур эффективен для использования с переносными электроинструментами и оборудованием и устойчив к воздействию масел, химикатов и истиранию.

Такие кабели применяются в различных типах проектов в зависимости от канадских требований к безопасности и эксплуатационным характеристикам.

Разновидности проводов, одобренные CSA

Следующие разновидности проволоки прошли надлежащее одобрение и прошли строгие испытания со стороны CSA:

1. Строительный провод: Сюда входят такие разновидности проводов, как THWN, THHN и другие XHHW, распространенные в домах, на предприятиях и в промышленных зданиях. Такие провода предназначены для передачи электроэнергии в зданиях и других помещениях.
2. Автомобильные провода: Провода такого типа, такие как GPT, TWP и SXL, подходят для использования в автомобильной промышленности из-за чрезмерного нагрева, масел и химикатов, которые могут встречаться в автомобилях.
3. Кабель управления: Другие продукты в этой категории, такие как CSA TEW и MTW, используются для внутренней проводки релейных панелей, промышленных элементов управления и приборных панелей. Эти кабели гибкие и обладают устойчивостью к маслам и химикатам для строгого промышленного использования.

Такие виды проволоки, одобренные CSA, очень важны в областях, где требуется соответствие канадским стандартам.

Специализированные применения кабелей CSA

Кабели CSA по индивидуальному заказу доступны с улучшенными характеристиками для оптимального соответствия определенным приложениям, включая аспект отсутствия риска, надежности и высокой производительности. Некоторые известные варианты использования включают:

1. Морские и судовые кабели: эти кабели созданы для работы в сложных морских условиях, обеспечивая устойчивость к соленой воде, нефти и другим едким веществам. В отношении нескольких бортовых электрических систем морские кабели CSA обеспечивают оптимальную безопасность и функциональность, что является критически важным требованием в морских приложениях.
2. Шахтерские кабели: Хотя кабели в этом промышленном секторе подвергаются воздействию экстремальных условий, таких как истирание, растяжение, воздействие химикатов и т. д., горнодобывающие кабели CSA изготавливаются таким образом, чтобы их структурная и безопасная целостность сохранялась несмотря на горнодобывающую деятельность и благодаря ей.
3. Кабели возобновляемой энергии: кабели CSA также незаменимы в системах генерации возобновляемой энергии, где используется энергия ветра и солнца. Эти кабели должны быть размещены между различными соединительными элементами, чтобы передача энергии происходила без ухудшения качества или ущерба для окружающей среды. Эти кабели необходимы для установки и ремонта систем чистой энергии.

Эти специальные кабели расширяют широкий спектр запросов отраслей, которым требуется изготовление и/или монтаж прочных, долговечных, соответствующих стандартам и высокопроизводительных кабельных изделий для конкретного конечного использования.

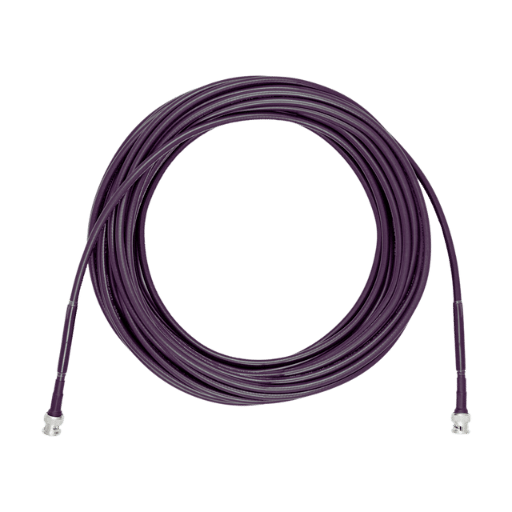

Как правильно выбрать кабель CSA?

Ключевые факторы при выборе кабеля

Выбор подходящего кабеля CSA для конкретного применения требует нескольких соображений. Ниже перечислены некоторые важные соображения, которые следует иметь в виду:

1. Номинальное напряжение: Номинальное напряжение кабеля говорит его емкость с точки зрения электрического потенциала. Убедитесь, что номинальное напряжение кабеля соответствует или превышает требуемое напряжение приложения. Пример: для тяжелой техники, работающей при напряжении 600 В, используйте кабель, рассчитанный на 600 В или выше.
2. Допустимая нагрузка по току: это относится к количеству электрического тока, который кабель может передавать без опасности перегрева, и обычно ограничивается размером проводника и типами изоляции. Данные: Медный провод 10 AWG обычно имеет допустимую нагрузку по току около 30 ампер.
3. Температурный рейтинг: Температурный рейтинг указывает температуру, при которой оборудование может работать в безопасных пределах при номинальных условиях. Подробности: Кабели, установленные в местах с высокой температурой окружающей среды, могут потребовать более высокой температуры, чем обычно, например 90˚ или 105˚.
4. Условия окружающей среды: Учитывайте относительную влажность, химический состав или солнечный свет. Подробности Кабель Wet-Locations (Type W), соответствующий CSA, подходит для кабельных применений, где влажность является фактором.
5. Механическое напряжение: Измерьте возможное количество рывков, тряски, ударов и толчков. Примеры: Кабели, необходимые в горнодобывающей промышленности, чаще всего требуют какой-либо дополнительной защиты или брони.
6. Соответствие нормативным требованиям: Убедитесь, что кабель соответствует соответствующим канадским и промышленным нормативным стандартам. Подробности: Такой кабель удовлетворяет требованиям, изложенным в Канадском электротехническом кодексе, поскольку одобрен CSA.

Тщательный учет этих факторов помогает выбрать правильный кабель CSA, который, в свою очередь, обеспечит максимальную производительность, безопасность и соответствие требованиям конкретного применения.

Сравнение стандартов CSA и UL

Сравнивая стандарты CSA и UL, легко определить общие аспекты, а также различия, которые в основном обусловлены особенностями каждого региона с точки зрения регулирования и безопасности». В Канаде стандарты CSA применяются в основном к Канадскому электротехническому кодексу (CEC) и касаются канадских стратегий по смягчению экологических и эксплуатационных последствий. В то время как стандарты UL в основном приняты в США, подчеркивая безопасность и эффективность продукции в рамках Национального электротехнического кодекса (NEC).

Хотя оба агентства по безопасности проводят испытания продукции и прекращают аттестацию, когда были определены безопасные и эффективные характеристики, составные испытания могут различаться геотермально и регионально. Например, в то время как характеристики кабелей, одобренных UL, могут быть сосредоточены на преодолении трудностей, связанных с различными климатическими условиями в США, кабели, сертифицированные CSA, просто разработаны для решения проблем, связанных с холодным канадским климатом.

Нормально, что производители, стремящиеся к североамериканскому рынку, будут стремиться к двойной сертификации, исчерпывая как канадские, так и американские компетенции. В связи с этим, например, при закупке кабелей или других электрических компонентов важно предоставить данные, касающиеся ожидаемой рабочей среды или применимых стандартов, чтобы рекомендовать соответствующий вариант.

Технические характеристики продукта и соответствие требованиям

Приступая к определению спецификаций продукта и обеспечению их соответствия, такие факторы, как отраслевые стандарты и сертификация, должны быть точно и своевременно оценены на предмет безопасности продукта, производительности и соответствия нормативным требованиям, которые влияют на выбор упаковки. После существующих основных ресурсов ниже приведены основные вещи, которые следует иметь в виду:

1. Состав материала: Убедитесь, что материалы, используемые при производстве продукции, соответствуют требованиям стандартов CSA и UL относительно огнестойкости, механической и химической стойкости. Такие материалы также должны соответствовать эксплуатационным требованиям региональных норм, таких как NEC в Соединенных Штатах и ​​CEC в Канаде.
2. Тестирование и сертификация: Все продукты должны проходить хорошо структурированный процесс оценки в соответствии с руководящими принципами, установленными CSA и UL. Этот процесс может включать устойчивость к температуре, электричеству и механическому движению, среди прочего. Двойная сертификация является плюсом для более широких рынков.
3. Маркировка и документация: Должна быть обеспечена надлежащая маркировка всех продуктов с необходимыми сертификатами (CSA, UL) и документами, подробно описывающими соответствие продукта, его предполагаемое использование и меры по предотвращению неправильного использования. Это способствует открытости и доверию со стороны клиентов и регулирующих органов, тем самым улучшая общий вид упаковки.

Соблюдение этих спецификаций, а также требований CSA и UL позволяет производителям разрабатывать продукцию, не нарушающую законодательство на рынке Канады и США.

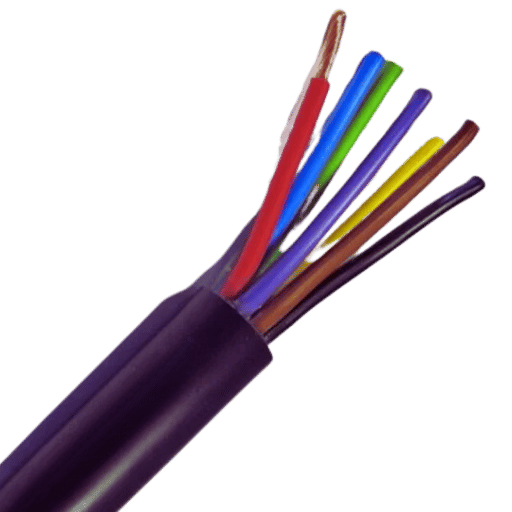

Каковы электрические требования к кабелям CSA?

Основные электрические свойства

Составляющими электрическими характеристиками кабелей CSA являются электропроводность, величина выдерживаемого напряжения и сопротивление изоляции. Электропроводность отражает способность кабеля передавать ток и обычно коррелирует с количеством меди или алюминий в кабеле что оптимизирует потери энергии через тепло. С другой стороны, номинальное напряжение относится к максимальной нагрузке напряжения, которую система кабеля может выдерживать без сбоев, что важно для предотвращения электрических неисправностей. Сопротивление изоляции состоит из встроенного изоляция кабеля система для предотвращения утечки электрического тока. Такие свойства соответствуют стандартам CSA, и, таким образом, кабели подходят для задач, для которых они предназначены, будь то дома, в коммерческих учреждениях или на промышленных предприятиях.

Материал и конструкция

Выбор материалов и то, как построены кабели CSA, являются очень важными факторами, определяющими их функционирование и соответствие. Кабели CSA построены с использованием высококачественных медных или алюминиевых проводников, поскольку они обладают хорошими характеристиками прохождения электрического тока, а также хорошим механическим мастерством. Проводники обычно скручены, чтобы не идти на компромисс в отношении простоты использования и процесса установки.

Одним из важных факторов, касающихся установки, является изоляционный материал, который довольно часто изготавливается из некоторых термопластичных или термореактивных материалов. Такие материалы обеспечивают хорошую электроизоляцию и устойчивость ко многим факторам окружающей среды, таким как тепло и влага, а также химикаты. Эти материалы также разработаны для соответствия требуемым стандартам CSA, чтобы гарантировать долговечность и стабильность даже в неблагоприятных условиях.

Помимо общей изоляции, кабели CSA могут иметь дополнительные изолирующие рукава, которые могут состоять из металла в качестве покрывающей конструкции, предотвращающей электромагнитные помехи, и пластика для внешней оболочки. Процесс строительства также включает соответствующую маркировку и этикетирование, чтобы помочь идентифицировать все кабели и гарантировать, что они установлены правильно в соответствии со спецификацией. Строительство кабелей CSA в соответствии с этими обзорами еще больше повышает удобство использования и безопасность кабелей CSA в соответствующих применениях.

Обеспечение соответствия стандартам

Достижение соответствия CSA — это процесс, который должен сочетать как предсертификационную, так и постсертификационную оценку, систематическую по своей природе. Производители подвергаются тщательному контролю со стороны CSA Group в силу очень строгих процедур оценки, в которых сопротивление проводника, прочность изоляции и механическая прочность кабеля входят в число измеряемых параметров. Эти испытания помогают гарантировать, что кабели обладают требуемым уровнем безопасности и производительности.

История не заканчивается на этом, когда соответствие получает зеленый свет после первоначальной сертификации. Регулярные проверки, выборочные испытания и «принудительные» инспекции, которые определены стандартом, помогают соответствовать требованиям. Кроме того, производители должны вести записи, документацию по обеспечению качества, которая позволяет отслеживать предпринятые действия. Сверх того, это будет эффектом повторного подтверждения того, что одобренные CSA кабели по-прежнему способны пройти проверку пересмотра стандартизации с течением времени и быть полезными для всех предполагаемых целей.

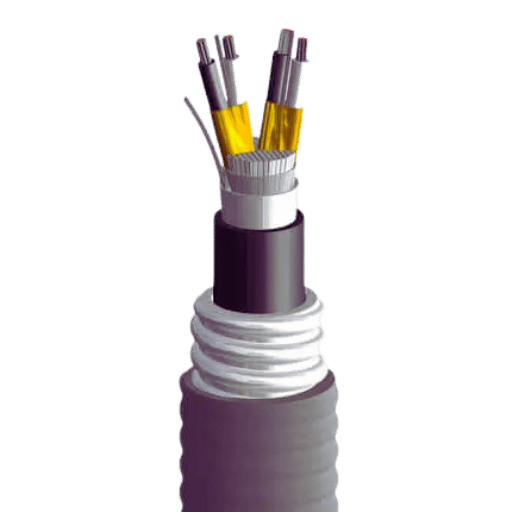

Часто задаваемые вопросы о кабелях CSA

CSA Cables в США и Канаде

Кабели CSA похожи на кабели UL и становятся обычными в США и Канаде, отвечая всем стандартам безопасности и производительности, требуемым на всех континентах. В Канаде любой электрический кабель должен соответствовать стандарту CSA, поскольку он демонстрирует соответствие стандартам CEC или CSA. Что касается Соединенных Штатов, то в связи с взаимными соглашениями вместо использования продуктов, перечисленных в UL, как это типично в Национальном электротехническом кодексе (NEC), доступны кабели, сертифицированные CSA. Эта усиленная защита поощряет трансграничную торговлю в регионах и гарантирует, что их кабели могут быть включены в проекты в соответствующих странах.

В заключение следует отметить, что кабели CSA также соответствуют требованиям различных национальных норм, что позволяет использовать их тем или иным образом в США и Канаде, повышая безопасность и надежность электрических систем.

Дополнительные ресурсы и контактная информация

Если вам нужна дополнительная информация о кабелях CSA, например, области применения, факторы соответствия, а также другие стандарты, ее можно получить из ресурсов, указанных ниже:

1. Официальный сайт CSA Group: Интернет-страницы CSA group содержат подробную информацию о процессах получения сертификации и требованиях к стандарту и соответствию органов сертификации. Чтобы получить доступ к этим ресурсам, посетите www.csagroup.org, который содержит многие из этих ресурсов, включая руководящие документы.
2. Underwriters Laboratories (UL): Поскольку сертификация CSA является действительной с точки зрения UL, на ее веб-сайте размещена информация о соглашениях об эквивалентности и других правилах, касающихся электрических кабелей. Чтобы узнать больше, посетите: www.ul.com.
3. Канадский электрический кодекс (CEC): для тех, кто ищет конкретные рекомендации по национальным стандартам кабелей CSA, уделяя особое внимание Канаде, Канадская ассоциация стандартов имеет соответствующие публикации и ресурсы. Перейдите на www.csagroup.org/store для получения подробной информации.

В целом, и особенно в отношении ваших проектов, эти контактные лица и ресурсы предоставят вам достаточно информации и поддержки для обеспечения соответствия всем требуемым стандартам.

Справочные источники

Группа CSA

США

Электропроводка

Часто задаваемые вопросы (FAQ):

В: Что такое кабели, одобренные CSA, и почему они важны?

A: Кабели, одобренные CSA, — это электрические кабели, которые были надлежащим образом одобрены Канадской ассоциацией стандартов после интенсивных испытаний. Они имеют важное значение, поскольку такие кабели соответствуют высокому уровню безопасности, производительности и надежности, что гарантирует достижение желаемых стандартов при использовании этих кабелей в различных видах электротехнических работ.

В: Какие размеры и типы кабелей одобрены CSA?

A: Большинство одобренных CSA кабелей имеют множество размеров и типов, которые рассматриваются для различных применений в различных проектах. Они имеют различные калибры, от тонких проводов, используемых для слабых токов, до толстых кабелей, которые рассчитаны на сильные токи. Типы включают силовые кабели, кабели управления, кабели КИП и другие, все они предназначены для различных задач.

В: Можете ли вы предоставить подробную информацию об изоляции, используемой в кабелях, одобренных CSA?

A: Для обеспечения максимальной надежности кабели, одобренные CSA, содержат изоляцию из очень высококачественных материалов и не представляют никакой опасности для безопасности. Тип изоляции меняется в зависимости от области применения кабеля, но обычно используются ПВХ, сшитый полиэтилен и резиновые материалы. Эти материалы выдерживают высокое напряжение, экстремальные условия окружающей среды и высокие электрические токи.

В: Имеют ли провода, одобренные CSA, также одобрение UL?

A: Несколько сертифицированных CSA кабелей также имеют одобрение UL (Underwrites Laboratories), но это не означает, что это всегда так. Определенные кабели могут получить как сертификацию CSA, так и UL, чтобы их можно было использовать как на рынках Канады, так и США, что очень важно для поставщиков продукции UL. Следовательно, важно прочитать конкретные функциональные возможности кабеля, прежде чем покупать его, особенно если это провод, одобренный UL.

В: Каковы некоторые области применения кабелей, одобренных CSA?

A: Они используются в различных приложениях, таких как телекоммуникационный сектор, распределение электроэнергии, полицейская и промышленная сигнализация, коммерческая и частная проводка и промышленные системы управления. Они обычно используются в оборудовании, панелях управления и электрических установках, где безопасность и надежность являются необходимостью.

В: Как выбрать правильный кабель, одобренный CSA, для вашего проектного задания?

A: При выборе подходящего кабеля, одобренного CSA, необходимо учитывать следующие ключевые факторы: предполагаемое назначение, номинальная мощность, внешняя среда и другие технические требования, регулирующие проект. Обратите внимание на калибр кабеля, номинальное напряжение, диапазон температур и материал внешней оболочки. Было бы разумно обратиться за советом к компетентному электрику или поставщику кабеля, чтобы выбрать подходящий кабель для ваших требований.

В: Нужны ли дополнительные меры предосторожности при установке кабелей, одобренных CSA?

A: Особую осторожность следует проявлять при установке сертифицированных CSA кабелей. Таким образом, необходимо соблюдать подходящие методы установки и местные электротехнические правила. Это включает использование подходящих каналов, кабельных каналов, правильных радиусов изгиба и правильных концевых заделок. Более подробные требования к установке см. в инструкциях производителя и соответствующих местных постановлениях.

В: Можете ли вы назвать некоторых надежных производителей кабелей, одобренных CSA?

A: Несколько крупных дистрибьюторов, включая Belden и ACIC Cable, являются надежными поставщиками кабелей, одобренных CSA. При выборе поставщика проверьте компании с качественной продукцией, хорошим обслуживанием клиентов и быстрой доставкой. Они также должны ориентироваться на поставщиков с широким ассортиментом кабелей, одобренных CSA, для различных проектных требований.

В: Как тестируются и сертифицируются кабели, одобренные CSA?

A: Кабели, одобренные CSA, сертифицированы и проходят строгие режимы тестирования для одобрения их изготовления и использования. Эти исследования определяют свойства кабеля, такие как его электрические параметры, огнестойкость, физическая прочность и топология. Канадская ассоциация стандартов обычно поддерживает такую ​​систему, которая проводит такие испытания и регулярно проверяет заводы.

В: Существуют ли минимальные объемы заказа для кабелей, одобренных CSA?

A: Минимальные объемы заказа для кабелей, одобренных CSA, зависят от поставщика и типа кабеля каждый раз. Например, некоторые поставщики могут даже предлагать небольшие объемы для людей, которым требуется всего несколько расходных материалов для индивидуальных или небольших проектов, в то время как другие поставщики могут иметь более высокие минимальные заказы. Рекомендуется навести справки у нескольких поставщиков, помимо тех, с которыми вы обычно работаете, чтобы убедиться, что у них есть выбор, независимо от того, ищете ли вы несколько штук или большую партию.
