Выбор правильного типа провода в автомобильной электропроводке имеет решающее значение для ее производительности, надежности и, что самое главное, безопасности. Провода GXL и TXL являются одними из наиболее часто используемых вариантов из-за их уникальных свойств и областей применения. Но как определить, какой из них лучше всего подходит для вашего проекта? В этой статье будут подробно описаны различия между проводами GXL и TXL, с упором на конструкцию, долговечность и области применения. В конце вы поймете, какой выбор соответствует вашим требованиям в автомобильной проводке, что позволит вам принять обоснованное решение.

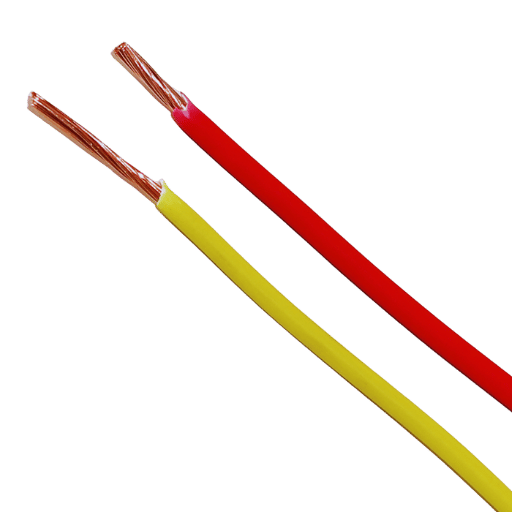

В чем разница между проводами GXL и TXL?
Провода GXL и TXL отличаются толщиной изоляции и гибкостью каждого из них. Провода GXL имеют более высокую физическую изоляцию из сшитого полиэтилена (XLPE), что делает их более прочными и устойчивыми к истиранию и высоким температурам. По этой причине провода GXL предпочтительны в более суровых условиях, где требуется защита. Однако провода TXL имеют более низкую изоляцию из XLPE, что повышает гибкость и при этом сохраняет тепловое сопротивление. Эти провода идеально подходят для ограниченного пространства или в тех случаях, когда преимуществом является легкая проводка. Оба типа проводов широко используются для автомобильной проводки, но зависят от конкретных требований проекта.
Понимание спецификаций проводов GXL
Провода GXL отличаются прочной изоляцией из сшитого полиэтилена (XLPE), которая обеспечивает тепло-, абразиво- и химическую изоляцию. Их обычное применение включает автомобильные и промышленные приложения, где требуется упругий провод. Эти провода рассчитаны на температуру до 125°C. Дополнительная защита, обеспечиваемая более толстой изоляцией проводов GXL, повышает их способность выдерживать более высокие уровни механической нагрузки или экстремальные условия.
Анализ характеристик провода TXL
Провода TXL (тонкостенные сшитые) специально разработаны для областей, где требуется, чтобы жгут проводов был легче и компактнее, не влияя на производительность или надежность. Провода TXL используют усовершенствованные провода с изоляцией из сшитого полиэтилена (XLPE), которые обладают исключительной термостойкостью, механической прочностью и стабильностью. Эти провода TXL рассчитаны на температуру 125°C и лучше всего подходят для ограниченных пространств по сравнению с проводами GXL из-за более тонкой изоляции. Честно говоря, долговечность проводов TXL, неприемлемая в экстремальных условиях, не имеет себе равных.
В первую очередь, провода TXL имеют малый вес, что позволяет снизить общий вес автомобильных и промышленных систем, что имеет решающее значение для повышения энергоэффективности и производительности. Эти провода также имеют верхний предел напряжения 600 В, что делает их идеальными для различных применений, а также для сборок двигателей, силовых распределение вместе с передачей сигналаИнженеры и конструкторы автомобилей начинают с проводов TXL, чтобы уменьшить их объем и при этом соблюдать строгие экологические и технические нормы, такие как стандарты SAE J1128.
Сравнение TXL и GXL: ключевые факторы
У проводов TXL и GXL основные различия заключаются в толщине изоляции и гибкости. Провода TXL более компактны и эффективны по весу из-за более тонкой изоляции. Провода GXL, однако, более долговечны из-за более толстой изоляции. Оба типа соответствуют стандартам SAE J1128, что обеспечивает надежность, но выбор следует делать в зависимости от веса, пространства и условий окружающей среды в конкретном случае.
Почему стоит выбрать провод TXL для автомобильной промышленности?
Преимущества тонкостенной конструкции
Тонкостенная конструкция провода TXL дает большие преимущества, особенно в автомобильных приложениях. Наиболее существенные преимущества включают в себя перечисленные ниже функции.
Уменьшенный вес
- Общий вес провода уменьшается за счет тонкого защитного покрытия. В автомобильном дизайне уменьшение веса очень важно, поскольку оно повышает топливную экономичность и производительность транспортного средства.
Экономия места
- Благодаря своей компактной конструкции, провод TXL занимает минимум места. Это преимущество в современных автомобилях, где жгуты проводов занимают очень мало места. Меньший размер упрощает прокладку и установку в тесных местах.
Удобные условия сотрудничества
- Высокая прочность на разрыв и низкое сопротивление изгибу провода TXL обеспечивают лучшую механическую производительность с тонкой изоляцией. Гибкие провода оказываются полезными в установках, включающих резкие повороты или сложные схемы прокладки.
Высокая термостойкость
- Изоляция защищает нас от перегрева, но может использоваться в диапазоне температур 125°C, что достаточно для применения в вытяжке. В отличие от тонкой прокладки, провод TXL может выдерживать высокие температуры. Он в основном предназначен для выдерживания высоких рабочих температур.
Исключительные электрические характеристики
- Электрические характеристики выдающиеся, поскольку характеристики провода TXL зависят от качества используемых материалов. Провод подходит для всех автомобильных систем, поскольку он хорошо функционирует, имеет низкое сопротивление и хорошую проводимость.
Следование отраслевым стандартам
- Провод TXL соответствует SAE J1128, что гарантирует его безопасность и надежность. Как надежная часть автомобильного производства, его превосходные компоненты соответствуют всем ожиданиям надежности безопасности автомобильного производства.
Сочетание всех этих качеств делает провод TXL предпочтительным для автомобильной промышленности, где экономия места и веса имеют решающее значение наряду с высокими требованиями к долговечности.
Важность высокой термостойкости
Высокая термостойкость крайне важна, поскольку она гарантирует, что провод выдержит нагретые области, которые являются обычным явлением в автомобильном мире. Я полагаюсь на эту функцию, чтобы обеспечить безопасность, избежать возможных сбоев и увеличить срок службы системы, особенно в суровых условиях.
Как провод TXL соответствует стандартам SAE J-1128
Провод TXL разработан для соответствия отраслевым требованиям в отношении термостойкости, химической стойкости, характеристик изгиба и электрической функциональности, поскольку провод TXL работает в экстремальных условиях, например, в военных автомобилях. SAE J-1128, установленный Обществом инженеров-автомобилестроителей, описывает возможности TXL по сгоранию и тепловым характеристикам электрические провода и их применение в автомобилестроении.
Эффективность провода TXL обеспечивается тонкостенным изолятором из сшитого полиэтилена (XLPE), который обладает большей теплостойкостью, чем стандартный ПВХ. Провода TXL удовлетворяют потребность электродвигателей, работающих в экстремальных температурных условиях, поскольку они могут работать в диапазоне от -40°C (-40°F) до 125°C (257°F).
Максимальная устойчивость провода TXL к истиранию направляет его на автомобильное применение, где механическая прочность является жесткой. Стенки провода также спроектированы более тонкими, что позволяет лучше контролировать пространство, что помогает в современных автомобилях, которым требуется меньший вес по сравнению со старыми транспортными средствами. Уменьшенное отношение веса к толщине стенки также означает, что провод TXL должен быть более легким для прокладки, что улучшает наклонную эргономичную конструкцию транспортных средств.
Следуя SAE J-1128, провод TXL также демонстрирует отличную устойчивость к маслу, топливу и другим автомобильным химикатам. Это гарантирует длительную полезность и защищает работу электрических систем, подвергающихся воздействию жестких условий окружающей среды. Кроме того, провода электрические Такие свойства, как низкое падение напряжения и высокая проводимость, позволяют обеспечить подачу электроэнергии в различные приложения без снижения эффективности.
Сочетание этих характеристик делает провод TXL надежным выбором для автопроизводителей, стремящихся к безопасности, долговечности и эффективности своих электрических систем, поскольку он не только соответствует, но и зачастую превосходит требования SAE J-1128.

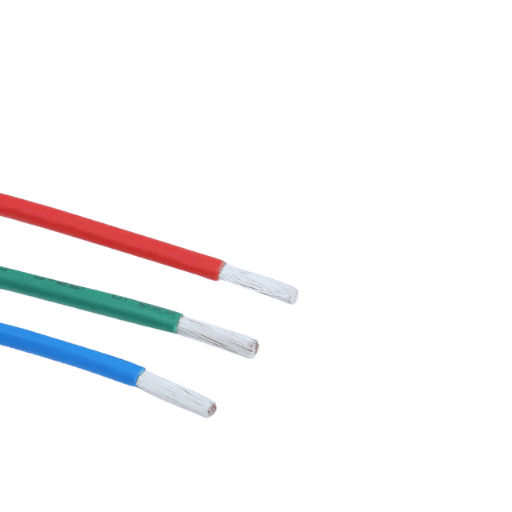

Когда провод GXL является правильным выбором?
Преимущества изоляции из сшитого полиэтилена
Изоляция из сшитого полиэтилена (XLPE) обеспечивает уникальный набор характеристик, которые являются неотъемлемыми для ее бесперебойного использования в высокотехнологичных электрических приложениях. Перечисленные ниже преимущества подтверждаются соответствующей статистикой и другими соответствующими характеристиками.
Повышенная термостойкость
- Изоляция XLPE отлично себя проявляет как в условиях экстремального холода, так и жары, выдерживая температуры от -40°C до 125°C. Это обеспечивает дополнительное преимущество в автомобильной и промышленной сфере, где температура динамична.
Превосходная стойкость к истиранию и химическому воздействию
- Сшитая структура материала также делает его более долговечным, чем его аналоги, что делает его устойчивым к износу и воздействию масел, топлива и растворителей, обеспечивая стабильную производительность в суровых условиях эксплуатации.
Улучшенные электрические свойства
- Изоляция из сшитого полиэтилена обладает исключительной диэлектрической прочностью, обладая низкой электропроводностью, что снижает потери энергии при передаче, эффективно поддерживая подачу электроэнергии.
Устойчивость к влаге и атмосферным воздействиям
- Благодаря непревзойденной защите от влаги, сырости и ультрафиолетовых лучей изоляция из сшитого полиэтилена сохраняет полную функциональность на открытом воздухе или в условиях высокой влажности в течение длительного времени без ухудшения характеристик.
Гибкость и простота установки
- Сохраняя прочность, изоляция из сшитого полиэтилена обладает умеренной гибкостью, что снижает усилия, затрачиваемые при монтаже сложных или компактных систем, включающих крутые изгибы или прокладку.
Стабильность
- XLPE не содержит галогенов, а его безопасность и экологичность полностью соответствуют рекомендациям по безопасности выбросов XLPE при сгорании.
Термическая стабильность, механическая прочность и стойкость изоляции из сшитого полиэтилена делают ее оптимальным вариантом для высокопроизводительных применений в сложных эксплуатационных условиях.
Пригодность для моторных отсеков
Благодаря своей устойчивости к высоким температурам, способности выдерживать химическое воздействие, например, масел и топлива, а также способности выдерживать механическую вибрацию и нагрузку, сшитый полиэтилен (XLPE) идеально подходит для использования в моторном отсеке. Экстремальная температура двигателя может стать проблемой для многих материалов. Тем не менее, сильные термические свойства XLPE гарантируют надежную работу, одновременно повышая безопасность и долговечность, а также продлевая срок службы в суровых условиях.
Соответствие провода GXL спецификациям Chrysler
Провод GXL хорошо известен тем, что соответствует различным нормам в автомобильной промышленности, включая нормы Chrysler. Провод GXL имеет тонкостенную изоляцию из сшитого полиэтилена (XLPE), а также исключительные тепловые свойства, что позволяет ему работать в диапазоне температур от -40°C до 125°C (от -40°F до 257°F). Это делает его надежным и долговечным вариантом для автомобильных применений, где часто встречаются высокие температуры, сильные вибрации и истирание.
Спецификации Chrysler подчеркивают химическую стойкость, которой соответствует провод GXL, противостоя таким химикатам, как масла, топливо и другие автомобильные жидкости, без ухудшения изоляции. Кроме того, максимальное напряжение провода GXL 50 В хорошо подходит для современных автомобильных электрических систем. Его превосходная гибкость и стойкость к истиранию делают его идеальным для сложных автомобильных жгутов проводов.
Как отмечалось ранее, провод GXL соответствует или превосходит некоторые строгие критерии производительности, такие как стандарты SAE J1128 компании Chrysler, в отношении надежности при выполнении различных автомобильных функций.

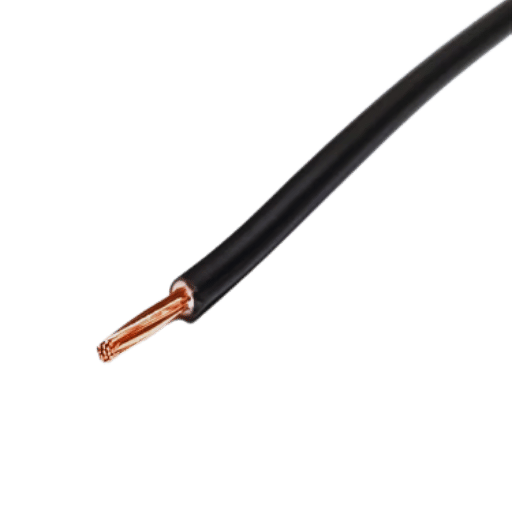

Как толщина изоляции влияет на характеристики провода?
Влияние на температурный рейтинг
Диаметр изоляции провода соответствует температурному диапазону и тому, насколько хорошо провод работает в экстремальных условиях. Изоляция служит всеобъемлющим щитом, который защищает от электрических сбоев, вызванных теплом, влагой или химическими реакциями. Увеличенная толщина изоляции на проводе помогает предотвратить термическую деградацию, а также электрическую дугу, что значительно снижает вероятность возникновения дуги.
В качестве иллюстрации, провод GXL, который широко используется в автомобильной арматуре, имеет тонкую, но прочную изоляцию XLPE (сшитый полиэтилен). Этот материал обычно выдерживает температуру 125 градусов Цельсия и кратковременные всплески 150 градусов Цельсия, сохраняя физическую и электрическую структуру. Для сравнения, провода с изоляцией из ПВХ, как правило, имеют нижнюю границу 80-105 градусов Цельсия и в среднем 92.5 градуса Цельсия для нарушения изоляции.
Еще одно важное открытие показывает, что толщина изоляции напрямую влияет на эффективность рассеивания тепла. Хотя более толстая изоляция обеспечивает лучшую теплоизоляцию или уплотняет изоляционное покрытие между изолируемым объектом и окружающей средой, она создает возможность перегрева, если ток превышает предполагаемый номинал. Это объясняет необходимость для инженеров-конструкторов найти равновесие между номинальными пределами безопасности в различных средах.
Роль в эффективности автомобильной электропроводки
Производительность автомобильных систем зависит от выбора изоляции и конструкции проводника для данной системы. Эффективная изоляция снижает потери энергии из-за утечки тока, а также внешних факторов, таких как тепло и вибрация. Более того, правильно подобранные по размеру проводники гарантируют беспрепятственный поток тока без чрезмерного сопротивления или перегрева. Эти факторы работают вместе, чтобы повысить надежность системы, минимизировать потери энергии и повысить функциональность транспортного средства.

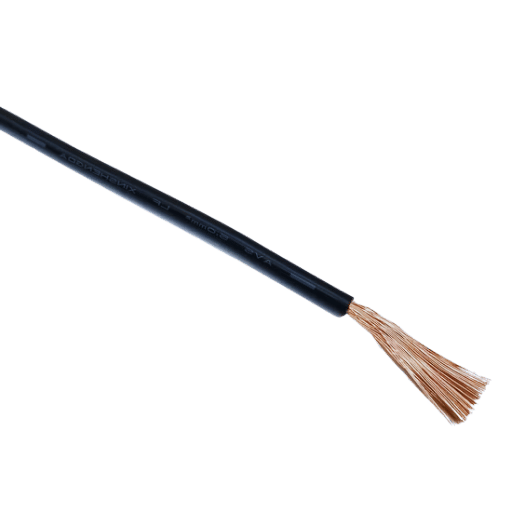

Вывод: Какой из них следует использовать для проводов GXL или TXL?
Выбор на основе автомобильных приложений
При принятии решения о том, использовать ли провода GXL или TXL для автомобильных приложений, основным влияющим фактором будут потребности рассматриваемой системы. Оба типа проводов подпадают под SAE J-1128 и предназначены для автомобильных приложений, но они различаются по некоторым аспектам, таким как толщина изоляции, температурные характеристики и гибкость.
Провода GXL, широко используемые в тяжелых условиях, известны своей прочной изоляцией, которая обеспечивает повышенную защиту от истирания, поскольку они изготовлены из сшитого полиэтилена (XLPE), который может выдерживать температуры от -40°C до 125°C (от -40°F до 257°F). По этой причине они широко используются в грузовых автомобилях и автобусах или в любой другой технике, которая подвергается механическому износу. Провода GXL также отлично подходят для сред с экстремальным уровнем влажности, сильными химическими воздействиями и сильными вибрациями, где более тонкие изолированные провода не выдержат.
Провода TXL имеют более широкий спектр применения благодаря более тонкой, но столь же высокопроизводительной изоляции XLPE. Это обеспечивает большую гибкость и снижает вес, что дает им преимущество в стесненных условиях. Сохраняя температурный диапазон от -40°C до 125°C, провода TXL значительно превосходят провода GXL в конструкциях, чувствительных к весу, таких как компактные автомобили и электромобили транспортные средства, где эффективность имеет первостепенное значение.
Важные аспекты
Для более крупных транспортных средств или суровых условий обычно рекомендуются провода GXL из-за их превосходной прочности и устойчивости к внешним воздействиям. С другой стороны, провода TXL подходят для подробных автомобильных систем, которым требуется минимальный объем и большая гибкость. Знание этих различий может помочь в правильном выборе проводов для максимальной эффективности, надежности и безопасности в электрических системах автомобилей.
Соображения по сборке жгута проводов
При создании жгута проводов следует учитывать такие вещи, как срок службы детали, ее посадка и принцип работы. Выбирайте компоненты на основе таких факторов, как температура, вибрация и влажность для ситуации, в которой они будут использоваться. Измерения длины проводов, а также положение должны быть точно рассчитаны, чтобы детали не были слишком свободными или слишком тугими в системе. Правильная организация проводов помогает в прохождении сложных процедур установки и обслуживания. Грамотно выполненные разъемы и надежные крепления защитят от крутящих моментов или натяжения, вызывающих ослабление или отказ. Соблюдение этих инструкций повышает функциональность и надежность жгута.
Часто задаваемые вопросы (FAQ):
В: Что такое провода GXL и TXL?
A: Провода GXL и TXL — это особые типы первичных проводов, используемых в автомобильной промышленности. Это одножильные провода с изоляцией из сшитого полиэтилена, что обеспечивает им исключительную погодо- и термостойкость, а также долговечность в различных условиях, особенно в условиях высоких температур.
В: Чем провод TXL отличается от провода GXL?
A: Провод TXL обычно тоньше и менее громоздкий, чем провод GXL, что упрощает применение и снижает вес. Провод GXL толще и, следовательно, более долговечен, что идеально подходит для таких мест, как моторный отсек, где требуется надежная изоляция.
В: В каких случаях вы бы выбрали провод GXL вместо провода TXL?
A: Провод GXL обычно используется для моторных отсеков, где он подвергается сильному воздействию тепла и должен быть прочным. Он лучше подходит для абразивных автомобильных сред, поскольку его изоляция толще, что делает его более устойчивым к вибрациям и истиранию.
В: Можно ли использовать провод TXL в условиях высоких температур?
A: Провод TXL подходит для использования в условиях повышенной температуры, хотя он лучше всего подходит для регионов, где требуется меньший объем пространства, поскольку он меньше в диаметре и легче по сравнению с альтернативами. Однако для экстремальной жары лучше подойдет провод GXL или SXL из-за его большей термостойкости.
В: Что означает «соответствует стандарту SAE J-1128» применительно к автомобильным проводам?
A: Это означает, что провод соответствует стандартам, установленным Обществом инженеров-автомобилестроителей, которое подтверждает, что провод является первичным одножильным автомобильным проводом, как и обозначенный уровень надежности. Рейтинг гарантирует способность провода выдерживать определенное напряжение, температуру и переменные окружающей среды.
В: Провод GXL — это то же самое, что провод SXL?
A: Нет. Хотя провода GXL и SXL могут показаться похожими, они не одинаковы. Провод SXL разработан с более толстой изоляцией, чем GXL, что обеспечивает еще большую защиту от истирания и нагрева, что делает его идеальным для экстремальных условий.
В: Какие соображения влияют на ваш выбор спецификаций между GXL и TXL?
A: При выборе между GXL и TXL необходимо учитывать такие факторы, как необходимость в термостойкости, доступное физическое пространство для проводки, а также требования к гибкости и общему весу. GXL лучше подходит для приложений, требующих большего термосопротивления, в то время как TXL лучше подходит для небольших диаметров с минимальным весом.
В: Кто известен производством проводов GXL и TXL?
A: Существует множество производителей проводов GXL и TXL. Например, Allied Wire производит различную автомобильную проводку, включая GXL и TXL. GXL и TXL соответствуют стандартам GXL и TXL, а также многим другим требованиям, таким как SAE J-1128.
В: Имеются ли для этих проводов специальные стандарты или спецификации?
A: Действительно, у GXL и TXL есть несколько автомобильных проводов, которые, как известно, соответствуют стандартам GXL и TXL, например, стандарты автомобильного применения GXL и TXL, специфичные для конкретной конструкции, которые гарантируют производительность и надежность, такие как J-1128, MS-8900 и M1L-123A, а также другие условия.
