Полное руководство по автомобильным аккумуляторным кабелям: все, что вам нужно знать

Автомобильные аккумуляторные кабели необходимы для обеспечения того, чтобы мощность, необходимая для включения двигателя и другой электроники, была доступна, но они не получают этого внимания. этими кабелями часто пренебрегают, пока не произойдет какая-то неисправность, что приведет к дорогостоящему ремонту или множеству поломок. с помощью этого руководства вы узнаете, что делает автомобильные аккумуляторные кабели, их конструкцию, эксплуатацию, возможные неисправности и их правильное использование. читая это, даже если вы обычный пользователь автомобиля, вы узнаете гораздо больше после этого документа. теперь вы сможете понять все аспекты этих важных частей. Продолжайте читать, чтобы узнать больше.

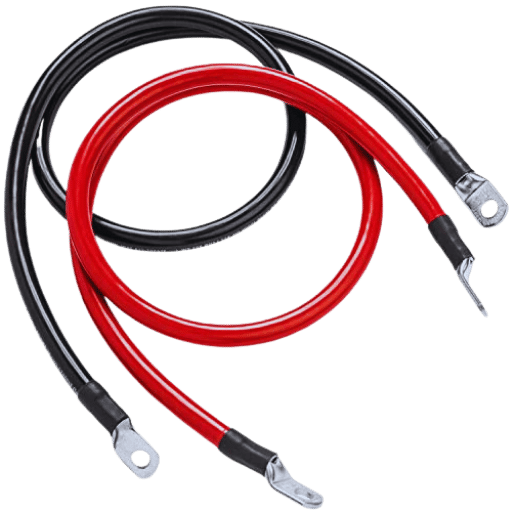

Каковы различные типы автомобильных аккумуляторных кабелей?

Существует два типа автомобильных аккумуляторных кабелей.

1. Положительные кабели для аккумуляторов: эти кабели прикрепляются к положительной клемме аккумулятора и подаются на стартер или блок предохранителей. Таким образом, электрическая энергия подается на системы запуска и электрические системы автомобиля.
2. Отрицательные аккумуляторные кабели: эти кабели прикрепляются к отрицательной клемме аккумулятора и подаются на шасси или блок двигателя. Это завершает схему и обеспечивает необходимое заземление электрической системы.

Все эти типы необходимы для функционирования электрических систем автомобиля и для автомобиля в целом.

Понимание размеров датчиков для аккумуляторных кабелей

Термин размер калибра аккумуляторных кабелей описывает их разрез и токопроводящую способность Это означает, что чем ниже номер калибра, тем толще кабель, и более толстые кабели означают большую токовую нагрузку, которая требуется более крупным транспортным средствам или транспортным средствам, нуждающимся в большей мощности для функционирования. диапазон размеров калибра простирается от 6 AWG, наименее толстого, до 2/0 AWG, самого толстого, и это зависит от электрических требований транспортного средства.Размеры калибра также должны соответствовать количеству мощности, необходимой для доставки, чтобы сделать это безопасно и эффективно. с более высокими требованиями к мощности или более длинными кабелями, кабели с косынкой толщиной всегда должны использоваться, чтобы избежать падения напряжения. Профессиональный совет или руководство может потребоваться, поэтому всегда следует обращаться к спецификациям производителя.

Медь против алюминиевых аккумуляторных кабелей: что лучше?

Также, критически важно понимать, что эти два материала могут отличаться в зависимости от Проводимости, Прочности, Вес, и остальные факторы стоимости, Известно, что электрически, медные кабели являются более проводящими, чем алюминиевые кабели, до такой степени, что проводимость медных проводов почти на 60 процентов лучше, чем у алюминиевых кабелей, Другими словами, медь используется в обстоятельствах, которые требуют надежной и эффективной передачи электроэнергии Кроме того, медные кабели менее подвержены коррозии, что позволяет использовать их даже в более экстремальных условиях. это преимущество обычно дает более длительный срок службы пригодных для использования медных кабелей, чем другие алюминиевые кабели.

Алюминиевые кабели, однако, заметно легче, чем их медные аналоги, часто веся примерно на 50 процентов меньше для той же электроэнергии. этот низкий вес может быть хорош для некоторых областей, например, для отраслей, где топливо является приоритетом или когда нагрузку приходится снижать. Наконец, дешевле, чем его медный аналог, алюминий делает в пределах 30-50% разницы в ценовом диапазоне, что делает его привлекательной альтернативой для менее дорогостоящих предприятий.

Тем не менее, алюминий имеет недостатки. Он относительно более подвержен коррозии, и эта характеристика снижает его долгосрочные характеристики, особенно в соленых или влажных условиях. Кроме того, площадь поперечного сечения алюминиевых кабелей больше, чем у медных кабелей, а это означает, что их установка временами менее гибкая в ограниченных пространствах.

Требования приложения должны определять выбор между медными и алюминиевыми кабелями аккумуляторных батарей В большинстве случаев для высокопроизводительных транспортных средств или критически важных приложений, где надежность является первоочередной задачей, медь является лучшим вариантом Тем не менее, достаточные характеристики могут быть достигнуты с алюминиевыми проводами аккумуляторных батарей при меньших затратах для облегченных ограничений или бюджетных критических схем. все эти аспекты должны быть разумно сбалансированы, и для получения наилучших результатов следует проконсультироваться с отраслевыми стандартами или экспертами.

Типы изоляции автомобильных аккумуляторных кабелей

При использовании в автомобильных кабелях аккумуляторной батареи, выбранные изоляционные материалы важны для обеспечения того, чтобы изоляция эффективно защищала кабели от механических повреждений и изолировала отдельные провода в кабельном узле. распространенными типами изоляции являются ПВХ, XLPE и силиконовая резина. Каждый материал предлагает различные свойства, адаптированные для конкретных потребностей:

ПВХ (поливинилхлорид)

Он довольно недорогой, легко нагревается, и хорошо работает в нормальных условиях; это делает ПВХ одним из самых популярных изоляционных материалов для кабелей, Он сохранил свою гибкость и обеспечил хорошую устойчивость против истирания, химикатов, влаги. Его производительность от -40 до 80 градусов Цельсия делает его оптимизированным для использования в транспортных средствах. по этим причинам он широко используется для изоляции автомобильных жгутов проводов.

XLPE (сшитый полиэтилен)

Изоляция из ПЭВП полезна при очень высоких температурах и обладает сильной химической стойкостью. ее рабочий диапазон выше, чем у ПВХ, часто оценивается выше 125 градусов Цельсия, что означает, что материалы могут подвергаться воздействию экстремальных температур. кроме того, большая прочность ПЭВП по сравнению с серой сшитый полиэтилен делает XLPE лучшим вариантом для термостойкой изоляции. Кроме того, XLPE обладает превосходной стойкостью против химического и УФ-воздействия, что делает его наиболее подходящим для суровых условий.

Силиконовая Резина

Силиконовый каучук - это тип резины, используемый в приложениях с исключительными требованиями к температуре и температуре. Полезный диапазон температур применения довольно широк, что делает его идеальным для использования в высокотемпературных областях, таких как моторные отсеки и низкотемпературные среды, где другие эластомеры стали бы хрупкими; Силиконовый каучук также имеет хорошую диэлектрическую прочность, поэтому он идеально подходит практически для любой среды.



Сравнительный обзор данных

Тип изоляции	Диапазон температур	Ключевые преимущества	Типичные приложения
ПВХ	от -40°F до 176°F (от -40°C до 80°C)	Экономичный, устойчивый к истиранию, гибкий	Стандартные автомобильные системы
XLPE	До 257°F (125°C) или выше	Отличная термостойкость, прочный	Высокотемпературные или суровые условия
Силиконовая Резина	от -76°F до 392°F (от -60°C до 200°C)	Обработка при экстремальных температурах, гибкий	Высокопроизводительные и критически важные приложения часто требуют лучшего аккумуляторного кабеля для оптимальной эффективности.

Выбор соответствующего типа изоляции зависит от среды применения кабеля, тепловых требований, воздействия внешних элементов Придерживание нормативных стандартов, таких как SAE J1127 и J1128, поможет обеспечить безопасность и соответствие систем автомобильной проводки.

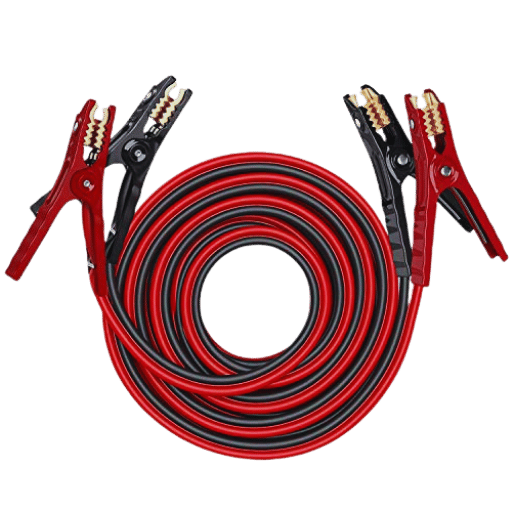

Как мне выбрать правильный кабель аккумулятора для моего автомобиля?

Определение правильной длины и ширины кабеля

Неэффективные длины кабелей или манометры могут поставить под угрозу производительность, безопасность и энергоэффективность в электрических системах, таких как автомобильные. Более длинные кабели имеют более высокое сопротивление; таким образом, сопротивление цепи будет увеличиваться с увеличением длины кабеля. Это дополнительное сопротивление может вызвать падение напряжения, что приведет к плохой доступности электроэнергии для подключенных компонентов. Поэтому необходимо выбрать манометр, который компенсирует эффекты расстояния.

1. Выбор калибра кабеля:

Американская система Wire Gauge (AWG) очень хороша стандарт для обозначения провода диаметры и их несущие способности. меньшие номера AWG, которые обозначают более толстые кабели, лучше подходят для более сильных токов и более длительных пробегов, где низкое напряжение имеет решающее значение. кабель 4 AWG достаточен для питания систем с высоким диалогом, используемых в настоящее время, но 10 AWG будет работать только со слабыми системами.

2. Соображения о падении напряжения:

При поиске определения калибра используйте формулу падения напряжения: \[V_{drop} = 2 \times I \times R \times L \]

Где:

\(I \) = Ток (ампер)

\(R \) = эквивалент сопротивления единичной длины (ом на метр или фут, в зависимости от калибра)

\(L \) = Длина кабеля (измерьте в одну сторону в футах или метрах)

Для поддержания производительности системы предпочтительно падение напряжения менее 3 процентов. Несколько онлайн-калькуляторов позволяют грубо оценить эти переменные, однако эти калькуляторы всегда должны быть подтверждены диаграммами или рекомендациями, имеющими отношение к отрасли.

3. Практический пример:

Для транспортного средства, которое имеет систему 12В, использующую ток 50 ампер, в общей сложности *туда и обратно 15 футов* длины кабеля, рекомендуется кабель 8AWG. Если эта длина увеличена до 30 футов, для уменьшения потерь мощности требуется более толстый кабель 6 AWG.

4. Дополнительные факторы:

Кроме того, при определении свойств кабеля следует учитывать внешние параметры, такие как температура, вибрационная энергия, влажность или химическое воздействие. Для достижения повышенной долговечности может потребоваться модернизированная изоляция или замена инструмента.

Алла xamaeme, если эти параметры будут тщательно изучены, выбор размера кабеля, который разумно учитывает производительность, стоимость и нормативные требования, будет проще. Всегда обращайтесь за помощью к техническим специалистам, производителям, специалистам и другим нормам установки, чтобы гарантировать, что установка выполняется безопасно.

Выбор соответствующих концов клемм и разъемов

Одним из важных аспектов обеспечения качества электрических соединений и надежности системы является выбор правильных концов клемм и разъемов. ниже приведены аспекты, которые следует учитывать

1. Совместимость — Терминал должен быть совместим с диаметром кабеля и металлом (медь или алюминий), чтобы свести к минимуму незакрепленные или плохие соединения.
2. Ток Емкость — — Разъемы, способные выдерживать текущую нагрузку системы, чтобы предотвратить перегрев или повреждение.
3. Экологическая стойкость, химикаты для защиты от влаги, тепла и т. д. Специальные соединители, такие как коррозионностойкие краски, необходимо использовать со специальными покрытиями.
4. Тип соединенияThe updication and the type of the termin (кольцо, лопата или штифт) для использования.

Эти меры должны быть приняты для снижения рисков отказа и содействия безопасности и экономии в электроустановках. за этим всегда следует следовать инструкциям производителя и другой соответствующей документации.

Соображения для тяжелых и высокопроизводительных приложений

При разработке или поиске электрических компонентов сверхмощных и высокопроизводительных машин необходимо учитывать множество факторов, чтобы не ставить под угрозу надежность и эффективность. возникают следующие соображения

Материал Долговечность

• Нержавеющая сталь и армированные полимеры подходят для тяжелых условий эксплуатации и в суровых условиях, поскольку они могут лучше выдерживать механические нагрузки.
• Для применений с экстремальной жарой часто необходимы материалы, которые переносят диапазон от -40°F до 400°F (от -40°C до 204°C).

Ток и напряжение

• Оцените ток (в амперах) и напряжение, которое компоненты должны поддерживать. большинству систем большой мощности требуются мощности 50А и 600В для поддержки промышленного оборудования.
• Защита от перегрузок предлагается с использованием предохранителей или автоматических выключателей.

Охрана окружающей среды

• Следует выбирать компоненты с правильным рейтингом IP (защита от проникновения) для защиты от пыли и воды. IP67 или выше обычно рекомендуется для условий на открытом воздухе или во влажном состоянии.
• Следует рассмотреть возможность создания закрытых конструкций или дополнительных покрытий для защиты от химического, УФ- и соленого разложения.

Тепловое управление

• Силовой электронике может потребоваться рассеивать более 100 Вт мощности при устойчивых нагрузках, и для этого в них необходимо встроить конструкции. Для учета перегрева можно использовать радиаторы и другие материалы термоинтерфейса.
• Реализуют элементы тепловой защиты, такие как датчики температуры или автоматические выключатели.

Устойчивость к вибрации и шоку

• Используйте усиленное крепление и гибкие конструкции для стабильной работы в условиях высокой вибрации, таких как автомобильные или авиационные применения. компоненты, проверенные на вибрацию в соответствии с международными стандартами (т.е. MIL-STD-810), более подходят для таких сред.
• Используйте запирающие соединители или болты, которые не позволяют им ослабнуть.

Эффективность и потери энергии

• Проектируйте систему с учетом соображений, которые уменьшают потери энергии, особенно для систем высокого тока с чистыми медными аккумуляторными проводами. проводники должны быть изготовлены из низкорезистивных материалов, таких как серебряные сплавы или медь.
• Оцените класс эффективности трансформаторов или двигателей, особенно в используемых приложениях, и стремитесь к достижению ведущих промышленных целей, таких как, по крайней мере, IE3.

Жизненный цикл и обслуживание

• Сосредоточьтесь на прочных материалах и конструкциях, чтобы ограничить время и ресурсы при поломке компонентов. детали, которые служат более десяти лет, принимаются в большинстве промышленных практик.
• Принять модульные концепции, которые позволяют менять поврежденные компоненты без обширной деконструкции.
• Для некоторых автозапчастей при подборе аккумуляторных кабелей необходимо соблюдать стандарты.
• Обратите внимание на другие стандарты и лицензии, такие как UL, RoHS и ISO для соответствующего сектора.
• Рекомендуется проводить дополнительные испытания и сертификацию в некоторых областях, где существуют основные требования безопасности. например, функциональная безопасность IEC 61508.

Рассматривая эти факторы, инженеры и проектировщики разработают эффективные решения, которые будут работать оптимально и последовательно в тяжелых и высокопроизводительных условиях.

Какие знаки мне нужны для замены аккумуляторных кабелей моего автомобиля?

Выявление коррозии и износа клемм аккумулятора

Коррозия и износ клемм батареи отражают некоторые признаки, такие как белый, синий или зеленый порошкообразный субстанция вокруг клемм. Это связано с химическими реакциями между клеммами и электролитом. Кроме того, изношенные или поврежденные клеммы могут визуально проявляться в виде трещин, обесцвечивания или незакрепленных частей, что приведет к снижению электропроводности. Обычное обследование имеет жизненно важное значение; там, где коррозия не может быть эффективно очищена, а клеммы физически изношены, замена предпочтительна, чтобы предотвратить проблемы с запуском или сбои.

Распознавание симптомов отказа аккумуляторных кабелей

Изношение кабелей аккумуляторной батареи может привести к различным проблемам с функциональностью в электрической системе автомобиля, что обычно проявляется через множество симптомов.Одним из наиболее очевидных является двигатель автомобиля, требующий времени для запуска, что может характеризоваться некоторой периодической проворачиванием или полной неспособностью проворачиваться. Эта проблема возникает из-за того, что корродированные или поврежденные кабели могут блокировать свободное протекание тока, что приводит к недостаточной мощности стартера.

Другим распространенным явлением является затемнение или мерцание фар, что указывает на недостаток питания из-за высокого сопротивления внутри поврежденных кабелей аккумулятора. Другие компоненты, использующие электроэнергию, такие как радио, фонари приборной панели или даже электрические стеклоподъемники, могут начать вести себя беспорядочно, что является еще одним показателем неисправности кабеля.

При физическом осмотре кабели могут выявить некоторые физические дефекты, такие как поврежденные изоляционные слои, открытый провод или коррозия вокруг клемм или зажимов. В крайнем случае можно провести многометровое испытание, и если падение напряжения на кабеле слишком велико, можно выявить и другие проблемы. обычно падение напряжения не должно превышать 0,5 В. Если это так, то это явный признак некоторого сопротивления из-за плохих соединений или кабелей, что влияет на эффективность электрической системы.

Устранение этих симптомов имеет отношение, так как неисправные аккумуляторные кабели могут напрягать другие компоненты электрической системы, такие как генератор переменного тока и аккумулятор, что потенциально может привести к преждевременному выходу из строя. замена кабелей, несомненно, сведет к минимуму затраты на ремонт и обеспечит производительность и надежность автомобиля. Регулярное техническое обслуживание помогает достичь этой цели.

Когда обновить аккумуляторные кабели для повышения производительности

Если вы видите признаки износа, такие как истирание, коррозия, и трещины на изоляции клемм кабеля батареи, настоятельно рекомендуется, чтобы вы обновили кабели. модернизация также должна быть рассмотрена при установке новых аксессуаров, которые требуют более высокой электрической емкости, таких как мощная аудиосистема или расширенное освещение. автомобили, работающие в экстремальных условиях или те, которые имеют проблемы с часто запуска также могут выиграть от автомобильной версии обновления батареи, которая направлена на долговечность и эффективность. Регулярные проверки могут выявить необходимость обновления и изменения на ранней стадии, таким образом экономия тонны производительности трения.

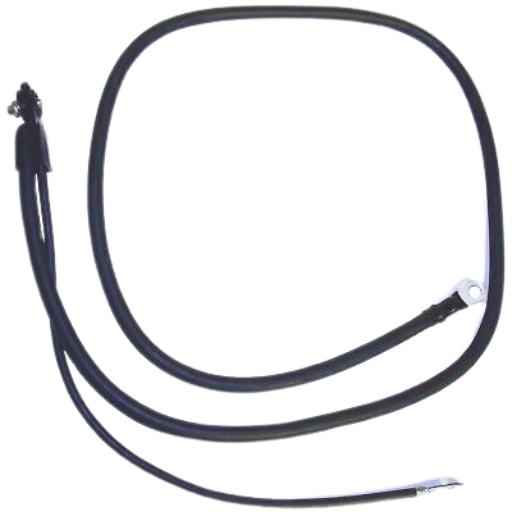

Как правильно установить новые автомобильные аккумуляторные кабели?

Пошаговое руководство по замене аккумуляторных кабелей

Измените аккумуляторные кабели

Если у вас есть правильные инструменты и ноу-хау, замена аккумуляторных кабелей в автомобиле - это продвинутый, но выполнимый процесс. выполните действия, описанные ниже, чтобы обеспечить безопасную и эффективную замену кабеля:

Необходимые инструменты и материалы

Убедитесь, что перед началом доступны следующие инструменты и материалы:

Новые аккумуляторные кабели, подходящие для вашего автомобиля.

Ключ или набор гнезд (обычно 10 мм) для ослабления клемм.

Кабельные фрезы или съемники.

Инструменты для очистки терминалов или проволочная щетка.

Рассмотрите возможность использования термоусадочной трубки или электрической ленты для изоляции концов кабеля батареи.

Защитное снаряжение (перчатки и очки).

Автомобиль был выключен, а аккумулятор отключен

Убедитесь, что двигатель автомобиля выключен, а ключ выключен из зажигания. Это первый шаг предосторожности в этом процессе.

Сначала отсоедините отрицательный кабель, обычно черный, а затем положительный кабель красного цвета. Это делается для предотвращения непреднамеренных коротких замыканий.

Проверьте старые кабели

Осмотрите существующие кабели и посмотрите, есть ли признаки повреждений, такие как коррозия, истирание или трещины. Эта документация может быть полезна для устранения основных причин любых ранее возникших проблем с электричеством.

Старые кабели удалены

Снимите разъемы клемм аккумулятора, открутив их и сняв со стоек аккумулятора.

Следуйте по пути проводов к их точкам соединения, либо у стартера или генератора переменного тока, либо у земли. отвинтите клеммы, чтобы не сломать другие части.

Готовим новые провода

Пожалуйста, перепроверьте размеры новых кабелей, чтобы убедиться, что они ожидаемой длины. если это не так, внесите необходимые корректировки.

Снимите изоляцию с обоих концов проводов и установите новые выступы клемм, если они не прикреплены заранее. убедитесь, что они плотно обжаты обжимным инструментом.

Для дополнительной прочности термоусадочную трубку следует разместить поверх открытых паяных соединений. Затем нагрейте трубку, пока она не сжимается и не герметично не запечатывается.

Установка новых проводов

Прикрепите сначала новый положительный кабель; другой конец пойдет к стартеру или генератору переменного тока, а затем клемма подключается к положительной стороне батареи. убедитесь, что они находятся в нужном месте и правильно закреплены.

Отрицательный кабель соединен аналогично через точку заземления транспортного средства с отрицательной стороной аккумулятора.

Анкерное крепление и изоляция

Убедитесь, что кабели закреплены, чтобы избежать горизонтального перемещения или трения, которые могут повредить провода с течением времени. при необходимости можно использовать застежки-молнии или зажимы. все соединения должны быть затянуты, а также следует нанести защитный распылитель для клемм аккумулятора, чтобы предотвратить образование коррозии на клемме.

Проверьте установку

Запустите двигатель, чтобы проверить работу кабелей батареи. посмотрите на электрические аксессуары и убедитесь, что они все работают и двигатель запускается плавно. все предупреждающие огни на приборной панели не должны быть включены.

Важные соображения

Технические характеристики кабеля: убедитесь, что манометр кабелей соответствует электрическим требованиям вашего автомобиля. кабель 4-6-го калибра работает для большинства транспортных средств, однако более крупным транспортным средствам или транспортным средствам с мощными системами может потребоваться кабель 2-го калибра или толще.

Падения напряжения: могут быть падения напряжения при плохом качестве кабеля, что приводит к тому, что некоторые элементы работают хуже. этого можно избежать, используя кабели, изготовленные из материалов с высокой проводимостью, таких как медь.

Коррозионная стойкость: рассмотрите возможность использования кабелей с герметичными клеммами или антикоррозионными материалами для повышения долговечности в различных климатических условиях.

Вы теперь настроены на смену кабелей и улучшение характеристик электроники автомобиля без ущерба для безопасности.

Инструменты и материалы, необходимые для установки

• Аккумуляторные кабели (убедитесь, что они имеют правильную длину и ширину для предполагаемого автомобиля.)
• Ключи (с подходящими размерами для болтов кабельных клемм)
• Резцы/стрипперы проводов (в случае, если требуется некоторая регулировка кабеля)
• Обжимной инструмент (для крепления кабельных клемм)
• Термоусадочная трубка или электрическая лента (для изоляции в дополнение к креплению соединений)
• Перчатки (для защиты рук при установке рук)
• Защитные очки (для защиты глаз)

Техника безопасности при работе с автомобильными электрическими системами

Все виды деятельности, связанные с автомобильным электричеством, сопряжены с риском поражения электрическим током, короткого замыкания или повреждения оборудования. если не приняты соответствующие меры предосторожности, работа над автомобильными электрическими системами может быть рискованной. Адекватное соблюдение мер безопасности сводит риски к минимуму и гарантирует успешный процесс, будь то монтажные или ремонтные работы.

Отсоедините батарею

Всегда отключайте отрицательный вывод аккумулятора перед включением в электроработы, чтобы предотвратить случайные короткие замыкания Это крайне важно для защиты техника и электрических компонентов автомобиля При выполнении работ вокруг аккумулятора используйте изолированные инструменты.

Предотвратить статический разряд

Статическое электричество может нанести ущерб конкретным электронным компонентам в современных автомобилях. Чтобы избежать этого, всегда заземляйтесь перед прикосновением к электронным компонентам, используя антистатический ремень на запястье или прикасаясь к заземленному куску металла.

Осмотрите проводку и компоненты.

Перед началом каких-либо работ проверьте все провода аккумуляторной батареи, соединения и клеммы на предмет повреждения или износа. во время работы поврежденные или изношенные провода могут привести к неисправности, что может быть опасно.

Не превышайте пределы безопасности напряжения.

Большинство новых транспортных средств, включая гибриды и полностью электрические автомобили, интегрированы с высоковольтными системами напряжением 300 вольт или выше. Над высоковольтными компонентами должны работать только квалифицированные специалисты, а специальные изолированные инструменты и средства индивидуальной защиты (СИЗ) должны использоваться постоянно во время работы на электромобилях.

Следуйте инструкциям производителя

Всегда ссылайтесь и внедряйте схемы подключения и настройки производителя, чтобы предотвратить пропуски проводов, которые могут привести к выходу из строя компонентов или вызвать проблемы с безопасностью. Следует соблюдать ограничения на соединения и болты, чтобы избежать ослабления клемм и крепежных элементов.

Работа в правильно проветриваемом помещении

При работе вокруг аккумулятора или других деталей, которые могут выделять пары, всегда обеспечьте правильную вентиляцию. газообразный водород, выделяемый батареями, горюч, а пары опасны для здоровья при длительном вдыхании.

Бережно обращайтесь с конденсаторами

Даже когда автомобиль выключен, конденсаторы в автомобильных электронных системах все равно могут удерживать заряд Всегда разрядные конденсаторы следуют рекомендациям производителя по защите от поражения электрическим током.

Проверьте все соединения перед включением питания

Индивидуальное подключение для проверки полноты и точности. ослабление или отсутствие соединений может привести к сбоям в работе системы или возникновению искр при включении питания, а также может привести к разрушению или возгоранию.

Если эти методы обеспечения безопасности соблюдаются, риски могут быть уменьшены, а электрические работы в автомобиле могут быть выполнены точно и безопасно. бдительно следуйте за устройством безопасности и обратите внимание на последние разработки конкретных электрических потребностей автомобиля, чтобы можно было надежно управлять новыми технологиями.

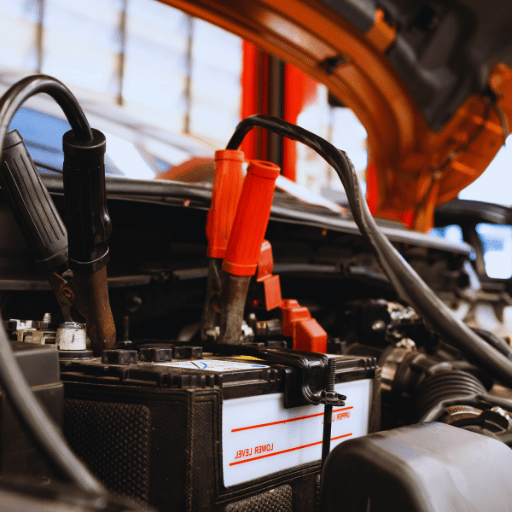

Каковы лучшие практики обслуживания автомобильных аккумуляторных кабелей?

Очистка и защита аккумуляторных клемм от коррозии

Коррозия клемм аккумулятора - распространенная проблема, которая может ухудшить электропроводность, снизить производительность аккумулятора и даже привести к преждевременному выходу из строя аккумулятора. правильная очистка и обслуживание могут значительно продлить срок службы аккумулятора и оптимизировать его эффективность.

Шаги по очистке терминалов аккумулятора

Коррозия клемм аккумулятора может препятствовать протеканию электрического тока, снижать эффективность и потенциально сокращать жизненный цикл аккумулятора. Это распространенная проблема, однако хорошей новостью является то, что повреждения можно легко предотвратить путем правильной очистки и обслуживания.

Инструкция по очистке клемм аккумулятора

Приоритет безопасности

Во-первых, убедитесь, что автомобиль выключен, и на протяжении всего процесса надевайте как защитные перчатки, так и очки. сначала отсоедините отрицательный кабель, а затем положительный, чтобы снизить вероятность коротких замыканий.

Выявить Коррозию

Ищите разрывы в клеммах и кабельных разъемах, чтобы оценить наличие какой-либо коррозии, которая обычно имеет порошкообразное образование белого, зеленого или синего цвета. Накопление происходит, когда кислота батареи взаимодействует с металлическими клеммами, и часто усугубляется влажностью и изменениями температуры.

Сформируйте соответствующую чистящую смесь

Одна столовая ложка пищевой соды, смешанная с чашкой воды, образует простой, но эффективный чистящий раствор. поскольку коррозия кислая, щелочные свойства пищевой соды нейтрализуют ее.

Скраб и очистка

Используйте специализированные чистящие средства для клемм аккумулятора или жесткие щетки щетины, чтобы удалить коррозию должным образом. Поместите погруженную щетку в смесь и очистите клеммы и разъемы. Убедитесь, что вся грязь и коррозия тщательно удалены.

Купайтесь и мокройте бесплатно

Промойте клеммы чистой водой, чтобы удалить остатки, затем тщательно высушите их чистой тканью или сухим воздухом. Их сушка удаляет влагу, которая может вызвать дополнительную коррозию.

Приложение защиты терминала

После того, как кабель батареи остынет, распылите их антикоррозионным средством или слегка нанесите вазелин. эти защитные материалы сводят к минимуму возможность будущей коррозии, удерживая влагу и воздух от касания металлических поверхностей.

Лучшие практики коррозии

Плановые осмотры

Проверяйте клеммы аккумулятора не реже одного раза в 90 дней и во время ожидаемого обслуживания автомобиля. когда коррозия выявлена вовремя, очистка может быть выполнена оперативно, предотвращая далеко идущие повреждения.

Соединение Затянуть

Перепроверьте, что аккумуляторные кабели плотно прикреплены к клеммам, чтобы предотвратить образование дуги и нежелательное накопление коррозионного уклона.

Крышки для терминалов

Если защитные крышки клемм еще не установлены, установите их. эти крышки обеспечивают дополнительную защиту от грязи, влаги и других вредных загрязнений.

Поддержка данных и тенденций

Источники показали, что почти половина всех проблем с аккумуляторами, с которыми сталкиваются автомобили, связана с коррозией клемм и неадекватными кабельными соединениями. В то время как используются старые батареи, теплая среда может повлиять на скорость электрической коррозии и сократить срок службы батареи, когда срок службы истекает быстрее, чем хотелось бы. Кроме того, современные антикоррозионные аэрозоли и мази могут эффективно подавлять повторное проявление коррозии, улучшая условия, в которых хранится батарея, обеспечивая тем самым повышенную производительность после того, как батарея подвергается коррозии на протяжении всего времени 90%.

Наряду с этими наблюдениями, обслуживанием аккумуляторной системы и электрическими дисфункциями, связанными с дорогостоящим ремонтом, можно управлять за счет лучшего поведения владельцев транспортных средств, которое включает в себя соблюдение систематических шагов и принятие мер предосторожности.

Советы по регулярному осмотру и техническому обслуживанию

Одним из наиболее важных факторов повышения производительности и срока службы аккумуляторных кабелей является проведение регулярного осмотра и технического обслуживания. Начните с визуального осмотра кабелей на предмет их обрыва, изнашивания или каких-либо признаков коррозии. Отчеты далее показывают, что коррозия является одним из наиболее важных факторов, способствующих отказу кабелей аккумуляторов, поскольку почти 50 процентов всех контактов на клеммных соединениях коррелируют с такими проблемами. Использование смеси пищевой соды с небольшим количеством воды может очистить соединения на клеммах, а последующее нанесение диэлектрической смазки также значительно снижает этот риск.

Кроме того, рассмотрение того, правильно ли подключены кабели, также является ключевым моментом. слишком свободные соединения могут вызвать падение напряжения и тем самым уменьшить количество мощности, которую можно передать. Далее предполагается, что динамометрический ключ используется, чтобы избежать отказа этих компонентов, гарантируя, что клеммы затянуты в соответствии со спецификациями. Температуры окружающей среды, при которых используется транспортное средство или оборудование, также являются еще одним фактором, который следует принимать во внимание, поскольку слишком жаркие или холодные условия в конечном итоге ослабят изоляцию кабелей, поэтому предлагается использовать кабели с подходящими номинальными температурами.

Наконец, покупка тестеров кабелей аккумуляторных батарей или даже мультиметров помогает проводить обычные испытания на непрерывность электроснабжения, которые помогают установить разрывы или сопротивление внутри кабелей. Регулярное применение этих мер позволяет владельцам транспортных средств повысить производительность системы, минимизировать потери времени и предотвратить нежелательный отказ компонентов.

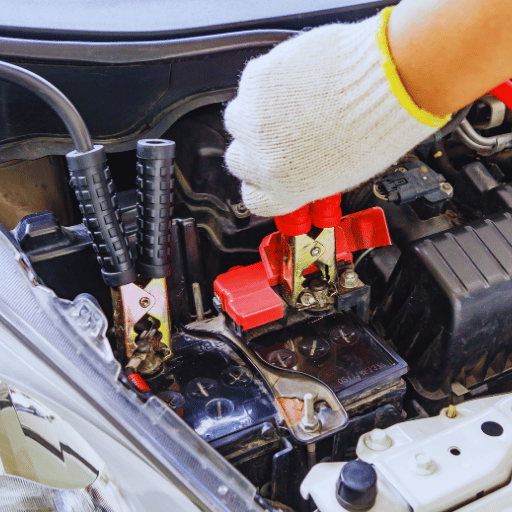

Как автомобильные аккумуляторные кабели влияют на производительность автомобиля?

Роль аккумуляторных кабелей в системах запуска и зарядки

Электрические автомобильные аккумуляторные кабели имеют решающее значение для процессов зарядки и запуска автомобиля, позволяя электрическому току течь от аккумулятора к стартеру и генератору переменного тока, а также к другим электрическим системам. Эти кабели должны выдерживать большие токовые нагрузки, продолжающиеся несколько секунд, в течение которых двигатель проворачивается. Большинство современных автомобилей используют более 150 ампер, в то время как тяжелые грузовики работают с гораздо более высокой скоростью. использование негабаритных или плохо сделанных кабелей может привести к плохому напряжению проворачивания стартера, плохой работе стартера и плохой зарядке, что повредит всю электрическую систему.

Ключевые параметры, такие как AWG размер кабеля, тип изоляции, и их проводимость значительно влияют на максимизацию производительности Например, чем меньше AWG кабеля, тем больше его токопроводящая способность. 4 AWG медный кабель сердечника, например, имеет емкость около 100-150 ампер на коротких расстояниях, что идеально подходит для большинства легковых автомобилей. более крупные системы, однако, могут потребовать использования 2 или 0 AWG кабели. более того, медные кабели предпочтительнее алюминия, потому что они более проводящие и не разъедают так легко.

Несомненно, производительность аккумуляторных кабелей также зависит от окружающей среды.В течение длительного периода времени изоляционные материалы могут испортиться при высоких температурах окружающей среды, что увеличивает вероятность электрических коротких замыканий или отказов изоляции. Хорошей практикой является использование кабелей с экстремальной термопластической или термореактивной изоляцией, например, изготовленных по спецификациям SAE J1127 и J1128, чтобы избежать этих проблем. В этих условиях также важно убедиться, что кабели хорошо герметизированы к клемме и что уплотнение устойчиво к коррозии для улучшения качества соединения. В результате электрическое сопротивление снижается, что приводит к меньшим затратам энергии.

Качественные аккумуляторные кабели, наряду с периодическими проверками на предмет любого износа или повреждения, позволяют владельцам транспортных средств добиться эффективного использования системы запуска и зарядки, продлить срок службы аккумулятора и избежать дорогостоящего ремонта, связанного с электрическими проблемами. Передовая практика, такая как использование кабелей нужного размера и соответствующих материалов, повышает устойчивую производительность.

Влияние качества кабеля на эффективность электрической системы

Качество аккумуляторных кабелей напрямую влияет на то, насколько эффективно работает электрическая система автомобиля Плохо сконструированные и изолированные кабели с высоким сопротивлением могут снизить мощность напряжения до жизненно важных компонентов, таких как стартер, генератор переменного тока или даже бортовая электроника Исследования показывают, что любое падение даже на 0,1 вольта в низковольтной системе приводит к снижению эффективности системы примерно на 2-3%, ухудшению производительности и росту расхода топлива в современных автомобилях.

В то время как некачественные материалы делают его строительство легким, количество электрического сопротивления, которое он создает, неразумно. проводники с высокочистой медью помогают обеспечить лучшую проводимость. также, увеличивая передачу энергии с кабели, которые несут высокий порог тока и более низкое сопротивление важны в ситуациях высокой производительности. Кроме того, правильный размер кабеля также снижает выработку избыточного тепла для предотвращения перегрева, с чем кабели меньшего размера не способны бороться. Например, кабель 12-го калибра меньшего размера в системе с высокой протяженностью может достичь критических температурных порогов, создавая риски для безопасности и одновременно ускоряя деградацию изоляции.

Современные разработки в изоляционных материалах כגון сшитый полиэтилен (XLPE) и других термостойких композиций улучшили обслуживание кабеля и производительность в суровых условиях Изоляция данных, которая может выдерживать температуры выше 125° C, может увеличить срок службы кабеля до 40% в экстремальных условиях, таких как отсеки двигателя, С другой стороны, передовые технологии экранирования уменьшают электромагнитные помехи (EMI), чтобы позволить чувствительным электронным деталям функционировать должным образом.

Приобретение аккумуляторных кабелей верхнего уровня позволяет электросистеме функционировать оптимально и работает в направлении снижения затрат на техническое обслуживание и увеличения срока службы автомобиля Приоритеты производителей автомобилей и отраслей технического обслуживания должны быть на кабелях, соответствующих стандартам, таким как iso 6722 классифицированные компоненты, чтобы было доверие к производительности при различных условиях работы.

Модернизация аккумуляторных кабелей для повышения производительности

При выборе новых кабелей, сосредоточиться на литье под давлением меди или медного сплава, так как они имеют лучшую проводимость и позволит вам модернизировать аккумуляторные кабели, Тем самым, электрическая эффективность будет повышена, сопротивление уменьшится, и передача энергии станет более надежной Кроме того, следует обеспечить соответствующий размер кабеля калибра, чтобы избежать перегрева, одновременно поддерживая конкретные электрические требования автомобиля, Кроме того, используемые кабели должны иметь жесткую изоляцию и экранирование с литой под давлением меди и медного сплава для защиты от экстремальных температур и электромагнитных помех. для оптимальной производительности и безопасности следует использовать компоненты, которые были сертифицированы для соответствия отраслевым стандартам, таким как ISO 6722. Чтобы увеличить срок службы и эффективность системы, обеспечить адекватную установку, покрытие передовой системы, и соединения клемм, которые являются коррозионностойкими.

Часто задаваемые вопросы (FAQ)

Вопрос: Какой датчик лучше всего подходит для автомобильных аккумуляторных кабелей?

О: Идеальный кабель для большинства транспортных средств - это кабель батареи четырех колеи (4 AWG) Они делают хороший электрический контакт и подходят для большинства легковых автомобилей и легких грузовиков. для мощных транспортных средств или тех, которые используют значительное количество электроэнергии, очень нужны 2 AWG кабели 6 колеи достаточно для небольших транспортных средств или мотоциклов.

Вопрос: Как узнать, когда пришло время замены кабеля аккумулятора?

О: Вам может понадобиться замена кабеля аккумулятора, если вы заметили следующее: коррозия концов кабеля или клемм, многожильная или поврежденная изоляция, проблемы с запуском автомобиля или использование электрических удобств с огнями, которые кажутся более тусклыми. лучше всего проверить эти кабели на предмет повреждений и заменить их, если вы обнаружите какие-либо проблемы.

Вопрос: Каковы преимущества использования медных аккумуляторных кабелей?

О: Кабели медной батареи имеют различные преимущества, Их превосходная проводимость уменьшает падение напряжения для нового электричества, давая стартер и другие части лучшую электрическую мощность. антикоррозионные медные кабели также более гибкие и долговечные, чем другие кабели.

Вопрос: Возможно ли заменить кабель автомобильного аккумулятора сварочным кабелем?

О: Когда речь идет о гибкости и токопроводящей способности, сварочный кабель аналогичен автомобильному аккумуляторному кабелю; однако нецелесообразно использовать такие кабели в качестве замены чистых медных аккумуляторных кабелей Автомобильные аккумуляторные кабели изготавливаются в соответствии со стандартами SAE и, как правило, имеют такие особенности, как устойчивая к истиранию оболочка из ПВХ, правильно построенные проушины для автомобильного использования и т. д.

Вопрос: Что мне следует учитывать при покупке новых аккумуляторных кабелей для инвалидной коляски?

О: Перед покупкой новых аккумуляторных кабелей, основные вещи, которые следует учитывать, являются качественные медные проводники, надлежащая толщина (AWG) в зависимости от типа транспортного средства, трубки (полученные концевые концы или проушины), и твердая изоляция Кабели, изготовленные в США, обычно, как правило, соответствуют отраслевым стандартам. более того, наборы кабелей должны включать термоусадочные трубки, чтобы обеспечить незначительную коррозию и истирание.

Вопрос: Какова правильная установка кабеля аккумуляторной батареи четырех датчиков?

О: Установка четырехколейного кабеля батареи уместна, сначала гарантируя, что батарея отключена. очистите концы батареи и клеммы. положительная клемма должна быть подключена к красному кабелю, а отрицательный черный кабель должен быть заземлен на раму автомобиля. инструменты должны быть правильно отрегулированы, чтобы обеспечить надежное затягивание соединений. Наконец, клеммы должны быть покрыты защитными веществами, чтобы обуздать будущую коррозию клемм.

Вопрос: Существуют ли особые соображения в отношении кабелей для аккумуляторов для автофургонов?

О: все RV имеют повышенные электрические требования, и, таким образом, кабели батареи RV, как правило, длиннее и могут потребовать более тяжелого калибра. кабели 2 AWG или даже 0 AWG довольно распространены в RVs. Кроме того, кабели батареи RV могут нуждаться в выдерживании воздействия окружающей среды, поэтому ищите кабели с атмосферостойкой, сверхпрочной изоляцией.

Вопрос: Как мне позаботиться о проводах аккумулятора автомобиля?

О: Как и любой другой компонент транспортного средства, аккумуляторные провода требуют надлежащего ухода и обслуживания. Время от времени осмотрите кабели на наличие порезов, ржавчины или любых признаков повреждения. Очистите концы клеммы и провода с помощью латунной щетки с некоторым количеством воды и пищевой соды, если необходимо. Разумно проверить, все ли затянуто правильно и нет ли каких-либо соединений, чтобы не ослабнуть. Для предотвращения любой коррозии в будущем рекомендуется осторожное нанесение диэлектрической смазки на каждый терминал. Если вы наблюдаете повышенный износ или любой вид поломки, не стесняйтесь заменять соответствующие кабели.

Справочные источники

1. Анализ тепловых эффектов аккумуляторных кабелей для электромобилей.

• Авторы: Л.Д. ди Нойя, Р. Риццо
• Опубликовано: 1 сентября 2020 г
• Источник: 2-я Международная конференция IEEE по промышленной электронике для устойчивых энергетических систем (IESES) 2020 года

Основные выводы:

• В работе исследуется тепловое воздействие капания тока, вызванное работой преобразователя постоянного тока системы хранения аккумуляторов во время цикла разряда аккумуляторных батарей электромобилей (ЭВ).
• В нем указывается на необходимость соответствующего сечения кабелей электропередачи во избежание перегрева системы.

Методология:

• Для оценки состояния аккумуляторных кабелей при различных условиях нагрузки использовалась комбинация теплового и магнитного анализа методом конечных элементов.

2. Алгоритм Байеса. Применение зарядной сваи и зарядного устройства для анализа соответствия аккумуляторных транспортных средств

• Автор: Тайхуа Цзя
• Дата публикации: 4 декабря 2023 г
• Источник: 3-я Международная конференция по мобильным сетям и беспроводной связи (ICMNWC) 2023 г

Поиск ключей:

• В этой статье автор определяет загрузочную стопку и проблему согласования межсоединений кабелей, конкретно рассматривая, как эти компоненты можно оптимизировать для повышения эффективности зарядки и удовлетворенности пользователей.
• Как показывают результаты, алгоритм Байеса решит проблему согласования зарядных стопок и зарядных кабелей.

Методология:

• Это исследование было проведено с использованием байесовского алгоритма с PSO, разработанного для процессов согласования зарядных элементов Chopper Battery с учетом пожеланий пользователя и связанных с ними изменений.

3. Выбросы, генерируемые высоковольтными аккумуляторными кабелями, и их влияние на качество сигнала двухпроводной связи Ethernet в автомобильной среде

• Авторы: С. Йешке и др.
• Дата публикации 1 сентября 2019 года
• Источник: Международный симпозиум по электромагнитной совместимости 2019 — EMC EUROPE Proceedings

Основные выводы:

• В этом исследовании анализируется влияние излучения кабелей высоковольтных (HV) батарей на целостность сигнала двухпроводной связи Ethernet в электромобилях.
• Эта связь имеет решающее значение в работе систем электромобилей; поэтому для эффективной работы необходимы надлежащие меры ЭМС.

Методология:

• Для этого исследования использовались эксперименты и моделирование в рамках тестовой установки, предназначенной для измерения влияния помех в кабеле электропитания высокого напряжения на связь Ethernet.

4. Электрическая батарея

5. Проволока
