Понимание провода UF-B: подробное руководство по подземному питающему кабелю

Подземный фидер (UF) имеет решающее значение для любой современной электроустановки, особенно в домах и офисах. Данное руководство призвано дать всестороннее понимание УФ-Б провод, включая то, из чего он состоит, где он используется и его преимущества. Он специально создан для закапывания непосредственно под землю, чтобы быть прочным и устойчивым к влаге, что делает этот тип идеальным для различных типов подземных систем электроснабжения. В этой статье мы обсудим технические данные, способы их правильной установки и меры предосторожности при работе с кабелями UF-B, тем самым предоставив людям информацию, необходимую для эффективного планирования и реализации электрооборудования.

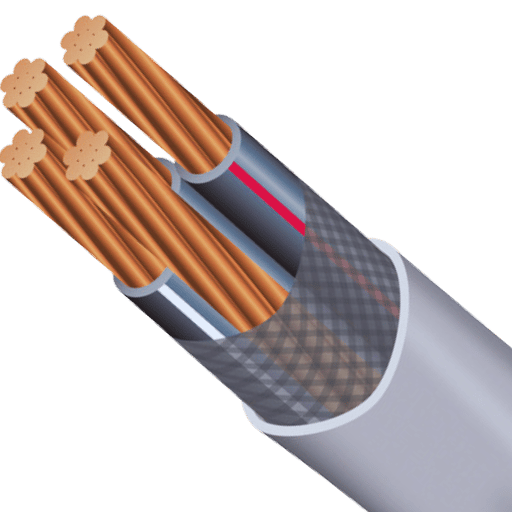

Что такое провод UF-B?

Понимание конструкции и назначения кабеля UF-B

Провод UF-B предназначен для конкретных электрических применений, где существует опасность воздействия влаги и других элементов окружающей среды. Этот тип кабеля обычно содержит несколько медных или алюминиевых жил, окруженных термопластической изоляцией, которая, среди прочего, помогает им противостоять воде, солнечному свету и коррозийным материалам. Его конструкция позволяет закапывать его непосредственно в землю, без каких-либо кабелепроводов, что упрощает и удешевляет установку. Он обычно используется для подачи электроэнергии для систем наружного освещения, насосов и других приборов, расположенных во влажных помещениях, поскольку обеспечивает безопасную передачу энергии. Благодаря своим прочным характеристикам этот провод подходит для использования в приусадебных участках и коммерческих предприятиях по ландшафтному дизайну.

Чем UF-B отличается от других типов электрических проводов?

Провод УФ-Б отличается от других электрических проводов главным образом своей конструкцией и применением. Он рассчитан на прямое захоронение, в отличие от неметаллического провода (NM), который можно использовать только в помещении и следует беречь от влаги. Кроме того, этот тип кабеля также водонепроницаем. Он может противостоять воздействию окружающей среды вместо проводов с термопластичным высокотермостойким нейлоновым покрытием (THHN), которые необходимо устанавливать в трубопроводах или в сухих местах. Кроме того, по сравнению с обычными проводами кабели UF-B более устойчивы в тяжелых условиях; следовательно, они наиболее подходят для подземных работ, где они могут подвергаться воздействию влаги и различных температур. Однако в целом этот универсальный продукт хорошо подходит для всех потребностей в электричестве на открытом воздухе, поскольку он сочетает в себе производительность и безопасность, сохраняя при этом удобство во время процедур настройки.

Типичные применения провода UF-B в жилых и коммерческих помещениях

Провод УФ-Б применяется преимущественно для наружных электроустановок, поскольку он прочный и влагостойкий. Типичные жилые применения включают в себя питание наружных светильников, систем садового освещения, водяных насосов для прудов или фонтанов, а также электрических заборов. В коммерческом секторе этот тип проводки может подавать электроэнергию на вывески, наружные камеры безопасности или сигналы тревоги, а также средства управления поливом. Тот факт, что его можно закапывать непосредственно в землю, также делает его популярным для подачи электроэнергии в отдельные здания, такие как гаражи или сараи, где важна защита от погодных условий. Его универсальность и долговечность гарантируют, что кабель UF-B соответствует любым требованиям к электромонтажным работам в жилых или коммерческих помещениях.

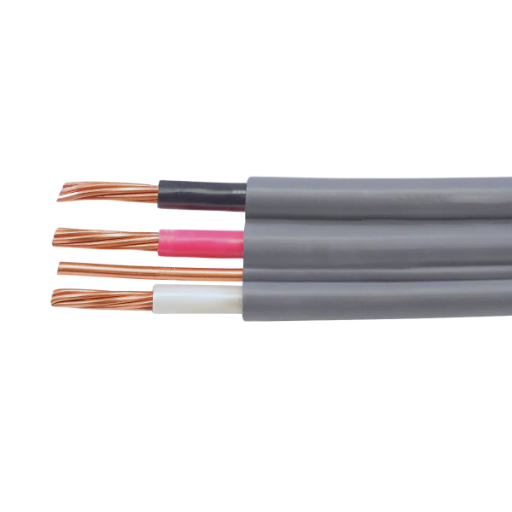

Как работает кабель UF-B?

Структура и состав проволоки УФ-Б

Проволока UF-B имеет несколько слоев, что обеспечивает максимальную прочность и эффективность в суровых условиях. Две или более проводящие жилы из меди или алюминия служат центром для повышения эффективной электропроводности. Внутренний изоляционный слой из поливинилхлорида (ПВХ) обеспечивает влагостойкость и механическую защиту. Кроме того, он имеет внешнюю оболочку, также изготовленную из ПВХ, что делает провод более устойчивым к ультрафиолетовым лучам, истиранию и экстремальным температурам. В сочетании с этими компонентами проволока UF-B по-прежнему может сохранять свою форму и хорошо работать, что делает ее идеальной для применения в захоронениях в жилых домах и на предприятиях.

Почему UF-B подходит для прямого захоронения?

Прочная конструкция и способность выдерживать воздействие окружающей среды делают кабель UF-B идеальным для непосредственного захоронения. Материалы, используемые для его изоляции, в основном ПВХ, обладают превосходной влагостойкостью, что помогает защитить от электрических неисправностей и коррозии в условиях влажной почвы. Кроме того, внешняя оболочка, устойчивая к ультрафиолетовым лучам, предотвращает деградацию, вызванную длительным воздействием солнечного света, тем самым увеличивая срок службы провода. Эта конструкция также устойчива к истиранию и другим физическим повреждениям, что является важным свойством, особенно при установке под землей, где могут произойти движения почвы или проникновения. В целом эти качества соответствуют требованиям Национального электротехнического кодекса (NEC), что делает кабель UF-B надежным вариантом для подземной проводки в различных условиях: от жилых домов до коммерческих зданий.

Ключевые преимущества использования кабеля UF-B

1. Устойчивость и долговечность: кабель UF-B предназначен для работы в самых суровых условиях. Он может противостоять влаге, ультрафиолетовым лучам и перепадам температуры, поэтому имеет очень длительный срок службы при использовании под землей.
2. Правила безопасности: при разработке этого типа кабеля производители должны были следовать определенным стандартам безопасности, предусмотренным Национальным электротехническим кодексом (NEC); поэтому они соответствуют строгим отраслевым требованиям к электроустановкам, что, в свою очередь, снижает риски, связанные с неисправностями, возникающими из-за неправильной практики монтажа.
3. Простота установки: благодаря своему легкому весу и гибкости этот провод легко установить, поскольку нет необходимости в сверхпрочных кабелепроводах, что позволяет сэкономить общие затраты и время проекта.
4. Многократное использование: кабели UF-B можно использовать во многих различных сценариях, таких как ландшафтный дизайн жилых домов, наружное освещение или даже ирригационные системы, что делает их подходящим выбором не только для домовладельцев, но и для подрядчиков.

Прямое захоронение остается одним из наиболее надежных методов электромонтажа, и эти преимущества делают кабель UF-B предпочтительным вариантом для установки электропроводки непосредственно в земле.

Рекомендации по установке провода UF-B

Действия по установке подземного питающего кабеля UF-B

1. Планируйте установку: определите требования к цепи и то, насколько глубоко вы будете закапывать кабель UF-B. Обратите внимание на все местные нормы и правила, касающиеся подземной установки.
2. Соберите необходимые материалы: возьмите все необходимые инструменты и материалы, такие как кабель UF-B, разъемы, распределительные коробки (при необходимости) и оборудование для землеройных работ.
3. Выкопайте траншею: выкопайте достаточно широкую траншею глубиной не менее 24 дюймов для непосредственного захоронения. Убедитесь, что в нем нет острых камней и мусора, чтобы не повредить кабель.
4. Проложите кабель. Поместите питающий кабель UF-B в траншею, убедившись, что он проложен прямо и без перегибов.
5. Установите распределительные коробки. При необходимости следует использовать водонепроницаемые распределительные коробки. Они также должны быть надежно расположены вдоль трассы кабеля в доступных точках в соответствии с требованиями NEC.
6. Засыпка траншеи: Осторожно засыпьте траншею землей, стараясь не использовать ничего острого, что могло бы пробить изоляцию проводов. Слегка уплотненный грунт также используется в целях устойчивости.
7. Подключите цепь: выполните электрическое подключение в конечных точках, убедившись, что все соединения хорошо затянуты в соответствии со стандартами безопасности.
8. Тестовая установка: после установки электрической системы проверьте ее, чтобы убедиться в ее правильной и безопасной работе.

Выполнив эти шаги, вы правильно и безопасно проложите подземный питающий кабель UF-B, тем самым получив более надежное электрическое решение для своих нужд.

Советы по безопасности и правила NEC по установке UF-B

Для обеспечения соответствия требованиям и безопасности необходимо соблюдать правила техники безопасности и стандарты Национального электротехнического кодекса (NEC) при прокладке кабеля UF-B. Ниже приведены несколько важных советов по безопасности:

1. Средства индивидуальной защиты (СИЗ): Всегда надевайте подходящие СИЗ, такие как перчатки, очки или каски, необходимые для защиты от потенциальных опасностей, которые могут возникнуть при работе с ними.
2. Расположение подземных коммуникаций: Прежде чем копать землю для установки, обратитесь к местному поставщику коммунальных услуг для разметки линий метро, ​​чтобы не пробить какие-либо существующие коммуникации, что может быть противозаконно.
3. Правильная глубина захоронения: Согласно правилам NEC, глубина закапывания никогда не должна быть менее чем на двадцать четыре дюйма ниже уровня траншеи при непосредственном захоронении. Тем не менее, глубины не менее восемнадцати дюймов должно быть достаточно, если он находится под бетонной плитой.
4. Использование кабелепровода. Хотя кабелепровод можно закопать без каких-либо других предметов вокруг него, согласно NEC, он может обеспечить дополнительный уровень защиты, поскольку подвержен физическому повреждению.
5. Постоянный осмотр. Регулярно проверяйте установленные кабели, обращая внимание на любые признаки, такие как изнашивание и т. д., поскольку все электрические системы требуют технического обслуживания, чтобы оставаться безопасными и работоспособными на протяжении всего использования.

Соблюдение этих пунктов позволит выполнить требования NEC и обеспечить общее электрическое благополучие во время прокладки кабеля UF-B. Всегда обращайтесь к последнему изданию кодовой книги, а также к местным поправкам, если это применимо в пределах вашей юрисдикции.

Распространенные ошибки, которых следует избегать во время установки

При настройке кабеля UF-B возникает ряд частых ошибок, которые могут поставить под угрозу безопасность и соответствие требованиям. Учет этих камней преткновения может привести к безошибочной установке:

1. Пренебрежение требованиями к глубине: если закопать на глубину меньше рекомендуемой (24 дюйма для прямого заглубления), кабель UF-B может быть поврежден внешними силами, что приведет к нарушению стандартов безопасности.
2. Неправильное обращение с кабелем. Перекручивание или чрезмерный изгиб кабеля во время установки могут снизить его эффективность и срок службы, вызывая внутренние повреждения. Поэтому обращаться с ним следует осторожно и не сгибать резко.
3. Игнорирование местных норм и поправок. Несоблюдение местных норм и поправок при использовании только правил NEC приводит к несоблюдению требований. Прежде чем продолжить, важно проверить требования, поскольку в разных областях могут действовать правила, отличные от тех, которые содержатся в NEC.

Выявляя такие распространенные ошибки, монтажники могут повысить безопасность, одновременно соблюдая национальные и местные нормативные стандарты по прокладке кабелей UF-B.

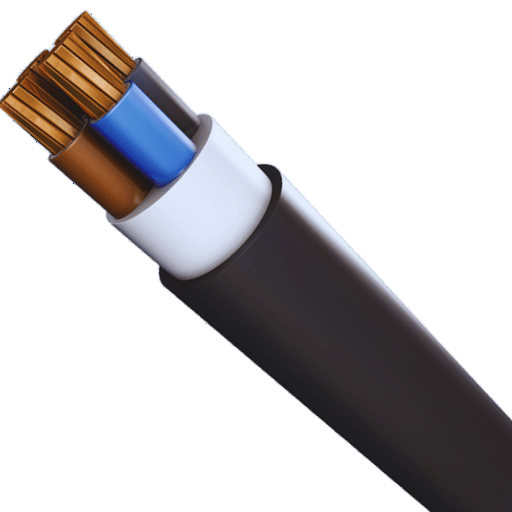

Каковы основные характеристики провода UF-B?

Состав материала: от меди UF-B до оболочки из ПВХ.

Подземный питающий кабель, также известный как провод UF-B, обычно состоит из медного проводника, защищенного несколькими слоями изоляции для обеспечения безопасности и эффективности передачи электроэнергии. Медь предпочтительнее для центральных проводников, поскольку она хорошо проводит электричество и сводит к минимуму любые потери во время передачи. Он имеет изоляцию из этилен-пропиленовой резины (EPR), обеспечивающую лучшую влаго- и термостойкость, что приводит к увеличению долговечности при использовании под землей. Наконец, имеется прочная оболочка из поливинилхлорида (ПВХ), которая защищает весь узел от таких факторов окружающей среды, как истирание, химическое воздействие и ультрафиолетовые лучи. Эта трехслойная конструкция отвечает не только электрическим требованиям, установленным Национальными электротехническими нормами и правилами (NEC), но также гарантирует, что кабель может противостоять суровые условия при наружной или подземной установке.

Номинальная токовая нагрузка и электрические свойства

Под токовой нагрузкой понимается максимальное количество электрического тока, которое проводник или устройство может пропустить до того, как произойдет немедленное или постепенное повреждение. Номинальная нагрузка для провода UF-B зависит от таких факторов, как калибр, метод установки и температура окружающей среды. В Национальном электротехническом кодексе (NEC) обычно указаны значения токов при стандартных условиях; например, UF-B 14 AWG имеет силу тока 15 ампер, а 12 AWG — 20 ампер.

Кроме того, важно учитывать возможность снижения номинальных характеристик, когда много проводников сгруппированы вместе или установлены в местах с высокой температурой окружающей среды. Эти регулировки гарантируют безопасную работу, а также соответствие существующим стандартам. Знание этих электрических характеристик необходимо для любого строительства, поскольку оно позволяет электрикам выбирать подходящие сечения проводов и избегать потенциальных опасностей. Кроме того, регулярные проверки в сочетании со строгим соблюдением местных правил могут повысить общую надежность и эффективность электрической системы.

Долговечность и устойчивость к атмосферным воздействиям

При использовании вне помещений наиболее важной особенностью проволоки UF-B является ее прочность и устойчивость к погодным условиям. Этот тип провода имеет прочную оболочку из ПВХ, которая выдерживает экстремальные условия окружающей среды, такие как влажность, очень высокие или низкие температуры и воздействие ультрафиолетовых лучей. Производители и те, кто разрабатывает отраслевые стандарты, говорят, что его можно прямо похоронить, поскольку они так оценивают его.

Кроме того, изоляционные материалы, используемые в проводах UF-B, предназначены для защиты от повреждений, вызванных химическими веществами или физическим истиранием, что продлевает их срок службы в жилых и коммерческих зданиях. Такие свойства защищают кабели от агрессивных воздействий и повышают безопасность, одновременно сокращая количество инцидентов, требующих частой замены или технического обслуживания электрических систем. Поэтому при выборе проводов для наружного или подземного использования следует учитывать их способность выдерживать различные погодные условия, а также долговечность, чтобы они соответствовали всем необходимым нормам, сохраняя при этом оптимальную работу в этих условиях.

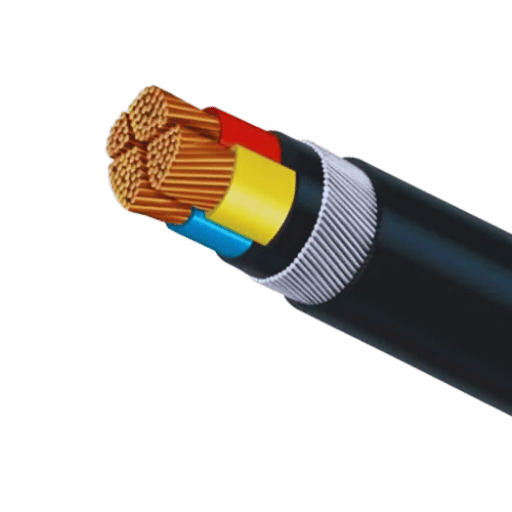

Часто задаваемые вопросы о UF-B и кабелях для прокладки под землю

Можно ли использовать кабель UF-B для наружного освещения?

Да, кабель UF-B — хороший выбор для наружного освещения. По данным многочисленных авторитетных источников, его можно закапывать прямо в землю и использовать для питания приборов наружного освещения. Это связано с прочной оболочкой из ПВХ и изоляцией, которая защищает от влаги, ультрафиолетовых лучей и экстремальных температур, возникающих на открытом воздухе. Кроме того, проволока устойчива к физическим повреждениям от истирания и многих химикатов, что делает ее пригодной для использования вне помещений. Тем не менее, его необходимо установить правильно, в соответствии с местными электротехническими нормами и правилами, чтобы не нарушать стандарты безопасности и производительности.

Подходит ли UF-B для использования в трубопроводах?

Кабель UF-B обычно не рекомендуется прокладывать в кабелепроводах, поскольку он предназначен для закапывания непосредственно в землю и использования на открытом воздухе. Большинство отраслевых органов сходятся в одном: конструкция кабеля UF-B, включая такие характеристики, как влагостойкость и прочная изоляция, делает его менее эффективным в системах трубопроводов, чем при его применении в других местах, например, при прокладке под землей без каких-либо труб вокруг него. Лучшим выбором для кабелепроводов, предназначенных для применения без воздуховодов, будут другие продукты, такие как провода THHN или THWN, которые более гибки, отвечают всем требованиям к кабелепроводам и в целом работают лучше там, где их защищают окружающие материалы. Тем не менее, всегда соблюдайте местные электротехнические нормы и правила при выборе методов проводки для использования кабелепровода.

Насколько провод UF-B соответствует стандартам NEC?

Основная причина соответствия провода UF-B стандартам Национального электротехнического кодекса (NEC) связана с его конструкцией и требованиями к применению. NEC определяет кабель UF-B как кабель с неметаллической оболочкой, одобренный для использования в жилых и сельскохозяйственных зданиях. Он удовлетворяет условиям пригодности для непосредственного захоронения и, следовательно, может быть установлен под землей без дополнительного трубопровода при условии, что он закопан на глубину не менее 24 дюймов или 18 дюймов при определенных условиях.

Кроме того, по данным NEC, кабели UF-B состоят из множества изолированных проводников с влагостойкой термопластической изоляцией, которая удовлетворяет требованиям устойчивости к воздействию факторов окружающей среды. Кроме того, вся проводка должна соответствовать месту, где она будет использоваться; это означает, что прочная внешняя оболочка UF-B защищает от влаги, солнечного света и изменений температуры, тем самым отвечая требованиям безопасности при установке местных электротехнических норм, касающихся NEC. Наконец, что немаловажно, все установки должны выполняться в соответствии с применимыми поправками, принятыми любым населенным пунктом или другой конкретной юрисдикцией, обладающей полномочиями по таким вопросам, тем самым подчеркивая необходимость хорошего планирования и реализации на основе электротехнических норм на разных уровнях.

Справочные источники

Электропроводка

Медь

Напряжение

Часто задаваемые вопросы (FAQ):

Вопрос: Что такое провод UF-B?

A: Подземный питающий кабель (или провод UF-B) — это электрический кабель, который можно использовать внутри и снаружи помещения. Его можно прокладывать прямо в землю или размещать во влажной или агрессивной среде без использования кабелепровода.

Вопрос: Чем он отличается от NM-B?

Ответ: Вместо того, чтобы прокладывать непосредственно под землей и использовать только для наружного применения, кабель с неметаллической оболочкой (или NM-B) в основном используется для внутренней проводки. Изоляция UF-B толще, чтобы лучше противостоять влаге и выдерживать большее физическое воздействие.

Вопрос: Каковы типичные области применения кабеля UF-B?

Ответ: Ответвительные цепи и фидеры являются одними из наиболее часто используемых подземных питающих кабелей. Они часто служат источником питания для наружных осветительных приборов, насосов и других наружных установок, в том числе там, где их необходимо закапывать непосредственно в землю.

Вопрос: Можно ли прокладывать этот тип кабеля внутри помещения?

О: Да, вы можете использовать кабель UF-B внутри и снаружи зданий. Использование в помещении или под землей для прямого захоронения соответствует стандартам Национального электротехнического кодекса (NEC).

Вопрос: Какое номинальное напряжение имеет тип UF-B?

Ответ: Обычное номинальное напряжение для кабеля типа UF-B составляет около 600 В, что, согласно требованиям NEC, делает его достаточно безопасным для использования в жилых комплексах и на малых предприятиях с низким уровнем электропитания.

Вопрос: Есть ли у кабеля UF-B заземляющий провод?

О: Да, кабель UF-B имеет один изолированный проводник. Такой провод используется для безопасного и эффективного заземления в соответствии с электротехническими нормами.

Вопрос: Насколько глубоко следует закапывать кабель UF-B?

Ответ: Согласно NEC, вы должны закопать кабель UF-B, предназначенный для прямой прокладки под землей, на глубину не менее 24 дюймов, чтобы защитить его от повреждений.

Вопрос: Какие материалы используются в конструкции кабеля UF-B?

О: Кабели UF-B в основном состоят из медных жил с изоляцией из прочных материалов, таких как нейлон, которые выдерживают суровые условия. Это позволяет им работать при максимальной температуре 90°С в сухих местах и ​​60°С во влажных.

Вопрос: Могу ли я использовать провод UF-B для осветительных приборов?

А: Конечно. Если есть специально спроектированные места, где влага может контактировать с кабелями, или если их необходимо проложить непосредственно под землей, тогда да, используйте провода UFB на осветительных приборах, установленных на открытом воздухе.

Вопрос: Где я могу купить кабели UFB?

Ответ: Nassau National Cable, Cable Your Way, а также другие авторитетные поставщики, такие как магазины электротоваров, будут запасаться проводами UB-F.
