H07RN-F
Гибкий кабель в резиновой оболочке, рассчитанный на нагрузку 450/750 В (PCP/неопрен).
Технические спецификации
Модель: H07RN-F
Номинальное напряжение: 450 / 750V

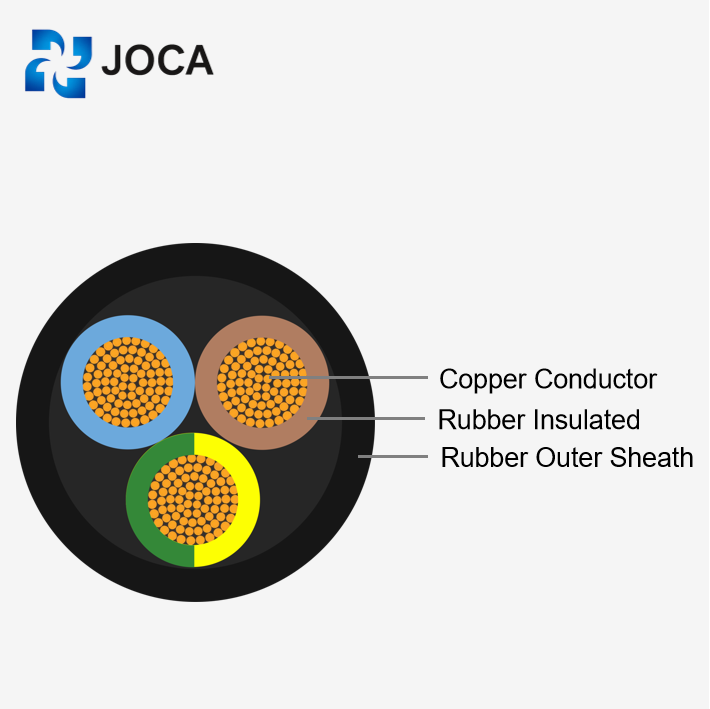

Дирижер: Гибкий многожильный медный провод класса 5
Изоляционный материал: Высококачественный ЭПР (этиленпропиленовый каучук)
Наружная оболочка: Высокопрочный полихлоропрен/неопрен (PCP)
Рабочая температура: -25°C до +60°C (мобильные устройства) / +85°C (стационарные устройства)
Максимальная температура короткого замыкания: +200°C (макс. 5 секунд)
Минимальная температура установки: -10 ° C
Минимальный радиус изгиба: Общий диаметр 6x (для мобильных приложений)
Соответствие стандартам: IEC 60245-4, EN 50525-2-21
- Быстрая обработка проб с помощью индивидуальных решений
- Высококачественные материалы
- Доступные цены
- Доставка по всему миру
- Для лучшей защиты данных убедитесь, что все загрузки безопасны.
Экономьте в среднем не менее 30%
-
Описание товара:
H07RN-F: Описание и технические характеристики изделия
Кабель H07RN-F Разработан для передачи электроэнергии в условиях высоких нагрузок, где стандартный ПВХ просто выходит из строя. Благодаря сочетанию гибкости многожильные медные проводники с Изоляция из этиленпропиленового каучука (ЭПР).Мы создали сердечник, который сохраняет электрическую целостность даже при постоянном движении. Внешняя защита состоит из оболочка из полихлоропрена (PCP)обеспечивая надежную защиту от масла, химикатов и механического истирания. Вне зависимости от того, используется ли он для строительной техники, сценического оборудования или мобильных источников питания, модель H07RN-F от JOCA строго соответствует следующим требованиям. стандарты EN 50525-2-21, обеспечивая безопасность и производительность в самых нестабильных промышленных условиях.
-
Преимущества
H07RN-F: Преимущества и характеристики
Zero Kicking: Высокоэластичные жилы остаются мягкими и удобными в обращении; легко скручиваются, не оказывая сопротивления.
Готовность к удару: Резиновая оболочка выдерживает сдавливающие нагрузки и волочение по неровному бетону.
Защита нефтяной отрасли: Не впитывает минеральные масла и смазки — легко очищается, а не впитывается.
Холодный запуск: Сохраняет эластичность при температуре до -25°C. Не затвердевает и не трескается, как ПВХ.
Защита от солнца: Врожденная устойчивость к ультрафиолетовому излучению позволяет использовать изделие на открытом воздухе длительное время без ухудшения его характеристик.
Безопасность мероприятия: Сертифицированная надежность по стандарту EN 50525-2-21 для общественных сцен и мобильных источников питания.
Размеры/Параметры
| Размеры (Н x мм²) | Конструкция отдельного проводника (нх мм) | Максимальный диаметр проводника (мм) | Номинальная толщина изоляции (мм) | Номинальная толщина оболочки (мм) | Внешний диаметр мин-макс (мм) | Сопротивление проводника при температуре не выше 20 °C (Ом/км) | Вес меди (кг/км) | Приблизительный вес кабеля (кг/км) | упаковка |
|---|---|---|---|---|---|---|---|---|---|
| 1 х 70 | 356 х 0.50 | 13.0 | 1.6 | 2.6 | 18.6 - 23.3 | 0.272 | 672 | 950 | СМЕНА |
| 1 х 95 | 485 х 0.50 | 15.1 | 1.8 | 2.8 | 20.8 - 26.0 | 0.206 | 912 | 1202 | СМЕНА |
| 2 х 1 | 32 х 0.20 | 1.5 | 0.8 | 1.3 | 7.7 - 10.0 | 19.5 | 19.2 | 105 | СМЕНА |
| 3 г 1.5 | 30 х 0.25 | 1.8 | 0.8 | 1.6 | 9.2 - 11.9 | 13.3 | 43.2 | 162 | С.100 |
| 4 г 4 | 56 х 0.30 | 3.2 | 1.0 | 2.0 | 14.0 - 17.9 | 4.95 | 153.6 | 402 | СМЕНА |
| 4 г 6 | 84 х 0.30 | 3.9 | 1.0 | 2.3 | 15.7 - 20.0 | 3.30 | 230.4 | 561 | СМЕНА |
| 5 г 4 | 56 х 0.30 | 3.2 | 1.0 | 2.2 | 15.6 - 19.9 | 4.95 | 192 | 470 | СМЕНА |
| 19 г 1.5 | 30 х 0.25 | 1.8 | 0.8 | 2.5 | 22.5 - 28.0 | 13.3 | 279.0 | 599 | СМЕНА |
| 24 г 1.5 | 30 х 0.25 | 1.8 | 0.8 | 3.5 | 24.3 - 30.7 | 13.3 | 345.6 | 1000 | СМЕНА |
| 36 г 1.5 | 30 х 0.25 | 1.8 | 0.8 | 3.8 | 33.0 | 13.3 | 518.4 | - | СМЕНА |
-
Производственные процессы изготовления резиновых кабелей
Компания JOCA производит эти кабели, используя Непрерывная вулканизация (НВ) технология. Эта автоматизированная система синхронизирует скручивание медных жил с экструзией резины, что позволяет ЭПР-изоляция и наружная оболочка PCP Для равномерного отверждения. Этот комплексный процесс обеспечивает прочное и стабильное соединение между слоями без структурных дефектов. Что касается контроля качества, мы проводим регулярные испытания на погружение в масло и на гибкость производственных партий для проверки соответствия требованиям. МЭК 60245 и EN 50525.
Упаковка для отгрузки
Для удовлетворения различных потребностей в транспортировке можно использовать множество методов упаковки.
Есть еще вопросы?
В: Что на самом деле означает код "H07RN-F"?
A: Это согласованный идентификатор конструкции кабеля:
07: Номинальное напряжение 450/750 В.
R: Изоляция из каучука EPR (не ПВХ).
N: Наружная оболочка из PCP/неопрена.
F: Гибкий медный кабель класса 5. По сути, он подтверждает соответствие требованиям. EN 50525-2-21 нормы.
В: Где именно используется этот кабель?
A: Везде, где кабели подвергаются неправильному обращению. Стандартные места включают в себя: передвижные генераторы, сценические конструкции и дренажные насосыЕсли вам нужно протянуть кабель по гравию или через лужи, это отраслевой стандарт.
В: Действительно ли он масло- и водостойкий?
A: Да. Неопреновая (PCP) оболочка имеет химическую структуру, обеспечивающую блокировку. минеральные масла и жиры—Она не разбухает, как обычная резина. Что касается воды, она выдерживает погружение (обычно). Рейтинг AD8) для насосов и морских причалов.
В: Можно ли оставлять его на открытом воздухе постоянно?
A: Защита от УФ-излучения и непогоды? Да. Черный чехол обладает естественной устойчивостью к УФ-излучению и не трескается на солнце. метроНет. Используйте трубу, чтобы предотвратить её разрушение под действием давления грунта.
В: Почему вы выбрали H07RN-F вместо ПВХ?
A: Выступления в холодную погоду. ПВХ затвердевает и трескается при температурах ниже нуля. Резина H07RN-F сохраняет гибкость и управляемость до -25 ° CКроме того, он гораздо лучше выдерживает удары и высокие температуры, чем термопластичный ПВХ.
В: Каковы реальные температурные пределы?
A:
Перемещение/Гибкость: От -25 ° C до + 60 ° C.
Фиксированный/Статический: До +85°С.
Короткое замыкание: +200°C (максимум 5 секунд).
В: Имеет ли он сертификат безопасности?
A: Строго следует МЭК 60245-4 и EN 50525-2-21Это не просто заявление; это означает, что кабель прошел специальные испытания на огнестойкость (IEC 60332-1-2) и механическую прочность на разрыв.
В: Как правильно определить размер поперечного сечения?
A: Не гадайте. Проверьте две вещи: Текущая нагрузка (А) и Падение напряжения. Сопоставьте потребляемый вашим оборудованием ток с указанной в техническом описании допустимой токовой нагрузкой, затем проверьте длину кабеля. Для длинных кабелей требуется более толстый медный провод, чтобы предотвратить падение напряжения.
