UL1015
Провод ПВХ 105°C для внутренней проводки электрического и электронного оборудования
Внутренняя проводка бытовой техники и электронного оборудования
Проводка электропитания внутри электрических шкафов и устройств
Общепромышленное оборудование, требующее прочного соединительного провода на 600 В
Панели управления, осветительное оборудование, оргтехника
Подходит для сред, подверженных воздействию масла, изгиба или истирания
- Быстрая обработка проб с помощью индивидуальных решений
- Высококачественные материалы
- Доступные цены
- Доставка по всему миру
- Для лучшей защиты данных убедитесь, что все загрузки безопасны.
Экономьте в среднем не менее 30%
-
Описание товара:
UL1015: Описание и характеристики продукта
Подумайте о UL1015 В качестве усовершенствованной версии стандартного электронного провода повышенной прочности. В то время как обычные провода рассчитаны только на 300 В, стандарт UL1015 имеет следующие характеристики: Более толстая ПВХ-изоляция (примерно 0.8 мм), повысив свой рейтинг до 600V ACЭта дополнительная толщина не просто блокирует электричество; она обеспечивает физическую защиту от него. брызги масла, механическое истирание и вибрация внутри механизмов.
Предназначенный для использования в «горячих зонах» электрощитов и источников питания, он рассчитан на выдерживание высоких температур. 105 ° C (значительно превышая стандартный предел в 80 °C). Этот провод подходит для подключения выпрямителей, трансформаторов или промышленных панелей, независимо от того, используете ли вы его для проводки. UL758, UL1581 и CSA C22.2 протоколы безопасности для внутренних соединений высокого напряжения
-
Преимущества
UL1015: преимущества и особенности
Номинальное напряжение 600 В для широкого спектра промышленного и коммерческого оборудования
Изоляция из ПВХ 105°C с высокой термической и механической устойчивостью
Отличная маслостойкость, износостойкость и огнестойкость
Гладкая поверхность, легкость снятия и обработки на автоматизированном оборудовании
Доступны варианты с лужеными или голыми медными проводниками
Соответствует испытаниям на огнестойкость UL VW-1 и CSA FT1
Соответствует RoHS и REACH
Спецификация UL1015
| Категория | Деталь спецификации |
|---|---|
| Область применения | Подходит для внутренней проводки электронного и электрического оборудования общего назначения. При контакте с маслянистой средой температура не должна превышать 60–80 °C. |
| Область применения | Маслостойкость для этого типа провода является опциональной. |
| Область применения | Стандарты применения: UL758, UL1581 и CSA C22.2 NO.210.2 |

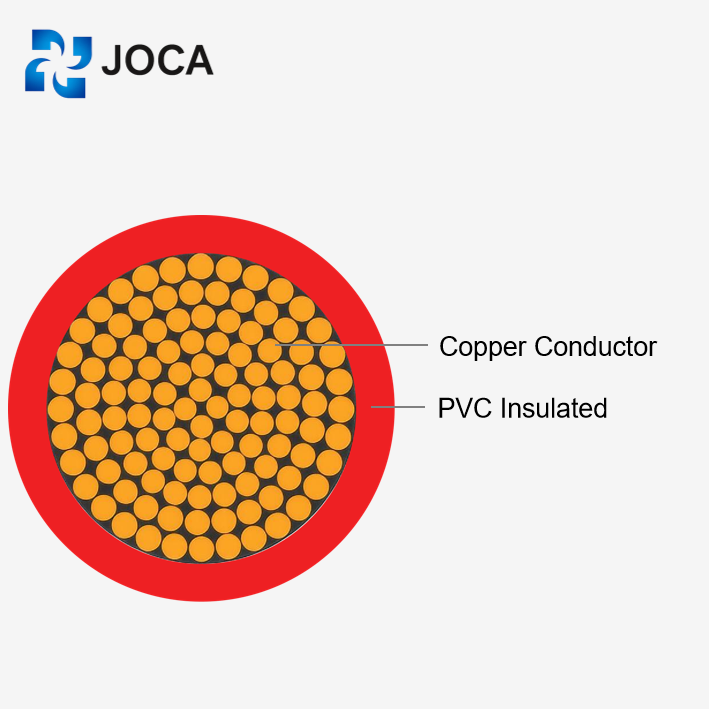

| CableStructure | Проводник: используется одножильный или многожильный медный провод сечением 30-4/0 AWG или луженый медный провод. |
| CableStructure | Изоляция: Поливинилхлоридная (ПВХ) изоляция |
| CableStructure | Основной цвет: любой цвет |
| Особенности | Используется стандартная толщина, легко снимается и режется. |
| Особенности | Отличается устойчивостью к кислотам и щелочам, маслостойкостью, влагостойкостью, устойчивостью к плесени и экологичностью. |
| Технические характеристики | Номинальное напряжение: 600V |
| Технические характеристики | Испытательное напряжение: 2000 В, 2500 В |
| Технические характеристики | Номинальная температура: 105°C (опционально 80°C и 90°C) |
| Технические характеристики | Испытание на огнестойкость: проходит испытания на огнестойкость UL VW-1, CSA FT1 и JQAF-Mark |
Размеры/Параметры
| Модель | Характеристики | Примерный внешний диаметр (мм) | Примерный вес кабеля (кг/км) |
|---|---|---|---|
| UL1015 | 3 / 0AWG | 17.37 | 944.89 |
| UL1015 | 2 / 0AWG | 16.02 | 767.71 |
| UL1015 | 1 / 0AWG | 14.55 | 622.73 |
| UL1015 | 1AWG | 13.57 | 511.73 |
| UL1015 | 2AWG | 11.42 | 387.16 |
| UL1015 | 3AWG | 10.45 | 316.19 |
| UL1015 | 4AWG | 9.65 | 258.31 |
| UL1015 | 5AWG | 8.92 | 212.75 |
| UL1015 | 6AWG | 8.27 | 175.67 |
| UL1015 | 7AWG | 6.89 | 129.48 |
| UL1015 | 8AWG | 6.43 | 107.83 |
| UL1015 | 9AWG | 5.28 | 79.03 |
| UL1015 | 10AWG | 4.77 | 64.16 |
| UL1015 | 11AWG | 4.20 | 50.57 |
| UL1015 | 12AWG | 3.90 | 41.44 |
| UL1015 | 13AWG | 3.66 | 34.75 |
| UL1015 | 14AWG | 3.43 | 29.00 |
| UL1015 | 15AWG | 3.22 | 24.21 |
| UL1015 | 16AWG | 3.03 | 20.41 |
| UL1015 | 17AWG | 2.86 | 17.03 |
| UL1015 | 18AWG | 2.72 | 14.70 |
| UL1015 | 19AWG | 2.60 | 12.79 |
| UL1015 | 20AWG | 2.48 | 11.07 |
| UL1015 | 21AWG | 2.36 | 9.54 |
| UL1015 | 22AWG | 2.30 | 8.75 |
| UL1015 | 23AWG | 2.20 | 7.67 |
| UL1015 | 24AWG | 2.15 | 7.10 |
| UL1015 | 25AWG | 2.05 | 6.22 |
| UL1015 | 26AWG | 2.02 | 5.91 |
| UL1015 | 28AWG | 1.90 | 4.90 |
| UL1015 | 30AWG | 1.84 | 4.46 |
Сертификаты UL1015
-
Процессы производства UL-кабеля
Компания JOCA производит провода, соответствующие стандартам UL, используя полностью автоматизированный производственный процесс. Цикл синхронизируется. волочение и скручивание меди с точным Экструзия ПВХ или СЛПЭВместо того чтобы ждать послепроизводственных проверок, мы используем непрерывный мониторинг в режиме реального времени—с использованием лазерных измерителей диаметра и искровых тестеров для мгновенного обнаружения дефектов. Для многожильных вариантов линия обрабатывает кабели, экранирование и оболочку в точном соответствии со спецификациями. Перед отгрузкой каждая партия проходит окончательную электрическую и механическую проверку для подтверждения полного соответствия требованиям. стандарты UL.
Упаковка для отгрузки
Для удовлетворения различных потребностей в транспортировке можно использовать множество методов упаковки.
Есть еще вопросы?
В: UL1007 против UL1015: какой из них мне нужен?
A: Проверьте Требования к напряжению.
УЛ1007: Номинальный 300V. Более тонкие стенки. Хорошо подходит для низковольтных сигналов.
УЛ1015: Номинальный 600V. Более толстая стенка (примерно 0.8 мм). Необходима для Напряжение питания входы и внутренняя проводка высокого напряжения.
В: Безопасно ли это для внутренних компонентов блока питания?
A: Да. Это его основная задача. Из-за Рейтинг 600 В и Огнестойкость VW-1Это стандартная практика для «первичной стороны» (стороны высокого напряжения) силовых блоков и выпрямителей.
В: Он может работать с маслом?
A: Устойчивость к брызгам? Да. Она предназначена для удаления брызг машинного масла в цехах. Погружение? Нет. Если провод находится в резервуаре с горячим маслом, переключитесь на Тефлон (FEP) или сшитый полиэтилен (XLPE) провода.
В: Не заблокирует ли это мой станок для зачистки?
A: Нет. ПВХ-оболочка разработана таким образом, чтобы... не липкийОна чисто режет и легко соскальзывает с проводника, обеспечивая высокоскоростную автоматизированную обработку без засорения лезвий.
В: Нелуженая медь или луженая медь?
A: Мы настоятельно рекомендуем Луженая медь. Стоит немного дороже, но устойчив к окислению (почернению) и обладает следующими характеристиками: гораздо проще паять чем чистая медь.
В: Каковы предельные температуры?
A: Он рассчитан на 105 ° C (Горячий). Это значительно выше стандартной температуры 80°C по UL1007, что делает его более безопасным для переполненных, сильно нагревающихся шкафов.
В: Действительно ли он имеет сертификат UL?
A: Да. Он перевозит двойная сертификацияСоответствует стандартам UL AWM Style 1015 и CSA TEW. Номера файлов напечатаны непосредственно на изоляции провода для проверки.
В: Нужны нестандартные цвета или длина нарезки?
A: Не стоит мучиться со стандартными катушками, если они не подходят. Нажмите кнопку «Связаться с нами». Укажите необходимую длину и цвет (в полоску? Однотонный?), и мы вышлем вам ценовое предложение.
