如何焊接電線：焊接電線綜合指南

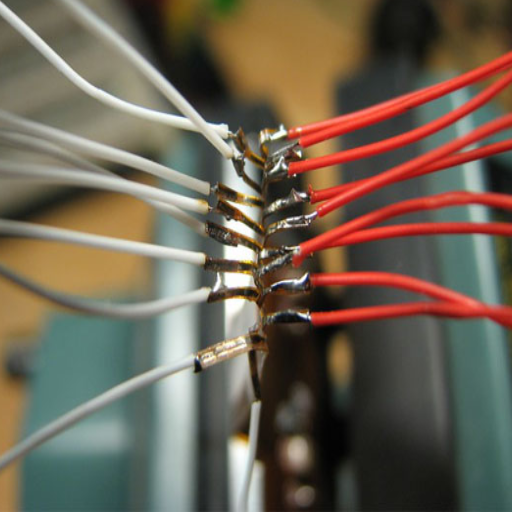

了解焊料及其重要性

焊料是一種金屬合金，可透過熔化在電子元件之間形成牢固、導電且持久的連接。這對於在電子電路中建立安全可靠的電流路徑至關重要，否則電路將無法正常運作。焊料通常是錫鉛合金，或根據健康和環境標準採用無鉛焊料。熔化後，焊料會與元件緊密結合，從而確保電子元件的耐用性和導電性，這使得焊料在任何類型的線路安裝或電路組裝中都成為極其重要的材料。

什麼是焊料？

焊料根據其成分和特性分為幾類，每類都有其特定的用途。一般來說，焊料主要分為兩大類：鉛基焊料和無鉛焊料。鉛焊料主要由錫和不同比例的鉛組成，最常見的比例是60/40（60%錫，40%鉛），因此熔點較低，約183°C，易於加工。由於使用方便，鉛基焊料在電子產品的鍵合和導電方面得到了更廣泛的應用。然而，由於《限制使用某些有害物質指令》（RoHS）等生態限制，鉛焊料近年來已被逐步淘汰，取而代之的是無鉛焊料。

無鉛焊料，主要成分是錫銀銅合金（通常稱為 SAC 焊料），如今已成為現代電子製造業的行業標準。例如，SAC305 焊錫含有 96.5% 的錫、3% 的銀和 0.5% 的銅，熔點在 217 至 221°C 之間。雖然無鉛焊料需要更高的工作溫度，但新的改進技術可以提高焊料的性能，並降低鉛對健康和環境的風險。

特定應用需要專用焊料類型。這些焊料包括具有熱穩定性的高性能銀焊料、用於連接有色金屬的鋁焊料，以及在焊絲中嵌入助焊劑以提高連接效率的焊劑芯焊料。每種焊料的適用性取決於操作環境、熱膨脹和組件的電氣性能等因素。這種多樣化表明，選擇合適的焊料對於在電子電氣專案中獲得最佳效果至關重要。

焊錫絲的種類

根據材料成分、焊劑芯的整合程度以及用途，焊錫絲可分為多種類型。一些常用的類型包括：

所選的導線類型通常取決於特定項目的特定因素，例如耐溫性、機械強度和電子相容性。通常情況下，現代電子產品會使用無鉛導線和藥芯導線，以滿足永續性和實際效率的要求。

為什麼在電氣連接中使用焊料？

電氣連接中必須使用焊料，才能在元件之間形成可靠的機械和電氣連接。這種方法適用於連接點電阻極小、電流可自由流過的區域，而焊料在這種區域的應用則賦予了焊料機械強度，使其能夠承受其他環境條件的侵蝕。此外，焊接還能有效確保電子設備組裝緊湊、佈局整齊，進而提高性能和使用壽命。另一方面，如今無鉛焊料已普遍符合環保要求；而焊劑芯焊料則透過自行清潔和處理表面，簡化了使用流程。

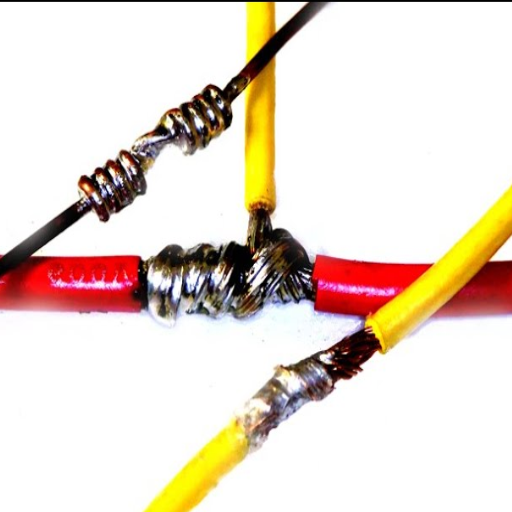

焊接準備

確保所有焊接材料和工具在焊接前準備就緒是一種有效方法。一般來說，焊接工作首先要選擇合適的烙鐵和烙鐵頭，確保其清潔且達到特定任務所需的溫度。工件的準備通常包括清潔焊接表面，可能包括刮掉污垢、油脂，甚至是氧化物，這些都會影響焊接強度。使用助焊劑繼續清潔，同時幫助焊料更好地流動。將元件牢固地夾緊到位，或用手幫助，以防止元件在焊接過程中移動。應安裝良好的通風系統，以確保焊接過程中產生的所有危險煙霧都能消散。始終採取安全預防措施，包括使用安全眼鏡等防護材料。

收集必要的工具

首先，為了確保工作效率和安全，應為焊接任務準備一套完整的工具和材料。烙鐵是主要工具，有多種功率可供選擇。對於絕大多數電子工作，20-50瓦範圍內的烙鐵是合適的，可以提供最佳的精度和溫度控制。控溫焊台可以進一步確保加熱不會燒壞敏感元件，並有助於獲得更好的焊點。

焊料是另一種主要材料，其中最常見的是60/40（錫/鉛）焊料，因為它的熔點約為188°C，這是久經考驗的可靠特性。錫-銀-銅焊料被認為是無鉛焊料，熔點通常約為215°C。助焊劑可以消除氧化並促進焊料流動；松香基助焊劑適用於電子產品，而水溶性助焊劑則適用於管道系統。

對於需要整潔的工作，強烈建議使用其他輔助配件，例如用於去除多餘焊料的吸錫泵，以及用於定位微小元件的高精度鑷子。為了牢固地固定元件，輔助手持工具或 PCB 支架是極佳的投資。安全設備也是焊接環境中的必備品。這包括保護眼睛的安全護目鏡、用於接地靜電的防靜電腕帶、循環通風系統或煙霧抽排器，以創造最佳工作場所環境。

烙鐵頭清潔工具（例如黃銅清潔器或濕海綿）是保持烙鐵頭清潔、不留任何殘留物、保持最佳狀態的必備工具。精心組裝最佳工具並遵循良好的操作規範，可以使整個焊接過程更快、更可靠，從而獲得更牢固、更均勻的焊點。

選擇合適的焊錫絲

選擇哪種焊錫絲至關重要，它會影響焊點的品質和使用壽命。每種焊錫絲都有其特定的用途。主要考慮因素包括成分、直徑、助焊劑類型和熔點。

• 組成： 傳統上，焊錫絲分為兩大類：含鉛焊錫絲和無鉛焊錫絲。含鉛焊錫絲主要由60%的錫和40%的鉛混合而成，熔點約188°C（370°F），可形成光滑可靠的焊點。然而，這種含鉛焊錫絲不受歡迎，因此無鉛替代品如今已成為業界標準。常見的無鉛焊錫絲是由99.3%的錫和0.7%的銅製成的合金。這些無鉛焊錫絲的熔點通常較高（約為218°C至232°C），因此在使用過程中對溫度控制的精確度要求更高。
• 直徑： 焊錫絲的直徑範圍從精細電子加工和精密應用中的約 0.015 英吋（0.38 毫米）到較大應用的 0.05 英吋（1.27 毫米）以上。焊接表面貼裝元件 (SMD) 或較小的電路板時，建議使用較小的焊錫絲直徑，以免焊錫過多。相反，較大直徑的焊錫絲最適合機械連接或大型元件。
• 助焊劑類型： 焊錫絲中的助焊劑芯對於溶解氧化物和促進焊料流動至關重要。主要的助焊劑類型包括松香型、免清洗型和水溶性助焊劑。對於電子產品而言，松香型助焊劑通常是不錯的選擇，因為它效果良好；而免清洗型助焊劑殘留物極少，非常適合較新的PCB設計。水溶性助焊劑的清潔效果最佳，在必須清除助焊劑殘留物時，通常會選擇水溶性助焊劑。
• 熔點： 烙鐵在設定的溫度範圍內工作。焊接時，烙鐵需要在接近或高於焊錫絲熔點的溫度下工作，才能形成良好的焊接效果。過熱會損壞敏感元件，而過熱則會導致焊點冷卻。適當的溫度控制可確保焊接效果最佳。

根據應用類型選擇焊錫絲，無論是無鉛應用還是元件尺寸，或助焊劑殘留問題，都可以實現焊接項目的更好的可靠性和性能。

了解 Flux 及其作用

助焊劑是一種化學清潔劑，是焊接過程中一系列必需物質之一，用於去除氧化物並促進焊料潤濕金屬表面。助焊劑有助於在熔融焊料流動過程中清潔表面，以確保更牢固的結合，並防止焊點出現縫隙或污染物等缺陷。通常，根據助焊劑的使用位置和殘留物，助焊劑分為三種：松香型、水溶性助焊劑和免清洗型，這三種助焊劑均根據不同的焊接環境和焊接後要求進行客製化。

助焊劑的選擇會影響焊點的加熱和機械可靠性。了解並使用適合特定材料、焊接溫度和環境因素的助焊劑，不僅可以確保良好的焊點，還可以確保敏感電子組件的長期可靠性。

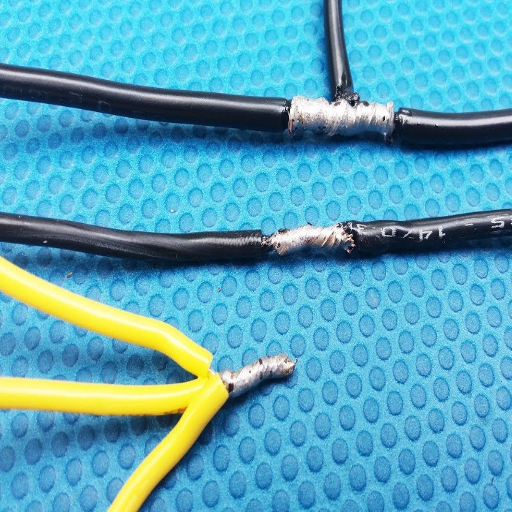

焊接電線的分步指南

透過遵循這些步驟並仔細選擇合適的材料（助焊劑、焊料和線規），線焊接可以賦予高機械強度和電導性，從而減少接頭處發生故障的可能性。

步驟1：準備電線

妥善處理電線可確保焊接連接的安全性和可靠性。首先，使用剝線鉗從電線末端剝去約 12-13 毫米（1/2 英吋）的絕緣層。剝線時請勿損壞線束。檢查裸露的線束，確保其絞合緊密，且無輕微腐蝕/氧化，以提高機械穩定性並簡化焊接。如果發現任何污垢、碎屑或任何油性物質，請使用異丙醇和無絨布擦拭乾淨電線末端，確保表面清潔，以便進行焊接。

步驟2：將助焊劑塗到電線上

助焊劑在焊接過程中起著至關重要的作用，它可以去除金屬表面的氧化物和雜質。選擇適合您特定應用的助焊劑，例如松香型或免清洗型。用刷子或塗抹器將少量助焊劑直接塗抹在已壓緊並清潔過的焊絲末端。助焊劑應覆蓋整個裸露的表面，因為這可以最大限度地減少劣質焊點或冷焊點的形成，從而提高導電性。讓助焊劑短暫發揮作用，以激活其清潔能力。切勿過度使用助焊劑，因為過量的助焊劑會積聚殘留物，可能需要在焊接後進行額外的清潔。

步驟3：加熱焊錫絲

將烙鐵頭加熱到所需溫度，然後將其放在要接合的導線和端子上。此步驟可實現優異的接合，因為兩個表面可同時達到理想溫度。保持烙鐵頭接觸接頭幾秒鐘以加熱以實現良好接合；但是，應避免長時間接觸，因為這可能會因熱量損壞組件甚至熔化絕緣層。當接頭夠熱時，將焊錫絲放在加熱的表面，讓焊錫自由均勻地流入接頭。焊錫應完全覆蓋導線和端子表面，並呈現均勻的光澤；這被視為良好粘合的標誌。避免將焊錫接觸烙鐵頭，因為大多數情況下，這種方法會產生薄弱且不可靠的接合。

步驟4：將電線連接在一起

剝去外皮的電線末端應對齊，使裸露的導線平行且相互完全接觸。將電線順時針方向牢固地扭絞在一起，以避免電線鬆動或散落，從而導致接合不良。電線扭絞完成後，用烙鐵加熱接頭。讓熱量流過電線，然後再將焊錫引入接頭（而不是烙鐵頭）。當接頭加熱良好時，焊料將流動並覆蓋扭絞電線的整個表面，從而形成牢固的鍵合連接，並儘可能減少電阻。焊接完成後，檢查接頭是否均勻；表面光亮光滑且沒有任何空隙是良好跡象。冷卻後，用熱縮管或電絕緣體覆蓋接頭，以防止氧化或短路。

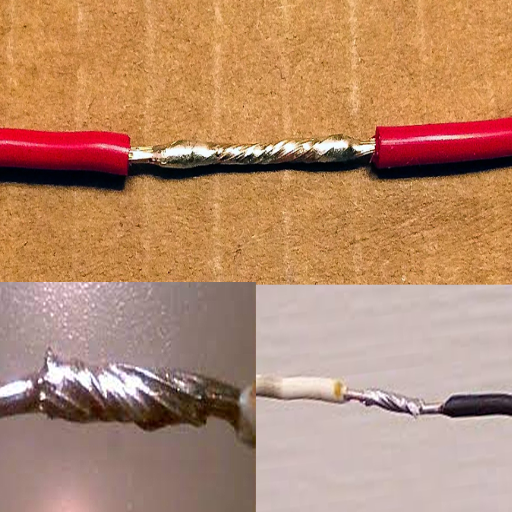

常見焊接問題的故障排除

冷焊點

冷焊點會導致焊料與元件之間的黏合力差，從而導致焊點外觀暗淡，並出現裂縫。為了避免這種情況，請確保烙鐵溫度足夠高（大多數應用通常使用 350-400°C），並且在施加焊料之前焊點已充分加熱。焊點必須重新加熱並回流，直到外觀光滑有光澤。

焊料過多

焊接時，焊錫過多會導致焊點過大，不可靠，甚至可能與附近的元件短路。使用吸錫線或吸錫泵小心地去除多餘的焊料，確保焊點仍有足夠的焊料塗層。

熱量不足

焊料應流動順暢，若流動不順暢，則表示烙鐵的傳熱不足。檢查烙鐵頭是否清潔且鍍錫良好。確保使用尺寸合適的烙鐵頭，以保持良好的熱傳導效果。在塗抹焊料之前，必須將焊點加熱到適當的溫度。

燒毀的元件或焊盤

過熱會導致元件損壞或焊盤翹起。請使用控溫烙鐵，並盡量減少烙鐵頭與焊盤的長時間接觸。如果焊盤損壞，請使用線路維修套件或跳線重新連接。

焊錫橋接

焊錫橋接是指過量的焊錫意外接觸兩個引腳或兩條線路，導致短路。解決此類問題的方法是使用拆焊工具去除多餘的焊錫，並確保重新焊接時焊點之間有足夠的間隙。使用尖頭烙鐵有助於避免焊接時出現此類問題。

透過解決這些常見問題，良好的焊接實踐將確保電氣連接的長壽命。

識別不良連接

雖然這些指標可能表明連接鬆動，但每個指標都會極大地影響電路的性能和安全性。一些違規行為的漏洞包括一些滑稽行為，例如由於連接不良導致電路工作不穩定，或由於電壓下降和熱污染導致電阻飆升。這些都暴露了連接不良的跡象：由於加熱不足或焊料使用不當導致焊點暗淡、破裂或不平整。觸點腐蝕或氧化是另一個常見問題，當連接表面長時間暴露在潮濕或某些污染物中時就會發生。為了確定連接是否正確，需要使用萬用電表對電路進行精確測量，例如檢查一條路徑的導通性或偵測異常電阻。及時處理這些症狀可以避免系統即將發生的故障或危險。

處理焊接錯誤

為了確保可靠性，一些常見的焊接錯誤需要解決，例如冷焊點，它是由於熱量不足或元件黏附力不足而產生的。解決方法是使用經過適當校準的烙鐵重新加熱，使焊料充分流動，從而將兩個表面粘合在一起。焊點之間形成橋接的多餘焊料可以藉助吸錫線或拆焊泵去除，確保電路板在此過程中不會損壞。限制加熱時間並使用具有溫控功能的烙鐵有助於防止焊接過程中元件過熱。此外，用異丙醇清潔工作表面並保持烙鐵頭清潔可以防止任何污染，從而獲得良好的焊接效果。為了及時發現和糾正錯誤，應定期使用放大鏡和萬用電表檢查和測試可疑區域。

何時重新焊接連接

當出現明顯的接頭薄弱或故障跡象時，例如可見的裂縫、導電性缺失，或焊料金屬無法黏附在一個或兩個組件上，就需要重新焊接。其他需要重新焊接的情況包括電氣連接不穩定、易移動的組件鬆動，或電路工作不正常。所有這些問題很可能都是由於焊接過程中熱量不足、焊接材料過多或污染物沉積造成的。

用放大鏡檢查焊點，看看是否需要重新焊接。任何良好的焊點都應該光滑、有光澤且呈錐形，而暗淡、不規則或出現大小不一的裂縫通常都表明存在問題。繼續用萬用電表測試導通性。多塵環境、振動或熱循環可能會導致先前穩定的焊點開始損壞；因此，應考慮重新焊接。確保焊接區域始終保持清潔，以便熱量和助焊劑能夠以最高的可靠性正確施加到新的焊點上。

先進的焊接技術

在實踐複雜的焊接技術時，必須了解並減輕熱損傷。過熱可能會對元件和 PCB（印刷電路板）造成不良影響。為了防止熱損傷，請執行以下操作：

• 使用溫控設備： 烙鐵應設定為其焊接材料指定的溫度。溫度計顯示的溫度不應高於元件或焊料類型的建議溫度。
• 限制熱暴露： 加熱時間應確保足以真正影響焊接效果。長時間加熱只會損壞更敏感的元件或導致 PCB 翹曲。
• 預熱複合板： 預熱多層板和熱敏組件，以減少熱應力的累積。
• 檢查與熱量相關的問題： 焊接後立即評估易出現劣化的情況（變色、絕緣層熔化、零件變形）；然後更換或對受影響的區域進行補救工作。

防止熱損傷可確保組件的可靠性並延長最終組件的使用壽命。

焊接絞合線與實心線

由於其結構特性，焊接絞線所需的方法與焊接實心線略有不同。絞線由多股細線絞合而成，具有柔韌性，可用於任何預計會有運動或振動的地方。因此，在焊接過程中，線束容易分離，因此必須在焊接前對線束進行適當的鍍錫。鍍錫是指在多股線上塗抹一層極薄的焊料，使線束透過黏合的方式結合在一起，從而確保更好的導電性並便於後續操作。

而實心線則由一根剛性導體構成。其結構簡單，易於焊接，且無需鍍錫。它們通常在靜止狀態下使用，因為在這種條件下，剛性被視為缺點。然而，它們對機械應力的耐受性較差，在反覆彎曲或振動時可能會斷裂。

根據焊接電線的類型，為了保護絕緣層並防止電線損壞，需要採用適當的加熱方式，並避免過度加熱。對於絞合線，必須額外小心，確保焊料滲透所有線芯，從而實現最佳導電性；而對於實心線，則必須更加小心地加熱，以確保良好的焊接連接，同時避免電線受熱變弱。兩種電線都需要使用優質的焊料和助焊劑，以獲得可靠的連接。

使用熱縮管進行保護

為了有效隔離導電性，我會確保選擇合適的熱縮管，使其緊密貼合電線或焊接點。選擇好尺寸後，將其套在焊接點上，用熱風槍均勻加熱，使其收縮，直到完全貼合電線。這樣就能形成永久密封，確保絕緣、強度，並防止潮濕和磨損等環境危害。

專業級焊接技巧

選擇合適的設備

考慮購買品質最好的烙鐵，其溫度可調，以確保焊接良好。使用無鉛焊料，既環保又耐用。考慮使用帶有支架和海綿的焊台來清潔烙鐵頭。

準備和清潔組件

焊接前，請確保組件和表面清潔，無氧化或污垢污染。使用異丙醇或指定的清潔劑擦拭表面，以獲得最佳導電性。適當的準備工作可以避免接頭脆弱，確保連接牢固。

實踐精準和熱量管理

將烙鐵頭放在焊點上幾秒鐘，然後再塗抹焊料。請勿加熱過熱，否則可能會損壞元件。保持烙鐵頭穩定，平穩地將焊料送入焊點，使其均勻熔化。

透過預先鍍錫導線或使用烙鐵，可以輕鬆實現牢固的連接。此步驟可最大限度地提高熱傳遞，並在導線和焊料之間建立牢固的結合。務必檢查每個焊點，確保其光滑有光澤；對於暗淡或焊錫分佈不均勻的焊點，可以隨時重新加熱。

採取適當的安全預防措施

確保工作環境通風良好，使用排煙裝置以增強安全性，並始終配戴安全眼鏡。小心處理所有物品，因為接觸高溫烙鐵或熔融焊料可能會導致燙傷。整潔的工作空間也有助於最大程度地降低此類風險。

檢查和測試連接

焊接完成後，目視檢查每個接頭，確保沒有冷焊或裂縫。可以使用萬用電表測試電氣連續性，並檢查專業應用的連接穩定性。

參考資料

“智慧裝配站資訊輔助”

“汽車電氣化中的功率半導體和封裝趨勢”

“無頂出器晶片貼裝拾取方法改善薄型高縱橫比晶片開裂問題”

常見問題（FAQ）

哪種錫最適合鍍錫線？

通常建議使用松香芯錫，因為松香芯錫可以製成助焊劑，幫助焊料在電線上固化。如果您使用含鉛焊料（這種焊料的處理方式有限制），則還需要考慮根據您為專案購買的焊料類型選擇合適的焊料。

如何準備焊接用的電線？

首先，需要剝去電線上的塑膠塗層。為了確保安全，應在兩根電線連接處將其絞在一起。最好清潔電線，並確保電線裸露的中心沒有氧化。

如何焊接電線？

焊接過程包含多個步驟。首先，打開烙鐵並使其加熱。接下來，用鱷魚夾夾住電線，使其固定到位。烙鐵準備好後，將烙鐵頭放在電線上，然後將焊錫滴入接頭處。焊料熔化並凝固，形成焊點。

我該怎麼做才能確保焊點牢固？

為了確保焊點牢固，只需在其中一條電線上塗抹少量焊料即可。將加熱的烙鐵頭放在焊接點上，以便更容易傳熱。塗抹助焊劑有助於將焊料吸入焊點，從而實現更牢固的連接。

焊接時應遵循哪些安全預防措施？

焊接時，請務必在通風良好的區域進行，以防止吸入煙霧。焊接後務必洗手，尤其是在操作含鉛焊料後。小心避免被烙鐵燙傷。

可以用熱風槍代替烙鐵嗎？

雖然熱風槍在某些應用中可以使用，但它並不適合焊接電線。烙鐵的設計目的是將熱量精確地施加到電線的尖端，以形成牢固的焊點。

如果焊料無法黏在電線上，會發生什麼事？

焊料無法黏附在焊絲上，可能意味著焊絲表面被氧化了。請使用清潔劑和助焊劑徹底清潔焊絲。如果問題仍然存在，請檢查烙鐵是否達到合適的溫度，以及是否使用了合適的焊料。

我如何知道焊料已經冷卻並可以使用？

焊接後，焊料在短時間內會發亮且灼熱。冷卻後，焊料會變得暗淡且堅硬。務必等待焊料完全冷卻後再移動電線，以確保連接牢固。
