Apabila memasang subpanel 60-amp, salah satu faktor yang paling penting dalam keselamatan dan kecekapan sistem elektrik ialah saiz wayar yang betul. Saiz wayar yang salah mungkin menyebabkan terlalu panas, penurunan voltan dan juga potensi bahaya kebakaran. Oleh itu, adalah perlu untuk mematuhi garis panduan dan kod elektrik yang betul. Artikel ini akan memberi anda pengenalan terperinci dan asas kepada keperluan pendawaian litar 60-amp, termasuk perbincangan tentang peranan yang dimainkan oleh tolok wayar, jarak dan ampacity dalam penentuan saiz. Anda boleh menjadi pemilik rumah yang melakukan projek DIY atau profesional yang mahukan penyegar semula; panduan ini akan memberikan anda pengetahuan yang diperlukan untuk membuat keputusan yang betul dan tidak melanggar peraturan keselamatan.

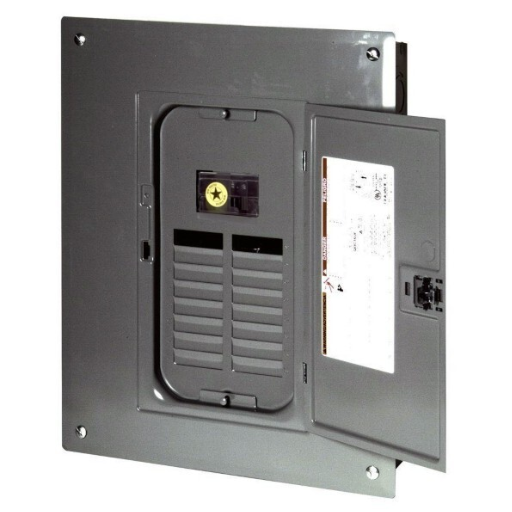

Pengenalan kepada 60 Sub Panel Amp
Istilah "panel kecil 60 amp" merujuk kepada panel elektrik sekunder yang mampu mengendalikan kuasa sehingga 60 amp yang dipasang untuk mengagihkan arus elektrik dari panel utama ke litar atau lokasi tertentu. Panel sedemikian biasanya dipasang di bengkel, garaj atau sambungan untuk tujuan membekalkan kuasa kepada peralatan atau peranti yang memerlukan lebih banyak penggunaan tenaga daripada peranti rumah biasa. Sebelum meneruskan pemasangan sub-panel 60-amp, adalah sangat penting untuk mengesahkan bahawa panel utama mempunyai kapasiti yang mencukupi dan semua bahagian, seperti pemutus, wayar penyuap dan sub-panel, mesti dinilai untuk 60 amp. Kod elektrik mesti dipatuhi dengan ketat semasa pemasangan, dan ini mungkin memerlukan permit atau pemeriksaan oleh juruelektrik yang diberi kuasa.
Apakah subpanel 60 amp?
Subpanel 60-amp ialah sejenis panel elektrik yang berfungsi sebagai sumber kuasa sekunder dan membolehkan penambahan litar. Ia paling biasa dilihat dalam situasi di mana kuasa akan dibekalkan ke kawasan seperti garaj, bengkel atau bangsal. Peranti ini mempunyai keupayaan untuk menampung 60 amp arus dan biasanya disambungkan ke panel utama melalui pemutus kutub dua dan wayar penyuap yang mempunyai penarafan 60 amp. Tujuan utama subpanel adalah untuk mengedarkan litar elektrik, sekali gus memberikan kawalan yang betul dan teratur bagi beban elektrik di tempat di mana terdapat penggunaan tenaga yang lebih tinggi. Pemasangan itu perlu dilakukan dengan betul dan ia mematuhi kod elektrik tempatan, yang termasuk pembumian dan bar neutral, saiz wayar yang betul (biasanya, kuprum 6-tolok atau aluminium 4-tolok), dan mendapatkan permit atau pemeriksaan yang diperlukan.
Kepentingan Saiz Wayar yang Betul
Memilih saiz wayar yang betul ialah salah satu aspek paling penting dalam pemasangan elektrik atas sebab yang sama: keselamatan, kecekapan dan pematuhan kod. Tolok wayar ialah yang menentukan kapasiti pembawa arus, dan wayar nipis disambungkan kepada banyak risiko, seperti terlalu panas, penurunan voltan, atau kebakaran elektrik. Sebagai ilustrasi, litar 60-amp biasanya memerlukan wayar kuprum 6-tolok atau 4-tolok aluminium. Bergantung pada jarak, saiz wayar yang lebih besar mungkin diperlukan untuk mengatasi kehilangan voltan merentasi rentang. Jadi, pematuhan dengan Kod Elektrik Kebangsaan (NEC) dan penggunaan yang dicadangkan saiz wayar untuk tertentu penarafan amperage menjadi penting dalam menghapuskan bahaya dan memastikan integriti sistem elektrik tetap utuh. Selain itu, pemilihan wayar yang betul memainkan peranan dalam pengagihan tenaga yang cekap, sekali gus meminimumkan kehilangan kuasa dan kebolehpercayaan prestasi litar. Sentiasa semak kod tempatan, garis panduan profesional dan juruelektrik bertauliah untuk mendapatkan pengesahan keperluan saiz wayar untuk sebarang projek.
Aplikasi Sub Panel 60 Amp
Sub-panel 60-amp biasanya ditemui di rumah dan bangunan industri ringan sebagai sumber utama pengagihan kuasa, bersama-sama dengan prestasi baik keseluruhan sistem. Panel sedemikian sesuai untuk membekalkan kuasa kepada bangunan berkembar seperti garaj, bengkel, atau bangsal, serta mempunyai satu litar untuk pencahayaan, alatan atau mesin kecil. Selain itu, ia berfungsi sebagai panel galas beban tambahan dan dipasang dengan mengambil kira terutamanya untuk menaik taraf panel utama untuk rumah dengan peralatan elektronik atau peralatan yang besar dan moden. Selain itu, sub-panel 60-amp juga dihasilkan dengan mengambil kira sistem tenaga boleh diperbaharui berskala kecil, seperti panel solar ikatan, dengan itu memberikan titik sambungan yang terkawal dan setempat. Kapasiti mereka adalah tepat untuk penggunaan tenaga sederhana, tetapi masih mematuhi faktor keselamatan dan kekangan penggunaan tenaga. Adalah amat penting bahawa amalan dan kod yang paling dibenarkan diikuti sekiranya seseorang bercadang untuk menyambungkan sub-panel 60-amp dengan sistem elektrik.

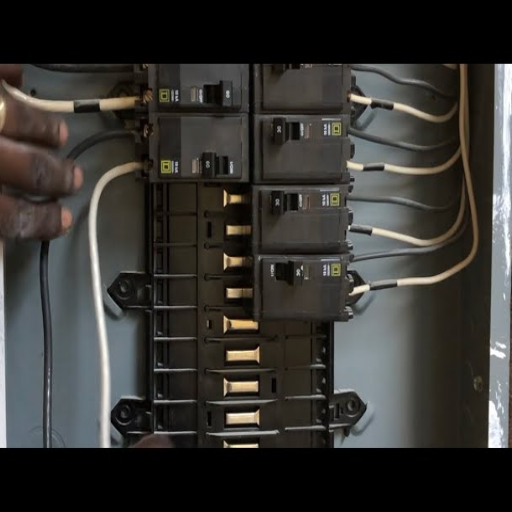

Saiz Wayar untuk Litar 60 Amp
Rujukan cepat: Apabila ia berkaitan dengan litar dengan beban 60 ampere, tolok wayar yang betul ialah 6 AWG untuk kuprum dan 4 AWG untuk aluminium, berdasarkan penarafan suhu biasa 75ยฐC (167ยฐF). Kapasiti wayar ini akan menghalang pemanasan dan dengan itu memastikan pengendalian arus yang selamat. Adalah dinasihatkan untuk menyemak spesifikasi wayar dan merujuk kepada kod elektrik tempatan untuk mematuhi peraturan kawasan serta piawaian keselamatan.
Memahami Saiz Wayar AWG
Sistem Tolok Wayar Amerika (AWG) disenaraikan sebagai kaedah pengukuran konsensus, yang diikuti terutamanya untuk menyatakan saiz atau kapasiti wayar elektrik. Wayar menjadi lebih tebal apabila nombor AWG berkurangan; ini, seterusnya, menjadikannya mampu mengendalikan arus yang lebih besar dengan rintangan yang sangat sedikit atau tiada terlalu panas. Contohnya ialah wayar kuprum 6 AWG, yang mempunyai diameter hampir 0.162 inci dan kapasiti pembawa arus berubah dalam 55 hingga 65 amp berdasarkan jenis penebat dan penarafan suhu. Wayar berat, contohnya, aluminium 4 AWG, walaupun mempunyai kekonduksian yang lebih rendah berbanding dengan tembaga, adalah lebih ringan dan lebih murah secara umum untuk pemasangan yang besar. Pilihan wayar yang betul ditentukan oleh amperage litar, penurunan voltan, jarak dan keadaan persekitaran. Ia amat perlu bukan sahaja untuk mematuhi peraturan saiz AWG tetapi juga untuk mematuhi peraturan elektrik tempatan untuk memastikan kebolehpercayaan dan keselamatan sistem.
Kawat Tembaga lwn Kawat Aluminium
Semasa membandingkan dawai kuprum dan dawai aluminium, sifat asas dan aplikasi yang berpotensi harus menjadi perhatian utama. Kawat tembaga mempunyai kadar kekonduksian yang menakjubkan, bermakna arus elektrik boleh dengan mudah melalui tembaga, dan ia tidak akan menghasilkan banyak haba berbanding aluminium. Kuprum juga hampir sama dengan keluli dalam kekuatannya dan malah akan menanggung kakisan dan pengoksidaan tanpa sebarang salutan pelindung. Oleh itu, selain sifat elektrik sebenar, tembaga berpotensi menjadi pilihan pertama untuk litar elektrik yang memerlukan prestasi hebat, kualiti tinggi dan kebolehpercayaan.
Sebaliknya, wayar aluminium jauh lebih ringan dan lebih murah, yang membuka penggunaan aluminium dalam pemasangan yang sangat besar atau sangat panjang. Satu-satunya titik tolak mengenai aluminium ialah ia mempunyai kira-kira 61% daripada kekonduksian tembaga, bermakna keratan rentas yang lebih besar diperlukan untuk menghantar arus yang sama. Tambahan pula, wayar aluminium mengembang dan mengecut lebih banyak dengan perubahan suhu, yang boleh menyebabkan sambungan terputus jika pengendalian dan penyelenggaraan yang betul tidak dilakukan.
Membuat keputusan yang tepat antara kuprum dan aluminium bergantung pada beberapa faktor, seperti amperage yang diperlukan, sifat persekitaran pemasangan dan had belanjawan. Tembaga adalah pilihan masa lalu yang paling biasa untuk aplikasi dengan ketahanan tinggi dan kurang permintaan penyelenggaraan; namun, ia masih agak mahal. Kawat aluminium boleh menjadi penyelesaian dalam kes di mana pemasangan ditentukan oleh berat dan kos bahan, tetapi pemasangan itu perlu menunjukkan pematuhan kepada amalan yang baik dan semua sambungan diperiksa dengan baik untuk mengelakkan terlalu panas atau longgar.
| Hartanah | Dawai tembaga | Kawat Aluminium |
|---|---|---|
| Kekonduksian | Cemerlang (100%) | Baik (61% daripada tembaga) |
| Berat | Lebih berat | Lighter |
| kos | Lebih mahal | Lebih murah |
| Ketahanan | Rintangan tinggi terhadap kakisan | Memerlukan penyelenggaraan yang betul |
| Pengembangan Suhu | Minimal | Lebih tinggi (boleh menyebabkan sambungan longgar) |
| Penggunaan Terbaik | Ketahanan tinggi, kurang penyelenggaraan | Pemasangan besar/panjang, projek mementingkan bajet |
Saiz Wayar Disyorkan untuk Litar 60 Amp
Memilih saiz wayar yang betul untuk litar 60 amp akan memerlukan semakan menyeluruh tentang ciri seperti bahan wayar, jenis dan panjang larian untuk mematuhi piawaian keselamatan dan memastikan prestasi terbaik. Secara amnya, konduktor kuprum memerlukan sekurang-kurangnya 6 wayar AWG. Untuk mengelakkan penurunan voltan, panjang di hujung paling jauh mungkin memerlukan sehingga 4 AWG. Dengan konduktor aluminium, sebaliknya, sekurang-kurangnya 4 AWG dicadangkan kerana aluminium mempunyai kekonduksian yang kurang daripada tembaga.
Jenis wayar adalah faktor yang sangat penting juga. Pemasangan dalaman dan kediaman kebanyakannya menggunakan wayar THHN atau THWN-2, yang sangat tahan lasak dan tahan haba, seperti jenis wayar biasa. Walau bagaimanapun, dalam pemasangan luar atau yang memerlukan kabel yang ditanam, kabel berkadar pengebumian langsung atau UF-B mungkin akan ditentukan, dengan itu dapat menahan bahaya yang wujud kepada alam sekitar. Adalah bijak untuk menyemak dengan Kod Elektrik Kebangsaan (NEC) dan peraturan tempatan untuk memastikan anda mematuhi, dan juga menggunakan juruelektrik berlesen untuk pemasangan supaya semua sambungan disahkan memenuhi piawaian keselamatan.
| Bahan Wayar | Saiz Kawat Minimum | Disyorkan untuk Larian Panjang | Jenis Wayar Biasa |
|---|---|---|---|
| Tembaga | 6 AWG | 4 AWG | THHN, THWN-2 |
| aluminium | 4 AWG | 2 AWG | THHN, THWN-2 |
| Luar/Terkubur (Tembaga) | 6 AWG | 4 AWG | UF-B, Pengkebumian Langsung Dinilai |
| Luar/Terkubur (Aluminium) | 4 AWG | 2 AWG | UF-B, Pengkebumian Langsung Dinilai |

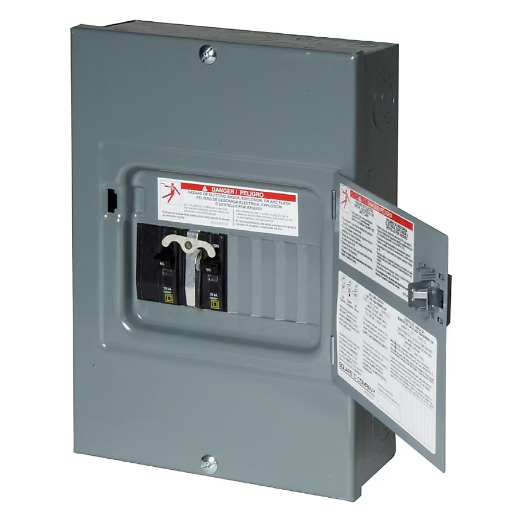

Memasang Sub Panel 60 Amp
Bahan yang Diperlukan
Apabila merancang untuk menyediakan subpanel 60 Amp, bahan berikut akan diperlukan:
Subpanel diberi nilai 60 A
Pemutus litar dua kutub 60 A untuk panel utama
Pendawaian tolok yang betul (biasanya kuprum 6 tolok atau aluminium 4 tolok, bergantung pada jenis wayar dan panjang larian)
Kawat pembumian dan batang pembumian (jika perlu)
Konduit dan kelengkapan yang berkaitan untuk pemasangan (jika pendawaian tertutup memerlukannya)
UF-B kabel atau wayar yang serupa untuk kegunaan luar atau bawah tanah (jika berkenaan)
Langkah Utama untuk Pemasangan
- Matikan: Langkah pertama dalam setiap proses ialah mematikan kuasa pada pemutus utama.
- Pemasangan Panel: Betulkan panel di kawasan yang sesuai iaitu Pematuhan kepada peraturan NEC tentang pelepasan dan akses.
- Pemasangan Wayar Pengumpan: Jalankan wayar penyuap saiz yang betul dari panel utama ke sub panel. Ia harus dipastikan bahawa wayar neutral dan tanah yang berasingan digunakan. Jika lebih daripada 100 kaki larian, maka pertimbangkan penurunan voltan, dan saiz wayar harus dilaraskan mengikut itu.
- Sambungan Sistem Pembumian: Sekiranya subpanel berada di dalam bangunan yang berasingan, pasangkan rod pembumian dan pasangkannya pada bas tanah subpanel. Dalam sub panel, bas neutral yang berasingan dan bas darat perlu dikekalkan.
- Pemasangan Pemutus Panel Utama: Pemutus kutub berkembar berkadar 60 A hendaklah diletakkan di dalam panel utama, dan wayar penyuap panas hendaklah disambung dengan selamat.
- Ujian Sistem: Setelah disahkan bahawa semua sambungan adalah ketat dan dijajarkan dengan betul, kuasa akan dipulihkan dan ujian dilakukan pada litar sub-panel untuk memastikan kefungsiannya.
Pertimbangan Penting
- Semak pematuhan NEC dan peraturan tempatan tentang saiz wayar, pembumian dan peletakan subpanel.
- Peralatan keselamatan, seperti alat bertebat dan penguji voltan, hendaklah sentiasa digunakan.
- Jika anda tidak biasa dengan sistem elektrik atau keperluan kod, mengupah juruelektrik berlesen amat disyorkan. Jika kerja elektrik tidak dilakukan dengan betul, ia boleh mendatangkan bahaya.
Panduan Pemasangan Langkah demi Langkah
Pertama, anda perlu meletakkan sub-panel berkenaan dengan panel utama. Pastikan lokasi yang anda pilih untuk pemasangan anda terpulang kepada semua NEC dan kod bangunan tempatan, terutamanya mengenai kawasan yang diperlukan, aliran udara yang betul dan dapat mencapainya dengan mudah.
Subpanel yang akan anda beli harus mempunyai penarafan beban elektrik untuk dapat mengekalkan beban yang anda inginkan. Semak keserasian panel utama dan kemudian wayar dengan tolok yang betul berdasarkan amperage yang dinilai. Secara amnya, subpanel 60-amp memerlukan wayar 6-tolok manakala subpanel 100-amp memerlukan wayar 4-tolok. Pastikan keperluan anda mengikut spesifikasi kod.
Potong yang utama panel kuasa sebelum anda mula. Dengan cara ini, sistem akan dinyahtenagakan apabila anda sebaik sahaja pemutus utama dimatikan, dan tiada kerja elektrik akan terjejas. Pastikan kuasa dimatikan dengan memeriksa semua litar yang masuk ke kawasan di mana subpanel akan dipasang dengan penguji voltan bukan sentuhan.
Langkah seterusnya ialah menjalankan penyuap kuasa dari sumber kuasa utama ke sub-panel. Kabel boleh masuk melalui saluran atau dulang kabel, seperti yang diperlukan oleh NEC. Pastikan kabel selamat dan terdapat kelonggaran yang mencukupi untuk sambungan yang betul pada kedua-dua panel.
Sub-panel mesti diikat dengan selamat pada dinding yang sesuai dengan pengikat yang sesuai. Ia harus boleh diakses dan pada kedudukan tahap. Wayar penyuap disambungkan ke lug panel; arahan ini adalah untuk model khusus panel daripada pengilang.
Dalam sub-panel, wayar tanah dan neutral hendaklah diasingkan untuk mengelakkan suapan belakang. NEC memerlukan bas neutral tidak dibumikan jika ia berada di dalam kepungan sub-panel. Pembumian perlu dilakukan melalui bar bas tanah yang berasingan.
Pada bar bas sub-panel, letakkan pemutus litar untuk litar individu yang anda ingin jalankan. Pastikan pemutus serasi dengan sub-panel. Sambungkan wayar litar ke terminal yang sepadan dan pastikan semua sambungan adalah ketat.
Setelah semua sambungan diperiksa untuk mematuhi kod dan pemasangan sub-panel ditanda selesai, hidupkan kuasa pada pemutus utama sekali lagi dan kemudian periksa litar sub-panel dengan voltmeter atau multimeter untuk menguji sama ada ia berfungsi dengan betul.
Adalah dinasihatkan untuk mengatur pemeriksaan yang dilakukan oleh pihak berkuasa tempatan atau oleh juruelektrik profesional berlesen untuk mengesahkan bahawa pemasangan mematuhi kod keselamatan dan bangunan. Pembetulan harus dilakukan sebelum memberikan kuasa kepada subpanel. Sekiranya garis panduan dipatuhi dengan teliti dan semua peraturan pihak berkuasa dipatuhi, pemasangan sub-panel boleh dilakukan dengan lancar dan selamat.
Alat dan Bahan yang Diperlukan
- Unit Sub Panel โ Adalah penting untuk memilih sub-panel yang direka khusus untuk memenuhi keperluan amperage dan litar sistem anda.
- Breakers litar โ Pastikan bahawa pemutus litar sub-panel anda, serta pemutus panel servis utama, akan serasi antara satu sama lain.
- Saluran Elektrik โ Saiz dan jenis yang betul mesti digunakan, bergantung pada kod tempatan dan keadaan pemasangan, seperti PVC atau konduit logam.
- Wire โ Wayar panas, neutral dan tanah mesti dipilih mengikut penilaiannya, berdasarkan amperage dan jarak subpanel dari panel utama.
- Rod dan Wayar Pembumian โ Ini diperlukan untuk pembumian yang betul seperti yang diperlukan oleh kod elektrik tempatan.
- Skru dan Penanda โ Ia hendaklah digunakan untuk pemasangan sub-panel dan konduit dengan mengikatnya pada dinding atau struktur.
- Penguji Voltan atau Multimeter โ Ia adalah perlu untuk tujuan menyemak sambungan dan mengesahkan gangguan bekalan elektrik.
- Penebuk Kalah Mati Kotak Elektrik โ Mereka akan diperlukan untuk membuat bukaan di dinding sub-panel untuk membolehkan laluan saluran.
- Pita Ikan โ Ini adalah untuk menarik wayar melalui saluran atau ruang kecil.
- Penjalur Wayar, Playar dan Pemutar Skru โ Ini adalah alat asas untuk menyediakan dan menyambung wayar.
- Gerudi dan Bit โ Ia adalah untuk pemasangan panel dan juga untuk membuat lubang untuk saluran.
- Pita Elektrik dan Penyambung Wayar โ Ini adalah untuk penutup dan penebat sambungan wayar.
Apabila anda mempunyai semua bahan dan alat yang disediakan terlebih dahulu, anda akan dapat menjalankan proses pemasangan tanpa sebarang kerumitan dan mengikut peraturan keselamatan. Sentiasa semak keperluan Kod Elektrik Kebangsaan (NEC) dan peraturan tempatan sebelum memulakan kerja.
Keselamatan Langkah berjaga-jaga
Amaran: Adalah penting untuk mengutamakan keselamatan sepanjang proses pemasangan peralatan elektrik untuk mengelakkan kemalangan, kecederaan dan kerosakan pada peralatan. Ambil langkah berjaga-jaga ini dengan serius dan ikuti dengan teliti:
- Potongan Kuasa โ Sebelum meneruskan pemasangan, pastikan anda mematikan dan mengunci semua sumber kuasa yang akan terjejas menggunakan prosedur lockout/tagout (LOTO), sekali gus mengelakkan sepenuhnya kemungkinan renjatan elektrik.
- PPE (Peralatan Pelindung Diri) โ Untuk melindungi diri anda daripada potensi bahaya setakat yang mungkin, pakai pakaian pelindung yang betul, seperti sarung tangan berpenebat, cermin mata keselamatan dan kasut tidak konduktif.
- Semak Alat dan Peralatan โ Kendalikan hanya alat berpenebat dan diperakui, memeriksanya untuk kerosakan atau haus yang boleh membahayakan keselamatan.
- Pembumian dan Ikatan โ Pastikan sambungan elektrik dibumikan dengan betul dan diikat untuk mengelakkan kerosakan elektrik dan mematuhi piawaian NEC.
- Tidak kepada Persekitaran Basah โ Bekerja di kawasan basah adalah dilarang kerana kelembapan meningkatkan risiko kejutan elektrik. Sentiasa pastikan alatan dan peralatan kering.
- Pendawaian dengan Betul โ Periksa segala-galanya dua kali: sambungan wayar, saiz dan penebat โ ini semua tentang pematuhan piawai dan mengelakkan beban lampau atau litar pintas.
- Pencegahan Kebakaran โ Sentiasa sediakan alat pemadam api berkadar elektrik dalam jangkauan. Jangan sekali-kali menggunakan air untuk memadamkan api elektrik.
Mengikuti langkah berjaga-jaga ini bukan sahaja memastikan anda mematuhi piawaian keselamatan tetapi juga mengurangkan kemungkinan kemalangan semasa proses pemasangan. Sentiasa semak cadangan NEC terkini, dan, jika ragu-ragu, berunding dengan juruelektrik berlesen untuk pemasangan yang rumit.

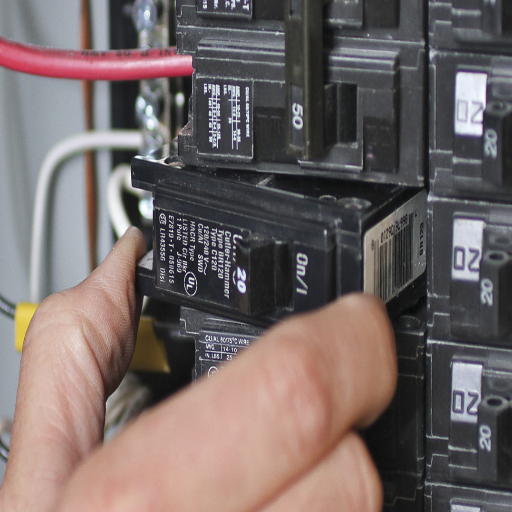

Pertimbangan Jatuh Voltan
Penurunan voltan ialah istilah yang digunakan untuk menunjukkan penurunan voltan apabila arus elektrik mengalir melalui bahan konduktif, yang dikaitkan dengan rintangan. Jika penurunan voltan terlalu tinggi, ia boleh menyebabkan peralatan tidak berfungsi, kecekapan yang lebih rendah, atau malah kemusnahan bahagian elektrik. Langkah-langkah berikut boleh diambil untuk mengurangkan penurunan voltan: Saiz Konduktor โ Penggunaan konduktor bersaiz betul adalah penting. Konduktor yang lebih besar mempunyai rintangan yang lebih rendah dan, oleh itu, diperlukan untuk larian kabel yang panjang atau litar arus tinggi. Jarak โ Jarak pendawaian hendaklah diminimumkan. Semakin jauh jarak, semakin banyak penurunan voltan akan berlaku. Bahan โ Penggunaan konduktor yang diperbuat daripada bahan yang sangat konduktif, seperti kuprum, yang kurang cekap daripada aluminium untuk hanya beberapa aplikasi, adalah disyorkan. Beban - Litar tidak boleh dimuatkan melebihi kapasiti yang direka bentuk, kerana semakin tinggi arus, semakin besar penurunan voltan. Untuk pengiraan yang tepat, ikut peraturan Kod Elektrik Kebangsaan (NEC) atau gunakan formula pengiraan penurunan voltan untuk memastikan pematuhan dan prestasi sistem pada tahap terbaik.
Apakah Penurunan Voltan?
Penurunan voltan ditakrifkan sebagai penurunan voltan merentasi panjang litar yang disebabkan oleh rintangan atau kapasiti bahan pengalir. Pengaliran arus elektrik melalui konduktor membawa kepada beberapa tenaga dilesapkan sebagai haba, yang seterusnya merendahkan voltan yang terdapat pada hujung beban litar. Faktor utama yang mempengaruhi penurunan voltan termasuk panjang dan diameter konduktor, bahannya (tembaga, aluminium, dll.), dan arus yang mengalir melaluinya. Penurunan voltan tinggi boleh mengakibatkan kerosakan peralatan, kecekapan yang lebih rendah, dan juga kerosakan pada sistem elektrik. Oleh itu, untuk menghapuskan penurunan voltan, jurutera elektrik menggunakan saiz konduktor yang betul, pengecilan panjang litar, dan mengikut piawaian mengikut NEC atau IEC jika berkenaan.
Mengira Kejatuhan Voltan untuk 150 Kaki
Untuk menentukan penurunan voltan merentasi litar dengan panjang 150 kaki, seseorang perlu mengambil kira beberapa aspek, seperti jenis konduktor, saiz wayar, beban arus, dan penarafan voltan. Formula asas untuk penurunan voltan dalam litar fasa tunggal ialah:
Kejatuhan Voltan (V) = (2 ร Panjang ร Arus ร Kerintangan) รท Luas Keratan Rentas
Sekarang, mengira untuk litar 150 kaki dengan konduktor kuprum yang mempunyai arus 20 amp pada voltan 120 volt dan menggunakan saiz konduktor 10 AWG (yang mempunyai kerintangan kira-kira 1.21 ohm setiap 1,000 kaki ), kita akan mempunyai pengiraan berikut:
- Jumlah panjang litar (150 kaki untuk setiap arah) hendaklah ditukar kepada 300 kaki.
- Sekarang, darabkan panjang (300 kaki) dengan arus (20 amp) untuk mendapatkan 6,000.
- Kemudian, hasil ini didarabkan dengan kerintangan kuprum (0.00121 ohm per kaki untuk 10 AWG) untuk mendapatkan 7.26.
- Seterusnya, bahagikan dengan luas keratan rentas wayar 10 AWG (kira-kira 10.37 mmยฒ), yang bersamaan dengan menukar daripada ukuran kerintangan standard.
Ini akhirnya menghasilkan nilai penurunan volt sekitar 3.5 volt atau hampir 2.92% daripada jumlah voltan. Piawaian biasanya mengesyorkan mengekalkan penurunan voltan di bawah 5% untuk prestasi terbaik; oleh itu, angka ini sudah boleh diterima. Untuk jarak yang lebih jauh atau arus yang lebih besar, saiz wayar mungkin perlu ditingkatkan kepada 8 AWG atau lebih untuk memastikan voltan stabil.
Sentiasa semak dengan kod dan peraturan elektrik tempatan yang berkaitan, yang mungkin mengenakan syarat tambahan untuk saiz konduktor dan toleransi kejatuhan voltan untuk menjamin pematuhan dan keselamatan.
| Jarak | Saiz Wayar (Tembaga) | Semasa (Amps) | Kejatuhan Voltan (%) | Cadangan |
|---|---|---|---|---|
| Hingga 50 kaki | 6 AWG | 60 | <2% | Diterima |
| Kaki 50-100 | 6 AWG | 60 | 2-3% | Diterima |
| Kaki 100-150 | 4 AWG | 60 | 3-4% | Disyorkan |
| Lebih 150 kaki | 2 AWG atau lebih besar | 60 | <5% | diperlukan |
Kesan pada Pemilihan Saiz Wayar
Proses memilih saiz wayar adalah langkah yang sangat penting semasa reka bentuk sistem elektrik. Faktor utama yang memberi kesan kepada pemilihan yang betul, yang mesti merupakan gabungan keselamatan dan kecekapan yang baik, ialah ampacity, penurunan voltan, keadaan di mana wayar akan dipasang, dan jenis logam yang digunakan untuk wayar.
Keperluan Ampacity
Ampacity ialah arus maksimum yang boleh dibawa oleh wayar tanpa terlalu panas. Ia bergantung kepada beberapa faktor, termasuk diameter wayar, jenis penebat, dan suhu sekeliling. Sebagai contoh, dalam litar 30-amp, saiz wayar minimum 10 AWG tembaga biasanya ditentukan mengikut kod elektrik standard, manakala beban arus yang lebih besar mungkin memerlukan wayar 8 AWG atau 6 AWG untuk operasi yang selamat. Adalah sangat penting untuk memadankan saiz wayar yang dipilih dengan keperluan beban supaya tiada bahaya terlalu panas dan kebakaran dicipta.
Pertimbangan Jatuh Voltan
Penurunan voltan adalah isu yang sangat penting untuk ditangani apabila mereka perlu menjalankan kabel panjang. Sebagai contoh, jika jumlah panjang litar ialah 100 kaki dan 20 amp mengalir melaluinya, penurunan voltan untuk konduktor 12 AWG ialah kira-kira 3.3%, iaitu di bawah had maksimum yang dibenarkan iaitu 5%. Situasi lain ialah jika panjangnya dinaikkan kepada 200 kaki, maka, untuk mengehadkan penurunan voltan, seseorang mungkin perlu menggunakan saiz wayar 10 AWG sebaliknya. Jurutera biasanya menggunakan kalkulator atau formula penurunan voltan untuk meramal dan mencegah kehilangan jenis ini berlaku dalam persediaan yang ditentukan.
Bahan dan Suhu
Jenis wayar yang digunakan mempunyai kesan yang besar terhadap prestasi litar. Apabila ia datang kepada tembaga, yang mempunyai kekonduksian yang lebih tinggi, ia biasanya lebih disukai berbanding aluminium untuk pendawaian kediaman dan komersial. Suhu memainkan peranan yang sangat penting juga; konduktor yang berada di kawasan panas mungkin perlu dinyahkadar, yang kemudiannya akan menyebabkan pemilihan saiz wayar yang lebih besar untuk memastikan aliran arus (ampacity) stabil. Contohnya, wayar yang dinilai berfungsi pada 90ยฐC dalam konduit yang mempunyai suhu lebih tinggi daripada 30ยฐC mungkin hanya perlu membawa kapasiti arus yang kecil.
Pematuhan Kawal Selia dan Keadaan Persekitaran
Mengikuti kod elektrik tempatan, contohnya, NEC (National Electrical Code) di AS, menjamin pematuhan keselamatan. Selain itu, aspek persekitaran seperti lembapan atau suasana menghakis perlu dipertimbangkan, yang mungkin memerlukan salutan khas, jenis penebat atau konduit untuk digunakan. Dalam kes pemasangan luar dan bawah tanah, wayar UF (Underground Feeder) dan THWN (Thermoplastic Heat and Water-resistant Nylon-coated) adalah wayar yang memberikan prestasi yang baik dari segi ketahanan.
Setelah semua faktor ini telah diambil kira, ia menjadi pemilihan saiz wayar yang sangat terperinci dan ditempah berdasarkan keperluan aplikasi tertentu, yang seterusnya menjamin sistem elektrik selamat dan cekap.
Soalan Lazim Mengenai Litar 60 Amp
Jika anda menggunakan litar 60-amp, ia akan dapat membekalkan kuasa untuk elektrik asas rumah kecil atau kabin. Keperluan asas ini boleh termasuk pencahayaan, peralatan kecil dan pemanasan atau penyejukan terhad. Tetapi litar 60-amp pastinya tidak mencukupi untuk rumah moden dan lebih besar yang bergantung pada peranti berkuasa tinggi seperti penghawa dingin pusat, dapur elektrik, atau bahkan beberapa peralatan besar pada masa yang sama. Untuk berada di bahagian yang selamat dan untuk mengelakkan sebarang kesulitan, adalah disyorkan bahawa rumah standard harus mempunyai perkhidmatan 100-200 amp kuasa elektrik.
Biasanya, 6 AWG tembaga atau 4 AWG aluminium ialah saiz wayar yang sesuai untuk litar 60-amp. Tetapi berdasarkan jenis wayar dan faktor pemasangan seperti suhu, jenis penebat dan jarak, pemilihan boleh berubah. Kod Elektrik Kebangsaan (NEC) atau juruelektrik berlesen hendaklah sentiasa dirujuk untuk mengesahkan saiz wayar untuk kes tertentu anda.
Ya, pemutus 60 amp boleh membekalkan subpanel, asalkan subpanel dinilai untuk sekurang-kurangnya 60 amp atau lebih. Selain itu, wayar yang menyambungkan panel utama dan subpanel harus dapat mengendalikan amperage dan memastikan pembumian dan ikatan yang betul disediakan untuk keselamatan. Sentiasa ikuti kod dan peraturan tempatan.
Pendawaian subpanel 60-amp memerlukan menggunakan konduktor yang boleh menahan sekurang-kurangnya 60 amp. Untuk isi rumah, ini biasanya bermaksud pilihan dawai tembaga 6-tolok atau dawai aluminium 4-tolok. Juga, wayar mesti sesuai untuk persekitaran; THHN atau THWN-2 biasanya baik untuk pendawaian dalaman, tetapi untuk pemasangan luar, wayar UF-B atau wayar dalam konduit diperlukan. Selain itu, susunan 4 wayar adalah satu kemestian, terdiri daripada dua wayar panas, satu wayar neutral, dan satu wayar pembumian berasingan. Pastikan bahawa pendawaian mematuhi Kod Elektrik Kebangsaan (NEC) serta peraturan tempatan. Untuk menentukan jenis dan saiz wayar dengan tepat, ambil kira penurunan voltan untuk jangka masa panjang, dan mungkin, berunding dengan juruelektrik berlesen.
Sesungguhnya, adalah mungkin untuk menggunakan wayar 4 AWG untuk litar 60-amp. Kod Elektrik Kebangsaan (NEC) menyatakan bahawa dalam keadaan biasa, wayar kuprum 4 AWG mempunyai penarafan arus maksimum 70 amp, yang oleh itu sesuai untuk litar 60 ampacity. Walau bagaimanapun, suhu ambien, serta jenis penebat dan keadaan pemasangan, antara lain, perlu dipertimbangkan untuk memberikan keselamatan dan pematuhan. Sentiasa semak dengan kod elektrik tempatan anda untuk mendapatkan maklumat khusus atau minta nasihat juruelektrik berlesen.
Untuk subpanel 60 amp, anda memerlukan pemutus kutub dua 60 amp dalam panel utama. Pemutus ini mesti dinilai secara khusus untuk 60 amp dan harus serasi dengan spesifikasi panel utama anda. Kod Elektrik Kebangsaan (NEC) menyatakan bahawa dalam keadaan biasa, wayar kuprum 4 AWG mempunyai penarafan arus maksimum 70 amp, yang oleh itu sesuai untuk litar 60 ampacity. Walau bagaimanapun, suhu ambien, serta jenis penebat dan keadaan pemasangan, antara lain, perlu dipertimbangkan untuk memberikan keselamatan dan pematuhan. Sentiasa semak dengan kod elektrik tempatan anda untuk mendapatkan maklumat khusus atau minta nasihat juruelektrik berlesen.
Ringkasan dan Pengambilan Utama
Perkara Penting untuk Diingati
- Saiz wayar yang betul adalah kritikal: Untuk litar 60 amp, gunakan 6 AWG tembaga atau 4 AWG wayar aluminium sebagai standard minimum.
- Perkara Jarak: Untuk larian melebihi 100 kaki, pertimbangkan untuk menaik taraf kepada saiz wayar yang lebih besar (4 AWG tembaga atau 2 AWG aluminium) untuk meminimumkan penurunan voltan.
- Pemilihan Jenis Wayar: Gunakan THHN atau THWN-2 untuk pemasangan dalaman, dan UF-B atau wayar yang dilindungi konduit untuk aplikasi luar atau bawah tanah.
- Utamakan keselamatan: Sentiasa matikan kuasa pada pemutus utama sebelum memulakan sebarang kerja elektrik, dan gunakan peralatan pelindung diri yang betul.
- Keperluan Pembumian: Kekalkan bas neutral dan bas darat yang berasingan dalam subpanel, dan pasangkan rod pembumian jika subpanel berada di dalam bangunan yang berasingan.
- Pematuhan Kod: Ikuti Kod Elektrik Kebangsaan (NEC) dan peraturan tempatan sepanjang proses pemasangan.
- Had Penurunan Voltan: Pastikan penurunan voltan di bawah 5% untuk prestasi optimum. Kira penurunan voltan untuk larian wayar yang panjang dan laraskan saiz wayar dengan sewajarnya.
- Perundingan Profesional: Apabila ragu-ragu, sentiasa berunding dengan atau mengupah juruelektrik berlesen untuk memastikan pemasangan yang selamat dan patuh.
- Pemeriksaan Diperlukan: Banyak bidang kuasa memerlukan permit dan pemeriksaan untuk pemasangan subpanelโsemak keperluan tempatan anda sebelum memulakan kerja.
Kesimpulan
Memasang subpanel 60-amp ialah projek elektrik penting yang memerlukan perancangan teliti, bahan yang betul dan pematuhan ketat kepada piawaian keselamatan dan kod elektrik. Saiz wayar yang betul adalah asas kepada keselamatan dan kecekapan sistem elektrik anda, mencegah bahaya seperti terlalu panas, penurunan voltan dan potensi risiko kebakaran. Dengan memahami perbezaan antara wayar tembaga dan aluminium, mengira penurunan voltan untuk jarak pemasangan khusus anda, dan mengikut garis panduan Kod Elektrik Kebangsaan, anda boleh memastikan pemasangan berjaya.
Ingat bahawa walaupun wayar kuprum 6 AWG atau wayar aluminium 4 AWG adalah standard untuk kebanyakan litar 60 amp, situasi khusus anda mungkin memerlukan pelarasan berdasarkan jarak, keadaan persekitaran dan keperluan kod setempat. Pelaburan dalam saiz wayar yang betul dan pemasangan profesional akan membayar dividen dari segi keselamatan, kebolehpercayaan dan ketenangan fikiran.
Peringatan Keselamatan Akhir: Kerja elektrik boleh berbahaya dan hanya boleh dilakukan oleh individu yang berkelayakan. Jika anda kurang pengalaman dengan sistem elektrik atau berasa tidak pasti tentang mana-mana aspek pemasangan, adalah lebih baik untuk mengupah juruelektrik berlesen. Kos pemasangan profesional adalah minimum berbanding dengan potensi risiko kerja elektrik yang tidak betul, yang boleh termasuk kerosakan harta benda, kecederaan diri, atau kehilangan nyawa. Jangan sekali-kali berkompromi dengan keselamatan elektrikโkesejahteraan keluarga anda bergantung padanya.
Perlukan Bantuan Profesional?
Sentiasa berunding dengan juruelektrik berlesen untuk pemasangan dan pemeriksaan yang kompleks. Mereka mempunyai kepakaran, alatan dan pengetahuan untuk memastikan sistem elektrik anda selamat, cekap dan mengikut kod.
Sumber Rujukan
1. Kajian Sistem Elektrik di Fakulti Kejuruteraan Universiti Udayana, Bukit Jimbaran
2. Perkembangan Teknologi WPT Microwave untuk Aplikasi SSPS
3. Reka Bentuk dan Penilaian Sistem Pengepaman Air Tanah Berkuasa Suria
Soalan Lazim (Soalan Lazim)
Apakah saiz wayar yang diperlukan untuk sub-panel 60-amp?
Biasanya, wayar kuprum 6 AWG atau wayar aluminium 4 AWG disyorkan untuk subpanel 60 amp. Saiz wayar yang betul mesti dipilih untuk mengekalkan keselamatan dan kecekapan dalam sistem, terutamanya dalam aplikasi amperage tinggi.
Bagaimanakah saya mensaiz wayar untuk litar 60-amp?
Berkenaan dengan saiz wayar litar 60-amp, jarak memainkan peranan penting. Di samping itu, seseorang mesti mengambil perhatian tentang jenis wayar (tembaga atau aluminium), jarak dari panel yang ditetapkan, dan penurunan voltan yang boleh berlaku. Sudah tentu, jika jaraknya kurang daripada 150 kaki, seseorang boleh menggunakan dawai tembaga 6 AWG atau dawai aluminium 4 AWG.
Adakah wayar kuprum 8 AWG sesuai untuk subpanel 60 amp?
Wayar kuprum 8 AWG tidak disyorkan untuk digunakan untuk subpanel 60 60 amp. Sebarang wayar yang digunakan mesti boleh mengendalikan beban dengan selamat. Gunakan wayar kuprum 6 AWG atau wayar aluminium 4 AWG untuk hasil terbaik.
Apakah keperluan untuk memasang pemutus 60-amp dalam panel utama?
Dalam memasang pemutus ini, adalah penting untuk memastikan bahawa panel utama boleh menanggung beban tambahan dan bahawa saiz pendawaian adalah mencukupi. Pemutus ini juga harus muat dengan wayar tolok yang digunakan secara meluas - dawai tembaga 6 AWG atau wayar aluminium 4 AWG.
Adakah perkhidmatan 60-amp bagus untuk garaj berkembar?
Perkhidmatan 60-amp akan, secara amnya, memenuhi tujuan untuk garaj yang terpisah, terutamanya jika ia adalah untuk mengendalikan alatan asas dan pencahayaan. Sekiranya terdapat rancangan untuk menjalankan peralatan berat atau berbilang peranti permintaan tinggi pada masa yang sama, seseorang harus melihat ke dalam subpanel 100 amp untuk kapasiti yang lebih.
Apakah yang membezakan subpanel 60-amp daripada subpanel 100-amp?
Perbezaan utama antara subpanel 60-amp dan subpanel 100-amp ialah kapasiti arus sekunder. Subpanel 100 amp boleh mengambil beban elektrik yang lebih tinggi dan sesuai untuk rumah yang lebih besar atau untuk aplikasi keperluan kuasa yang lebih tinggi. Sebaliknya, subpanel 60 amp biasanya digunakan untuk kerja atau rumah yang lebih kecil.
Sejauh manakah 60 wayar servis 60-amp boleh berjalan tanpa penurunan voltan?
Jarak maksimum untuk sebarang wayar servis 60 amp bergantung sepenuhnya pada saiz dan jenis wayar. Contohnya, dengan wayar tembaga 6 AWG, anda boleh menjalankannya kira-kira 150 kaki. Untuk jarak yang lebih jauh, tambahkan saiz wayar untuk memastikan kecekapan.
Apakah wayar tolok yang perlu saya gunakan untuk 60 amp?
Untuk perkhidmatan 60 amp, gunakan wayar kuprum 6 AWG atau wayar aluminium 4 AWG. Saiz wayar ini akan membawa amp dengan selamat tanpa pemanasan yang berlebihan dan akan menggalakkan pengendalian sistem elektrik yang cekap.
Apakah tujuan peralatan dibumikan dalam subpanel 60 amp?
Pembumian peralatan dalam subpanel 60 amp bertindak sebagai ciri keselamatan, menawarkan laluan untuk kerosakan elektrik yang boleh menyebabkan bahaya kejutan atau kerosakan peralatan. Adalah penting bahawa wayar pembumian disambungkan dengan betul seperti yang ditetapkan oleh NEC.
