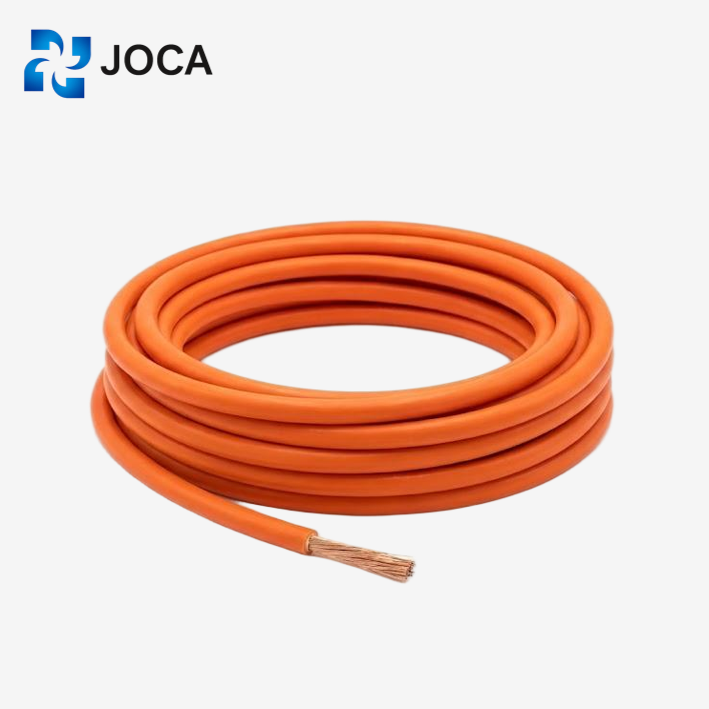

ES-H09V-F
Cabo de bateria sem revestimento, isolado em PVC e resistente ao calor até 90 °C, para sistemas de armazenamento de energia elétrica.
Tensão nominal: CC 900V.
Classificação de temperatura: -20°C a +90°C (máximo contínuo).
Normas: Em conformidade com as normas PPP 58049A e CQC1143.
Estrutura: Isolamento em PVC resistente ao calor, sem revestimento, condutor flexível Classe 5/6.
Aplicação: Conexão do lado CC para sistemas de armazenamento de energia (módulos de bateria, clusters e caixas de combinação).
Raio de curvatura: 5D.
Corte transversal: 4mm² – 240mm² .
- Processamento rápido de amostras com soluções personalizadas
- Materiais de alta qualidade
- Opções de preços acessíveis
- Entrega internacional
- Para melhor proteção de dados, certifique-se de que todos os uploads sejam seguros
Economize pelo menos 30% em média
-
Descrição do Produto
ES-H09V-F: Descrição e especificações do produto
O ES-H09V-F/H é um cabo de conexão de bateria especializado da JOCA. especificamente Este cabo unipolar, projetado para aplicações de 900 V CC, possui isolamento em PVC resistente ao calor e um design de condutor flexível, sendo ideal para o lado CC de Sistemas de Armazenamento de Energia Elétrica (ESS). Como resultadoÉ perfeito para conectar módulos de bateria, clusters e caixas de combinação. Além dissoFabricamos todos os nossos cabos em estrita conformidade com as normas PPP 58049A e CQC1143 para garantir segurança e confiabilidade.
-
Vantagens
ES-H09V-F: Benefícios e Características
Otimizado para armazenamento de energia: Projetado especificamente para conexões CC entre baterias e caixas de junção em sistemas de armazenamento de energia (ESS).
Classificação de alta tensão: Suporta uma tensão nominal de 900V DC, adequado para arquiteturas modernas de sistemas de baterias CC.
Resistente ao calor: Construído com Isolamento de PVC capaz de suportar uma temperatura máxima contínua do condutor de + 90 ° C .
Flexibilidade Superior: Utiliza condutores flexíveis de classe 5 ou classe 6 com um raio de curvatura reduzido de 5D, permitindo fácil instalação em gabinetes de baterias compactos.
Ampla Faixa de Operação: Desempenho confiável em ambientes operacionais tão baixos quanto -20 ° C
Dimensões/parâmetros
| Seção transversal nominal (mm2) | Classe de Maestro | Espessura do Isolamento (mm) | Limite superior do diâmetro externo médio (mm) | Peso de referência do cabo (kg/km) | Resistência CC máxima - Sem galvanoplastia (Ohm/km) | Resistência CC máxima - Galvanoplastia (Ohm/km) |
|---|---|---|---|---|---|---|
| 4 | 5 | 1.0 | 5.20 | 48 | 4.95 | 5.09 |
| 4 | 6 | 1.0 | 5.20 | 51 | 4.95 | 5.09 |
| 6 | 5 | 1.0 | 5.80 | 68 | 3.30 | 3.39 |
| 6 | 6 | 1.0 | 5.80 | 73 | 3.30 | 3.39 |
| 10 | 5 | 1.0 | 6.80 | 113 | 1.91 | 1.95 |
| 10 | 6 | 1.0 | 6.80 | 112 | 1.91 | 1.95 |
| 16 | 5 | 1.0 | 8.10 | 167 | 1.21 | 1.24 |
| 16 | 6 | 1.0 | 8.10 | 166 | 1.21 | 1.24 |
| 25 | 5 | 1.2 | 10.20 | 255 | 0.780 | 0.795 |
| 25 | 6 | 1.2 | 10.20 | 265 | 0.780 | 0.795 |
| 35 | 5 | 1.2 | 11.70 | 347 | 0.554 | 0.565 |
| 35 | 6 | 1.2 | 11.70 | 351 | 0.554 | 0.565 |
| 50 | 5 | 1.4 | 13.90 | 493 | 0.386 | 0.393 |
| 50 | 6 | 1.4 | 13.90 | 498 | 0.386 | 0.393 |
| 70 | 5 | 1.4 | 16.00 | 686 | 0.272 | 0.277 |
| 70 | 6 | 1.4 | 16.00 | 713 | 0.272 | 0.277 |
| 95 | 5 | 1.6 | 18.20 | 931 | 0.206 | 0.210 |
| 95 | 6 | 1.6 | 18.20 | 951 | 0.206 | 0.210 |
| 120 | 5 | 1.6 | 20.20 | 1160 | 0.161 | 0.164 |
| 120 | 6 | 1.6 | 20.20 | 1143 | 0.161 | 0.164 |
| 150 | 5 | 1.8 | 22.50 | 1445 | 0.129 | 0.132 |
| 150 | 6 | 1.8 | 22.50 | 1425 | 0.129 | 0.132 |
| 185 | 5 | 2.0 | 24.90 | 1776 | 0.106 | 0.108 |
| 185 | 6 | 2.0 | 24.90 | 1763 | 0.106 | 0.108 |
| 240 | 5 | 2.2 | 28.40 | 2301 | 0.0801 | 0.0817 |
-
Processos de produção de cabos de bateria
Para garantir a transmissão ideal de energia, a JOCA active fabrica cabos de bateria de alto desempenho utilizando tecnologia avançada de extrusão. Além disso,Este processo automatizado integra a fiação fina de cobre com isolamento de precisão para garantir uma espessura consistente. Além dissoProjetamos esses cabos para resistir eficazmente a ácidos de bateria, óleo e altas temperaturas. ConsequentementeNossos rigorosos testes de qualidade garantem que cada cabo ofereça conectividade confiável e atenda estritamente aos padrões internacionais de segurança.
Embalagem para envio
Para atender às diversas necessidades de transporte, existem muitos métodos de embalagem que podem ser usados.
Tem mais perguntas?
P: Qual é a principal aplicação do cabo ES-H09V-F/H?
A: É utilizado para a conexão do lado CC em sistemas de armazenamento de energia elétrica, especificamente entre módulos de bateria, conjuntos de baterias e caixas de junção.
P: Qual é a tensão nominal deste cabo?
R: O cabo é classificado para 900V DC (indicado pelo código “H09”).
P: Este cabo possui uma bainha externa?
A: Não, o ES-H09V-F/H é um desembainhado projeto de cabos.
P: Qual o material isolante utilizado?
A: Utiliza um material resistente ao calor. PVC (cloreto de polivinila) Mistura para isolamento.
P: Qual é a temperatura máxima de operação?
A: A temperatura máxima de operação contínua permitida para o condutor é + 90 ° C .
P: Qual é o raio de curvatura mínimo durante a instalação?
A: Como um cabo sem revestimento, o raio de curvatura mínimo é 5D (5 vezes o diâmetro externo do cabo).
P: Quais normas de conformidade este produto atende?
A: É fabricado de acordo com PPP 58049A e CQC1143 padrões .
P: Quais são as bitolas de condutores disponíveis para este modelo?
A: O cabo é produzido em seções transversais nominais que variam de 4 mm² a 240 mm² .
