Noções básicas sobre fiação de calibre 12: um guia abrangente para fio elétrico 12 AWG

Para diferentes finalidades, mas ainda tendo em mente a segurança, a eficiência e o desempenho, entre outras coisas, a bitola correta do fio deve ser escolhida na fiação elétrica. Esta exposição fornece uma compreensão detalhada do fio de bitola 12 (12 AWG), incluindo suas especificações, benefícios e usos típicos. Ao investigar este tamanho específico do ponto de vista técnico, pode-se saber o que ele pode ou não fazer, permitindo assim tomar boas decisões na hora de realizar projetos elétricos residenciais/comerciais. Você pode ser eletricista, alguém que gosta de fazer as coisas sozinho ou apenas alguém em busca de melhores conhecimentos sobre eletricidade – de qualquer forma; minha exposição atuará como sua companheira perfeita em todas essas complexidades de sistemas de fiação de bitola doze.

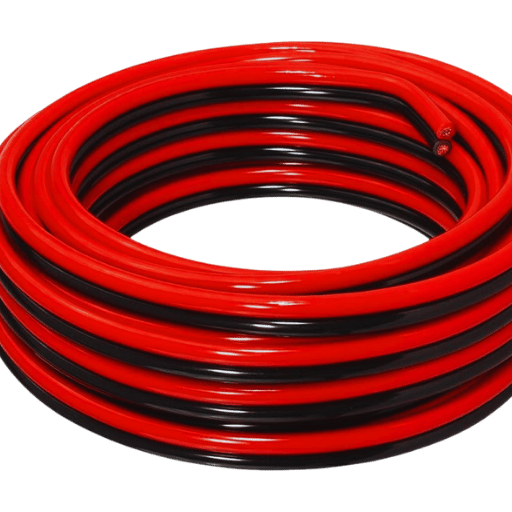

O que é fiação de calibre 12?

O que significa 12 AWG em fios elétricos?

No sistema American Wire Gauge (AWG), “12 AWG” denota uma determinada bitola de fio. O diâmetro do fio elétrico é medido usando este sistema. Um fio 12 AWG tem uma espessura de cerca de 2.05 mm (0.0808 polegadas) e geralmente é classificado para transportar uma corrente máxima de 20 amperes em aplicações residenciais. Este medidor é amplamente utilizado em diferentes circuitos elétricos, como luminárias, circuitos de receptáculos e fiação de pequenos eletrodomésticos. É importante saber o que acontecerá ao utilizar um fio 12 AWG, por exemplo, suas características de resistência ou queda de tensão, para garantir ótimo desempenho e segurança nas instalações elétricas.

Quais são as características de um fio de bitola 12?

O fio de bitola 12 possui inúmeras propriedades que permitem seu uso em muitas aplicações elétricas. Ele pode transportar grandes quantidades de corrente, geralmente avaliada em cerca de 20 amperes para fiação residencial padrão, o que evita superaquecimento ao alimentar diferentes dispositivos. Tem uma resistência de cerca de 5.211 ohms por 1000 pés; portanto, quedas de tensão em longas distâncias podem ser gerenciadas. O isolamento deste fio é feito para suportar configurações domésticas padrão e é classificado para até 600 volts, o que o torna aplicável tanto em ambientes internos quanto externos, incluindo opções de náilon. Outra característica de segurança dos fios 12 AWG é seu tamanho maior em comparação com bitolas mais altas; isto reduz o risco de aquecerem durante a utilização, garantindo assim que a electricidade flui através dos circuitos de forma mais fiável, sem acidentes devido à acumulação de calor.

Como o fio de bitola 12 é usado em aplicações elétricas?

O fio de bitola 12 é amplamente utilizado em aplicações elétricas devido à sua durabilidade e versatilidade, tornando-o uma escolha de fiação flexível. Alguns dos usos comuns são:

1. A fiação doméstica é comumente usada para fiação de circuitos residenciais, especialmente em tomadas e circuitos de iluminação onde é esperada corrente moderada. Isso permite alimentar aparelhos e utensílios típicos encontrados em residências.
2. Luminárias e receptáculos - O fio 12 AWG conecta luminárias e receptáculos com disjuntores de 20 A, garantindo uma fonte de alimentação estável sem superaquecimento.
3. Sistemas HVAC – É preferível ao conectar sistemas de aquecimento, ventilação e ar condicionado, pois garante que haja capacidade suficiente para atender aos requisitos atuais de compressores ou motores de ventiladores.
4. Iluminação externa e paisagística - Este fio medidor é aplicável para instalações elétricas externas, como iluminação paisagística, bombas de lago, etc., porque eles precisam resistir a condições climáticas adversas e devem ser totalmente duráveis.

Esses exemplos demonstram como os fios versáteis de bitola doze podem ser usados ​​em ambientes internos e externos, tornando-se assim parte integrante de qualquer sistema elétrico.

Qual é a amperagem máxima para fio de bitola 12?

Quantos amperes o fio 12 AWG pode suportar?

A amperagem máxima permitida para um fio de bitola 12 é determinada pela sua aplicação e local de instalação. Para a maioria das finalidades residenciais, o NEC restringe esse valor a vinte amperes. Se uma carga contínua (que dura horas) fosse colocada em tal fio, o limite seguro seria oitenta por cento de sua capacidade máxima ou dezesseis amperes. Além disso, a temperatura ambiente e o número de condutores agrupados afetam a ampacidade. Em resumo, o fio 12 AWG é bom para circuitos de até vinte amperes, desde que sejam seguidas as precauções de uso a longo prazo sob determinadas condições de instalação – principalmente em relação ao tamanho do fio utilizado.

Existem diferentes amplificadores máximos para vários tipos de fiação de calibre 12?

Na verdade, o limite superior da corrente que o fio de bitola 12 pode suportar pode diferir de acordo com o tipo de isolamento e o uso pretendido. Por exemplo, sob certas condições, o fio 12 AWG com isolamento termoplástico (THHN) é classificado para um máximo de 30 amperes de acordo com o Código Elétrico Nacional (NEC). No entanto, quando utilizado em instalações residenciais, normalmente é limitado a 20 amperes por motivos de segurança, conforme mencionado anteriormente. Além disso, se estiver escondido dentro de paredes ou em conduítes, a ampacidade poderá diminuir devido à geração de calor, especialmente para fiação de 12 AWG. Além disso, outros fatores, como ter mais de um condutor em uma pista ou situações ambientais específicas, também podem afetar a capacidade total de transporte de corrente; portanto, deve-se sempre seguir os códigos e padrões locais, para que não especifiquem o contrário na classificação de amperagem exigida de qualquer aplicação.

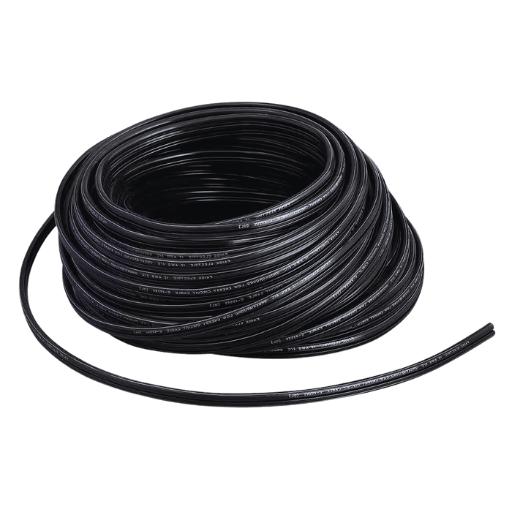

Como selecionar o tipo certo de fio elétrico de calibre 12?

Que tipo de fio é melhor para projetos elétricos específicos?

A aplicação específica, localização e condições ambientais estão entre os fatores que determinam o tipo de fio adequado para uso em projetos elétricos. Aqui estão três tipos de fio recomendados para vários projetos, de acordo com fontes confiáveis:

1. THHN (revestido com nylon termoplástico de alta resistência ao calor) é comumente usado porque pode ser empregado em quase qualquer lugar, como em locais secos ou úmidos e até mesmo em ambientes de alta temperatura. Este tipo tem muitos usos em estabelecimentos residenciais, comerciais e industriais onde versatilidade e durabilidade são necessárias.
2. UF (Alimentador Subterrâneo): Se houver necessidade de enterrar cabos no subsolo, então os fios UF devem ser utilizados, pois podem tolerar bem a umidade e são projetados para suportar condições severas, o que os torna perfeitos para alimentadores que vão para galpões, entre outras coisas como iluminação externa que requerem instalação abaixo do nível do solo.
3. NM (Cabo com bainha não metálica): Este tipo de fio é usado principalmente para aplicações internas em áreas residenciais. Portanto, os cabos NM funcionariam melhor ao trabalhar em circuitos internos, como instalação de luzes ou tomadas, onde o custo é mais importante. Eles são mais baratos em comparação com outros tipos disponíveis no mercado hoje. Tal cabo consiste em dois ou mais condutores isolados enrolados dentro de uma bainha plástica flexível que incorpora um fio terra.

Para garantir a segurança e a conformidade, considere sempre os códigos de construção locais e as necessidades específicas relacionadas ao seu projeto elétrico ao selecionar os tipos de fios.

Quais são as diferenças entre o fio de cobre e outros tipos de bitola 12?

Ao fazer comparações entre fios de cobre e outros tipos de fios, especialmente aqueles de calibre 12, várias distinções importantes podem ser observadas:

1. CondutividadeEm termos de condutividade elétrica, os fios de cobre têm vantagem sobre qualquer outro tipo de fio. Isso significa que permite que a corrente elétrica flua mais facilmente do que o alumínio ao usar fios pretos, por exemplo. Tal característica reduz o calor produzido durante a operação, melhorando a segurança e o desempenho.
2. Resistência e durabilidadeO cobre é mais dúctil e resistente à corrosão do que o alumínio, que tende a oxidar e danificar com o tempo. Portanto, o fio de cobre seria mais forte, especialmente em locais onde há alto teor de umidade ou onde ocorrem temperaturas extremas.
3. PesoOs fios de alumínio são mais leves do que seus equivalentes feitos de cobre, portanto, podem ser úteis para certas aplicações, especialmente aquelas que envolvem instalações aéreas. No entanto, esta leveza pode geralmente ser compensada pela sua menor resistência à tração em relação à do cobre, necessitando de suporte extra.
4. Custo Normalmente, o custo de aquisição de um determinado comprimento ou peso de fio de cobre excederá o que se pagaria por quantidades equivalentes de alumínio devido principalmente (mas não limitado) às diferenças nas propriedades condutoras desses dois metais, bem como às suas resistências contra várias formas ambientais. degradação, como corrosão causada por reações de oxidação quando exposto ao ar contendo umidade. No entanto, a fiabilidade a longo prazo, juntamente com os ganhos de eficiência associados à transferência de energia através de materiais altamente condutores, muitas vezes compensa os investimentos iniciais mais elevados exigidos por barramentos, conectores, etc., utilizados em locais críticos, como centros de dados, hospitais, fábricas, armazéns, entre muitos outros ao redor. o mundo onde os sistemas de fornecimento de energia ininterrupta são obrigatórios.

É importante conhecer essas disparidades para que você possa escolher o cabo adequado para seus projetos elétricos específicos e, ao mesmo tempo, seguir as orientações de segurança estabelecidas pelas autoridades competentes, garantindo assim os melhores resultados possíveis.

Como as cores da capa afetam a seleção dos fios?

As cores das jaquetas dos fios elétricos têm um propósito e uma ordem que ajuda as pessoas a identificar quais fios são quais. Essas cores geralmente seguem um determinado conjunto de regras, mas diferentes lugares ou situações podem ter suas próprias variações dessas regras. Por exemplo, na maioria dos casos, as jaquetas pretas ou vermelhas significam fios quentes, enquanto as brancas ou cinzas geralmente indicam fios neutros. Em edifícios comerciais, também podem existir fios com capa verde, que são utilizados para aterramento como segurança a medida.

Além disso, algumas indústrias utilizam jaquetas coloridas como parte de um sistema padrão para tornar a instalação e a manutenção mais fáceis e menos propensas a erros através de coisas como simplificação de processos ou melhoria da eficiência. Um bom exemplo seria se todos os fios fossem sempre cobertos com o mesmo esquema de cores consistente, pois isso torna muito mais simples para os técnicos, que podem então dizer instantaneamente com que tipo estão lidando – especialmente quando confrontados com configurações de fiação complexas. Em última análise, saber o que significam as cores da capa do fio é vital ao trabalhar em qualquer projeto elétrico, pois uma falha pode resultar na não conformidade com os códigos elétricos, comprometendo, portanto, os padrões de segurança e arriscando também o desempenho.

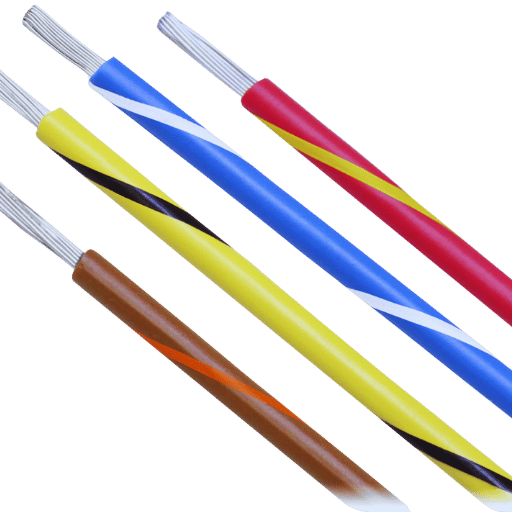

Quais são as recomendações de fiação para fio de bitola 12?

Quais são as recomendações de carregamento para fios 12 AWG?

Para garantir segurança e eficiência, é importante seguir os padrões e sugestões elétricas corretas ao considerar as classificações de carga para fios 12 AWG. Normalmente, o fio 12 AWG tem no máximo 20 amperes para fiação residencial, que é um tamanho comum usado em residências. No entanto, certas coisas podem alterar essa classificação, como o comprimento do fio, a temperatura ao seu redor e como foi instalado.

1. Diretrizes NEC: De acordo com o NEC (Código Elétrico Nacional), os fios 12 AWG podem transportar com segurança até 20 amperes, portanto, são aplicáveis ​​na distribuição de energia em áreas residenciais. Recomenda-se usar um fator de redução para longos percursos, uma vez que a resistência aumenta, diminuindo a dissipação potencial de calor e necessitando de cargas mais baixas.
2. Considerações sobre queda de tensão: Para comprimentos superiores a 100 pés, tente não ultrapassar uma queda de tensão de 3%. Isso significa que você recalcula as cargas permitidas em relação ao comprimento do fio, sugerindo assim uma carga contínua segura em torno de 15 amperes para maior cobertura de distância, a fim de permanecer eficiente.
3. Aplicações específicas: Em alguns casos, como circuitos de iluminação, etc., as pessoas podem querer apenas até 80% da classificação máxima, que seria de cerca de 16 amperes. Isso é feito para não superaquecer durante longos períodos de uso.

Seguindo essas recomendações, os sistemas elétricos que empregam fios de bitola doze podem atender aos requisitos de segurança e, ao mesmo tempo, otimizar o desempenho.

Como o comprimento total do fio afeta o desempenho do fio medidor?

Todo o comprimento do fio afeta muito o desempenho da eletricidade porque altera a resistência e a queda de tensão. Fios mais longos podem ter maior resistência, diminuindo assim a tensão recebida por uma carga. Com o aumento da distância, a queda de tensão torna-se mais evidente, o que pode fazer com que os aparelhos elétricos funcionem incorretamente e, ao mesmo tempo, superaquecem. É recomendado pelos padrões da indústria que não caia mais de 3% da tensão em qualquer fio com mais de 100 metros de comprimento. Além disso, para fins práticos, deve-se reduzir a capacidade de transporte de corrente de fios flexíveis utilizados em longas distâncias devido ao aumento da resistividade. Uma bitola de fio apropriada deve ser selecionada com base na classificação da corrente e nos comprimentos dos cabos envolvidos para garantir a segurança e o funcionamento adequado dos sistemas elétricos.

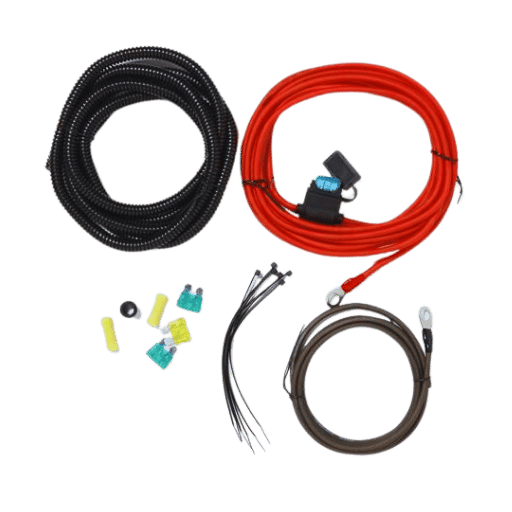

Como trabalhar com fiação de calibre 12?

Quais ferramentas são necessárias para instalar fio elétrico de bitola 12?

Para instalar com eficácia o fio elétrico de bitola 12, são necessárias várias ferramentas essenciais, como aquelas usadas para trabalhar com cabos revestidos de náilon.

1. Cortadores/descascadores de fios: Esses implementos são vitais para cortar fios nos comprimentos necessários e remover o isolamento para expor peças condutoras, permitindo a conexão adequada.
2. Chaves de fenda: Conjuntos de chaves de fenda Phillips e de cabeça chata são necessários para prender os fios em tomadas, caixas de junção ou acessórios, entre outras coisas, onde podem precisar ser fixados com firmeza.
3. Fita isolante: Após a realização das conexões, a utilização deste material ao redor das mesmas garante que não ocorram curtos-circuitos, o que colocaria em risco a segurança durante o período de trabalho de instalação.
4. Alicate: Dobrar, agarrar e torcer o fio, especialmente em tarefas de fixação, pode ser feito perfeitamente com um alicate de bico fino.
5. Testador de tensão: Antes de tocar em qualquer fio, um eletricista deve sempre garantir zero eletricidade passando por ele, testando a ausência de corrente usando esta ferramenta. Assim, ele garante sua proteção contra eletrocussão ao manusear fios energizados.
6. Máquina de perfuração: pode ser necessário fazer furos em vigas ou paredes para criar caminhos para passar cabos; portanto, este dispositivo torna-se útil em tais pontos durante o processo de fiação.
7. Fita passa-fio: Puxar fios através de espaços confinados, como atrás de cavidades nas paredes, pode ser um desafio, mas a fita passa-fio torna isso mais fácil, pois atua como um guia durante todo o processo de instalação, economizando tempo.

Reunindo todos esses itens antes de iniciar qualquer projeto elétrico; os eletricistas realizarão uma jornada de instalação fácil e segura de fiação de bitola 12.

Que medidas de segurança devem ser tomadas ao manusear fio de bitola 12?

Ao trabalhar com fio de bitola 12, diversas precauções de segurança devem ser tomadas para mitigar riscos e criar um ambiente de trabalho seguro.

1. Sempre desligue a energia: Sua prioridade deve ser sempre desligar toda a energia elétrica na caixa do disjuntor antes de iniciar qualquer trabalho de fiação. Isso ajudará a evitar choques elétricos.
2. Equipamento de proteção individual (EPI): Luvas isoladas e óculos de segurança devem ser usados ​​para proteção contra descargas elétricas acidentais e detritos que podem resultar do manuseio de fios.
3. Confirme usando um testador de tensão: Antes de fazer contato com qualquer fio, é importante testar a ausência de tensão usando um testador de tensão. Não fazer isso pode causar eletrocussão.
4. Manuseio e Armazenamento Adequados: Os fios não devem ser dobrados ou torcidos excessivamente durante o manuseio para não danificar seu isolamento. Os rolos de arame também devem ser armazenados de forma segura para evitar que se enrosquem.
5. Evite condições úmidas: Trabalhar na fiação elétrica quando molhado ou úmido aumenta muito as chances de levar choque elétrico devido à condutância da umidade.
6. Observe os códigos e padrões locais: Siga sempre os códigos e regulamentos elétricos locais, que fornecem práticas seguras ao lidar com diferentes aspectos das instalações elétricas, incluindo, entre outros, a fiação.

Ao implementar estas precauções, você reduz significativamente o risco de acidentes elétricos, promovendo assim boas práticas ao instalar/manter fios de bitola 12 em casa ou em outro lugar.

Onde comprar fiação de calibre 12?

Quais são algumas fontes confiáveis ​​para a compra de fio 12 AWG?

Ao procurar um fio 12 AWG, muitos bons sites fornecerão produtos de qualidade, atendimento ao cliente e especificações detalhadas. Aqui estão três fontes que podem ser confiáveis:

1. Amazon – Este gigante do comércio eletrônico é conhecido por ter tudo o que existe. Ela estoca fios 12 AWG de diferentes marcas a preços variados. Os clientes aproveitam os benefícios dos comentários deixados por outros clientes, dos preços baixos resultantes da concorrência entre fornecedores nesta plataforma e das opções de envio convenientes.
2. Home Depot - Se houver alguma loja de materiais de construção onde você possa encontrar de tudo, deve ser a Home Depot. Hoje em dia, em seu departamento elétrico, você encontrará seleções confiáveis, como suprimentos elétricos, como fios 12 AWG, que estão disponíveis na loja. O site oferece descrições detalhadas dos produtos para que você saiba no que está se metendo antes de comprar, um verificador de disponibilidade com base nos níveis de estoque das lojas locais e uma opção de retirada em uma loja próxima.
3. Lowe's - semelhante ao Home Depot, mas não exatamente igual, a Lowe's também possui uma ampla gama de produtos de fiação elétrica. Eles têm suporte ao cliente caso alguém precise de ajuda para navegar por sua seleção online, verificar se algum item está disponível localmente, etc.

Estas fontes fazem mais do que garantir a disponibilidade; eles geralmente têm avaliações enviadas por pessoas que já os usaram, fornecendo aos indivíduos informações suficientes para decidir se vale ou não a pena comprar qualquer produto de arame online ou offline.

O que você deve procurar ao comprar fios elétricos online?

Para comprar fio elétrico pela internet, lembre-se destas poucas coisas que vão te ajudar a conseguir um bom fio;

1. Especificações: Verifique sempre a bitola do fio (por exemplo, 12 AWG), o tipo de isolamento utilizado e sua classificação de temperatura. Estas três especificações verificam a conformidade com os requisitos de segurança e de projeto.
2. Avaliações de produtos: às vezes, as pessoas deixam comentários ou comentários sobre determinados produtos que experimentaram, por isso é sempre seguro ler comentários ou classificações de clientes em sites como Amazon, Home Depot, Lowe's, etc. níveis de desempenho esperados dos fios e o grau de satisfação dos usuários com o Nassau National Cable, com o qual trabalhamos.
3. Política de Devolução e Garantia: Estude as políticas de devolução e garantias fornecidas pelos vendedores; isso pode poupar muitos problemas se, por exemplo, os isolamentos de náilon não atenderem às expectativas.
4. Comparações de preços e opções de envio: compare preços em diversas plataformas para encontrar tarifas acessíveis com base no custo-benefício. Além disso, considere os prazos de entrega, considerando a sensibilidade do tempo, ao selecionar materiais para projetos urgentes.
5. Atendimento ao Cliente: Considere a disponibilidade de suporte ao cliente antes de fazer perguntas antes ou depois da compra. Um atendimento ao cliente confiável deve ser capaz de ajudar com qualquer dúvida relacionada ao produto.
