Quando se trata do que deve ser feito com a fiação elétrica, é importante entender o linha/carga A distinção é um requisito fundamental para a segurança e a funcionalidade completa. Esses dois termos desempenham um papel essencial no fluxo de eletricidade, mas são mal utilizados e interpretados de forma equivocada, podendo levar a consequências graves. Seja um eletricista especialista em um projeto para trabalhar ou um "faça você mesmo" fazendo o seu primeiro, o mínimo que se precisa saber é como os fios de linha e de carga funcionam e, mais importante, como diferenciá-los. Portanto, este artigo analisa como diferenciá-los, por que isso realmente importa e quais informações práticas são necessárias a esse respeito para que seu trabalho elétrico seja feito de forma correta e segura. Continue conosco enquanto abordamos esse importante aspecto da fiação elétrica, um passo de cada vez.

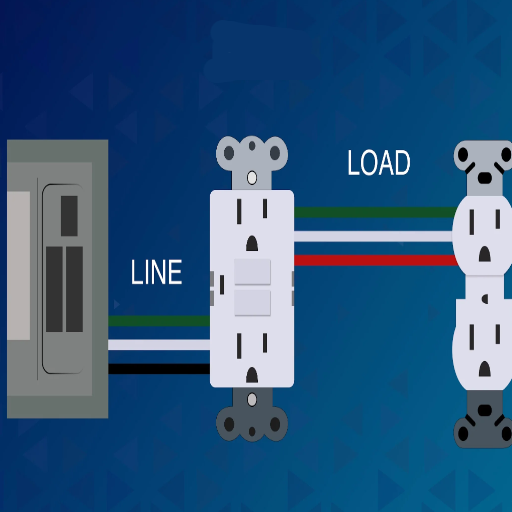

O que são fios de linha e de carga?
Fios de linha e de carga são componentes muito importantes em um circuito elétrico. O fio de linha transporta energia da fonte primária para um dispositivo, como um interruptor ou uma tomada; daí o termo fio de alimentação. Por outro lado, o fio de carga transporta energia do dispositivo para os aparelhos ou acessórios que efetivamente consomem eletricidade. Uma distinção clara entre os dois permitirá conexões e segurança adequadas, além da capacidade de trabalho do trabalho elétrico. A identificação incorreta desses fios resultará em falhas nos sistemas ou em casos perigosos; portanto, a confirmação antes do trabalho deve ser obrigatória.
Definição de Fio de Linha
O fio de linha, por exemplo, seria chamado de "fio fase". Ele transporta a corrente elétrica da fonte principal, como o painel de energia, para o circuito. Geralmente, é um condutor de alta tensão, carregando os dispositivos e sistemas aos quais se conecta. Uma referência preta e vermelha geralmente é usada para identificação adequada durante o projeto elétrico; as cores podem variar de acordo com o estado ou com as normas de fiação.
A tensão padrão de uma fiação residencial nos EUA geralmente opera em 120 volts para sistemas monofásicos ou 240 volts para aparelhos maiores que consomem muita energia. Para manter condições de trabalho seguras, as fiação elétrica devem ser isoladas adequadamente e manuseadas com cuidado para evitar riscos como choques e curtos-circuitos. Esses fios são sempre conectados aos terminais de entrada de interruptores, disjuntores ou qualquer outro dispositivo de controle para que os circuitos possam funcionar perfeitamente em conjunto. Compreender a fiação elétrica e verificá-la é vital para evitar erros durante a instalação ou reparo, garantindo que o sistema elétrico funcione de forma eficiente e segura.
Definição de Fio de Carga
O fio de carga é um componente essencial no sistema elétrico de um edifício. Ele conecta a energia do fio de linha ao dispositivo ou aparelho que o utiliza para operar. Uma vez que o dispositivo de controle, como uma chave, disjuntor ou relé, tenha permitido o fluxo de corrente, é o fio de carga que conduz a corrente elétrica para o equipamento ou circuito destinado a ele. Idealmente, um fio de carga deve ser conectado ao terminal de saída da chave, disjuntor ou relé.
O fio de carga é um componente crítico para garantir a funcionalidade e a segurança de um sistema elétrico. A identificação ou conexão incorreta dos fios de carga pode causar falha ou superaquecimento do circuito e danificar outros equipamentos conectados. A identificação e a distinção corretas entre fios de linha e de carga em dispositivos como tomadas GFCI são essenciais, pois o fio de linha é por onde entra a energia, enquanto o fio de carga protege os dispositivos a jusante.
Os fios de carga precisam ter amperagem nominal adequada ao circuito. Assim, por exemplo, para um circuito de 20 amperes, a bitola do fio precisa ser de 20 amperes e não de uma capacidade inferior, pois uma bitola inadequada causará aquecimento dos fios, criando riscos de incêndio. As normas atuais recomendam fios de bitola 12 para 20 amperes e fios de bitola 14 para 15 amperes, embora isso possa variar de acordo com os códigos de cada país.
A identificação e o manuseio inadequados dos fios de carga comprometerão a segurança; a codificação adequada das cores de isolamento auxilia na execução de práticas seguras de fiação e na operação rápida de dispositivos conectados por meio de fios de carga.
Principais diferenças entre linha e carga
Os termos "linha" e "carga" têm significados significativos no mundo elétrico. Esses termos sempre foram considerados sinônimos por muitos americanos. Uma linha pode estar com defeito ou intacta, dependendo das circunstâncias. Pode-se dizer que a linha é uma fonte de alimentação de entrada da fonte elétrica, seja um quadro de distribuição ou um painel de disjuntores. Isso significa simplesmente que a linha leva eletricidade para um dispositivo ou sistema e é o primeiro estágio na distribuição de energia. A carga sai com a corrente para ajudar a alimentar um aparelho ou ferramenta elétrica. Basicamente, isso significa que as cargas são os últimos consumidores de energia elétrica, como uma luz, uma tomada ou um eletrodoméstico.
| Aspecto | Fio de linha | Fio de carga |
|---|---|---|
| função | Traz energia DA fonte elétrica | Transporta energia PARA dispositivos a jusante |
| Nível de Tensão | Tensão total (120 V ou 240 V) | Tensão ajustada para dispositivos a jusante |
| Ponto de conexão | Terminais de entrada de interruptores/disjuntores | Terminais de saída de interruptores/disjuntores |
| Risco de segurança | Sempre energizado – maior risco de choque | Energizado somente quando o interruptor está fechado |
| Cores de Fio | Geralmente preto ou vermelho | Varia de acordo com a aplicação |
Fluxo de tensão e potência
Os fios de linha transportam praticamente toda a tensão diretamente da fonte, que na maioria das residências é de 120 V ou 240 V, dependendo do sistema. As cargas, por outro lado, fornecem tensões ajustadas aos dispositivos a jusante. Mas elas sempre precisam ser identificadas corretamente durante a fiação, pois a inversão dessas tensões pode causar a destruição do equipamento ou operação perigosa.
Considerações de segurança
O manuseio incorreto de condutores de linha e de carga pode colocar a segurança em risco. Qualquer condutor de linha pode se tornar um risco de choque elétrico ou risco se manuseado incorretamente, pois permanece energizado o tempo todo. No entanto, os condutores de carga variam ligeiramente no grau de cuidado necessário, pois estão em potencial apenas quando a chave ou disjuntor que controla o circuito está fechado. A identificação adequada, por cor ou por marcadores de circuito, contribui imensamente para a segurança na instalação e manutenção da fiação.
Uso em interruptores, GFCIs e outros dispositivos
Mais de um tipo de dispositivo, incluindo tomadas e interruptores GFCI, possui terminais de linha e de carga. O terminal de linha é conectado à fonte de alimentação de entrada, enquanto o terminal de carga fornece energia aos dispositivos a jusante. Por exemplo, os terminais de carga em uma tomada GFCI podem ser usados para proteger tomadas a jusante contra falhas de aterramento sob suas proteções internas.
Normas Regionais e Exemplos Práticos
Os padrões para linhas de fiação e conexões de carga podem variar de região para região. Por exemplo, nos EUA, a NEC exige uma identificação clara da linha e da carga para evitar confusões durante as instalações. Conexões incorretas dos terminais de carga em um GFCI podem desativar toda a detecção de falha à terra para outras tomadas a jusante. Com base na NEC de 2017, alguns dispositivos agora marcam claramente a linha e a carga para maior clareza.
Conhecer melhor essas diferenças entre fiação de linha e de carga é crucial para garantir a segurança e a eficiência de projetos maravilhosos. Ao desenvolver novos circuitos ou solucionar problemas em um circuito existente, esses pontos o orientarão a garantir o funcionamento adequado dos dispositivos e os aspectos de segurança.
Importância da Linha vs. Carga em Circuitos Elétricos
Entender a diferença entre fiação de linha e de carga é essencial para que um dispositivo elétrico opere com segurança e corretamente. A diferença entre a fiação de linha e a de carga é que o lado da linha conecta a fonte de alimentação ao lado de entrada de um dispositivo para fornecer energia; o lado da carga transporta energia do dispositivo para outras tomadas ou aparelhos a jusante. A fiação incorreta causará mau funcionamento do dispositivo ou representará um risco, como choque elétrico ou danos ao equipamento. Sempre verifique as marcações no próprio dispositivo, siga as instruções fornecidas pelo fabricante e cumpra os requisitos do código.
Papel da Linha e da Carga em Sistemas Elétricos
A discriminação entre linha e carga em sistemas elétricos é essencial para a segurança, o desempenho e a distribuição precisa de energia. O lado da linha serve como fonte de entrada de eletricidade, geralmente conectada diretamente a uma fonte de alimentação. O lado da carga, por outro lado, é a parte do circuito preenchida com dispositivos ou aparelhos que consomem eletricidade.
Considere os GFCIs, por exemplo: aqui, a linha é alimentada diretamente pelo painel elétrico, enquanto a carga transporta energia para tomadas a jusante que devem ser protegidas pelo GFCI. De acordo com o Código Elétrico Nacional (NEC), a identificação e a fiação incorretas dos terminais de linha e carga estão entre as principais causas de dispositivos como GFCIs não fornecerem proteção vital contra riscos de choque.
Estatísticas indicam que a fiação incorreta, incluindo conexões de linha-carga invertidas, está no topo da lista de causas de riscos de incêndio em residências ou danos a aparelhos e equipamentos. Conectar corretamente os terminais de linha e carga minimiza os riscos de choques elétricos ou mau funcionamento no fornecimento de energia. Os circuitos mais avançados da atualidade contam com um recurso de detecção de fiação invertida que protege contra erros humanos durante a instalação.
Para instalações elétricas seguras e ainda mais eficientes, treinamento adequado, adesão aos requisitos do código local e o uso de dispositivos como um testador de voltagem para verificação das configurações do circuito são medidas que tanto profissionais quanto amadores precisarão tomar.
Impacto na funcionalidade do circuito
A influência da instalação e do projeto adequados na operação dos circuitos nunca é demais ressaltar. Recursos avançados de segurança, como GFCIs e AFCIs, elevam os padrões de segurança e evitam que os circuitos operem em níveis de desempenho defeituosos. Análises recentes confirmaram que circuitos protegidos por AFCI reduzem as ocorrências de incêndios elétricos em quase 50%, causando um enorme impacto na proteção de propriedades e de seus ocupantes. Além disso, os circuitos modernos, aliados a sistemas de controle inteligentes, monitoram o consumo de energia em tempo real, promovendo assim a eficiência e reduzindo a demanda elétrica.
Enquanto isso, fiação incorreta ou projetos obsoletos acabam sofrendo quedas de tensão, superaquecimento e anormalidades intermitentes no fornecimento de energia, afetando o funcionamento adequado de dispositivos eletrônicos. Estudos mostram que quedas de tensão superiores a 5% podem reduzir a vida útil dos aparelhos em 30%. Portanto, é importante que o projeto e a infraestrutura dos circuitos sejam modernizados regularmente para acomodar mais dispositivos de alta potência em espaços residenciais e comerciais.
Outra mudança importante é a interconectividade oferecida com fontes de energia renováveis, sendo os painéis solares um exemplo. Inversores avançados e modelos de rede adaptativa permitem injeções de energia que estabilizam o sistema mesmo sob condições de carga flutuantes. Este é um exemplo claro de como as tecnologias modernas são utilizadas em benefício da sustentabilidade energética, além da funcionalidade dos circuitos.
Aplicações comuns em fiação elétrica
A fiação elétrica desempenha uma função vital nos sistemas elétricos de aplicações residenciais, industriais e comerciais, preparando-os para a distribuição segura e eficiente de energia para dispositivos ou sistemas isolados. Além das cinco áreas principais, seguem outros exemplos de aplicações:
Aplicação Residencial
Nas residências, a fiação elétrica é responsável essencialmente pela iluminação, aquecimento, refrigeração e eletrodomésticos como geladeiras, máquinas de lavar e micro-ondas. De acordo com dados recentes, cerca de 65% das residências nos Estados Unidos possuem sistemas de fiação estruturada que podem suportar dispositivos domésticos inteligentes, indicando o crescimento da automação residencial.
Industrial e Comercial
A fiação para edifícios industriais e comerciais é preparada para lidar com cargas maiores e sistemas mais avançados, como HVAC, elevadores e sistemas de segurança. Para citar algumas instalações personalizadas, estas incluem fiação trifásica para estabilidade e eficiência em aplicações de alto estresse. Por exemplo, edifícios comerciais em áreas urbanas frequentemente integram sistemas inteligentes de gerenciamento de energia em sua fiação para reduzir o consumo de energia em 25%.
Sistemas de energia renovável
Com a popularização de painéis solares e turbinas eólicas, a tendência também tem sido otimizar os circuitos e a fiação elétrica para acomodar fontes de energia renováveis. Esses sistemas geralmente incluem baterias e inversores para armazenar e distribuir energia sempre que necessário. Uma estatística recente mostra que mais de 30% das novas construções residenciais nos Estados Unidos agora incorporam fiação preparada para energia solar.
Data Center
Os data centers precisam de fiação elétrica intensiva para alimentar os servidores, as unidades de resfriamento e a fonte de alimentação de reserva. Esses centros são, em sua maioria, integrados a UPS para evitar perda de dados, já que uma queda de energia de apenas um minuto pode custar à empresa mais de US$ 100,000.
Infraestrutura para Transporte
Estações de carregamento para veículos elétricos (VEs) exigem fiação elétrica para manter os padrões de segurança e eficiência. Com o aumento do número de VEs, estima-se que, até 2030, haverá mais de 15 milhões de pontos de carregamento para VEs no mundo, o que obviamente exigiria uma infraestrutura de fiação elétrica robusta e escalável.
Os materiais, bem como os projetos dos circuitos, são considerados pontos de controle para continuar atualizando todas essas aplicações, tornando a fiação elétrica um elemento fundamental na tecnologia e infraestrutura modernas.

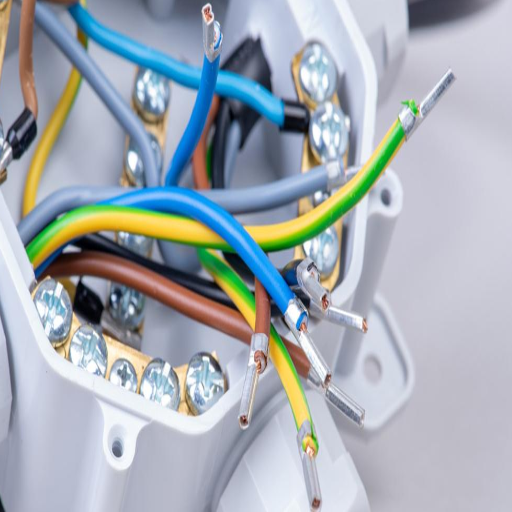

Como determinar linha versus carga
Etapas para testar linha versus carga em um circuito elétrico:
- Desligue a energia – Certifique-se de que o circuito esteja morto desligando o disjuntor e verificando com um testador de voltagem.
- Identificar fios de linha – Conecte o fio de fora ao painel elétrico (fios de linha). Geralmente, eles são conectados ao terminal marcado com "line" no dispositivo, seja ele um interruptor ou uma tomada.
- Localizar fios de carga – Os fios de carga são conectados ao dispositivo a jusante do projeto de energia ou extinção para serem carregados. Eles serão conectados ao terminal que indica a carga no dispositivo.
- Em caso de dúvida, use um testador de voltagem – Se os terminais não forem confirmados, restaure a energia com cuidado, apenas pelo tempo necessário para verificar quais estão energizados. Somente o fio de alimentação fornecerá a leitura.
- Desligando a energia – Após a identificação, a energia deve ser desligada novamente antes de continuar com o reparo ou instalação.
Mantenha a segurança como prioridade máxima. Pode ser interessante consultar um eletricista profissional caso você não tenha certeza.
Usando um testador de voltagem
Um testador de voltagem é o segredo para um trabalho elétrico seguro. É um dispositivo para testar se um fio está energizado ou não, ou para diferenciar entre fios energizados e neutros. Para verificar com um testador de voltagem, siga estes passos:
- Preparar a área – Certifique-se de que o local esteja seco e limpo. Use sempre luvas de borracha isolantes, se possível, e ferramentas isoladas para aumentar a segurança.
- Verifique se o testador está funcionando – Antes de começar a testar, use-o em um circuito ativo conhecido para ter certeza de que está funcionando.
- Teste o circuito – Aproxime o testador cuidadosamente do condutor ou terminal. Os testadores de tensão sem contato emitem um sinal sonoro ou luminoso se detectarem a presença de tensão próxima ao fio, enquanto os testadores de contato exigem que a ponta de prova seja colocada no fio ou terminal para obter leituras de tensão.
- Entenda as leituras de tensão – Geralmente, os circuitos residenciais utilizam tensões padrão. Por exemplo, nos Estados Unidos, um circuito residencial padrão é de 120 V ou 240 V, dependendo do uso. Compare a leitura com o seu padrão e descubra se há alguma anormalidade.
- Identificar componentes com fio – Com a ajuda de um testador, diferencie os fios fase e neutro e as conexões de aterramento. Isso é essencial ao trabalhar em tomadas, interruptores e eletrodomésticos.
Existem diferentes tipos de testadores de tensão — os testadores sem contato, os multímetros e os testadores bipolares — e cada um é adequado para diferentes aplicações. Siga as instruções do fabricante durante os testes e verifique cada fio ou terminal antes de prosseguir com o trabalho elétrico.
Utilizando um multímetro
O multímetro é um equipamento importante utilizado em testes e solução de problemas elétricos. Ele mede tensão, corrente e resistência, sendo, portanto, utilizado em diversas aplicações. O uso de um multímetro geralmente envolve as seguintes etapas:
- Configure o multímetro – Primeiro, descubra o que você deseja medir (tensão, corrente ou resistência) e ajuste o dial para a faixa apropriada. Por segurança, comece com a faixa mais alta e depois diminua conforme necessário.
- Tensão de teste – Após conectar as pontas de prova às suas portas corretas (vermelha para positivo e preta para negativo ou COM), coloque-as nos terminais ou fios que você está testando. Se estiver testando tensão CA, certifique-se de que o seletor esteja na posição V~ ~; se estiver testando tensão CC, ele deve estar na posição V−.
- Verificando a resistência – Certifique-se de que o circuito esteja desligado para evitar queimar o ohmímetro. Ajuste o dial para resistência (Ω) e coloque as pontas de prova em cada lado do componente ou conexão.
- Medir corrente – O fio vermelho deve ser movido para a entrada correta para medição de corrente (A ou mA). Para isso, é necessário interromper o circuito, permitir que a corrente flua pelo medidor e ajustar o dial para a faixa de amperagem a ser medida.
É necessário inspecionar o multímetro antes de cada uso para verificar se há danos: qualquer coisa óbvia, como fios desfiados, rachaduras, etc. Em seguida, consulte o manual para obter instruções específicas e recomendações de segurança a serem seguidas. Saber o que fazer com um multímetro ajudará você a encontrar uma falha elétrica, diagnosticá-la corretamente e manter a segurança ao fazê-lo.
Identificação por meio de análise de circuitos
A análise de circuitos inclui o estudo de um circuito elétrico para determinar seu comportamento, localizar falhas e melhorar sua operação. O primeiro passo pode ser criar um diagrama de circuito ou usar um diagrama preexistente para obter uma representação clara dos componentes e suas conexões. Use a Lei de Ohm, V = IR, juntamente com a Lei de Kirchhoff para examinar a relação entre tensão, corrente e resistência em qualquer circuito.
Adote uma abordagem por componente, medindo resistores, capacitores e transistores com um multímetro. Por exemplo, pode-se verificar a resistência para detectar circuitos abertos e curtos-circuitos. Rastreie metodicamente cada elemento do circuito, prestando atenção especial aos nós e junções onde podem surgir problemas, como erros de fiação e componentes defeituosos.
Os osciloscópios são úteis para verificar a visualização de sinais ou o diagnóstico de circuitos CA e sistemas eletrônicos complexos. Além disso, softwares de simulação podem ser utilizados para testar um projeto antes da implementação. Para sua própria segurança, nunca tente medir ou ajustar nada enquanto o circuito estiver energizado.

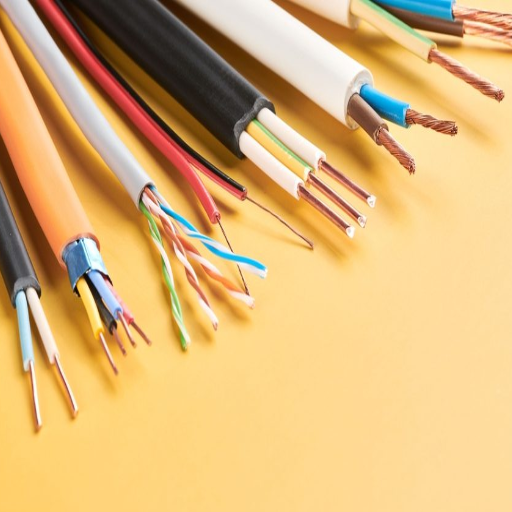

Problemas comuns de fiação relacionados à linha versus carga
Problemas de fiação relacionados à linha e à carga são comuns em sistemas elétricos, e a maioria deles ocorre devido a conexões defeituosas. O termo "linha" refere-se aos fios que fornecem energia da fonte de energia, enquanto o lado da carga é conectado aos dispositivos ou aparelhos que consomem energia. Um dos problemas mais comuns é que eles estão invertidos; isso pode fazer com que os dispositivos não funcionem como esperado ou, em alguns casos, representem perigos. Por exemplo, em sistemas que incluem GFCI, se a fiação da linha e da carga estiver incorreta, esses dispositivos GFCI podem não desarmar quando deveriam, deixando os circuitos desprotegidos contra falhas de aterramento. Para evitar esses problemas potenciais, é melhor identificar os terminais da linha e da carga e verificar as conexões com um testador de voltagem ou um diagrama de circuito. Você nunca deve sair até que a fiação tenha sido verificada duas vezes para garantir tanto a operação quanto a segurança.
Identificando erros de fiação
Erros na fiação são causas notórias de problemas elétricos que, se não resolvidos, podem levar a acidentes. Aqui estão alguns dos erros comuns e suas soluções:
| Tipo de Erro | Descrição | Consequências | Solução |
|---|---|---|---|
| Polaridade Invertida | Os fios quente e neutro são trocados | Operação anormal, risco de choque | Use um testador de circuito e reconecte corretamente |
| Conexões Soltas | Fios mal fixados nos terminais | Arco voltaico, superaquecimento, energia intermitente | Aperte as conexões e verifique se há corrosão |
| Circuitos Sobrecarregados | Muitos dispositivos em um único circuito | Disjuntores desarmados, risco de incêndio | Distribuir cargas em vários circuitos |
| Aterramento inadequado | Conexões de aterramento erradas ou ausentes | Falha do dispositivo de segurança, condições inseguras | Aterramento correto conforme código elétrico |
Ao analisar e resolver cuidadosamente esses problemas comuns durante a instalação ou solução de problemas, você pode garantir um sistema elétrico mais seguro e eficiente. Siga os códigos e diretrizes locais e, em caso de dúvida, procure um eletricista licenciado para obter ajuda profissional.
Efeitos de conexões incorretas de linha versus carga
Conexões incorretas entre linha e carga podem resultar em sérios riscos à segurança do entorno e prejudicar o funcionamento adequado dos sistemas elétricos. Um efeito dominante é que tal desconexão pode operar contra suas próprias intenções. Em outras palavras, um GFCI ou AFCI pode não fornecer nenhuma proteção contra choques elétricos ou falhas de arco, o que significa que os circuitos permanecem desprotegidos, criando um risco adicional de incêndios ou ferimentos elétricos.
Uma conexão incorreta também pode significar mau funcionamento do dispositivo em questão, podendo até causar danos permanentes. Por exemplo, fios de carga conectados aos terminais de linha manterão o dispositivo energizado mesmo quando ele deveria estar desligado, causando mais problemas de segurança para atividades de manutenção ou reparo. Por outro lado, se a fiação não for feita corretamente desde o início, isso complicará e prolongará ainda mais os esforços de diagnóstico, impedindo que os eletricistas identifiquem e corrijam a falha facilmente. A identificação e o posicionamento dos terminais de linha e de carga devem ser feitos corretamente para garantir instalações elétricas seguras, eficientes e confiáveis.
Como os eletricistas solucionam problemas de fiação
Eletricistas usam uma abordagem sistemática para identificar e resolver problemas de fiação. Primeiro, vem uma inspeção visual para detectar problemas comuns, como fios quebrados, conexões soltas e sinais de fiação superaquecida. Em seguida, eles podem usar um multímetro ou testador de circuito, ou ambos, para verificar a tensão, a continuidade ou a resistência e, assim, rastrear uma falha no circuito. Em situações complexas, o eletricista pode seguir as rotas da fiação com a ajuda de diagramas de circuito e isolar partes do sistema para identificar o problema. Eles também verificam se todas as conexões estão feitas corretamente na linha e nos terminais de carga para garantir a operação adequada. Ainda assim, para se aprofundar na solução de problemas, um eletricista pode verificar se há falhas ocultas na fiação, como problemas de aterramento ou componentes instalados incorretamente, garantindo assim a segurança e a confiabilidade dos sistemas elétricos. As últimas etapas serão a documentação completa da atividade e novos testes para garantir que todos os problemas tenham sido resolvidos.

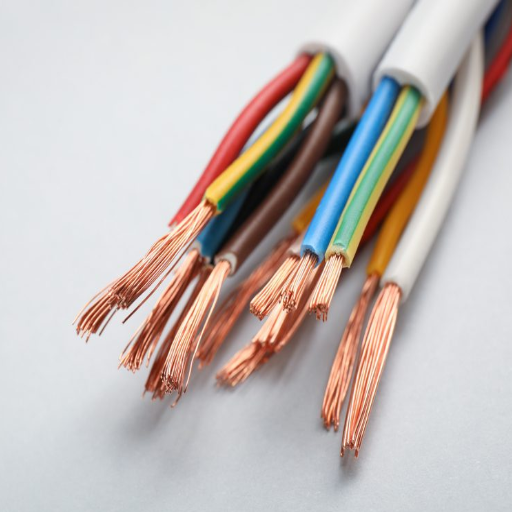

Considerações de segurança ao trabalhar com fios de linha e carga
AVISO: Caso esteja trabalhando com fios de linha e de carga, certifique-se de que o disjuntor esteja desligado antes de iniciar qualquer trabalho. Você pode tentar confirmar se não há corrente elétrica subindo e descendo pelos fios com um testador de voltagem. Use luvas isolantes e uma ferramenta manual com cabo isolado. Mantenha seu local de trabalho limpo e seco para que não ocorram acidentes caso você toque em algo energizado. Sempre siga os códigos elétricos locais; em caso de dúvida, não hesite em solicitar a ajuda de um eletricista licenciado.
Compreendendo os níveis de tensão
Voltagem é uma diferença de potencial medida em unidades de volts (V). Ela é responsável por causar o fluxo de eletricidade entre dois pontos em um circuito elétrico. Normalmente, considera-se que a baixa tensão está na faixa de 0 a 50 V e, na maioria das vezes, é segura de lidar, desde que sejam tomadas as devidas precauções. Por outro lado, a média tensão varia entre 50 V e 1000 V e, portanto, exige maiores precauções de segurança. Por outro lado, a alta tensão acima de 1000 V representa risco de vida e deve ser tratada apenas por profissionais.
Em instalações elétricas residenciais, as tensões são geralmente de 120 ou 240 volts (dependendo do país de instalação), enquanto instalações industriais costumam lidar com tensões relativamente altas. Estar ciente do nível de tensão é muito importante para a segurança do técnico, bem como do equipamento. Utilize sempre as ferramentas e os equipamentos de segurança corretos e consulte as especificações do dispositivo e as normas locais para garantir que esteja trabalhando com a faixa de tensão correta.
Usando uma caneta detectora de voltagem
Ao utilizar a caneta detectora de tensão, o dispositivo é testado em um circuito energizado antes do teste. Em seguida, a caneta é lentamente aproximada do fio (ou tomada, ou dispositivo elétrico) em teste com a ponta. Se houver tensão, o detector emitirá uma resposta por meio de um sinal luminoso ou sonoro, permitindo a identificação de circuitos energizados à distância. Esta ferramenta oferece uma maneira rápida, confiável e segura de identificar correntes elétricas com o mínimo de risco.
Melhores práticas para segurança elétrica
- Desligue a energia na fonte – Desligue sempre a energia no disjuntor principal antes de realizar qualquer tipo de trabalho elétrico para evitar riscos. Coloque etiquetas nos equipamentos para avisar outras pessoas sobre a manutenção em andamento.
- Use ferramentas isoladas e equipamentos de segurança – Certifique-se de que todas as ferramentas estejam isoladas e use equipamentos de segurança, como luvas e óculos de proteção, para se proteger contra riscos de choque elétrico.
- Verifique a tensão – Fios e equipamentos devem sempre ser testados quanto à voltagem antes do manuseio, pois alguns circuitos podem permanecer energizados mesmo após serem desligados. A caneta é um instrumento muito útil para isso.
- Mantenha longe de água e ambientes úmidos – A água certamente aumentará o nível de risco de choque elétrico, portanto trabalhe em condições secas, mantendo as mãos e ferramentas secas.
- Mantenha-se afastado de linhas de energia – Mantenha uma distância segura de linhas de energia aéreas durante atividades ao ar livre ou em alturas elevadas. Use escadas não condutoras, como as de fibra de vidro.
- Observe os códigos elétricos locais – Seguir os códigos elétricos da região garantirá a segurança e a conformidade legal do procedimento. Se não tiver certeza, contrate um eletricista licenciado.
- Mantenha o equipamento em boas condições – Fios, cabos e ferramentas devem ser inspecionados regularmente para verificar se há desgaste e danos. Qualquer equipamento defeituoso deve ser substituído ou reparado imediatamente.
- Nunca sobrecarregue os circuitos – Não permita que vários aparelhos de alto consumo de energia funcionem no mesmo circuito, pois isso pode causar superaquecimento ou incêndio. Use protetores contra surtos de tensão quando necessário.
Ao adotar boas práticas como essas, você reduz significativamente os riscos e cria um ambiente de trabalho mais seguro para si mesmo ao trabalhar com ou perto de eletricidade.
Fontes de Referência
“Maximizando a carga de toras de linha de horizonte usando uma linha de comprimento variável” (2021)
Perguntas Frequentes (FAQs)
Qual é a diferença entre fios de linha e fios de carga?
A maior diferença entre fios de linha e de carga é que os fios de linha transportam a energia da fonte, enquanto os fios de carga alimentam luminárias ou outros aparelhos elétricos. Para realizar reparos ou instalações elétricas com segurança, é preciso conhecer essa diferença.
Como encontro os fios de linha e de carga no meu sistema elétrico?
Use um testador de voltagem ou multímetro para encontrar os fios de linha e de carga. Os fios de linha são aqueles conectados à fonte de alimentação e, portanto, geralmente carregam tensão; os fios de carga, por sua vez, são conectados à carga a jusante. Certifique-se sempre de desligar a energia antes de tocar em qualquer fio elétrico.
Como a fiação do fio de carga é associada a um interruptor de luz?
Em uma montagem típica, o fio de linha fornece energia ao interruptor, e o fio de carga vai do interruptor até a luminária. A distinção precisa entre os dois fios ajuda o profissional a evitar choques elétricos e a garantir o funcionamento adequado do circuito.
O que devo considerar ao solucionar problemas de fiação?
Ao solucionar problemas de fiação, primeiro mantenha a segurança desligando a energia da caixa elétrica. Usando uma caneta detectora de voltagem, percorra os fios para verificar se há fios energizados. Identifique corretamente as configurações de linha e carga para garantir que as conexões sejam seguras e estejam em total conformidade com os padrões elétricos.
Quais precauções de segurança devem ser tomadas durante reparos elétricos?
Tudo, menos a segurança, é primordial durante reparos elétricos: sempre desligue a energia no disjuntor, use todos os fios codificados por cores para fins de segurança e certifique-se de estar completamente familiarizado com os componentes elétricos envolvidos, ou você deve contratar um eletricista profissional licenciado para evitar se tornar uma estatística de acidentes.
Por que é importante saber a diferença entre carga e linha?
Fios de linha versus fios de carga – cada um deles tem grande importância em qualquer projeto elétrico. É preciso usá-los corretamente para conectar interruptores, tomadas e acessórios com segurança, para que a eletricidade funcione em uma emergência. O mesmo conhecimento é útil na solução de problemas de fiação.
Como conectar com segurança um interruptor dimmer aos fios de linha e carga?
Para conectar um dimmer, primeiro identifique o fio de linha (a energia entra aqui no interruptor) e o fio de carga (a energia vai para a luminária). Sempre siga as instruções do fabricante do dimmer ao conectar os fios e certifique-se de que as conexões estejam firmes para evitar riscos.
Quais são os erros comuns em trabalhos elétricos "faça você mesmo" com linha versus carga?
Não saber a diferença entre fios de linha e de carga levará a uma fiação inadequada, o que pode causar falha no circuito ou choque elétrico. Verifique constantemente o seu trabalho e considere usar um multímetro para ter certeza de que está trabalhando nos fios corretos.
Como instalo uma tomada GFCI usando uma configuração de fiação de linha e carga?
Ao instalar uma tomada GFCI, os fios de linha são conectados aos terminais que fornecem energia à tomada, enquanto os fios de carga podem ser conectados para fornecer energia às tomadas a jusante. A identificação e a fiação adequadas dos fios de linha e de carga devem ser feitas para garantir que o GFCI opere corretamente e com segurança.
