Tudo o que você precisa saber sobre sistemas de cabos de baixa tensão

Os desenvolvimentos mais recentes em tecnologia integraram cabos de baixa tensão, que fornecem distribuição de energia confiável, eficaz e segura em vários campos, incluindo telecomunicações, automação residencial, sistemas industriais, automação e até mesmo sistemas de segurança. O blog a seguir tem como objetivo fornecer todos os detalhes que você pode precisar para entender o sistema de cabos de baixa tensão e seus componentes críticos, bem como usos práticos, considerações para seleção e instalação. Pretendo ajudar profissionais da indústria, bem como aqueles que desejam ampliar seus conhecimentos, a entender como informar melhor suas decisões e aumentar a eficiência de seus sistemas.

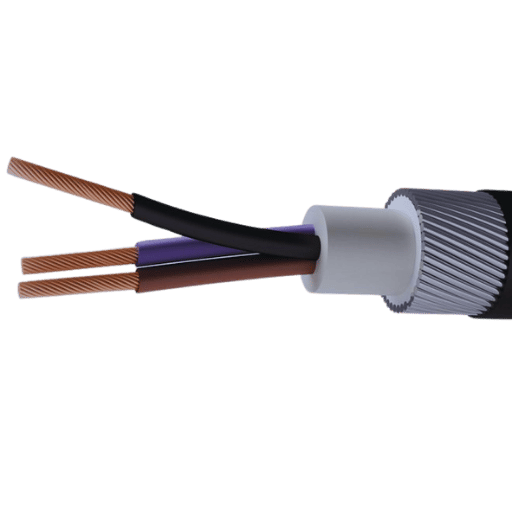

O que é um cabo de baixa tensão?

Baixa voltagem cabos são fios destinados a trabalhar com tensões geralmente menores que 1,000 volts. Esses cabos são usados ​​principalmente para alimentação, controle e comunicação em locais residenciais, comerciais ou industriais. Esses cabos são frequentemente instalados em sistemas de iluminação, redes de segurança, automação de telecomunicações e sistemas de controle. Sua construção possui condutores, fios isolados e revestimento externo para fornecer segurança, eficiência e durabilidade em condições normais de operação.

Compreendendo os princípios básicos do cabo de baixa tensão

Cabos considerados de “baixa tensão” são aqueles que têm limitações de uso de menos de 1,000 volts, tornando-os apropriados para sistemas de baixa energia, como sistemas de energia e comunicação, sistemas de iluminação e outros. A eficiência, segurança e conformidades internacionais para design de cabos de baixa tensão, que inclui regulamentações IEC como IEC 60227 e IEC 60502, são particularmente notáveis.

Materiais e construção

Condutores dentro de cabos de baixa tensão são feitos de materiais de alta condutividade, como cobre ou alumínio. Esses condutores são isolados usando materiais termoplásticos de PVC (cloreto de polivinila) ou XLPE (polietileno reticulado) ou EPR (borracha de etileno propileno) que têm boa estabilidade térmica e resistência ao desgaste. Além disso, o revestimento de proteção ambiental auxilia no aumento da confiabilidade do cabo, protegendo contra umidade, abrasão, UV e outros fatores prejudiciais.

Desempenho e durabilidade

Dependendo do tipo de isolamento, os cabos de baixa temperatura podem operar termicamente em -30°C a +90°C. Versões modernizadas desses cabos também vêm com recursos que fornecem proteção contra interferência elétrica e pressão. Maior ênfase também foi colocada na prevenção de incêndio com projetos livres de halogênio (LSHF) de chama e baixa fumaça para melhoria residencial e comercial para segurança.

Tendências do mercado e sua aplicação na vida real

Cabos de baixa tensão podem ser utilizados em construção, automotivo, telecomunicações e até mesmo em campos de energia renovável. Por exemplo, o uso crescente de sistemas de energia solar aumentou a necessidade de cabos de baixa tensão especializados cabos que podem suportar temperaturas muito altas e exposição prolongada à radiação UV. Além disso, houve uma mudança global em direção ao uso de materiais sustentáveis ​​e processos de fabricação ecologicamente corretos, o que estimulou a criatividade no desenvolvimento de isolamento e revestimento de cabos.

Com esse conhecimento básico, as partes interessadas poderão escolher o tipo correto de cabo de baixa tensão para diferentes usos, garantindo ao mesmo tempo a conformidade com as medidas de segurança e a produtividade operacional.

Como os níveis de tensão definem o cabo de baixa tensão

A classificação de cabos de baixa tensão é baseada em sua classificação de tensão, que normalmente é limitada a um valor operacional de 1,000 volts (1 kV). Essa classificação é definida para acomodar o uso desses cabos para propósitos como fiação residencial, sistemas comerciais e usos industriais leves, que também se enquadram nos limites observados. A observância dessas definições de tensão auxilia na garantia de isolamento adequado, desempenho e conformidade com padrões e regulamentações de segurança aceitos.

Diferenciando cabos de baixa tensão de cabos de alta tensão

Devido aos requisitos específicos de suas faixas de tensão, os cabos de baixa e alta tensão diferem muito em construção, uso e padrões de desempenho. Os cabos de baixa tensão são classificados para níveis de tensão de até um kV, enquanto os cabos de alta tensão têm classificações de tensão entre 36 kV e várias centenas de kV, permitindo assim seu uso generalizado nas redes de transmissão e distribuição de energia.

O tipo de isolamento usado é uma diferença fundamental. Cabos com tensões mais baixas normalmente usam cloreto de polivinila (PVC) ou polietileno reticulado (XLPE), enquanto cabos de alta tensão, por outro lado, tendem a usar isolamento mais avançado como XLPE com blindagens dielétricas mais espessas, ou mesmo projetos de cabos preenchidos com fluido para evitar avarias elétricas.

O design físico também oferece uma outra etapa de separação. A interferência eletromagnética requer o uso de blindagem em cabos de alta tensão, o que não ajuda com cabeamento de baixa tensão em uso residencial ou indústrias padrão. Além disso, os condutores de cabos de alta tensão temperados são compostos, o que reduz a resistência, enquanto em cabos de baixa tensão, esse recurso não é tão proeminente.

Para manter a segurança operacional adequada ao longo de longos ciclos de vida, os cabos de alta tensão devem aderir a requisitos rigorosos, como IEC 60840 ou IEC 62067, pois essas diretrizes avaliam sua capacidade de suportar um tremendo estresse elétrico ao longo do tempo. Usuários leigos e setores industriais leves não exigem, no entanto, padrões tão rigorosos e, portanto, usam cabos de baixa tensão que seguem as diretrizes de conformidade IEC 60502-1.

Sistemas de baixa tensão são muito mais econômicos, e isso se reflete no preço dos cabos de baixa tensão, já que cabos de energia de alta tensão são muito mais caros devido aos rigorosos requisitos de teste, design especializado e complexidade dos materiais usados ​​em sua construção. Como resultado, esses cabos podem ser considerados um investimento essencial dentro da infraestrutura de energia em larga escala, mas são, de outra forma, irrealistas para instalações gerais onde sistemas de baixa tensão são implantados.

A aplicação de padrões de sistema e tipo de cabo precisa da máxima atenção se o objetivo de segurança e eficiência em sistemas elétricos for buscado, pois muitos desses princípios definem fatores de risco. Atenção a fatores como a carga suportada, o ambiente e o código de regulamentações fornecerão resultados ótimos.

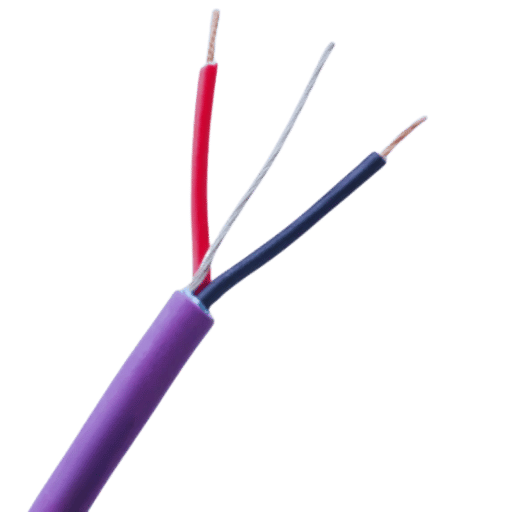

Tipos de cabos de baixa tensão

Explorando diferentes tipos de cabos para aplicações de baixa tensão

Cabos de baixa tensão são adaptados para sistemas cuja tensão de corte é de 1000 volts e abaixo. Eles são frequentemente usados ​​em estruturas residenciais e comerciais, bem como em instalações industriais. Os tipos comuns incluem:

1. Cabos de potência – São usados ​​para distribuição elétrica dentro de edifícios e outras instalações de infraestrutura. Eles garantem distribuição eficiente de eletricidade para diferentes máquinas e dispositivos.
2. Cabos de controle – Este tipo é mais adequado para sinais de protocolo para sistemas de controle de automação e para comunicação entre diferentes dispositivos.
3. Cabos de instrumentação – Servem para telemetria precisa de sinais em sistemas de verificação e medição, garantindo assim a precisão do desempenho do sistema.
4. Cabos de dados – Esses cabos são amplamente utilizados em sistemas de comunicação para estabelecer conexões de rede e facilitar a transferência de dados.

A seleção de cada cabo é determinada pelos requisitos do sistema, como classificação de potência, faixas de temperatura e outras medidas aplicáveis.

Comparando opções de isolamento de PVC e XLPE

Quando se trata de materiais isolantes para cabos, duas escolhas frequentes são PVC (Policloreto de Vinila) e XLPE (Polietileno Reticulado). Materiais isolantes têm benefícios e usos particulares, e embora ambos os materiais sejam úteis, suas características diferem consideravelmente em resistência térmica, resistência mecânica e efeitos ambientais.

1. Desempenho térmico:

Para isolamento de PVC, aplicações de uso geral são geralmente de até 70°C, enquanto tipos de grau resistente ao calor vão até 90°C. No entanto, a faixa para isolamento XLPE é frequentemente muito maior, com operações padrão em 90°C e picos de curto prazo durante condições de falha atingindo 250°C. Para cabos que têm maiores demandas de exposição térmica, XLPE é, portanto, mais apropriado.

2. Propriedades mecânicas e elétricas:

O XLPE tem uma rigidez dielétrica menor em comparação ao PVC, mas a resistência mecânica e a resistência à abrasão são muito melhores no XLPE, o que torna a perda de energia e a ineficiência menos comuns em sistemas de distribuição de energia. O PVC, por outro lado, é mais flexível e mais fácil de trabalhar, resultando em uma resistência à tração ligeiramente menor em comparação aos abrasivos.

3. Considerações sobre meio ambiente e saúde:

Quando exposto a chamas, o PVC queima cloro e pode produzir cloreto de hidrogênio, um gás tóxico, levando a problemas prejudiciais à saúde ou à segurança em caso de incêndio. O XLPE provavelmente será a opção preferida em casos com parâmetros tão restritivos como espaços fechados em edifícios, navios e túneis porque é livre de halogênio e tem baixa capacidade de emissão de fumaça e gases.

4. Envelhecimento e Longevidade:

Devido à estrutura molecular reticulada do XLPE, sua resistência ao envelhecimento pelo calor e exposição ultravioleta é maior do que a de outros materiais. Isso ainda garante ao XLPE uma vida útil maior em comparação ao PVC, especialmente em condições extremas, onde as temperaturas mudam frequentemente ou quando o material é deixado do lado de fora por um longo tempo.

5. Implicações de custos:

Para protótipo ou uso típico, o PVC provavelmente será a escolha ideal devido aos menores custos iniciais tendo prioridade sobre as restrições de gastos. Embora o XLPE seja mais caro no início, a longo prazo, ele economiza dinheiro devido à sua maior durabilidade estrutural, menores despesas de manutenção e compensação frequente dos custos de despesas iniciais em projetos de infraestrutura crítica.

Considerações de aplicação para requisitos do sistema A ênfase no isolamento de PVC ou XLPE depende dos requisitos do sistema e da conformidade. Para cabos de energia de alta tensão onde capacidade térmica, durabilidade e projetos ecologicamente corretos são prioridades, o XLPE é frequentemente a escolha ideal. No entanto, o PVC é a solução para instalações mais flexíveis e econômicas. Com essas distinções, é possível escolher o material apropriado em relação aos requisitos operacionais e regulatórios.

Escolhendo o material condutor correto: cobre ou alumínio

Cada material condutor tem seus próprios benefícios, e cada pessoa tem uma opinião diferente sobre cobre e alumínio, os dois materiais mais usados. O cobre é preferido devido à sua condutividade elétrica relativamente boa, bem como sua grande resistência e resistência à ferrugem. Isso oferece benefícios na construção de cabos de cobre e hastes para aplicações onde a máxima vida útil e confiabilidade possíveis são necessárias. Em comparação ao cobre, o alumínio é menos condutivo, mas é muito mais leve e econômico, permitindo seu uso em instalações de alto volume onde o orçamento e o peso são extremamente importantes. As escolhas feitas em relação aos materiais condutores dependerão dos requisitos específicos do projeto, como a necessidade de condutividade, o peso máximo permitido e as despesas com material.

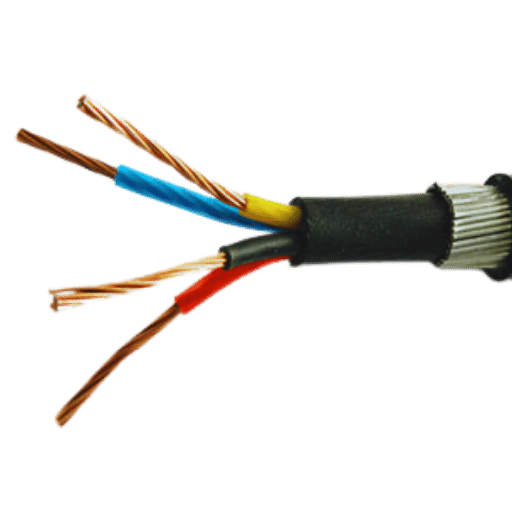

Como os cabos de baixa tensão são instalados?

Eletrodutos essenciais para instalação de fios de baixa tensão

Assim como em qualquer projeto de construção, a instalação de cabos de energia de baixa tensão requer a seleção de conduítes que estejam em conformidade com as restrições de durabilidade, segurança e código. Os tipos comuns de conduítes incluem conduítes flexíveis, não metálicos e metálicos, com cada um tendo benefícios exclusivos em relação ao seu uso.

Na Europa Ocidental, os conduítes metálicos são produzidos principalmente de aço galvanizado ou alumínio, que são adequados para ambientes não domésticos. Comunicações necessidades de cabeamento não apenas barreiras anticorrosivas de umidade, mas barreiras físicas, Aqueles ambientes que incluem aplicações industriais ou onde os cabos são submetidos a estresse mecânico. Por exemplo, conduítes de aço galvanizado podem suportar temperaturas de até cerca de 482°F (250°C) sem danos significativos.

Conduítes não metálicos feitos de PVC ou HDPE (polietileno de alta densidade) também são uma substituição adequada para conduítes de metal resistentes. Eles não são apenas leves e econômicos, mas também são resistentes à corrosão. Esses tipos abrangem aplicações residenciais e comerciais que são menos expostas a condições externas. Os dados sugerem que os conduítes de PVC, que são comumente usados ​​em condições úmidas devido à sua grande resistência à água, são termicamente estáveis ​​até cerca de 140°F (60°C).

Conduítes flexíveis são feitos para instalações que exigem movimento, como conexões a equipamentos que podem vibrar ou se mover ao longo do tempo. Eles têm variações metálicas e não metálicas, permitindo diferentes requisitos ambientais e mecânicos. Por exemplo, conduítes flexíveis metálicos são altamente confiáveis ​​em aplicações industriais, enquanto os tipos não metálicos são preferidos em ambientes internos para instalações mais leves.

A seleção do conduíte depende em grande parte das condições predominantes, prováveis ​​forças mecânicas e do código elétrico local. Os conduítes devem ser selados nas aberturas para evitar a entrada de água ou detritos, e a abertura deve ser maior do que o cabo existente para permitir o crescimento futuro. A seleção apropriada do sistema de conduíte otimiza a vida útil dos cabos, reduz o esforço de manutenção e melhora a segurança na operação.

Melhores práticas para evitar danos mecânicos

Seleção adequada de conduíte

• Para ambientes que sofrem tensão mecânica significativa, utilize conduítes compostos de materiais fortes, como aço galvanizado ou PVC rígido. Conduítes de aço são relatados como possuindo resistência à compressão de até 70,000 psi, tornando-os úteis em áreas industriais. Para uso externo, considere estes revestimentos, bem como materiais não corrosivos para evitar danos: materiais de revestimento resistentes a UV ou não corrosivos.

Técnica de instalação correta

• Tome cuidado para aplicar procedimentos corretos, como alinhamento, a quantidade de curvatura aplicada, a retidão do conduíte e a fixação da âncora. Conduítes com alinhamento ruim ou sem suporte são submetidos a estresse e têm propensão a rachaduras, o que leva a danos e exposição do cabo.

Adesão às especificações do código

• Cumpra outras regras regionais, como o National Electrical Code (NEC). Essas regras descrevem os requisitos mais fundamentais, como a colocação do conduíte, espaçamento e aterramento, tudo o que ajuda a diminuir a possibilidade de destruição mecânica.

Uso de medidas de proteção

• Em áreas de alto tráfego, medidas adicionais como barreiras, bandejas de cabos e mangas de conduíte devem ser usadas. Relatórios sugerem que invólucros de conduíte reforçados podem diminuir o número de casos de danos em até 25% em ambientes industriais difíceis.

Inspeções e Manutenção Periódica

• Agendar inspeções regulares pode mitigar problemas relacionados à corrosão e danos. Quebras ou paradas dispendiosas podem ser evitadas com problemas potenciais sendo resolvidos por meio de testes visuais ou não destrutivos mais cedo do que tarde.

Considerações ambientais

• Avalie outros fatores que influenciam a mobilidade, como temperatura, exposição a produtos químicos, vibrações e assim por diante. Por exemplo, conduítes flexíveis são adequados para locais com movimento contínuo ou vibrações, enquanto os rígidos são perfeitos para locais sem movimento.

Evite superlotação dentro de conduítes

• O enchimento excessivo de conduítes aumenta a chance de danos aos cabos devido à pressão interna. Restrições de capacidade de enchimento recomendadas devem ser seguidas, pois elas geralmente não excedem 40% de enchimento para desempenho ideal com desgaste mínimo.

Construções que implementam as práticas mencionadas podem eliminar a maioria desses danos mecânicos e aumentar a segurança, a confiabilidade e a eficiência dos sistemas de conduítes elétricos.

Instalação em ambientes agressivos

Os processos de instalação de conduítes e os próprios conduítes precisam de seleção especial, considerando sua longevidade e funcionalidade em um ambiente hostil. Para áreas que provavelmente receberão umidade ou serão expostas a produtos químicos, conduítes de aço inoxidável ou liga de alumínio revestidos com PVC C seriam a escolha certa. Aparafusar conduítes com suportes reforçados com fibra de vidro seria ideal para condições extremamente quentes ou frias. Além disso, selar os suportes do conduíte com uma vedação à prova de intempéries evitaria a infiltração de poeira, água e outras substâncias nocivas. Concluir essas tarefas aumentará a durabilidade e a confiabilidade do sistema elétrico em tais condições e aprimorará o desempenho do sistema.

Por que os cabos de baixa tensão precisam de atenção especial?

Garantindo longa vida útil dos cabos de baixa tensão

Para garantir a alta confiabilidade e longevidade dos cabos LV, é necessária atenção especial quanto à sua manutenção e cuidado. Alguns deles são instalação adequada, instalação de revestimento suficiente e prevenção de abuso mecânico. Verificações e manutenções regulares ajudam com problemas como erosão e umidade que podem tornar a funcionalidade inútil. Além disso, manter os cabos dentro dos parâmetros de tensão e corrente definidos reduz as mudanças de temperatura e a deterioração. Essas práticas descritas ajudam a prevenir o mau funcionamento sistemático dos cabos LV e excedem sua vida útil operacional.

Impacto dos materiais isolantes e condutores

O desempenho, a vida útil e a segurança dos cabos de baixa tensão (LV) são muito impactados pela escolha dos materiais usados ​​para isolamento e condutores. Materiais de isolamento, como PVC, XLPE e borracha, não apenas previnem vazamentos elétricos, mas também fornecem proteção contra umidade, temperaturas extremas e exposição a produtos químicos. Por exemplo, o XLPE (polietileno reticulado) tem uma boa resistência térmica e excelente isolamento elétrico, e pode operar eficientemente em ambientes térmicos mais altos de até 90 °C, ou mesmo 250 °C durante curtos-circuitos.

Pelo contrário, os materiais usados ​​para condutores, que são mais comumente cobre ou alumínio, impactam a flexibilidade do cabo, bem como sua condutividade. O cobre é preferido por causa de sua alta condutividade (aproximadamente 59.6 × 10^6 S/m a 20°C) e resistência à corrosão, tornando a transmissão de energia eficiente. Embora o alumínio não seja tão condutor, seu peso leve, baixo custo e utilidade em certas instalações o tornam favorável. O alumínio, no entanto, requer proteção contra oxidação, o que significa que medidas adicionais devem ser tomadas com conectores e revestimentos especializados nele.

Cabos que incluem certos materiais têm menos probabilidade de sofrer perdas de energia ao longo do tempo e são mais duradouros. Por exemplo, considerando o isolamento de um cabo, materiais adequadamente selecionados podem melhorar a eficiência do sistema reduzindo perdas dielétricas em até 30%. A seleção de materiais de isolamento e condutores considerando as especificações e condições das aplicações é crítica para a confiabilidade e o desempenho dos cabos LV.

Mitigando Riscos na Transmissão de Energia

Para reduzir o risco na transmissão de energia, meu foco seria na seleção apropriada do cabo, desafios relacionados ao ambiente e medidas de inspeção associadas. Isso compreende o emprego de materiais altamente condutores e fortes, isolantes para evitar perdas dielétricas e blindagem do cabo para evitar interferência. Igualmente importante, eu também prestaria atenção à manutenção e verificações regulares para identificar problemas subjacentes e resolvê-los antes que eles impeçam a confiabilidade e o desempenho do sistema.

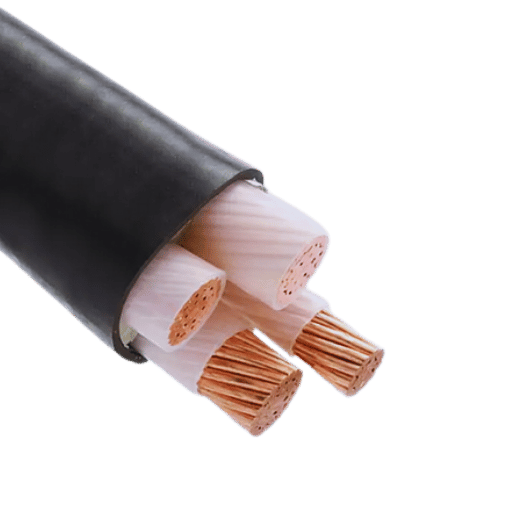

Escolhendo os cabos de baixa tensão certos para suas necessidades

Quando os tipos de cabos devem ser divididos em baixa tensão

Cabos com uma faixa de tensão de até mil volts ou 1kV são cabos de baixa tensão. Esses cabos são comuns em fiação residencial, instalações comerciais e outros sistemas industriais baseados em controle ou acionados por iluminação. aplicações onde a eletricidade as cargas permanecem dentro dos limites definidos. O uso de cabos de baixa tensão é recomendado para casos em que a tensão de uma aplicação cai dentro desses limites, garantindo assim sua segurança, eficiência e compatibilidade.

Quais cabos de baixa tensão consistem em diferentes componentes

A fabricação de cabos de baixa tensão envolve o uso de vários componentes diferentes, todos os quais aumentam a funcionalidade geral, durabilidade e segurança do cabo. Os mais notáveis ​​deles são:

Condutores

• Como em todos os cabos de baixa tensão, o condutor é a peça mais vital e é tipicamente feito de cobre ou alumínio. O cobre é preferido por causa de sua condutividade incrivelmente alta e natureza flexível; alternativamente, o alumínio apresenta uma opção barata e leve. Como os condutores são projetados adequadamente para transportar voltagem adequada, há muito pouca perda e desperdício de energia quando a energia é transmitida através deles.

Isolamento

• A camada de isolamento envolve a camada condutora e, como o nome sugere, também protege contra conexões e curtos-circuitos. Os materiais mais comuns para isolamento são PVC (cloreto de polivinila), XLPE (polietileno reticulado) e elastômeros termoplásticos. Isolamento adicional com recursos como resistência a chamas ou baixa emissão de fumaça também está disponível para outras aplicações em que a segurança contra incêndio é necessária.

blindagem

• Blindagem adicional é quase sempre incluída na construção de cabos mais sofisticados ou sensíveis que precisam de proteção contra EMI (Interferência Eletromagnética), como cabos de dados e controle. Para garantir a integridade dos sinais mesmo sob condições operacionais severas, tranças feitas de aço, folha de alumínio-mylar ou ambos, bem como materiais combinados, são usadas.

Bainha externa

• A capa externa serve como a primeira linha de defesa do cabo contra danos mecânicos, bem como umidade, abrasão, luz UV e outros produtos químicos. Ela é feita de PVC, PE (polietileno) ou compostos à base de borracha, dependendo da aplicação.

Enchimentos e fitas de encadernação

• Os enchimentos, que garantem que o cabo mantenha seu formato circular, e as fitas de encadernação, que mantêm os cabos multinúcleos organizados, também servem para dar ao cabo melhor resistência mecânica e facilitar a montagem.

Além disso, a baixa tensão moderna os cabos atendem a certos padrões e certificados como IEC 60502 ou UL 62, que garantem desempenho e segurança. A implementação de cabos livres de halogênio e retardantes de chamas, por exemplo, melhorou a segurança em edifícios populosos e plantas industriais ao diminuir muito a fumaça produzida durante incêndios.

Compreender os componentes dos cabos de baixa tensão e suas funções é fundamental para garantir o melhor desempenho para uma determinada aplicação e, ao mesmo tempo, atender aos requisitos de conformidade e vida útil do setor.

Compreendendo como os cabos são feitos para uso elétrico ideal

Um exame atento dos aspectos fundamentais e dos métodos de produção específicos ajuda a compreender como cabos elétricos são criados para uso ideal. Os componentes de um cabo consistem em um núcleo condutor que é cobre ou alumínio, e isolamento feito de PVC ou XLPE para garantir uso seguro e confiável. Bainhas e fitas, bem como outras camadas de proteção externas ajudam a proteger o cabo de exposições ambientais severas e trazem durabilidade a Stephen.

Algumas das etapas operacionais no processo incluem trefilação, trançamento do condutor, aplicação do isolamento e aplicação de bainhas protetoras nos cabos para integridade estrutural. Todos eles têm uma função específica na maneira como o cabo é projetado. Para garantir a conformidade, procedimentos de controle de qualidade são realizados em cada etapa para verificar se os cabos atendem aos padrões exigidos da IEC ou UL em relação à segurança e desempenho. Os cabos são fabricados com a intenção de atender transmissões elétricas ideais, seguras e confiáveis, selecionando os materiais necessários e aderindo aos padrões da indústria.

Perguntas Frequentes (FAQs)

P: Você poderia explicar o que são sistemas de cabos de baixa tensão e como eles diferem dos cabos de média e alta tensão?

R: Cabo de baixa tensão é definido como um cabo ou fio com uma tensão operacional nominal de até 1000 volts CA ou 1500 volts CC. Eles diferem de cabos de média e alta tensão na espessura do isolamento, tamanho do condutor e aplicação. Cabos de baixa tensão são usados ​​principalmente para distribuição de energia em edifícios e instalações industriais, bem como para transmissão de curta distância, enquanto cabos de alta tensão são usados ​​para transmissão de longa distância e maiores cargas de energia.

P: Quais são as classificações dos cabos de baixa tensão?

R: Algumas das classificações de cabos de baixa tensão incluem: 1. Cabos com revestimento isolante de PVC 2. Cabos com revestimento isolante de XLPE 3. Cabos flexíveis 4. Cabos blindados 5. Cabos com isolamento de baixa emissão de fumaça e sem halogênio 6. Cabos de controle 7. Cabos de instrumentação Todos eles têm diferentes características e áreas de aplicação, sendo confiáveis ​​em diversas condições e requisitos.

P: Que abordagem posso adotar para encontrar um cabo de baixa tensão adequado para meu projeto?

R: O tipo de cabo de baixa tensão adequado para seu projeto pode ser estabelecido por meio das seguintes etapas: 1. Requisitos relativos à tensão e corrente 2. Especificações das condições ambientais (temperado, umidade, interno/externo) 3. Procedimento de instalação (conduíte, aéreo, subterrâneo) 4. Códigos de segurança contra incêndio 5. Requisitos de flexibilidade 6. Tipo de blindagem EMI/RFI Recomendado para uso é um guia de cabo, ou sinta-se à vontade para entrar em contato conosco para que possamos ajudá-lo a determinar o cabo mais adequado para seu caso de uso.

P: Quais são os melhores métodos de instalação de cabos de baixa tensão para garantir eficiência e segurança?

R: Os pontos descritos abaixo devem orientar sua instalação de cabos de baixa tensão: 1. Cumpra os códigos elétricos locais 2. Implemente infraestrutura de suporte de cabo adequada 3. Não exceda o raio de curvatura permitido 4. Garanta aterramento suficiente 5. Termine adequadamente 6. Proteja contra danos físicos e ambientes extremos 7. Marque os cabos para facilitar a identificação 8. Tenha em mente a manutenção futura e a expansibilidade do sistema. Proteger esses cabos contra danos e, ao mesmo tempo, permitir o fluxo de ar é a abordagem ideal para usabilidade, longevidade e desempenho do sistema.

P: Qual é a capacidade de condução de corrente dos cabos de baixa tensão e como ela é determinada?

A: A capacidade de condução de corrente de cabos de baixa tensão está relacionada a: 1. O tamanho do condutor e o material usado 2. Tipo de isolamento e sua espessura 3. Temperatura do ambiente 4. O método de instalação (aéreo, subterrâneo, conduíte, etc.) 5. O número de condutores carregados 6. Fatores de queda de tensão As capacidades para cabos de baixa tensão são calculadas usando as tabelas do fabricante e outros códigos elétricos. Sempre escolha cabos de baixa tensão com capacidade de condução de corrente apropriada para evitar superaquecimento e condições inseguras.

P: Há alguma consideração especial para o uso de cabos de baixa tensão em ambientes externos ou agressivos?

R: Sim, para ambientes externos ou severos: 1. Jaquetas que resistem aos raios UV para exposição ao sol 2. Projetos à prova d'água ou resistentes à umidade para áreas molhadas 3. Materiais quimicamente resistentes para áreas industriais 4. Cabos blindados com proteção mecânica 5. Cabos com classificação de temperatura para frio ou calor extremos 6. Cabos para áreas fechadas com baixa emissão de fumaça de halogênio Esses cabos especialmente projetados garantem que as condições desafiadoras sejam atendidas, o que garante o uso operacional seguro por longos períodos de tempo.

P: De que forma os cabos de baixa tensão são mais eficientes e econômicos do que os sistemas de fiação tradicionais?

A: Cabos de baixa tensão podem ajudar um usuário a economizar dinheiro em fiação tradicional devido ao seguinte: 1. Eles são mais simples de instalar, o que reduz os custos de instalação. 2. Com o uso de sistemas de iluminação LED, a energia pode ser economizada. 3. Sistemas de baixa tensão permitem modificações flexíveis no futuro. 4. O risco reduzido de choque elétrico aumenta as medidas de segurança. 5. Sistemas inteligentes de automação residencial e predial podem ser integrados. 6. Em alguns casos, menos material pode ser usado para construir sistemas de baixa tensão. Esses sistemas são uma solução mais econômica a longo prazo, mesmo que as despesas iniciais sejam maiores, devido à sua maior versatilidade e eficiência ao longo do tempo.

P: Qual é o resumo final que pode ser extraído da seleção e implementação cuidadosas de um sistema de cabos de baixa tensão?

R: A implementação de um sistema de cabos de baixa tensão requer consideração cuidadosa de: 1. Requisitos de tensão e corrente 2. Localização ambiental 3. Como e onde o sistema será instalado 4. Segurança local e conformidade com o código 5. Expansão futura esperada 6. Dispositivos que podem ser conectados 7. Custo com instalação, juntamente com manutenção geral 8. Desempenho e eficiência energética: Reservar um tempo para analisar esses componentes ajudará o usuário a selecionar um sistema de cabos de baixa tensão apropriado que ofereça funcionalidade excepcional.
