Os barcos possuem sistemas elétricos complexos para alimentar tudo, desde luzes de navegação até componentes eletrônicos de bordo. A manutenção pode ser um problema em termos de segurança e desempenho na água. Por outro lado, trabalhar com fiação marítima pode ser uma tarefa desafiadora se não se conhece os códigos de cores da indústria, que são usados como padrões. Esses códigos de cores são essenciais para entender a finalidade da fiação, fazer as conexões corretas e, em geral, evitar alguns erros elétricos dispendiosos. Neste artigo, exploraremos vários aspectos da codificação de cores de fios marítimos, ajudando você a entender sua importância e fornecendo dicas práticas para manter o sistema elétrico do barco em boas condições de funcionamento. Este artigo será útil tanto para quem já é um velejador experiente quanto para quem está apenas começando suas aventuras marítimas; ele lhe dará as habilidades necessárias para se manter seguro e organizado.

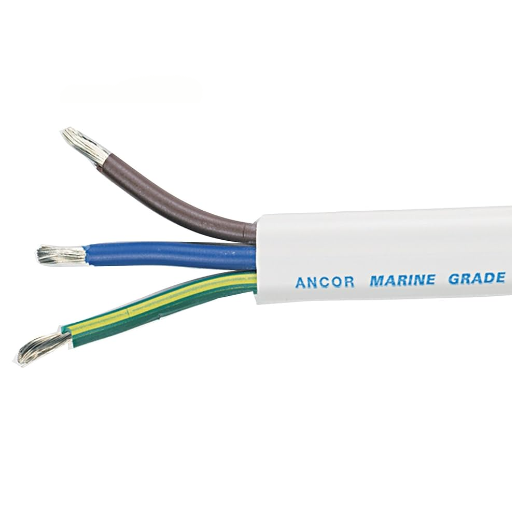

Introdução à fiação marítima
Na fiação marítima, todos os componentes relacionados a conexões e dispositivos elétricos são integrados ao sistema para uso em ambiente aquático. Essencialmente, isso significa que os sistemas de fiação marítima são projetados para resistir a todos os desafios que a navegação pode apresentar, desde umidade e sal até vibrações. Uma fiação marítima adequada garante o funcionamento correto e seguro dos sistemas elétricos das embarcações, incluindo instrumentos de navegação, iluminação e equipamentos essenciais. Portanto, fornecer um serviço seguro e confiável na água envolve o uso de fios marítimos de alta qualidade e a garantia de que todas as conexões estejam claras e bem organizadas.
Importância da fiação marítima
Os sistemas elétricos e de fiação a bordo das embarcações são essenciais para a segurança, operação e durabilidade das mesmas. A fiação marítima difere da fiação comum por ser projetada para resistir à corrosão da água salgada, suportar vibrações e tolerar altos níveis de umidade típicos de atmosferas marítimas. O fio de cobre estanhado é um bom exemplo: trata-se de um fio padrão para aplicações marítimas que oferece excelente resistência à oxidação e corrosão, mantendo a flexibilidade e a condutividade do fio ao longo do tempo.
Portanto, a instalação adequada da fiação marítima é crucial para garantir a operação contínua de sistemas essenciais, incluindo equipamentos de navegação, dispositivos de comunicação, bombas de porão e iluminação. De acordo com os padrões estabelecidos por organizações como o American Boat and Yacht Council (ABYC), todos os circuitos devem ser suficientemente isolados, protegidos e protegidos contra falhas elétricas ou incêndios.
Os dados continuam a ressaltar a importância desta disciplina no ambiente marítimo. A maioria das ocorrências de avarias em embarcações é tipicamente causada por problemas elétricos, sendo a corrosão responsável por quase 70% dessas falhas em ambientes com alto teor de água salgada. Verificações regulares e a adesão às melhores práticas, como o uso de conectores termorretráteis nas conexões dos terminais e disjuntores nos circuitos, podem contribuir significativamente para eliminar a grande maioria desses problemas elétricos.
Em suma, a fiação marítima é de extrema importância, pois está diretamente relacionada à segurança da tripulação e dos passageiros, bem como à eficiência operacional da embarcação. Além da redução de gastos com reparos, instalações e programas de manutenção adequados de fiação marítima também prometem maior confiabilidade em condições marítimas adversas.
Visão geral do código de cores dos fios
A codificação por cores dos fios na fiação marítima é um aspecto crucial para a segurança, confiabilidade e conveniência durante as operações de manutenção e reparo. Por isso, o Conselho Americano de Barcos e Iates (American Boat and Yacht Council) desenvolveu códigos de cores padronizados para os fios, descrevendo a função de cada fio no sistema elétrico de uma embarcação. Abaixo, alguns códigos de cores comumente aceitos e suas respectivas finalidades:
Preto: Geralmente usado em circuitos CC negativos.
Vermelho: Positivo, circuitos CC, principalmente a alimentação principal.
Amarelo (ou amarelo com uma faixa vermelha): Designa circuitos negativos CC e está cada vez mais substituindo o preto em novas instalações para evitar confusão com um circuito CA.
Verde ou Verde com Listra Amarela: Exclusivamente para fios de aterramento, que proporcionam segurança à vida e prevenção de choques.
Branco ou branco com listra azul: indica fios neutros de CA.
Azul: circuitos de iluminação CC ou alimentação de acessórios.
Laranja: fio CA de 120 V entre dois interruptores em sistemas específicos.
A padronização dessas cores e seu uso, portanto, proporciona aos técnicos um meio de rastrear facilmente as conexões dos fios e sua finalidade durante a solução de problemas. Na indústria marítima, é altamente provável encontrar uma embarcação específica, seja por região ou tipo, que não cumpra rigorosamente os padrões ABYC. Portanto, saber quando inspecionar e cumprir esses padrões garantirá um sistema elétrico seguro e funcional a bordo. A etiquetagem e a organização corretas dos feixes de fios contribuirão significativamente para esclarecer qualquer confusão que possa surgir durante trabalhos de reparo ou atualização.
Aplicações comuns em barcos
A energia elétrica é essencial em embarcações para diversas funções que garantem segurança, conveniência e eficiência. Ela alimenta principalmente sistemas de navegação e comunicação, incluindo GPS, plotters de cartas, radares e rádios VHF. Os sistemas exigem um fornecimento de energia constante para permitir o planejamento seguro de rotas, evitar colisões em operações offshore e comunicações de emergência.
Além disso, existem sistemas de iluminação tanto dentro quanto fora do barco. As luzes de navegação, as luzes de convés e as luzes de âncora desempenham um papel crucial para melhorar a visibilidade e garantir a conformidade com os regulamentos marítimos. A iluminação LED está ganhando imensa popularidade porque consome menos eletricidade, dura mais e produz menos calor, tornando-a eminentemente adequada para aplicações marítimas.
Esses sistemas elétricos também alimentam os aparelhos de bordo e outros utilitários, incluindo refrigeração, fogões elétricos, unidades de ar-condicionado e sistemas de entretenimento, como aparelhos de som ou televisores. Graças aos recentes avanços em baterias marítimas e tecnologia de carregamento, incluindo a bateria de íons de lítio, esses aparelhos podem operar de forma confiável mesmo durante viagens longas.
As bombas de porão e os sistemas de gerenciamento de água são cruciais para a segurança, pois operam para remover água indesejada do porão e reduzir o risco de inundações. Muitos deles incorporam sensores e alarmes que dependem do sistema elétrico da embarcação para manter a integridade durante todo o monitoramento.
Além disso, os barcos atuais estão cada vez mais equipados com painéis solares e turbinas eólicas para aumentar a independência energética e a sustentabilidade. Essas fontes de energia renováveis podem ajudar a reduzir a necessidade de combustível para gerar energia e expandir a gama de sistemas de propulsão elétrica.
O bom progresso em eletricidade marítima otimiza continuamente essas aplicações, permitindo a instalação de sistemas sofisticados, de alta eficiência e ecologicamente corretos a bordo de embarcações, cujas demandas foram aumentadas pela natureza da navegação moderna.

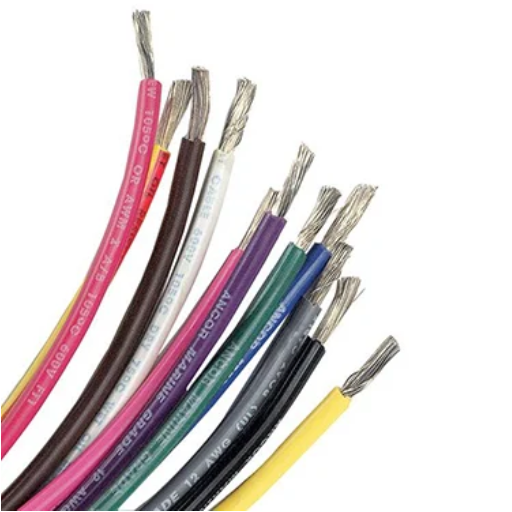

Compreendendo o código de cores da fiação marítima
Os códigos de cores da fiação marítima são cruciais para garantir que as conexões elétricas de um barco sejam seguras e feitas corretamente. Geralmente, os códigos de cores são padronizados para indicar a função que o fio desempenha:
Preto: Indica aterramento ou conexões negativas.
Vermelho: Fornece energia positiva para sistemas CC.
Amarelo (às vezes amarelo com listras): aterramento do sistema CA.
Verde ou verde listrado com amarelo: fio terra CA.
Azul: Iluminação da cabine ou circuitos de iluminação geral.
Marrom: Bombas de porão ou outros circuitos auxiliares.
Da solução de problemas à manutenção e segurança, as chances de ocorrerem conexões incorretas ou falhas elétricas aumentam significativamente se não forem seguidas corretamente. Em qualquer situação envolvendo um sistema elétrico, consulte sempre um diagrama de fiação ou um profissional da embarcação.
Significado de cada cor
As diferentes cores na fiação marítima garantem a segurança, a confiabilidade e o funcionamento adequado do sistema elétrico de uma embarcação. Vamos analisar com mais detalhes a importância de cada cor de fio:
Preto – É frequentemente a cor usada para a fiação negativa CC. Fios pretos desempenham um papel vital na conclusão dos circuitos dentro do sistema elétrico da embarcação. A consistência no seu uso ajudará a evitar erros de aterramento e situações eletricamente perigosas.
Vermelho - Cor designada para fiação positiva CC, os fios vermelhos transportam energia de baterias ou fontes de alimentação CA para outros componentes, facilitando a solução de problemas ou a conexão cruzada de circuitos negativos.
Amarelo – Um padrão marítimo mais recente designa o amarelo como outra cor de linha CC negativa em alguns casos para distinguir os negativos CC dos sistemas de fiação CA, que usam um conjunto diferente de cores, eliminando assim a confusão.
Verde ou Verde com Listra Amarela – São usados apenas para aterramento de fios e protegem contra falhas elétricas, direcionando com segurança o excesso de corrente para o solo. O aterramento adequado é crucial para a proteção da embarcação e de seus ocupantes.
Azul – Os fios azuis estão associados aos circuitos de iluminação e são usados em luzes de navegação marítima de baixa tensão e outros sistemas de iluminação. Ter uma cor separada para a iluminação ajuda a isolar problemas de iluminação durante a manutenção ou reparo.
Marrom - Para circuitos que acionam os sistemas auxiliares necessários para a operação e segurança de uma embarcação, e para aqueles que atendem circuitos de bombas, as cores dos fios marrons são administradas para bombas de porão e de poço vivo.
Branco – Em sistemas de CA, os fios brancos são condutores neutros, equilibrando o fluxo de corrente ao longo do fio "fase". O uso correto dos fios brancos contribui para o funcionamento suave e eficiente dos dispositivos conectados.
Na fiação marítima, dá-se grande ênfase à adesão a esses códigos de cores para garantir funcionalidade e segurança ideais. Pesquisas, combinadas com insights de estudos de caso recentes realizados por organizações de segurança náutica, revelam que a fiação inadequada, como rotulagem inadequada ou funções de fios cruzados, pode levar a incêndios elétricos ou falhas no sistema. O uso dessas cores padronizadas protege o sistema da embarcação, facilita sua manutenção e inspeção e facilita a identificação de problemas e o cumprimento das normas de segurança marítima.
Especificações ABYC para fiação marítima
O Conselho Americano de Barcos e Iates (ABYC) define padrões de fiação marítima para promover segurança, eficiência operacional e confiabilidade em todas as embarcações. Os principais componentes abordados por essas especificações incluem o tipo e o tamanho dos fios, bem como as práticas de instalação, para garantir que os sistemas elétricos operem de forma ideal em ambientes marítimos adversos.
Uma norma fundamental da ABYC proíbe o uso de fios sólidos e, em vez disso, recomenda condutores de cobre trançado, que são mais flexíveis e resistentes a choques devido à vibração constante experimentada em embarcações. Além disso, a fiação marítima deve utilizar fios de cobre estanhado para resistir à corrosão causada pela exposição prolongada à umidade e a ambientes de água salgada. Por exemplo, testes de resistência à corrosão demonstraram que a fiação de cobre estanhado duraria consideravelmente mais que a fiação sem estanhado em condições altamente salinas.
Além disso, a ABYC especifica os requisitos de ampacidade em termos de comprimento e utilização do fio, garantindo que o fio possa transportar a carga de corrente sem gerar calor excessivo. Por exemplo, os fios devem ser capazes de suportar 125% da carga esperada, o que proporciona uma margem de segurança que melhora o desempenho. As normas, acompanhadas de tabelas detalhadas, facilitam a seleção precisa de bitolas e tipos de fios, aplicando requisitos específicos relacionados à tensão e à distância, por exemplo.
Outra especificação vital descrita pelos padrões ABYC é o isolamento. O isolamento deve ser retardante de chamas e resistente a óleo para evitar combustão acelerada ou degradação. Os códigos de cores dos circuitos são padronizados e essenciais para identificar fios facilmente rastreáveis. Preto é usado para fios negativos CC, vermelho para fios positivos CC e amarelo para fios terra CA.
As práticas de instalação em ABYC baseiam-se em garantir que todas as conexões sejam feitas usando terminais de crimpagem aprovados com tubos termorretráteis, que proporcionam uma vedação estanque. Além disso, os cabos devem ser bem apoiados a cada 18 cm para evitar flacidez ou danos devido a vibrações. Além disso, caixas de junção, interruptores e terminais devem ser alojados em invólucros resistentes às intempéries.
Seguir os padrões mencionados acima não apenas atende aos requisitos da legislação marítima, mas também reduz o número de riscos de acidentes, aumenta a longevidade dos sistemas de bordo e proporciona um ambiente mais seguro para todos os passageiros.
Tipos de fios e cabos marítimos
Toda a fiação marítima é projetada para suportar condições marítimas adversas, garantindo durabilidade e segurança. Alguns tipos comuns de fios e cabos marítimos incluem:
Fio primário: Este é um fio de uso geral para circuitos de baixa tensão, estanhado para resistir à corrosão.
Cabos de bateria: são cabos pesados e flexíveis que conectam baterias a um sistema elétrico com alta capacidade de corrente.
Fio de ligação: para aterramento e proteção contra interferência elétrica, esses fios permanecem firmes e resistentes à corrosão.
Cabo coaxial: usado para transmissão de sinais de radiofrequência e, portanto, atende sistemas de comunicação e radar a bordo.
Cabo multicondutor: esses cabos, que têm vários condutores isolados, facilitam a fiação de circuitos que exigem mais de um ponto de conexão.
Cada tipo de fio ou cabo possui especificações de construção diferentes, definidas pelos fabricantes, que os permitem resistir a diversas condições marítimas, como umidade, vibração e corrosão. Portanto, oferecem confiabilidade e segurança.
Escolhendo o cabo de barco certo
Uma seleção bem escolhida de cabos para barcos é essencial para garantir segurança, longevidade e desempenho ideal. Comece considerando para que os fios serão usados: alimentação de eletrônicos, sistemas de navegação ou iluminação. Procure cabos projetados especificamente para uso marítimo, pois geralmente são construídos para suportar umidade, raios UV, óleo e corrosão. Selecione condutores de cobre estanhado para maior condutividade e resistência à oxidação em ambientes marítimos. A bitola dos fios do cabo também precisa ser capaz de suportar a carga com quedas de tensão mínimas, considerando a distância percorrida. O isolamento do cabo também deve ser rígido e atender aos padrões de nível marítimo, conforme estabelecido por organizações como ABYC ou UL. Dedicar um tempo extra à seleção do cabo adequado garantirá o funcionamento adequado dos sistemas da sua embarcação em condições marítimas exigentes.
Diferenças entre fiação marítima e automotiva
Na fiação marítima, tudo é diferente — muito diferente — do que alguém encontraria em uma instalação elétrica automotiva. A fiação marítima é projetada para suportar ambientes agressivos de água salgada e deve ter condutores de cobre estanhado para evitar corrosão e oxidação, ao contrário dos condutores de cobre nu comuns usados na instalação automotiva. Os cabos também apresentam isolamento mais espesso, em conformidade com os rigorosos padrões de nível marítimo, como ABYC ou UL, e podem suportar radiação UV, umidade e abrasão. No setor automotivo, a fiação tende a ser menos robusta porque os veículos rodoviários geralmente operam em um ambiente controlado com exposição mínima a elementos que causam corrosão.
Outra diferença é que os sistemas marítimos normalmente operam em tensões de 12 V, 24 V ou superiores para embarcações de grande porte, exigindo a seleção adequada da bitola dos fios para evitar quedas de tensão devido ao comprimento dos fios. Já os sistemas automotivos utilizam principalmente sistemas de 12 V com distâncias curtas de fiação. Eles também exigem aterramento e conexão adequados para evitar corrosão galvânica e maior intrusão de água, enquanto os sistemas automotivos se concentram no aterramento do chassi. Em geral, a fiação marítima exige durabilidade para garantir a segurança no ambiente aquático, enquanto a fiação automotiva atende às necessidades rápidas e simplificadas dos veículos terrestres.

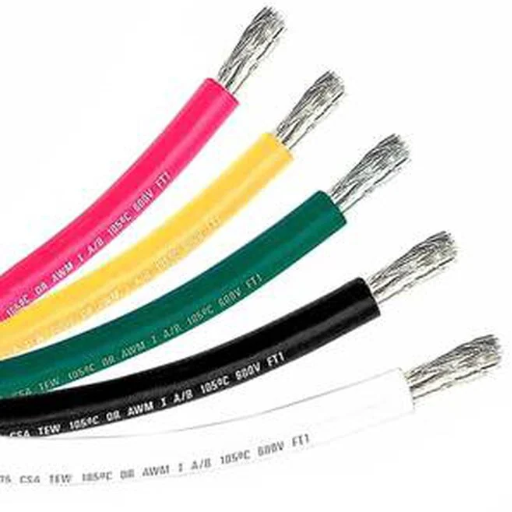

Melhores práticas para fiação marítima
Use materiais de nível marítimo: fios de cobre estanhado e isolamento de nível marítimo são sempre usados para resistir à corrosão no ambiente marinho.
Conexões Seguras: As conexões serão crimpadas e seladas, em vez de soldadas. Isso garante que as conexões permaneçam seguras, reduzindo o risco de falhas causadas por vibrações ou umidade.
Aterramento e ligação adequados: estabeleça práticas eficazes de aterramento e ligação para evitar corrosão galvânica e aumentar a segurança elétrica.
Dimensionamento dos fios: Os fios utilizados devem ter o tamanho adequado, de acordo com a amperagem e a distância, para minimizar quedas de tensão e proporcionar um serviço ideal.
Proteção do circuito: A instalação do fusível ou disjuntor deve ser feita perto da fonte de alimentação para proteger a fiação contra danos por sobrecorrente.
Identifique e organize a fiação: os fios devem ser claramente identificados e contidos em chicotes ou teares organizados para diminuir os esforços de manutenção e solução de problemas.
Selar e proteger: Conectores à prova d'água, tubos termoencolhíveis ou quaisquer outras medidas de vedação podem ser usadas para manter a água longe das conexões eletrônicas.
A adesão rigorosa a essas práticas recomendadas garantirá uma abordagem de sistema elétrico marítimo que prioriza confiabilidade, segurança e longevidade em condições exigentes.
Dicas de instalação para fiação segura
Escolha do fio certo: Selecione um fio de nível marítimo com isolamento suficiente para resistir à corrosão e outros danos, como raios UV e flutuações de temperatura. A bitola do fio deve ser adequada ao fluxo de corrente para evitar superaquecimento.
Roteamento adequado: a fiação deve ser direcionada para longe de bordas afiadas, peças móveis e fontes de calor que possam causar danos ou desgaste. Use ilhós para proteger os fios quando passarem por furos ou divisórias.
Fixe todas as conexões: Utilize crimpadores e ferramentas de crimpagem de boa qualidade, projetados para uso marítimo. Nunca utilize conectores de fios domésticos para aplicações marítimas.
Evite circuitos sobrecarregados: nunca exceda a amperagem nominal de um circuito. Use disjuntores ou fusíveis para proteger o sistema.
Teste o sistema: depois que a instalação estiver concluída, realize uma inspeção e testes completos de todas as conexões e circuitos para garantir o funcionamento adequado e a segurança antes de usá-los.
Seguindo essas dicas, você pode estabelecer um sistema elétrico marítimo seguro, eficiente e durável, minimizando assim os riscos associados à instalação inadequada.
Manutenção de fiação marítima
A manutenção de rotina do sistema de fiação marítima é, sem dúvida, importante para obter vantagens em segurança e eficiência operacional. Aqui estão algumas dicas resumidas fornecidas por especialistas.
Inspecione as conexões: verifique se há corrosão, desgaste ou terminais soltos. Um terminal corroído pode obstruir o fluxo de eletricidade, podendo levar à falha do sistema. Sempre limpe os terminais com uma escova de aço e, em seguida, aplique um spray anticorrosivo.
Verifique se há danos: verifique se há sinais de danos, como rachaduras no isolamento, cortes ou condutores expostos. Um cabo danificado pode causar curto-circuito e, consequentemente, pode ser perigoso se deixado sem supervisão.
Proteja contra umidade: vede a fiação exposta com tubos termoencolhíveis à prova d'água ou conectores aprovados para uso marítimo. A entrada de umidade pode degradar a condutividade elétrica e levar a operações inadequadas.
Inspeções regulares: Realize testes de tensão, continuidade e carga para garantir que o equipamento elétrico esteja funcionando corretamente. Observe quaisquer anormalidades que possam indicar outros problemas que precisam de atenção.
Etiquetagem e roteamento dos fios: Sempre que uma linha de serviço for instalada, ela também deve ser marcada. Um roteamento adequado deve ser implementado para facilitar o reconhecimento em caso de solução de problemas ou reparos. Uma fiação organizada evita danos acidentais durante os serviços e também simplifica a manutenção.
Uma rotina de manutenção desse tipo realmente maximizaria a vida útil do seu sistema elétrico marítimo, além de reduzir o tempo de inatividade e os custos de reparo.
Erros comuns a evitar
Negligenciar inspeções regulares: Se você não inspecionar seu sistema elétrico marítimo regularmente, o leve desgaste e envelhecimento de seus componentes pode passar despercebido e levar a falhas relativamente caras. Foi comprovado que a manutenção periódica pode reduzir as taxas de defeitos inesperados em aproximadamente 30%, ressaltando seu papel significativo no prolongamento da vida útil do equipamento em questão.
Uso de bitolas de fios incorretas: Usar bitolas de fios incorretas em sistemas elétricos marítimos é um erro comum, porém desastroso. Fios com bitolas menores que o normal superaquecem e sofrem quedas de tensão muito altas, comprometendo a eficiência e a segurança do sistema. Por exemplo, considerar o uso de um fio com bitolas menores que o normal causaria quedas de tensão de mais de 10%, um nível que afeta de forma intolerável o desempenho de dispositivos eletrônicos sensíveis a bordo.
Ignorando a proteção contra corrosão: A natureza corrosiva dos ambientes marinhos se deve às inúmeras oportunidades de agressão por água salgada. Por exemplo, qualquer conexão que não seja protegida com materiais resistentes à corrosão ou compostos selantes está fadada a apresentar falhas elétricas. Essa proteção, por outro lado, poderia aumentar a confiabilidade em cerca de 20%.
Aterramento inadequado: Um aterramento inadequado ou inadequado apenas aumenta a probabilidade de mau funcionamento do sistema e riscos de choque elétrico. Quando o aterramento precisar ser garantido por meio de fios terra aprovados para uso marítimo, as conexões ao barramento de aterramento também devem ser verificadas para manter a conformidade com o padrão e reduzir a interferência de ruído elétrico.
Sobrecarga de circuitos: Este erro é o mais comum; embora fácil de evitar, pode causar diversos problemas, como o desarme de disjuntores ou, pior ainda, a deterioração precoce dos próprios fios. Ferramentas de cálculo de carga são, portanto, cruciais para verificar se os circuitos não estão sendo sobrecarregados além dos limites projetados em amperes. Por exemplo, uma embarcação operando com 80% ou menos de sua capacidade de circuito reduzirá a sobrecarga do sistema a longo prazo.
Se os erros acima forem controlados e as melhores práticas forem seguidas, certamente teremos um sistema mais seguro e confiável, que não resultará em tempo de inatividade ou despesas com reparos.

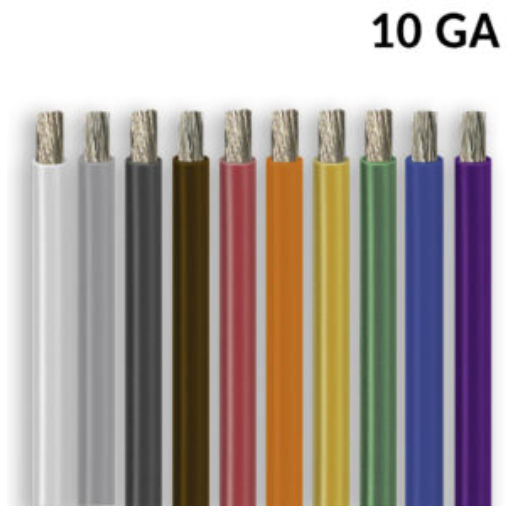

Onde encontrar códigos de cores de fiação marítima
Os códigos de cores da fiação marítima estão documentados nas normas ABYC (American Boat and Yacht Council), universalmente aceitas no setor marítimo. Essas normas especificam as cores necessárias dos fios para uma conexão elétrica específica em uma embarcação. Além disso, diversos manuais de fiação e produtos específicos para o setor marítimo contêm tabelas de códigos de cores para consulta. Gostaria de ver essas tabelas imediatamente? Elas geralmente são publicadas nos sites de fornecedores e fabricantes marítimos confiáveis. Todos esses pontos de referência garantem que você siga as melhores práticas e mantenha seu trabalho mais seguro.
Ferramentas valiosas para projetos de fiação
Para mim, algumas ferramentas indispensáveis são sempre necessárias para acompanhar um projeto de fiação, garantindo que o trabalho seja feito com eficiência e segurança. Decapadores de fios e ferramentas de crimpagem são meus equipamentos favoritos. É claro que é aconselhável ter um multímetro por perto para testar várias conexões elétricas. Tubos termoencolhíveis e uma pistola de ar quente também são itens essenciais para fixar e isolar terminais. O uso dessas ferramentas tem contribuído consistentemente para um excelente acabamento, e posso afirmar com segurança que sempre sigo todas as normas relevantes do setor.
Leitura adicional sobre especificações de fiação marítima
As especificações de fiação marítima são diretrizes elaboradas para garantir a operação segura e confiável de sistemas elétricos em ambientes aquáticos. As normas ABYC servem como diretrizes essenciais para a especificação de hardware de nível marítimo, a fim de maximizar a resistência contra corrosão e falhas elétricas. Por exemplo, os condutores devem ser feitos de cobre estanhado e estar em conformidade com as normas UL 1426 para suportar água salgada e condições extremas.
Os tamanhos dos fios são escolhidos por meio de um cálculo cuidadoso da capacidade de condução de corrente e dos limites de queda de tensão. A ABYC recomenda uma queda de 10% para sistemas não críticos e de 3% para sistemas críticos, como bombas de porão ou luzes de navegação. Em alguns casos, um tamanho maior de fio de calibre 10 pode ser necessário para uma carga de 20 amperes em uma distância de 15 metros.
Todos os terminais devem ser de grau marítimo, com isolamento adequado e alívio de tensão para evitar falhas devido à vibração. Tubos termoencolhíveis são frequentemente colocados sobre esses conectores crimpados para proteção adicional contra entrada de umidade e corrosão.
Fusíveis e proteção de circuitos são primordiais. Cada circuito deve ser protegido por um fusível ou disjuntor de classificação adequada, o mais próximo possível da fonte de alimentação. Ignorar tais medidas preventivas pode resultar em problemas de segurança, incluindo curtos-circuitos ou incêndios.
A fiação marítima pode, em princípio, atender às disposições destas especificações, oferecendo longevidade e confiabilidade nos ambientes marítimos mais desafiadores. Uma análise detalhada dos sistemas e padrões de conformidade, conforme definido pela ABYC (ou equivalente), pode ser útil.
Fontes de Referência
Perguntas Frequentes (FAQs)
Código de cores da fiação marítima
Qual é o sistema de código de cores da fiação marítima?
O sistema de código de cores da fiação marítima é um método padronizado usado para identificar fios elétricos em ambientes aquáticos. Ele ajuda a garantir que os sistemas elétricos sejam instalados de forma segura e correta, facilitando a solução de problemas e a manutenção. As cores usadas no código indicam a função de cada fio, como circuitos de energia, aterramento ou iluminação.
Como posso identificar os códigos de cores da fiação do meu barco?
Você pode identificar os códigos de cores da fiação do seu barco consultando as diretrizes do American Boat and Yacht Council (ABYC). Essas especificações fornecem uma tabela abrangente que descreve as cores padrão dos fios usados para diversas funções elétricas, ajudando você a rastrear a fiação e evitar erros durante reparos ou instalações.
Quais são as cores de fios mais comuns usadas em fiação marítima?
As cores de fios mais comuns em instalações marítimas incluem preto para aterramento, vermelho para alimentação positiva e amarelo ou azul para circuitos adicionais. Esse sistema de identificação por cores é crucial para garantir a segurança e a eficiência do seu sistema elétrico, permitindo o fácil reconhecimento da finalidade de cada fio.
Como o calibre dos fios afeta a fiação marítima?
A bitola do fio, medida em American Wire Gauge (AWG), afeta a quantidade de corrente que um fio pode transportar com segurança sem superaquecimento. Na indústria naval, usar a bitola correta é essencial para evitar quedas de tensão, acúmulo de calor e potenciais problemas elétricos. Fios mais grossos (com números AWG menores) são usados para aplicações de corrente mais alta, enquanto fios mais finos (com números AWG maiores) são adequados para necessidades de corrente mais baixas.
Qual é a importância do uso de cobre estanhado na fiação marítima?
O cobre estanhado é preferido em fiação marítima por oferecer maior resistência à corrosão e à umidade, comuns em ambientes aquáticos. Esse tipo de condutor garante maior durabilidade e longevidade aos sistemas elétricos de embarcações, reduzindo o risco de falhas e a necessidade de reparos frequentes.
Como posso solucionar problemas elétricos na fiação do meu barco?
A solução de problemas elétricos na fiação de um barco envolve a verificação de conexões soltas, isolamento danificado ou componentes defeituosos, como fusíveis ou interruptores. Utilizar um multímetro pode ajudar a medir a tensão e a resistência, auxiliando na identificação de problemas no sistema elétrico. Seguir o código de cores da fiação marítima também pode ajudar a rastrear a fiação e isolar problemas de forma eficaz.
Quais são os requisitos para isolamento de fios marítimos?
O isolamento dos fios marítimos deve ser resistente à umidade, à abrasão e capaz de suportar calor e vibração. Esses requisitos garantem que a fiação resista às condições adversas de um ambiente aquático, aumentando a segurança e a confiabilidade do sistema elétrico do seu barco.
Qual é a função dos disjuntores e fusíveis na fiação marítima?
Disjuntores e fusíveis são componentes cruciais na fiação marítima, pois protegem os sistemas elétricos contra sobrecargas e curtos-circuitos. Esses dispositivos de proteção interrompem o fluxo de corrente quando esta excede os níveis de segurança, evitando danos à fiação e aos equipamentos. O dimensionamento adequado desses dispositivos, de acordo com o código de cores e as especificações da fiação marítima, é essencial para uma proteção adequada.
