Fio fotovoltaico: guia definitivo para escolher os cabos solares fotovoltaicos certos

Com o aumento contínuo da demanda por fontes de energia renováveis, os sistemas solares fotovoltaicos estão crescendo em popularidade tanto em aplicações residenciais quanto comerciais Os cabos desempenham um papel básico na eficiência e longevidade desses sistemas, facilitando a transferência de energia produzida por painéis solares Este manual se esforça para dar uma introdução detalhada ao fio fotovoltaico, delineando as principais coisas a serem observadas ao escolher fios para sua instalação solar Discutiremos diferentes tipos de cabos fotovoltaicos, suas especificações, por que é importante aderir aos padrões da indústria, bem como às melhores práticas de instalação e manutenção. Ter conhecimento das complexidades do fio fotovoltaico permitirá aos leitores tomar decisões bem informadas e que melhorarão o desempenho e a durabilidade de seus sistemas de energia solar.

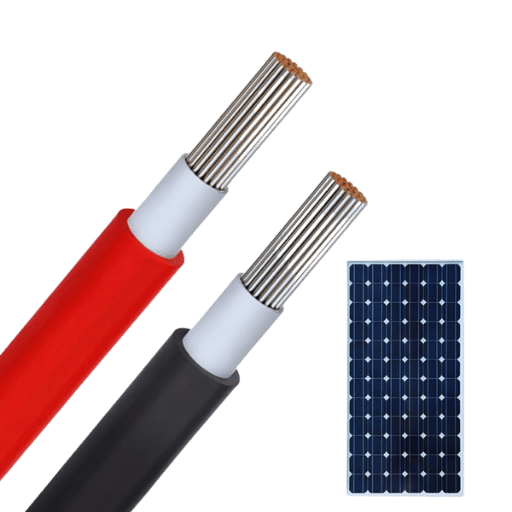

O que é fio fotovoltaico e por que é importante em sistemas solares?

Definição de Fio PV

O fio PV é um tipo único de condutor elétrico projetado para sistemas solares fotovoltaicos É responsável pela ligação painéis solares com inversores e baterias para permitir a transferência segura de eletricidade O significado deste fio reside na sua capacidade de suportar condições ambientais adversas, como altas temperaturas, teor de umidade e raios ultravioleta, entre outros, que são comuns em instalações externas Além disso, os fios fotovoltaicos devem atender a padrões rígidos da indústria, como UL 4703 e IEC 62930, de modo a garantir um desempenho elétrico confiável.

Funções dos Fios PV na Instalação de Painéis Solares

Os fios fotovoltaicos são essenciais durante a instalação do painel solar porque ajudam a conectar a geração de eletricidade por corrente contínua (CC) painéis solares aos inversores, onde são convertidos em corrente alternada (CA) utilizados em residências ou empresas. A escolha e instalação corretas dos mesmos reduzem a resistência, minimizando assim a perda de energia e melhorando a eficiência geral do sistema de energia solar; usar aqueles que atendem aos padrões da indústria reduz as chances de falhas elétricas, aumentando assim a segurança dentro do mesmo sistema. Corretamente encaminhados e protegidos durante a instalação, danos físicos podem ser evitados enquanto o desempenho a longo prazo é garantido.

Diferentes tipos de cabos fotovoltaicos

1. Fio fotovoltaico de condutor único: Normalmente empregado para configurações menores; condutor único de cobre/alumínio isolado com bainha robusta contra fatores ambientais.
2. Fio fotovoltaico multicondutor: Vários condutores contidos em uma jaqueta permitem conexões simplificadas e economizam projetos de espaço ao lidar com sistemas complexos.
3. Fio TFFN (Nylon de fixação flexível termoplástico): opção versátil aplicável em várias aplicações solares devido ao seu isolamento confiável juntamente com flexibilidade: O fio TFFN é conhecido por ser flexível e resistente à abrasão, tornando-o ideal para fiação interna dentro de um sistema de energia solar.
4. Fio USE-2 (entrada de serviço subterrâneo): enterro direto avaliado assim projetado com considerações ambientais da durabilidade; usado geralmente ao ar livre ou subterrâneos.
5. Fio fotovoltaico encalhado: instalado de forma mais flexível porque compreende muitos pequenos fios de fio que podem ser torcidos facilmente, especialmente quando o espaço é limitado durante o processo de instalação.

Estes são apenas alguns dos diferentes tipos disponíveis e cada um atende a uma necessidade específica, dependendo dos requisitos de instalação, exposição ao meio ambiente e padrões de desempenho elétrico em aplicações solares.

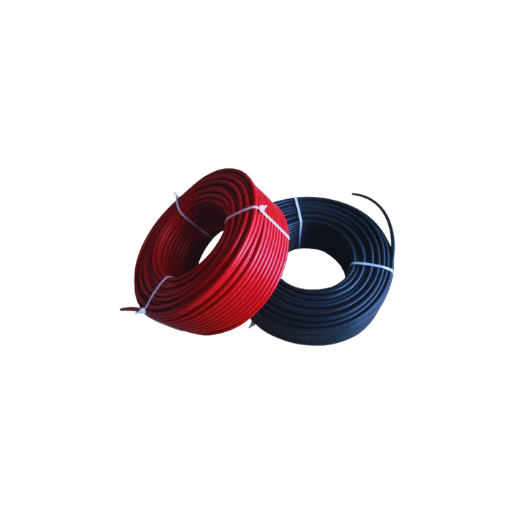

Como você pode escolher o medidor de fio PV correto?

Fio fotovoltaico Ten AWG: é certo para o seu sistema?

Os sistemas de energia solar de tamanho médio usam o fio 10 AWG PV como regra porque ele pode lidar com até 30 amperes de corrente no máximo Seu uso se aplica onde as tensões não excedem 600 V. Ao selecionar um fio dez AWG, leve em consideração os requisitos atuais específicos de sua instalação e garanta que eles se enquadrem nos padrões de segurança estabelecidos pelo NEC (Código Elétrico Nacional) para um bom desempenho Além disso, condições ambientais como temperatura e umidade, entre outras, devem ser consideradas de modo a não apenas alcançar, mas também sustentar a confiabilidade ao longo do tempo A utilização adequada de dez cabos fotovoltaicos AWG pode melhorar a eficiência do sistema enquanto ainda atende aos requisitos de segurança.

Aplicações solares usando padrões americanos de medição de fio

Em aplicações solares, a determinação do tamanho apropriado do cabo gira em torno da compreensão de várias disposições descritas sob os padrões American Wire Gauge (AWG).A melhor escolha seria escolher as necessidades de amperagem estreitamente correspondentes de uma determinada fonte de energia com considerações de queda de tensão levadas em conta, também, para níveis de desempenho ideais Por exemplo, se tivermos sistemas operando a dez amperes, então um deve ir para quatorze fios de calibre, mas ao lidar com vinte sistemas de amperes, doze fios de calibre seriam usados em vez disso Além disso, em configurações de grande escala como aquelas que excedem trinta amperes, é aconselhável empregar oito ou dez AWGs dependendo da corrente total desenhada e da distância entre o ponto de alimentação e a localização do inversor dentro das instalações fotovoltaicas, considerando medidas de segurança de acordo com os regulamentos da NEC.

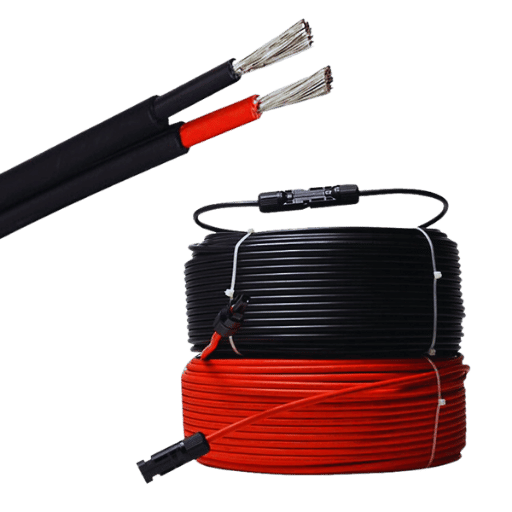

O que separa o fio fotovoltaico e o fio USE-2?

Fio PV vs. Fio USE-2: As principais diferenças

Esses dois tipos de fio são usados em sistemas de energia solar, mas eles têm algumas diferenças importantes porque foram feitos para coisas diferentes Por exemplo, o fio PV é especialmente projetado para sistemas fotovoltaicos (PV) com resistência mais forte contra raios UV, umidade ou temperaturas extremas do que outros fios desse tipo que não são destinados a serem usados ao ar livre por longos períodos de tempo Ele usa materiais em seu isolamento que podem lidar com estar fora o dia todo, todos os dias, para que ele não se quebre rapidamente enquanto é usado em um painel solar.

O fio USE-2, por outro lado, também possui certas qualidades que os tornam adequados para uso subterrâneo em sistemas fotovoltaicos onde é necessário haver mais proteção contra umidade e calor do que o normal ao instalar esses tipos de fios abaixo do nível. Mesmo que isso possa ser mais barato, mas o USE-2 não fornece proteção UV de alto nível fornecida pelos fios fotovoltaicos, portanto, pode degradar-se mais rapidamente sob exposição direta à luz solar.

É importante levar em consideração os fatores ambientais e as técnicas de instalação para selecionar entre fio fotovoltaico ou fio USE-2 que garantirão o melhor desempenho e vida útil para seu sistema de energia solar específico, especialmente no que diz respeito ao tipo de cabo e tamanho do medidor.

Usos de fio fotovoltaico e fio USE-2

Embora o fio fotovoltaico seja usado principalmente acima de instalações ao nível do solo, onde há muita luz solar, juntamente com condições climáticas adversas que exigem maior durabilidade, juntamente com altos níveis de resistência aos raios UV, isso os torna cabos ideais conectando painéis entre eles e os inversores, entre outros componentes dentro um sistema fora da rede, etc. Por outro lado, o uso de dois fios funcionaria melhor se instalado no subsolo, como ir do ponto de conexão da concessionária de volta ao painel de serviço principal; ou mesmo entre o inversor e o banco de baterias onde estão envolvidas aplicações enterradas devido às suas habilidades de combate ao calor mais umidade, embora não seja aconselhável sob luz solar direta para vida útil contínua. Portanto, selecionar o cabo certo com base no ambiente durante a instalação é fundamental para manter o desempenho e a confiabilidade do sistema.

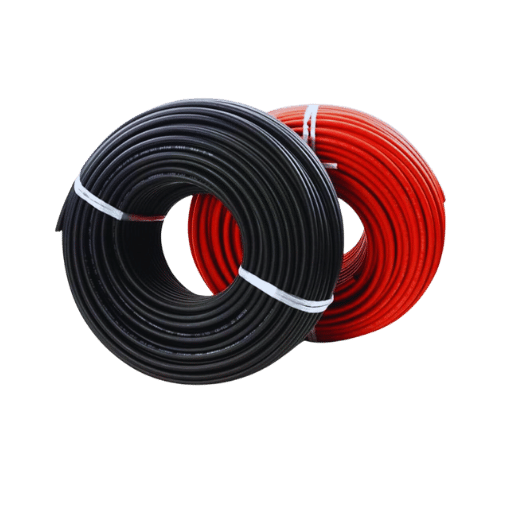

Como definir com eficiência o fio fotovoltaico em seu sistema solar fotovoltaico?

Instalação Melhores Práticas

1. Escolha o comprimento adequado do fio: Apare o fio fotovoltaico no comprimento preciso necessário para o trabalho, considerando quaisquer alterações ou conexões futuras que possam precisar ser feitas.
2. Use conectores corretos: Utilize conectores classificados para aplicações fotovoltaicas para não comprometer a segurança do seu sistema e causar problemas elétricos.
3. Aperte o fio: Prenda com segurança o fio fotovoltaico, garantindo que ele não fique solto ou danificado movendo-se demais ou sendo exposto a condições climáticas adversas.
4. Evite curvas acentuadas: Siga as diretrizes do fabricante sobre o raio mínimo de curvatura para evitar dobras ou outros danos dentro do condutor.
5. Verificações regulares: Inspecione tudo após a instalação terminar e verifique de tempos em tempos se há sinais de desgaste devido à exposição às intempéries, etc., o que pode afetar o desempenho mais tarde.
6. Garanta o aterramento adequado: Aterre de acordo com os códigos locais para que você possa dormir à noite sabendo que não haverá eletrocussões acontecendo se um raio cair nas proximidades!
7. Observar os códigos locais: Certifique-se de seguir todas as regras aplicáveis estabelecidas pelos órgãos reguladores onde seu projeto de energia solar está localizado. Se você não o fizer, poderá resultar em multas cobradas contra você ou no desligamento de sua instalação!

Isolamento de cabos primeiro, segurança depois, longevidade

O isolamento usado em fios fotovoltaicos (PV) deve ser resistente à radiação UV, bem como variações de temperatura e entrada de umidade entre outras coisas Os materiais comuns empregados aqui incluem polietileno reticulado (XLPE) e monômero de etileno propileno dieno (EPDM), ambos conhecidos por sua robustez acoplada à flexibilidade Também é importante que a espessura do isolamento atenda aos requisitos de segurança elétrica; muito fino pode levar a quedas de tensão em longos cabos Finalmente, fique atento a sinais de envelhecimento, como rachaduras ou descoloração, uma vez que isso pode indicar degradação interna, o que pode comprometer potencialmente a segurança do sistema! sempre siga as instruções do fabricante mais normas da indústria como UL 4703 em relação aos métodos adequados de instalação para obter melhores resultados em termos de durabilidade ao instalar sistemas de energia solar.

Usando Conectores MC4 com Fios PV

Os conectores MC4 são amplamente utilizados em toda a indústria fotovoltaica (PV) devido à sua confiabilidade e facilidade de uso. Eles unem os painéis solares, bem como os conectam em cordas ou matrizes, depois em controladores de carga solar, inversores, etc. Esses conectores oferecem interconexão segura entre fios provenientes de módulos individuais, ao mesmo tempo que fornecem proteção contra fatores ambientais graças à classificação IP. Para este fim, é importante que o medidor de fio corresponda ao tipo de conector usado, de modo a não impedir o desempenho dentro de qualquer configuração; outra coisa digna de nota seria inspecionar visualmente os referidos conectores após combiná-los, certificando-se de que tudo parece bom antes de prosseguir, pois conexões soltas podem causar arcos que podem causar incêndios mais tarde na linha. Por último, mas não menos importante, sempre siga as configurações de torque recomendadas pelo fabricante durante a instalação; caso contrário, o aperto pode danificar o equipamento!

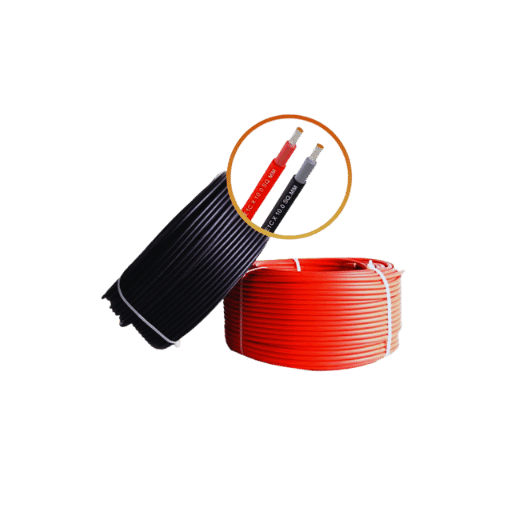

Quais padrões e classificações da UL você deve ver no fio fotovoltaico?

Explicação de UL 4703 e UL 44

UL 4703 é o padrão para fio fotovoltaico, que lida com preocupações de segurança, bem como desempenho quando se trata de fios usados em sistemas fotovoltaicos Ele testa a capacidade de um cabo para suportar altas temperaturas, exposição a condições ambientais e estresse mecânico Em contraste, UL 44 cobre fios e cabos isolados por termofixo, garantindo que eles atendam a certos critérios sobre materiais de isolamento, desempenho do condutor e robustez ambiental Esses dois padrões são importantes porque garantem que a fiação seja confiável e segura em muitas aplicações, incluindo sistemas de energia renovável Esses graus indicam que os fios estão em conformidade com regras rígidas de segurança da indústria, melhorando assim a confiabilidade do sistema, reduzindo os riscos associados a falhas elétricas.

Classificações de tensão: 600 V, 1 kV, 2 kV

Ao escolher um fio fotovoltaico você precisa saber quais classificações de tensão são necessárias para não entrar em conflito com as necessidades do seu sistema.

1. 600V: Esta classificação é mais comumente usada em sistemas vinculados à rede de baixa tensão empregados em ambientes residenciais.
2. 1kV: Ao lidar com instalações maiores ou aplicações comerciais de média tensão onde um melhor desempenho pode ser alcançado, esta classificação deve ser considerada.
3. 2kV: Esta classificação torna-se necessária para instalações solares em escala de utilidade pública, onde maior estabilidade e eficiência de tensão são exigidas pelo projeto para sistemas de alta tensão.

Cada classificação de tensão corresponde a ambientes de instalação específicos; portanto, segui-los corretamente garantirá proteção ideal e eficácia operacional em aplicações de energia solar.

Classificações para o Meio Ambiente: O Sol e a Luz UV

Em ambientes externos, como a luz solar direta, onde é exposta a raios ultravioleta, o desempenho a longo prazo de um fio fotovoltaico (PV) pode ser afetado por vários fatores.

1. Resistência UV: Estes tipos de cabos devem ser feitos de tal forma que não se deteriorem facilmente quando submetidos a exposição contínua sob os raios nocivos do sol, protegendo assim o isolamento de ser destruído.
2. Resistência à luz solar: É importante para fios usados ao ar livre ou aqueles que entram em contato diretamente com a luz solar, uma vez que este grau mostra quão bem os materiais se mantêm ao longo do tempo enquanto são continuamente bombardeados pela radiação UV, o que os faz perder suas propriedades rapidamente, levando à falha de tais componentes se não protegido contra tais efeitos.

Todas estas coisas funcionam em conjunto para garantir a fiabilidade e durabilidade dos sistemas de cablagem aplicados em instalações de energia solar, reduzindo os riscos devidos a problemas relacionados com o ambiente.

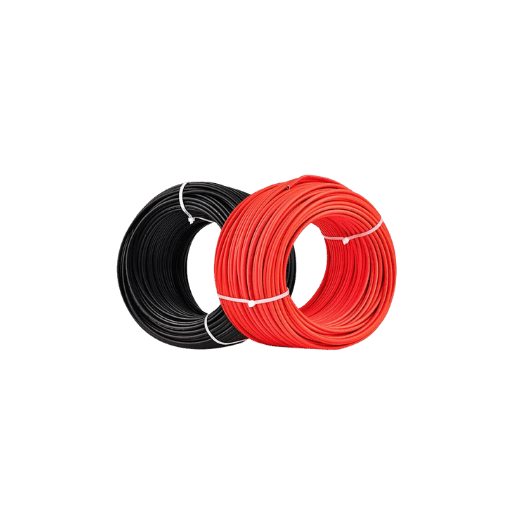

Onde posso comprar fio fotovoltaico de alta qualidade e outros suprimentos solares?

Os Melhores Fornecedores e O Que Oferecem

1. Southwire Company, LLC: Esta empresa tem uma ampla gama de diferentes tipos de fios PV disponíveis com várias classificações de tensão adequadas para uso residencial, bem como industrial.
2. Cabo Geral: Cabo geral lida principalmente com fios fotovoltaicos de boa qualidade que são resistentes à luz UV ou luz solar para que eles possam ser usados em sistemas solares por períodos mais longos sem qualquer problema.
3. Cabo Primus: O cabo Primus oferece uma variedade de fios fotovoltaicos com certificação ambiental, projetados para atender aos requisitos de diferentes projetos com base nas condições ambientais.
4. Conectividade TE: A TE Connectivity fornece fortes conectores de energia sustentáveis orientados para o desempenho em escala de utilidade pública que estão em conformidade com os padrões da indústria para a durabilidade dos sistemas de fiação fotovoltaica.
5. Solis Energia: A Solis Energy é conhecida por seus componentes e fios inovadores, seguros e eficientes, usados em sistemas fotovoltaicos, onde medidas de segurança devem ser levadas em consideração durante o processo de instalação.

As marcas concorrentes oferecem produtos especializados projetados especificamente em torno de necessidades específicas durante as etapas de configuração do painel; todos os acessórios necessários, incluindo fio pv de alta qualidade, entre outros, devem ser usados para um desempenho ideal neste campo.

Crimpador, chave spanner e outros acessórios

1. Crimpador de conector: É usado para conectar fios com cabos fotovoltaicos com segurança para que tanto a condutividade elétrica quanto a força física sejam otimizadas A precisão deve ser alta o suficiente não para destruir fios, mas para mantê-los em bom contato.
2. Chave Spanner: Estes apertam porcas em parafusos durante a instalação do painel solar sem aperto excessivo, aplicando uma quantidade apropriada de torque. Isso garante estabilidade em todo o conjunto.
3. Outras ferramentas: Estes são laços de zíper para limpeza, encolhimento térmico para isolamento e segurança em torno de fios expostos, bem como caixas de junção onde diferentes conexões elétricas podem se encontrar com segurança Todos esses componentes trabalham juntos para melhorar o desempenho e a confiabilidade.

Fontes de referência

Fotovoltaica

Condutor elétrico

Fio

Perguntas frequentes (FAQs)

Q: O que é fio fotovoltaico, e como as pessoas o usam em instalações solares?

A: O fio do picovolt, igualmente conhecido como o fio fotovoltaico, é um fio do um-condutor que ligue painéis solares com outros componentes de sistemas de energia solar Estes são feitos para caber as condições ambientais e as exigências elétricas de estações de energia solar padrão que incluem aquelas que usam fios do picovolt.

P: Por que devo escolher cuidadosamente o medidor de fio do meu sistema solar?

R: A seleção certa garante que a eletricidade pode ser manuseada sem superaquecimento A seleção adequada do tamanho reduz o risco de acúmulo de calor ou perda de energia que pode afetar a eficiência e a segurança do seu sistema.

P: Por que o fio de cobre é preferido para uso em instalações solares?

A: O cobre é popular para conduzir a eletricidade em instalações solares porque tem a baixa resistência e daqui não desperdiça muito poder Além disso, o fio de cobre fotovoltaico é forte, resistente à corrosão, e pode suportar altas temperaturas que fazem perfeito para ambientes molhados/secos.

P: Você poderia diferenciar entre os tipos de fios fotovoltaicos RHW-2 e USE-2?

R: A diferença entre os fios fotovoltaicos RHW-2 (Rigorously High with 90 °C rating) e os USE-2 (Underground Service Entrance) reside nas suas áreas de aplicação; os cabos RHW-2 são projetados para funcionar bem em locais quentes enquanto os cabos USE-2 podem ser enterrados abaixo do nível do solo Ambos os tipos podem ser usados dentro de um sistema PV; no entanto, o RWH2 oferece melhores propriedades de envelhecimento térmico do que o USE 2, bem como resistência à chama contra focos de incêndio causados por curtos-circuitos devido ao envelhecimento, entre outros.

P: O que queremos dizer com conectores de cabo de painel solar e por que eles são importantes?

A: Para a transferência eficiente de energia através de condutores fotovoltaicos, conectores especializados, referidos como conectores de cabo de painel solar, conectam painéis com outros componentes elétricos dentro de um sistema de energia solar, garantindo a transferência eficiente de energia através do fio PV; assim, eles devem fornecer conexões confiáveis, uma vez que é importante para manter a eficiência e a segurança do sistema.

P: Ao escolher entre cobre trançado e cobre sólido para meus cabos fotovoltaicos, quais fatores devo considerar?

R: Os condutores trançados feitos de cobre são geralmente flexíveis, sendo assim fáceis de trabalhar, especialmente durante instalações complexas; enquanto os sólidos tendem a ser mais baratos, mas oferecem uma conexão elétrica mais estável dependendo das especificidades das necessidades de instalação.

Q: Por que usamos isolamento XLPE em fios fotovoltaicos?

R: O isolamento XLPE (polietileno reticulado) é usado em cabos fotovoltaicos devido às suas excelentes propriedades de envelhecimento térmico, bem como às boas capacidades elétricas e de resistência à umidade, o que garante que durem mais, mesmo em condições adversas, tornando-o ideal para aplicações em fios solares.

Q: Que é a função de um controlador em um sistema de energia solar, e como é conectado?

R: Os controles de carga ou simplesmente controladores regulam os níveis de tensão provenientes de painéis solares em baterias, controlando tensões/correntes de modo a evitar sobrecarga e, ao mesmo tempo, garantindo o carregamento eficiente de baterias em sistemas fotovoltaicos. Isto pode ser conseguido através de conectores fotovoltaicos ou de bateria adequados, de acordo com as diretrizes nacionais do código elétrico.

P: Os fios solares fotovoltaicos vêm com classificações para sistemas aterrados e não aterrados?

R: Sim, os fios fotovoltaicos, incluindo aqueles designados como fio fotovoltaico tipo UL e cabo USE-2, são classificados tanto para ambientes aterrados (aterrados) quanto para ambientes não aterrados, portanto, podem ser aplicados em diferentes tipos de configurações de energia solar, ao mesmo tempo que cumprem os requisitos de segurança relevantes. códigos/padrões.

Q: O que EU preciso manter em mente ao mostrar escolhas de produtos para cabos PV?

A: Ao mostrar opções de produtos para cabos fotovoltaicos, pense em especificações importantes, como classificações de tensão, classificações de temperatura, tipos de isolamento (por exemplo, XLPE), materiais condutores (fio de cobre vs alumínio), aprovações (UL 4703).Promover vantagens como baixa dissipação de energia, boa resistência à luz solar e compatibilidade com conectores solares para que os clientes possam escolher bem.
