Fio e cabo de alumínio XHHW
Liga de alumínio série AA-8000 600V/1000V • Isolamento em XLPE

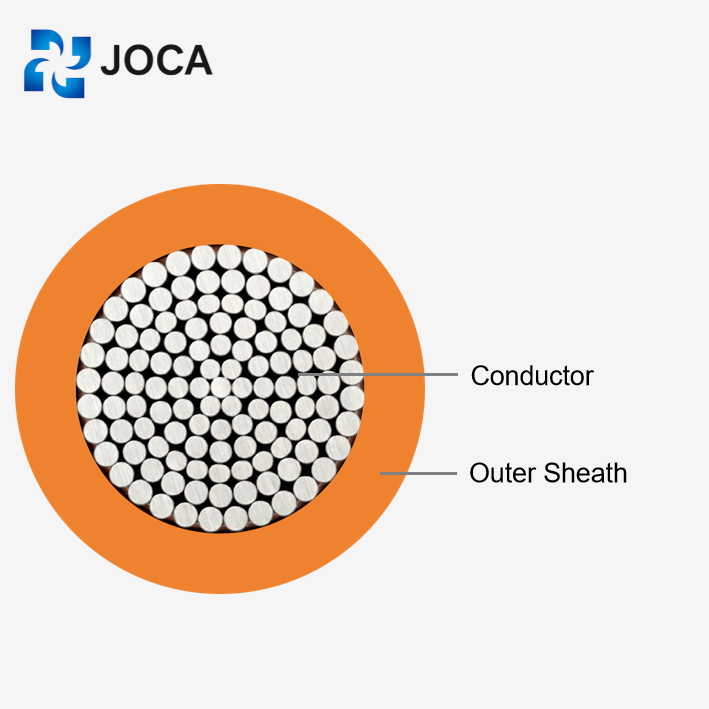

Condutor: Liga de alumínio série AA-8000, compacta e trançada.
Isolamento: Polietileno reticulado (XLPE), resistente à abrasão, umidade e calor..
- Classificação de tensão: 600 Volts / 1000 Volts.
- Classificação de temperatura: Locais úmidos ou secos.
- Padrão UL: Listado de acordo com a norma UL 44..
- Processamento rápido de amostras com soluções personalizadas
- Materiais de alta qualidade
- Opções de preços acessíveis
- Entrega internacional
- Para melhor proteção de dados, certifique-se de que todos os uploads sejam seguros
Economize pelo menos 30% em média
-
Descrição do Produto
Fio e cabo de alumínio XHHW: Descrição e especificações do produto
Utilizando Liga de alumínio da série AA-8000 Condutores (Compact Stranded), a série de alumínio XHHW-2 apresenta termofixo. XLPE isolamento classificado para 600V e 1000V Aplicações. Projetado para redução de peso e eficiência de custos em alimentadores comerciais e industriais, este cabo é certificado para operação contínua em 90°C em locais úmidos e secosProporciona resistência essencial ao calor e à umidade, garantindo total conformidade com UL 44 e NEC normas para entrada de serviço e fiação geral.
-
Vantagens
Fios e cabos de alumínio XHHW: benefícios e características
Material Premium: Construído com fios compactos trançados liga de alumínio série AA-8000 para condutividade e flexibilidade confiáveis.
Isolamento durável: Isolamento XLPE Oferece resistência superior à abrasão, umidade e calor..
Classificação versátil: Classificado para 600V / 1000V Pode ser usado em locais úmidos ou secos até 90 ° C.
Design robusto: Resistente à luz solar (6 AWG+) e Resistente a gás e óleo II para ambientes agressivos.
Pronto para instalação: Classificação CT para bandejas de cabos (1/0 AWG+) e Classificação FT4 (350 kcmil+).
Segurança certificada: UL (Norma 44) e totalmente em conformidade com as normas NEC.
Dimensões/parâmetros
| Tamanho (AWG ou kcmil) | Número de fios | Espessura do isolamento (mils) | OD nominal (mils) | Peso líquido aproximado por 1000 pés (libras) | Capacidades de corrente admissíveis a 60°C | Capacidades de corrente admissíveis a 75°C | Capacidades de corrente admissíveis a 90°C |
|---|---|---|---|---|---|---|---|
| 8 | 7 | 45 | 227 | 30 | 35 | 40 | 45 |
| 6 | 7 | 45 | 259 | 39 | 40 | 50 | 55 |
| 4 | 7 | 45 | 303 | 57 | 55 | 65 | 75 |
| 2 | 6 | 45 | 358 | 85 | 75 | 90 | 100 |
| 1 | 8 | 55 | 413 | 108 | 85 | 100 | 115 |
| 1/0 | 10 | 55 | 450 | 180 | 115 | 135 | 150 |
| 2/0 | 12 | 55 | 490 | 161 | 115 | 135 | 150 |
| 3/0 | 16 | 55 | 537 | 198 | 130 | 155 | 175 |
| 4/0 | 19 | 55 | 589 | 243 | 150 | 180 | 205 |
| 250 | 22 | 65 | 650 | 293 | 170 | 205 | 230 |
| 300 | 35 | 65 | 700 | 346 | 195 | 230 | 260 |
| 350 | 35 | 65 | 746 | 398 | 210 | 250 | 280 |
| 400 | 35 | 65 | 789 | 449 | 225 | 270 | 305 |
| 500 | 35 | 65 | 866 | 552 | 260 | 310 | 350 |
| 600 | 58 | 80 | 973 | 675 | 285 | 340 | 385 |
| 700 | 58 | 80 | 1037 | 777 | 315 | 375 | 425 |
| 750 | 58 | 80 | 1068 | 829 | 320 | 385 | 435 |
| 900 | 58 | 80 | 1162 | 979 | 355 | 425 | 480 |
| 1000 | 58 | 80 | 1220 | 1085 | 375 | 445 | 500 |
-
Processos de produção de cabos UL
A JOCA produz fios UL utilizando um fluxo de trabalho totalmente automatizado. O ciclo sincroniza-se. trefilação e encordoamento de cobre com preciso extrusão de PVC ou XLPEEm vez de esperar pelas verificações pós-produção, empregamos monitoramento contínuo em linha—utilizando medidores de diâmetro a laser e testadores de faísca para detectar defeitos instantaneamente. Para variantes com múltiplos condutores, a linha de produção processa cabos, blindagem e revestimento de acordo com as especificações exatas. Antes do envio, cada lote passa por inspeções elétricas e mecânicas finais para verificar a total conformidade com os padrões. Normas UL.
Embalagem para envio
Para atender às diversas necessidades de transporte, existem muitos métodos de embalagem que podem ser usados.
Tem mais perguntas?
P: Principais aplicações?
A: Entrada de serviço e alimentadores. Instalado em Conduítes ou pistas de corrida reconhecidas por NEC.
P: Classificação de tensão e temperatura?
A: 600V / 1000V. Classificado para Operação contínua a 90 °C em ambos Molhado e seco Localizações.
P: Resistência à luz solar (uso externo)?
A: Dependente do tamanho. Condutores 6 AWG e maiores estão marcados “Resistente à luz solar” (Resposta ao Sol) para exposição ao ar livre.
P: Especificações de construção?
A: Liga AA-8000.
Condutor: Liga de alumínio da série AA-8000 (Encalhamento compacto).
Isolamento: Thermoset XLPEResistente ao calor, à umidade e à abrasão.
P: Uso de bandeja de cabos (CT)?
A: Somente para bitolas ≥ 1/0 AWG. tamanhos 1/0 AWG e maiores são classificados Uso de TC para sistemas de bandejas industriais.
P: Resistência química?
A: Proteção de alto nível. Todos os tamanhos classificados “Resistente a gás e óleo II” (GR II / OR II).
P: Conformidade com as normas?
A: Certificado pela UL 44.
NEC: Em conformidade com a norma NFPA 70.
Especificação Federal: AA-59544.
P: Instalações de saúde?
A: Aprovado. atende NEC 517.160Constante dielétrica <3.5 (Baixa taxa de vazamento).
