Понимание сечения проводов для цепей на 60 А: выбор правильного калибра проводов

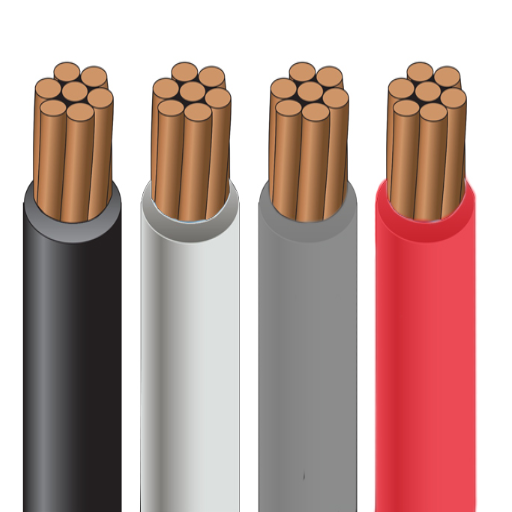

Введение в размер провода и силу тока

Выбор сечения провода, как и в случае с цепью на 60 А, крайне важен для безопасной передачи электрического тока. Обычно для цепи на 60 А используется медный провод № 6 или алюминиевый провод № 4. Медь считается лучшим проводом с точки зрения проводимости и срока службы, в то время как алюминий — это всего лишь лёгкий и дешёвый вариант. Местные электротехнические кодексы и стандарты могут иногда применяться к вашему случаю и даже к условиям установки, поэтому уточните их. Использование провода правильного сечения защищает от опасностей, связанных с эксплуатацией, перегревом и возможными перебоями в электроснабжении.

Что такое размер провода?

Размер провода определяется диаметром или толщиной электрического проводника, обычно медного или алюминиевого. При измерении размера провода используется стандартизированная система, например, AWG (American Wire Gauge). Размер провода важен, поскольку он определяет, какой ток он может безопасно пропускать, не перегреваясь и не повреждая провод или электрическую систему. Провод большего сечения имеет низкое сопротивление и может пропускать больший ток, в то время как провода меньшего сечения предназначены для слаботочных применений.

Например, провод 14-го калибра обычно используется в большинстве цепей общего освещения, поскольку он может выдерживать ток до 15 А, тогда как провод 12-го калибра используется для розеток и цепей, рассчитанных на ток до 20 А. Для более тяжёлых приборов, таких как электрические водонагреватели, духовки или кондиционеры, могут потребоваться провода 10-го или даже 8-го калибра для передачи больших токов.

В ситуациях, когда расстояние между источником и нагрузкой достаточно велико, необходимо учитывать падение напряжения, поскольку проводники меньшего сечения могут вызывать значительное падение напряжения на больших расстояниях. В этом случае идеальным вариантом считаются провода большего сечения. Сечение провода всегда должно соответствовать нагрузке и отвечать стандартам безопасности, чтобы не создавать опасностей, таких как перегрев, возгорание или неэффективность цепи.

Значение силы тока в электрических цепях

Сила тока и ампер — два важнейших понятия, определяющих и влияющих на безопасность электрических цепей. Сила тока — это поток электрических зарядов по проводнику, измеряемый в амперах (А). Слишком низкая или слишком высокая сила тока в цепи может привести к необратимому повреждению электрических компонентов, перегреву и даже возникновению пожара.

Бытовая цепь обычно рассчитана на ток 15 или 20 ампер, в зависимости от типа электропроводки и требований к автоматическому выключателю. Превышение тока в 20 ампер может привести к срабатыванию автоматического выключателя, перегреву проводов и возникновению опасных ситуаций. Бытовая техника разрабатывается с учетом определенных требований к силе тока, и использование неправильной силы тока может снизить производительность или привести к неисправности. Например, для надежной и безопасной работы более мощных приборов, таких как сушилки или холодильники, могут потребоваться отдельные цепи на 30–50 ампер.

Также используются последние достижения в области технологий и энергоэффективности, позволяющие создавать новые продукты, работающие при меньшей силе тока для достижения максимальной производительности. В связи с этим энергоэффективные технологии оказались в центре внимания. Правильный расчёт силы тока в соответствии с требованиями нагрузки обеспечивает энергоэффективность, более длительный срок службы оборудования и снижение вероятности отказов цепи. При проектировании цепей с инженерной точностью электрики и инженеры используют формулу I = V/R. Сила тока (I) равна напряжению, делённому на сопротивление.

Обзор цепей на 60 А

Цепь на 60 А широко используется в жилых, коммерческих и лёгких промышленных помещениях для обеспечения высокой электрической нагрузки. Такие цепи в основном используются для питания бытовых приборов, распределительных щитов и другого высоконагруженного оборудования, например, электрических водонагревателей, духовок или зарядных устройств для электромобилей. В качестве проводников в цепях на 60 А обычно используется медный провод 6-го калибра, в зависимости от длины линии, в целях безопасности и эффективности.

Мощность, обеспечиваемая цепью на 60 А, может быть использована для достижения мощности до 14,400 240 Вт в цепи на 80 В (амперы, умноженные на вольты). Однако, поскольку это может быть постоянная нагрузка, стандарты безопасности ограничивают максимальную нагрузку 11,520% от номинальной мощности цепи, что составляет XNUMX XNUMX Вт.

При установке или ремонте 60-амперной цепи необходимо обеспечить соблюдение местных электротехнических норм и правил (NEC) для обеспечения дополнительной защиты и соответствия требованиям. Не менее важен выбор автоматических выключателей, проводов и соединений, соответствующих конкретному назначению цепи, чтобы исключить перегрев и другие неисправности. 60-амперная цепь потребляет значительную мощность. Поэтому она будет считаться отличным вариантом для электроснабжения. Кроме того, благодаря увеличенной емкости конденсатора она очень гибкая в использовании для жилых и коммерческих помещений по всему миру, где потребности в энергии растут.

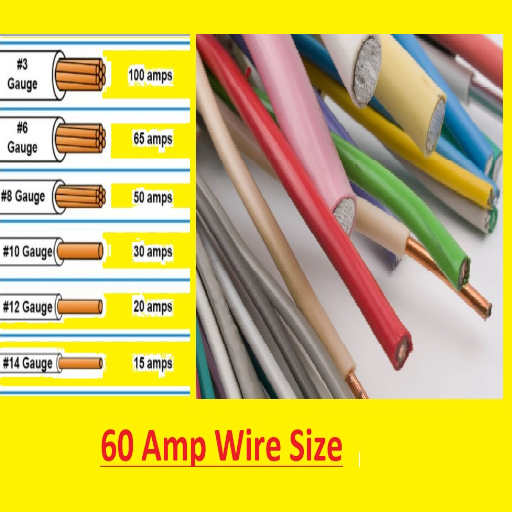

Определение подходящего сечения провода для цепи на 60 А

Для безопасного подключения цепи 60 А необходимо использовать медный провод сечением 6 AWG или алюминиевый провод сечением 4 AWG. Медный провод обычно предпочтительнее, поскольку он обладает лучшей проводимостью и служит дольше; однако алюминиевый провод может оказаться вполне приемлемым и значительно дешевле. Номинальная температура изоляции и номинальное напряжение должны выбираться с учетом рабочего напряжения и условий окружающей среды. Перед установкой ознакомьтесь с Национальным электротехническим кодексом (NEC) и местными строительными нормами и правилами, чтобы убедиться в их соблюдении.

Объяснение калибров проводов

Калибры проводов — это стандартизированные единицы измерения, используемые для определения диаметра электрического провода и, следовательно, его допустимой силы тока. Американская система калибров проводов (AWG) является наиболее распространённой в Соединённых Штатах. Чем меньше номер калибра, тем больше диаметр провода и тем выше допустимая сила тока. Чем больше номер калибра, тем тоньше провод, пропускающий меньший ток.

Для сравнения, медный провод калибра 10 может выдерживать ток силой около 30 ампер в обычных условиях жилой электропроводки и подходит для питания водонагревателя или небольшого кондиционера. Медный провод калибра 14, с другой стороны, выдерживает ток силой всего 15 ампер и обычно используется для цепей освещения. Однако провода калибра 4, будучи толще, выдерживают гораздо более высокие нагрузки — до 85 ампер, в зависимости от типа изоляции, — и идеально подходят для крупных бытовых приборов или распределительных щитов.

Выбор сечения провода также зависит от длины цепи. На длинных проводах падение напряжения становится достаточно большим, чтобы создавать проблемы для подключенных устройств. Для эффективного решения этой проблемы сечение провода следует выбирать меньше (то есть толще), если длина цепи значительно превышает 50 метров (XNUMX футов).

Алюминий или медь также имеют значение. Медные провода более устойчивы к сопротивлению. Алюминиевые провода дешевле, но их проводимость немного ниже.

Оптимальный размер провода для различных применений

Правильный выбор сечения провода зависит от нескольких ключевых факторов, включая силу тока в цепи, материал провода и расстояние, на которое должен распространяться ток. Стандартная бытовая электропроводка предполагает использование провода калибра 14 для цепи на 15 А и 12 для цепи на 20 А. Для мощных приборов, таких как кондиционеры и электросушилки, обычно требуются провода калибра 10 или толще.

Падение напряжения становится проблематичным, если ток проходит большое расстояние. Сечение проводов может быть увеличено при большой длине, например, более 50 метров, чтобы избежать снижения эффективности и чрезмерного рассеивания тепла. С другой стороны, для наружной или подземной проводки требуются провода с номинальными характеристиками, соответствующими условиям окружающей среды, таким как влажность и температура, которые обычно обозначаются как THWN или UF.

Всегда проверяйте требования NEC и, в случае сомнений, обращайтесь к экспертам, чтобы убедиться в соответствии требованиям и безопасной реализации вашего конкретного приложения. Использование проводов правильного сечения улучшает работу, а риск перегрева и неисправностей снижает опасность.

Факторы, влияющие на выбор размера провода

При выборе подходящего сечения провода необходимо учитывать ряд факторов, обеспечивающих безопасность и эффективность электрической системы. Основные моменты:

Рекомендации Национального электротехнического кодекса (NEC)

В рамках общей системы законодательства США Национальный электротехнический кодекс устанавливает ряд единых требований безопасности к установке и обслуживанию электрических систем. Важные моменты, которые следует учитывать:

• Размеры проводника: Проводники должны иметь соответствующие размеры для удовлетворения потребности в токовой нагрузке, по крайней мере в той мере, в которой они могут соответствовать номинальным значениям силы тока, указанным в таблице 310.16 NEC.
• Требования к заземлению: Электрические системы требуют надлежащего заземления для обеспечения безопасности от неисправностей электропроводки.
• Защита от сверхтока: Для противодействия ожидаемому току необходимо использовать автоматические выключатели или предохранители соответствующих номиналов, что позволит избежать опасности перегрева или возгорания.
• Расчеты заполнения коробки: Распределительные и розеточные коробки не должны быть загромождены сверх пределов, указанных в статье 314 NEC.
• Идентификация проводов и кабелей: Каждый цвет проводников следует использовать правильно, как указано в коде NEC, чтобы точно отражать его функцию.

При проектировании и работе с электрическими системами следует всегда обращаться к изданиям NEC для обеспечения соответствия и безопасности.

Понимание правил NEC по размеру проводов

Знание требований к сечению проводов крайне важно для обеспечения безопасности и соответствия стандартам NEC. Национальный электротехнический кодекс содержит положения, касающиеся сечения проводов, учитывающие допустимую нагрузку по току, падение напряжения и температурные условия.

• Допустимая токовая нагрузка провода: NEC определяет допустимую токовую нагрузку в зависимости от сечения и типа (материала) провода. Например, медные провода, как правило, имеют более высокую допустимую токовую нагрузку, чем алюминиевые провода того же сечения.
• Падение напряжения: Падение напряжения в ответвлениях и фидерах не должно превышать 3% во избежание неэффективной работы. Правильный выбор сечения проводов минимизирует потери мощности и обеспечивает стабильную работу.
• Температура и условия окружающей среды: Изоляция и расположение проводов имеют решающее значение. Для условий повышенной температуры или особых опасных сред NEC указывает пониженные значения токовой нагрузки с дополнительными требованиями к изоляции.
• Типы проводников и изоляция: Провода следует выбирать с учетом их класса изоляции (например, THHN, XHHW) и совместимости с окружающей средой (влажная, сухая, опасные зоны).

При выборе сечения провода всегда учитывайте область применения и тип питаемого оборудования. Неправильный выбор сечения может привести к перегреву и выходу из строя, а также создать угрозу безопасности. Точные инструкции см. в таблицах NEC 310.16 и 310.15(B)(16), чтобы определить правильное сечение провода для ваших целей.

Номинальные значения силы тока и соответствие размера проводов

Номинальная сила тока и сечение проводов имеют решающее значение для обеспечения безопасной и функциональной электрической системы. Номинальная сила тока, попросту говоря, — это максимальный ток, который провод может проводить без перегрева. Это зависит от нескольких факторов, включая материал проводника, тип изоляции и температуру окружающей среды. Например, медные провода, как правило, пропускают больше тока, чем алюминиевые, при одинаковом сечении, что обеспечивает лучшую проводимость и долговечность.

При выборе сечения проводов руководствуйтесь таблицами 310.16 и 310.15(B)(16) Национального электротехнического кодекса США, где указаны стандартные номинальные токовые нагрузки для различных калибров проводов, а также характеристики изоляции и условия окружающей среды. Например, медный провод AWG № 12 с изоляцией THHN может выдерживать ток силой 20 ампер в сухом месте, тогда как провода большего сечения, например, AWG № 10, могут выдерживать ток силой 30 ампер и т. д.

Проверьте падение напряжения на больших длинах, например, превышающих 100 футов (3 м), и учитывайте это для повышения эффективности и предотвращения повышения температуры. Рекомендуемая норма — ограничить падение напряжения до XNUMX% или менее. При исключительно высокой температуре окружающей среды и наличии нескольких проводов в жгуте может потребоваться снижение номинальных характеристик проводов, что подразумевает уменьшение допустимой токовой нагрузки с учётом накопления тепла.

При надлежащем учете этих переменных и соблюдении положений NEC план обеспечит безопасность, предотвратит опасности и гарантирует, что электрическая система будет надежной и подходящей для данного применения.

Распространенные ошибки при выборе калибра провода

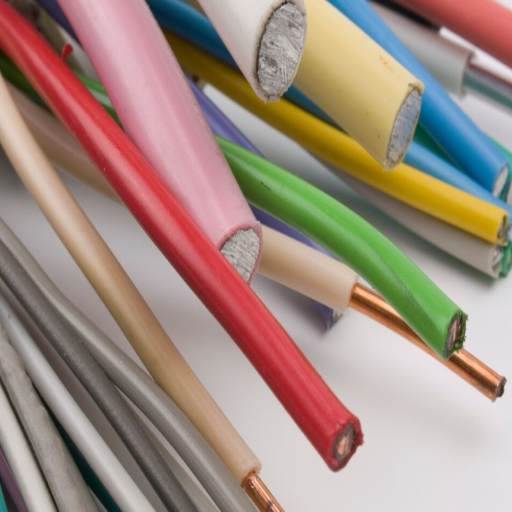

Рекомендации по установке распределительного щита на 60 А

При установке распределительного щита на 6 А сначала следует выбрать сечение провода, например, медный 4-го калибра или алюминиевый 60-го калибра, в зависимости от типа кабеля и длины линии. Расположение этого распределительного щита должно соответствовать местным электротехническим нормам и обеспечивать лёгкий доступ для обслуживания. Используйте двухполюсный автоматический выключатель на 60 А на главном распределительном щите для питания распределительного щита и установите автоматический выключатель соответствующего номинала для защиты цепи. Затем обеспечьте надлежащее заземление распределительного щита, то есть подключите заземляющий и нейтральный провода к соответствующим шинам, сохраняя их раздельность, как требуется. Перед установкой убедитесь, что питание на главном распределительном щите отключено. Если вы испытываете затруднения на каком-либо этапе, обратитесь за помощью к квалифицированному электрику.

Выбор правильного размера провода для вашей подпанели

Выбор подходящих проводов для распределительного щита является неотъемлемой частью установки, обеспечивая соблюдение всех требований безопасности и эксплуатации. Сечение проводов определяется силой тока распределительного щита и длиной проводов между основной панелью и распределительным щитом. Для распределительных щитов на 4 А требуется медный провод сечением 2 AWG или алюминиевый провод сечением 100 AWG длиной до 100 футов (60 м). Для распределительного щита на 6 А требуется медный провод сечением 4 AWG или алюминиевый провод сечением 100 AWG. При расстоянии более 240 футов (XNUMX м) использование проводов большего сечения практически гарантировано во избежание падения напряжения. Всегда проверяйте, что кабели рассчитаны на напряжение XNUMX В, и периодически проверяйте соответствие типов изоляции требованиям нормативов, таким как THHN или THWN. Точные характеристики можно найти в местных электротехнических нормах и правилах или проконсультироваться с сертифицированным электриком.

Варианты электропроводки для систем 240 В

Выбор правильного сечения и типа провода критически важен для системы 240 В. Для цепи 240 В с нагрузкой 100 А медный провод сечением #4 AWG или алюминиевый провод сечением #2 AWG достаточно при длине до 100 футов (60 м). Для 6 А требуются медный провод сечением #4 AWG и алюминиевый провод сечением #100 AWG. При длине свыше 240 футов (XNUMX м) необходимо учитывать падение напряжения, и в этом случае рекомендуется увеличить сечение провода. Всегда используйте провода, рассчитанные на XNUMX В, с надлежащей изоляцией, например, THHN или THWN, которые соответствуют требованиям нормативов.

Для подключения распределительных щитов требуется четырёхпроводная схема (два фазных провода, один нулевой провод и один заземляющий провод), чтобы гарантировать безопасность и соответствие действующим электротехническим нормам и правилам. Заземляющие провода, по сути, должны быть соединены с распределительным щитом и заземляющим стержнем, в то время как нулевые провода должны быть изолированы от земли в распределительном щите. В случае сомнений всегда сверяйтесь с Национальным электротехническим кодексом (NEC) и его местными правилами, поскольку требования различаются в зависимости от штата. Рекомендуется всегда обращаться к сертифицированному электрику, чтобы убедиться в соответствии и безопасности каждой установки.

Меры предосторожности при установке

Вспомогательные панели часто называют вспомогательными или распределительными. Они работают в непосредственной близости от главного щита. При установке или работе на них необходимо соблюдать ряд важных мер безопасности. Прежде всего, всегда убедитесь, что питание на главном щите отключено. Перед началом работ проверьте наличие напряжения тестером. Используйте изолированные инструменты, чтобы снизить риск контакта с проводами под напряжением. Все компоненты, включая вспомогательный щит, автоматические выключатели и проводку, должны иметь соответствующую номинальную нагрузку и гарантию, подтверждающую, что они установлены в соответствии с местными электротехническими нормами и правилами. Избегайте перегрузки цепи, тщательно продумывая распределение нагрузки.

Кроме того, наденьте все необходимые средства индивидуальной защиты (СИЗ), такие как защитные перчатки и очки. Ещё раз проверьте все соединения, убедившись, что провода правильно затянуты и находятся в соответствующих местах. После установки с помощью мультиметра проверьте изоляцию заземляющего и нейтрального проводов распределительного щита. Если у вас возникнут сомнения относительно процедуры, обязательно проконсультируйтесь с сертифицированным электриком, чтобы убедиться в безопасности и соблюдении Национальных электротехнических правил (NEC).

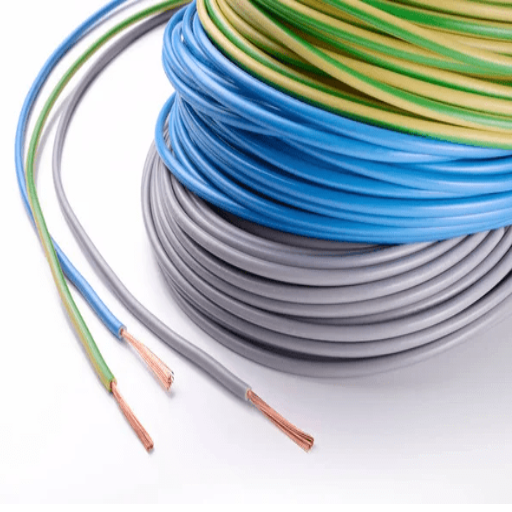

Обеспечение безопасности и эффективности электрических систем

В электрических системах всегда необходимо проводить определённые проверки безопасности и эффективности. Системы следует регулярно проверять на износ, повреждения и ненадежные соединения, чтобы избежать опасностей или снижения эффективности. Следует использовать только высококачественное оборудование и материалы, сертифицированные и соответствующие принятым отраслевым стандартам. Цепи должны быть надлежащим образом маркированы и ни в коем случае не перегружаться. Перед внесением изменений или ремонтом любого оборудования необходимо отключить электропитание и обеспечить надлежащее заземление для защиты от поражения электрическим током или возгорания. В случае сомнений следует обратиться за консультацией к профессиональному электрику. Необходимо соблюдать местные электротехнические нормы и правила, такие как Национальный электротехнический кодекс (NEC).
