Понимание основных компонентов солнечной энергии: солнечный кабель и разъемы

Использование солнечных энергетических систем для улавливания энергии солнца является одним из величайших шагов на пути к достижению устойчивых и возобновляемых энергетических решений. в этих системах используются важные части, гарантирующие бесперебойную и надежную систему передачи энергии. Из этих частей, солнечные кабели а разъемы служат основой для безопасной и эффективной передачи электроэнергии, собранной с солнечных батарей. в этой статье основное внимание будет уделено базовому пониманию этих компонентов путем уточнения их типов, функциональности и возможностей для достижения оптимизированной общей производительности системы. Независимо от того, являетесь ли вы профессионалом отрасли или просто домовладельцем, взвешивающим перспективы солнечной энергии, знание солнечных кабелей и разъемов необходимо при принятии решений по проектированию и техническому обслуживанию надежной солнечной энергетической системы.

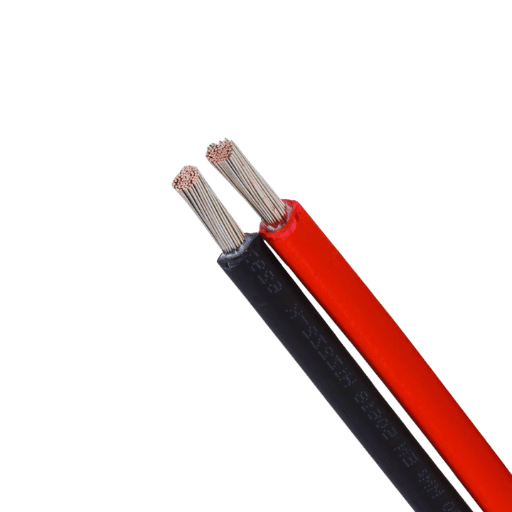

Какие различные типы солнечных кабелей используются в солнечных энергетических системах?

Обычно используются три категории кабелей солнечная энергия системы:

1. Фотоэлектрические (фотоэлектрические) кабели: Эти кабели используются для соединения солнечных панелей с инверторами Эти кабели покрыты прочным пластиком, который защищает от ультрафиолетовых лучей Эти кабели также водонепроницаемы и могут выдерживать высокие температуры.
2. Кабели постоянного тока (постоянного тока): Эти кабели транспортируют ток от солнечной панели к инвертору Эти кабели построены на высокой мощности напряжения и имеют низкие потери энергии.
3. Кабели переменного тока (переменный ток): Эти кабели соединяют выход инвертора с электрической сетью или электропроводкой здания. Эти кабели имеют изоляцию, которая обеспечивает дополнительное защитное покрытие и повышает эффективность.

Для достижения полной функциональности при оптимальном напряжении обязательно использование специализированных солнечных кабелей Без них будут свирепствовать электрические неисправности и потери.

Чем солнечные кабели отличаются от традиционных проводов?

Разница в том, что солнечные кабели спроектированы и функционируют для солнечных энергетических систем, в отличие от других типов проводов. В отличие от других стандартных проводов, солнечные кабели способны выдерживать постоянное воздействие ультрафиолетовых лучей, экстремальные погодные условия и резкие изменения окружающей среды. Они имеют двойной слой изоляции, который помогает повысить долговечность, безопасность и использование, а также защитить от коротких замыканий или износа с течением времени. Кроме того, солнечные кабели имеют более высокую емкость по напряжению и току, что помогает эффективно передавать электроэнергию внутри солнечная система. В отличие от традиционных проводов, солнечные кабели имеют такие характеристики, которые делают их более прочными и пригодными для особых потребностей применения солнечной энергии.

Какова роль фотоэлектрического кабеля в фотоэлектрической системе?

Фотоэлектрические кабели, наиболее известные как фотоэлектрические кабели, предназначены для ухода за конкретными и внутрисистемными делами в солнечной энергетической системе. как таковые, они в первую очередь являются средством передачи электроэнергии в виде постоянного тока (DC) от солнечные панели к инвертору для преобразования в электричество переменного тока (AC) (используется в домах, промышленности, и бизнесе). среди наиболее важных характеристик фотоэлектрических кабелей высокая устойчивость к теплу (обычно до 90°С или более), УФ и другие погодные характеристики, которые обеспечивают лучшую выносливость во времени при любых внешних климатических условиях.

Одним из основных элементов фотоэлектрических кабелей является способность выдерживать беспрецедентные уровни напряжения, достигая 1500 В постоянного тока в современных солнечных системах, что намного выше, чем у стандартных электрических кабелей. эта характеристика оказывает большое влияние на эффективность и масштабируемость солнечной установки, поскольку они напрямую влияют на количество энергии, получаемой от солнца. Кроме того, фотоэлектрические кабели изготовлены из огнезащитных и безгалогенных материалов, что делает их более безопасными в случае пожара и соответствующими международным стандартам безопасности, таким как IEC 62930.

Оптимальный выбор и установка фотоэлектрических (PV) кабелей снижает потери энергии и простои системы Например, надежные фотоэлектрические кабели передают энергию с потерями ниже 2%, что помогает максимизировать выходную энергию фотоэлектрической системы. Их прочная конструкция позволяет им выжить более 25 лет, что часто является сроком эксплуатации солнечных панелей. Это снижает требования к замене и техническому обслуживанию.

Фотоэлектрические кабели также должны быть спроектированы и развернуты таким образом, чтобы поддерживать другие компоненты Солнечных систем. эти кабели обеспечивают высокую эффективность передачи, надежность и безопасность системы и, следовательно, способствуют распространению технологий возобновляемой энергетики.

Почему консервированная медь предпочтительна в солнечных кабелях?

Что касается солнечных кабелей, луженая медь предпочтительна из-за ее возможностей электромагнитного экранирования и коррозионной стойкости. без защитного оксидного слоя электрическая голая медь может разъедать и окисляться под воздействием влаги, воздуха и других элементов окружающей среды, что сводит к минимуму эффективность кабеля и сокращает срок его службы. луженая медь служит намного дольше, поскольку внутренний слой олова сохраняет постоянную проводимость и долговечность даже в наружных условиях. Из-за экстремальных погодных и солнечных условий, которым подвержены солнечные кабели, луженая медь является лучшим выбором для солнечных кабелей.

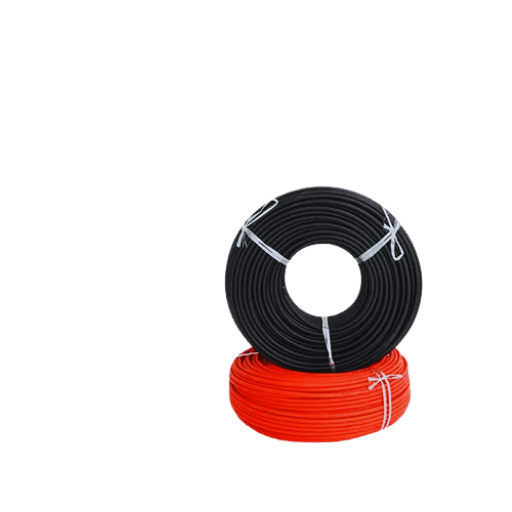

Как выбрать правильный разъем для солнечной панели?

Что следует учитывать при выборе солнечного разъема?

Выбор правильного солнечного разъема необходим для максимизации функции, эффективности, долговечности и безопасности в вашей энергосистеме. Рассмотрите следующие ключевые моменты:

Рассмотрим совместимость с Солнечные панели и кабели

• Убедитесь, что разъем совместим с вашим солнечные панели и кабели чтобы можно было добиться бесшовной интеграции Большинство солнечных панелей включают в себя разъемы MC4, которые широко используются, потому что они удобны для пользователя и просты в подключении. дополнительно проверьте датчик провода и убедитесь, что размер разъема соответствует вашим кабелям, которые, в случае применения солнечной энергии, обычно варьируются от 14 AWG до 10 AWG.

Изучите номиналы тока и напряжения

• Проверьте, что разъем совместим с солнечными панелями и кабелями, чтобы можно было достичь интеграции Большинство солнечных панелей используют разъемы MC4, которые широко используются, потому что они удобны для пользователя и просты в подключении. дополнительно проверьте датчик провода и убедитесь, что размер разъема подходит для ваших кабелей, которые, в случае применения солнечной энергии, варьируются от 14 AWG до 10 AWG.

Погодные условия и долголетие

• Солнечные разъемы для наружного использования должны быть спроектированы так, чтобы выдерживать суровые погодные условия, такие как ультрафиолетовые лучи, осадки и экстремальные температуры. проверьте наличие разъемов с рейтингом IP67 или сопоставимыми номиналами, которые гарантируют защиту от пыли и воды. Даже в суровых условиях использование изоляционных материалов, таких как термопласты, повышает долговечность разъема.

Удобство настройки и обслуживания

• Конструкция изделия способствует удобству использования при настройке и обслуживании Многочисленные солнечные разъемы поставляются с простой функцией блокировки, гарантирующей как безопасность, так и простоту отключения при переделке или проверке системы. далее, требуются некоторые инструменты, как обжимные или специализированные гаечные ключи, поэтому они должны присутствовать на объекте во время настройки.

Законность и соответствие

• Проверьте, что солнечные разъемы соответствуют минимальным требованиям безопасности и производительности, как UL 6703, IEC 62852 или TÜV сертификации, сертифицированный компонент гарантированно соответствовал необходимому испытанию на надежность и безопасность в различных рабочих средах, чтобы вы не использовали неполноценные части.

Анализ производительности и затрат

• Расходы всегда будут влиять на решения, но попытка достичь максимально низкой цены может поставить под угрозу качество и эффективность. разъемы, которые дороже приобрести, могут превзойти их более дешевые эквиваленты, предлагая более высокую экономию затрат на техническое обслуживание. Достигайте надежности, одновременно оптимизируя экономическую эффективность с правильной стратегией.

Твой солнечная энергетическая система безопасность и производительность могут быть гарантированы с помощью качественных разъемов, если эти факторы оцениваются. Правильно выбранные разъемы обеспечивают дополнительные преимущества, такие как снижение потерь энергии, улучшение производительности и повышение долговечности всей установки.

Как разъем MC4 повышает эффективность?

Исключая ненужные потери энергии и устанавливая безопасное соединение между солнечными панелями и другими компонентами системы, разъемы MC4 повышают общую эффективность солнечной энергетической системы. Их конструкция обеспечивает плотное водонепроницаемое уплотнение, которое защищает влагу и пыль как факторы окружающей среды, которые могут нанести вред производительности. Кроме того, разъемы MC4 позволяют быстро и плавно устанавливать вилки и люфты, что позволяет снизить вероятность ошибок, которые могут снизить эффективность. Все эти функции приводят к большей надежности системы в целом и оптимизированному производству энергии.

Как обеспечить правильную установку разъемов?

Как правило, каждый компонент в солнечной энергетической системе должен использовать одну и ту же конструкцию и спецификацию, чтобы функционировать должным образом Ниже приведены процедуры, которые определяют правильную установку разъемов:

Используйте соответствующие детали

• Другими словами, подтвердите, что используемые разъемы имеют правильный тип, размер и рейтинг с используемым кабелем. Например, разъемы MC4 лучше всего работают с квадратными кабелями размером от 4 до 6 мм. Компоненты, которые неправильно выровнены, могут быть источником потери мощности или даже поставить под угрозу безопасность.

Подготовьте кабели правильно

• Изоляция кабеля, которую необходимо удалить, имеет заданную длину (обычно от 6 до 7 мм), и лучше всего убедиться, что пряди проводника не сломаны. сломанные пряди могут затруднить подключение и слишком сильно повысить температуру.

Разъем Обжим

• Используйте уникальный обжимной инструмент, который сертифицирован для надежного крепления штифта разъема на кабеле. не используйте неспецифические инструменты, потому что многие из них не способны доставлять нужную величину силы, что затягивает соединения и приводит к ослаблению соединений или дуги.

Обеспечить полярность

• Подтвердите полярность разъемов и кабелей во второй раз. Положение отрицательного там, где ожидается положительное, и наоборот, приведет к системным неисправностям или развертываемым рычагам.

Заключительные этапы затяжки

• Проверка полярности - это последний шаг перед запуском кабелей в работу, и он гарантирует, что кабели всегда будут действовать так, как они должны. Таким образом, ваша безопасность поддерживается этими механизмами, обеспечиваемыми для обеспечения устойчивой эффективности электросети.

Примените правильный крутящий момент: изучите инструкции

• Чтобы гарантировать, что колпачки или запирающие механизмы будут водонепроницаемыми и пыленепроницаемыми при использовании разъемов MC4, при затягивании разъемов будет использоваться момент затяжки 2,5-3,0 Нм.
• Используйте колпачковый ключ для затягивания колпачка или стопорного механизма с указанным моментом затяжки нормально 2,5 ♪ 3,0 Нм.

Проверьте дефекты

• Оцените соединительные компоненты на наличие внешних признаков деформации, таких как трещины, поломки или смещение после сборки. Использование этих разъемов не должно быть разрешено, поскольку они считаются неисправными, поскольку подрывают целостность системы.

Выполните процедуру испытания на непрерывность электроснабжения

• Проверьте непрерывность электрического соединения с помощью мультиметра, а также проверьте минимальное сопротивление в соединениях. Повышенные значения сопротивления могут указывать на неполное или поврежденное соединение.

Экологические соображения

• Проверьте, что вся территория вокруг установки опрятная и не мокрая Избегайте пыльных или влажных установок, так как эти и другие загрязнения не помогут с их производительностью или гидроизоляцией.

Следуйте рекомендациям производителя

• Соблюдайте инструкции, специфичные для производителя разъемов. Большинство этих рекомендаций включают разумные рекомендации и требования по установке и техническому обслуживанию наряду с правильным использованием.

При рассмотрении всех этих инструкций достигается правильная установка, благодаря чему разъемы оптимально размещаются внутри солнечной энергетической системы, что сводит к минимуму проблемы с производительностью и увеличивает срок службы компонентов системы.

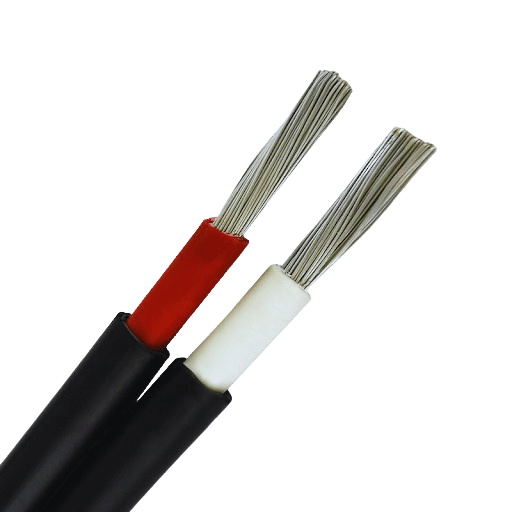

Как безопасно установить кабели для солнечных панелей?

Что такое стандарты UL по электробезопасности?

Стандарты UL по электробезопасности - это установленные рекомендации лабораторий страховщиков, направленные на безопасное проектирование, установку и функционирование электрических систем и компонентов. Стандарты в первую очередь сосредоточены на снижении рисков, связанных с электрическими ударами, пожарами и даже механическими опасностями. Они устанавливают более низкий ориентир для надежности оборудования и соответствия требованиям на местах, предоставляя систематические испытания и критерии сертификации, которые однозначно подтверждают, что оборудование соответствует строгим предпосылкам безопасности. Придерживание Ul Стандартов гарантирует, что безопасность и соответствующие нормативные требования для системы солнечных панелей встречаются.

Как правильно изолировать солнечные кабели?

Правильная установка солнечных кабелей имеет решающее значение для эффективности и безопасности солнечной энергетической системы. Как и большинство кабелей, солнечные кабели также подвергаются воздействию суровых факторов окружающей среды, таких как УФ-лучи, влага, температура и механические нагрузки. Таким образом, следующие шаги помогут определить соответствующую процедуру изоляции солнечных кабелей:

Выберите правильный тип кабелей

• Компоненты фотоэлектрической (фотоэлектрической) системы имеют строгие требования к изоляционному материалу Солнечные кабели, соответствующие требованиям TUV и UL, имеют двойные изоляционные слои, состоящие из сшитого полиэтилена (XLPE) или резиновых смесей, которые обладают высокой устойчивостью к УФ-излучению и высоким температурам. например, солнечные кабели с изоляцией из XLPE, которые довольно распространены, могут работать от -40C до 90 градусов по Цельсию.

Установите защищенные от атмосферных воздействий распределительные коробки

• Точно так же, как распределительные коробки не должны быть выше рейтинга защиты от атмосферных воздействий, они также должны соответствовать соответствующим рейтингам IP (защита от проникновения), например IP65 или выше. Это важно, поскольку попадание влаги может создать проблемы с изоляцией и провода электрические производительность.

Используйте устойчивые к УФ-излучению кабельные шпалы и трубопроводы

• Солнечные кабели должны быть закреплены, чтобы избежать солнечных кабелей, движущихся вместе с ветром Защитные трубопроводы также могут быть использованы вместе с УФ-стабильные кабельные стяжки, когда это возможно. трубопроводы также добавляют уровень разгрузки от натяжения, в то время как УФ-стабильные материалы устраняют любую деградацию с воздействием солнца.

Предотвращение превышения длины кабеля

• Чтобы уменьшить ненужное провисание, которое может привести к изгибу и возможному износу, следует свести к минимуму натяжение троса. Рекомендации рекомендуют разрезать тросы до длины чуть выше необходимой, чтобы они могли достичь желаемых точек соединения.

Обеспечьте регулярное обслуживание и проверки

• Факторы окружающей среды могут изнашивать изоляцию и получать шероховатости Солнечные кабели должны регулярно проверяться на предмет любых видимых трещин, обесцвечивания или общего износа при дефляции. тестеры сопротивления могут проверить работоспособность изоляции солнечного кабеля, а крышку солнечного шнура можно снять для оценки состояния.

Придерживайтесь рейтинга тока и напряжения

• Установленные пределы напряжения или тока должны адекватно соответствовать характеристикам изоляции компонента Например, изоляция наиболее часто используемых солнечных кабелей постоянного тока имеет предел от 1000 В до 1500 В. Использование недооцененных кабелей может привести к пробоям изоляции и угрозам безопасности.

В совокупности эти методы гарантируют, что изоляция солнечных кабелей может оставаться надежной и выдерживать установленные отраслевые стандарты, гарантирующие оптимальную работу системы и ее безопасность для долгосрочного использования.

Передовой опыт снижения потерь напряжения в кабелях

Для уменьшения падения напряжения в электрических и солнечных установках всегда следует придерживаться следующих передовых методов. внедрение этих методов приводит к более эффективной передаче энергии, улучшению работы системы и уменьшению количества отходов:

Правильный выбор кабеля

• Поперечное сечение кабеля определяет его площадь, и это определяет падение напряжения, также Если площадь больше, сопротивление меньше, что означает, что использование больших кабелей приведет к меньшему падению напряжения Например, в Солнечной системе использование кабеля 6 мм² вместо кабеля 4 мм² для 30-метрового пробега будет означать примерно 33% меньше потери напряжения Всегда проверяйте соответствующие стандарты для правого кабеля, касающиеся тока, расстояния и приемлемых показателей потерь.

Уменьшение длины кабеля

• Нижнее сопротивление означает меньшее напряжение капли и более короткий кабель прогоны. если это возможно, создайте конструкцию системы, которая удерживает вместе компоненты системы, такие как солнечные панели, инверторы и батареи. Например, разрезание длины кабеля вдвое также сократит потери напряжения вдвое.

Высокосортные проводники

• Низкое удельное сопротивление означает, что материалы проводимости премиум-класса, такие как медь или алюминий, являются лучшими. медь считается лучшим выбором из-за ее удельного сопротивления 1,68 мкОм·см. Использование алюминия означает, что проводник должен быть увеличен в размерах, чтобы иметь возможность работать так же, как с медью.

Обеспечение безопасности соединений

• Нагрев соединений и большая потеря напряжения из-за плохих или рыхлых движений приводит к большему сопротивлению, чем то, что считается приемлемым. Следовательно, используйте подходящие клеммы и проверяйте соединения на безопасность и коррозию с течением времени. Они не должны меняться в течение длительного времени.

Работайте с рейтинговыми токами кабелей

• Разрешение кабелям переходить номинальный ток приводит к перегреву, что приводит к потере сопротивления и увеличивает потерю напряжения. придерживаясь спецификаций производителя относительно номинального тока предотвращает повреждение кабеля и ненужные потери энергии.

Использование многожильных проводов вместо однопроводных

• Многоцепочечные проводники тоньше и имеют большую площадь по сравнению с одноцепочечными проводниками. Это может снизить сопротивление до небольшой величины, особенно при применении на высоких частотах, которые требуют большей эффективности от системы из-за скин-эффекта.

Внесение корректировок с использованием расчета падения напряжения

• Выполнять расчеты падения напряжения на этапах проектирования в любом случае, чтобы гарантировать, что все функционирует оптимально. где-либо от пяти до трех процентов напряжения системы приемлемо с несколькими установками. в системе с 12 В, общее падение напряжения должно быть 0.36 до 0.6 В.

Регулярная проверка и обслуживание системы

• В связи с уменьшением потерь на сопротивление и повышением эффективности системы следует предпринять шаги по поддержанию этих систем и получению выгод.

Интеграция этих подходов снижает неэффективность электрических и солнечных кабельных систем, повышая энергетическую устойчивость и эксплуатационную безопасность в этом процессе.

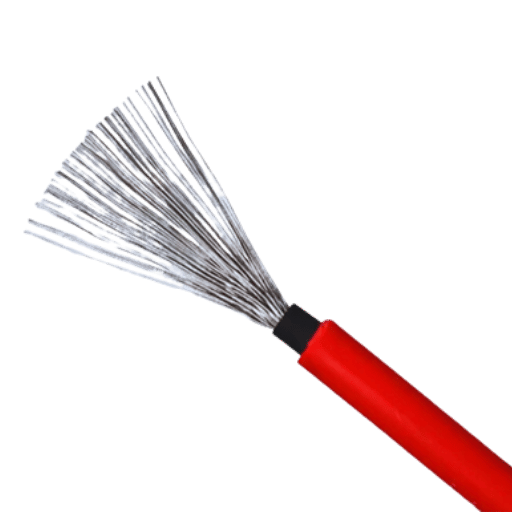

Каковы ключевые соображения для солнечных удлинительных кабелей?

Каково влияние длины кабеля на производительность системы?

Длина кабеля оказывает непосредственное влияние на производительность системы, особенно из-за того, как сопротивление взаимодействует внутри системы Длинные кабели имеют сравнительно резистивные потери, которые превышают границы, что может вызвать неэффективную передачу мощности и провалы в производительности, Чтобы компенсировать такие потери, необходимо использовать кабели надлежащих размеров с правильным диаметром проводника как для тока, так и для расстояния.Укороченные кабельные маршруты обычно лучше, потому что они помогают уменьшить потери мощности и колебания напряжения, чтобы система работала хорошо.

Как выбрать между 50 футами и другими вариантами удлинительного кабеля?

Некоторые определяющие факторы, такие как требования к мощности, падение напряжения и предполагаемое применение, необходимо учитывать при выборе между удлинительным кабелем длиной 50 футов и другими вариантами. Основная техническая проблема с более длинными кабелями связана с падением напряжения, которое является слабостью напряжения внутри кабеля из-за сопротивления. На основе электрических норм считается, что существует прямое пропорциональное увеличение падения напряжения с каждым футом дополнительной длины кабеля, и это создает риски для чувствительного оборудования или приложений с высокой мощностью.

В качестве иллюстрации, удлинитель на 15 А на 120 В, в зависимости от датчика провода, будет страдать от падения напряжения на два-три процента на протяжении 50 футов. для этих толстых проводов калибра падение будет рисковать производительность, с другой стороны, для более коротких пробегов, более тонкие провода подойдут, потому что резистивные потери ниже.

Кроме того, длина кабеля создает проблемы безопасности. длинные удлинительные кабели, как правило, перегружены, что может вызвать нагрев и повреждение устройств или времени работы. Национальный электрический кодекс (NEC) имеет стандарты, которые рекомендуют выполнять требования к мощности, используя кратчайшую длину, что также гарантирует, что системы работают в оптимальных условиях.

Если мобильность является необходимостью, вы можете рассмотреть возможность использования выдвижных удлинителей, которые можно регулировать в соответствии с вашими конкретными потребностями. Оценка мощности, потребляемой вашими устройствами, а также дизайн вашей установки помогут вам решить, обеспечивает ли 50-футовый кабель или другие варианты идеальное равновесие эффективности, как с точки зрения безопасности, так и с точки зрения финансов.

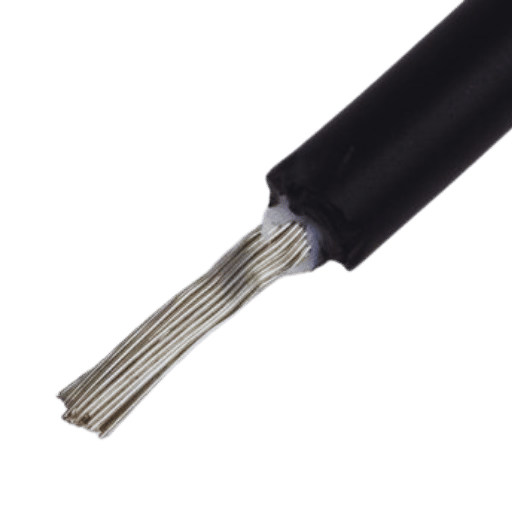

Почему 10 AWG обычно используются в солнечных системах?

Понимание номинала напряжения и тока 10 AWG

Я понимаю, что выбор 10 AWG для солнечной системы обеспечивает оптимальный компромисс в отношении пропускной способности тока и падения напряжения. учитывая тот факт, что он может нести до 30 ампер, не испытывая значительного сопротивления на единицу длины, 10 AWG хорошо работает на больших расстояниях для минимизации потерь энергии, что позволяет повысить общую эффективность системы. Это хорошо соответствует средней мощности и текущим требованиям большинства бытовых солнечных систем, предлагая таким образом большую передачу энергии без какого-либо риска или сбоя.

Сравнение 10 AWG с другими датчиками в приложениях солнечной энергетики

В солнечных приложениях выбор калибра проводов должен учитывать их текущую несущую способность, расстояние и эффективность. более толстые провода, такие как 10 AWG, проводят более высокие токи с меньшим сопротивлением по сравнению с более тонкими проводами, такими как 12 AWG; это особенно выгодно для передачи энергии на большие расстояния. Провода 8 AWG имеют еще большую токовую мощность, но их стоимость и пониженная гибкость делают их менее подходящими для большинства жилых систем. 10 AWG лучше всего подходит для большинства жилых солнечных систем, поскольку она относительно недорогая и простая в установке, но при этом обеспечивает хорошую передачу энергии.

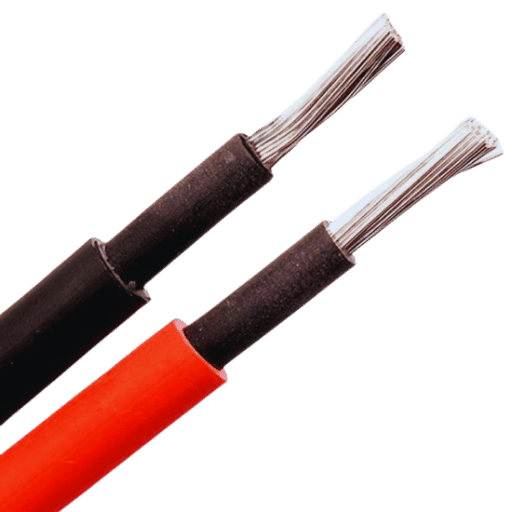

Как обслуживать солнечные кабели для долголетия?

Как солнечный свет влияет на солнечные кабели?

Солнечные кабели построены так, чтобы прослужить в суровых условиях из-за длительного воздействия солнечного света Однако УФ-излучение может постепенно разрушать изолирующий слой, делая его хрупким, треснувшим или неэффективным с течением времени. Кроме того, внутренние материалы пенопластового ядра могут потерять свою полимерную матрицу, что приведет к повышенной хрупкости. эти каскадные эффекты могут повредить хрупкий баланс эффективности и безопасности внутри системы.

Срок службы солнечных кабелей сильно коррелирует с типом и качеством используемых материалов. устойчивые к ультрафиолетовому излучению стабилизированные материалы, в частности сшитый полиэтилен (XLPE), как было показано, сопротивляются износу и поддерживают эффективные характеристики в течение десятилетий Например, кабели XLPE могут превышать срок службы в 25 лет при воздействии прямых солнечных лучей, что делает их предпочтительным выбором в современных солнечных установках.

Еще один аспект, который может быть изменен воздействием солнечного света, - это его температура. кабели, работающие на солнечной энергии, подвергающиеся воздействию прямых солнечных лучей, могут иметь повышение рабочей температуры из-за нагрева, и это влияет на их способность нести ток. Как правило, производители предоставляют понижающий коэффициент для противодействия этому эффекту, чтобы инженеры могли позаботиться о температурных изменениях производительности на этапах проектирования системы. Правильное управление маршрутизацией кабелей, использование отражающих и непроводящих трубопроводов, чтобы солнечный свет не воздействовал непосредственно на кабель, может помочь в решении некоторых из этих проблем, помогая улучшить производительность и увеличить срок службы.

Кабели, которые имеют TÜV или UL PV сертификации доказано, что они являются международно признанным, что гарантирует, что они будут противостоять экологическим безобразиям, таким как УФ-излучение Такая защита важна для эффективности и безопасности солнечных энергетических систем в течение длительного времени.

Какое техническое обслуживание требуется для автономных и сетевых систем?

Системы вне сети требуют рутинной диагностики состояния батареи, так как это критически важные компоненты, используемые для хранения энергии. это включает проверку уровня электролита (если применимо), обеспечение надлежащего уровня заряда, и обслуживание подключения клемм, чтобы избежать коррозии. иногда, очистка солнечных панелей может устранить барьеры к эффективности, как грязь, также важно проверить соединения, инверторы, и провода системы на любые признаки повреждения или износа.

Встроенные системы обычно не требуют такого большого обслуживания; однако периодическая очистка или проверка со стороны специалистов помогут панелям работать в лучшем виде. Кроме того, инвертор и другие электрические системы должны время от времени визуально проверяться на наличие неисправностей или других проблем. Управление энергопотреблением осуществляется сетью; следовательно, мониторинг производительности с помощью системного программного обеспечения может помочь выявить проблемы, которые необходимо решать на упреждение.

Часто задаваемые вопросы (FAQ)

Вопрос: Почему кабели и солнечные разъемы важны для Солнечной системы

О: Солнечный кабель и разъемы играют важную роль в солнечной энергетической системе. Они позволяют солнечным панелям доставлять электроэнергию контроллеру заряда и батарейному блоку. Эти компоненты специально изготовлены для защиты от условий на открытом воздухе и окружающей среды, что добавляет еще одну точку обзора для контроля повреждений, обеспечивая при этом эффективность потока энергии в фотоэлектрических энергетических системах.

Вопрос: Какова максимальная длина удлинительного кабеля солнечной панели?

О: Максимальная длина удлинительного кабеля солнечной панели может составлять 50 футов. для покрытия потребностей различных установок удлинительные кабели солнечной панели часто имеют длину 5 футов, 10 футов, 20 футов, а также 50 футов. Самая длинная длина удлинительного кабеля солнечной панели может быть определена шириной колеи провода, а также проходящим через него электрическим током. для улучшения эффективность вашей солнечной энергии система, жизненно важно правильно выбрать длину и колею.

Вопрос: В чем различия между кабелем H1Z2Z2-K и фотоэлектрическим проводом?

О: Разработанный для использования в фотоэлектрических системах, как H1Z2Z2-K, так и PV провода являются солнечными кабелями. фотоэлектрический провод, используемый в Северной Америке, и H1Z2Z2-K, европейский стандарт, одновременно устойчивы к ультрафиолетовому излучению и, следовательно, подходят для использования на открытом воздухе. Различия между этими двумя типами кабелей сводятся к конкретным сертификациям и стандартам испытаний. Всегда будьте уверены, что ваш солнечный кабель соответствует требуемым спецификациям для региона и типа используемой установки.

Вопрос: Почему цвета солнечных кабелей преимущественно черные и красные?

О: Красный кабель связан с положительным соединением, в то время как черный кабель связан с отрицательным соединением. во время установки или ремонта это цветовое различие снижает вероятность ошибок проводки. красный кабель служит положительным проводником, а черный кабель служит отрицательным проводником. Легче защитить солнечные энергетические системы от неправильной полярности, что может нанести вред безопасной работе системы с помощью этих цветов.

Вопрос: По какой причине важно использовать правильные разъемы в системе, работающей на солнечной энергии?

О: Неправильные разъемы могут привести к снижению безопасности и отказу всей системы. Также можно предотвратить высокую безопасность и защиту от атмосферных воздействий солнечных компонентов, таких как солнечные панели, контроллеры заряда и коробки сумматоров, с помощью правильных разъемов. Также можно предотвратить отказ любого типа и дугогашение системы. Разъемы MC4, как правило, являются наиболее распространенными адаптерами, которые используются. Всегда следите за тем, чтобы используемые разъемы были не только для используемых компонентов, но также для напряжения и тока для всей системы.

Вопрос: Как выбрать комплект солнечного кабеля для автономной солнечной системы?

О: Вы хотите думать о общей мощности вашей солнечной батареи, расстоянии между панелями и контроллером заряда, условиях окружающей среды и любых других факторах, которые могут повлиять на него. убедитесь, что комплект солнечного кабеля имеет нужные провода калибра, такие как 10AWG или 14AWG, адекватные разъемы и все необходимые адаптеры. Эти комплекты также должны быть маркированы для использования на открытом воздухе и предпочтительно включать некоторый уровень защиты от ультрафиолета. если есть сомнения, разумнее пойти и поговорить с производителем кабелей или профессиональным установщиком, так как они будут знать, какой комплект может лучше всего подходить для ваших требований.

Вопрос: Как контроллер заряда связан с солнечными кабелями в фотоэлектрической системе?

О: Контроллер заряда является одним из основных компонентов фотоэлектрической системы, поскольку он контролирует солнечное напряжение и ток, протекающие от панелей к батарейному блоку Солнечные кабели передают электроэнергию, вырабатываемую солнечной батареей, на контроллер заряда Контроллер заряда получает этот вход и использует его для управления процессом зарядки батарей, избегая перезарядки и улучшая долговечность батареи Правильный размер солнечных кабелей гарантирует, что контроллер заряда получает наилучшие входные данные от солнечных панелей, что повышает общую эффективность системы.

Справочные источники

1. Непроницаемость открытых кабелей при солнечном излучении — Рекомендации стандарта против результатов моделирования CFD

• Автор: С. Чапп и др.
• Год публикации: 2018
• Дисциплина: Экологическая наука
• Резюме: В настоящем докладе анализируется влияние условий окружающей среды на ампутирование силовых кабелей, размещенных в свободном воздухе, уделяя особое внимание уровню солнечной радиации Авторы проводят сопоставления международных стандартных расчетов ампутирования и CFD (вычислительная гидродинамика) производных.Исследование показывает, что стандарты, по-видимому, включают слишком много предположений относительно причин и следствий взаимосвязи факторов, влияющих на ампутированность, и что тепловое представление условий CFD более точно, чем традиционные стандарты.
• Основные выводы: Как отметили Чапп и др. в 2018 году, ‘результаты демонстрируют значительные расхождения моделей, что указывает на строгую необходимость правильного стандартно-реалистичного моделирования’. Например, они подчеркивают отсутствие необходимого стандартно-совместимого реализма моделирования. Такие результаты логически ожидаются для моделей взаимодействия сложных систем(Чапп и др, 2018, стр. 03004).

2. Численный анализ воздействия солнечной радиации на объем токоподвода для ПВХ-изоляции Силовые Кабели

• Автор: С. Чапп и др.
• Год публикации: 2019
• Области обучения: Материаловедение
• Резюме: Эта статья является частью более широкого исследования, в котором анализируется влияние солнечной радиации на текущую пропускную способность силовых кабелей с ПВХ-изоляцией и то, как их тепловое поведение различается при различных сценариях солнечного воздействия Авторы используют численные методы для своих расчетов. на основании их результатов было установлено, что существует большая вероятность снижения текущей пропускной способности силовых кабелей, что представляет риск при работе с приложениями солнечной энергии.
• Основные выводы: Исследование пытается дать понимание проблем оптимизации со стороны схем солнечных энергетических систем, которые, по мнению авторов, часто упускаются из виду (Чапп и др., 2019).

3. Риск выхода из строя изоляции силовых кабелей из-за теплового воздействия солнечного излучения

• Авторы: С. Чапп и др.
• Год публикации: 2020
• Области обучения: Материаловедение
• Резюме: В работе рассматривается проблема выхода из строя изоляции силовых кабелей из-за перегрева от солнечного излучения. отказ изоляции либо тепловых, либо кабелей сопряжения солнечного излучения может быть вызван прямым солнечным светом, нагревающим кабели. в исследовательской статье указывалось на необходимость уделять особое внимание тепловым условиям при проектировании и монтаже силовых кабелей, в частности для систем солнечной энергии.
• Основные выводы: Результаты подчеркивают необходимость разработки более совершенных изоляционных материалов и процессов их применения, чтобы снизить опасность теплового выхода из строя силовых кабелей (Чапп и др., 2020, стр. 232-240).

4. Повышение производительности подземных силовых кабелей за счет использования фотоэлектрических покрытий

• Авторы: Д. Климента и др.
• Год публикации: 2018
• Области обучения: Экологическая наука
• Резюме: В исследовании изучается использование фотоэлектрических покрытий как средства повышения пропускной способности подземных силовых кабелей. Авторы приводят тематическое исследование, которое иллюстрирует преимущества использования фотоэлектрических интегрированных кабельных установок для экспонирования кабелей для лучшего управления теплоемкостью, а также для улучшения токопроводящей способности кабелей.
• Основные выводы: В исследовании делается вывод, что фотоэлектрические покрытия в сочетании с надлежащей вентиляцией могут значительно улучшить условия работы подземных силовых кабелей, что делает их более полезными для использования энергии солнца (Климента и др., 2018, стр. 105-114).

5. Оценка токопроводящей способности силовых кабелей, установленных в свободном воздухе, на основе CFD

• Авторы: С. Чапп и др.
• Год публикации: 2017
• Области обучения: Инженерный
• Резюме: В данной работе изучается ампутированность силовых кабелей, установленных на открытом воздухе с использованием CFD, с учетом солнечной радиации, ветра и других температурных эффектов окружающей среды. авторы доказывают, что традиционные практики с большей вероятностью игнорируют эти факторы, что приводит к снижению производительности кабеля.
• Основные выводы: Эти результаты позволяют предположить, что моделирование CFD может дать более реалистичную оценку того, как функционируют кабели в практическом сценарии, который имеет решающее значение для разработки солнечных энергетических систем (Чапп и др, 2017, стр. 1-6).
