УЛ1007
300В ПВХ Изолированный Крюк-Вверх Провод для внутренней проводки
- Внутренняя проводка общего электронного оборудования
- Проводка внутри электрических шкафов
- Низковольтный сигнал и подключение питания
- Бытовая электроника, бытовая техника, осветительные приборы
- Подходит для сухих сред и легких маслостойких условий
- Быстрая обработка образцов с помощью индивидуальных решений
- Высококачественные материалы
- Доступные варианты цен
- Глобальная доставка
- Для лучшей защиты данных убедитесь, что все загрузки безопасны
Сохранить в среднем не менее 30%
-
Описание продукта
UL1007: Описание и характеристики продукта
The УЛ1007 является отраслевой рабочей лошадкой для внутренняя проводка электронного оборудования. Вместо общей изоляции JOCA использует высококачественную Соединение ПВХ разработан для чистой очистки для автоматической заделки, выдерживая сопротивление масла и нагревая до 80°С. Этот одножильный провод несет двойная сертификация– UL758, UL1581 и CSA C22.2 № 210.2 стандарты одновременно. он обеспечивает соответствующее, общепринятое решение для строительства низковольтных панелей и ремонта приборов.
-
Преимущества
UL1007: Преимущества и особенности
Дружественная маршрутизация: The гибкая многожильная конструкция легко изгибается внутри тесного шасси или панелей управления. Он не “fight” ваш путь маршрутизации или излом во время установки.
Химический щит: ПВХ-кофта отмахивается от контакта с масла, кислоты и щелочи. При воздействии химикатов для мастерских он не липнет и не растворится.
Огненная остановка: Встречи Испытание вертикального пламени VW-1 стандарты. Изоляция самозатухает, предотвращая превращение небольших электрических неисправностей в полномасштабные пожары.
Доказательство окисления: Мы используем Луженая медь для обеспечения стабильной электропроводности. в отличие от голой меди, она устойчива к коррозии и теплу пайки.
Готовность автополоски: Спроектирован с равномерная толщина изоляции. Эта точная концентричность гарантирует, что ваши зачистные машины чисто разрежут рубашку, не задевая проводник.
Спецификация UL1007
| Категория | Пункт | Подробности |
|---|---|---|
| Область применения | Использование | Внутренняя проводка для общего электронного и электрического оборудования; максимальная температура 60°С или 80°С при воздействии масляных сред. |
| Область применения | Нефтестойкость | Сопротивление масла не является обязательным для этого типа проволоки. |
| Область применения | Прикладные стандарты | UL758, UL1581 и CSA C22.2 № 210.2 |

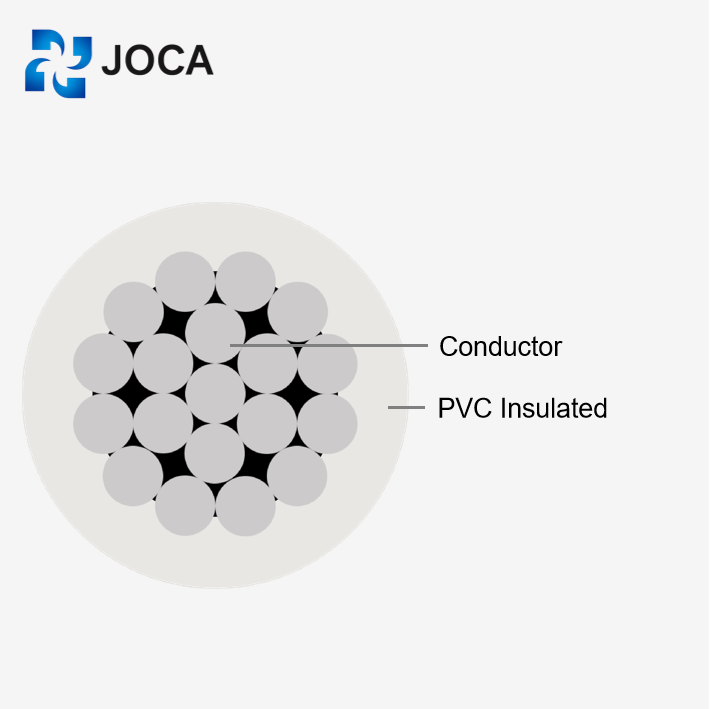

| Кабельная конструкция | Дирижер | 32-16 AWG твердая или многожильная голая медная или луженая медная проволока |
| Кабельная конструкция | Изоляция | Изоляция из ПВХ (поливинилхлорида) |
| Кабельная конструкция | Цвет ядра | Любой цвет |
| Характеристики (Физические) | Обработка и защита | Стандартная толщина, легко раздирать и резать. устойчив к кислотам, щелочам, маслам, влаге и плесени; экологически чистый. |
| Характеристики (Электрические/Испытательные) | Номинальное напряжение | 300В |
| Характеристики (Электрические/Испытательные) | Испытательное напряжение | 2000В |
| Характеристики (Электрические/Испытательные) | Номинальная температура | 80°С |
| Характеристики (Электрические/Испытательные) | Испытание на воспламеняемость | Прошел испытания вертикального пламени UL VW-1 и CSA FT1 |
Размеры/параметры
| Модель | Спецификация | Прим. Внешний диаметр (мм) | Прим. Вес кабеля (кг/км) |
|---|---|---|---|
| УЛ1007 | 30AWG | 1.06 | 1.74 |
| УЛ1007 | 28AWG | 1.12 | 2.07 |
| УЛ1007 | 26AWG | 1.24 | 2.85 |
| УЛ1007 | 25AWG | 1.27 | 3.09 |
| УЛ1007 | 24AWG | 1.37 | 3.81 |
| УЛ1007 | 23AWG | 1.42 | 4.27 |
| УЛ1007 | 22AWG | 1.52 | 5.18 |
| УЛ1007 | 21AWG | 1.58 | 5.85 |
| УЛ1007 | 20AWG | 1.70 | 7.15 |
| УЛ1007 | 19AWG | 1.82 | 8.65 |
| УЛ1007 | 18AWG | 1.94 | 10.33 |
| УЛ1007 | 17AWG | 2.08 | 12.41 |
| УЛ1007 | 16AWG | 2.27 | 15.56 |
Сертификаты UL1007
-
Производственные процессы кабеля UL
JOCA производит провода UL, используя полностью автоматизированный рабочий процесс. Цикл синхронизируется волочение и скручивание меди с точным Экструзия ПВХ или XLPE. Вместо того, чтобы ждать проверок после производства, мы нанимаем непрерывный встроенный мониторинг— использование датчиков диаметра лазера и искровых тестеров для мгновенного обнаружения дефектов. Для многоядерных вариантов линия обрабатывает кабели, экранирование и оболочку в соответствии с точными спецификациями. Перед отправкой каждая партия подвергается окончательным электрическим и механическим проверкам для проверки полного соответствия Стандарты UL.
Упаковка для отправки
Для удовлетворения различных потребностей в транспортировке можно использовать множество способов упаковки.
Есть еще вопросы?
Вопрос: Для чего в основном используется этот провод?
А: Внутренняя проводка. Он соединяет компоненты внутри “box.” Вы найдете его в панелях управления, бытовой технике, перемычках печатных плат, Это отраслевой стандарт для общих низковольтных (300В) соединений.
Вопрос: UL1007 против UL1015: В чем разница?
А: Не путайте их.
UL1007: Рейтингу 300В. Более тонкая изоляция. Лучше всего подходит для узких мест и сигнальных проводов.
UL1015: Рейтингу 600В. Более толстая изоляция. Лучше всего подходит для входных линий электропитания более высокого напряжения.
Вопрос: Могу ли я использовать его на открытом воздухе?
А: Нет. Держите его внутри. Изоляция ПВХ не построена для прямых УФ солнечных лучей или дождя, Он будет трескаться со временем, Для наружного использования, вам нужна другая куртка (как PE или Резина).
Вопрос: Легко ли его раздеть и обработать?
А: Да. ПВХ куртка полужесткий. Он чисто режет и соскальзывает, не растягивая и не поджимая съемники проволоки. Это делает его идеальным для автоматизированных режущих/обжимных машин.
Вопрос: Насколько прочна изоляция (масло/пожар)?
А:
Масло: Сопротивляется случайному контакту (как жирные пальцы), но не погружайте его.
Огонь: VW-1 Рейтинг. Он немедленно самозатухает, если пламя удалено, предотвращая появление крупных электрических неисправностей.
Вопрос: Твердый и многожильный проводник: что это за проводник?
А: Мы в основном поставляем Медь многослойная луженая. Провода с затяжкой легко изгибаются, не разрываясь, что делает их идеальными для прокладки внутри тесных электронных корпусов. (твердый сердечник доступен по запросу для макетной платы).
Вопрос: Сколько тока (ампер) он может выдержать?
А: Это зависит от Размер AWG.
16 СРГ: Около 24 ампер.
24 СРГ: Примерно 7 Ампер.
Примечание: Всегда проверяйте конкретные таблицы данных, поскольку температура окружающей среды влияет на эти пределы.
Вопрос: Нужен определенный цвет или длина среза?
А: Мы продаем все стандартные цвета UL (красный, черный, синий и т. д.). Если вам нужен индивидуальный размер катушки или упаковка смешанного цвета, нажмите кнопку “Связаться с нами”. Обычно мы отвечаем цитатой в течение 24 часов.
