Capire la differenza tra filo intrecciato e filo pieno

Selezionare un tipo di filo appropriato per il tuo progetto è fondamentale per la sicurezza, l'efficacia e l'affidabilità quando si tratta di connessioni elettriche. I due tipi più popolari sono filo flessibile e solido, che differiscono nei loro vantaggi e svantaggi applicativi. In che modo puoi decidere quale soddisfa meglio le tue esigenze? Questo articolo esamina la costruzione, le capacità di prestazione e i migliori casi di utilizzo di fili intrecciati e pieni. Con queste informazioni, non importa se sei un elettricista professionista, un ingegnere o un hobbista fai da te, prenderai decisioni migliori per i tuoi prossimi progetti.

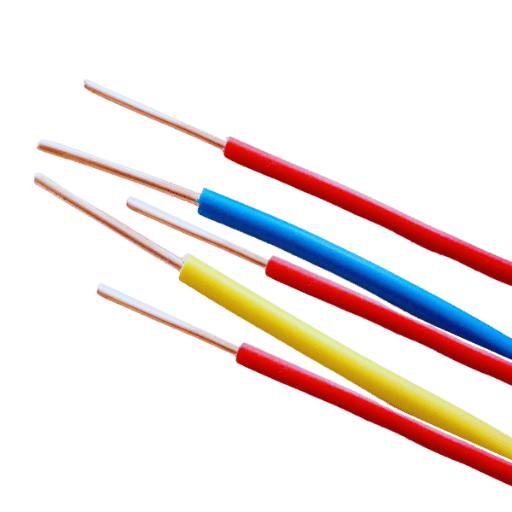

Qual è la differenza tra filo intrecciato e filo pieno?

I fili intrecciati sono costituiti da più fili sottili intrecciati per creare un singolo conduttore. Questa caratteristica aumenta la flessibilità e li rende più facili da maneggiare. Tali conduttori sono più adatti per macchine e dispositivi portatili che richiedono movimenti frequenti. D'altro canto, i conduttori solidi sono singoli pezzi di metallo che forniscono il massimo flusso elettrico e contengono la conduttività più durevole. Questi tipi di fili funzionano meglio se montati in costruzioni come gli edifici in cui la mobilità non è necessaria. A seconda della situazione, i cavi possono cambiare in base ai criteri del progetto, come gli elementi, la flessibilità dei fili e i requisiti elettrici.

Definizione di filo intrecciato e filo pieno

Il filo intrecciato è costituito da più fili piccoli intrecciati insieme. Pertanto, questo design offre maggiore flessibilità ed è utile in applicazioni con molto movimento o vibrazione. Il filo solido, d'altro canto, è costituito da un singolo conduttore solido, che è più durevole e ha una migliore conduttività. È più utile per configurazioni fisse. La scelta dipende dai requisiti di flessibilità dell'applicazione, dalla durata e dalle condizioni meteorologiche.

In che modo il calibro del filo influisce sulle prestazioni?

Le prestazioni di un filo sono direttamente influenzate dalla sua capacità di trasporto di corrente, dalla resistenza e dal calibro del filo. Un numero di calibro più piccolo indica fili più spessi, che comportano una minore resistenza e generazione di calore, rendendoli ottimali per i cavi in ​​rame. Al contrario, numeri di calibro più alti corrispondono a fili più sottili che sono più adatti per applicazioni a bassa corrente ma indeboliscono le prestazioni nei sistemi ad alta potenza. La scelta del calibro del filo corretto è essenziale per mantenere la sicurezza, l'efficienza operativa e la conformità agli standard elettrici.

Applicazioni di fili intrecciati e pieni in diversi scenari

A seconda delle loro caratteristiche specifiche, i fili multipli multifilari e pieni vengono adottati in diverse situazioni. Il filo flessibile multifilare viene utilizzato in applicazioni in movimento o vibranti come cablaggi per autoveicoli, robotica e dispositivi elettronici portatili. La sua inflessibilità nella rottura gli consente di resistere alla flessione in queste condizioni più difficili.

Grazie alla sua resistenza e durevolezza, il filo solido è più spesso impiegato in installazioni fisse. Ciò comprende edifici residenziali e commerciali che richiedono connessioni affidabili e bassa perdita di segnale. Inoltre, il filo solido è più adatto per lunghe tratte in quanto offre una minore resistenza e un tasso di corrosione ridotto, sostenendo così prestazioni elettriche efficienti.

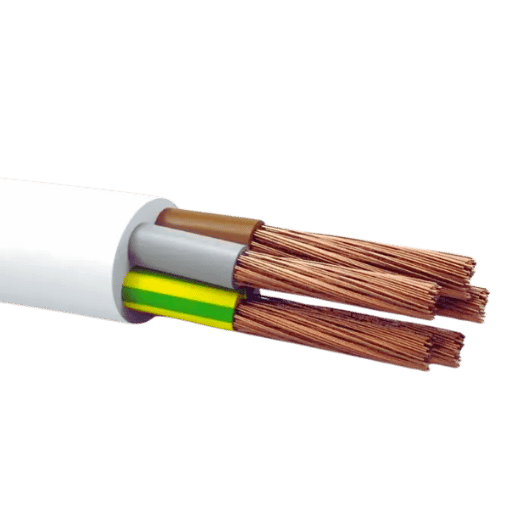

Qual è meglio: filo intrecciato o filo pieno?

Vantaggi del filo intrecciato nelle applicazioni flessibili

Il filo intrecciato è più adatto all'uso in robotica, dispositivi portatili e macchinari in movimento poiché la sua capacità di piegarsi a causa della flessione gli consente di resistere alla rottura. Tali applicazioni richiedono mobilità. Grazie alla ridotta fatica e ai danni causati da vibrazioni o movimenti ripetuti, la durata in ambienti dinamici è assicurata. Una maggiore resistenza alla fatica in movimento e vibrazione aiuta a mantenere l'integrità strutturale. Inoltre, la sua capacità di essere instradato attraverso spazi ristretti aumenta l'utilità del filo intrecciato per applicazioni flessibili.

Vantaggi del filo pieno per la conduttività del filo

Il filo pieno ha una conduttività migliore rispetto al filo intrecciato perché la sua struttura singola e continua riduce la resistenza elettrica. Ciò consente alla corrente di fluire rapidamente, rendendolo adatto ad applicazioni affidabili e ad alte prestazioni. Il filo pieno è anche affidabile per l'uso in installazioni permanenti perché è meno suscettibile alla corrosione e ai danni meccanici, mantenendo l'integrità del sistema elettrico per lungo tempo. Il suo design semplice facilita anche la terminazione e il fissaggio nei connettori, migliorandone le prestazioni in ambienti stabili.

Scegliere il filo giusto per le tue esigenze

La scelta del tipo corretto di filo implica molteplici fattori, come l'applicazione, l'ambiente e i requisiti di prestazioni elettriche. Ad esempio, il filo intrecciato è solitamente utilizzato per macchinari mobili o robotica perché può resistere a piegature ripetute senza rompersi. I cavi solidi, come quelli utilizzati nei cablaggi residenziali o industriali, sono più adatti per installazioni permanenti in cui sono richiesti rigidità e resistenza.

I cavi con temperature nominali più elevate possono resistere a temperature estreme, rendendo il loro utilizzo preferibile nei sistemi HVAC o in ambienti esterni. Questi cavi si basano anche sulla loro ampacità o sulla quantità massima di corrente elettrica per passare in sicurezza attraverso il cavo senza rischio di surriscaldamento, guasto o danno. Ad esempio, un cavo in rame pieno calibro 14 solitamente utilizzato nelle case ha una potenza nominale di 15 ampere, mentre i cavi calibro 12 possono supportare fino a 20 ampere a causa delle differenze di resistenza tra cavo pieno e cavo intrecciato.

Indubbiamente, anche la scelta del materiale isolante è fondamentale. L'isolamento in cloruro di polivinile (PVC) è popolare per la sua durevolezza e convenienza. Tuttavia, non è adatto per ambienti esposti ad abrasione o sostanze chimiche aggressive. I fili in polietilene reticolato (XLPE) o in nylon termoplastico ad alta resistenza al calore (THHN) sarebbero più adatti per la loro maggiore resistenza al calore e alle sostanze chimiche.

Come per qualsiasi altra cosa, le considerazioni sulla sicurezza non possono essere trascurate. I fili devono seguire le linee guida del National Electric Code (NEC) e altri standard applicabili per garantire un uso sicuro e la funzionalità in relazione allo scopo previsto. Considerare tutti questi fattori consente di selezionare un filo che funzioni in modo efficace, pur essendo sicuro e durevole.

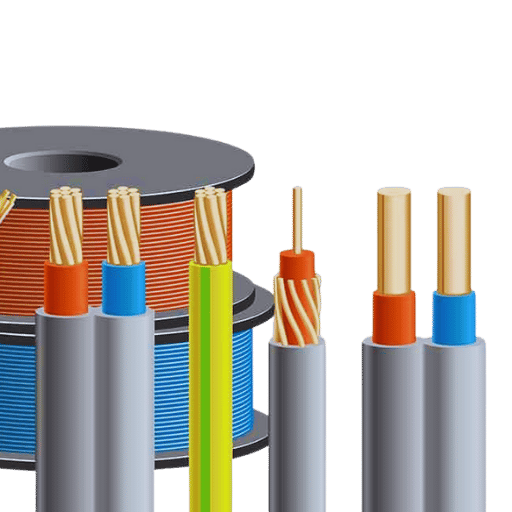

In che modo i fili intrecciati e pieni influiscono sulla capacità dei fili?

Capacità di trasporto di corrente del filo pieno

I fili pieni dello stesso calibro possono in genere condurre più corrente rispetto ai fili intrecciati dello stesso calibro. Ciò è dovuto a una maggiore area trasversale durante la conduzione dell'elettricità, che riduce la resistenza. Una resistenza inferiore spreca meno energia attraverso il calore e migliora l'efficienza, specialmente con conduttori intrecciati. I fili pieni sono spesso utilizzati per installazioni fisse che richiedono integrità strutturale a causa della bassa manutenzione e della tensione affidabile con caduta minima su lunghe distanze. Tuttavia, sono meno flessibili e adatti per regioni che richiedono frequenti spostamenti.

Capacità di carico del filo intrecciato

I fili intrecciati presentano particolari vantaggi rispetto ai fili pieni per quanto riguarda la capacità di sopportare carichi, in quanto sono costituiti da fili più piccoli intrecciati insieme. La flessibilità del filo intrecciato e la sua capacità di sopportare carichi dinamici, flessioni, vibrazioni e movimento continuo lo rendono più abile nel gestire carichi dinamici rispetto ai fili pieni. I conduttori intrecciati, in particolare, traggono vantaggio da questa caratteristica.

Quando abbinato a un cavo a filo pieno, la resistenza alla trazione del filo intrecciato determina il limite di carico e si basa sulla resistenza dei suoi fili. Un buon esempio è il filo di rame intrecciato, che può sopportare da decine a centinaia di libbre a seconda del carico e della costruzione. La sua natura flessibile consente una distribuzione uniforme della tensione su più punti, riducendo la possibilità di guasti sotto tensione. Questo principio si applica, in particolare, all'utilizzo di cavi a filo intrecciato e pieno.

Inoltre, il sistema American Wire Gauge (AWG) e ASTM International impongono standard rilevanti per le capacità di carico dei fili intrecciati. Ad esempio, un 18 Filo intrecciato AWG ha un limite di resistenza alla trazione di circa 35-40 libbre. I fili intrecciati sono utilizzati in molti settori, come quello automobilistico ed elettrico. Devono avere sia flessibilità che resistenza. Queste specifiche dimostrano l'adattabilità del filo intrecciato per diversi scopi industriali.

Fattori che influenzano la capacità del filo

I fili hanno diverse capacità di trasporto in base al calibro, al materiale di cui sono fatti, alla loro classificazione di temperatura e al tipo di isolamento. Il calibro del filo determina la capacità di corrente in base alla sua area di sezione trasversale e l'indicatore influenza il surriscaldamento. La conduttività e la resistenza dipendono da una struttura di materiale come rame o alluminio. La temperatura nominale di un filo è la temperatura di lavoro più alta consigliata a cui un filo può funzionare e continuare a funzionare senza presentare rischi per la sicurezza. Il tipo di isolamento determina quanto il filo e il cavo sono protetti da fattori esterni, come umidità, calore ed esposizioni chimiche, che potrebbero influenzare la capacità complessiva e la durata.

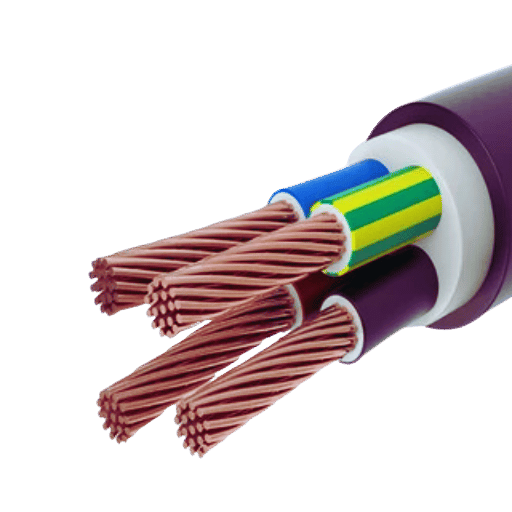

Perché scegliere il filo di rame intrecciato o il filo di rame pieno?

Informazioni sui tipi di filo di rame

Il filo di rame intrecciato e il filo di rame pieno sono tipi di fili con scopi unici. Poiché il filo di rame intrecciato è costituito da diversi piccoli fili intrecciati insieme, è più flessibile e perfetto per connessioni mobili come quelle automobilistiche e cablaggio dell'apparecchio. Il filo di rame solido è un singolo filo più spesso; quindi, è meno flessibile ma più durevole e ha una resistenza inferiore. Ciò lo rende perfetto per installazioni fisse come il cablaggio degli edifici. La selezione dipende principalmente dalla flessibilità richiesta dall'applicazione, dalla resistenza e dalle condizioni ambientali.

Durata e conduttività del filo di rame solido

Il filo di rame solido è robusto perché la sua struttura rigida lo rende resistente ai danni fisici e allo stress ambientale. Ha anche un'eccellente conduttività, così che i segnali elettrici possono essere trasmessi con una perdita di energia minima. Questa caratteristica lo rende un buon candidato per installazioni permanenti come cablaggi elettrici residenziali o commerciali, dove affidabilità e durata sono importanti.

Flessibilità e versatilità del filo di rame intrecciato

Il filo di rame intrecciato è pensato per la flessibilità e, pertanto, è perfetto per applicazioni che richiedono movimento o piegatura. Grazie alla sua composizione come più fili di rame più piccoli intrecciati insieme, può essere piegato ripetutamente senza rompersi. Ciò lo rende un'ottima opzione in ambienti difficili come sistemi automobilistici, robotica ed elettronica portatile. Inoltre, il filo di rame intrecciato ha una buona conduttività elettrica, fondamentale per prestazioni affidabili, sia in movimento che statiche.

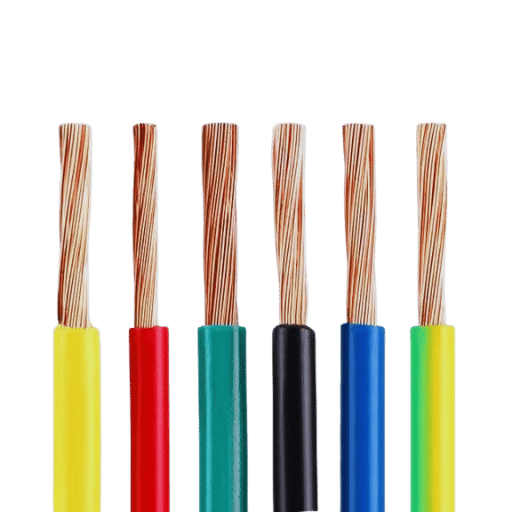

Come distinguere nella pratica i fili pieni da quelli multifilari?

Identificazione visiva dei tipi di filo

Per identificare un filo intrecciato anziché un filo pieno, è necessario osservare la sezione trasversale del filo. Il filo pieno è caratterizzato da un singolo nucleo metallico liscio e uniforme all'esterno. Il filo intrecciato, tuttavia, sembra costituito da diversi fili più piccoli intrecciati in un filo più prominente. Inoltre, il filo intrecciato tende a essere più malleabile e flessibile, a differenza della natura rigida del filo pieno. Questi fattori consentono di differenziare con precisione il tipo di filo semplicemente attraverso il tatto o la vista.

Metodi di prova per le distinzioni dei fili

Durante l'ispezione di un filo, è possibile utilizzare i seguenti metodi per determinare se è multifilare o rigido.

• Ispezione visiva: osserva attentamente la sezione trasversale del filo. Un filo pieno avrà un singolo centro metallico continuo. D'altro canto, è molto più facile individuare un filo intrecciato, che consiste di fili singoli più piccoli intrecciati insieme.
• Test di flessibilità: piega delicatamente il filo per vedere come si muove. I fili intrecciati sono più flessibili e facili da spostare rispetto ai fili pieni, che sono più rigidi e rigidi.
• Confronto del peso: determinare il peso del filo su una bilancia o confrontarlo con altri fili della stessa lunghezza e calibro. I cavi solidi sono leggermente più pesanti perché contengono un'anima di metallo solido.

Questi metodi sono semplici da seguire, non richiedono molte istruzioni e non necessitano di attrezzature speciali, il che li rende davvero efficaci.

Errori comuni nella scelta del filo

La scelta del filo sbagliato per un'applicazione può portare a scarse prestazioni, problemi di sicurezza e spese eccessive. Alcuni errori comuni includono quanto segue:

1. Ignorare i requisiti di calibro del filo: è necessario utilizzare il calibro del filo corretto per evitare surriscaldamento, cadute di tensione o alimentazione insufficiente. Verificare sempre che l'indicatore corrisponda ai requisiti di corrente e tensione dell'applicazione.
2. Trascurare i fattori ambientali: l'uso di cavi non adatti per determinati ambienti, come umidità, alte temperature o condizioni esterne, comporta una mancanza di attenzione alla sicurezza. Tali cavi necessitano di un isolamento adeguato e di classificazioni appropriate per l'uso previsto.
3. Trascurare le esigenze di flessibilità: utilizzare fili pieni anziché fili intrecciati quando si prevedono movimenti frequenti o si lavora in spazi ristretti può rendere difficoltosa l'installazione e causare usura nel tempo.
4. Mancata verifica delle certificazioni: i cavi non testati o di scarsa qualità sono destinati a non essere certificati, il che li rende pericolosi perché privi di norme di sicurezza. Assicurati che i cavi siano stati testati e certificati da standard di base come UL o IEC.

Evitando gli errori più comuni, puoi garantire un utilizzo sicuro, ottimale e duraturo dei cavi.

Domande frequenti (FAQ)

D: Qual è la differenza tra filo intrecciato e filo pieno?

R: La differenza tra filo intrecciato e filo pieno è la loro costruzione. Il filo intrecciato è composto da molti fili sottili uniti in uno, il che ne aumenta la flessibilità e lo rende più facile da piegare attorno agli angoli. Il filo pieno, d'altro canto, è fatto da un singolo pezzo di filo di calibro più grande. Sebbene meno flessibile, il filo pieno solitamente ha una conduttività elettrica più eccellente.

D: Quando dovrei scegliere un filo intrecciato invece di un filo pieno?

R: Il filo intrecciato è migliore per l'uso in applicazioni flessibili, come cablaggi o assemblaggi di cavi. Grazie alla sua flessibilità, è più facile da installare in spazi ristretti o ostruiti. Rispetto al filo pieno, il filo intrecciato è ideale per apparecchiature o sistemi che vengono spostati frequentemente o sottoposti a vibrazioni.

D: Quali sono i vantaggi dell'utilizzo di filo pieno?

R: Il filo solido è utile nelle regioni con una connessione permanente, come un terminale di cablaggio, perché sono preferibili una minore resistenza e una maggiore stabilità. Ad esempio, il filo rigido è una soluzione ideale nelle installazioni di cablaggio permanenti in cui lo spostamento del filo non fa parte del piano. Le installazioni elettriche fisse e di lunga durata sono costruite utilizzando fili rigidi, che possono sostenere più ampere rispetto ai fili intrecciati dello stesso spessore.

D: Qual è la differenza tra la flessibilità dei cavi multifilari e quella dei cavi rigidi?

R: Grazie alla sua costruzione, costituita da più piccoli fili intrecciati insieme, il cavo intrecciato possiede una flessibilità e un movimento notevoli, a differenza del cavo solido. Grazie a tale movimento, l'installazione è più gestibile e la manovrabilità attraverso aree più piccole rispetto ai fili solidi è migliorata.

D: C'è differenza di durata tra un filo intrecciato e uno pieno?

R: Rispetto ad altri cavi, i cavi rigidi sono più durevoli in termini di resistenza alla corrosione e, quindi, più affidabili. Il movimento richiede una qualche forma di piegatura e vibrazione, che potrebbe essere problematica, ma la flessibilità dei fili consente loro di assorbire gli urti, rendendo il filo più durevole.

D: È possibile sostituire i fili intrecciati con fili pieni o viceversa senza ripetere gli errori di configurazione elettrica?

R: Entrambi i tipi di filo conducono elettricità; tuttavia, non possono essere costantemente intercambiati. Vari fattori di installazione, come il livello di flessibilità ricercato, la quantità di flusso di corrente elettrica necessaria e l'ambiente, influenzano significativamente la decisione. Tra questi fili, il filo intrecciato è più appropriato.

D: Perché i fili intrecciati costano più dei fili pieni?

R: Il confronto del prezzo di entrambi i tipi di fili può essere spiegato dalla differenza nella complessità del metodo di fabbricazione. Combinare più fili in un unico filo aumenta il costo di produzione. Inoltre, l'adattabilità al movimento rende il filo intrecciato più prezioso.

D: Quali sono gli scopi più comuni dei fili con anima solida e dei fili multifilari?

R: Il filo con anima solida è spesso utilizzato per installazioni periferiche come il cablaggio elettrico all'interno di una casa, che difficilmente subisce alcun movimento. D'altro canto, il filo intrecciato svolge il suo scopo in applicazioni flessibili come dispositivi elettronici, batterie per automobili e cavi di prolunga, dove la piegatura costante dimostra i vantaggi dell'utilizzo di conduttori intrecciati.

D: In che modo la sezione del filo influisce sulla scelta tra filo pieno o flessibile?

R: Ogni calibro di filo ha un diametro e una capacità di corrente specifici. I fili intrecciati con calibri inferiori (fili più spessi) sono preferiti per via della maggiore flessibilità. I ​​cavi con calibri più alti (fili più sottili) hanno fili pieni per via della loro resistenza e durevolezza, il che li rende più facili da maneggiare e installare.
