Cavo SIS: la guida definitiva al cavo del centralino e ai suoi usi

Quando si tratta di installazioni elettriche, una delle cose più importanti è scegliere il cablaggio giusto perché garantisce sicurezza, efficienza e affidabilità. Il filo SIS viene spesso utilizzato grazie alla sua struttura robusta e alla versatilità per diverse applicazioni. Questo articolo ha lo scopo di spiegare di cosa è fatto il cavo SIS e perché viene utilizzato, tra le altre cose, nei quadri elettrici e in altri sistemi elettrici. Osservando le specifiche tecniche e le migliori pratiche relative all’utilizzo dei cavi SIS, le persone possono comprendere meglio perché questo tipo di cablaggio dovrebbe essere adottato nelle moderne infrastrutture elettriche. Che tu sia un elettricista o semplicemente qualcuno che vuole conoscere i diversi tipi di cavi esistenti sul mercato, leggere questa guida ti fornirà maggiori informazioni sulle funzionalità che distinguono i cavi SIS dagli altri disponibili oggi sul mercato.

Cos'è SIS Wire?

Definizione di SIS Wire

Il filo SIS, noto come filo isolato da quadro elettrico, è un conduttore elettrico con forte isolamento utilizzato per i quadri elettrici per aumentare la sicurezza e la durata. Comprende un nucleo in rame o alluminio ricoperto da un materiale isolante unico che protegge da umidità, sostanze chimiche e alte temperature. Questo isolamento protegge il conduttore e gli consente di funzionare bene in ambienti elettrici difficili. Ad esempio, il cavo SIS può essere utilizzato nei quadri elettrici e negli armadi di controllo perché aiuta a stabilire connessioni affidabili e allo stesso tempo riduce al minimo le possibilità che si verifichino guasti elettrici.

Il ruolo del SIS nei sistemi elettrici

Il cavo SIS svolge un ruolo fondamentale nei sistemi elettrici, garantendo un'interconnessione coerente e aumentando la sicurezza nei quadri elettrici o nei pannelli di controllo. Il forte isolamento protegge da problemi ambientali che potrebbero causare cortocircuiti o altri guasti elettrici. I nuclei in rame o alluminio conducono meglio l'elettricità in modo che attraverso di essi possano essere supportate operazioni ad alta richiesta. Inoltre, il design dei cavi SIS si adatta alla complessità del layout del sistema elettrico, rendendo così l'installazione e la manutenzione più accessibili che in passato per chiunque sia coinvolto. Di conseguenza, garantire la continuità operativa e la lunga durata degli impianti elettrici è essenziale, migliorando eventualmente l’affidabilità e le prestazioni su larga scala all’interno di qualsiasi sistema.

Differenze tra SIS e altri tipi di cavi

La differenza principale tra il filo SIS e gli altri tipi di filo risiede nel forte isolamento che può proteggerlo da umidità, sostanze chimiche e alte temperature. Comunemente utilizzato in condizioni difficili, il filo SIS è più resistente dei normali cavi isolati, rendendolo più durevole e più sicuro. Sebbene la struttura dei cavi a bassa tensione limiti un'efficiente trasmissione di corrente, questo fattore consente una migliore erogazione di potenza attraverso il cavo SIS, rendendolo adatto per applicazioni ad alta richiesta. Inoltre, il cavo SIS è stato composto per adattarsi a layout specifici dell'impianto elettrico, facilitando l'installazione rispetto ai cavi del quadro elettrico. In termini generali, ciò che distingue la qualità dell'isolamento del filo SIS combinata con la conduttività di altri cavi è la sua progettazione per applicazioni in quadri elettrici e pannelli di controllo.

Come viene utilizzato il cavo SIS nelle sottostazioni dei servizi pubblici?

Applicazioni nelle sottostazioni

Le sottostazioni dei servizi pubblici utilizzano il cavo SIS per applicazioni critiche principalmente perché può tollerare condizioni ambientali severe e garantire affidabilità. Questo cavo viene inizialmente utilizzato per interconnettere apparecchiature come interruttori automatici, trasformatori e relè di protezione, con il suo forte isolamento che protegge da guasti elettrici e rischi ambientali. In secondo luogo, questo tipo di cavo aiuta a trasmettere energia tra le diverse parti della sottostazione, consentendo di soddisfare carichi di corrente elevati senza compromettere l’efficienza operativa. Inoltre, viene spesso utilizzato nei cablaggi di controllo e nella trasmissione dei segnali, dove è richiesta una comunicazione rapida dei dispositivi grazie alla sua buona conduttività. Il livello di sicurezza generale e l'efficacia raggiunta durante il funzionamento della sottostazione sono notevolmente migliorati dalle caratteristiche di affidabilità e durata del cavo SIS, rendendolo così un elemento vitale all'interno dei sistemi infrastrutturali dei servizi elettrici.

Tipi di cavi SIS utilizzati nelle sottostazioni

Diversi tipi di cavi SIS vengono utilizzati nelle sottostazioni dei servizi pubblici per scopi diversi. Ecco quelli più comuni:

1. Il cavo SIS a conduttore singolo viene utilizzato quando le cose sono semplici, come collegare parti separate all'interno di una sottostazione. È progettato per essere altamente conduttivo fornendo allo stesso tempo un eccellente isolamento; pertanto, può funzionare bene con carichi moderati come quelli da 600 volt.
2. Filo SIS multiconduttore: questo tipo è costituito da molti fili raggruppati in un unico rivestimento o guaina, rendendolo ideale per installazioni più sofisticate in cui sistemi di controllo e le strumentazioni devono essere cablate in modo efficiente. Pertanto, consente connessioni ordinate riducendo i tempi di installazione su tutta la gamma di prodotti.
3. Cavo SIS schermato: una variante schermata dispone di una copertura protettiva necessaria per luoghi con intense interferenze elettromagnetiche (EMI). In questo modo, l'integrità del segnale viene migliorata e la diafonia tra i cavi viene ridotta al minimo, rendendolo quindi adatto all'uso in collegamenti di comunicazione e controlli sensibili a disturbi nell'ambiente della sottostazione.

Affidabilità, sicurezza ed efficienza non descrivono adeguatamente il ruolo svolto da ciascun tipo di cavo SIS nel garantire il corretto funzionamento degli impianti di alimentazione.

Perché SIS Wire è preferito nelle applicazioni di utilità

Il cavo SIS è uno dei preferiti nelle impostazioni delle utenze principalmente perché offre prestazioni e affidabilità migliori. Innanzitutto, può funzionare bene in diverse condizioni ambientali presenti nelle sottostazioni grazie alla sua capacità di resistere alle alte temperature. Ciò significa che anche con il passaggio di una forte corrente elettrica, il cavo SIS non perderà conduttività.

In secondo luogo, il filo SIS ha forti proprietà isolanti che lo rendono resistente all'umidità, agli agenti chimici e ai danni fisici, aumentandone così la durata e riducendo le esigenze di manutenzione. Quindi, se vuoi qualcosa che ti serva a lungo senza rompersi frequentemente, allora scegli questo tipo di filo, soprattutto quando si tratta di quadri di qualità superiore.

In terzo luogo, oltre ad essere durevole, il cavo SIS presenta una buona conduttanza elettrica, quindi la potenza non viene persa durante la trasmissione, rendendolo efficiente nelle utenze dove piccole perdite possono portare a grandi sprechi di energia.

Infine, un altro vantaggio offerto da sis wire è la sua flessibilità combinata con metodi di installazione semplici, che consentono regolazioni rapide all'interno delle sottostazioni durante i processi di installazione o modifica, garantendo al tempo stesso che tali sistemi soddisfino gli standard di sicurezza per tutta la loro durata di vita lavorativa; pertanto, i servizi di pubblica utilità possono facilmente far fronte ai cambiamenti dei requisiti, pur mantenendo l’efficienza operativa necessaria per reti di fornitura elettrica sicure che servono molte famiglie.

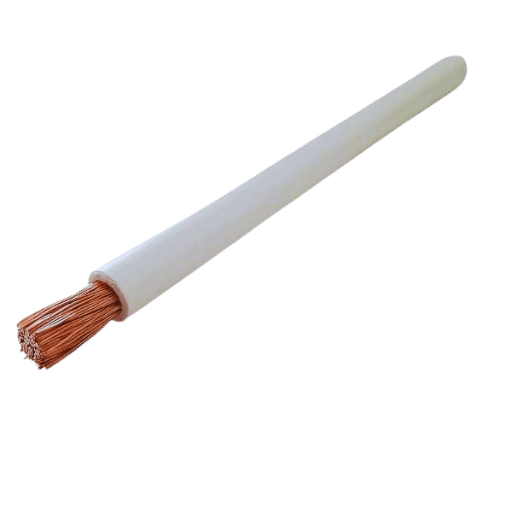

Quali sono le proprietà di SIS Wire?

Materiale e costruzione

Il filo SIS è costituito da conduttori in rame o alluminio, di alta qualità in modo che possa avere un'eccellente conduttività elettrica. Il filo ha uno strato isolante in gomma siliconica, altamente flessibile e termicamente stabile. Questo tipo di isolante funziona in un ampio intervallo di temperature, solitamente da -60°C a +180°C (da -76°F a +356°F), che lo rende adatto all'uso in condizioni difficili. Inoltre, il rivestimento esterno in silicone resiste all'ingresso di umidità e all'attacco dei raggi ultravioletti, oltre ad altri agenti chimici, aumentandone così la durata, soprattutto se utilizzato in applicazioni di utilità come cavi di alimentazione. Questi componenti fanno sì che i cavi SIS soddisfino anche gli standard xhhw-2 richiesti per le misure di sicurezza delle installazioni dei sistemi di alimentazione elettrica in generale.

Isolamento XLPE e suoi vantaggi

L'isolamento in polietilene reticolato (XLPE) è un materiale per cavi elettrici noto per le sue qualità eccezionali rispetto ad altri isolanti. La migliore resistenza termica offerta dall'isolamento XLPE è uno dei suoi numerosi vantaggi. Può resistere a temperature fino a 90°C (194°F) ininterrottamente e anche superiori per brevi periodi, quindi adatto per applicazioni a 600 volt. Questa caratteristica consente una maggiore capacità di trasporto di corrente, che è essenziale nelle applicazioni di servizi pubblici in cui è necessario ottimizzare le prestazioni. Inoltre, XLPE presenta eccellenti proprietà elettriche come un basso fattore di perdita dielettrica e un'elevata rigidità dielettrica. Pertanto, questi contribuiscono in modo significativo all'affidabilità dell'intero sistema mentre la resistenza all'umidità, agli agenti chimici e agli stress ambientali ne aumenta la durata, fanno risparmiare sui costi di manutenzione e garantiscono la sicurezza nei sistemi di distribuzione dell'energia elettrica. Ecco perché questo tipo di isolamento è più comunemente utilizzato nei moderni sistemi elettrici, compresi quelli con configurazioni di conduttori a trefoli.

Caratteristiche resistenti al calore e alla fiamma

È importante utilizzare materiali che non brucino o non vengano danneggiati dal calore durante l'installazione dei cavi elettrici, soprattutto nei quadri elettrici. I cavi resistenti alle alte temperature non vengono distrutti quando l'ambiente circostante diventa caldo. Ad esempio, gli elastomeri siliconici e termoplastici possono resistere a livelli di calore molto elevati perché hanno una buona tolleranza al calore. A volte può essere necessario aggiungere qualità ignifughe ai materiali in filo in diversi modi, ad esempio mescolandoli con determinati additivi o sottoponendoli a trattamenti speciali in modo da evitare che prendano facilmente fuoco e rallentare la loro velocità di propagazione, offrendo così più protezione degli apparecchi elettrici contro gli incendi. Queste capacità sono necessarie per soddisfare i requisiti di sicurezza previsti dalla legge, che aiutano a contenere i rischi di incendio che potrebbero colpire le linee di trasmissione elettrica, ma anche ad aumentare la flessibilità rispetto a tali eventi che si verificano comunque in un dato momento, anche se non si verificano frequentemente nell’arco della vita.

Come scegliere il cavo SIS giusto?

Considerazioni sulla tensione nominale

La sicurezza e le prestazioni del sistema sono direttamente influenzate dalla tensione nominale. Pertanto, è una considerazione cruciale da fare quando si sceglie un cavo SIS (Service Input Supply). La tensione deve corrispondere alle esigenze operative di un guasto dell'applicazione che potrebbe causare guasti all'isolamento e rappresentare un grave pericolo per le persone circostanti. Se si ha a che fare con tensioni medie comprese tra 1 kV e 34.5 kV, utilizzare cavi adeguatamente dimensionati in grado di sopportare questi livelli senza surriscaldarsi. Superiori a 34.5 kV richiedono materiali isolanti unici come il polietilene reticolato (XLPE) o la gomma etilene-propilene (EPR), che abbiano un'adeguata rigidità dielettrica richiesta a questo livello di funzionamento; garantire inoltre che la portata del cavo corrisponda ai carichi previsti in modo da non surriscaldarsi e ridurre la durata dei sistemi elettrici. I professionisti dovrebbero considerare attentamente questi aspetti per creare cavi SIS che funzionino meglio a seconda delle applicazioni elettriche specifiche, migliorando al tempo stesso gli standard di sicurezza.

Diverse dimensioni e opzioni AWG

Quando si sceglie il filo SIS, è necessario considerare il sistema American Wire Gauge (AWG), che determina le dimensioni dei fili in base al loro diametro e alla capacità di trasporto di corrente. La resistenza e l'ampiezza sono entrambe influenzate dalla dimensione del filo; cavi di diametro maggiore (numeri AWG inferiori) possono trasportare più corrente con meno resistenza, il che porta a un calore inferiore durante il funzionamento. Ad esempio, un cavo da 4 AWG può gestire correnti molto più elevate rispetto a cavi da 12 AWG, rendendo quindi molto importante scegliere la dimensione giusta in base al carico previsto. Inoltre, le dimensioni fisiche del sito di installazione e i percorsi di instradamento potrebbero limitare le dimensioni disponibili e, pertanto, richiedere una maggiore attenzione alla flessibilità o alla facilità di installazione. Dobbiamo utilizzare fili di dimensioni conformi agli standard del National Electrical Code (NEC) per la sicurezza e l'efficienza dei sistemi elettrici.

Valutazione Produttori e Certificazioni di Qualità

Per scegliere i migliori produttori di filo SIS, è essenziale valutare la loro conformità agli standard di settore e alle certificazioni di qualità come ISO 9001 o UL. Tali designazioni implicano che un produttore abbia mantenuto un livello uniforme di qualità e sicurezza durante tutte le sue attività produttive. Un altro modo per conoscere le prestazioni dei cavi è verificare i risultati dei test effettuati da enti indipendenti; questo rivelerà anche la loro affidabilità. Il passo successivo prevede la ricerca di produttori con buone performance passate e feedback positivi da parte dei consumatori soddisfatti. Questi fattori sono probabili indicatori in grado di garantire sia l’eccellenza che l’idoneità del cavo SIS per usi specifici. Inoltre, ci si dovrebbe aspettare niente di meno che un backup tecnico completo e i documenti pertinenti forniti dai fornitori mentre cercano di incorporare correttamente i loro articoli nei sistemi elettrici.

Quali sono le linee guida per l'installazione di SIS Wire?

Requisiti di condutture e canaline

Quando si installa il cavo SIS, è necessario utilizzare condotti e canaline che soddisfino gli standard NEC affinché siano protettivi e di supporto. Il diametro del filo deve essere considerato nel dimensionamento del condotto, che deve poi consentire la dilatazione e la contrazione termica, soprattutto nelle installazioni xhhw-2. Inoltre, le piste di rotolamento devono essere realizzate con materiali che non si corrodono facilmente e che siano adatti all'ambiente a cui sono destinati. Per questo motivo è necessario utilizzare metodi di sigillatura e pressacavo adeguati in modo che non si verifichino danni durante l'installazione o il funzionamento. È inoltre essenziale che, dopo un certo periodo di utilizzo, vengano eseguiti controlli regolari sulle misure di sicurezza della conduttività delle parti in materiale stock, tra le altre cose, che potrebbero influenzarne l'efficienza nel corso degli anni mentre è ancora in servizio, cosa che dovrebbe essere confermata dall'ispezione.

Conformità NEC per SIS Wire

La sicurezza e la conformità agli standard elettrici riconosciuti richiedono la conformità al Codice elettrico nazionale (NEC) durante l'installazione di cavi da costruzione o di qualsiasi altro tipo di cavo. L'articolo 310 NEC deve essere seguito rigorosamente durante l'installazione del cavo SIS poiché fornisce linee guida sui requisiti dei conduttori in diverse applicazioni, come metodi di calcolo della portata, fattori di declassamento all'interno dei condotti e misure contro il surriscaldamento. Inoltre, il codice dovrebbe indicare anche dove e come effettuare i cablaggi in modo da non esporli a danni fisici o sostanze corrosive che potrebbero comprometterne i livelli di prestazione sottoterra o sott'acqua. È importante mantenerci aggiornati sulle nuove edizioni di questo documento poiché potrebbero avere un impatto su quanto già previsto in materia di fili e installazioni di cavi.

Misure e precauzioni di sicurezza

Durante l'installazione del cavo SIS è necessario osservare le seguenti precauzioni di sicurezza: assicurarsi che tutto il personale coinvolto nell'installazione sia stato addestrato e sia dotato di idonei dispositivi di protezione individuale (DPI); effettuare una valutazione complessiva dei rischi del sito di installazione al fine di identificare possibili pericoli; osservare metodi di messa a terra adeguati per prevenire scosse elettriche; utilizzare strumenti elettrici corretti destinati alla sicurezza e all'efficienza durante il lavoro. Inoltre, assicurati che ogni connessione sia effettuata saldamente senza corrosione, soprattutto quando si tratta di cavi da costruzione, esaminandoli regolarmente per eventuali segni di usura o danni. Le procedure di arresto di emergenza dovrebbero essere messe in atto e comunicate a tutto il personale impegnato nel suo funzionamento.

Fonti di riferimento

Wire

Polietilene reticolato

Isolante (elettricità)

Domande frequenti (FAQ)

D: Cos'è il cavo SIS e dove viene comunemente utilizzato?

R: Un cavo ignifugo e resistente all'umidità chiamato SIS o cavo del quadro elettrico è dotato di isolamento in polietilene reticolato. Viene utilizzato principalmente nelle sottostazioni e nei quadri elettrici.

D: Quali tipi di conduttori sono inclusi nel cavo SIS?

R: Il cavo SIS utilizza conduttori in rame stagnato con eccellente conduttività e resistenza alla corrosione.

D: Che temperatura nominale ha generalmente il cavo SIS?

R: I cavi SIS idonei per ambienti asciutti sono generalmente progettati per funzionare a 90°C (194°F), il che li rende adatti per ambienti ad alta temperatura.

D: Posso utilizzare il cavo SIS in applicazioni industriali?

R: Sì, grazie alla sua robusta qualità costruttiva e alla sua capacità di resistere all'umidità e alle fiamme, tra le altre cose; quindi sì: i quadri elettrici e i quadri elettrici all'interno di un ambiente industriale sarebbero un esempio in cui questo prodotto potrebbe essere implementato con successo senza che ne conseguano problemi.

D: Quali sono le dimensioni standard disponibili per i cavi del centralino SIS?

R: Per soddisfare varie esigenze elettriche, molte dimensioni, come 14 AWG, 12 AWG, 10 AWG, ecc., sono ampiamente utilizzate in diversi settori che implicano l'utilizzo di elettricità.

D: In che modo le prestazioni del cavo SIS sono correlate al suo isolamento?

R: Il cavo SIS è sicuro da usare in condizioni estreme perché è dotato di isolamento in polietilene reticolato altamente stabile termicamente e ignifugo.

D: UL approva i cavi SIS?

R: Sì, i cavi SIS sono approvati da UL, il che garantisce che seguano rigorose linee guida di sicurezza per prestazioni affidabili nei sistemi elettrici.

D: Posso far passare il cavo SIS nelle canaline?

R: I cavi SIS possono essere utilizzati anche nelle canaline oltre ai quadri elettrici poiché sono progettati per diversi impianti elettrici.

D: In quali colori sono disponibili i cavi SIS?

R: Il cavo SIS può essere acquistato in una gamma di colori, come grigio o giallo, per facilitarne l'identificazione e l'organizzazione all'interno dei quadri elettrici.
