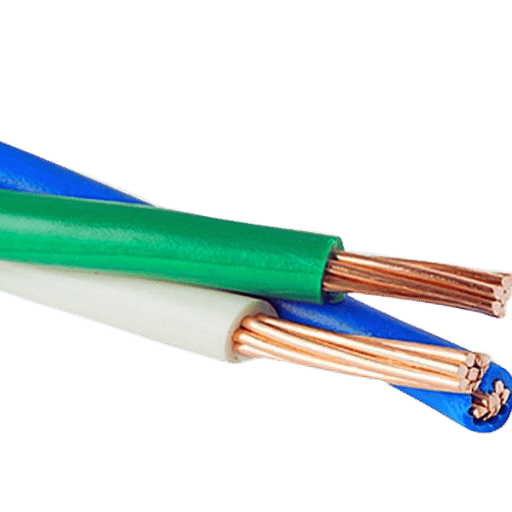

Che cosa è THW Wire?
Il filo THW è un conduttore elettrico di rame o alluminio utilizzato per il cablaggio degli edifici Le iniziali ‘THW’ ne specificano le caratteristiche: ‘T’ è per l'isolamento termoplastico, ‘H’ è per la resistenza al surriscaldamento fino a 75 °C, e ‘W’ è per la sua utilità in condizioni di bagnato Questo tipo di filo è comunemente applicato a installazioni residenziali, commerciali e industriali dove sono necessarie protezione e resistenza meccanica in diverse condizioni ambientali È resistente all'umidità e, quindi, sicuro per uso esterno ed interno con standard e normative di installazione appropriati.
THW Sta per Termoplastico Resistente al Calore e all'Acqua
Il THW, o termoplastico resistente al calore e all'acqua, è un tipo di filo elettrico costruiti per consentirne l'uso in aree in cui sono richiesti cavi a prova di calore e umidità Tali cavi sono coperti da un materiale termoplastico isolante in grado di resistere a 75 gradi Celsius e funzionare normalmente in condizioni di bagnato Questi fili sono popolari nelle applicazioni domestiche, commerciali e industriali in cui la durata dell'apparecchiatura è essenziale Una corretta installazione soddisfa i relativi codici elettrici per garantire la sicurezza e l'affidabilità di questi fili.
Tipi di filo elettrico
- Filo non metallico (NM): questo tipo viene utilizzato all'interno nel cablaggio dell'edificio Ha una copertura in plastica che fonde diversi conduttori per la protezione e l'isolamento.
- Filo THHN/THWN: Questo tipo di filo viene utilizzato in applicazioni industriali e commerciali Ha un rivestimento in plastica ed è resistente al calore e all'umidità.
- Cavo alimentatore sotterraneo (UF): è usato per l'interramento diretto o per applicazioni esterne Ha una guaina solida che è impermeabile e può resistere a condizioni difficili.
- Cavo corazzato (AC): Questo il filo è rivestito in metallo per una protezione extra da danni fisici in luoghi installati apertamente.
- Filo a bassa tensione: contrassegnato per basse tensioni e utilizzato per sistemi che funzionano a 50 volt o meno, come campanelli, luci paesaggistiche o telecamere di sicurezza.
Vengono scelti fili diversi per scenari di casi d'uso specifici, come il tipo di ambiente in cui si troverà il filo, la gamma di volt del filo e i protocolli di sicurezza.
Casi d'uso per filo THW
Il filo THW regolare è ampiamente utilizzato nei sistemi elettrici residenziali, commerciali e industriali È ben adatto per il cablaggio di edifici di uso generale per alimentare prese, luci e altri dispositivi elettrici Può anche essere utilizzato in aree umide o asciutte, il che lo rende utile per i luoghi in cui è richiesta resistenza all'umidità, come THW-2. Inoltre, il filo THW è utile per i sistemi di condotti poiché il suo lavoro di isolamento e sicurezza sia per gli ambienti interni che esterni.

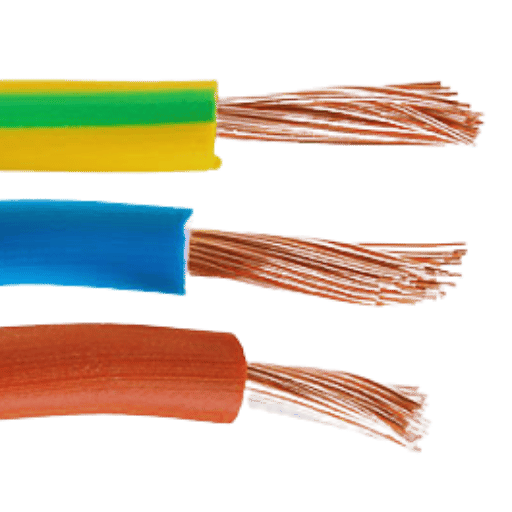

Come è THW Wire Made?
Materiali utilizzati nella produzione di fili THW
Il filo THW combina alte prestazioni con materiali conduttivi e isolanti conformi alla sicurezza I conduttori sono realizzati in alluminio e rame, con il rame che è la scelta preferita grazie alla sua elevata durata e ai tassi di conducibilità Il rame viene solitamente ricotto per aumentare la flessibilità, rendendo più semplice l'installazione.
L'isolamento attorno ai fili è dominato da materiali termoplastici, principalmente cloruro di polivinile (PVC) Il PVC è la scelta principale grazie alla sua grande capacità isolante e all'intensa resistenza al calore, all'umidità e agli agenti chimici Per il filo THW, l'isolamento in PVC subisce trattamenti specifici per garantire che soddisfi gli standard di resistenza alla temperatura e all'umidità richiesti per l'uso in condizioni di bagnato e asciutto fino a 75 gradi Celsius.
Inoltre, i fili THW sono sottoposti a severi test di controllo qualità e i materiali sono accuratamente stratificati per garantirne la resistenza alle sollecitazioni meccaniche e ambientali. Considerazioni focalizzate sui materiali e processi di produzione rendono i fili affidabili e adatti per un uso residenziale, commerciale o industriale ad ampio raggio.
Processo di produzione del filo da costruzione
Le tecnologie avanzate sono impiegate nella produzione di filo da costruzione in ogni fase per garantirne la resistenza, la sicurezza e l'affidabilità in base ai requisiti del settore, in primo luogo, il rame o l'alluminio ad alta irritazione vengono fusi e quindi fusi in barre in un processo noto come Colata continua Queste aste vengono quindi trafilate attraverso diversi stampi per rastremare il loro diametro, che inizia a creare il nucleo del filo. Questa fase è fondamentale, poiché è necessaria precisione per soddisfare i requisiti di calibro.
In seguito al disegno, il filo viene ricotto, dove il filo viene riscaldato a una temperatura specifica e quindi raffreddato a una temperatura controllata Questa modifica migliora la conduttività elettrica, la flessibilità e la capacità del filo di sopportare sollecitazioni meccaniche durante l'installazione A seconda della loro applicazione, il filo viene spesso rivestito o isolato con materiali di alta qualità come cloruro di polivinile (PVC), polietilene reticolato (XLPE) e altri polimeri moderni Il filo viene quindi ampiamente isolato utilizzando una tecnologia di estrusione avanzata per garantire una copertura costante e adeguata proteggendo il filo da umidità, calore e abrasione.
Le ultime fasi del processo di solito si concentrano sulla garanzia della qualità Durante queste fasi, i parametri elettrici dei fili, la loro resistenza alla trazione e l'isolamento per i materiali termoretraibili vengono esaminati utilizzando sistemi di test automatizzati THW Viene effettuato un controllo di conformità ai vari requisiti posti da UL NEC e IEC sui prodotti Il controllo finale passa attraverso la corretta marcatura, imballaggio e codifica batch, seguito dall'esecuzione della conformità normativa Tali operazioni approfondite e il diligente adempimento delle specifiche dei requisiti e dei parametri prestazionali garantiscono l'affidabilità dei fili da costruzione negli usi previsti.
Ruolo dell'isolamento nel filo THW
La copertura in plastica del filo THW (Termoplastico resistente al calore e all'acqua) contribuisce immensamente alla sicurezza, alla durata e alle prestazioni del meccanismo di durabilità del filo. Questi fili THW sono protetti rivestendo materiali termoplastici come il PVC (cloruro di polivinile), che hanno un isolamento protettivo ben consolidato contro umidità, calore e interazioni chimiche specifiche. Questa caratteristica del filo lo rende adatto per installazioni interne ed esterne, soprattutto nelle aree in cui si prevede che il filo sia esposto a condizioni di bagnato o temperature più elevate.
Le plastiche THW contemporanee sono state realizzate per resistere a un massimo di 90 gradi centigradi in condizioni di bagnato o asciutto, quindi con la corretta valutazione delle competenze, viene garantita l'efficienza operativa in circostanze impegnative Come tutti i requisiti standard del settore, incluso il Codice elettrico nazionale (NEC) UL 83, la rottura dielettrica e la stabilità termica del THW devono essere all'altezza. La prevenzione di guasti o cortocircuiti richiede una stretta aderenza all'isolamento dielettrico e termico di riferimento del settore.
Inoltre, l'isolamento del filo THW contribuisce alla sua resistenza meccanica I progetti avanzati ora incorporano una maggiore flessibilità per facilitare l'installazione e una maggiore resistenza all'abrasione per sopportare una manipolazione ruvida La durata dell'isolamento implementato nel filo è altamente vantaggiosa per le sue prestazioni e lo salvaguarda quando utilizzato in sistemi di condotti o quando posizionato sottoterra.
Gli isolatori a filo THW sono dalla forma unica per resistere a un ambiente intenso Sono conduttivi grazie alla combinazione di resistenza al calore e all'acqua, caratteristiche chiave che garantiscono la sicurezza elettrica Queste caratteristiche lo rendono uno dei più ricercati nella costruzione di edifici industriali e nel cablaggio elettrico di appartamenti dove sono richieste robustezza meccanica e affidabilità funzionale.

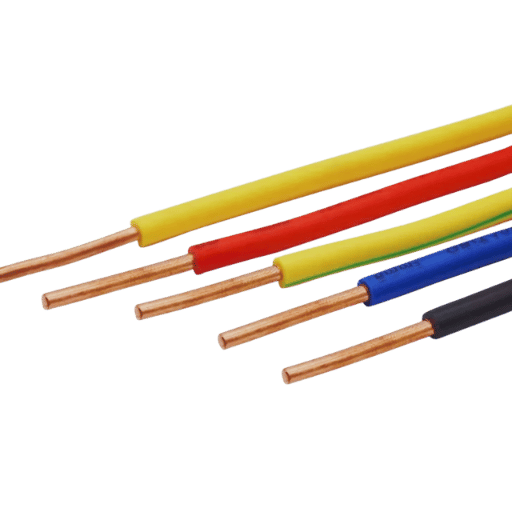

Differenza tra THW, THHN e THWN Wire
Confronto dei materiali isolanti
Le differenze tra i fili THW, THHN e THWN derivano dalla loro struttura isolante e dall'uso previsto.
- I fili di tipo THW hanno un isolamento termoplastico resistente all'acqua, che li rende adatti per l'uso in luoghi bagnati. Possono resistere a una temperatura massima di 75° C.
- I fili di tipo THHN hanno un rivestimento in nylon termostatico ombelicale, che li rende termoplastici resistenti al calore isolati fino a 90° C in luoghi non umidi Sono adatti per cablaggi interni e luoghi in cui è presente meno umidità.
- I fili THWN fondono fili resistenti al calore e all'acqua con un rivestimento in nylon aggiunto per la protezione Questi fili vengono utilizzati per aree umide e asciutte; il limite massimo di temperatura è di 75 °C Alcuni fili THWN hanno una doppia classificazione di THWN-2. in tal caso, vengono utilizzati per temperature più elevate, fino a 90 °C in ambienti umidi.
Tutti i cavi sono adatti a diversi ambienti e la loro compatibilità con i requisiti del progetto specifico e il codice NEC dovrebbe essere garantita durante il processo di selezione.
Durata e Resistenza al Calore
La costruzione dei fili elettrici dipende dalla loro durata e resistenza al calore Le condizioni ambientali impongono se i fili THHN o THWN saranno adatti Mentre il filo THHN funziona meglio intorno alle posizioni asciutte, ha una resistenza al calore massima di 90 °C D'altra parte, il filo THWN è costruito per ambienti umidi e può possedere doppi valori Tale doppia valutazione dà ai fili THWN-vs-2 la capacità di contenere fino a 75° C o 90° C. Entrambi i fili funzionano in modo ottimale sotto esposizione all'umidità e al calore e aumentano il numero di tipi di applicazione per cui possono essere utilizzati.
Applicazioni di ciascun tipo di filo
I fili THHN sono ampiamente utilizzati per il cablaggio generico in edifici residenziali e commerciali Ciò include circuiti di diramazione e installazioni di condotti in luoghi polverosi La sua resistenza al calore ne consente l'utilizzo in aree ad alta temperatura come gli apparecchi di illuminazione.
Grazie alla sua resistenza all'umidità, i fili THWN sono applicabili in luoghi bagnati Questi fili sono ampiamente utilizzati in sistemi di condotti esterni e sotterranei e in luoghi industriali dove l'esposizione all'acqua o all'umidità è condivisa quotidianamente Il THWN-2 a doppia classificazione rende possibile l'utilizzo del filo sia in situazioni di alta temperatura che umide.

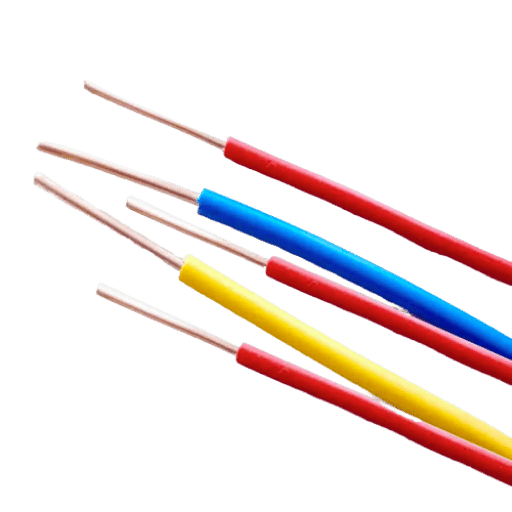

Perché utilizzare il cavo THW 10AWG, 12AWG, 14AWG?
Comprensione delle dimensioni di AWG e Wire
American Wire Gauge (AWG) è un sistema universale che classifica i fili in base alle dimensioni Più piccolo è il numero, più spesso è il filo, il che significa che trasporterà più corrente e assumerà un carico di potenza maggiore.
- Il filo da 10 AWG viene utilizzato in spessori per scopi pesanti, come grandi apparecchi o circuiti che funzionano con correnti elevate.
- Il filo da 12 AWG viene utilizzato nelle medie dimensioni. Viene utilizzato nella maggior parte dei cablaggi residenziali per prese, luci e circuiti standard.
- Il filo da 14 AWG è più sottile e viene utilizzato in applicazioni a bassa potenza come apparecchi di illuminazione o circuiti che richiedono meno corrente.
L'utilizzo della dimensione corretta del filo rende l'impianto elettrico sicuro ed efficiente, limitando le possibilità di surriscaldamento e perdita di potenza.
Vantaggi dell'utilizzo del conduttore in rame
Nel contesto delle applicazioni elettriche, i conduttori in rame presentano numerosi vantaggi che li rendono un'opzione preferita:
- Alta conduttività: con elevata conduttività, l'elettricità può essere trasmessa con una resistenza minima.
- Durata: il rame è resistente al fuoco, resistente alla corrosione e può resistere a determinate condizioni meteorologiche, fornendo così affidabilità a lungo termine.
- Prestazioni termiche: il rame può resistere al riscaldamento eccezionalmente bene, riducendo le possibilità di surriscaldamento e aumentando le prestazioni di sicurezza.
- Malleabilità: gli attributi malleabili del rame rendono più facile lavorare e lo rendono flessibile per vari usi.
- Compatibilità: esistono poche restrizioni riguardanti il rame poiché l'ampio spettro di accettabilità come materiale standard per i sistemi elettrici rende compatibili la maggior parte dei connettori e dei dispositivi in rame.
Pertanto, questi vantaggi, presi insieme, offrono una soluzione sicura, efficiente e duratura per il cablaggio elettrico e la trasmissione di potenza.
Selezione del filo giusto per il tuo circuito
Di seguito sono riportate considerazioni di cui tenere conto durante la selezione del filo adatto al circuito:
- Calibro del filo: un filo più spesso che trasporta un numero più spesso può sopportare correnti di amperaggio più significative Rispettare gli standard di sicurezza e fare riferimento al grafico di ampiezza per maggiori dettagli.
- Materiale: un filo di rame è l'opzione migliore grazie alla sua conduttività elettrica superiore, durata e compatibilità con la maggior parte, se non tutti, i sistemi elettrici.
- Tipo di isolamento: l'isolamento dielettrico resistente alle intemperie deve essere utilizzato per temperature esterne o elevate.
- Valutazione di tensione: prima dell'installazione, assicurarsi che la tensione nominale massima del filo soddisfi o superi l'ambito del circuito di cablaggio.
- Condizioni ambientali: devono essere selezionati fili che saranno compatibili con le condizioni circostanti, come umidità, sostanze chimiche o luce solare.
L'adesione alle linee guida e agli standard di settore garantirà un cablaggio sicuro ed efficiente per i vostri circuiti.

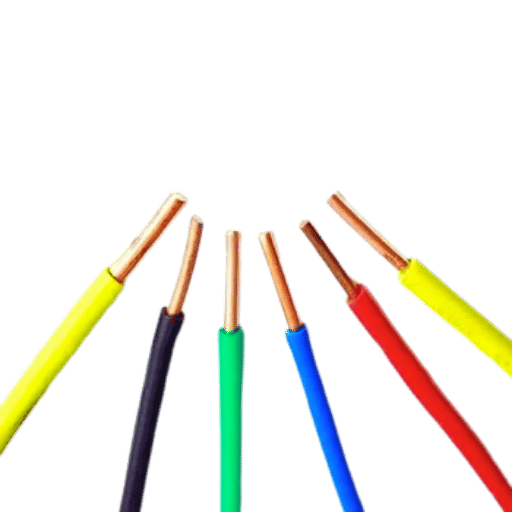

Quali sono le proprietà di isolamento del filo THW?
Caratteristiche dell'Isolamento Termoplastico
L'isolamento termoplastico non legato, come quello utilizzato per il filo THW dove è necessaria un'eccezionale resistenza al calore, all'umidità e all'abrasione, si ammorbidisce alle alte temperature e si solidifica durante il raffreddamento Ciò consente flessibilità di installazione Inoltre, il materiale non è conduttivo e completamente compatibile con qualsiasi livello richiesto di isolamento elettrico Come tale, trova applicazioni nel cablaggio residenziale, commerciale e industriale Inoltre, l'isolamento termoplastico è perfetto per tutti i sistemi di cablaggio sottoposti a moderate sollecitazioni meccaniche accoppiate all'umidità, poiché è altamente durevole.
Isolamento in PVC resistente all'acqua
L'isolamento resistente all'acqua del PVC è progettato per essere in buone condizioni, anche in condizioni umide Capisco che questo tipo di isolamento conferisce uno strato protettivo all'impianto elettrico che resiste all'acqua, evitando così che l'impianto elettrico si danneggi Questo isolamento è vantaggioso nelle aree in cui è probabile l'umidità o il contatto con l'acqua, poiché garantisce affidabilità e sicurezza.
Valutazioni di temperatura: 75 °C e 90 °C
È essenziale riconoscere queste valutazioni, 75° e 90°, sui limiti operativi dei materiali isolanti. Dal mio punto di vista, tali valutazioni indicano le temperature operative massime dei materiali senza compromettere l'integrità strutturale. Mentre una valutazione di 75° consente applicazioni di calore moderate, una valutazione di 90° è destinata a resistere e funzionare al di sopra dei requisiti termici standard di varie applicazioni di cablaggio.
Domande frequenti (FAQ)
D: Cos'è il filo THW e qual è la differenza principale tra esso e il filo THHN?
A: Il filo THW è un filo da costruzione per il cablaggio generale Il suo rivestimento termoplastico fornisce isolamento e può essere utilizzato in aree umide o asciutte Perché i fili THW non hanno un rivestimento in nylon, quindi sono classificati in cintura per applicazioni che non necessitano di tanta protezione meccanica come i fili THHN.
Q: Quali sono i materiali isolanti utilizzati per THW Wire?
A: Come altri tipi di filo, come THHN, anche il filo THW è isolato con cloruro di polivinile La composizione chimica di questo tipo di isolamento elude notevolmente l'umidità e le sostanze chimiche, rendendolo favorevole all'uso in luoghi umidi e asciutti.
D: È possibile utilizzare THW Wire per installazioni di condotti?
R: Sì, il filo THW è adatto anche per installazioni di condotti, il che gli conferisce uno scopo aggiuntivo in ambienti residenziali e commerciali.
Q: Qual è la gamma di dimensioni THW Wire?
R: I fili hanno più gamme e includono le dimensioni standard di 12 AWG e 14 AWG. Questa applicazione è comune nel cablaggio per uso generale o nella distribuzione di energia, rendendolo versatile.
Q: Il cavo di THW può essere utilizzato per le linee elettriche aeree e di altra alta tensione?
A: I fili THW hanno una tensione nominale di 600, che li rende utilizzabili in numerose applicazioni elettriche generali Tuttavia, potrebbero non essere necessariamente la risposta per le esigenze specializzate di linee elettriche ad alta tensione.
D: A quali condizioni ambientali è adatto THW Wire?
A: Il filo THW è applicato prevalentemente in zone umide e asciutte perché ha una forte guaina isolante, che lo rende perfetto per uso esterno e industriale.
D: C'è qualche differenza tra THW Wire e THWN-2 Wire?
R: Sia i fili THW che i fili THWN-2 vengono utilizzati in circostanze simili Tuttavia, il filo THWN-2 ha caratteristiche aggiuntive, come l'isolamento di umidità e calore, e un grado di temperatura più elevato, che lo rende più adatto a condizioni difficili.
D: Quali sono i vantaggi dell'utilizzo di THW Wire?
A: I fili THW sono economici, fisicamente forti e isolano efficacemente il mezzo dagli effetti ambientali Sono utilizzati negli edifici residenziali e commerciali e coprono vari requisiti di cavi elettrici.
D: Chi è un noto produttore di cavi per questi cavi, fili e prodotti? dovremmo consigliare qualcuno per THW Wire?
R: Se desideri identificare un produttore di cavi rispettabile, cerca online, leggi recensioni e chiedi sui forum del settore o contattaci per consigli.
Q: Il THW Wire può essere ottenuto in tipi solidi e a trefolo?
A: A seconda dei requisiti di applicazione, il filo THW è disponibile in forma solida o a trefoli Come il filo di terra, facilita la durata dove è necessario.
