Cablaggi per auto Sono uno dei componenti più critici, ma spesso trascurati, dell'impianto elettrico di un veicolo moderno. Un complesso insieme di fili, connettori e terminali, che funge da sistema nervoso centrale di un'auto, trasferendo segnali e potenza da un componente elettrico ed elettronico all'altro.
Intuizione chiave: Dai fari e dai display del cruscotto ai sistemi avanzati di assistenza alla guida, ogni componente elettrico del veicolo dipende dal cablaggio per garantirne il corretto funzionamento. Conoscere questi sistemi è fondamentale per preservare le prestazioni e l'affidabilità del veicolo.

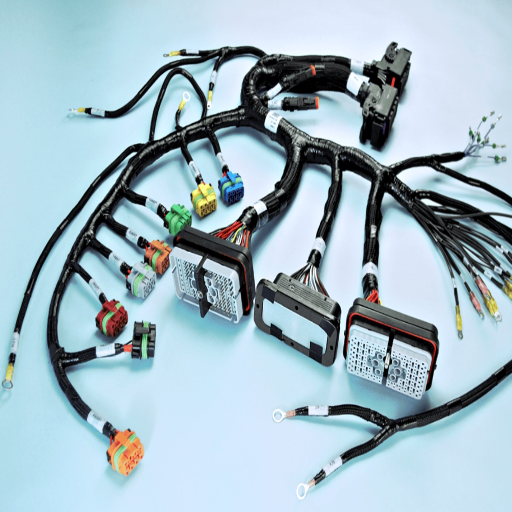

Introduzione ai cablaggi
Il termine "cablaggio elettrico" (noto anche come "cablaggio elettrico") si riferisce a una disposizione mirata di fili, terminali e connettori utilizzati per trasmettere energia e segnali all'interno di un veicolo. Funge da sistema nervoso centrale per tutti i componenti elettrici dell'auto, garantendone il perfetto funzionamento, dai fari ai sistemi di sicurezza.
Definizione di cablaggio
Un cablaggio è un insieme sistematico e organizzato di fili, cavi, terminali e connettori raggruppati insieme per trasmettere segnali elettrici e potenza da utilizzare in varie applicazioni, tra cui:
- Vetture – Obiettivo principale di questa guida
- Aeronautico – Sistemi di aeromobili e veicoli spaziali
- Equipaggiamento industriale – Macchinari per la produzione e la lavorazione
- Elettronica per la casa – Apparecchi e dispositivi di consumo
Crescita del settore: Si prevede che il mercato globale dei cablaggi crescerà a un CAGR di quasi il 5% nel prossimo decennio, trainato dalla crescente adozione di veicoli elettrici (EV) e dalla crescente automazione industriale che richiede soluzioni di connettività robuste.
I cablaggi sono progettati per prevenire problemi elettrici come cortocircuiti e disconnessioni, preservando al contempo l'integrità del sistema elettrico. Le innovazioni moderne includono materiali e tecniche avanzate come:
- Cablaggio resistente alle alte temperature
- Guaine isolanti robuste
- Maggiore protezione ambientale
- Configurazioni salvaspazio
Importanza dei cablaggi nel settore automobilistico
I cablaggi, spesso definiti il sistema nervoso dei veicoli moderni, svolgono un ruolo cruciale nell'industria automobilistica. Integrano e semplificano tutti i complessi sistemi elettrici ed elettronici di un'auto, consentendo funzionalità come:
| Categoria di sistema | Esempi | Requisiti dell'imbracatura |
|---|---|---|
| Sistemi di illuminazione | Fari anteriori, fanali posteriori, indicatori di direzione, illuminazione interna | Resistenza alle intemperie, tolleranza alle vibrazioni |
| Sistemi di sicurezza | Attivazione degli airbag, sistemi di frenata antibloccaggio (ABS) | Elevata affidabilità, design a prova di guasto |
| infotainment | Sistemi audio, navigazione, connettività | Integrità del segnale, schermatura EMI |
| Gestione del motore | Iniezione di carburante, accensione, controllo delle emissioni | Resistenza alle alte temperature, precisione |
| ADAS | Mantenimento della corsia, monitoraggio degli angoli ciechi, funzioni autonome | Trasmissione dati ad alta velocità, latenza minima |
Impatto sul mercato: Si prevede che il settore globale dei cablaggi per autoveicoli raggiungerà un valore di oltre 93 miliardi di dollari entro il 2030, trainato dalla rapida adozione dei veicoli elettrici e dai progressi nella tecnologia automobilistica. La transizione verso i veicoli elettrici ha aumentato la domanda di cablaggi ad alte prestazioni nei sistemi di gestione delle batterie e nelle infrastrutture di ricarica.
Panoramica dei sistemi elettrici nelle automobili
Le auto moderne si affidano a sistemi elettrici sempre più complessi, essenziali per il comfort, la sicurezza e le prestazioni. Questi sistemi utilizzano componenti cruciali, tra cui:
Generazione e stoccaggio di energia
- Batteria (12V/48V/Alta tensione)
- Alternatore
- Motorino di avviamento
- Centri di distribuzione dell'energia
Controllo e monitoraggio
- Moduli di controllo del motore (ECM)
- Moduli di controllo della carrozzeria (BCM)
- Vari sensori
- Sistemi diagnostici
Tecnologie avanzate
- Sistemi di infotainment
- Funzioni di assistenza alla guida
- Soluzioni di connettività
- Integrazione IoT
Il mercato dei veicoli sempre più elettrificati, compresi i veicoli ibridi ed elettrici a batteria, ha portato ad architetture elettriche molto complesse che includono sistemi ad alta tensione e sofisticate soluzioni di gestione dell'energia.

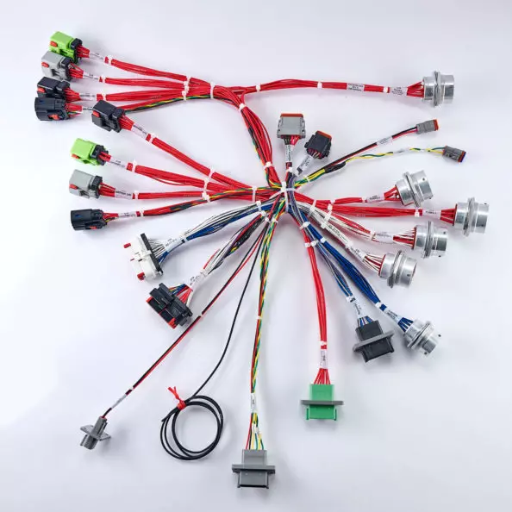

Tipi di cablaggi
Cablaggi motore
Utilizzato per raggruppare e proteggere i cavi che supportano le funzioni del motore, come l'iniezione del carburante, i sistemi di raffreddamento e i sistemi di accensione. Deve resistere a temperature e vibrazioni estreme.
Caratteristiche principali:
- Resistenza alle alte temperature (fino a 150°C)
- Resistenza agli oli e agli agenti chimici
- Tolleranza alle vibrazioni
Cablaggi del telaio
Progettato per collegare i componenti all'interno del telaio del veicolo, tra cui luci, freni e sistemi di comunicazione in tutta la carrozzeria del veicolo.
Caratteristiche principali:
- Resistenza agli agenti atmosferici
- Percorso flessibile
- Protezione dall'abrasione
Cablaggi batteria
Distribuisce l'energia dalla batteria ai sistemi e ai componenti elettrici prioritari. Fondamentale per l'avviamento del veicolo e la gestione dell'alimentazione.
Caratteristiche principali:
- Elevata capacità di corrente
- Isolamento ad alta resistenza
- Connessioni sicure
Cablaggi HVAC
Progettato appositamente per sistemi di riscaldamento, ventilazione e condizionamento dell'aria, garantisce la funzionalità del controllo del clima.
Caratteristiche principali:
- Integrazione dei sensori di temperatura
- Capacità di controllo del motore
- Design compatto
Cablaggi dei sensori
Trasportano segnali elettrici da vari sensori in tutto il veicolo, raccogliendo dati per funzioni quali il controllo delle emissioni e il monitoraggio della sicurezza.
Caratteristiche principali:
- Protezione dell'integrità del segnale
- schermatura EMI
- Collegamenti di precisione
Imbracature specializzate per veicoli elettrici
Cablaggi ad alta tensione per veicoli elettrici e ibridi, gestione della distribuzione di energia per motori elettrici e sistemi di ricarica.
Caratteristiche principali:
- Isolamento ad alta tensione (fino a 600 V+)
- Interblocchi di sicurezza
- Gestione termica
Tipi comuni di cablaggi utilizzati nelle automobili
I cablaggi per autoveicoli semplificano il cablaggio elettrico dei veicoli raggruppando più fili e cavi in pacchetti organizzati. Questo approccio offre diversi vantaggi chiave:
Vantaggi dei cablaggi organizzati:
- Sicurezza migliorata: Riduce il rischio di guasti al sistema elettrico
- Efficienza del segnale migliorata: Migliori prestazioni elettriche e affidabilità
- Protezione ambientale: Protezione contro calore, umidità e vibrazioni
- Installazione più semplice: Processi di assemblaggio e riparazione semplificati
- Ottimizzazione dello spazio: Utilizzo più efficiente dello spazio interno del veicolo
- Riduzione dei costi: Costi di produzione e manutenzione inferiori
Differenze tra cavi per autoveicoli e cavi generici
I cavi per uso automobilistico e i cavi per uso generico differiscono notevolmente in termini di progettazione, materiali e requisiti applicativi a causa dell'ambiente automobilistico esigente:
| Caratteristica | Filo automobilistico | Filo per uso generale |
|---|---|---|
| Valutazione della temperatura | 125°C e oltre (isolamento XLPE) | 80°C tipico (isolamento in PVC) |
| Resistenza ambientale | Resistente all'olio, all'abrasione, alle vibrazioni, ai raggi UV | Protezione di base per uso interno |
| Impianto elettrico | Progettato per sistemi DC | Principalmente applicazioni AC |
| Costruzione in filo metallico | Più sottile, più leggero, altamente flessibile | Costruzione standard |
| Schermatura | Scudi intrecciati, giacche ad alte prestazioni | Solo isolamento di base |
| Conformità alle norme | ISO 6722, SAE J1128 | Vari standard generali |
Considerazioni tecniche: I cavi per autoveicoli devono essere flessibili e ben rivestiti per adattarsi a curve strette e proteggere dall'abrasione negli spazi ristretti dei veicoli, mantenendo al contempo le prestazioni elettriche in condizioni difficili.
Cablaggi specializzati per sensori
I cablaggi dei sensori sono progettati meticolosamente per i veicoli moderni, al fine di garantire una comunicazione precisa tra i componenti elettronici. Questi cablaggi specializzati presentano:
- Materiali di prima qualità: Conduttori e materiali isolanti di alta qualità
- Schermatura avanzata: Protezione contro le interferenze elettromagnetiche (EMI)
- Durabilità ambientale: Resistenza a temperature estreme, umidità e vibrazioni
- Conformità agli standard: Certificazione ISO 9001 e IATF 16949
- Compatibilità sensore: Ottimizzato per sensori di temperatura, pressione, prossimità e movimento
Requisito critico: I cablaggi dei sensori devono mantenere l'integrità del segnale per garantire una trasmissione accurata dei dati tra i sensori e i sistemi centrali del veicolo, con un impatto diretto sulla sicurezza, sulle prestazioni e sull'efficienza.
Componenti del cablaggio di un'auto
🔌 Fili
I conduttori primari di energia elettrica e segnali all'interno del sistema. Disponibili in vari calibri e materiali a seconda delle esigenze di corrente.
🔗 Connettori
Garantiscono connessioni sicure tra cavi e componenti. Essenziali per la modularità e la facilità di manutenzione degli impianti elettrici.
⚡ Fusibili e relè
Proteggere il sistema da sovraccarichi elettrici e abilitare il controllo del circuito. Componenti di sicurezza critici per prevenire danni e incendi.
📍 Terminali
Collegare i fili ai connettori o ad altri componenti elettrici. È necessario garantire connessioni elettriche e meccaniche affidabili.
🛡️ Isolamento
Protegge i cavi da abrasione, calore e danni ambientali. Sono disponibili vari materiali in base ai requisiti applicativi.
📎 Clip e elementi di fissaggio
Fissare l'imbracatura in posizione per evitare movimenti e potenziali danni. Essenziale per un corretto instradamento e protezione.
🔒 Manicotti protettivi
Protezione aggiuntiva da calore, abrasione e umidità. Include guaine intrecciate, canaline e tubi resistenti al calore.
🔧 Occhielli
Sigillare i punti di ingresso attraverso pannelli e strutture della carrozzeria. Impedire l'ingresso di acqua e detriti, consentendo al contempo il passaggio dei cavi.
Tutti questi componenti lavorano insieme per creare un sistema affidabile per alimentare e interconnettere i vari sistemi elettrici dei veicoli.
Capire i tipi di cavi delle auto
Il cablaggio delle auto è suddiviso in tipi e sottotipi in base alla funzione, al materiale e ai requisiti di isolamento per garantire la massima efficienza e sicurezza del veicolo:
Fili primari/comuni
Materiali: Conduttori in rame o alluminio con isolamento in PVC
Gamma di indicatori: In genere da 18 a 12 AWG
applicazioni: Collegamenti elettrici generali per autoveicoli
- Buona conducibilità elettrica
- Isolamento in PVC durevole
- Soluzione economica
Cavi Batteria
Costruzione: Cavi ad alta capacità di trasporto di corrente
Gamma di indicatori: Da 0 a 2 AWG comunemente
applicazioni: Batteria per motorino di avviamento, alternatore, blocco fusibili principale
- Isolamento ad alta resistenza
- Resistenza al calore e all'abrasione
- Grande sezione trasversale del conduttore
Fili schermati
Costruzione: Conduttore con strato di schermatura elettromagnetica
applicazioni: Elettronica sensibile, sensori, apparecchiature audio
- Protezione EMI
- Preservazione dell'integrità del segnale
- Interferenza ridotta
Cavi per altoparlanti
Costruzione: Conduttori doppi migliorati per sistemi audio
Gamma di indicatori: Tipicamente 16 o 14 AWG
applicazioni: Sistemi audio per auto per una trasmissione del suono di alta qualità
- Bassa resistenza per la qualità audio
- Coppie di conduttori abbinati
- Flessibilità di installazione
cavi del rimorchio
Costruzione: Conduttori multipli in guaina protettiva
applicazioni: Collegamenti di traino per luci, freni, alimentazione ausiliaria
- Resistenza agli agenti atmosferici
- Protezione dall'abrasione
- Capacità di circuiti multipli
cavi ad alta tensione
Tensione nominale: Fino a 600+ volt
Isolamento: Silicone o polietilene reticolato (XLPE)
applicazioni: Motori elettrici, batterie, sistemi ad alta potenza nei veicoli elettrici/ibridi
- Gestione delle alte temperature
- Interblocchi di sicurezza
- Spessore di isolamento migliorato
Impatto della selezione: Il tipo di cavo selezionato per un'applicazione automobilistica influisce in modo significativo sulle prestazioni e sull'affidabilità del sistema elettrico. La comprensione di queste distinzioni garantisce che i veicoli soddisfino i criteri prestazionali e le normative di sicurezza, soprattutto perché i sistemi ibridi-elettrici e autonomi continuano a spingere i limiti della tecnologia di cablaggio automobilistico.
Dispositivi elettrici collegati al cablaggio
I cablaggi per autoveicoli collegano una vasta gamma di dispositivi elettrici, ognuno dei quali svolge un ruolo fondamentale nella funzionalità, nella sicurezza e nel comfort del veicolo:
| Categoria dispositivo | Esempi | Requisiti dell'imbracatura | Tipo di alimentazione/segnale |
|---|---|---|---|
| Sistemi di illuminazione | Fari anteriori, fanali posteriori, indicatori di direzione, luci interne | Tenuta stagna, capacità di corrente | Alta corrente, commutazione |
| infotainment | Sistemi audio, display, navigazione, connettività | Integrità del segnale, schermatura EMI | Segnali dati, audio |
| Controllo climatico | Sistemi HVAC, sedili riscaldati, sbrinatori | Resistenza alla temperatura, controllo del motore | Alta corrente, segnali di controllo |
| Sistemi di sicurezza | Airbag, ABS, controllo di stabilità, sensori | Affidabilità, progettazione a prova di errore | Segnali di dati critici |
| ADAS | Mantenimento della corsia, monitoraggio degli angoli ciechi, telecamere | Dati ad alta velocità, latenza minima | Dati ad alta frequenza |
| Componenti EV | Gruppi propulsori elettrici, moduli di ricarica, gestione delle batterie | Isolamento ad alta tensione, gestione termica | Alta tensione, alta corrente |
| IoT/Connettività | Telematica, diagnostica, servizi a distanza | Integrità dei dati, considerazioni sulla sicurezza informatica | Comunicazioni digitali |
Evoluzione del settore: I componenti elettrici ed elettronici rappresentano oggi circa il 40% del costo totale di un veicolo e si prevede che questa cifra aumenterà con la crescita dei veicoli elettrici. I veicoli elettrici richiedono sistemi di cablaggio tecnicamente avanzati per i gruppi propulsori ad alta tensione, la frenata rigenerativa e i sistemi di ricarica.
Ruolo dei connettori nei cablaggi
I connettori svolgono un ruolo cruciale nell'interoperabilità e nell'affidabilità dei cablaggi, fungendo da interfacce chiave che collegano diversi sistemi elettrici all'interno di un veicolo:
Trasmissione del segnale
- Eccellente conducibilità elettrica
- Perdita minima del segnale
- Capacità ad alta frequenza
- Protezione EMI
Connessione meccanica
- forti legami meccanici
- Resistenza alle vibrazioni
- Meccanismi di bloccaggio sicuri
- Facilità di montaggio / smontaggio
Protezione Ambientale
- Resistenza agli agenti atmosferici
- Sigillatura dell'umidità
- Tolleranza alla temperatura
- Resistenza chimica
Caratteristiche moderne
- Design compatti e ad alta densità
- Configurazioni modulari
- Capacità di autotest
- LED indicatori di stato
Crescita del mercato: Il mercato globale dei connettori per autoveicoli ha raggiunto circa 17 miliardi di dollari nel 2022 e si prevede che crescerà a un CAGR del 7.9% fino al 2030, riflettendo la crescente domanda di tecnologie di connettori avanzate nei veicoli moderni.
Con l'introduzione dei veicoli elettrici, l'importanza dei connettori è aumentata a causa dei sistemi di propulsione complessi e ad alta tensione. I connettori moderni devono gestire trasferimenti di dati ad alta velocità per sistemi ADAS, infotainment e tecnologie avanzate, mantenendo al contempo la resistenza all'umidità, alle vibrazioni e alle variazioni di temperatura.

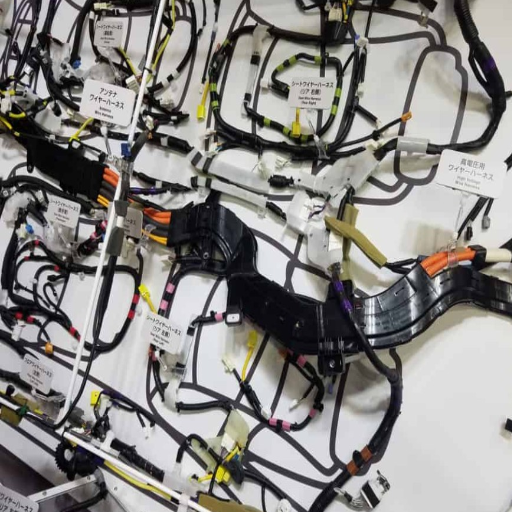

Processo di fabbricazione dei cablaggi
La produzione di cablaggi prevede numerosi passaggi precisi per garantire efficienza, affidabilità e qualità:
Design e Specifiche
Gli ingegneri creano progetti dettagliati basati sui requisiti elettrici, inclusi tipi di connettori, lunghezze dei cavi, percorsi di instradamento e considerazioni ambientali. Software CAD avanzati e strumenti di simulazione vengono utilizzati per ottimizzare i progetti.
Taglio e Spelatura
I fili vengono tagliati con precisione alla lunghezza esatta e privati dell'isolamento alle estremità per garantire connessioni corrette. Le macchine da taglio automatizzate garantiscono uniformità e precisione su tutte le lunghezze dei fili.
Assemblaggio e instradamento
I cavi vengono assemblati e disposti secondo le specifiche di progetto, quindi instradati attraverso il cablaggio. Gli operatori utilizzano pannelli di assemblaggio o pannelli di formatura per garantire il corretto posizionamento e organizzazione.
Raggruppamento e fissaggio
I cavi vengono raggruppati utilizzando nastro adesivo, fascette o guaine protettive. Questa fase organizza il cablaggio e protegge i cavi da movimenti, abrasioni e danni ambientali.
Crimpatura e saldatura
Terminali e connettori vengono fissati alle estremità dei fili tramite processi di crimpatura o saldatura. Il controllo qualità include test di trazione per verificare la resistenza della connessione e la continuità elettrica.
Test e controllo qualità Quality
I test completi includono controlli di continuità, test di resistenza dell'isolamento e verifica della funzionalità per garantire il corretto funzionamento e la conformità alle specifiche.
Imballaggio e Consegna
I cablaggi finiti vengono accuratamente imballati per proteggerli durante il trasporto e consegnati ai clienti o ai produttori per l'installazione sui veicoli.
Materiali utilizzati nella produzione di cablaggi per autoveicoli
La produzione di cablaggi per autoveicoli utilizza vari materiali specializzati per migliorare la durata, la funzionalità e la sicurezza:
| Categoria materiale | Materiali specifici | Proprietà a Confronto | Applicazioni |
|---|---|---|---|
| conduttori | Rame, leghe di alluminio | Ottima conduttività elettrica, flessibilità | Nuclei di filo, conduttori di cavi |
| Isolamento | PVC, polietilene, XLPE, silicone | Resistenza al calore, protezione dall'umidità, resistenza all'abrasione | Isolamento dei fili, guaine dei cavi |
| Connettori | Plastica di alta qualità, materiali compositi | Durata, resistenza chimica, stabilità dimensionale | Alloggiamenti per connettori, morsettiere |
| Terminali | Ottone, leghe di rame, metalli stagnati | Resistenza alla corrosione, collegamento elettrico affidabile | Terminazioni dei cavi, pin del connettore |
| Marchio | Manicotti intrecciati, tubi resistenti al calore, nastro | Protezione fisica, resistenza termica | Fasci di fili, protezione ambientale |
| Elementi di fissaggio | Clip di plastica, passacavi in gomma, fascette stringicavo | Montaggio sicuro, resistenza alle vibrazioni | Instradamento del cablaggio, penetrazioni del pannello |
| Sigillatura | Adesivi specializzati, sigillanti resistenti alle intemperie | Protezione dall'umidità, sigillatura ambientale | Sigillatura del connettore, protezione dall'ingresso |
Standard di qualità: Ogni materiale viene accuratamente selezionato e testato per soddisfare gli standard tecnici del settore automobilistico, garantendo il corretto funzionamento dei cablaggi in tutte le condizioni ambientali e per l'intero ciclo di vita del veicolo.
Tecniche per l'assemblaggio di un cablaggio elettrico
L'assemblaggio dei cablaggi combina tecniche di precisione con metodi sia manuali che automatizzati per garantire affidabilità e funzionalità:
Tecniche di assemblaggio chiave
Taglio e spelatura del filo
- Taglio di precisione automatizzato
- Lunghezze dei fili costanti
- Rimozione pulita dell'isolamento
- Verifica della qualità
Processo di crimpatura
- Collegamento terminale alle estremità dei fili
- Utensili di crimpatura idraulici o pneumatici
- Controllo di qualità del pull-test
- Verifica della continuità elettrica
Layup e routing
- Posizionamento della scheda di assemblaggio
- Percorso di routing specifico
- Conformità alle specifiche di progettazione
- Precisione dimensionale
Raggruppamento e fissaggio
- Organizzazione dei fili secondo il progetto
- Applicazione di fascette e nastri
- Prevenzione del movimento
- Protezione contro l'usura
Assemblaggio connettore
- Attacco connettore elettrico
- Funzionalità plug-and-play
- Allineamento di accoppiamento di precisione
- Verifica del meccanismo di bloccaggio
Test e QA
- Controlli di continuità completi
- Test di resistenza all'isolamento
- Test ad alta tensione
- Verifica funzionale
Questi metodi combinano competenze manuali avanzate con macchinari sofisticati per ottenere un assemblaggio accurato ed efficiente, soddisfacendo le esigenze dei moderni sistemi automobilistici ed elettronici.
Controllo di qualità nella produzione di cablaggi
Il controllo qualità è obbligatorio durante tutta la produzione dei cablaggi per garantire affidabilità, sicurezza e prestazioni nelle applicazioni automobilistiche, aerospaziali ed elettroniche di consumo:
Fasi del controllo di qualità
Ispezione del materiale
Esame delle materie prime, inclusi test di conduttività per i fili, ispezioni visive e dimensionali per la qualità dell'isolamento, verifica del calibro dei fili e valutazione della qualità dei terminali.
Prove di continuità e isolamento
Test di continuità automatizzati per verificare i collegamenti elettrici completi e test di resistenza dell'isolamento per prevenire correnti di dispersione e potenziali cortocircuiti.
Test Hi-Pot (alta tensione)
I test ad alta tensione verificano la capacità del cablaggio di resistere a livelli di tensione superiori ai requisiti operativi, individuando punti deboli o guasti di isolamento prima dell'implementazione.
Validazione dimensionale e di assemblaggio
Strumenti di misurazione di precisione e scanner ottici verificano la corretta disposizione, l'allineamento e la conformità alle specifiche di progettazione, segnalando eventuali variazioni dimensionali.
Test di condizionamento ambientale
Test eseguiti in condizioni di variazioni estreme di temperatura, esposizione a vibrazioni e umidità per convalidare la durata e l'affidabilità in condizioni di stress operativo.
Analisi e documentazione dei difetti
Categorizzazione e registrazione sistematica dei difetti durante l'intero processo di controllo qualità, consentendo l'analisi delle cause profonde e il miglioramento continuo.
Impatto del settore: Secondo i report del settore del 2022, il monitoraggio continuo dei difetti e il controllo qualità possono portare a una riduzione del 40% degli errori di produzione, migliorando significativamente l'efficienza produttiva e riducendo i costi.
Conformità alle norme
I produttori di cablaggi devono rispettare vari standard internazionali:
- IPC/WHMA-A-620: Requisiti e accettazione per gruppi di cavi e cablaggi
- ISO9001: Requisiti dei sistemi di gestione della qualità
- IATF 16949: Standard del sistema di gestione della qualità automobilistica
- ISO6722: Veicoli stradali – cavi unipolari da 60 V e 600 V
- SAEJ1128: Standard di cavo primario a bassa tensione

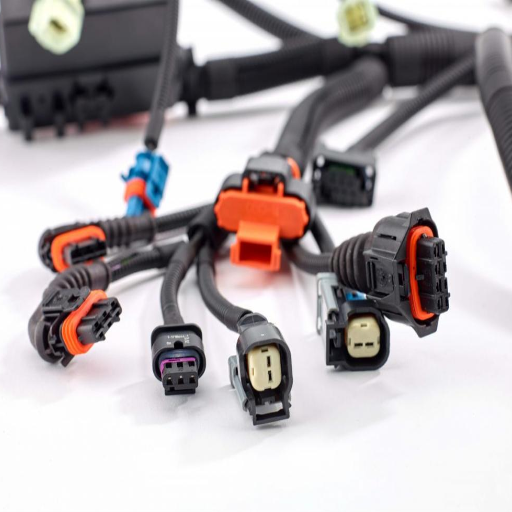

Come identificare i problemi con i cablaggi della tua auto
🔍 Sintomi comuni di problemi al cablaggio
Problemi all'impianto elettrico
- guasti elettrici intermittenti – Componenti che funzionano sporadicamente
- Luci tremolanti – Fari, cruscotto o illuminazione interna
- Elettronica malfunzionante – Sistemi radio, GPS o infotainment
- Fusibili bruciati – Requisiti di sostituzione frequente dei fusibili
- Spie sul cruscotto – Indicatori di avvertimento insoliti o persistenti
Segni fisici
- Danni visibili al filo – Isolamento sfilacciato, screpolato o fuso
- Corrosione del connettore – Corrosione verde o bianca sulle parti metalliche
- Connessioni allentate – Connettori che non si adattano saldamente
- Odore di bruciato – Odore di bruciato elettrico proveniente dalle aree di cablaggio
- Danni da calore – Isolamento del filo scolorito o fuso
Problemi di prestazione
- Erogazione di potenza incoerente – Prestazioni variabili dei componenti elettrici
- Problemi di avviamento – Difficoltà ad avviare il motore
- Problemi del sistema di ricarica – La batteria non si carica correttamente
- Malfunzionamenti del sensore – Letture errate da vari sensori
Avviso di sicurezza: I problemi al cablaggio possono causare gravi problemi di sicurezza, tra cui incendi elettrici, guasti ai componenti e perdita di sistemi critici come l'illuminazione o l'assistenza alla frenata. Affrontare tempestivamente i sintomi per evitare che degenerino.
Suggerimenti per la manutenzione del cablaggio dell'auto
🔧 Pratiche di manutenzione essenziali
Programma di ispezione regolare
- Ispezioni visive ogni 6 mesi per usura, corrosione o danni
- Controlla le connessioni durante le visite di manutenzione ordinaria
- Monitora le prestazioni di sistemi elettrici per la rilevazione precoce dei problemi
- Diagnostica professionale annualmente o quando sorgono problemi
Pulizia e protezione
- Mantenere i fili puliti – Rimuovere sporco e detriti che possono causare problemi
- Proteggere dall'umidità – Assicurarsi che le guarnizioni e gli occhielli siano intatti
- Evitare l'esposizione al calore – Tenere le imbracature lontano da fonti di calore eccessive
- Fissare i fili allentati – Previene danni da sfregamento e vibrazioni
Misure preventive
- Affrontare immediatamente i problemi – Riparare tempestivamente i connettori allentati o danneggiati
- Usa strumenti adeguati – Evitare di forzare le connessioni o di utilizzare strumenti inappropriati
- Modifiche professionali – Assicurarsi che tutte le modifiche al cablaggio siano eseguite professionalmente
- Sostituzioni di qualità – Utilizzare parti OEM o di qualità equivalente per le riparazioni
Considerazioni ambientali
- Prevenzione della corrosione – Applicare grasso dielettrico alle connessioni in ambienti difficili
- Protezione dai roditori – Utilizzare deterrenti nelle aree soggette a danni da roditori
- Prevenzione dei danni causati dall'acqua – Garantire un drenaggio e una sigillatura adeguati
- protezione UV – Proteggere i cavi esposti dai danni del sole
Quando sostituire il cablaggio dell'auto
⚠️ Indicatori di ricambio
Condizioni di danno critico
- Problemi elettrici persistenti – Problemi ricorrenti nonostante le riparazioni
- guasti multipli del sistema – Diversi sistemi elettrici malfunzionanti contemporaneamente
- Danni fisici estesi – Sfilacciamento, fusione o corrosione diffusi
- Guasti del sistema di sicurezza – Problemi con airbag, ABS o altri sistemi critici
Criteri di valutazione dei danni
| Tipo di danno | Livello di gravità | Azione raccomandata | Urgenza |
|---|---|---|---|
| Fili sfilacciati | Da minore a moderato | Riparazione o sostituzione sezionale | Medio |
| Isolamento fuso | Grave | Sostituzione immediata | Alto |
| Connettori corrosi | Moderato | Sostituzione del connettore o sostituzione del cablaggio | Medio |
| Danno incidente | Variabile | Valutazione professionale richiesta | Alto |
| Danni da inondazione | Grave | Sostituzione completa dell'imbracatura | Alto |
| Danni da fuoco | Grave | Sostituzione completa dell'imbracatura | Alto |
| Usura legata all'età | progressivo | Considerazione sulla sostituzione preventiva | Da basso a medio |
Considerazioni sull'età e sul chilometraggio
- Veicoli di età superiore a 10 anni – Considerare l’ispezione proattiva del cablaggio e la potenziale sostituzione
- Veicoli ad alto chilometraggio – Monitorare l’usura e il degrado aumentati
- Esposizione ad ambienti difficili – Potrebbe essere necessaria una sostituzione anticipata
- Veicoli modificati – Le modifiche aftermarket potrebbero sollecitare i cablaggi originali
Raccomandazione professionale: Affidatevi sempre a servizi di diagnostica e sostituzione professionali per i cablaggi automobilistici. Una corretta installazione è fondamentale per la sicurezza, la funzionalità e l'affidabilità del veicolo. I tecnici professionisti dispongono degli strumenti, delle conoscenze e dell'esperienza necessari per garantire la corretta installazione e integrazione del sistema.
Tendenze future nei cablaggi automobilistici
Tecnologie emergenti
Imbracature intelligenti
- Sensori integrati per l'automonitoraggio
- Diagnostica sanitaria in tempo reale
- Funzionalità di manutenzione predittiva
- Connettività IoT
Materiali Avanzati
- Composizioni più leggere
- Maggiore resistenza alla temperatura
- Migliore flessibilità
- Migliore schermatura EMI
Design modulare:
- Compatibilità plug-and-play
- Manutenzione e riparazione più facili
- Produzione semplificata
- Flessibilità di personalizzazione
Dati ad alta velocità
- Integrazione in fibra ottica
- Reti automobilistiche basate su Ethernet
- Preparazione alla connettività 5G
- Requisiti per i veicoli autonomi
Proiezioni di mercato
- Crescita dei veicoli elettrici: Crescente domanda di cablaggi ad alta tensione e componenti specializzati per veicoli elettrici
- Guida autonoma: Requisiti per sistemi di trasmissione dati ultra affidabili e ad alta velocità
- Attenzione alla sostenibilità: Sviluppo di materiali riciclabili ed ecocompatibili
- Innovazione produttiva: Automazione e integrazione dell'intelligenza artificiale nella produzione di cablaggi
Conclusione
I cablaggi delle auto rappresentano il sistema nervoso fondamentale dei veicoli moderni, consentendo di gestire ogni aspetto, dall'illuminazione di base alle funzioni avanzate di guida autonoma. Comprenderne i componenti, le funzioni e i requisiti di manutenzione è essenziale per proprietari di veicoli, tecnici e appassionati di automobili.
Punti Salienti:
- Importanza critica: I cablaggi sono fondamentali per la sicurezza, le prestazioni e l'affidabilità del veicolo
- Sistemi complessi: I veicoli moderni contengono molteplici tipi di imbracature specializzate per diverse funzioni
- La qualità conta: Materiali, fabbricazione e installazione adeguati hanno un impatto diretto sulla longevità e sulle prestazioni
- Manutenzione necessaria: Un'ispezione regolare e una cura adeguata prevengono costosi guasti e problemi di sicurezza
- Servizio professionale: Le riparazioni e le sostituzioni complesse devono essere gestite da tecnici qualificati
- Evoluzione futura: Il progresso tecnologico continua a guidare l'innovazione nella progettazione e nelle capacità dei cablaggi
Con la crescente elettrificazione e automazione dei veicoli, l'importanza di cablaggi robusti e affidabili continuerà a crescere. Che si tratti di manutenzione di un veicolo attuale o di preparazione per il futuro della tecnologia automobilistica, la comprensione di questi sistemi fornisce preziose informazioni sulla complessa ingegneria che garantisce il funzionamento sicuro ed efficiente dei nostri veicoli.
Raccomandazione finale: Per qualsiasi problema o domanda sul cablaggio, consultate professionisti qualificati del settore automobilistico che dispongono delle competenze e degli strumenti necessari per diagnosticare, riparare o sostituire correttamente questi sistemi critici. La vostra sicurezza e l'affidabilità del veicolo dipendono da questo.
