TVVBG-Cat5e Cavo ascensore
cavo di rete + cavo di ascensore piatto rinforzato con filo d'acciaio o figura8 con cavo di rete
Direttore: Soddisfa lo standard dei conduttori GB 3956 Classe 5 o Classe 6.
Isolamento: Isolamento speciale composto del PVC.
Nucleo video: Cavo video coassiale 75 a rame nudo e CCS, conduttore a bassa interferenza.
Schermatura: Trecciatura in rame nudo (o galvanico).
Nucleo rinforzato: Corda d'acciaio, soddisfa lo standard YB/T 5196.
Materiale della guaina: PVC/ST5 speciale PVC, nero o grigio (RAL7001).
Standard di applicazione: Standard aziendale.
- Elaborazione rapida dei campioni con soluzioni personalizzate
- Materiali di alta qualità
- Opzioni di prezzo convenienti
- Consegna globale
- Per una migliore protezione dei dati, assicurati che tutti i caricamenti siano sicuri
Risparmia almeno 30% in media
-
Descrizione del prodotto
TVVBG-Cat5e Cavo ascensore: Descrizione del prodotto e specifiche
Progettato per i sistemi CCTV degli ascensori, questo cavo mobile piatto composito integra trasmissione video, alimentazione elettrica e rinforzo ad alta resistenza, è dotato di un nucleo coassiale SYV75-5 per segnali video chiari, Linee elettriche RV2x0.75, e duale corde d'acciaio (2G) per prevenire l'allungamento La speciale guaina flessibile in PVC garantisce durata e un raggio di curvatura stretto (da -15 °C a +70 °C) per un funzionamento verticale regolare.
-
Vantaggi
TVVBG-Cat5e Cavo ascensore: vantaggi e caratteristiche
Progettazione integrata: Combina i core video e di alimentazione SYV75-5 in un unico cavo piatto per risparmiare spazio.
Alta resistenza: Rinforzato con doppie corde di acciaio (2G) per prevenire allungamenti e rotture.
Flessibilità superiore: Il profilo piatto consente un raggio di curvatura stretto per una corsa fluida.
Segnale chiaro: Il nucleo coassiale di alta qualità garantisce una trasmissione video a bassa interferenza.
Durevole: Ritardante di fiamma e resistente al freddo (da -15 °C a +70 °C).
Dimensioni/Parametri
| Attribute | Valore |
|---|---|
| Modello | DT-SYV75-5+RV-2-0,75+2G |
| OD massimo medio (mm) | 8,3±0,3×18,5±0,6 |
| Peso approssimativo del cavo (kg/km) | 210 |
| Lunghezza d'attaccatura libera massima (m) | <80 |
| Velocità di movimento massima (m/s) | <10 |
| Ambiente dell'applicazione | Sospensione interna dell'ascensore, monitoraggio, comunicazione seriale |
| Proprietà di schermatura | In particolare l'interferenza anti-elettromagnetica |
| Flessibilità | Eccellentemente flessibile e pieghevole |
| Resistenze | Resistenza all'olio, Resistenza al freddo, Resistenza all'umidità, Resistenza all'usura |
| Conformità | RoHS |
| Tensione nominale | 300/500V |
| Tensione di prova | 2000V |
| Temperatura Operativa | -15 °C a +70 °C |
-
Processi di produzione del cavo dell'ascensore
La nostra produzione si basa su attrezzature di produzione all'avanguardia per garantire un'eccezionale durata flessibile e prestazioni dinamiche Il processo integra precisione filatura di rame fine con avanzato estrusione di composti flessibili per la massima piegabilità Durante la fase critica di cablaggio, implementiamo specializzati disposizione del nucleo anti-torsione e integrazione di membri in acciaio per applicazioni a molti piani. In tutta la produzione, controlli di qualità rigorosi, inclusi test online delle scintille e monitoraggio continuo della tensione Questo rigoroso flusso di lavoro applicato a ogni metro garantisce che i nostri cavi viaggianti soddisfino i requisiti rigorosi Standard EN, IEC e GB per un trasporto verticale sicuro.

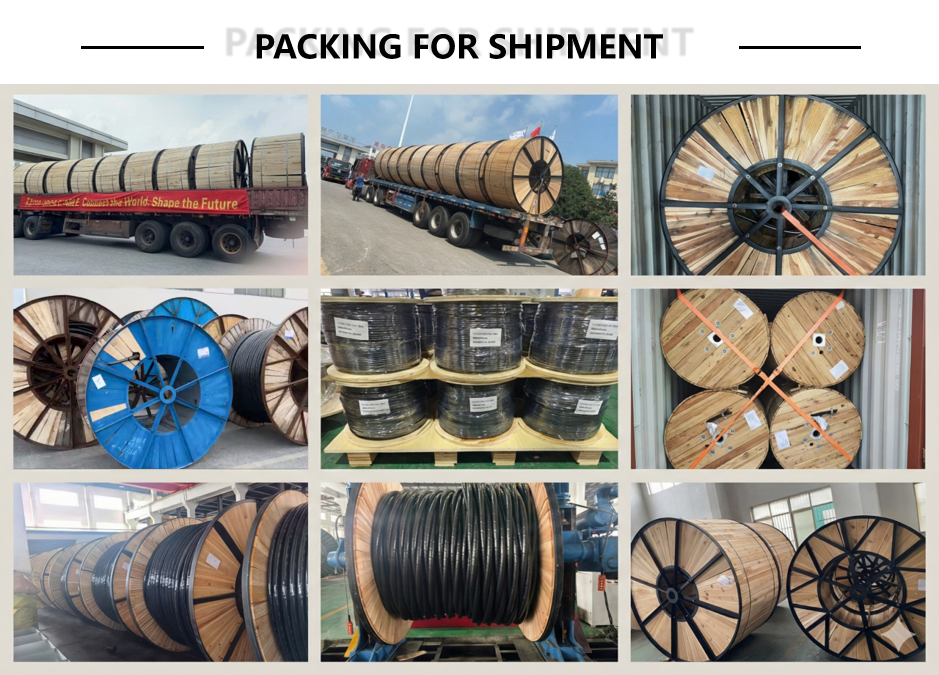

Imballaggio per la spedizione
Per soddisfare le varie esigenze di trasporto, ci sono molti metodi di imballaggio che possono essere utilizzati.
Hai altre domande?
Q: Applicazione primaria del cavo dell'elevatore di TVVBG-Cat5e
A: Soluzione 3 in 1 per telecamere a circuito chiuso per ascensore.
Composizione: Sovraccarica SYV75-5 Coassiale (Video)+ RV2×0,75 (Potere) + Doppie corde in acciaio (Sospensione).
Funzione: Specificamente progettato per alimentare e trasmettere video per telecamere analogiche HD all'interno della cabina dell'ascensore.
Limiti: Adatto per lunghezze di sospensione fino a 80 metri e velocità di viaggio fino a 4 m/s. (Aggiornamento critico: 10 m/s sono troppo rischiosi per la stabilità del segnale coassiale).
D: Come viene garantita la stabilità del segnale?
A: 75 Impedenza degli organismi e schermatura EMC.
Nucleo: Presenta un'alta precisione nucleo coassiale SYV75-5 rigorosamente mantenuto a 754 impedenza di K.O.N.D per impedire la riflessione del segnale (ghosting).
Scudo: Utilizzi Intreccio in rame stagnato ad alta densità (invece del rame nudo) per bloccare efficacemente l'interferenza elettromagnetica (EMI) nell'ambiente rumoroso dell'albero.
Q: Durabilità per la sospensione verticale?
A: Rinforzato “2G” Struttura.
Sollievo dalla deformazione: Rinforzato con Doppie corde metalliche in acciaio zincato (2G) incastonato lateralmente.
Beneficio: Questi elementi assorbono il carico di trazione meccanico, garantendo la sensibilità dielettrico coassiale non viene compresso o allungato, preservando la qualità video durante l'accelerazione verticale.
Q: Dimensioni esatte & peso?
A: Spec Sheet Data.
OD: Approssimativamente. 8,3 mm x 18,5 mm (Tolleranza: ±0,3/0,6 mm).
Peso: Approssimativamente. 210kg/km.
Nota: Verificare che il morsetto del cavo dell'ascensore sia dimensionato per una larghezza di 18,5 mm.
D: Capacità ambientale dura?
A: ST5 resistente al freddo.
Guaina: Composto PVC/ST5.
Gamma: -15 °C a +70 °C.
Prestazioni: Resistente alla nebbia d'olio e rimane flessibile senza fessurazioni in alberi freddi e non riscaldati.
Q: Raggio di piegatura dell'installazione?
A: Proteggere il Coax.
Regola: Raggio minimo di curvatura ≥ 6 x Spessore (circa 50 mm).
Attenzione: Non piegare. Una curva stretta deformerà l'isolamento coassiale in schiuma, causando una perdita immediata del segnale.
D: È inclusa l'energia?
A: Sì, Potenza Integrata.
Specifiche: Include 2x camper 0,75mm² nuclei flessibili in rame.
Beneficio: Sufficiente per alimentare telecamere IR standard o telecamere a cupola, eliminando la necessità di un cavo di alimentazione separato.
D: Conformità ambientale?
A: Conforme alla RoHS.
Materiali: Esente da sostanze pericolose (Piombo, Mercurio, ecc.), pienamente conforme RoHS dell'UE direttive per l'installazione sicura in interni.
