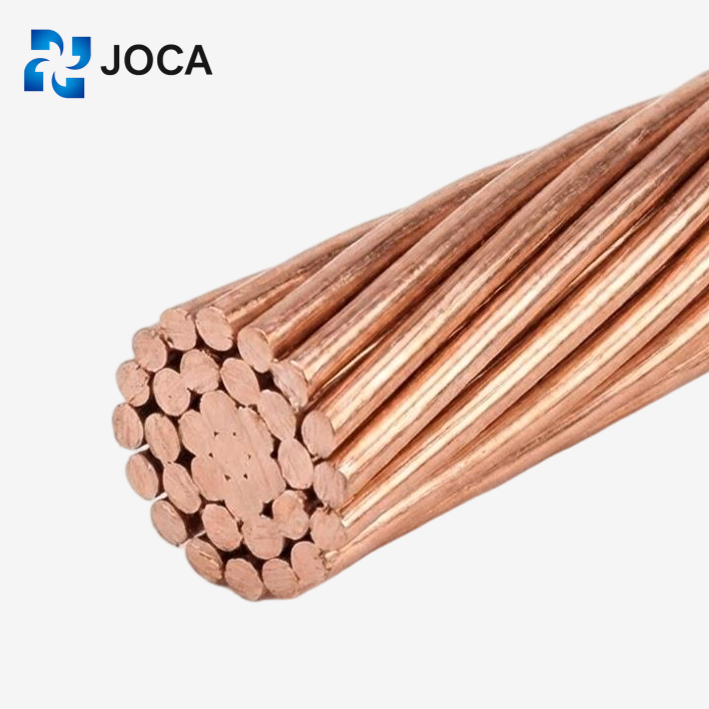

Conduttore in rame nudo
Conduttore in rame nudo per linee di trasmissione aeree
I conduttori in rame nudo sono ampiamente utilizzati in:
Linee aeree di trasmissione e distribuzione (tempere dure AA e A solide o intrecciate)
Cavi di collegamento e di collegamento non isolati
Sistemi di messa a terra e di collegamento
Costruzione di edifici elettrici
Ponticelli di sbarre e sistemi di terra
- Elaborazione rapida dei campioni con soluzioni personalizzate
- Materiali di alta qualità
- Opzioni di prezzo convenienti
- Consegna globale
- Per una migliore protezione dei dati, assicurati che tutti i caricamenti siano sicuri
Risparmia almeno il 30% in media
-
Ürün Açıklaması
Conduttore in rame nudo: descrizione e specifiche del prodotto
JOCA Conduttori in rame nudo sono progettati per la messa a terra elettrica ad alta efficienza e la trasmissione di potenza. Disponibili in entrambi solido e incagliato configurazioni, questi conduttori sono realizzati in rame ad alta purezza per garantire la massima conduttività e resistenza alla corrosione a lungo termine. Offriamo varie temprazioni, tra cui trafilato duro, medio-duro e ricotto (morbido)—per soddisfare i requisiti specifici di flessibilità e resistenza alla trazione del vostro progetto. Che vengano impiegati in reti aeree, sistemi di messa a terra o collegamenti non isolati, i nostri conduttori in rame rispettano rigorosamente Parametri di riferimento ASTM per prestazioni costanti sul campo.
-
Vantaggi
Conduttore in rame nudo: vantaggi e caratteristiche
Portata massima: Il rame ad alta purezza garantisce la minima resistenza per la messa a terra e la trasmissione.
Temperamenti specifici per applicazione: Stati di trafilatura dura, media durezza o ricotto per adattarsi alla flessibilità e alla tensione del sito.
Forza in alto: Le opzioni di trafilatura rigida garantiscono l'integrità strutturale richiesta per le linee di distribuzione.
Facilità di installazione: La cordatura di classe B/C offre il raggio di curvatura necessario per reti di messa a terra complesse.
Durata naturale: Resiste intrinsecamente alla corrosione atmosferica senza ulteriori rivestimenti o trattamenti.
Conformità standard: Completamente verificato secondo le specifiche ASTM per la precisione dimensionale e l'affidabilità sul campo.
Specifiche del conduttore in rame nudo
| Categoria | ID standard | Descrizione |
|---|---|---|
| Specifiche | B-1 | Filo di rame trafilato a freddo. |
| Specifiche | B-2 | Filo di rame di media durezza. |
| Specifiche | B-3 | Filo di rame dolce o ricotto. |
| Specifiche | B-787 | Filo di rame morbido Unilay-Stranded a 19 fili. |
| Specifiche | B-8 | Conduttore in rame duro, medio-duro o morbido a trefoli concentrici |
| Specifiche | ASTM B-33 | Rame dolce stagnato o ricotto per scopi elettrici |
| Edilizia | N/A | Rame nudo, solido o intrecciato. Disponibile nelle condizioni di durezza dura, media o dolce. I conduttori intrecciati sono intrecciati concentricamente nelle condizioni di durezza dura e media e sono intrecciati Unilay combinati nella condizione di durezza dolce. |
Dimensioni/Parametri
| Dimensioni (AWG) | spiaggiamento | Classe di spiaggiamento | Peso (libbre/1000 piedi) | Diametro dei singoli fili (mils) | Diametro completo del conduttore (mils) | Resistenza nominale trafilata (libbre) | Resistenza CC dura (ohm/1000 piedi) a 20°C | Resistenza nominale trafilata medio-dura (libbre) | Resistenza CC di media durezza (ohm/1000f) a 20°C | Resistenza nominale trafilata dolce (libbre) | Resistenza CC a trazione morbida (ohm/1000 piedi) a 20°C | Ampacità ammissibile+ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 7 | B | 51 | 49 | 146 | 777 | 0.6663 | 610 | 0.6629 | 499 | 0.6408 | 95 |
| 6 | 7 | B | 81 | 61 | 184 | 1228 | 0.4191 | 959 | 0.4169 | 794 | 0.4030 | 130 |
| 4 | 7 | A, B | 128.9 | 77 | 232 | 1938 | 0.2636 | 1505 | 0.2622 | 1320 | 0.2534 | 170 |
| 3 | 7 | A, B | 162.5 | 87 | 260 | 2433 | 0.2090 | 1885 | 0.2079 | 1670 | 0.2010 | 200 |
| 2 | 7 | A, B | 204.9 | 97 | 292 | 3050 | 0.1660 | 2360 | 0.1650 | 2110 | 0.1578 | 230 |
| 1 | 7 | A | 258.4 | 109 | 328 | 3801 | 0.1316 | 2955 | 0.1309 | 2552 | 0.1252 | 265 |
| 1/0 | 7 | A, AA | 326.1 | 123 | 368 | 4752 | 0.1042 | 3705 | 0.1037 | 3221 | 0.1002 | 310 |
| 2/0 | 7 | A, AA | 410.9 | 138 | 414 | 5926 | 0.08267 | 4640 | 0.08224 | 4062 | 0.07949 | 355 |
| 2/0 | 19 | B | 410.9 | 84 | 418 | 6690 | 0.08267 | 4765 | 0.08224 | 4024 | 0.07949 | 355 |
| 3/0 | 7 | A, AA | 518.1 | 155 | 464 | 7366 | 0.06556 | 5812 | 0.06522 | 5118 | 0.06304 | 410 |
| 4/0 | 7 | A, AA | 653.3 | 174 | 522 | 9154 | 0.05199 | 7278 | 0.05172 | 6459 | 0.04999 | 480 |
| 4/0 | 19 | B | 653.3 | 106 | 528 | 9617 | 0.05199 | 7479 | 0.05172 | 6453 | 0.04999 | 480 |
| 250 | 19 | A | 771.9 | 115 | 574 | 11360 | 0.04400 | 8836 | 0.04378 | 7627 | 0.04231 | 530 |
| 250 | 37 | B | 771.9 | 82 | 575 | 11600 | 0.04400 | 8952 | 0.04378 | 7940 | 0.04231 | 530 |
| 300 | 19 | A | 926.2 | 126 | 628 | 13510 | 0.03667 | 10530 | 0.03648 | 9160 | 0.03526 | 590 |
| 350 | 19 | A | 1080.6 | 136 | 679 | 15590 | 0.03143 | 12200 | 0.03127 | 10680 | 0.03022 | 650 |
| 500 | 37 | A, B | 1543.8 | 116 | 814 | 22510 | 0.02200 | 17550 | 0.02189 | 15240 | 0.02116 | 810 |
| 600 | 37 | A, AA | 1852.5 | 127 | 891 | 27020 | 0.01834 | 21060 | 0.01825 | 18300 | 0.01763 | 910 |
| 750 | 61 | A, B | 2315.6 | 111 | 998 | 34090 | 0.01467 | 26510 | 0.01459 | 22890 | 0.01410 | 1040 |
| 1000 | 61 | A, B | 3087.5 | 128 | 1152 | 45030 | 0.01100 | 35100 | 0.01094 | 30500 | 0.01058 | 1240 |
| Dimensioni (AWG) | Peso (libbre/1000 piedi) | Diametro (mil) | Area circolare in mil (mil) | Resistenza nominale trafilata (libbre) | Resistenza CC dura (ohm/1000 piedi) a 20°C | Resistenza nominale trafilata medio-dura (libbre) | Resistenza CC di media durezza (ohm/1000 piedi) a 20°C | Resistenza nominale trafilata dolce (libbre) | Resistenza CC a trazione morbida (ohm/1000 piedi) a 20 °C | Ampacità ammissibile+ |
|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 12.4 | 64.1 | 4110 | 213.5 | 2.626 | 166.6 | 2.613 | 124.2 | 2.525 | - |
| 13 | 15.7 | 72 | 5180 | 268.0 | 2.083 | 208.8 | 2.072 | 156.6 | 2.003 | - |
| 12 | 19.8 | 80.8 | 6530 | 336.9 | 1.652 | 261.2 | 1.643 | 197.5 | 1.588 | - |
| 11 | 24.9 | 90.7 | 8230 | 422.9 | 1.310 | 327.6 | 1.303 | 249.0 | 1.260 | - |
| 10 | 31.4 | 101.9 | 10380 | 529.2 | 1.039 | 410.4 | 1.033 | 314.0 | 0.999 | - |
| 9 | 39.6 | 114.4 | 13090 | 661.2 | 0.824 | 514.2 | 0.820 | 380.5 | 0.792 | - |
| 8 | 50 | 128.5 | 16510 | 826.0 | 0.653 | 643.9 | 0.650 | 479.8 | 0.628 | 95 |
| 7 | 63 | 144.3 | 20820 | 1030.0 | 0.518 | 806.6 | 0.515 | 605.0 | 0.498 | 105 |
| 6 | 79.4 | 162 | 26240 | 1280.0 | 0.411 | 1010.0 | 0.409 | 762.9 | 0.395 | 125 |
| 5 | 100.2 | 181.9 | 33090 | 1591.0 | 0.326 | 1265.0 | 0.324 | 961.9 | 0.313 | 145 |
| 4 | 126.3 | 204.3 | 41740 | 1970.0 | 0.258 | 1584.0 | 0.257 | 1213.0 | 0.249 | 170 |
| 3 | 159.3 | 229.4 | 52620 | 2439.0 | 0.205 | 1984.0 | 0.204 | 1530.0 | 0.197 | 195 |
| 2 | 200.9 | 257.6 | 66360 | 3003.0 | 0.163 | 2450.0 | .162 | 1929.0 | .156 | 225 |
| 1 | 253.3 | 289.3 | 83690 | 3688.0 | 0.129 | 3024.0 | 0.128 | 2432.0 | 0.124 | 260 |
| Categoria | USAWCPart # | Dimensioni AWG o kcmil | Numero di fili | Diametro nominale pollici | Peso del rame libbre/1000 piedi |
|---|---|---|---|---|---|
| Solido in scatola | 8-01SOLSDTC | 8 | Tinte Unite | 0.1285 | 50 |
| Solido in scatola | 6-01SOLSDTC | 6 | Tinte Unite | 0.1620 | 79 |
| Solido in scatola | 4-01SOLSDTC | 4 | Tinte Unite | 0.2043 | 126 |
| Solido in scatola | 2-01SOLSDTC | 2 | Tinte Unite | 0.2576 | 201 |
| Stagnato a trefoli | 8-01STRSDTC | 8 | 7 | 0.146 | 51 |
| Stagnato a trefoli | 6-01STRSDTC | 6 | 7 | 0.184 | 81 |
| Stagnato a trefoli | 4-01STRSDTC | 4 | 7 | 0.232 | 129 |
| Stagnato a trefoli | 2-01STRSDTC | 2 | 7 | 0.292 | 205 |
| Stagnato a trefoli | 1/0-01STRSDTC | 1/0 | 19 | 0.373 | 326 |
| Stagnato a trefoli | 2/0-01STRSDTC | 2/0 | 19 | 0.419 | 411 |
| Stagnato a trefoli | 3/0-01STRSDTC | 3/0 | 19 | 0.470 | 518 |
| Stagnato a trefoli | 4/0-01STRSDTC | 4/0 | 19 | 0.528 | 653 |
| Stagnato a trefoli | 250-01STRSDTC | 250 | 37 | 0.575 | 772 |
| Stagnato a trefoli | 350-01STRSDTC | 350 | 37 | 0.681 | 1081 |
| Stagnato a trefoli | 500-01STRSDTC | 500 | 37 | 0.813 | 1544 |
| Classe A Arenata - Nuda | 1/0-01STRSDBCCA | 1/0 | 7 | 0.368 | 326 |
| Classe A Arenata - Nuda | 2/0-01STRSDBCCA | 2/0 | 7 | 0.414 | 411 |
| Classe A Arenata - Nuda | 3/0-01STRSDBCCA | 3/0 | 7 | 0.464 | 518 |
| Classe A Arenata - Nuda | 4/0-01STRSDBCCA | 4/0 | 7 | 0.522 | 653 |
| Classe A Arenata - Nuda | 250-01STRSDBCCA | 250 | 19 | 0.574 | 772 |
| Classe A Arenata - Nuda | 350-01STRSDBCCA | 350 | 19 | 0.679 | 1081 |
| Classe A Arenata - Nuda | 500-01STRSDBCCA | 500 | 37 | 0.813 | 1544 |
-
Processi di produzione di conduttori aerei nudi
JOCA gestisce una linea di produzione digitalizzata specificatamente per la produzione di conduttori aerei nudi. Il flusso di processo inizia con l'ispezione delle barre di alluminio grezzo, passando per la trafilatura ad alta velocità e la cordatura di precisione all'interno di un unico ambiente monitorato tramite dati. Per prevenire difetti, abbiamo integrato sensori intelligenti che monitorano in tempo reale il diametro e la levigatezza superficiale di ogni strato del conduttore. Questa configurazione automatizzata utilizza la tecnologia di misurazione laser per garantire il rigoroso rispetto degli standard ASTM, IEC e BS. Eliminando la variabilità manuale, il sistema garantisce che ogni bobina di AAC, AAAC o ACSR mantenga una resistenza alla trazione costante e prestazioni elettriche stabili, anche in condizioni ambientali estreme.
Imballaggio per la spedizione
Per soddisfare le diverse esigenze di trasporto, è possibile utilizzare numerosi metodi di imballaggio.
Hai altre domande?
D: Trafilato crudo vs. Ricotto (morbido): quale tempra è più adatta al mio progetto?
A: Dipende dal carico meccanico. Rame trafilato a freddo è la versione “rigida”, costruita per la tensione fisica delle campate sopraelevate. Rame ricotto viene lavorato per garantire la massima flessibilità, diventando lo standard per le griglie di messa a terra e i cavi da costruzione in cui è richiesta la piegatura.
D: Come si comporta il rame nudo esposto all'esposizione all'esterno?
A: Il rame è naturalmente resistente. Nel tempo sviluppa una patina protettiva che previene l'ossidazione profonda, rendendolo uno dei materiali più affidabili per la messa a terra interrata e le reti di trasmissione esterne.
D: Quando vale la pena spendere di più per il rame stagnato?
A: Consigliamo il rame stagnato per siti marini o industriali. Lo strato di stagno impedisce al rame di reagire con elevata umidità o fumi chimici, il che è fondamentale per la conduttività a lungo termine in ambienti estremi.
D: Quali classi di spiaggiamento offrono la migliore flessibilità?
A: Per applicazioni come ponticelli o collegamento di sottostazioni, Arenamento di classe B e classe C sono la scelta ideale del settore. Offrono un raggio di curvatura più piccolo e una maggiore maneggevolezza rispetto ai conduttori solidi o standard di Classe A.
D: Il rame non isolato è sicuro per tutte le applicazioni di messa a terra?
A: Sì, per il collegamento e la messa a terra, la mancanza di isolamento è intenzionale per consentire il contatto diretto con il terreno o con i connettori di terra. L'isolamento è necessario solo quando il conduttore viene utilizzato come filo di un circuito sotto tensione.
D: Qual è il vantaggio della tecnica di intreccio Unilay combinata?
A: Si tratta di una tecnica di cordatura di precisione. Riduce il diametro complessivo del cavo mantenendo invariato il volume di rame, facilitando l'installazione in condotti stretti o con capicorda standard.
D: Perché il rame nudo è lo standard per la protezione contro i fulmini?
A: È elevata portata e conduttività termica sono ineguagliabili. In caso di fulminazione o guasto, il rame può sopportare forti sovratensioni senza fondersi o compromettere l'integrità della rete di messa a terra.
D: Come posso richiedere dati tecnici o un listino prezzi all'ingrosso?
A: Contattaci tramite il nostro “Inchiesta” oppure contatta direttamente il nostro team di vendita e ingegneria. Possiamo fornire certificati di conformità ASTM completi e prezzi basati sui volumi per i vostri progetti infrastrutturali.
